Что из себя представляет аккумуляторная батарея

Эксплуатационные характеристики

• Номинальная ёмкость, показывает количество электричества, которое может отдать данный аккумулятор. Обычно указывается в ампер-часах, и измеряется при разряде малым током (1/20 номинальной ёмкости, выраженной в А·ч).
• Стартерный ток (для автомобильных аккумуляторов). Характеризует способности отдавать сильные токи при низких температурах. В большинстве случаев измеряется при −18 °C (0 °F) в течение 30 секунд. Различные методики замера отличаются (главным образом, допускаемым конечным напряжением) поэтому дают различные результаты.
• Резервная ёмкость (для автомобильных аккумуляторов) — характеризует время, в течение которого аккумулятор может отдавать ток 25 А до конечного напряжения 10,5 В согласно ГОСТ Р 53165-2008.

Вторичная переработка

Кодовый символ, указывающий на то, что свинцовые батареи могут быть вторично переработаны

См. также: Вторичная переработка отходов

Вторичная переработка для этого вида аккумуляторов играет важную роль, так как свинец, содержащийся в аккумуляторах, является токсичным тяжёлым металлом и наносит серьёзный вред при попадании в окружающую среду. Свинец и его соли должны быть переработаны для возможности его вторичного использования.

Свинец из изношенных аккумуляторов используется для кустарной переплавки, например, при изготовлении грузил рыболовных снастей, охотничьей дроби или гирь. Для безопасности из аккумулятора следует слить электролит, для нейтрализации его остатков банки заливаются раствором пищевой соды, после чего корпус батареи разрушают и извлекают свинцовые электроды, клеммы и перемычки банок. У электродов в переплавку годится только их каркас в виде решётки, прессованная в них рассыпчатая масса — смесь соединений Pb, а не металл. Перемычки и клеммы аккумулятора могут быть переплавлены целиком.[источник не указан 629 дней] Кустарное извлечение свинца из аккумуляторов серьезно вредит как окружающей среде, так и здоровью плавильщиков, поскольку свинец и его соединения с парами и дымом разносятся по всей округе.

Емкость свинцового АКБ

Это один из основных параметров АКБ. Определяет электроэнергию, которою возможно получить от максимально заряженной батареи, разряжая ее до напряжения, определенного изготовителем.

Показатели емкости выражаются произведением количества тока (в амперах) на временной интервал в часах. Номинально, автомобильная АКБ емкостью 60 Ah должна в течение часа разряжаться током в 60A при напряжении 12v.

Можно предположить, что при изменении силы тока длительность функционирования изменится пропорционально. То есть при токе в 120A время работы составит порядка 30 мин. Что не соответствует действительности, так как сила тока при разряде напрямую влияет на емкость свинцово кислотных аккумуляторов. Например, при стартерных нагрузках в 255A емкость уменьшается более чем в два раза и для батареи в 60 Ah составит всего 25Ah. Что касается малых токов (2,75A), здесь будет наблюдаться незначительный прирост (примерно +5 Ah).

Помимо силы разрядного тока, емкость свинцово кислотных АКБ зависит от следующих факторов:

• Плотность электролита (процентное содержание серной кислоты). Более плотный электролит увеличивает емкость положительных электродов, но несколько снижает у отрицательных (особенно при низких температурах). К тому же ресурс положительных пластин сокращается из-за более интенсивных коррозионных процессов на их поверхности. Плотность электролита должна соответствовать совокупности требований, для которых создавалась конкретная батарея. Например, для автомобильных АКБ, работающих в условиях умеренного климата, оптимальной считается плотность 1,26–1,28 г/см3.
• Пористость рабочей поверхности пластин. Повышенная пористость позволяет увеличить фактическую площадь электрода, участвующую в электрохимической реакции и, как следствие – повысить емкость. Однако у этого показателя тоже есть свои ограничения (46% — 60%), так как чрезмерная пористость ускоряет деструкцию покрытия, что приводит к преждевременному выходу батареи из строя.
• Толщина пластин электрода. Более толстые электроды положительно влияют на емкость только при низких разрядных токах. При стартерных нагрузках внутренние элементы активной массы пластин не успевают среагировать с электролитом. Это в значительной степени уменьшает разницу между батареями с различной толщиной электрода и одинаковой активной площадью.

Применение серной кислоты и ее сорта

Существует несколько сортов серной кислоты, к ним относятся:

• Нитрозная или башенная. Концентрация составляет 75%, а плотность этого сорта находится в пределах 1,67 г/см3. Такое название он получил благодаря методу производства нитрозным способом в футерованных башнях. Обжиговый газ обрабатывается нитрозой и в процессе реакции получается кислота и оксиды азота.
• Контактная. Концентрация достигает 92,5-98%, плотность – 1,837 г/см3 . Данный сорт также получается из обжигового газа с содержанием двуокиси SO2. В процессе химической реакции происходит ее окисление при контакте с катализатором из ванадия.
• Аккумуляторная. Концентрация 92-94%, плотность – 1,835 г/см3.
• Сорт Олеум. Концентрация довольна высокая –104,5%, плотность – 1,897 г/см 3 , представляет собой концентрированный раствор из кислоты и SO3.
• Высокопроцентный олеум. Концентрация достаточно высокая –114,6%, плотность – 2,002 г/см3.

Устройство

Прямоугольный корпус состоит из нескольких секций, которые герметично отделены друг от друга и заполнены серной кислотой — электролитом. В нее погружены токоотводящие решетки электродов, разделенные между собой сепараторами. Каждый электрод включает в себя несколько пластин, соединенных параллельно. Соединение однополярных электродов между отсеками батареи выполняется последовательно.

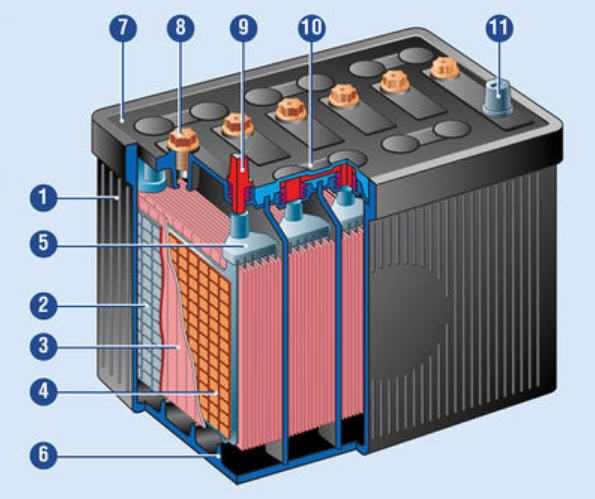

Основные элементы АКБ:

1. Корпус АКБ. Выполнен из кислотостойкого диэлектрического полимера (полиэтилен, полипропилен и подобные им).
2. Токоотводящая решетка отрицательного электрода (часто изготавливается из губчатого свинца).
3. Сепаратор для отделения решетки положительного и отрицательного электродов (пористый кислотостойкий диэлектрик).
4. Токоотводящая решетка положительного электрода, выполненная из двуокиси свинца.
5. Баретка. Параллельно соединяет пластины одной полярности.
6. Опорные элементы для создания зазора между электродами и дном корпуса. Зазор позволяет оседать отслоившемуся реагенту решетки.
7. Крышка.
8. Заглушка заливного отверстия.
9. Положительный вывод.
10. Перемычка. Соединяет блоки пластин одной полярности.
11. Отрицательный вывод.

Базовая конструкция свинцовых АКБ с момента изобретения не претерпела существенных изменений. Некоторые усовершенствования коснулись покрытия токоотводящих пластин, структуры и материала сепараторов, а также консистенции электролита.

Необслуживаемая свинцово кислотная батарея

На положительных пластинах обычной свинцово кислотной АКБ при завершении зарядки образуется кислород, который впоследствии может перераспределяться на отрицательных решетках. Однако большая часть кислорода не успевает раствориться в электролите и испаряется с его поверхности, после чего выводится через вентиляционные отверстия.

В необслуживаемых свинцово кислотных аккумуляторах эта проблема решена за счет микроскопических полостей в сепараторе, которые способствуют практически моментальному газообмену между пластинами и последующей рекомбинации выделяющихся газов. Благодаря этому возможно изготовление устройств с герметизированным корпусом. Электролит в них практически не испаряется, нет надобности доливать воду, а срок службы больше, чем у обслуживаемых аналогов.

Аккумуляторы с гелеобразным электролитом и AGM

Распространение получили две технологии удержания газов в электролите – AGM и GEL. В сепараторах AGM-устройств используют пористое стекловолокно – стекломат. Второй вариант подразумевает применение гелеобразного электролита. Основным реагентом в обоих случаях является десятипроцентный раствор H2SO4.

При нормальной эксплуатации оба типа батарей практически герметичны, не испаряют газов и в случае повреждения корпуса электролит у них не вытечет.

Золотые правила

При эксплуатации батарей нужно соблюдать следующие основные правила:

• Ни в коем случае не оставлять батарею в разряженном состоянии. После каждого разряда необходимо сразу ставить батарею на подзарядку, иначе начнется необратимый процесс сульфатации пластин. Это приводит к снижению емкости и срока службы батарей.

• Разряжать батарею не более чем на 80% (для гелевых АКБ – 60%). Как правило, за это отвечает датчик разряда, установленный на машине, однако его поломка, отсутствие или неправильная настройка может также привести к сульфатации пластин, перегреву батарей при заряде и в конечном итоге сокращению срока их службы.

• В АКБ можно доливать только дистиллированную воду. В обычной воде содержится множество примесей, оказывающих негативное влияние на аккумуляторную батарею. Долив электролита в АКБ для увеличения плотности запрещен: во-первых, это не даст прироста емкости, а во-вторых, вызовет необратимую коррозию пластин.

Чистка АКБ

Чистота абсолютно необходима не только для хорошего внешнего вида батареи, но в значительно большей степени – для предотвращения несчастных случаев и ущерба, уменьшения срока службы, а также для того, чтобы АКБ находилась в состоянии, пригодном к эксплуатации. Аккумуляторные корпуса, ящики, изоляторы необходимо чистить для обеспечения требуемой изоляции элементов по отношению один к другому, по отношению к земле («массе») или внешним проводящим частям. Кроме того, очистка позволяет избежать коррозионных повреждений и возникновения блуждающих токов. Вне зависимости от времени работы и места на АКБ неизбежно оседает пыль.

Небольшое количество электролита, выступающего из батареи во время заряда после достижения напряжения газообразования, образует более-менее токопроводящий слой на крышках элементов или блоков, по которому протекают блуждающие токи. Результатом является повышенный и неоднородный саморазряд элементов или блоков. Это одна из причин того, почему операторы электрических машин жалуются на упавшую емкость батареи после того, как техника не эксплуатировалась в течение выходных дней.

Аккумуляторный журнал и организация работы

При использовании парка электропогрузчиков целесообразно закреплять за каждым погрузчиком свои АКБ. Для этого их нумеруют: 1а, 1б, 2а, 2б и т. д. (батареи с одинаковым номером используются на одном и том же погрузчике). После этого заводят журнал, в котором о каждой АКБ ежедневно отражается информация, проиллюстрированная на примере.

Таким образом, с помощью данного мероприятия можно избежать использования недозаряженных батарей, а также спрогнозировать и спланировать замену АКБ до полного выхода ее из строя. Помимо этого по каждой батарее целесообразно вести еще один журнал, в котором раз в месяц отражается информация о батарее, перечисленная в примере 2. Эти данные являются основным источником информации для сервисной службы, поэтому зачастую ведение такого журнала является обязательным условием гарантийного обслуживания. За все аккумуляторное хозяйство должен быть ответственен один или два (в случае двухсменной работы) человека. В их обязанности по данной зоне ответственности должны входить прием и выдача АКБ, их обслуживание и заряд, ведение аккумуляторных журналов, прогнозирование выхода АКБ из строя.

Виды аккумуляторов

Классификация акб по составу активного вещества

Свинцовые пластины, используемые в старых аккумуляторах перестали устраивать потребителей. Возникала необходимость по улучшению качества работы акб. Сначала добавили сурьму к свинцу, что позволило заметно продлить срок эксплуатации батареи. На следующем этапе – уменьшили процентное содержания сурьмы до оптимальной концентрации. Такой подход привел к созданию малообслуживаемых аккумуляторов, потому что в них уже намного реже требовался долив воды.

При использовании металлического кальция для покрытия пластин появились кальциевые энергосберегающие источники. В предыдущих моделях потери воды из-за электролиза на 12 вольт требовали постоянного долива, а кальций позволил повысить этот порог до 16 вольт. Так появилась возможность в производстве необслуживаемых аккумуляторов использовать герметичный, неразборной корпус.

• Сурьмянистые батареи относятся к классике из-за повышенного состава сурьмы, которая ускоряет процесс электролиза.
• В малосурьмянистых акб материалом для пластин служит свинец с небольшой примесью сурьмы. В них степень саморазряда значительно меньше, чем в сурьмянистых АКБ.
• При производстве кальциевых источников свинцовые пластины легированы до 0,1% кальцием. Они могут иметь различные заряды, как отрицательный, так и положительный.
• Гибридные источники энергии вытесняют кальциевые. Конструктивные отличия состоят в том, что при их производстве объединили две технологии: одна, когда пластины формируются из сплава свинца и сурьмы, положительные электроды, а другая – когда пластины формируются из сплава свинца и кальция, отрицательные электроды.
• EFB является улучшенной жидкозаполненной батареей. Свинцовые пластины в ЕФБ аккумуляторах в два раза толще, чем у обычных, вследствие чего увеличивается их ёмкость. Каждая из пластин закрыта в пакет из специальной ткани, который наполнен жидким сернокислотным электролитом.
• В гелевых аккумуляторах применяется гелеобразный электролит. Такая технология позволила снизить текучесть электролита, в котором содержится агрессивная серная кислота.
• В литиевых акб используется жидкий электролит, представляющий собой раствор фторсодержащих солей лития в смеси эфиров угольной кислоты.
• Отличительной особенностью AGM является то, что в электролит с помощью специальной технологии между пластинами вставляются стекловолоконные микропористые прокладки.
• Во всех щелочных батареях применяется растворенная в воде щёлочь.

Классификация батарей по типу электролита

Электролиты бывают кислотными, щелочными. Щелочные растворы используются в заправке аккумуляторных батарей. Щелочные аккумуляторные жидкости представляют собой сильные основания, которые проявляют большую активность по отношению к металлам и кислотам. При реакциях с кислотами образуются соль и вода. Растворы щелочей подвергаются гидролизу. Химические свойства позволяют использовать этот тип электропроводящей жидкости для накопления электрической энергии в аккумуляторе.

Кислотные смеси с дистиллированной водой применяются в основном в автомобильных аккумуляторах. Такие составы можно приобрести в специализированных магазинах или же приготовить самостоятельно в домашних условиях. На заводе процесс изготовления таких смесей осуществляется в масштабном производстве по ГОСТу. В домашней обстановке также возможно довольно точно при соблюдении обязательных пропорций и правил техники безопасности смешать кислоту с дистиллированной водой.

Преимущества и недостатки свинцово-кислотных аккумуляторов

К безоговорочным плюсам свинцово-кислотных АКБ относят относительно низкую стоимость вследствие простоты и дешевизны производства, а также низкий показатель саморазряда, что свидетельствует о долговечности батарей. Кроме этого, кислотные источники тока просты в эксплуатации и обслуживании, не имеют эффекта памяти и могут производить пусковой ток высоких значений, не просаживая напряжение питания. Ввиду использования проверенной временем технологии аккумуляторы универсальны и могут применяться для выполнения широкого спектра задач.

Минусы свинцовых батарей в сумме составляют большой перечень, однако не перекрывают их преимущества. Одним из первых недостатков пользователи называют внушительные габаритные размеры и массу, что зачастую неприемлемо при эксплуатации. При этом если рассматривать весо-энергетическую плотность, то значение энергоёмкости снижается. Количество циклов разряда у АКБ ограничено, а её производство экологически небезопасно из-за свинца. Более того аккумулятор должен храниться в хорошо вентилируемом помещении и не испытывать резких изменений температур, особенно минусовых.

Очевидно, что чем ниже температура окружающей среды, тем быстрее может разрядиться аккумулятор. Однако в кислотных устройствах рабочие параметры снижаются с меньшей скоростью, что отличает его от других типов аккумуляторов. По статистике, начиная понижать температуру с 20°С на один градус, можно заметить потерю показателя ёмкости на 1%. Таким образом, значение ёмкости при нуле не превысит 80%, а при -20°С – 60%.

Свинцовые АКБ отличаются от других типов химических источников тока своими преимуществами и недостатками, но так как сами кислотные батареи подразделяются на несколько видов, следует рассмотреть особенности каждого из них и выявить характерные отличия.

Классификация по агрегатному состоянию электролита
Особенности
Жидкостные
· потребность в регулярном обслуживании;
· расположение только вертикально;
· ресурс не превышает 500 циклов полного заряда и разряда;
· необходимо поддерживать уровень заряда на отметке не менее 50%

EFB
· потребность в регулярном обслуживании;
· расположение только вертикально;
· ресурс не превышает 1000 циклов полного заряда и разряда;
· необходимо поддерживать уровень заряда на отметке не менее 60%

Гелевые
· нет потребности в обслуживании;
· увеличенный ресурс работы и повышена устойчивость к вибрационным и ударным нагрузкам по сравнению с жидкостными

AGM (абсорбированные)
· нет потребности в обслуживании;
· заряжать можно в 5 раз быстрее, чем другие типы, но важно соблюдать правила зарядки;
· ресурс не превышает 600 циклов полного заряда и разряда

AGM+
· ресурс не превышает 1200 циклов полного заряда и разряда;
· уменьшенное внутреннее сопротивление

Порядок заливки и доливки кислотного электролита в АКБ

Составляющие компоненты электролита – кислоту и дистиллированную воду, нужно смешать в разных пропорциях. Так, если необходимо получить электролит с уровнем плотности 1,29 г/см³, то к 1 литру необходимо добавить 0,36 л кислоты, то есть в соотношении 1:3.

Заливку электролита производят стеклянной или полиэтиленовой трубочкой до уровня 10-15 мм над свинцовыми пластинами. После этого аккумулятор оставляют на два часа, однако в некоторых случаях плотность при этом падает. Далее АКБ заряжают током в десять раз меньшим его емкости в течение 4 часов.

Проверять плотность АКБ необходимо раз в 2-3 месяца. Для этого используется специальный прибор – ареометр.

Важно! В целях техники безопасности необходимо знать, что заливать нужно именно серную кислоту в дистилированную воду, но не наоборот, поскольку высока вероятность возникновения химической реакции данной смеси с выделением брызг и тепла

Разновидности

            По режиму работы кислотные батареи можно разделить на три группы:

1. Циклический — принцип работы происходит по циклу – полный разряд — полный заряд, периодически отключается от источника питания. Считается наиболее жестким режимом, количество циклов стопроцентной разрядки ограничено.
2. Буферный — широко используемый режим, щадящий для АКБ, при нем не допускается полного разряда, характерно постоянное подключение к источнику питания.
3. Смешанный — комбинация буферного и циклических режимов, но большая часть времени работы проходит в буферном.

            Самые распространенные кислотные батареи, представленные на рынке, можно разделить на виды:

Виды и характеристики АКБ

Необслуживаемые АКБ подразделяются на несколько видов. Это:

• гелевые;
• батарей AGM;
• кальциевые аккумуляторы;
• свинцово-кислотные с жидким электролитом нового поколения (технология SFB).

Рассмотрим в чем их сходство и различие:

Гелевые аккумуляторы — практически отсутствует возможность потери электролита. Он имеет гелеобразную форму, полученную присадкой в него кремниевой кислоты. Имеют пониженное газообразование и повышенную цикличную стойкость. При этом плохо переносят повышенные температуры, что ограничивает их установку в подкапотный отсек некоторых транспортных средств.
Долговечен и надежен при правильной эксплуатации. При низких температурах ухудшаются пусковые свойства. Это препятствует их массовому распространению.

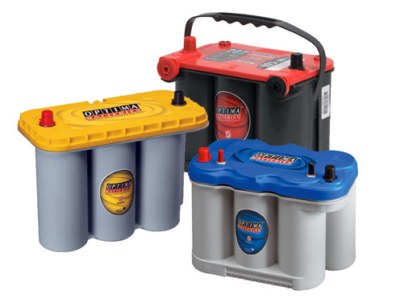

Аккумуляторы AGM (Absorbent Glass Mat) — переводится приблизительно как пропитанное стекловолокно, еще их называют рекомбинационными. Представляет из себя закрытую систему, где электролит абсорбирован ковриком из стекловолокна. Даже при повреждении корпуса возможность вытекания кислоты крайне мала.
Имеет высокую надежность и эксплуатационные характеристики. Менее чувствителен к высоким температурам по сравнению с гелевым

Обладает большим сроком службы и высокой надежностью.

Важно! В этих типах АКБ свойства состояния электролита, а так же добавки в сплавы решеток, позволяют значительно уменьшить потерю воды и минимизировать газообразование.

В кальциевых батареях в пластины обоих полюсов добавлен кальций. Это изменило интенсивность электролизных явлений

Позволив значительно снизить потерю воды из электролита. Применяется сплав более чистого свинца. Что уменьшает внутреннее сопротивление, повышает энергоемкость. Очень восприимчив к глубоким разрядкам, из-за этого быстро выходит из строя.

История применения аккумуляторных батарей

Свинцово-кислотная батарея – первая перезаряжаемая батарея, разработанная для коммерческого использования в 1850-х годах. Несмотря на довольно приличный возраст в более чем 150 лет, они по-прежнему активно применяются в современных устройствах. Более того, они активно применяются в приложениях, где, казалось бы, вполне возможно обойтись современными технологиями. Некоторые распространенные устройства вполне активно применяют СКБ, такие как источники бесперебойного питания (ИБП), гольфкары или вилочные погрузчики. Удивительно, но рынок свинцово-кислотных аккумуляторов по-прежнему растет для определенных ниш и проектов.

Первое, довольно ощутимое нововведение в свинцово-кислотную технологию пришло в 1970-е годы, когда были изобретены герметичные СКБ или необслуживаемые СКБ. Данная модернизация состояла в появлении специальных клапанов для стравливания газов при зарядке/разрядке аккумуляторов. Кроме того, применение увлажнённого сепаратора сделало возможным эксплуатировать аккумулятор в наклонном положении без протеканий электролита.

СКБ, или англ. SLA, часто классифицируют по типу или применению. В настоящее время наиболее распространенными являются два типа: гель, известный также как свинцово-кислотная батарея с регулируемым клапаном (valve-regulated lead acid (VRLA)) и абсорбирующий стеклянный мат (absorbent glass mat AGM). Аккумуляторы AGM используются для небольших ИБП, аварийного освещения и инвалидных колясок, в то время как VRLA предназначается для приложений более крупного формата, таких как резервное питание для сотовых ретрансляционных мачт, интернет-центров и вилочных погрузчиков. Свинцово-кислотные аккумуляторы также можно классифицировать по следующим признакам: автомобильные (стартер или SLI — запуск, освещение, зажигание); тяговые (тяга или глубокий цикл); стационарные (источники бесперебойного питания). Основным недостатком SLA во всех этих приложениях является жизненный цикл — если они многократно разряжаются, они сильно повреждаются.

Удивительно, но свинцово-кислотные аккумуляторы были бесспорными лидерами рынка аккумуляторных батарей в течении многих десятилетий, вплоть до появления литий-ионных батарей в 1980-х годах. Литий-ионная батарея представляет собой перезаряжаемую ячейку, в которой ионы лития движутся от отрицательного электрода к положительному во время разряда, и наоборот во время заряда. Литий-ионные аккумуляторы используют интеркалированные литиевые соединения, но не содержат металлического лития, который используется в одноразовых батареях.

Литий-ионный аккумулятор впервые был изобретен в 1970-х годах. В 1980-х на рынок была выпущена первая коммерческая версия батареи с катодом на основе оксида кобальта. Данный тип устройств  имел значительно большие возможности по весу и емкости, по сравнению с системами на никелевой основе. Новые литий-ионные аккумуляторы способствовали огромному росту рынка мобильных телефонов и ноутбуков. Первоначально, из-за соображений безопасности, вводились более безопасные варианты, которые включали добавки на основе никеля и марганца в кобальт-оксидный материал катода, в дополнение к инновациям в строительстве клеток.

Первые литий-ионные элементы, представленные на рынке, были в жестких алюминиевых или стальных банках, и, как правило, имели только несколько форм-факторов цилиндрической или призматической (форма кирпича) формы. Однако, с расширением спектра применения литий-ионной технологии начали изменяться и их габаритные размеры.

Например, менее дорогие версии более старой технологии применяются в ноутбуках и сотовых телефонах. Современные тонкие литий-полимерные элементы используются в смартфонах, планшетах и носимых устройствах. В настоящее время литий-ионные аккумуляторы используются в электроинструментах, электрических велосипедах и других устройствах. Такая вариация предвещает полную замену свинцово-кислотных устройств во все новых и новых приложениях, направленных на улучшение габаритных и силовых показателей.

Базовые понятия о работе аккумуляторов

2.1 Базовые понятия для свинцово-кислотных аккумуляторов

Рис 3: Состояния свинцово-кислотного аккумулятора

Полностью заряженный элемент имеет разность потенциалов между анодом и катодом около 2 В. Во время разряда электроны проходят через внешнюю электрическую цепь, одновременно химические реакции внутри аккумулятора обеспечивают баланс зарядов . На рис. 3 показаны химические состояния полностью заряженного и полностью разряженного свинцово-кислотного аккумулятора.

Свинцово-кислотные аккумуляторы могут быть разделен на 2 категории: с жидким электролитом и герметизированные (SLA или VRLA). По своей химии эти категории идентичны (см. рис.3).  Различия — в технологии исполнения, которая влияет и на эксплуатационные характеристики. Аккумуляторы с жидким электролитом требуют следующих 3 условий, которые не требуются герметизированным аккумуляторам:

1. Определенное положение для предотвращения вытекания электролита
2. Вентилируемое помещение для удаления газов, образующихся во время заряда и разряда
3. Регулярное обслуживание электролита.

Ввиду этих различий, необходимо учитывать сложность и стоимость технического обслуживания АКБ с жидким электролитом, которая может нивелировать их более низкую стоимость. Герметизированные аккумуляторы делятся на 2 группы: гелевые и AGM (Absorbed Glass Mat). Они различны по состоянию электролита. В гелевых аккумуляторах в электролит добавлено загущающее вещество, которое превращает электролит в гель. В AGM аккумуляторе используется стеклянная «губка» для связывания жидкого электролита.

Внутри каждой категории свинцово-кислотных аккумуляторов различаются аккумуляторы “глубокого циклирования” и аккумуляторы для “буферного режима” с небольшой глубиной разряда. «Буферные» герметизированные аккумуляторы обычно используются в автомобилях в качестве стартерных — они должны выдавать мощные импульсы энергии в течение короткого времени. В стационарных системах электроснабжения применяются аккумуляторы «глубокого разряда», которые обычно разряжаются относительно небольшими токами, но в течение длительного времени.

2.2 Литиевые аккумуляторы

Концепция литий-ионных аккумуляторов была разработана в 1970-х годах. Широкое распространение они получили в 1990-х годах. Принцип работы заключается в том, что ионы лития курсируют туда-сюда между анодом и катодом во время заряда и разряда. На рис.4 показано устройство разновидности литий-ионного оаккумулятора  LiCoO₂.

Рис 4: Реакции в литий-ионном аккумуляторе

Особенности химических процессов на аноде, катоде и в электролите влияют на эффективность работы аккумулятора. Также влияет конструкция элемента литий-ионного аккумулятора. Наиболее часто производитель меняет форму и состав катода:  они могут быть LFP, NCM, NCA, Cobalt, или Manganese.  Более 90% литиевых анодов состоят из графита; кремний и титан используются гораздо реже.

Электролит обычно находится в жидкой форме, но в «литий-полимерных» аккумуляторах электролит находится в абсорбированном виде в полимерной мембране. Это позволяет для ограничения объема аккумулятора использовать «мешочек»  вместо металлического корпуса, который обычно используется с жидким электролитом в цилиндрических и призматических элементах.

Несмотря на различия в химических процессах, литий-ионные аккумуляторы могут быть разделены на 2 групы: литий-железо-фосфатные (LFP, LiFePO₄) и металл-оксидные (NCM, NCA, Cobalt, Manganese — Оксид марганца лития (LiMn₂O₄) и оксид лития никеля и марганца кобальта (LiNiMnCoO₂)). БатареиLiMn₂O₄и LiNiMnCoO2 относятся к литиевым батареям среднего размера по размеру, весу, безопасности, сроку службы и стоимости.

В таблице 1 показаны различия между этими 2 химическими процессами. Значения отражают среднюю величину, возможны флуктуации в ту или другую сторону.

Таблица 1: Сравнение литий-ионных технологий аккумуляторов

RC литий-полимерные батареи (RC LiPo). LiPo — это самые маленькие, самые дешевые, легкие и мощные литиевые батареи. К их недостаткам относятся короткая продолжительность жизни и склонность к возгорания в гигантские огненные шары, поэтому мы в данной статье их не рассматриваем.

Все литий-ионные аккумуляторы выдерживают глубокий разряд. Срок службы аккумулятора существенно возрастает, если глубина разряда не более 80% от номинальной емкости.

Заключение

Свинцово-кислотные и литий-ионные аккумуляторы имеют свои преимущества и недостатки. При принятии решения о выборе технологии необходимо учесть множество факторов — начальную стоимость, срок службы, вес, объем, чувствительность к температуре, удобство и стоимость технического обслуживания, доступность продукта и т.п. Однозначного ответа сейчас нет, но снижение стоимости и доступность литиевых аккумуляторов повышает их привлекательность и делает выбором в ряде ситуаций, особенно в жарком климате и при ежедневном глубоком разряде и заряде.

Безопасность литиевых аккумуляторов существенно лучше у литий-железо-фосфатных аккумуляторов, поэтому именно они получили наиболее широкое применение в стационарных системах энергоснабжения.
