Двигатель на ваз 21124: характеристики, неисправности и тюнинг

Назначение термостата ВАЗ-2110, конструкция и принцип действия

Термостат — узел, установленный в системе охлаждения автомобиля и регулирующий направление охлаждающей жидкости по большому и малому кругу (в зависимости от температуры двигателя).

Узел выполняет две задачи:

1. Помогает двигателю быстрее прогреться в холодную погоду;
2. Исключает риск перегрева.

Обе функции реализуются, благодаря контролю температуру и способности главного клапана менять свое положение (отрываться или закрываться под действием пускового элемента).

Конструктивно термостат ВАЗ 2110 — узел, имеющий цилиндрическое сечение и три, пять или шесть выходов в зависимости от конструкции.

Основные выходы:

• К насосу;
• От радиатора;
• От двигателя.

Работоспособность устройства обеспечивают следующие элементы:

1. Перепускной клапан;
2. Главный клапан и его пружина;
3. Поршень и его держатель;
4. Термочувствительный состав;
5. Пружинка перепускного клапана.

Принцип действия:

• Внутри устройства установлен клапан со специальным веществом внутри, которое расширяется (сужается) при повышении (снижении) температуры.
• При достижении определенного температурного уровня (80,6-81,5 градуса Цельсия) упомянутое вещество давит на клапан, постепенно открывает его и направляет поток ОЖ через выходной патрубок к радиатору (большой круг). При достижении 94 градусов Цельсия главный клапан открывается на максимум (около шести миллиметров), а перепускной — закрывается.
• При небольшой температуре перепускной клапан термостат находится в открытом положении (главный — закрыт), а охлаждающая жидкость проходит по малому кругу (без участия радиатора). Благодаря этому обеспечивается быстрый прогрев мотора.

Подробнее про принцип работы термостата читайте здесь https://autotopik.ru/obuchenie/944-princip-raboty-termostata.html.

Заклинивание или другие неисправности клапана могут привести к следующим проблемам:

• Перегрев мотора с вытекающими отсюда последствиями;
• Неспособность силового агрегата набрать требуемую температуру (актуально зимой).

Устройство

ГБЦ ВАЗ-2112 (16 клапанов) также включает в свою конструкцию следующие элементы:

• Защитную крышку, предохраняющую узел от механических воздействий.
• Прокладку из резины, обеспечивающую герметичность блока. Находится она в месте крепления крышки.
• Во фронтальной части блока расположен привод распределительного вала и приспособление для натяжения цепи.
• Отсеки сгорания (камеры).
• Отверстия с резьбой под форсунки и свечи зажигания.
• Гнезда для фиксации входного и выходного коллектора.

Вверху ГБЦ оборудована распределительными валами, опорными шайбами, механизмом газораспределения. К статическим элементам головки блока относятся седла клапанов, направляющие втулки.

Снятие и установка

Перед тем, как начинать установку нового устройства, необходимо снять с двигателя старое. Давайте рассмотрим последовательность работы, на примере четырнадцатой модели. Для проведения данной операции, вам понадобиться минимальный набор инструментов:

• Две отвертки: плоская и крестовидная.
• Набор гаечных ключей.
• Герметик.
• Стальные хомутики (4 штуки).
• Новый термостат с Лады Гранты.

Начинается работа со слива охлаждающей жидкости с системы. Далее, для того чтоб освободить доступ к детали, необходимо снять воздушный фильтр. Теперь, когда нужный нам элемент будет на виду, его необходимо аккуратно извлечь. Первым делом, ослабьте крепежные хомутики, находящиеся на патрубках термостата. Снимать сами патрубки, необходимо последовательно, начиная с нижних, соединяющих радиатор и расширительный бачок.

После того, как патрубки будут отсоединены, открутите гайки крепления на самом устройстве. На этом демонтаж завершен. Перед тем, как провести установку новой запчасти, убедитесь в отсутствии дефектов на патрубках и самом устройстве.

Установка термостата на ВАЗ 2114, 2109 и т.д. производится строго в обратном порядке. На все отверстия новой детали, необходимо нанести тонкий слой герметика

Особое внимание обратите на то, чтоб герметик был на силиконовой основе, и спокойно выдерживал температуру до 130 градусов

Установите термостат на свое место, и закрепите его болтами. Далее, наденьте патрубки: сперва верхние (от печки и блока цилиндров), а затем и нижнее (от радиатора и расширительного бачка). Крепежные хомутики необходимо полностью заменить. Также, затягивать их сразу не нужно, так как они могут выдавить герметик внутрь охлаждающей системы ВАЗ 2114, 2109 и т.д. Сначала просто наживите хомутики, а полностью затянуть их следует по истечению 30 – 40 минут.

После окончания процедуры, не спешите заливать охлаждающую жидкость. Для того, чтоб герметик полностью освоился, и не пропускал жидкость, ему необходимо дать просохнуть, примерно часа 3 – 4.

Замена термостата на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Термостат – благодаря нему двигатель может очень быстро нагреваться, а так же практически и вообще не греться, всё это происходит по следующим причинам, в самом термостате есть так называемы клапан, данный клапан заполнен ещё специальным веществом благодаря которому термостат и определяет когда ему нужно будет полностью открываться и когда ему нужно будет полностью закрываться, все мы уже знаем то что при работе двигателя (Может обращали внимание), автомобиль греется очень быстро примерно до 80 c°, а после 80 градусов двигатель греется чуть меньше, а после 94 c° он вообще практически и не греется только если вы не стоит в многочасовой пробки, всё дело в том что клапан термостата пускает охлаждающую жидкость на большой круг при достижении 80 c°, а после 94 c° жидкость выходит на тот же самый круг но только циркуляция жидкости по малому кругу вообще прекращается и вследствие чего автомобиль меньше греется. Примечание! Для того чтобы заменить термостат на новый, вам нужно будет запастись: Отвёрткой и одним шестигранником примерно «на 5»!

Примечание! Для того чтобы заменить термостат на новый, вам нужно будет запастись: Отвёрткой и одним шестигранником примерно «на 5»!

Где находится термостат? Он расположен чуть пониже корпуса воздушного фильтра, увидеть его можно очень легко для этого откройте капот у вашего автомобиля, затем разыщите в подкапотном пространстве этот самый корпус воздухофильтра и после его нахождения загляните чуть ниже так скажем под него и там будет установлена тот самый термостат (Вернее его крышка, а сам данный агрегат находится внутри крышки), для примера местонахождение крышки ещё показано на фото чуть ниже:

Когда нужно менять термостат? Он заменяется лишь в том случае если он перестал открывать клапан который выпускает охлаждающую жидкость на большой круг, а так же если он оставил клапан в открытом положение и данный клапан заклинил.

Примечание! В первом случае если термостат не будет пускать жидкость на большой круг, то машина начнёт очень сильно греться, ни в коем случае не допускайте её перегрева и если есть возможность то в ближайшее время замените термостат, вить если двигатель вашего автомобиля будет работать в повышенных температурах, то у вас будет понемногу прогорать прокладка ГБЦ, а так же трение в двигателе вашего автомобиля так же повыситься, потому что как мы все знаем из закона физики, чем температура больше, то соответственно и метал расширяется, а чем больше становиться металл тем и больше становиться его трение, поэтому за перегревом двигателя следите очень внимательно.

Во втором случае если клапан у вас заклинит в открытом положение, хотя это бывает редко, но всё же здесь уже вы сами решаете нужна ли вам замена термостата или же нет, потому что если клапан будет в открытом положение то и двигатель практически и не будет греться, но если на дворе будет зима, то всё же лучше будет заменить данный агрегат на новый!

Как проверить термостат работает ли он или же нет? Есть несколько способов проверки, а именно при снятом данном агрегате, а так же и на прямую его можно проверить вовсе не снимая его с автомобиля, для этого просто заведите автомобиль и прогрейте его до рабочей температуры и после прогревания выйдете из автомобиля (Кстати откройте ещё капот перед выходом) и загляните в подкапотное пространство, там разыщите нижний патрубок который идёт от термостата так вот данный патрубок хорошенько прощупайте, он должен в самом начале быть слегка тёплым, а затем постепенно нагреваться (В зависимости от температуры мотора).

Примечание! В том случае если окажется что нижней патрубок и вовсе не нагревается а постоянно остаётся холодным, то это говорит о том что термостат пришёл в негодность и его пора заменить на новый, кстати в связи с таким течением обстоятельств двигатель будет очень сильно и быстро греется, поэтому если все симптомы на лицо, тогда это действительно пришёл в негодность термостат, да и кстати насчёт такой проверки смотрите более подробно на видео-ролике ниже:

В том случае если вы купили новый термостат или же нашли у себя в гараже старый и хотите узнать работает он или же нет, то в таком случае просмотрите чуть ниже интересный видео-ролик в котором подробно объясняется как проверить данный агрегат в отдельном состояние от двигателя:

Факторы, влияющие на стоимость

Если хочется приобрести исправный радиатор, затратив минимальное количество финансовых средств, то рекомендуется посетить разные места продажи автозапчастей и сравнить стоимость и качество интересуемой детали. Стоимостной диапазон на авторадиатор ВАЗ 2112 широкий. Это объясняется влиянием на цену таких факторов:

1. Вид автозапчасти.
2. Оригинальность.
3. Бренд.
4. Состояние.
5. Качество.
6. Место покупки.
7. Известность продавца.

Все авторадиаторы можно поделить на четыре вида:

1. Оснащенные овальными трубками. Имеют отличную теплопередачу. Стоят приемлемо. Минусами являются общая твердость и малое количество фирм-изготовителей.
2. С круглыми трубками. Их теплопередача ниже. Для работы нужны специальные прокладки.
3. Монолитно-алюминиевые. Характеризуются отличным качеством. Такая деталь подвержена коррозии. Стоимость ее высокая.
4. Спекаемые. Отличаются качеством, надежностью, прочностью, оптимальной теплопередачей. Подходят для мощных двигателей.

Также все радиаторные устройства классифицируются на:

• Жидкостные (охлаждающая жидкость циркулирует за счет работы насоса).
• Масляные (отличаются сложной работой изготовления, долговечностью и более высокой стоимостью).

Для бензиновых двигателей обычно выбирают последний вариант авторадиаторов.

В зависимости от материала изготовления есть радиаторы из:

Сегодня чаще применяют алюминиевые варианты в виду их невысокой стоимости и оптимальных характеристик. Самыми дорогими и качественными считаются медные запчасти.

В зависимости от состояния авторадиаторы на ВАЗ 2112 классифицируются на:

Также существуют оригинальные и неоригинальные устройства. Последние могут быть таких марок:

Как выполняется замена термостата самостоятельно

Замена неисправного термостата в ВАЗ-2112 16-ти клапанов – дело довольно простое, поэтому даже незначительные навыки в ремонте автомобилей помогут произвести данную операцию автолюбитель самостоятельно. Производится замена детали поэтапно:

1. Начинать работу следует только при холодном двигателе, чтобы не получить ожогов рук.
2. Вся жидкость, предназначенная для охлаждения, должна быть полностью слита, так как замена детали предусматривает отсоединение патрубка, в котором она скапливается. Чтобы при данном процессе не разлить жидкость, следует подложить под низ автомобиля тару соответствующего размера.
3. Для удобства работы рекомендуется снять зашитый корпус воздушного фильтра.
4. Используя отвертку или гаечный ключ, следует отвинтить соединительные элементы, которые крепят шланг к термостату. Таких шлангов должно быть два – один предназначен для радиатора, другой – для термостата.
5. При помощи ключа-шестигранника следует отвинтить болты, в трех экземплярах, которые не дают крышке элемента двигаться при работе автомобиля. После снятия крепежей следует просто аккуратно изъять деталь с его постоянного места.

Если при осмотре крышки будут выявлены любые дефекты в уплотняющем кольце, к примеру, трещины или деформация, это укажет, что кольцо также пришло в непригодность, и замена ему тоже необходима.

Собирать все автомобильные детали следует в обратной последовательности, которая применялась при разборке.

Описанная информация указывает на то, что замена неисправного термостата ВАЗ-2112 16-ти клапанов – легкая операция, и если подходить к мероприятию ответственно и выполнять процесс поэтапно, то каждый сможет правильно заменить неисправную деталь на своем автомобиле.

Перераспределением потоков жидкости в системе охлаждения двигателя управляет термостат. Со временем клапан термостата может заклинить на большом или малом круге циркуляции, и система охлаждения будет работать не правильно (перегрев/недогрев двигателя). А на сколько сложно проверить и поменять термостат самостоятельно ?

Проверка термостата

Как проверить термостат. На самом деле есть несколько способов, как это сделать в разных ситуациях:Проверка термостата в домашних условиях :

Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру начало открытия основного клапана.

Для справки :

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Проверка термостата на машине :

При проверке термостата на автомобиле после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.

Проверка термостата при покупке :

Проверить термостат в магазине очень просто, достаточно дунуть в штуцер термостата. Таким образом, мы проверим на сколько плотно в холодном виде закрыт малый контур.

Снятие термостата ВАЗ 2110

Где находится термостат думаю знают все, в крайнем случае это можно узнать по фотографиям.Перед тем как снять термостат, нужно слить охлаждающую жидкость (подробно ). Демонтаж термостата показываем на примере двигателя ВАЗ-2111:

1. Ослабить хомуты отводящего шланга радиатора.
2. Ослабить хомуты подводящего шланга трубы помпы и шланга, соединяющего термостат с выпускным патрубком.
3. Снять термостат.

Установка термостата производится в обратной последовательности. Кстати, в этом фотоотчете показан термостат старого образца. Для более продуктивной работы отопителя рекомендуется заменить его на новый (шести дырочный ), а при желании термостат можно и доработать .

Причины перегрева двигателя

К причинам перегрева двигателя ВАЗ 2110, прежде всего следует отнести недостаточно эффективную работу системы охлаждения. Причинами могут быть:

1. Засорились патрубки радиатора. Вещь, сегодня редко встречающаяся, и то – лишь при применении охлаждающей жидкости крайне низкого качества. В таком случае поможет их замена;
2. Низкий уровень ОЖ из-за подтекания в местах крепления патрубков или же возникновения трещин в самих патрубках. Нужна замена крепежных деталей или патрубков;
3. Загрязнение корпуса. Тут следует учесть маленькую деталь: за всей машиной, радиатором — в частности, требуется уход. Не следует ему позволять «обрастать» грязью, опавшими листьями, другим мусором. Из-за этого значительно снижается эффективность его работы;
4. Потек радиатор. Необходимо его снять, чтобы уже по месту, величине течи, общей изношенности агрегата решить, нужен ему ремонт или замена.

Замена масляного фильтра и масла в двигателе ВАЗ 2112

Одним из условий бесперебойной работы силового агрегата и длительного ресурса его узлов и деталей является качественная смазочная жидкость. Поэтому требуется периодически выполнять замену моторного масла и маслофильтра. Процедура несложная, поэтому с ней справится даже начинающий автолюбитель, пользуясь подробной инструкцией по замене.

В инструкции по эксплуатации завод-изготовитель рекомендуют менять моторное масло через каждые 8-10 тыс. километров пробега или год эксплуатации. Но этот срок сокращается, если у авто тяжелые эксплуатационные условия. К ним относится:

• передвижение в условиях города, когда приходится стоять в пробках, двигатель продолжительное время работает в холостом режиме;
• низкие температуры, при которых повышается вязкость смазки, что увеличивает нагрузку на детали и узлы мотора;
• езда по бездорожью, особенно по пыльным, песочным дорогам.

На ресурс смазки влияет манера езды водителя. Если транспортное средство долго простаивает, собирается конденсат, который попадает в масляную жидкость и меняет ее характеристики.

Чтобы детали и узлы двигателя прослужили долгий срок, нужна качественная смазывающая жидкость. О необходимости замены говорит цвет смазки. Она становится темного цвета, потому что в нее попадают остатки от сгорания топлива. Они ухудшают эксплуатационные характеристики масла.

Сколько и какую смазку заливать

По вопросам объема того, сколько масла необходимо заливать, мнения расходятся. Часть водителей доводят уровень смазки до максимальной отметки, другие следят, чтоб он был между min и max.

Кроме того, объем смазывающего вещества зависит от вида двигателя ВАЗ 2112. Это может быть 8 или 16 клапанный агрегат. Если взять средние показатели, то объем заливаемого моторного масла должен находиться в пределах от 2,2 до 3,5 литра.

Поэтому четырехлитровой канистры хватит на заливку и останется на дальнейшую доливку.

Последующая эксплуатация транспортного средства зависит от того, насколько качественными являются расходные материалы. Поэтому нужно серьезно отнестись к выбору смазки и фильтрующего элемента.

Смазочная жидкость должна отвечать условиям, в которых будет эксплуатироваться машина, и требованиям производителя. Вместе со смазкой рекомендуется менять фильтр, который очищает масло от посторонних включений и продуктов износа.

Приобретать следует оригинал в специализированном магазине, чтобы не купить подделку.

Все смазывающие жидкости по основе квалифицируются на минеральные, полусинтетические и синтетические. Выбирая, нужно ориентироваться учитывать следующие факторы:

• если двигатель находится в хорошем состоянии, не потребляет лишнее масло, давление в цилиндрах отвечает норме, то круглогодично можно использовать синтетическую смазывающую жидкость;
• если силовой агрегат с значительным пробегом, допускается применение полусинтетической сезонной смазки или минералки, они обладают большей плотностью, поэтому не так быстро сгорают во время работы силового агрегата.

На авторынке широкий выбор смазывающих веществ, поэтому не составляет труда подобрать оптимальный вариант соответствия цены и качества. Можно использовать сезонное масло для летнего и зимнего периода, которое придется менять при смене сезона. Оптимальным вариантом будет всесезонная смазка, на которой можно ездить круглогодично.

Технические особенности

На «десятках» и «двенашках» встречаются 2 типа термостатов. Они различаются количеством отверстий, через которые пропускается охлаждающая жидкость. В базовой комплектации используется вариант с 5 отверстиями, но такие термостаты имеют один существенный недостаток, они ограничивают прогрев печки.

Стоит отметить

, что в продаже можно найти термостаты старого и нового образца. Основным различием у них является возможность разобрать деталь. До 2003 года автомобили комплектовались только разборными термостатами, после стали устанавливаться неразборные варианты. Технически они практически не различимы, могут быть взаимозаменяемыми. Но, для некоторых видов тюнинга следует использовать только термостаты старого образца.

В задачу термостата входит регулировка потоков охлаждающей жидкости. При низкой температуре используется только малый круг, поэтому термостат закрыт. Как только происходит, нагрев до определенной температуры, он срабатывает, и охлаждающая жидкость пускается через радиатор. Все это позволяет быстро прогревать двигатель, но при этом эффективно бороться против его перегрева

Стоит обратить внимание, что некоторые способы тюнинга несколько увеличивают время прогрева мотора

В чем же особенности классического и альтернативного варианта подключения?

В первом случае:

• Главный клапан термостата обмывается ОЖ из основного радиатора и мотора;
• Термостат открывается для дополнительного охлаждения – в данном случае идет контроль не только за всей температурой ОЖ в системе, а и за температурой ОЖ выходящей непосредственно из двигателя, а это как известно, самая горячее место в системе охлаждения.

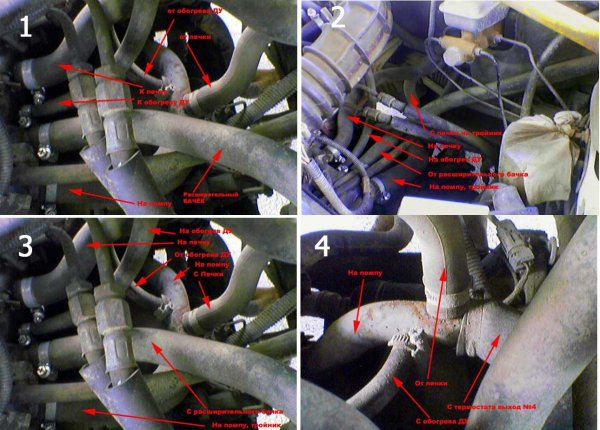

Штатная схема подключения шести дырочного термостата будет выглядеть так.

Пример подключения.

Во втором случае:

• Термостат дополнительно обмывается охлаждающей жидкостью из печки и байпаса.
• Устройство контролирует температуру, которая ниже температуры мотора (с выхода термостата или с байпаса). Получается, что зимой такой термостат сработает позже, чем по классической схеме подключения. Улучшается и функционирование печки, которая работает тем активнее, чем ниже температура на улице.

Схема альтернативного подключения имеет два варианта.

Что касается скорости прогрева мотора, то она остается неизменной, ведь путь протекания ОЖ до момента достижения 82 градусов Цельсия не изменился, как и теплоемкость системы.

Признаки неисправности и диагностика

1. Первый признак выхода из строя термостата — это перегрев двигателя. Эта ситуация возникает, если термочувствительная пластина не открылась при достижении 87 градусов, тогда охлаждающая жидкость превращается в подогревающую. Мотор не охлаждается должным образом и перегревается.
2. При зависании биметаллической пластины в промежуточном положении система охлаждения не работает должным образом: при прогревании двигателя температура поднимается медленно, а при эксплуатации транспортного средства в тяжёлых условиях мотор закипает.
3. Если клапан постоянно открыт и охлаждающая жидкость всё время ходит по большому кругу, то двигатель работает на холодную. Это выражается в увеличении расхода топлива.

Первичную диагностику термостата на ВАЗ 2110 проводят не снимая. Проверку делают на только что запущенном двигателе. Поднимите капот и потрогайте верхний патрубок, идущий к радиатору. Он должен быть холодным и оставаться таким до отметки в 60-70 градусов на приборном щитке. После того как стрелка перевалила за 70 градусов — патрубок начинает теплеть. Если всё происходит как описано, то термостат в норме. В других случаях необходимо провести замену.

Более точное и полное тестирование термочувствительного элемента делают при помощи специального оборудования на сервисной станции. При появлении сомнений в правильности самостоятельной диагностики работы воспользуйтесь услугами СТО.

Провести замену термочувствительного элемента на 2110 своими руками, следуя пошаговой инструкции, нетрудно. Для выполнения ремонта необходимо приготовить инструмент и материалы:

• новый термостат. Уточните, какой именно установлен на автомобиле (разборный или цельный корпус);
• силиконовый герметик;
• новые патрубки, если старые износились или на них появились микротрещины;
• новые металлические хомуты;
• прокладка из паронита для корпуса нового образца;
• ёмкость для слива антифриза;
• рожковый ключ на 13;
• крестообразная и прямая отвёртки;
• антифриз;
• ветошь.

Инструментарий на фото

Ветошь Ключ на 13 Отвёртки Герметик Хомуты Патрубки системы охлаждения

Важно! Замену термочувствительного элемента проводите на полностью остывшем двигателе. Антифриз нагревается до 120 градусов и может стать причиной ожога

Пошаговая инструкция

1. Подставить ёмкость под сливное отверстие на радиаторе. Открыть кран и слить антифриз. В полном сливе нет необходимости, достаточно уменьшить уровень до высоты положения термочувствительного элемента.
2. Переместить ёмкость для охлаждающей жидкости под мотор в районе размещения термостата.
3. Снять корпус термостата. Если на автомобиле установлен термочувствительный элемент старого образца, то чтобы его снять, достаточно ослабить хомуты и отсоединить патрубки. На ВАЗ 2110 с 2003 года термостат крепится к двигателю двумя гайками. Для демонтажа использовать ключ на 13.

Корпус крепится с помощью патрубков и металлических хомутов

Заменить термочувствительный элемент, если использован шестидырочный корпус.
Поменять прокладку между корпусом и мотором.
Вытереть ветошью и обезжирить выводы корпуса и патрубки изнутри.
Нанести силиконовый герметик на внутреннюю часть патрубков и на выводы термостата.
Надеть патрубки и затянуть металлические хомуты.

Перед установкой смазать силиконовым герметиком выводы и внутреннюю часть патрубков системы охлаждения

Долить антифриз в охлаждающую систему через горловину расширительного бачка.

Видео-подсказка по монтажу

Для оценки своих сил и понимания процесса замены термостата на “десятке” просмотрите видео:

Помните, что замену неисправного термочувствительного элемента на ВАЗ 2110 нельзя откладывать в долгий ящик. Если не провести ремонт своевременно, то проблема с термостатом приведёт к серьёзным неполадкам силового агрегата и дорогому ремонту.

Общие сведения

Термостат – это действительно очень важная деталь автомобиля. Если бы не он, то двигатель постоянно подвергался бы перегреву, а плачевные последствия этого разве что неизвестны совершенно далекому от автомобиля человеку. При перегреве агрегата прогорают прокладки ГБЦ, изменяются свойства колпачков съема масла и т. д. Одним словом, при перегреве мотора ожидается всегда дорогостоящий и серьезный ремонт. С целью защитить двигатель, инженерами была придумана охладительная система, которая при работе ДВС поддерживает практически одну и ту же температуру.

Роль термостата

Функция термостата, как на инжекторном, так и на обычном двигателе известна. Этот элемент системы осуществляет регулировку температуры , которая постоянно циркулирует по всей системе.

Что собой представляет термостат

Обычно – это деталь цилиндрической формы, которая имеет три выхода:

• Входной патрубок, который находится в верхней части термостата;
• Входной патрубок от радиатора(см.), который находится внизу детали;
• Выходной патрубок, находящийся сбоку.

Принцип работы

Принцип работы термостата характерен следующими моментами:

• Внутри термостата имеется клапан, заполненный специальным веществом. Это самое вещество благодаря своим химическим и физическим свойствам расширяется при изменениях температуры. Таким образом, когда вещество расширяется, это воздействует на клапан, который преодолевает усилие пружины и открывает поступление жидкости от радиатора к выходному отверстию – выходному патрубку.
• Кроме того, конструкция термостата подразумевает наличие перепускного клапана, размещенного на пути антифриза от двигателя до выходного патрубка.
• Примечательно, что в момент, когда температура антифриза небольшая, а двигатель заведен, но недостаточно прогрет, ОЖ циркулирует по так называемому «малому кругу».

Нижеприведенный простой тест поможет это сделать:

• Двигатель прогревается до рабочей температуры (стрелка должна встать вертикально);
• Рукой ощупываем нижний патрубок термостата, который должен быть слегка теплым и постепенно нагреваться.

Если нижний патрубок холодный, то скорее всего, термостат нормально не функционирует и жидкость циркулирует только по малому кругу.Если же нижний и верхний патрубки имеют схожие температуры, то вероятность открытого положения клапана стопроцентная.

Об автомобиле ВАЗ 21124

ВАЗ 21124 был изготовлен на фабрике ВАЗ. Разработанная модель автомобиля получила название ВАЗ 2112. Данная модификация 2112 ВАЗ оснащена кузовом 5 дв. хэтчбек. Модификация способна раскручивать свою мощность до 91 лошадиных сил. Данная модификация оборудована двигателем объемом 1.6 л. Модификация может разгоняться до 185 км/ч. ВАЗ дает рекомендации заправлять автомобиль топливом АИ-95. Габариты ВАЗ 21124 составляют 4.17×1.68×1.42 м. Всего в автомобиле можно перевозить 5 пассажиров. Общая масса автомобиля равна примерно 1070 кг. Максимально снаряженная масса автомобиля — это 1545 кг. АО «АвтоВАЗ» в процессе производства автомобилей десятого семейства постоянно занимался совершенствованием их силовых агрегатов. И двигатель 21124 не является исключением.

Созданный на базе в 2004 году, этот мотор выгодно отличался от этой серии высокими экологическими характеристиками и увеличенным объемом цилиндров.

В дальнейшем он стал прообразом более мощных силовых агрегатов ВАЗ:

• , который с 2007 года устанавливается на ВАЗ 2170 «Приора»;
• 21128 объемом 1,8 л, серийно выпускаемый на предприятии «Супер-авто» и предназначенный для установки на автомобилях ЛАДА 112 Купе, ЛАДА «Приора» и др.

Проверка работоспособности

Первым делом, не будем спешить со снятием термостата, ведь для этого нужно немало поморочиться. Может оказаться, что мы напрасно грешим на него, а дело-то в чем-то другом:

1. Нагрев. Беремся за нижний патрубок радиатора, а кто-то пусть заведет двигатель. Если помощника нет, то заводите сами, успеете подержаться за шланг. Учтите, до этого машина должна быть холодной. Сначала патрубок, естественно, холодный, но при работающем моторе очень быстро нагревается. Если так происходит, значит, термостат работает исправно, установка нового пока не требуется;
2. Термоэлемент. Если сомнения остаются, придется делать разборку. С уже снятого термостата есть необходимость вынуть термоэлемент – именно он отвечает за пуск охладителя по большому кругу, именно его нужно проверить. Происходит это путем опускания термоэлемента в довольно горячую воду (около 75’С) с последующим подогревом. Естественно, в воду нужно опустить градусник, следить за изменениями температуры и самим прибором. По мере приближения к 90°С шток термоэлемента обязан выдвинуться. Этого не произошло? Значит необходимо поменять эту деталь. Чаще всего на ВАЗ 2110 замена всего термостата не нужна – это дороже, к тому же необходимо чаще всего только в том случае, если обнаружены какие-то изменения во «внешности» — типа трещины, скола и т.п. ;
3. Замена. При обнаружении неполадок, возникновении необходимости поменять термостат, мы отправляемся на авторынок или в магазин, где покупаем новый. Здесь нас тоже могут подстерегать «подводные камни» — замена не принесет желаемого результата, если новый термостат, что называется «с брачком». Нужно сильно подуть в штуцер. Если воздух нигде не проходит, значит малый контур его не пропускает, и его установка на ВАЗ 2110 возможна.

Прежде чем заменить неработающий термостат, нужно его снять:

1. С расширительного бачка открутите пробку, это необходимо, чтобы антифриз нормально вытекал из системы;
2. Снимите пробку со сливного отверстия внизу бачка радиатора, предварительно подставив чистую емкость, слейте антифриз;
3. Снимите весь термостат в сборе. Или, если хотите, только его термоэлемент.

В последнем случае:

• Уберите шланги, находящиеся на патрубках крышки термостата;
• Снимите крышку с термоэлементом. Теперь можно его проверить, как уже описано.
