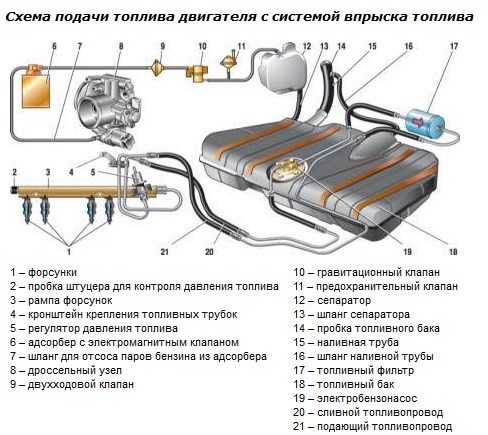

Схема топливной системы 16-ти клапанной инжекторной ваз-2112

Самостоятельная замена фильтра – описание процесса

Если вы решили снять старый и установить новый фильтр на авто ВАЗ 2110, необходимо «вооружиться» таким инструментом: плоскогубцами; ключами на «17», «19» и «10»; отверткой

И, конечно же, не забудьте купить новый фильтр. Обратите внимание – он может быть разных моделей. В связи с этим заранее проверьте, какая именно деталь вам требуется

Схема замены фильтра такова:

• от аккумулятора автомобиля отбрасываем оба провода;
• снимаем декоративную прокладку, используя отвертку;

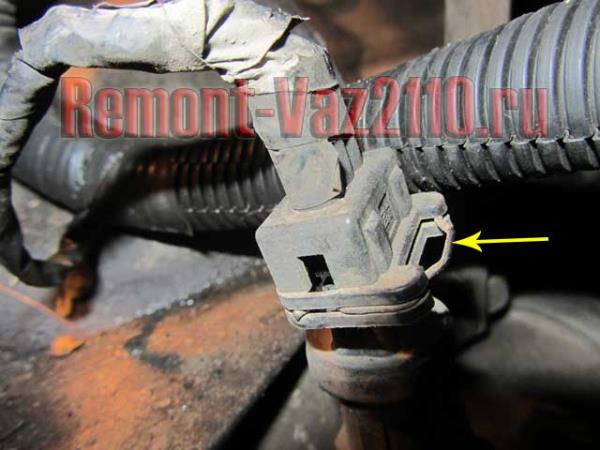

• отключаем бензонасос и демонтируем топливные шланги (из них потечет бензин, а значит, нужно подготовить емкость, куда его можно будет собрать);
• откручиваем (используем ключ на «17») первый штуцер (при этом следует пользоваться ключом на «19», который необходим для поддержания фильтрующего элемента), а затем аналогичным образом и второй;
• ослабляем хомут (применяем ключ на «10») до тех пор, пока нужная нам деталь не выйдет без затруднений из держателя.

Вытянув фильтр, внимательно осмотрите его кольца-уплотнители, которые находятся на наконечниках. Если они имеют явно выраженные следы разрушения либо деформации, их следует заменить. После этого можно ставить новую деталь на предназначенное для нее место. Здесь главное – не ошибиться с полярностью. На корпусе любого нового фильтра имеется небольшая стрелочка. Ее направление должно соответствовать ходу перемещения топлива.

Ничего сложного нет, но немало автолюбителей спешат и неправильно ставят элемент, просто-напросто не обращая внимания на эту самую стрелочку. Добавим, что существуют фильтры, которые крепятся при помощи защелок. Схема замены такого механизма ничем не отличается от приведенной выше. Но в данном случае следует тщательно проверить плотность фиксации защелок.

О том, как заменить топливный фильтр на других популярных моделях автомобилей, читайте в статьях:

• ВАЗ 2114
• Форд Фокус 2
• Тойота Королла
• Рено Логан
• Лада Калина
• Нива Шевроле

Главная →

Устройство → Топливная и выхлопная системы → Система впрыска топлива →

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности).

Обычно, чип тюнинг ВАЗ 2110 делается с целью уменьшения расхода горючего, поэтому, если владелец машины решил сделать это сам, то необходимо подобрать соответствующее программное обеспечение. Но, рекомендуется не рисковать и обращаться к профессионалам за помощью.

Электронный блок управления

Это, если можно так сказать, самое сердце системы. На ВАЗ-2110 схема инжектора сводится именно к этому устройству. Небольшой корпус с множеством выводом, а внутри расположено самое интересное – микроконтроллер. Вот он-то и регулирует всю работу двигателя. Во внутренней памяти заложена так называемая топливная карта. По ней контроллер определяет, какое количество воздуха и бензина необходимо подать в рампу, чтобы мотор работал в нормальном режиме, не возникало детонации. Но самое главное – на какой промежуток времени необходимо подать импульс на топливные форсунки, чтобы они открылись и впрыснули смесь в камеру сгорания.

Принцип работы регулятора на Ланосе

В народе регулятор называют обратным или перепускным клапаном, назначение которого многие водители не до оценивают. Называют это устройство обратным клапаном по причине того, что избыточное давление горючего сливается обратно в бак. Чтобы разобраться с принципом работы детали, понадобится представить себе ее внутреннюю конструкцию. Схема регулятора топлива представлена на фото ниже.

Имея визуальное представление о конструкции РДТ, рассмотрим особенности его функционирования. Устройство разделено на две части или камеры — топливную и вакуумную (их еще называют пружинная или диафрагменная). Пропускная мембрана располагается внутри между вакуумной и топливной полостью, и реагирует на давление топлива и воздуха в коллекторе. Топливная камера заполнена бензином под высоким давлением.

Работа РДТ начинается после включения зажигания, когда насос закачивает топливо из бака в магистраль. Горючее поступает изначально в рампу, а затем и внутрь устройства через специальный впускной канал (соединение с рампой). При заполнении топливной камеры горючим, происходит толкание мембраны. С другой стороны (вакуумной камеры) мембрана прижата пружиной и давлением впускного коллектора (соединяется при помощи шланга). Когда давление горючего в камере регулятора выше усилия пружины, происходит смещение мембраны с открытием клапана. Через открывающийся клапан по каналу избыток топлива поступает в обратно в бак по каналу «обратки».

Регулятор давления работает не только от избыточного давления топлива, нагнетаемого бензонасосом, но еще и за счет разрежения двигателя, то есть при повышении или понижении нагрузки. Когда нагрузка на ДВС растет, то разрежение уменьшается (абсолютное давление возрастает под нагрузкой ДВС и давит на мембрану), и клапан при этом закрывается, увеличивая давление топлива в системе. Если нагрузка на двигатель увеличивается (например, при движении вверх), то происходит увеличение давления топлива в системе, что обусловлено повышением расхода горючего.

Когда разрежение увеличивается (абсолютное давление падает при снижении нагрузки), то клапан открывается за счет смещения мембраны, осуществляя при этом стравливание избыточного количества топлива, возвращающегося в бак.

Это интересно!Если говорить простыми словами, то РДТ обеспечивает уравновешивание давления топлива, поступающего на форсунки, при разной нагрузке двигателя.

Топливный насос Bosh на Ваз 2110 – плюсы и минусы производительность и характеристики

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

Фото: Топливный насос Bosh рекомендуется устанавливать на отечественные модели автомобилей в том числе и на Ваз 2110

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все. Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

Причины замены бензобака на ВАЗ 2110

Существует две основных причины, по которым автовладельцу придётся снимать бензобак на ВАЗ 2110:

• механическое повреждение бензобака. Бак можно элементарно пробить, зацепившись им за выступ, камень, или за каакое-то другое препятствие на дороге. Это происходит довольно часто. И причина этого в расположении бака на «десятке». На более ранних моделях ВАЗ (до ВАЗ 2108 включительно), бензобак находился фактически в багажнике. Из-за этого багажник этих автомобилей не мог похвастаться вместительностью, однако и бензобак был цел. Начиная с ВАЗ 2110 бак располагается ниже, под днищем машины. С одной стороны, вместительность багажника от этого увеличилась. С другой стороны, риск повреждения бака многократно возрос;

• разрушение бензобака вследствие коррозии. Это ещё одно следствие низкого расположения бака, о котором говорилось выше. Чем ниже бензобак, тем чаще он взаимодействует с водой, грязью и с реактивами, которыми посыпают дороги. И это взаимодействие бесследно не проходит.

Какой бы ни была причина, выбора у автовладельца нет: если бак потёк, его придётся снимать и заваривать (в случае когда бак новый, а повреждение механическое). Если же бак серьёзно повреждён химической коррозией, то выход только один — замена. Восстановлению такие запчасти не подлежат.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Топливная система ВАЗ 2110

Топливная система автомобиля – это узел, обеспечивающий подачу топливно-воздушной смеси в камеры сгорания двигателя.

От данного узла очень многое зависит, ведь вся электроника и механика автомобиля используют энергию сгоревшего топлива.

В системе множество деталей, каждый из которых отвечает за свой участок, поэтому стабильная и безотказная работа напрямую связана с исправностью следующих элементов:

• топливный бак
• погружной насос (или диафрагменный в карбюраторных двигателях)
• датчик уровня топлива и датчик мгновенного расхода топлива
• топливные каналы и фильтры
• впускной коллектор
• воздушная заслонка и регулятор холостого хода
• рампа и форсунки
• карбюратор (двигатель ВАЗ-21100)

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Топливная система на ВАЗ-2110 инжектор

Схема топливной системы ВАЗ 2110 инжектор в корне отличается от вышеописанного карбюраторного варианта. Бензонасос располагается в бензобаке и качает бензин через топливный фильтр напрямую в рампу. Рампа имеет механический клапан (регулятор давления топлива), удерживающий определённое давление. Далее в работу включаются форсунки, открывающиеся по команде блока управления двигателем на определённое время, которое зависит от ряда факторов.

Воздух подаётся через воздушный фильтр и дроссельный узел. Дроссельный узел состоит из управляемой педалью газа заслонки, а также регулятора оборотов холостого хода. Воздух подаётся напрямую во впускной коллектор и перемешивается с распыляемым форсункой топливом.

Вышеописанная система питания используется на большинстве ВАЗ-овских двигателей. Топливная система ВАЗ 2110 инжектор 8 клапанов практически не отличается от схемы питания 16-клапанного двигателя.

Признаки неисправности системы питания ВАЗ-2110

Учитывая количество узлов системы питания, однозначно определить причину неисправности довольно сложно. Но, если знать основные «симптомы» поломки, то процесс поиска причины многократно ускорится. Итак, перечислим основные признаки выхода из строя узлов системы питания:

• Автомобиль глохнет (не запускается). Проверьте работоспособность бензонасоса, послушав звук из-под заднего сиденья (при включенном зажигании).
• Обороты «плавают». Это может быть связано с неисправностью регулятора холостого хода или регулятора давления топлива в рампе.
• Двигатель «троит». Как правило, причиной являются неисправные форсунки.

Топливная система ВАЗ 2110 инжектор 16 клапанов имеет точно такие же признаки, как и 8-клапанный инжектор.

Замена топливной системы ВАЗ 2110

Речь пойдёт о переходе с карбюраторного впрыска на инжекторный. Очень кратко опишем этот процесс.

В первую очередь производится замена карбюраторных магистралей на инжекторные, а также замена бензобака. Далее демонтируются катушка зажигания, трамблер и бензонасос.

Демонтируется карбюратор вместе с впускным коллектором, на место последнего устанавливается инжекторный коллектор вместе с рампой и форсунками.

Но всё не так просто — помимо всего перечисленного, вам придётся заменять ещё много сопутствующих деталей (тросик газа, модуль зажигания, датчики, воздушный фильтр и т.д.). Для более глубокого понимания процесса замены воспользуйтесь разнообразными фото и видео по ремонту, которые всегда можно найти в интернете.

Рекомендации

Каждый автолюбитель может сделать многое для продления цикла жизни всех элементов рассматриваемого узла. Для того чтобы система питания вашего автомобиля работала безотказно, используйте следующие рекомендации:

Заправляйтесь только на проверенных автозаправочных станциях.
Своевременно производите замену топливного и воздушного фильтров.
С осторожностью применяйте чистящие присадки.
Старайтесь не ездить на полупустом бензобаке, особенно зимой.

Загрузка…

Ремонт бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Бензонасос — его ещё называют топливный насос, но самое ключевое слово в этих терминах это конечно же насос, благодаря данному агрегату бензин который находиться в бензобаке у автомобиля под давлением подаётся в двигатель автомобиля, а двигать уже за счёт этого бензина и работает, поэтому данная деталь очень важна при работе двигателя и если она даст сбой, то автомобиль может вообще перестать заводиться или же заводиться будет, но потеряет всю свою приёмистость и мощность и тем самым станет плохо разгоняться и будет больше расходовать бензина, а почему он бензина будет расходовать больше в этом случае спросите вы? Объясняем! На неисправном насосе бензин подаётся в двигатель под разным давлением (Обычно оно меньше того что должно быть, а должно быть около 3,8-4,0 кгс/см2.), поэтому машина начинает плохо ехать и в связи с этим постоянно приходиться давить на газ и тем самым, получается то что чем сильнее вы давите на газ (А слабо не получиться давить, потому что машина не будет ехать), тем больше и бензин в баке расходуется.

Примечание! Для проведения ремонта насоса, нужны будут инструменты, а именно: Отвёртка понадобиться и гаечным ключи (Их набор), кроме этого рекомендуем запастись тонкими плоскогубцами (Но можно и без них, но с ними удобней)!

Где находится бензонасос? Много раз уже на других статьях мы давали ответ на этот вопрос, а звучит он так: «На всех инжекторных передне приводных автомобилях которые выпускаются на ВАЗе, данный насос находиться в одном месте, а именно в бензобаке авто, а бензобак в это время находиться в самой нижней части под подушкой заднего сиденья и поэтому если вам нужно будет увидеть данный насос, то сперва придётся вам снять у заднего сиденья подушку (Как показано на фото ниже)» и после этого вы увидите ковролин с заводским квадратным вырезом, вам его нужно будет рукой убрать и вы увидите металлическую крышку которая закрывает бензонасос и защищает его от попадания грязи (Данная крышка на фото уже снята), данную крышку вам придётся снять и после этого можно будет увидеть сам бензонасос и топливные трубки которые к нему подсоединены (Данную картину вы можете видеть на фото ниже).

Когда нужно ремонтировать бензонасос? Во-первых давайте начнём с того, что в данный насос входят ещё и датчик уровня топлива и фильтр (Действительно у насоса есть фильтр, а так же отдёльно есть ещё один топливный фильтр но он уже устанавливается отдельно от насоса), данный фильтр ещё называют сеточкой при загрязнении которой (Она от плохого бензина в котором есть грязь загрязняется), машина начинает хуже ехать и появляются провалы в работе, что же насчёт датчика уровня топлива спросите вы?

Здесь тоже всё очень банально, при выходе его из строя сперва уровень топлива начинает стрелка на панели приборов неверно показывать, может она так же вообще упасть в самый низ (Хотя в баке будет бензин) и лежать так, до того пока вы не смените сам датчик.

Ну и в завершение про сам насос скажем (Вообще правильнее было бы статью назвать: «Замена модуля топливного насоса», потому что всё то что мы здесь будет рассматривать, это всё модуль, а сам насос стоит так же отдельно в этом модуле, от датчика и от этой сетки), при выходе его из строя, машина так же начнёт хуже ехать, давление в системе питания упадёт (Топливо будет медленней подаваться в двигатель), возможно будут у вас так же наблюдаться провалы при разгоне и даже подёргивания.

Реле бензинового насоса ВАЗ 2110

Реле в любой электрической цепи предназначено для закрытия и открытия цепи, ее основная роль заключается в защите элементов схемы от большого пускового тока. При запуске ICE ток, необходимый для прокрутки стартера, достигает 80-300 ампер, и если реле не установлено, может пострадать любой элемент электрической цепи.

Реле бензинового насоса ВАЗ 2110 имеет стандартный тип; внутри пластикового корпуса имеется электромагнитная катушка с сердечником, когда напряжение подается из-за электромагнитного поля, контакты закрываются. Реле 2110. четырехконтактный, рассчитанный на 30 ампер.

ПОИСК НЕИСПРАВНОСТИ ТОПЛИВНОЙ СИСТЕМЫ

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак. Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос. Неисправностей бывает несколько:

1. бензонасос не развивает нужного давления, как следствие — пониженное давление топлива;
2. обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
3. загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Топливный фильтр. Загрязнение топливного фильтра может приводить к пониженному давлению топлива из-за снижения пропускной способности топливной магистрали. Если топливный фильтр поврежден (порван), грязь может попасть в форсунки со всеми вытекающими последствиями.

Топливопроводы. Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива. Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки. Характерны следующие виды неисправностей:

1. форсунка не открывается, как следствие — обедненная топливовоздушная смесь;
2. форсунка постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
3. форсунка работает, но ее характеристика “уплыла”, как следствие — некорректная топливовоздушная смесь.

Ремонт системы питания двигателя ВАЗ 2110 2111 2112

Снижение давления в системе питания

Предупреждение

При работе двигателя в системе питания поддерживается давление 284–325 кПа (2,9–3,3 кг/см2), поэтому перед проведением работ, связанных с отсоединением любых топливных трубок и шлангов, необходимо снизить давление в системе питания.
