Как меняются топливные фильтры на автомобиле ford focus 2

Меняем в Ford Focus 1

Топливный фильтр в этих авто расположен непосредственно в нише бензобака под задним пассажирским сидением. Если вы решили произвести замену компонента тонкой очистки на своем «железном коне» Форд Фокус 1 своими руками, то следует заранее подготовить все, что может вам понадобиться в процессе работы.

Что подготовить?

Чтобы заменить этот элемент топливной системы своими руками, как минимум, вам потребуется яма, эстакада или подъемник. Что касается инструментов, то запаситесь заранее:

• гаечным ключом или головкой на «8»;
• воротком с удлинителем;
• гаечным ключом можно головкой на «7»;
• разумеется — новым топливным фильтром тонкой очистки.

Последовательность работ

Теперь рассмотрим пошаговую инструкцию по замене элемента в Форд Фокус 1.

1. Итак, заезжаем на яму или эстакаду.
2. Открываем капот и на блоке предохранителей ищем тот предохранитель, который отвечает за функционирование бензонасоса. Этот предохранитель нужно извлечь при помощи специальных щипцов.

Когда предохранитель демонтирован, включайте зажигание и заводите мотор. Двигатель Форд Фокус должен проработать до тех пор, пока не заглохнет сам по себе. Когда машина заглушилась, необходимо еще раз прокрутить стартер чтобы убедиться, что весь бензин, который находился в топливопроводе, израсходован.
Теперь нужно залезть под автомобиль. Топливный фильтр, как сказано выше, расположен в нише возле бензобака, его вы увидите с правой стороны задней части авто.
Теперь нужно отсоединить разъем на фильтре. Не трогаем только зеленый разъем, он более широкий и отвечает за обратную подачу топлива в бак.
Демонтаж особого труда не займет, если возникли трудности с отсоединением, то попробуйте очистить разъем от грязи.

Старый ТФ на FF1
Отсоединяя патрубки будьте внимательными, поскольку из них, а также из фильтра, могут брызнуть остатки топлива.
Теперь берем головку или гаечный ключ на «8» и откручиваем болт крепления фильтра к кузову автомобиля.
Далее снимаем фильтр вместе с креплением.
Чтобы достать фильтр из крепления берем гаечный ключ на «7» и ослабеваем саморез.
Теперь ставим на место новый фильтр. Все действия нужно производить строго в обратной последовательности, а новый фильтр должен стать так же как стоял старый.

Новый ТФ на FF1
Поставив на место компонент тонкой очистки, нужно подключить патрубки топливопровода. Когда вы услышите щелчок во время монтажа, патрубки можно считать подключенными.
Не забываем о предохранителе — он ставится в последнюю очередь.

Какие бензонасосы устанавливаются на «Форд Фокус»: модели, конструкция, расположение

В системе топливной подачи автомобилей «Форд Фокус» бензонасос исполняет роль транспортировщика топлива из бака к двигателю. Желательно устанавливать на эти автомобили оригинальные запчасти. Но стоят они дорого. Поэтому некоторые довольствуются альтернативными вариантами. К примеру, довольно популярны итальянские бензонасосы ERA.

Несколько интересных моментов по «еровским» моделям:

• фирма ERA не производитель, а поставщик запчастей. Она сама ничего не производит, а является лишь упаковщиком тех или иных компонентов. Таким образом, бензонасос для американского автомобиля, упакованный этой фирмой, можно считать тоже оригинальной деталью;
• нередко на рынке можно встретить топливные насосы, упакованные в такие же коробки с надписью Mesmer. Цена на модели чуть ли вдвое ниже, чем на продукцию ERA. В чём подвох? Оказывается, это насос «левого» производства, скорее всего, изготовленный в Китае;

  Топливный насос Messmer в упаковке рекомендуется тщательно проверять

• для определения подделки рекомендуется посмотреть в первую очередь на этикетку упаковочной коробки. Наклейка «китайца» более низкого качества, распечатана на чёрно-белом принтере. Второе — смотреть на наличие защитной плёнки поверх насоса, на которой должна быть нанесена фирменная надпись ERA. На подделках её, как правило, нет; Надпись ERA внутри упаковки свидетельствует об оригинальности продукции
• наличие этикетки Visteon на верхней части насоса тоже можно считать фирменным отличием настоящего «фордовского» товара;

  Этикетка Visteon на бензонасосе как знак качества и оригинальности

Аналогичные топливные насосы, которые без всяких проблем подходят на «Форд Фокус» – от автомобилей Volvo S40, Mazda 3. Стоят они чуть дороже итальянских, но дешевле оригинальных.

Оригинальный топливный насос автомобилей «Форд Фокус» в конструктивном плане — это модель электрического погружного роторного насоса. Оснащён насос фильтрами грубой и тонкой очистки, регулятором давления. Погружной вариант модели насоса на сегодняшний день считается лучшим, так как он снижает риск образования паровых пробок. Горючее здесь подаётся под давлением, а не в результате разрежения.

Оригинальные бензонасосы для «Форд Фокус» производятся в США. Цена на детали — порядка 3–5 тыс. руб. (во времена дефицита стоимость подскакивала до 20 тыс. руб.). Аналоги, как и говорилось, дешевле почти вдвое.

Определить топливные насосы «Форд Фокус» можно по каталожным номерам:

• 1234552;
• 1254193;
• 1305354;
• 1309160;
• 1312617;
• 1529595.

Особой разницы между топливными насосами для автомобилей «Форд Фокус» разных поколений нет. Однако рекомендуется при покупке указывать год выпуска и модификацию двигателя.

Расположен топливный насос на верхней поверхности бака, рядом с лючком. Нужно снимать задний диван, чтобы до него добраться (на седанах) или лезть со стороны багажника (в хэтчбеках). Однако инженеры при разработке автомобиля не учли, что насосы, пусть и оригинальные (высокого качества), но совсем не вечные. Предусмотри они люк под сиденьем, демонтаж насоса значительно бы упростился. Здесь же насос поставлен прямо в бак. Чтобы его вынуть, приходится резать бак.

Снятие бензонасоса с автомобилей «Форд Фокус» сопряжено со значительными трудностями

Сложности замены – к каким фокусам нужно быть готовыми?

Система главного топливного фильтра в автомобиле Форд Фокус 2 устроена таким образом, что заменить его достаточно проблематично. В этой модели автомобиля не предусмотрена замена фильтра через люк под задним сиденьем, как в остальных моделях авто отечественного и зарубежного производства. Поэтому многие водители предпочитают делать замену фильтра на специализированном автосервисе.

Однако, несмотря на сложности, выполнить замену этой детали при необходимости можно и своими руками. Для замены или ремонта топливного насоса и фильтра необходимо снять весь бак. Перед заменой топливного фильтра нужно предварительно стравить давление в системе трубок с топливом. Для этого из монтажного блока автомобиля нужно извлечь предохранитель, отвечающий за работу насоса.

В Форд Фокус 2 это, как правило, 10-й или 12-й номер, все зависит от комплектации авто. После извлечения предохранителя заведите автомобиль и подождите, пока он не заглохнет сам. Этим действием мы отключаем работу насоса, а топливо, которое находится в трубках, полностью расходуется. При демонтаже бака не возникнет никаких неудобств. Делать замену топливного фильтра лучше всего, когда в баке будет малое количество бензина.

Для снятия бака и дальнейшей замены фильтра необходимо заехать на смотровую яму или выполнять данную работу на подъемнике. Перед выполнением работ приготовьте стандартный набор инструментов, а также новый фильтр. Стоит отметить, что фильтр для второго Форд Фокуса не всегда доступен в автомагазине. Поэтому можно его заменить фильтром от автомобиля Тойота – по размерам они практически одинаковы.

Прежде всего, нужно открутить крепления выхлопной трубы и отвести её в сторону, чтобы в дальнейшем она нам не мешала. После этого открутите топливные трубки, а также шланг подачи топлива от крышки бака. Аккуратно отключите фишку электропитания, провода от которой идут в бак для работы насоса. После этого открутите фиксаторы и снимите бак. Состоит он их двух частей, поэтому открутите болты по его контуру, далее снимите верхнюю часть.

Теперь можно приступить к замене фильтра, который расположен в пластиковой колбе вместе с насосом. Особенно аккуратно обращайтесь с проводами, которые идут к насосу, а также с поплавковым датчиком, именно он указывает правильный уровень топлива в баке. После замены фильтра устанавливайте все в обратном порядке. Предварительно корпус бака на стыке нужно обработать герметиком и, если понадобится, заменить его прокладку, чтобы в дальнейшем не было утечки бензина.

Ставить бак обратно гораздо сложнее. Для его установки приготовьте домкрат или телескопическую стойку, в зависимости от того, работаете вы на смотровой яме или на подъемнике. Без помощи этих инструментов выставить правильно бак будет очень сложно. После того, как бак выставлен, при возможности заправьте бак до половины его уровня и посмотрите, не появились ли где пятна бензина на стыках. Если такие обнаружены, перетяните соединяющие болты.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Топливный фильтр выполняет важную функцию в любом автомобиле, т. к. сохраняет чистоту топлива и систему инжектора на длительный срок. Кроме того, очистка топлива значительно снижает риск повреждения внутренних элементов двигателя из-за некачественной топливовоздушной смеси.

Топливный фильтр Форд Фокус 2 имеет стандартное устройство, но неудобен для обслуживания и замены. Особенно это касается фильтра грубой очистки, расположенного на топливном насосе в бензобаке. Его задача это очищение бензина от крупных частиц. Второй фильтр в подкапотном пространстве служит для тонкой очистки топлива перед попаданием в форсунки и непосредственно в камеры сгорания цилиндров. Использование загрязнённых фильтрующих элементов губительно для работы двигателя и топливной системы в целом.

Ford Focus Hatchback › Logbook › Замена топливных фильтров

Всем привет! Сегодня расскажу о замене топливных фильтров. Пробег по приборке приближался к 150, пора бы посмотреть, как у насоса дела. Форд, как известно, славится «отличной» ремонтопригодностью. Топливный фильтр тонкой очистки находится внутри модуля топливного насоса и ставится якобы на весь срок службы. Топливный фильтр на весь срок службы? Ну да, ну да. Модуль топливного насоса находится в баке, и чтобы его извлечь, нужно либо снимать бак, либо резать кузов, ибо лючка для обслуживания нет. У меня есть лёгкая фобия, что насос может сдохнуть в дороге. Поэтому я вандал, который выбрал дырку в кузове) Ну серьёзно, доступ к насосу упрощается в разы, ремонт в полевых условиях упрощается. Итак, закупился запчастями. Набор стандартный — фильтр тонкой очистки Lynx LF-964M и фильтр грубой очистки Krauf KR2222F.

Фильтр тонкой очистки

Фильтр грубой очистки

Также купил вазовские гофрированные топливные трубки (оказалось, вообще не зря! В итоге штук 5 трубок запорол, пока получил хороший результат). Начал с дырки в кузове. Откинул заднее сиденье и с помощью ножниц по металлу вырезал люк.

Режем здесь!

Последствия лёгкого вандализма

Отключил разъём насоса и завёл машину, чтобы немного стравить давление в системе. Скажу сразу, даже после того, как машина глохнет, давление ещё остаётся. Трубку с насоса нужно снимать аккуратно, чтобы не залить всё бензином. Гайку открутил с помощью двулапого съёмника — упёрся лапами в ушки на крышке и открутил за корпус съёмника. Универсальная вещь, однако. Как-то им же утапливал поршни в суппортах) Достал насос. Я тут первый за 10 лет) Модуль в равномерном налёте, весьма грязный.

Насос. По виду — ранее не снимался никогда

Снял датчик уровня топлива (сидит на защёлке), снял нижнюю крышку. Сетка грубой очистки чёрнющая. Вытащил бензонасос и отсоединил разъём. Располовинил фильтр тонкой очистки и крышку, отщёлкнув две защёлки под бензонасосом. Топливную трубку срезал.

Вот что внутри

Сетка грязная-грязная

Старый фильтр, разбил молотком — куча гуталина внутри

Нижняя крышка модуля вся в налёте

Сам насос, родной

Сравнение фильтров грубой очистки

Теперь самое главное — нюансы сборки. Они важны! 1) Новый фильтр высотой 72 мм, а старый — 75. Из-за этого ДУТ оказывается чуть ниже, чем нужно. Казалось бы, всего 3 мм, но у меня указатель уровня топлива стал врать почти на четверть бака в плюс! Решение — подгибать поплавок. От нижнего сгиба прутка поплавка до плоскости я намерял около 13 мм с родным фильтром и 10 — с новым. Подогнул поплавок так, чтобы с новым фильтром получить те же 13 мм. Датчик стал показывать более-менее правильно. 2) Трубка от топливного фильтра к крышке насоса. О, как много в этом звуке)) Чтобы надеть трубку на штуцеры, её надо греть. Причём грань между «недогрел» и «перегрел» очень тонка. Грел я строительным феном. При нагреве трубка начинает размягчаться. Если сильно перегреть — сминается при надевании. Если недогреть — хрен натянешь. Родную трубку запорол (перегрел), в ход пошли вазовские. Вроде как поймал оптимальный нагрев и и натянул и на фильтр, и на крышку полностью. Для надёжности зафиксировал хомутами. Казалось бы, всё хорошо? Нифига. После сборки машина, если постоит хоть чуть-чуть, заводиться стала со второго раза — давление в топливной магистрали не держалось. Проблема была в том, что трубка без хомутов прокручивалась на штуцерах. Сильно растянулась от нагрева. Даже если сорвать её при этом сложно, никакие хомуты не спасут — давление не будет держаться. В итоге всё же удалось хорошо натянуть трубку. Зажимал её в тисках (аккуратненько!), немного грел кончик, а потом насаживал штуцеры крышки и насоса грубой силой, чем сильнее натянутся — тем лучше. В идеале — до упора. Идёт туго! Помогает вставленный в трубку болт подходящего диаметра, он не даёт ей сминаться. Правда, работает это только для одной стороны по понятным причинам)) Только так трубку удалось надеть плотно и герметично. Она не прокручивается даже без хомутов, хотя на всякий случай я их оставил. Давление держится, даже после пары дней стоянки машина заводится с полпинка. В итоге ушло штук 5 вазовских трубок ценой по 70 рублей, но зато получен бесценный опыт.

Модуль собран

Фух! Процесс оказался довольно длительным и непростым. Пока победил проблемы с ДУТ и топливной трубкой, снимал насос раза три… Крышку в кузове пока сделал из родного вырезанного металла, приклеив на виброизоляцию. В планах сделать аккуратную крышку на болтах. В конечном итоге результатом доволен. Шумнее насос работать не стал. Надеюсь, что продлил ему жизнь. Всем удачи!

Процесс замены топливного фильтра в Ford Focus 1

Рассмотрим подробную инструкцию по замене на первых версиях Фокусов.

Инструменты

Для выполнения задачи потребуется:

• набор гаечных ключей — потребуются инструменты на 7 и 8;
• вороток с удлинителем;
• сам фильтр;
• ветошь.

Алгоритм действий

Процедура ремонта и замены ТФ на первой версии Фокусов выполняется так:

1. Авто загоняется в гараж с ямой либо на эстакаду.
2. Сбрасывается давление в топливной магистрали. Для этого надо открыть моторный отсек и найти блок с предохранительными устройствами. Извлекается элемент, отвечающий за работу насосного устройства, для демонтажа используются щипцы.
3. Включается зажигание, выполняется запуск силового агрегата. После старта мотор проработает несколько секунд, пока не заглохнет. Это свидетельствует о сбросе давления. Попробуйте еще раз покрутить стартером, двигатель не должен завестись.
4. Фильтрующее устройство находится в специальной нише рядом, в районе топливного бака. Залезьте под днище и вы увидите фильтр, расположенный в задней части машины справа.
5. К устройству подсоединено две магистрали. Оставляем зеленую, поскольку она обеспечивает обратную подачу горючего в бак, а второй патрубок отсоединяем. Если на магистрали имеются загрязнения, их надо удалить. При отсоединении будьте аккуратны, так как из фильтрующего устройства и патрубков выйдет немного топлива.
6. При помощи ключа на 8 надо открутить винт, фиксирующий ТФ к кузову машины. Извлеките устройство с креплением. Для отсоединения крепежного элемента ослабьте болт ключом на 7.
7. Установите на место новый ТФ. Процесс сборки выполняется в обратной последовательности. Подсоедините обратно топливные магистрали и надежно зафиксируйте их. Когда раздастся щелчок при подключении, можно считать, что патрубки соединены правильно. Установите на место предохранительный элемент и заведите двигатель. Могут возникнуть сложности с его запуском, но в итоге он будет заводиться нормально. Фотоотчет по замене приведен ниже.

Инструкция по замене топливного фильтра на Форд Фокус 2 дизельной модификации

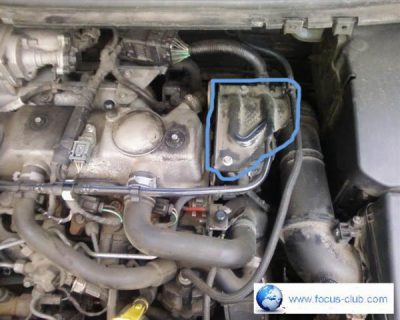

1. Топливный фильтр на данной модели авто располагается в подкапотном пространстве, справа от двигателя. Его закрывает крышка, которая крепится болтами на «8». Открутите их и снимите крышку.

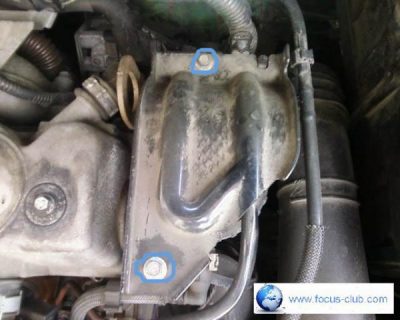

1. Теперь вы можете лицезреть сам очистительный элемент, на котором покоится откручивающийся штуцер, отвечающий за слив загрязненной жидкости.

1. Для того чтобы топливо сливалось через нижний штуцер, нужно слегка открутить вот этот болт сверху фильтра. Вначале откручиваем его немного, только потом будем откручивать нижний штуцер.



1. Подставьте тару для слива дизеля.

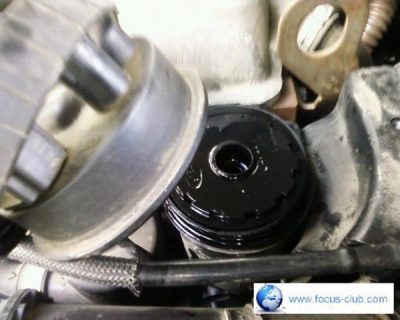

1. Далее снимите крышку топливного фильтра, за которым вы увидите сам фильтрующий элемент. Протрите его тряпкой и отсоедините от корпуса.

1. После этого возьмите новый фильтр и поместите его в имеющийся модуль. Затем залейте в него дизель и подождите, пока он заполнит всю полость фильтра.

1. Далее необходимо собрать все части в обратной последовательности, не забывая о штуцерах.

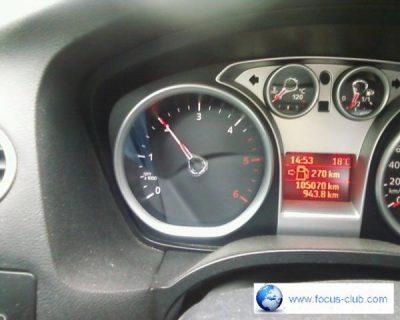

1. На последнем этапе запустите мотор и нажмите педаль газа (2 тыс. об/мин). Двигатель должен поработать в течение одной минуты, чтобы из топливной системы вышел весь воздух.

Со снятием бака

Замена бензонасоса Форд Фокус 2 со снятием бака предпочтительнее, так как не происходит повреждения днища машины. Этот способ официально рекомендован производителем.

Перед выполнением любых работ с системой питания мотора нужно сбросить давление в контуре. Запустите двигатель с изъятым реле. На дорестайлинговых версиях оно имеет обозначение К4.

Новые авто идут с реле R19.

У бака есть тепловой экран. Его нужо снять в первую очередь.

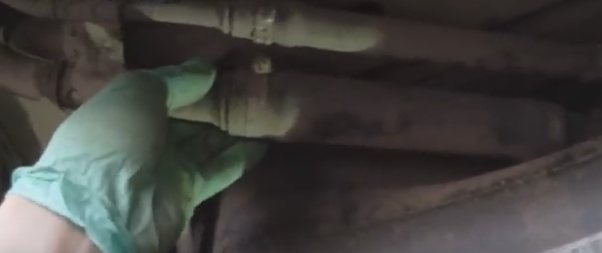

Около бензобака проходят 2 трубопровода. Нажатием на фиксаторы их следует разъединить.

Удалите трубопровод заливной горловины. Для этого нужно послабить хомут и стянуть трубку с выходного патрубка.

Открутите 3 болта крепления металлических лент. Они удерживают бак.

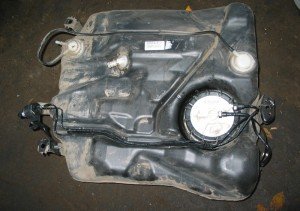

Произведите демонтаж бензобака. Если в нем много топлива, его нужно откачать в канистру. Для слива горючего подходит груша или бензостойкий шланг.

Тщательно очистите поверхность бензобака от грязи. Открутите прижимное пластиковое кольцо. Теперь топливный стакан можно изъять из бака.

Процедура монтажа нового насоса имеет свои тонкости. На его корпусе присутствует стрелка. Она должна быть совмещена с риской на баке. При затягивании прижимного кольца помните, что оно пластиковое. Модуль нужно прочно зафиксировать, но чрезмерную силу лучше не прикладывайте.

Можно ли не снимать?

Для замены бензонасоса без снятия бака потребуется сделать отверстие в полу под задним сидением. Чтобы все получилось аккуратно, используйте шаблон. Вырезать отверстие нужно по проведенной линии.

Используя болгарку или ножницы по металлу, вырежьте окружность.

Осторожно удалите клеммное соединение и патрубки. Закройте ветошью концы топливопровода

При помощи деревянного бруска сорвите фиксирующее кольцо и полностью открутить его.

Извлеките неисправный насос. Чтобы мусор не попал в бензобак, нужно предварительно продуть его поверхность сжатым воздухом.

Края отверстия становятся очагами ржавчины. Их стоит обработать антикоррозийным средством и краской. Оставлять отверстие без заглушки нельзя — в нем будет шуметь воздух при движении на скорости. Закройте дырку лючком от ВАЗ 2110.

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
2. Фильтр крепится к кузову болтом, его и надо отвернуть.
3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
4. Затем фильтр можно снять, отсоединив от хомута.
5. В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем. Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

1. Откидывается задний диван.
2. По проводам, идущим к насосу, определяется его местоположение.

   Провода на топливный насос помогут определить его местоположение

3. Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.

   Вырезанный ножницами лючок обеспечит свободный доступ к насосу

4. Насос держится на гайке, которую надо отвернуть.

Видео: как снять бензонасос Ford Focus 2

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Ford Focus Sedan › Бортжурнал › Замена фильтров бензонасоса

Путем долгих расспросов что да как на ffclub’е, я всё-таки заменил «незаменяемые» (как вещает нам завод-производитель) фильтра бензонасоса.Пробег насоса и авто на момент написания статьи 161000км. Для того, чтобы исключить сразу вопросы про то, не отвалилась ли гофра от насоса за это время, скажу что всё отлично, ибо катаюсь уже с новыми фильтрами и новой гофрой от ВАЗа с конца ноября 14 года. Решил сделать маленький фотоотчётик для тех, кто впервые будет это делать, т.к. не всё так легко как кажется, советы помогут новичкам. Писать про то, как вырезать лючок – смысла нет, все можно найти здесь: Полетел бензонасос Но вставлю фото, чтоб меньше там рыться в поисках:

Размер лючка для вырезания.

Вид на бензонасос после вырезания лючка в кузове авто.

Покупаем вот это:

Фильтр тонкой очистки в колбу бензонасоса, код LF964M, китайская фирма LYNXAUTO.

И фильтр грубой очистки, код 770B443, фирма KRAUF:

Фильтр грубой очистки

Выпилил лючок этим инструментом:

Мой гравёр

Вытащил колбу в сборе, слил бензин в заранее подготовленную ёмкость, н-р срезанная 5л бутылка.

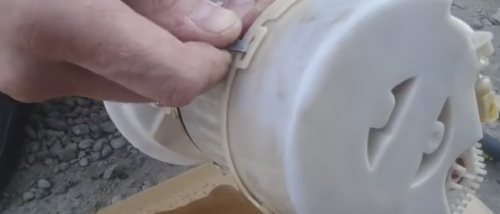

Далее, я естественно попытался отделить верхнюю часть колбы от старого фильтра, но столкнулся с проблемой, т.к. свет был слабый внутри гаража и поиск по форуму насчёт правильности отделения колбы от верхней части ничего не дал: фото разобранной колбы я нашел, а за что дергать для вскрытия колбы — написано не было. Потом свет сделал лучше и разобрался, что к чему, поэтому делаем так: Отщелкиваем нижнюю чашечку, которая закрывает насос и фильтр грубой очистки. После переворачиваем колбу вверх ногами, вытаскиваем сам насос, просто потянув на себя, но параллельно с вытаскиванием насоса помогаем пропихивать черный и красный провода, которые заходят внутрь колбы – это разъём насоса. Меняем фильтр грубой очистки. Для легкости монтажа и полной посадки сеточки нагреваем феном посадочные отверстия сеточки:

Фильтр грубой очистки уже одетый на насос.

После демонтажа насоса смотрим внутрь, где сидел насос и видим 2 белые защелки, которые и удерживают верхнюю часть колбы:

Красным обведены защелки, они получились не в фокусе, сразу не заметил((

Добавляю фото отделенной верхней части колбы от нижней, чтобы получше рассмотреть эти самые защелки:

красным обведены защелки, мешающие отделить части колбы друг от друга.

Срезаем ножом старую гофру, т.к. она дубовая. Далее самое весёлое – одевание новой гофры. Запасаемся двойными перчатками (от одинарных пальцы жжёт не по-детски!). После того, как я испортил гофру, которая была надета на новый фильтр, и одну купленную от ВАЗа, я одел с горем пополам вторую гофру. Описываю процесс. Некоторые пишут, что варили в кипятке, но я грел феном при температуре 200 градусов на вот таком приспособлении, чтобы в руках не держать долго:

Почему именно 200 градусов. При меньшей температуре гофра не до конца разогревается, т.е. недостаточно мягка для надевания на штуцер. При большей температуре происходит оплавление и замятие гофры при одевании, и поэтому она не оденется ПОЛНОСТЬЮ на штуцер!

Фото замятой гофры. Если гофра помялась там, где обведено красным, она не сядет до упора!

После нагрева я пытался сразу и полностью одеть гофру на штуцер, но у меня не получалось одеть её полностью до упора на 2 «волны» штуцера. Она одевалась только на первый, а на второй ни в какую. Выпив чаю и подумав, решил одевать её этапами. 1. Первый этап – одеваем её на первую волну штуцера самой колбы. Я считаю, что удобней сперва одеть один конец гофры на колбу, а затем другой конец на новый фильтр. 2. Второй этап — беру фен, грею гофру том месте, где гофра уже надета и будет надета (чтобы размягчить всю посадочную длину). Нагрел, надевал движениями руки влево-вправо и давил от себя, и о чудо – гофра на месте. Таким же методом одеваем другую сторону гофры на фильтр. Сборку насоса и колбы производим в обратной последовательности

Внимание! При продевании разъёма насоса следите, чтобы провода не защимились внутри колбы. Ощущения после установки

Шум насоса при включении зажигания немного стал громче, при работе — не слышно. Авто, как мне кажется, стало лучше набирать обороты с низов, хотя может это так мне кажется. Буду тестить дальше. Кстати. Фото старого фильтра тонокй очистки, если кому интересно:

Сию процедуру рекомендую всем владельцам фокусов во избежания скорого сдыхания насоса, который не дёшев. Хотя это нужно было сделать уже на 100000-120000 км, а не на 161000, может быть я сделал уже поздно. Буду тестить, умрёт насос — поменяю. Но, как говорится, лучше поздно, чем … К слову сказать, я менял сеточку, что на фото выше, на своей старой ВАЗ 21099 с металлическим бензобаком, 1 раз в год. И в этой сеточке постоянно была ржавчина, наверное от стареющего бака.

Всем ни гвоздя, ни жезла!

Процесс снятия бензонасоса

Несильным нажатием освобождаем бензопровод и снимаем разъём электрического питания.

Обозначаем место нахождения бензонасоса.

Болгаркой вырезаем почти полную окружность в металлическом листе.

Отгибаем получившуюся крышку и получаем доступ к бензонасосу, теперь его можно снять.

Бензонасос удерживается на баке при помощи крышки на резьбе. Упираем в ребро жёсткости крышки деревянную палку и, постукивая молотком, начинаем вращать крышку против часовой стрелки.

Когда вращение становится лёгким, откручиваем крышку рукой и аккуратно вынимаем бензонасос.

На свободной ровной поверхности (стол, тележка), предварительно вытряхнув остатки бензина, разбираем бензонасос: Снимаем крышку с защёлок и открывается доступ к фильтру.

Видно, как фильтр загрязнён. Меняем фильтр на новый и собираем всё обратно. Если же нового фильтра нет, то поступаем по-другому.

Аккуратно снимаем фильтр и помещаем его в растворитель минут на двадцать, после чего энергично вытряхиваем или даже выбиваем, добиваясь полного удаления всех загрязнений. Если результат не удовлетворяет, повторяем процедуру.

Подготовка к снятию бензонасоса

Для того, чтобы снять бензонасос, надо немало потрудится. Конструкция Форд Фокус 2 не предусматривает лёгкого пути, а снимать можно только предварительно демонтировав бензобак. Сделать это можно только на яме или на подъёмнике, к тому же снизу, как правило, гайки и болты могут быть покрыты слоем грязи или даже заржавлены, поэтому снятие и установка бензобака сама по себе может занять несколько часов.

Попробуем «пробить»для себя лёгкий путь. Для этого снимаем задние сиденья, поднимаем шумопоглощающий коврик и находим место, где установлен бензонасос. После этого выполняем обязательно три мероприятия:

• Ключом откручиваем от аккумулятора нулевую клемму и снимаем её;
• Так, чтобы был под рукой, кладём рядом огнетушитель;
• Готовим к работе болгарку с режущим диском по металлу.
