Снятие и установка торпеды на ваз 2110 своими руками

Как легко и правильно снять старую “приборку”

Развороченный в процессе ремонта приборной панели автомобиль выглядит действительно страшно. Вытянутые из салона передние сидения, снятый руль, груда нагромождений электропроводки, торчащая из нижней части авто. По всему обожаемый нами ВАЗ-2110 кажется словно разграбленный с вывороченными наизнанку внутренностями. Для того, чтобы сотворить столь сложную, казалось бы, операцию вам понадобятся лишь пассатижи и отвертка крест.

Приготовьтесь к тому, что предварительный этап разборки украдет у вас большую часть вашего дня. Лучше начать утром. Едва ли у вас получится справиться раньше, чем за пять-шесть часов кропотливой работы. В процессе демонтажа вам предстоит:

• снять сидения в салоне;
• полностью демонтировать теплопроводящие тоннели на полу;
• снять барашек руля вместе в переключателями, находящимися под ним;
• демонтировать приборную панель вместе с накладкой;
• то же касается реле и прочих разъемов, доступных после демонтажа бардачка. Снимается гидрокорректор фар ВАЗ-2110 и прочие регуляторы на панели.

К корпусу автомобиля стоковая панель ВАЗ-2110 крепится набором саморезов и двумя шпильками в области теплового тоннеля печи, направляющего воздушные потоки на боковые стекла. После откручивания саморезов помешать вам снять панель могут лишь неотключенные жгуты электропроводки, с которыми вы уже знаете, что делать. И, раз уж вы решили заняться заменой “приборки”, неплохой идеей также окажется модернизация панели для индикации.

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами. И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Различия автомобилей

Особенностью рулевого управления приоры является большой люфт рулевого колеса, к которому нужно привыкнуть. На большой скорости машину приходится как бы «ловить на дороге». Поэтому многие водители в сое время отдавали предпочтение ВАЗ 2110, ведущей себя на скорости более уверенно. Но все равно на поворотах и при зигзагообразной езде движение ВАЗ 21104 более комфортно и уверенно, чем у его предшественника. Приора на скорости ведет себя более динамично, если на нее между опорами передних стоек поставить соответствующую растяжку. В этом случае водители отмечают улучшение управляемости.

Двигатели обеих машин отличается надежностью и простотой. У приоры двигатель выигрывает по техническим характеристикам, но восьми и шестнадцати клапанные агрегаты по тяговым свойствам обеих машин сильно не различаются. Кто-то скажет лучше один или другой, но в целом можно сказать, что все это одно и тоже.

Трансмиссионного шума в приоре немного меньше и в салоне наверное чуточку тише. Но скорее всего это связано с тем, что разработчики хорошо поработали над шумоизоляцией в ВАЗ-21104.

И все-таки в приоре ехать тише и комфортней. Размер салонов у автомобилей абсолютно одинаковый. Сиденья и весь пластик подходят от одной машины к другой. Правда сиденья на приоре немного выше. Этот факт обрадует водителей с маленьким ростом и разочарует великанов.

Приора в свое время пользовалась огромным успехом на постсоветском пространстве. В кавказских республиках это была самая продаваемая машина. В целом же нельзя с уверенностью сказать какая машина лучше, а какая хуже. Каждый свой выбор делает сам, исходя из личного опыта.

Инструкция по монтажу и ремонту

Замена панели, особенно если устанавливаете на старый ВАЗ 2112 представляет собой определенную сложность. На старых машинах нет части тех функций, под которые панель имеет кнопки. Может потребоваться поработать над проводкой.

Инструменты и материалы

Инструменты потребуются стандартные.

А вот дополнительных материалов нужно определенное количество:

• понадобятся заглушки для лишних кнопок, которые не нужны на старом автомобиле;
• воздухопровод;
• различные вставки, кнопки (5 штук) и колодки;
• новый жгут проводов, подходящий для схемы подключения;
• кронштейны для крепления приборного щитка;

Алгоритм действий

Вначале нужно снять старую панель. Делается это также, как и на других моделях машин производства ВАЗ.

При установке, нужно заменить замок зажигания на десяточный или калиновский, в зависимости от того, сколько клемм на колодке к замку. Можно оставить и старый и переставить провода, но новый и работать и смотреться будет лучше.

Нужно заменить проводку панели приборов. Также, подключить габариты дополнительными двумя проводками в ш4/13 и ш3/13 на монтажном блоке. Это относится к старым блокам, с 11 местами под реле.

В зависимости от того, инжектор или карбюраторная, подключение имеет свои нюансы. Если покупали цельную заводскую панель, то к ней должна прилагаться инструкция. Вкратце можно отметить, что на инжекторе не ставится датчик скорости, учтите это при установке.

Большую помощь может оказать электросхема автомобиля. Если ее нет, то можно найти в интернете. Есть некоторые различие в ней между ВАЗ 21124, 2111 и другими вариантами машин, так что найдите именно свою.

Если после включения не работает панель приборов, проверьте правильность подключения проводки – обычно ошибка именно в этом.

Подготовим новую накладку на торпеду к установке

Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости. Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту.

Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем.

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

1. Применять крепления из комплекта евро накладки.
2. Применять крепления со старенькой накладки (от сверлить).
3. Подключение разъемов, клавиш европанели делаем по инструкции:

Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой.

Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов. Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов.

Самостоятельный тюнинг и шумоизоляция торпеды ВАЗ 2110

Замена всей торпеды или ее накладки может понадобиться не только из-за того, что ну вот не нравится она, и все тут. Хотя этот вариант занимает не последнее место в списке причин, поскольку не слишком много фантазии проявили конструкторы, разрабатывая панель приборов.

Но далеко не все автовладельцы знают, как своими руками происходит замена, а также – как сделать так, чтобы торпеда на ВАЗ 2110 выглядела более круто и современно, и не скрипела, как старая арба, хотя наверняка хотели бы этому научиться. Начнем с вопроса: а зачем это вообще может понадобиться?

Накладка панели ВАЗ 2110 Каштан

Как Снять Торпеду Ваз 2110 Старого Образца

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

В большинстве случаев автомобилисты демонтируют стандартную панель именно по причине скрежета и скрипа. Есть несколько вариантов обновленной панели для ВАЗ-2110, которые отличаются между собой своим дизайном. Панель в продаже есть в виде комплекта:

1. Новая версия панели, значительно отличающаяся от заводского дизайна.
2. Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
3. Комплект проводов и колодка для выключателя.
4. Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
5. Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Демонтаж

Снятие торпеды отнимает много времени, так как под ней огромное количество проводов, по которым распределяется электричество по всему салону. Крепления на торпеде автомобиля ВАЗ-2110 хрупкое, поэтому каждое действие при демонтаже должно быть аккуратным.

Если повредить крепления, панель будет невозможно плотно установить на прежнее место, а скрипов и шума во время движения существенно добавится.

В большинстве случаев для улучшения дизайна полностью снимать панель нет необходимости, достаточно демонтировать только верхнюю часть, но есть нестандартные ситуации, поэтому в статье предложено описание полного разбора.

инстаграм egor_khodyev группа вк я в вк .

Инструменты

• набор ключей и отверток;
• маркер;
• этикетки на клеевой основе.

В основной работе будут задействованы ключ на 10 и крестообразная отвертка. Понадобится и маркер на водной основе, так как он хорошо смывается, он необходим, чтобы не перепутать снятые детали. Это относится и к клеящимся этикеткам. Деталей и проводов слишком много, поэтому полагаться на память не стоит. Наклейки и маркированные пометки помогут вспомнить начальное место всех составляющих.

Подготовительная работа

Некоторых устраивает демонтаж без снятия остальных составляющих салона, но это отбирает лишнее время и усложняет процесс в целом. Чтобы не добавлять себе работы, рекомендуется освободить салон для свободного передвижения. Строго соблюдая последовательность, надо снять:

• кресла;
• бардачок;
• руль;
• разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.

Нижнюю часть демонтируем таким же образом. Следующее – устранение бардачка, после него следует снять реле и монтажный блок. По мере разборки нужно маркировать все провода

Особое внимание необходимо уделить спидометру

Снятие торпеды пошагово

1. Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
2. При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
3. Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
4. Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
5. Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
6. Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.

Торпеда демонтирована, и ее легко можно заменить, поставив новую панель от ВАЗ-2110 или тюнинговать, используя более престижную панель. Сборка должна происходить в обратной последовательности.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия

1. Снимаем приборку, как это сделать я уже вам рассказал ранее
2. Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
3. Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
4. В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
5. Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
6. Далее обшиваем приборную панель шумкой.
7. Устанавливаем торпеду обратно.

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

1. Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
2. Далее снимаем крышки с обеих сторон.
3. Снимаем заглушку возле ручника.
4. Откручиваем шурупы слева и справа центрального тоннеля.
5. Откручиваем саморезы сзади центрального тоннеля.
6. Снятие пластика центрального тоннеля.
7. Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
8. Снимаем чехол ручки кпп.
9. Гаечным ключом откручиваем воздуховод обогрева салона.
10. Снятие воздуховода.
11. Откручиваем крепления центральной панели спереди.
12. Откручиваем крепления центральной панели сзади.
13. Окончательно снимаем панель.
14. Свинчиваем саморезы бардачка.
15. Осуществляем снятие бардачка.
16. Отсоединяем провода подсветки бардачка.
17. Откручиваем шурупы внутри пространства на месте бардачка.
18. Откручиваем оставшиеся саморезы по сторонам торпеды.
19. Откручиваем болты торпеды следующим образом как на фото.
20. Снятие воздуховода.
21. Откручиваем гайку на торпеде под воздуховодом.
22. Спускаем торпеду со шпилек.
23. Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Подготовим новую накладку на торпеду к установке

Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости. Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту.

Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем.

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

1. Применять крепления из комплекта евро накладки.
2. Применять крепления со старенькой накладки (от сверлить).
3. Подключение разъемов, клавиш европанели делаем по инструкции:

Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой.

Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов. Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов.

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

В дизайне автомобиля ВАЗ-2110 торпеда является самой показательной частью. Каждому водителю хочется в процессе езды сидеть в красивом и дорогом салоне. Но заводская панель имеет угрюмый угловатый вид. Это становится особо заметно, после долгой эксплуатации машины, когда на ней начинают появляться потертости и царапины.

Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

В большинстве случаев автомобилисты демонтируют стандартную панель именно по причине скрежета и скрипа. Есть несколько вариантов обновленной панели для ВАЗ-2110, которые отличаются между собой своим дизайном. Панель в продаже есть в виде комплекта:

1. Новая версия панели, значительно отличающаяся от заводского дизайна.
2. Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
3. Комплект проводов и колодка для выключателя.
4. Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
5. Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

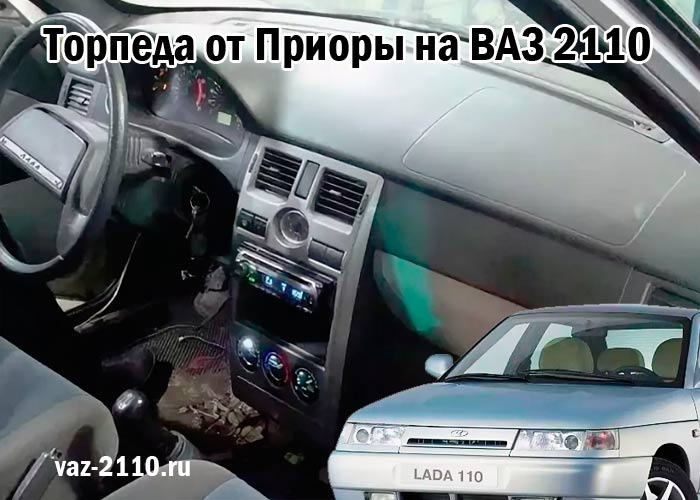

Торпеда от Приоры на ВАЗ 2110

Для обновления надоевшего внутреннего дизайна своей машины есть много способов. Можно перетянуть салон и сиденья, поставить какие-нибудь дополнительные опции и прибамбасы. И если вы на ВАЗ 2110 хотите, что-то изменить, то самый лучший вариант поставить в салон десятки некоторые элементы от лады приоры. Удобство заключается в том, что почти все элементы приоры (сиденья, панель, пластик) идеально подходят на десятку. Поставив какие-то части салона от других автомобилей (например от иномарки), вам придется, что-то резать, подтачивать, подгонять и выдирать. А большинство элементов салона приоры без проблем подходят на ВАЗ 2110.

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

• Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
• Просто придать, так сказать, дорогой вид автомобилю.
• Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.

Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:

• Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
• Пластик с деревянными, или кожаными вставками.

Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

Как Разобрать Щиток Приборов Ваз 2110

Как стремительно и аккуратненько на ВАЗ 2110 разобрать панель

Предпосылки

Машина повсевременно подбрасывает трудности, которые приходится решать либо используя самостоятельные познания, находчивость и подсказки опытнейших автолюбителей, либо же – методом воззвания в сервис. В последнем случае итог будет дороже, но далековато не всегда – лучше.

Даже если вы не собираетесь делать это прямо на данный момент, все таки не помешает знать, как верно разобрать панель на ВАЗ 2110, и уж тем паче – если вы за шаг от этой работы.

Панель устройств ВАЗ 2110

Когда это нужно

Следует увидеть, что панель приборов на ВАЗ 2110 не отличается особенной прочностью, потому ее можно просто разрушить. Либо же она поизносилась, потерлась, поцарапалась.

Но часто причина в другом: и дизайн хотелось бы покрасивее, ну и далековато не всех устраивает «штатная» подсветка. А есть более современные, светодиодные, элегантные. Но чтоб что-то поменять либо вообщем поменять, нужно поначалу разобрать старенькую панель приборов.

Порядок разборки

Многих интересует, можно ли снять приборную панель ВАЗ 2110 без того, чтобы «снести» пол салона? Наверное, можно, но уж очень это будет неудобно.

Поэтому действуем по такому плану:

1. Приготовим маркер и самоклеящиеся ярлычки (которые обычно клеят на товар). Их можно купить в точках, где продаются всякие мелочи типа салфеток, пакетиков и т.п, а также – в магазинах канцтоваров;
2. Убираем из салона передние сиденья;
3. Откручиваем по бокам саморезы, снимаем тоннель (вначале – верхнюю его часть, затем нижнюю);
4. Выполняем разбор кожуха рулевой колонки, снимаем его и руль. Для этого нужно открутить 3 самореза и 4 винта. Учтите, что руль ВАЗ 2110 на шлицах сидит весьма плотно, поэтому снимать его нужно, раскачивая и дергая, но остерегаясь резкого удара в лицо, если вдруг переусердствуете, и он вылетит;
5. Дальше – подрулевые переключатели. Их тоже нужно снять;
6. Не забываем все маркировать и записывать на листке, что за чем снимаем;
7. Откручиваем отделение для перчаток (на «понятном» языке – бардачок) и тоже вынимаем;
8. Далее следует разбор монтажного блока и его крышки. Для этого следует отсоединить все разъемы и реле;
9. Вот мы почти открыли панель приборов на ВАЗ 2110. Остается снять накладки стоек, открутить гидрокорректор фар и протолкнуть его вовнутрь;
10. Теперь главная задача – открутить саморезы, крепящие панель приборов к кузову. Чтобы снять ее окончательно, необходимо выкрутить две шпильки, находящиеся под крышками туннелей для подачи воздуха на боковые стекла.

Приборная панель ВАЗ 2115, разборка- сборка

Разбрка- сборка приборной панели ВАЗ 2115, Нива- Тайга. Светодиодная подсветка одометра 2115- .

После всех этих манипуляций панель повисает, и ее удерживают лишь рулевой вал и нижний воздухоход.

Что делать с проводами?

Вы, наверняка, поразитесь количеством проводов, находящихся в запанельном пространстве, и предназначенных для питания разнообразных приборов в вашем ВАЗ 2110. Удобнее было бы снять все вместе с комком проводов. Но не торопитесь.

Вряд ли вы собираетесь менять что-либо на совершенно новой машине, поэтому в дальнейшем вы будете долго разбираться какой провод от чего, и как его подсоединить.

Чтоб не оказалось, что разборка прошла довольно гладко, а обратная сборка привела в легкий ступор.

Разобранная панель приборов ВАЗ 2110

Поэтому постарайтесь отсоединить все разъемы и провода, которые сможете. Теперь можно окончательно снять панель и убрать ее из машины. По свежим следам не забудьте отдельно выделить (можно связать в кучу) весь жгут проводов, принадлежащих непосредственно панели приборов, а остальные пометить самоклейками. Это вам очень поможет, когда начнете установку нового оборудования.

Видео «Европанель на ВАЗ 2112»

Часто задаваемый вопрос, где приобрести и как поставить своими руками евро панель или накладку на торпеду на ВАЗ 2110. Это не удивительно, древняя панель десятки уже надоела и охота, как то обновить салон. В данной статье я покажу, что надо для того, чтоб поменять старую торпеду ВАЗ 2110 на евро и много важных моментов с которыми столкнетесь при замене старой торпеды.

В начале давайте определимся, что такое «установка торпеды на ваз 2110». По сути различается лишь накладка на панель, а нижняя часть панели остается старой. Выходит, что торпеда разборная и состоит она из 3-х частей. Идет речь, как раз о самой верхней накладке, потому поставить ее не так трудно, как менять торпеду авто полностью.

Алгоритм демонтажа

• Снимаем, убираем из салона передние сиденья, пусть не мешают производить разбор;
• Отключаем питание от АКБ;
• Рулевое колесо ВАЗ 2110 опускаем в нижнее положение;
• Отвинчиваем саморезы, с помощью которых крепятся накладки панели. Это два самореза с обеих сторон тоннеля. Теперь можно снять щиток;
• Осуществляем снятие заглушки на тоннеле в центре, поддевая ее отверткой;
• Выкручиваем саморезы центрального тоннеля, чтобы снять его. Перед этим отключаем от прикуривателя провода;
• Производим снятие воздуховода для обогрева салона ВАЗ 2110. Для этого, отсоединив чехол от коробки передач, нужно поддеть отверткой защелки, затем снять воздуховод;
• Производим снятие центральной панели, открутив ее от пола;
• Теперь уже есть возможность разобрать торпеду. Вначале откручиваем крепление, на котором держится бардачок, отключаем его от подсветки, вынимаем;
• В отверстии, где находился бардачок, по обе стороны убираем саморезы, а также – непосредственно за бардачком;
• Откручиваем крепление торпеды ВАЗ 2110 ключом и отверткой;
• Возле левой стойки вытаскиваем воздуховод, поддев его отверткой;
• С особой аккуратностью нужно снять торпеду, руками поддерживая ее, при этом откручивая гайку накидным ключом. Затем, приподняв ее вверх, снять со шпилек;
• Теперь нужно снять все провода, помечая по ходу разбора маркером, чтобы при обратной установке не путаться;
• Стала возможной замена накладки и проведение работ по шумоизоляции.

Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола Снимаем щиток (Левый аналогично) Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля и два в задней части Приподнимаем крышку облицовки тоннеля пола Отсоединяем разъемы проводов прикуривателя Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола Ключом «на 10» отворачиваем гайку крепления воздуховода обогрева салона и снимаем воздуховод Головкой «на 10» отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола и две гайки заднего крепления Снимаем корпус облицовки тоннеля пола Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика Придерживая вещевой ящик отсоединяем провода от плафона освещения и снимаем ящик Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева — под крышкой монтажного блока и справа — под вещевым ящиком Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов Крестообразной отверткой и ключом «на 8» отворачиваем два винта крепления панели приборов к кронштейну контроллера Поддев отверткой извлекаем боковые сопла вентиляции и отопления салона Головкой «на 10» отворачиваем две гайки верхнего крепления панели приборов Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар Снимаем панель приборов Поддеваем отверткой воздуховод обогрева ног и отсоединяем его от корпуса воздухораспределителя

Подготовим новую накладку на торпеду к установке

Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости. Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту.

Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем.

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

1. Применять крепления из комплекта евро накладки.
2. Применять крепления со старенькой накладки (от сверлить).
3. Подключение разъемов, клавиш европанели делаем по инструкции:

Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой.

Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов. Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов.

Ваз 2112 тюнинг приборной панели установкой «евро» торпеды

Ваз 2112 тюнингованые приборные панели становятся очень распространенным явлением, и переходят из раздела непозволительной роскоши, в область тюнинга, доступного каждому желающему, ограничивается только фантазией хозяина. Сейчас модно установить «евро» торпеду, вместо стандартной, кроме того, обтяжка кожей или модной тканью (алькантарой), и самым распространенным и доступным становится на ваз 2112 тюнинг щитка приборов, так как прост в исполнении и привлекателен.

Устранение шумов

В основном панель гремит как из-за неправильной установки, так и из-за того, что ее три части, из которых она состоит, касаются друг дружки, из-за чего в салоне скрипит и гремит.

https://youtube.com/watch?v=e2j62cWAmXs

Именно поэтому необходима шумоизоляция, о чем изготовители не позаботились должным образом, а доработка предстоит именно владельцу. В качестве шумоизоляции можно использовать моделин. Им можно оклеить:

• Все места, где три части панели соприкасаются;
• Те части панели, где она соприкасается с магнитолой, бортовым компьютером и т.п.;
• Закрываются моделином и все отверстия под болтики. Вкручивать их это не помешает, но будет дополнительная шумоизоляция, а также защита от потерь тепла;
• Бока бардачка;
• «Черный ящик» в тех местах, где он соприкасается с панелью.

https://youtube.com/watch?v=p_CpOs64yas

Заднюю часть панели лучше оклеить битопластом. Есть совет — использовать дополнительно также виброматериал, но это не обязательно.

https://youtube.com/watch?v=bkIhzZ8048U

Остаток битопласта можно уложить на дно бардачка. Теперь проведенная собственными руками шумоизоляция избавит от скрипов, а замена накладки будет радовать глаз.

https://youtube.com/watch?v=A7qR0tUVgYA

Устранение шумов

В основном панель гремит как из-за неправильной установки, так и из-за того, что ее три части, из которых она состоит, касаются друг дружки, из-за чего в салоне скрипит и гремит.

Именно поэтому необходима шумоизоляция, о чем изготовители не позаботились должным образом, а доработка предстоит именно владельцу. В качестве шумоизоляции можно использовать моделин. Им можно оклеить:

• Все места, где три части панели соприкасаются;
• Те части панели, где она соприкасается с магнитолой, бортовым компьютером и т.п.;
• Закрываются моделином и все отверстия под болтики. Вкручивать их это не помешает, но будет дополнительная шумоизоляция, а также защита от потерь тепла;
• Бока бардачка;
• «Черный ящик» в тех местах, где он соприкасается с панелью.

О самостоятельной замене торпеды в автомобилях ВАЗ 2113-2115 детально рассказано в данной статье: https://vazweb.ru/desyatka/salon/samostoyatelno-snimaem-torpedo-s-vaz-2113-2114-i-2115.html

Заднюю часть панели лучше оклеить битопластом. Есть совет — использовать дополнительно также виброматериал, но это не обязательно.

Остаток битопласта можно уложить на дно бардачка. Теперь проведенная собственными руками шумоизоляция избавит от скрипов, а замена накладки будет радовать глаз.
