Трещина в блоке или головке блока цилиндров, симптомы, как определить и заделать

Признаки образования трещины

Существует несколько основных симптомов, при появлении которых следует незамедлительно обратиться в сервис обслуживания. Они могут быть следствием трещин на двигателе или других проблем с автомобилем. Следующие признаки встречаются чаще всего.

1. Двигатель стал часто перегреваться. Если образовались трещины, через них может вытекать охлаждающая жидкость, из-за чего и случается перегрев. Иногда причиной также может быть прогар или дефекты прокладок блока цилиндра.
2. Неисправность прибора, который контролирует температуру. Затягивание решения этой проблемы может привести к перегреву и деформации двигателя.
3. В расширительном бачке появляются воздушные пробки и скачет давление.
4. Датчик температуры показывает некорректные данные. Если вы заметили, что стрелка датчика постоянно скачет с высоких показателей на низкие в хаотичном порядке, это может свидетельствовать о постоянных скачках температуры двигателя во время работы.
5. Вибрирование двигателя. Это главный признак, по которому можно обнаружить трещины. Если при движении в гору двигатель троит или вибрирует, скорее всего на нём появились дефекты.

Вероятные симптомы и причины

Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ

Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору

Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Статья в тему: 5 ступенчатая коробка передач easytronic

Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.

Ремонт трещин ГБЦ на дизеле

Способов устранения разломов много — все зависит от объема повреждения. В некоторых случаях блок лучше полностью заменить, чем пытаться его отремонтировать. Если повреждена гильза, то ее тоже меняют. Но здесь мы будем говорить о том, что делать, если деталь нужно именно отремонтировать.

Подготовка

Прежде всего дефект чугунного блока нужно зафиксировать. При помощи фрезы или отрезного абразивного круга на трещине проделываем канавку. Ее глубина не должна превышать 2 мм. Чтобы разрыв «не расползался», засверливаем его по краям. Также трещину прихватываем штифтами или сваркой. Прихватку нужно сделать минимум в 2 местах.

Теперь обрабатываемой поверхности нужно придать необходимую для сцепления шероховатость. Лучше всего подойдет абразивный состав К-00-04-16. Абразивный порошок наносим на поверхность под давлением, пока не будет достигнута нужна степень адгезии. Для этого применяем абразивоструйный аппарат СД-6. Использовать его нужно на третьем режиме.

Сварка

Этот способ – самый распространённый, но важно чётко соблюдать регламент. Если при сварке допустить ошибку, при работе мотора швы разойдутся

Перед сваркой засверливаем концы разлома — так предотвратим его «расползание». Засверливаем под углом 90 градусов.

БЦ предварительно разогреваем до 650 градусов. Потом накладываем сварочный шов. В качестве присадки используем чугунный прут. Потом остужаем разогретую сваркой деталь. Охлаждение должно быть постепенным, иначе шов разорвется. Заваривание шва должно быть на холодной детали. Сварка проводится медными электродами в железной обертке. Наложенный шов обрабатываем эпоксидной пастой — для этого лучше использовать шпатель. Шов подсушиваем при комнатной температуре. По завершении работ шов шлифуем.

SEAL-LOCK

Трещина в ГБЦ может быть заделана и этим, надо сказать, довольно непростым способом. Плюс способа в том, что никакой сварки и даже снятия двигателя не требуется. Разломы заделываются металлом.

Прежде всего трещину надо локализовать, рассверлив по краям. Затем вдоль трещины с разных сторон делаем несколько отверстий, в которые помещаем скобы для стяжки. Стягивающие скобы есть разных видов. Они отличаются как по длине, так и по форме. На СТО их могут сделать и под заказ, если того потребует конфигурация разлома.

Между установленными скобами при помощи дрели делаем отверстие. Метчиком в нем нарезаем резьбу. Полученное резьбовое отверстие обрабатываем специальной жидкостью для предотвращения окиси. После этого вкручиваем металлическую заглушку — такую можно купить на СТО. Она сделана из специального металла, вступающего в активный контакт с металлом БЦ. На той части заглушки, которая после вкручивания остаётся на поверхности, делаем подпил. В этом месте ее легко сломать. Выступающую часть аккуратно зашлифовываем.

Затем делаем следующее отверстие и повторяем процедуру. Процесс продолжаем до тех пор, пока вся трещина не окажется заполнена заглушками. По завершении работ образуется шов. Его спрессовываем дополнительно – это нужно для ликвидации оставшихся пустот. Для этого используем пневматический молоток. В результате получится прочный шов, намного качественнее сварочного. Его преимущества:

• перепады температуры ему не страшны;
• прочность;
• отсутствие напряжения металла.

Наложение эпоксида

Суть этого способа в том, что на поверхности разлома появляется слой из стекловолокна и эпоксидной смолы. Сначала обрабатываемый участок обезжириваем для лучшей «приживаемости» состава. Затем по очереди накладываем эпоксидку и стекловолокно. И то, и другое кладём в несколько слоев, но завершающим слоем должна быть эпоксидная смола.

Способов заделать разлом в БЦ много — как простых, так и сложных. Но выбирать вариант устранения проблемы нужно, исходя из степени повреждения.

Превышение допустимой разности температур

«Рукотворное» механическое воздействие

Типичные места образования трещин в ГБЦ

Признаки наличия трещин

Как можно проверить?

Диагностика при помощи жидкости

Ремонт повреждений своими руками

В каких случаях нужна замена?

Подготовка головки для сварки

Сварка головки блока цилиндров

Эпоксидная паста и заплатка из стеклоткани

Видео «Ремонт трещин ГБЦ своими руками»

Комментарии и Отзывы

Решения проблемы

Один из наиболее распространённых — метод сварки (электро или газовым способом). В случае ремонта блока двигателя, сделанного из чугуна, необходимо предварительно рассверлить трещину на концах на 0,5 см вглубь, затем разделать её на всей протяжённости зубилом, шлифовочным кругом или аналогичным инструментом так, чтобы угол приложения был равен 90 градусам.

Глубина воздействия должна достигать 80% от общей толщины стенки. Прежде чем приступить к проведению сварочных работ, блок необходимо нагреть до температурных значений не менее 600 градусов Цельсия.

Далее необходимо приступить к сварке с использованием нейтрального пламени газовой горелки (метод газосварки),применяя пятимиллиметровый (в диаметре)присадочный прут из меди или флюс. Металл на место повреждения наносится равномерно, сплошь, с допуском выступания шва наружу не более чем на 1,5 миллиметра.

Если для проведения работ используется электросварочное оборудование, можно обойтись и без нагрева блока двигателя, подлежащего восстановлению. В этом случае необходимо применять обратнополярный постоянный ток. Если же вы желаете установить на место трещины стальную заплату, придётся применять электроды на медной основе в жестяной обёртке.

Для большей сохранности место сварочного шва можно покрыть пастой на эпоксидной основе.

Ещё один способ ремонта растрескавшихся элементов конструкции блока двигателя — заделывание трещин специальной ремонтной пастой на эпоксидной основе. В этом случае область расположения трещины тщательно зачищают изнутри и снаружи, используя щётку на металлической основе. Затем высверливаютв окончаниях трещины отверстия диаметром не более 4 миллиметров и используют их для нарезки резьбы.

В получившееся отверстие вворачивается заглушка из проволоки на алюминиевой или медной основе. Далее поверхность трещины обрабатывают с применением инструмента (зубило, шлиф, круг и пр.) на глубину до 75°/о от общего значения, производя воздействие под углом от 60 до 90 градусов.

По всей длине трещины, отступая от её края в пределах трёх сантиметров, необходимо нанести насечки с помощью инструмента. Подготовленную к ремонту поверхность блока обезжиривают с помощью бензина или ацетона, а затем приступают к нанесению пасты на эпоксидной основе.

Паста наносится в два слоя, каждый из которых не должен иметь толщину более 2 миллиметров. Отвердение материала происходит в течение одних-двух суток,в зависимости от итоговой толщины слоёв. Если же подвергнуть область ремонта нагреву до ста градусов Цельсия, то время отвердения будет сокращено до трёх часов.

Можно также заделать трещины в блоке и головке мотора с помощью стеклотканевой заплаты и уже знакомой нам ремонтной пасты на эпоксидной основе. По сути этот способ мало отличается от предыдущего. Разница состоит лишь в том, что каждый слой нанесённой пасты накрывается дублирующим слоем стеклоткани с последующим покрыванием поверхности такой заплаты пастой и её разравнивания с помощью роликовых приспособлений. Всего слоёв в этом случае может быть не более восьми.

Также можно отремонтировать поверхность блока, установив на неё штифты. В этом случае отверстия высверливаются не только на концах трещины (до 0,5 см вглубь), но и по всему её периметру через 7-8 миллиметров друг от друга.

Далее производится нарезка резьбы и установка прутков из меди (глубина должна соответствовать толщине стенки блока). Затем отсекаются лишние части прутков (в итоге, они не должны выступать над поверхностью более чем на 2 миллиметра).

А в промежутках между установленными штифтами высверливаются дополнительные отверстия, диаметр которых должен на четверть превосходить размер заглушек. В эти отверстия также помещают прутки из меди и производят их обрезку.

Полученный ряд штифтов подвергают чеканке до образования сплошного цельного шва. При желании полученную поверхность можно дополнительно упрочнить, покрыв снаружи пастой на эпоксидной основе. По завершении ремонта блок необходимо подвергнуть опрессовке.

Аналогичным же образом производится починка треснувшей головки блока, но только в случае, если растрескиванию не подверглись области размещения клапанной направляющей втулки, камеры сгорания или седло клапана в области гнёзд.

comments powered by HyperComments

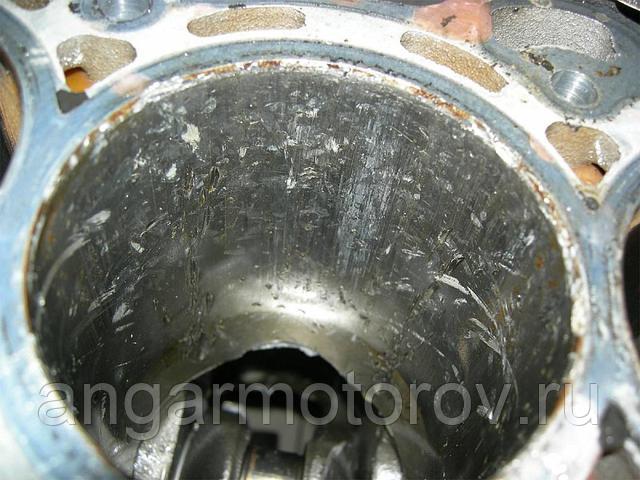

Трещина в блоке цилиндров: признаки

Есть симптомы, при обнаружении которых обязательно нужно диагностировать двигатель на предмет серьезных повреждений. Особенно часто о наличии разломов говорят такие признаки:

1. Постоянный перегрев мотора. Разгерметизация системы приводит к вытеканию масла и перегреву силового агрегата. Проблема может появиться из-за прогорания прокладки.
2. Неисправности термопары. Следствие — перегрев мотора и его деформация.
3. Расширительный бочок не держит давление, в результате появляются воздушные пробки.
4. Температурный датчик выдает неправильные показания. Если стрелка прибора ведет себя беспорядочно, это может говорить о резких изменениях температуры мотора при его работе.
5. Мотор вибрирует. Это главный признак того, что образовалась трещина в блоке цилиндров. На трещину указывает также «троение» двигателя во время высокой нагрузки.

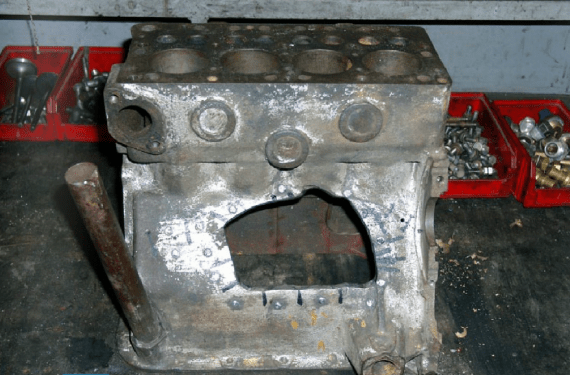

Заделываем трещины в головке и блоке двигателя электросваркой

Реанимации подвергаются все трещины, за исключением тех, которые проходят сквозь клапанные гнезда, зеркала цилиндров, а также плоскости прилегания блока и головки. В последнем случае изделие бракуют, в остальных стараются их реабилитировать, этим-то мы сейчас с вами, уважаемые читатели, и займемся.

В самом начале стоит сообщить о том, что существует несколько способов устранения дефектов. Коротко обо всех.

К первому способу можно отнести заделывание трещин с помощью обычной дрели или электросварки.

В случае если блок чугунный, то концы трещины можно засверлить сверлом и зашлифовать их под углом 90 по всей длине кругом, зубилом или каким-нибудь другим приспособлением.

Если вы выбрали ликвидацию трещин с помощью электросварки, то перед началом работы блок необходимо разогреть до 600-650С. Затем с помощью чугунно – медного присадочного прутка диаметром 5 мм и флюса, нужно нанести сплошной ровный слой, который не должен торчать над поверхностью металла более чем на пару миллиметров. После того, как трещина была заварена, блок следует медленно охладить в термошкафу.

Выше предложенный метод является не единственным, вы можете заварить трещину и без подогрева блока, но для этого вам понадобится электросварка.

Можно использовать более доступный способ, если нет под рукой магнитов. Поверхность, где имеется подозрение на трещины, тщательно промывается керосином или любым растворителем для краски. После этого на поверхность наносится жидкая краска и оставляется на 10-15 минут, далее поверхность протирается ветошью и все дефекты становятся заметны невооружённым глазом.

Также нередко используется способ с применением жидкости. Перед тем как залить в канал воду герметично закрываются все отверстия. В канал после воды под давлением закачивается воздух, можно использовать обычный автомобильный компрессор, после чего канал закрывается и блок оставляется на несколько часов. Места, в которых будет проступать вода, и укажут на наличие трещин. Можно и не ждать несколько часов, для этого блок погружается в воду, и пузырьки воздуха укажут на местоположение дефекта. При устранении трещин следует учитывать, что браться за заделку дефектов на гнездах клапанов, на зеркалах цилиндров и не месте соприкосновения блока и ГБЦ самостоятельно не рекомендуется.

Будет полезно: Как проверить давление ТНВД своими руками?

Как проверить ГБЦ на трещины?

Если говорят о трещине в ГБЦ, то совсем необязательно речь идет о серьезном повреждении. Как правило, на этой детали появляются микротрещины. Их можно определить такими методами:

• механическая опрессовка;
• сканирование при помощи ультразвука;
• анализ магниточувствительным оборудованием;
• гидроконтроль.

Любой из этих способов эффективен. С их помощью определяют, в каком именно месте образовались микротрещины. Увы, далеко не все сервисные центры оснащены специальным оборудованием. Во многих наличие дефектов определяют при помощи воды или воздуха.

Расскажем, в чем суть такой проверки. Внутренняя часть БЦ заполняется водой, а ремонтник наблюдает, в каком месте сочится жидкость. Если для диагностики применяют воздух, накачанная им деталь помещается в воду. Разлом определяется появляющимися на воде пузырьками.

Есть другой способ найти дефект — при помощи магнитов. Место предполагаемой трещины определяем заранее. По ее краям устанавливаем 2 магнита. Расстояние между ними засыпаем металлическими опилками. Если трещина есть, магнитное поле будет разорвано и опилки сконцентрируются в месте разлома.

Как заделать трещину в блоке цилиндров

В зависимости от масштаба повреждения, можно использовать различные способы ремонта блока цилиндров. Стоит отметить, что в некоторых случаях целесообразнее произвести замену блока, а не его ремонт.

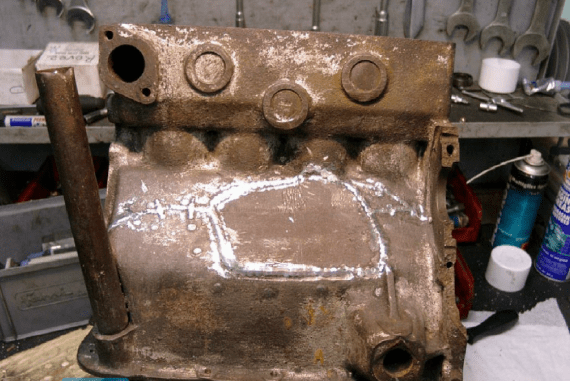

Методом сварки

Самый распространенный способ заделывания трещины в блоке цилиндров. При этом сваривание блока цилиндров достаточно сложная работа, поскольку предполагает четкое соблюдение технологического регламента. Если допустить ошибки при сварке, в процессе работы двигателя шов разойдется и проблема вернется.

При сварке изначально происходит засверливание концов трещины на блоке цилиндров. Это необходимо сделать, чтобы избежать вероятности распространения трещины. Засверливание и дальнейшая шлифовка проводятся под углом в 90 градусов.

Далее начинается сам процесс сварки. Для этого блок цилиндров нужно разогреть до 650 градусов по Цельсию, после чего с помощью присадочного чугунно-медного прута и флюса накладывается сплошной шов. Далее деталь постепенно охлаждается в термошкафу.

Важно: Нельзя резко охладить деталь, иначе это приведет к разрыву шва. Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его

Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох. Завершающая стадия — шлифовка обработанного шва

Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его. Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох. Завершающая стадия — шлифовка обработанного шва.

Методом наложения эпоксида и стеклоткани

Простой способ, который позволяет устранить незначительные трещины на поверхности блока цилиндров. Метод подразумевает создание на поверхности трещины дополнительного слоя, выполненного из эпоксидной пасты и стеклоткани.

Для заделывания трещины данным способом предварительно нужно хорошо обезжирить поверхность, чтобы накладываемые составы лучше “прижились”. Далее поочередно накладывается несколько слоев эпоксидной пасты и несколько слоев стеклоткани. Последним слоем должен быть именно эпоксид.

Методом SEAL-LOCK

Довольно трудоемкий современный способ устранения трещин блока цилиндров. Его явное преимущество — возможность проводить работы без сварки и без демонтажа самого двигателя. Суть метода заключается в заполнении имеющихся трещин мягким металлом.

Выполняется работа следующим образом:

1. Первым делом нужно локализовать повреждение. Трещина с краев засверливается;

2. После этого поперек трещины высверливаются отверстия с предусмотренным технологией шагом. В данные дырки помещаются стяжки-скобы, связывающие края трещины. Подбирать скобы следует исходя из вида раскола. На станциях технического обслуживания обычно имеются самые распространенные скобы по длине и форме, при необходимости они могут быть выполнены на заказ для конкретного разлома;
3. Между установленными скобами просверливается отверстие и выполняется при помощи специального метчика нарезка конусной резьбы;
4. Для устранения окисной пленки выполняется обработка полученного отверстия;
5. Заглушка-конус закручивается в образованное резьбовое отверстие;
6. Следом нужно подпилить “лишнюю” часть заглушки, которая возвышается над площадью поверхности блока цилиндров. После обязательно “докрутить” при помощи специальных инструментов заглушку посильнее, в результате чего подпиленная область обломается;
7. Далее нужно выступающие остатки заглушки зашлифовать;
8. После этого переходят к высверливанию следующего отверстия, которое должно частично перекрывать прошлое отверстие с установленной заглушкой. Таким образом заполняется заглушками вся трещина;
9. Образованный данными заглушками шов после окончания работ нужно обязательно дополнительно спрессовать, чтобы он более надежно фиксировал разрыв.

В отличие от метода ремонта путем сварки шва, способ SEAL-LOCK позволяет получить более надежный шов, который не восприимчив к температурным перепадам.

(128 голос., средний: 4,47 из 5)

Профессиональный ремонт блока двигателя: +7-499-686-12-80

Появление трещины в блоке цилиндров может быть обусловлено как обычной эксплуатацией транспортного средства, так и конструктивным исполнением самого двигателя. Когда изготовители автомобилей проектируют двигатели, то желают добиться того, чтобы двигатель обладал достаточной прочностью, чтобы выдерживать силы, которые будут на него воздействовать как во время процесса горения, так и во время циклов нагрева и охлаждения, которым он подвергается. С другой стороны, вес двигателя значительно влияет на поведение самого автомобиля. Наличие более тяжёлого двигателя приводит к увеличению расхода топлива из-за дополнительной энергии, которая необходима для того, чтобы сдвинуть этот вес с места. Более тяжёлый двигатель также может оказать влияние на характеристики управления автомобилем, поскольку дополнительный вес может сместить его центр тяжести и повлиять на способность хорошо поворачиваться.

Поскольку изготовители двигателей пытаются найти оптимальный баланс (двигатель должен быть лёгким, но прочным), то им приходится учитывать все нагрузки, которые он будет испытывать. Давление газов горения довольно высокое, однако оно редко достаточно высокое для того, чтобы оказать существенный эффект на блок цилиндров. Более заметное воздействие на двигатель оказывает цикл нагрева и охлаждения, которому он подвергается при запуске и остановке. Тепло выделяется благодаря процессу горения и передаётся остальной части двигателя посредством охлаждающей жидкости. По мере того как металл нагревается, он расширяется, однако это происходит с разной скоростью в зависимости от температурных градиентов. Объединив это напряжение с нормальными вибрациями при движении, торможении и ускорении, можно получить огромные нагрузки в разных частях блока двигателя.

После многих километров автопробега эти нагрузки способны привести к образованию мелких трещин. Блоки цилиндров редко сразу приходят в негодность. Обычно проблема начинается с небольших микротрещин, которые пропускают только небольшое количество жидкости и только тогда, когда двигатель находится в горячем состоянии, а система охлаждения – под давлением. Поскольку большинство блоков изготавливается из чугуна, то после начала образования трещины этот процесс почти невозможно остановить. После начала своего образования трещины могут легко распространяться через металл благодаря особенностям формирования молекул металла в решётке при отливе. Это означает, что если в блоке появилась трещина, то течь будет быстро прогрессировать.

Это приводит к одному из основных признаков наличия в блоке трещины. В треснувшем блоке почти всегда наблюдается течь в системе охлаждения, однако этот процесс начинается очень медленно. Иногда настолько медленно, что, когда двигатель тёплый, течь едва заметна, она будет выглядеть как выделение небольшого количества пара. По мере того как циклы нагрева и охлаждения будут продолжаться, трещина будет увеличиваться до тех пор, пока не станет заметно ещё больше пара, а затем появятся капли охлаждающей жидкости и в конце концов – течь охлаждающей жидкости, независимо от того, горячий или холодный двигатель.

Типичные места образования трещин в ГБЦ

Определить микротрещину в ГБЦ — задача трудная для опытного специалиста. Ведь повреждения образуются не в одном и том же месте. Однако найти их по факту не так сложно. Особенно если у вас есть перечень мест, которые вы можете осмотреть визуально:

1. Между клапанами двигателя. Дефект будет виден сразу. Обычно он появляется под седлами клапанов, расположенных по соседству.
2. В дизельных силовых агрегатах микротрещины могут пойти от клапана к форкамере. Такой изъян найти несложно, однако увидеть его проблематично, поскольку он появляется непосредственно под форкамерой и не выходит наружу.
3. Трещины часто образуются между клапанами и свечами. Увидеть такую неисправность можно без проблем.
4. Иногда повреждения образуются под направляющими клапанов. Здесь неисправности не видно. В канале клапана достаточно темно, а сам дефект обычно прикрывается направляющей втулкой. Поэтому визуальная диагностика здесь не подходит.

Варианты диагностики проблемы

Чтобы сделать ремонт и устранить микротрещины, нужно быть полностью уверенным в том, что они есть. Рассмотрим несколько вариантов диагностики, которые можно провести дома.

Магнитно-порошковая диагностика

Метод является самым оперативным видом ремонта в обнаружении микротрещин. Заключается в следующем: со всех сторон головки блока цилиндров установить магниты. ГБЦ сверху обсыпать металлической стружкой, она начнет перемещаться к магнитам, оставаясь на трещинах и вмятинах. Так, заметить трещинки не составит труда.

Металлическая стружка для диагностики

Диагностика при помощи жидкости

Чтобы проверить ГБЦ на наличие дефектов этим методом, понадобится специальная красящая жидкость.

1. Поверхность головки тщательно промыть, для этого использовать ацетон, керосин или другой вид растворителя.
2. Специальную жидкость нанести на очищенную поверхность и подождать несколько минут.
3. Затем чистой тряпкой смыть остатки жидкости. Если на ГБЦ есть дефекты, то они будут видны невооруженным глазом.

Проверка давлением

Способ может быть реализован несколькими методами: с погружением головки цилиндров под воду и без него. Сделать проверку с погружением в воду:

1. Если решили произвести диагностику с погружением головки цилиндров в воду, то нужно плотно закрыть все каналы контура верхней части агрегата, после чего поместить его в емкость и налить туда горячую воду.
2. Затем в контур ГБЦ подать сжатый воздух и там, где появятся пузырьки, будут находиться микротрещины.

Оборудование для диагностики давлением

Метод без погружения блока в воду осуществляется для поиска дырочек в пробитых шинах:

1. необходимо крепко закрыть все каналы контура ГБЦ.
2. После этого на поверхность крышки головки следует налить мыльный раствор.
3. В контур нужно подать воздух. Там, где на поверхности головки будет обнаружен дефект, появятся мыльные пузырьки.

Проверка водой

Метод не отличается от предыдущего. Разница только в том, что головку не нужно опускать в воду, а воду следует залить в нее:

• Все отверстия герметично закрыть.
• В канал налить воды побольше.
• Затем, используя обычный насос, нужно накачать воздуха в канал, чтобы сделать давление не менее 0.7 МПа.
• После необходимо дать постоять головке несколько часов. Если вода ушла, это свидетельствует о дефектах головки. Значит, без ремонта не обойтись.

Аргонная сварка поверхности

Почему пробивает прокладку ГБЦ

Автовладельцы часто спрашивают, почему прокладка ГБЦ не выдерживает и повреждается. Выделим основные причины.

Перегрев

Чаще всего прокладка ГБЦ прогорает из-за перегрева двигателя, поэтому важно на ранней стадии определить неисправность и устранить ее. Из-за изменения температурного режима крышка блока «уходит» и ухудшается контакт между участками мотора

Результат — отсутствие герметичности силового агрегата с последствиями для прокладки.

Как правило, такой проблеме подвержены ГБЦ из алюминия. Чугунная головка (устанавливается на дизельных моторах) более стойка к температурным перепадам. Но она может деформироваться или повредиться.

Действие температуры часто приводит к деформации самой прокладки, из-за чего нарушается герметичность системы.

Неправильное усилие при затяжке болтов ГБЦ

При сборке двигателя важно знать точный момент протяжки болтов, удерживающих головку на блоке цилиндров. Увеличение или уменьшение этого параметра может привести к разрушению или ухудшению герметичности соответственно

Во втором случае ГБЦ и БЦ неплотно прилегают друг к другу, из-за чего газы с атмосферным воздухом проходят в имеющиеся отверстия и разрушают прокладку.

Во избежание таких последствий необходимо закручивать болты с помощью динамометра и четко следовать инструкции производителя.

Не менее важный момент — соблюдение последовательности вкручивания. Подробные сведения по выполнении работы приведена в инструкции к автомобилю.

К примеру, на ВАЗ используются следующие правила:

1. Сначала вкручиваются центральные болты, а потом — по диагонали.
2. Усилие составляет 3 кг*с, а после дотягиваются до 6 кг*с и 9-10 кг*с.

В 8 из 10 случаев причина пробитой прокладки — несоблюдение правил протяжки в вопросах момента, последовательности и иных нюансов.

Поэтому обязательно прочитайте про правильную затяжку головки блока цилиндров и с каким усилием это нужно делать.

Низкокачественный материал

При покупке прокладки выбирайте товары в проверенных магазинах.

Изделия бывают следующих видов:

1. Многослойные из стали. Содержат от двух до пяти слоев. На поверхности обработаны силиконом для окантовки каналов.
2. Композитные. Старая технология, которая почти не применяется. В основе лежит асбест и графит, а поршневую часть окружают кольца из стали.
3. Медные. Отличаются высокой степенью надежности, используются на некоторых видах авто.
4. Эластомерные. Изготовлены из стали с нанесением на поверхность пластичного материала. На газовых стыках предусмотрены кольца из стали, а ходы имеют окантовку герметиком.
5. Безасбестовые. Изготавливаются с применением более современных материалов.

Стоимость прокладки ГБЦ не слишком велика, поэтому на этом не рекомендуется сильно экономить, так как такая экономия может потом дорого обойтись.

Места прогорания прокладок ГБЦ

Дополнительные причины

Выделяется и ряд дополнительных факторов, почему может перегореть прокладка:

1. Естественное старение.
2. Нарушение процесса сжигания горючего. Чаще всего проблемы возникают в головке, на которой возникают трещины. ГБЦ, как правило, имеет алюминиевую основу. При нагреве происходит быстрое расширение, и головка надавливает на прокладку. Последняя не выдерживает и повреждается.
3. Повышенная температура в камере сгорания из-за неправильного угла зажигания и т. д.

Автовладелец должен понимать разницу между «пробоем» и «прогаром». В первом случае имеет место серьезное повреждение прокладки или ее элементов, а во втором — несущественные нарушения целостности, которые иногда не удается отыскать на поверхности.

Как выявить дефекты головки?

Большая часть проблем, связанных с головкой блока цилиндров, выявляется после визуального осмотра

После этого мастер принимает решение, какие действия должны быть предприняты.

Первое, чему стоит уделить внимание — месту стыка на факт появления трещин или прогаров. Учтите, что на дизельных агрегатах появление несущественных трещин считается допустимым

 Главное, чтобы не страдала герметичность. Если же планируется возвращать на место направляющие, кулачки и прочие элементы, то места их установки рекомендуется пометить.

Чтобы быстро проверить головку, может применяться несколько простых, но проверенных вариантов. К примеру, возможно применение магнитно-порошковой дефектоскопии. Принцип прост. С каждой из сторон головки ставятся магниты, а на внешнюю часть узла рассыпается мелкий металлический порошок. Элементы порошка под действием создаваемого магнитом поля занимают места в повреждениях, что делает последние более заметными для мастера.

Если же мотор выполнен из чугуна или алюминия, то лучший вариант — применение красящего состава. Здесь принцип другой. Сначала поверхность ГБЦ вычищается, после чего на нее наносится красящий состав. В случае, если на моторе есть явные дефекты, то они становятся видны после удаления лишнего красящего состава. Часто в роли «проявителя» применяется мел.

Еще одна методика подразумевает проверку узла с помощью давления. В этом случае можно точно выявить наличие  трещины в системе смазки и охлаждения ГБЦ. Такой вариант может реализовываться в двух вариантах — с погружением в жидкость или без этого. Во втором случае ГБЦ монтируется в специальное устройство, а далее -закрываются все каналы контура. После этого производится подача воздуха в контур, а на внешнюю часть двигателя — мыльного состава. По факту появления воздушных пузырей можно понять, в каком месте узел поврежден. Если это необходимо, то герметичность таким же образом может быть проверена и для других каналов контура. Стоит отметить, что этот способ проверки не относится к наиболее надежным, ведь часто трещины проявляются уже после монтажа ГБЦ.

В случае с погружением в ГБЦ плотно закрываются все каналы, после чего узел опускается в емкость с жидкостью. Далее в контур производится подача сжатого воздуха. Наличие трещины выявляется по появлению пузырьков. Если это необходимо, то таким же образом проверяется герметичность каналов контура иной системы. Плюс варианта в том, что он позволяет проверять ГБЦ в условиях разных температурных режимов.

Нельзя не отметить еще один вариант — применение вакуум-тестера. Такой способ позволяет обнаружить факт наличия проблемы, но не дает возможности найти, где именно находится дефект.
