Обзор компрессора для карбюраторной «семерки»

Ниже мы проведем обзор компрессора для ВАЗ 2107 с карбюратором. За пример возьмем компрессор « пк-05d», поскольку это устройство является самым популярным среди владельцев «семерок». Показатель избыточного давления воздуха составляет 0.5 бар при оборотах двигателя 6 200. Сразу же стоит отметить, что монтаж данного устройства не подразумевает серьезное вмешательство в устройство мотора. А именно, владельцу ВАЗ 2107 с карбюратором не нужно будет переделывать поршневую группу.

Автомобиль ВАЗ 2107

Установить компрессор для карбюратора ВАЗ 2107 можно своими силами, без помощи мастеров. Разумеется, если вы имеете представление о том, как это нужно делать. Что касается преимуществ, то в последнее время в работу данных устройств внесено множество доработок, что позволяет им работать практически бесшумно. Если говорить о размерах, то модель « пк-05d » относительно небольшая по габаритам, но на автомобильном рынке присутствуют и более громоздкие конструкции.

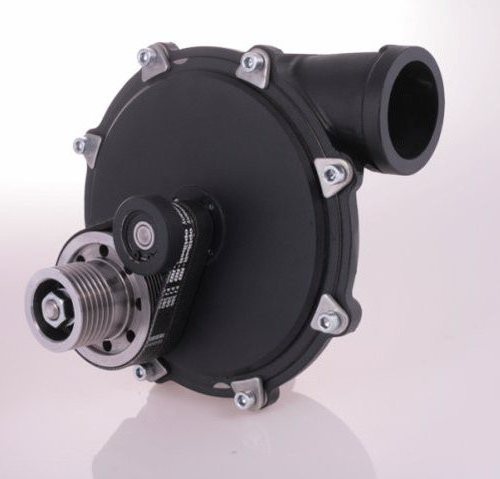

По своей конструкции компрессор состоит из двух частей: самого центробежного устройства, а также высокооборотного мультипликатора. В процессе работы данное устройство не обслуживается, а сам привод осуществляется поликлиновым ремешком от коленвала мотора. Что касается внешнего вида, то мы его рассматривать не будет, поскольку он, как и габариты компрессора, зависит исключительно от производителя.

В таких механизмах высокооборотный мультипликатор собирается на специальных подшипниках. Их замену следует проводить не реже, чем каждые 50 тысяч км пробега. Сам крутящий момент передается при помощи специальных ремней, которые нужно менять с таким же интервалом, как и подшипники.

Компрессор на ВАЗ 2107 карбюратор

Для функционирования компрессора к нему не нужно подводить антифриз или моторное масло. Для монтажа изменять конструкцию мотора также не следует. Единственное, что нужно сделать — это заменить валы генератора, коленчатого шкива, а также водяного насоса для установки поликлинового ремешка. Как правило, для ВАЗ 2107 в таких случаях мастера используют ремень от Нивы Шевроле. После установки стандартного компрессора показатель мощности транспортного средства увеличится на 50%.

Газовая турбина

Среди особенностей турбины можно выделить скорость ее вращения. Она может достигать 200 тыс. об/мин, при этом давление может доходить до 2 Бар. Данная турбина способна увеличить мощность мотора до 50 процентов. Подшипники турбины вращаются на огромных скоростях и требуют смазки. Система подключается к смазочной системе ДВС. Турбине нужно определенное время, чтобы набрать необходимые обороты. Поэтому она начнет работать только после трех тысяч оборотов. Если попытаться резко нажать педаль акселератора на низких оборотах коленчатого вала, то напор отработанных газов будет слишком мал для работы агрегата. Можно ощутить провалы. Это явление называется не иначе, как «турбояма».

Для инжекторной «семерки»

Какими преимуществами обладает нагнетатель для ВАЗ 2107 с инжектором? Если сравнивать с системами турбонаддува, то компрессор для инжектора обладает многими плюсами. В частности, речь идет о следующих преимуществах:

• компрессор для ВАЗ 2107 инжектор не позволяет двигателю перегреваться в ходе его эксплуатации;
• компрессор транспортного средства увеличивает свою активность одновременно с увеличением оборотов двигателя;
• при функционировании данного устройства не требуется внешнее вмешательство.

Компрессор на 2107 инжектор

Следует отметить, что последний пункт особенно актуален для отечественных транспортных средств, оборудованных инжектором. Это обусловлено сравнительно сложной конструкцией мотора. Собственно, как и любое другое устройство, компрессор может иметь и свои недостатки. В частности, речь идет о снижении коэффициента полезного действия мотора. Это обуславливается повышенным расходом мощности, которая вырабатывается при функционировании мотора.

Также немаловажным минусом является большой размер нагнетателя. Как правило, такие устройства весьма громоздкие, что вызывает определенные трудности с его монтажом. Также некоторые автовладельцы ВАЗ 2107 инжектор могут не оценить громкий звук, который издает нагнетатель в ходе эксплуатации. Кроме того, нужно добавить, что для нормального монтажа устройства в большинстве случаев необходимо докупать специальный привод. Собственно, если вы не владеете навыками установки нагнетателей, то у вас могут возникнуть определенные проблемы, в отличие от установки компрессора на карбюратор.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Турбина на карбюратор ваз 2107

Многие автолюбители, интересующиеся вопросами модернизации автомобилей, задаются целью поставить турбокомпрессор на свой ВАЗ 2107. Однако при более детальном изучении темы, большинство владельцев ВАЗ 2107 приходят к выводу, что установка турбины на карбюратор – дело небезопасное и слишком дорогостоящее.

Именно поэтому владельцы ВАЗ 2107 становятся перед выбором – отказаться от установки турбины в пользу компрессора или заменить карбюратор на инжектор. Рассмотрим причины, почему не рекомендуется устанавливать турбокомпрессор на карбюратор. Основная причина – это опасность взрыва из выпускного коллектора, вызванного слишком высоким давлением, создаваемым турбиной. Второй немаловажный фактор – это сложность установки, в связи с чем рекомендуется доверять это дело профессионалам.

Сложив все за и против, рассмотрим вариант установки компрессора на ВАЗ 2107 карбюратор, как наиболее оптимальный. В первую очередь необходимо приобрести сам компрессор с комплектом принадлежностей для подключения к двигателю. Выглядит это примерно так, как на следующем фото.

Устанавливается компрессор рядом с трамблером, в свободное пространство. Стандартный комплект включает специальный кронштейн для крепления компрессора на переднюю часть блока цилиндров. На этот же кронштейн можно установить дополнительные натяжные ролики для приводного ремня.

В установленном виде это будет выглядеть так:

Еще одна существенная доработка – установка на карбюратор вместо воздушного фильтра специального короба, выполняющего роль переходника для нагнетания воздуха.

Это один из вариантов переходника, самый простой и имеющий ряд недостатков В частности, эффективность системы наддува снижается за счет негерметичности самого карбюратора. Для исключения данных недостатков вместо указанного переходника карбюратор можно поместить в полностью герметичный корпус, и нагнетать воздух в него. Здесь уже предоставляется место для полета фантазии автовладельца.

Осталось соединить выходное сопло компрессора с входом карбюратора специальными трубопроводами, стянуть места стыковки отдельных частей специальными хомутами для обеспечения герметичности, и герметично закрыть крышку короба-переходника.

Так как нам в процессе модернизации пришлось снять стандартный воздушный фильтр, следует озаботиться очисткой воздуха другим способом. Самый простой вариант — поставить на всасывающем патрубке специальный воздушный фильтр.

Такой элемент отличается повышенным качеством и долговечностью, поэтому его использование предпочтительно. После его установки, двигатель с установленным компрессором будет выглядеть следующим образом.

Осталось надеть приводной ремень и двигатель готов к пуску. Это самый простой, бюджетный вариант улучшения двигателя. При наличии средств и желания можно применить некоторые доработки карбюратора, поработать над герметизацией всех соединений. Ограничений, для желающих достичь большего, нет. //www.youtube.com/watch?v=4X_4mBJQ_QA

7vaz.ru

Плюсы и минусы турбины, компрессора и атмосферного двигателя

Рассмотрим все эти способы тюнинга двигателя отдельно.

Турбина

Под капотом турбированной ВАЗ-2112

За последние годы монтаж турбины на автомобили ВАЗовского семейства получил достаточно широкое распространение. И в этом нет ничего не ожиданного, так как они наиболее распространены в отличии от механического надува (компрессора – прим.), потому как имеют ряд преимуществ.

Во-первых, нагнетатель расположен рядом с крыльчаткой турбиной и встроена в выпускной коллектор приводя себя в движение отработавшими газами. Во-вторых, подобное расположение компонентов позволяет значительно увеличить КПД всего двигателя, потому что отсутствует прямая связь у турбины и коленчатого вала, так как она не забирает мощность у самого мотора. Опытные автомеханики называют именно это, главным преимуществом турбины от компрессора.

Недостатки турбины

Однако турбина имеет свои недостатки, и к таким относится «турбояма». Этот эффект проявляет себя в замедленном отклике на нажатие педали газа, а на небольших оборотах работа турбины вообще никак ощущаться не будет.  Объяснение этому весьма простое, для того, чтобы двигатель начал набирать мощность и обороты ему требуется время, чтобы увеличилось давление выхлопных газов, которые бы и смогли должным образом раскрутить турбину. Точно по такой же причине, двигатель с турбиной способны выдать максимальную мощность только после 4000 оборотов в минуту.

Компрессор

Компрессорный двигатель начинает движение воздуха из-за специального механического нагнетателя, работающего при помощи ременного привода. То есть, работа и мощность двигателя напрямую зависит от количества набранных оборотов и чем они выше, тем выше и мощность. В конструкции компрессора воздушная смесь с топливом не только подаётся в цилиндры под давлением, но и способна продуть выпускные и впускные клапана в момент неполного их закрытия, тем самым прочищая их. Из-за такой конструкции двигатель всегда способен работать на полную мощность.

Недостатки компрессора

Существенным минусом такой доработки является ненадёжность ремней привода, которые так или иначе будут рваться и приходить в негодность, а также повышенный расход топлива, так как компрессор лучше всего ставить на двигатели с большим объёмом, так как с ними эффективности взаимодействия будет намного выше.

Атмосферный двигатель

У многих людей при разговоре об атмосферном двигателе приходит на ум всё что угодно но не то что есть на самом деле.

Атмосферный двигатель является одновременно и простым, и самым сложным в своём устройстве. Так как в цилиндры этого мотора подаётся идеальная топливно-воздушная смесь, не имеющая на своём пути никаких преград или сопротивления. На этом моторе идеально работает коллектор, максимально точно настроен распределительный вал, увеличен диаметр цилиндра, ход поршня и так далее. И делается это все для увеличения номинальной мощности двигателя.

Несмотря на то, что это казалось бы идеально сложенный двигатель из плюсов которого можно выделить неукоснительно точную реакцию педали газа и хорошего задела мощности на любых оборотах, в сравнении с турбированным аналогом у него есть и минусы.

Минусы атмосферного двигателя

1. Первый минус из-за которого можно отдать предпочтение «турбо» — это очень большой расход топлива и высокая степень износа внутренних частей двигателя. Также невозможность «атмосферника» поднять стоковую мощность более чем в два раза, тогда так турбированный способен увеличить её в несколько раз.
2. Сильно раскрученные «атмосферники» едут только на высоких оборотах, что отрицательно сказывается при движении в городских условиях. А также у них наблюдается высокий порог работы на «холостых», что тоже неудобно при каждодневном использовании.

Наглядная установка

Образец с турбиной низкого давления и двигателем ВАЗ 2107 с распределенным впрыском подразумевает использование следующих заводских деталей: блока цилиндров, коленвала, шатунов, распредвала и клапанов. Различие дополнительных составляющих связано только с поршнями и головкой цилиндра в силу надобности снижения степени сжатия при установке. Эта функциональная особенность достигается с помощью увеличения камеры сгорания либо специальных поршней. Однако, существует теория, что поршни можно заводские и ограничиться заменой головкой.

Выпуск на инжетор так же имеет отличия. Турбина заполняет расстояние между приемной трубой и выпускным коллектором. Заводским образцом остается резонатор и глушитель. Если же требуется получение большей мощности все-таки воспользуйтесь рекомендациями установки прямоточного выпуска. Для впрыска требуется увеличение ресивера и нестандартная программа управления. Система смазки также подвергается незначительным изменениям. Подытоживая вышесказанное, можно сделать вывод, что самой дорогой и дефицитной деталью будет сама турбина.

Как к турбине подаётся масло

Полноценная система турбонаддува не может функционировать без масла. Так что водителю, решившему установить турбину, придётся решать и эту проблему. Когда турбина будет установлена, к ней прикручивается специальный переходник (такие переходники обычно идут в комплекте с турбинами). Затем на впускном коллекторе устанавливается теплорассеивающий экран. Масло в турбину подаётся через переходник, на который предварительно надевается трубка из силикона. Помимо этого турбина обязательно должна быть оборудована кулером и воздушной трубкой, по которой в коллектор будет поступать воздух. Только таким способом можно добиться приемлемой температуры масла, подаваемого в турбину. Здесь же следует сказать, что комплекты трубок и хомутов для подачи масла в системы турбонаддува можно найти в магазинах запчастей.

Комплект патрубков для турбины сэкономит водителю массу времени

Стоит такой комплект от 1200 рублей. Несмотря на явно завышенную цену, такая покупка сэкономит автовладельцу массу времени, так как не придётся возиться с резкой и подгонкой силиконовых трубок.

О патрубках

Патрубки необходимы не только для подачи масла. Выхлопные газы из турбины тоже нужно удалять. Чтобы вывести избыток газа, не использованного турбиной, применяется массивный силиконовый патрубок на стальных хомутах. В некоторых случаях для выведения выхлопа используется целая система силиконовых патрубков (их количество определяется конструкцией турбины). Обычно их бывает два, в некоторых случаях — четыре. Патрубки перед установкой тщательно осматриваются на предмет внутренних загрязнений. Любая, даже самая мелкая соринка, попавшая в турбину, может стать причиной поломки. Именно по этой причине каждый патрубок тщательно протирается изнутри смоченной в керосине салфеткой.

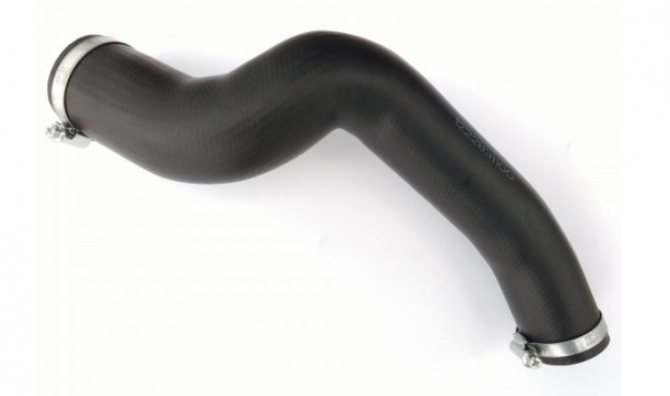

Выхлопные патрубки обычно выполняются из силикона

Подбирая хомуты для патрубков, следует помнить: силикон — материал не слишком прочный. И если при установке патрубка слишком сильно затянуть стальной хомут, то он может просто перерезать патрубок. По этой причине бывалые автомобилисты рекомендуют не пользоваться стальными хомутами вовсе, а применять вместо них хомуты из специального высокотемпературного пластика. Он обеспечивает надёжное крепление и при этом не режет силикон.

Настройка работы турбины

Простенькая электротурбина на ВАЗе сможет повысить мощность, но незначительно. Намного эффективнее окажется использование механических турбокомпрессоров. Настройка турбодвигателя производится при помощи вестгейта. Давление в топливной системе будет тем больше, чем меньше его стравится в атмосферу. Желательно использовать для настройки уровня давления специальные конструкции boost-контроллеров.

Смотреть галерею

При помощи этого простого устройства можно непосредственно из салона автомобиля выставить необходимое давление. С его помощью защитный клапан, установленный на коллекторе, не стравливает давление. Поэтому оно постепенно растет.

Обязательно необходимо «перепрошивать» электронный блок управления, так как режимы работы двигателя существенно изменятся. Желательно доверить эту работу опытным специалистам, иначе неправильная работа двигателя будет сказываться не только на мощности, но и на расходе бензина, масла. Кроме того, все узлы двигателя могут изнашиваться в сотни раз быстрее, нежели при нормальных настройках.

Конечный результат

В ходе исследований, установленная на инжектор двигателя ваз 2107 турбина, показала следующие результаты: при условии качественного сцепления и покрышек, время разгона до 100 км/ч сокращается на 5 сек (сравнительно с базовым мотором). С эластичностью тот же принцип: время разгона на установленной 4 передаче от 60 до 100 км/ч также сокращается на 5 сек.

Сама по себе идея несложная. Однако воплотить её на ваз 2107 затруднительно. Представители фирм, которые возьмутся за изготовление турбокомпрессоров, пересчитываются на пальцах одной руки. Но на рынке стали появляться комплекты турбин для установки на обычный инжектор. В комплекте идут все патрубки, новая крышка блока, сама турбина и интеркулер.

Сложности установки и дальнейшей адаптации на инжектор заключаются в следующем:

• Уровень температуры выхлопных газов, который должна выдержать турбина, теоретически равна от 900˚С до 950˚С.
• Рабочие обороты на инжектор ротора с крыльчаткой численно представлены не то что в десятках, а в сотнях тысяч оборотов в минуту.
• Функциональные ресурсы объема подкапотных легковушек характеризуются ограниченностью, поэтому требуют от изготовителя размещения агрегата в конкретных рамках.

Исходя из вышесказанного, турбонаддув должен иметь высокую жаропрочность, быть компактным, качественно сбалансированным, при всем этом ещё и недорогим.

Оправдана ли установка?

Тюнинг карбюратора ваз 2107 в виде установки турбины, требует взвешенного решения. Не стоит забывать, что ВАЗ 2107 – устаревший по всем параметрам легковой автомобиль. Для адекватного владельца доработка двигателя газотурбинным нагнетателем носит исключительно теоретический характер. На практике – это ряд заморочек недостойных внимания.

Седьмая модель Жигулей сама по себе не предусматривает применение турбины как таковой. Заводом-изготовителем на стадии проектирования не было предусмотрено возможности внедрения подобного агрегата. Упорным любителям, которые все-таки установили турбину на двигатель инжекторного типа отпадает заморочка с самим инжектором.

С технической стороны подобная установка на ваз 2107 приемлема. Однако, отделаться без последствий невозможно:

• Легковой автомобиль не приспособлен выдерживать нагрузки, которые ему задаст внезапно усилившийся мотор.
• Кроме подвески могут пострадать и другие составляющие.
• Выпускной коллектор, к примеру, может просто не выдержать давления газов, которое в него подаст турбина.

Установка турбины на ВАЗ требует специальной базы. Любительская замена таит определенные риски. К примеру, выпускной коллектор может не выдержать высокого давления, создаваемого турбиной. Люди взрослые – последствия всем понятны. Подобная модернизация двигателя под силу профессиональным работникам сервисных центров.

Турбо кит ВАЗ 16 клапанов

• Давление наддува до 0.5 бар. • Позволяет увеличить мощность автомобиля до 120 лошадиных сил. • Крутящий момент до 190 Нм. • Не снижает ресурса двигателя. • Установка турбо кита очень проста, все детали являются навесными. • Дополнительные доработки двигателя не требуются. • Компоновка такова, что внешне изменения будут не заметны невооруженным глазом. • Быстрый отклик на педаль газа. • Максимальное давление наддува достигается уже при 2000 об/мин. • Требуется изменение программы управления двигателем. Комплектация: • Коллектор стальной (нижнее расположение турбокомпрессора) • Турбокомпрессор Mitsubishi TD04HL — 15T style • Прокладка между турбиной и коллектором • Фланец выпуска выхлопных газов из турбокомпрессор • Шланг маслоподачи армированный • Маслослив (заготовка) • Подача тосола для охлаждения турбокомпрессора • Обратка тосола для охлаждения турбокомпрессора • Уплотнительные медные кольца для фитингов • Клапан сброса избыточного давления • Силиконовые соеденители воздушных магистралей • Воздуховоды • Топливные форсунки повышенной производительности 192 cc • Болт забора масла из ГБЦ • Болт маслоподачи для турбокомпрессора • Хомуты • Шпильки • Гайки

Как турбина подключается к карбюратору

Если водитель решает подключать систему турбонаддува прямо через карбюратор, то он должен быть готов к целому ряду проблем, которые придётся решать. Во-первых, при таком способе подключения расход воздуха существенно возрастёт. Во-вторых, турбину придётся ставить около карбюратора, а места там очень мало. Именно поэтому водителю следует дважды подумать перед применением такого технического решения. С другой стороны, если турбину всё-таки удастся поставить рядом с карбюратором, работать она будет очень эффективно, так как ей не придётся тратить энергию на подачу воздушного потока через длинную систему воздуховодов.

Существует два способа установки турбины рядом с карбюратором

Топливный расход в старых карбюраторах на «шестёрках» регулируется тремя жиклёрами. Кроме того, там есть несколько топливных каналов. Когда карбюратор работает в штатном режиме, давление в этих каналах не поднимается выше 1.8 бар, так что свои функции эти каналы отлично выполняют. Но после установки турбины ситуация меняется. Существует два способа подключения системы турбонаддува.

1. Установка за карбюратором. Когда турбину ставят так, то топливной смеси приходится проходить по всей системе.
2. Установка перед карбюратором. В этом случае турбина будет нагнетать воздух в обратную сторону, а топливная смесь через турбину не пойдёт.

У каждого метода есть как достоинства, так и недостатки:

• первый способ гораздо проще. Да, воздушное давление в системе будет не слишком высоким. Но и карбюратор при этом не придётся серьёзно модернизировать, ставить в него дополнительный клапан для компрессора и дополнительные охладители;
• второй способ гораздо сложнее. Общее давление в системе будет намного выше. При этом содержание СО в выхлопе автомобиля будет ниже, а кроме того, запускать холодный двигатель будет легче. Но реализовать такое подключение труднее, поскольку потребуется модернизировать карбюратор, о чём упоминалось выше.

Турбина на инжекторный ВАЗ 2107

Турбина на ВАЗ 2107 в кругу автолюбителей считается экзотикой. А преимущества в мощности турбо-моторов над заводскими аналогами побуждает распространение легковых авто, наделенных турбинами. И не только среди иномарок…

Теоретически, их главная цель — это добиться максимального показателя лошадиных сил. Для любителей быстрой езды – это главный аргумент точно. При условии одного и того же рабочего объема турбированный двигатель характеризуется чуть ли не двойной мощностью при стандартном расходе горючего. В современных условиях весьма актуальны малолитражные турбодвигатели.

Условное разделение турбины предусматривает 2 группы:

1. С низким давлением примерно до 0,2-0,4 бар.
2. С высоким давлением до 1 бара и выше.

Установка турбины высокого давления требует приличных доработок двигателя, а при монтаже агрегата с низким давлением допускается сохранность практически всех заводских элементов системы.

Принцип работы

Чем же так манит турбина на инжектор владельцев транспортных средств? Всем известен тот факт, что объем горючего, который перегорает в цилиндрах, прочно связан с количеством воздуха, поглощающего в середину двигателя при пуске на инжектор. А выполнение условия соотношения масс, численно выражается как 1 кг горючей смеси к 15 кг воздуха, носит обязательный характер. Ведь последующее обогащение жидкости подразумевает уменьшение мощности. Для того чтобы убрать это препятствие, цилиндр требует большей подачи воздуха, путем его нагнетания излишек давления. Таким образом, увеличение давления воздуха на 30% запускает приемлемое увеличение показателя мощности и разгонной динамики.

Принципиальные особенности работы компрессора газотурбинного типа на инжектор элементарны. Её корпус закрепляется на выпускном коллекторе. В середине самого агрегата расположено турбинное колесо, скрепленное с компрессорным колесом. Работа струи выхлопных газов провоцирует раскручивание турбины. Затем при помощи вала момент переходит на крыльчатку компрессорного образца, которая засасывает воздух через фильтр воздушного типа передает его к карбюратору под давлением, тем самым увеличивая насыщенность цилиндров.

Увеличение наполняемости воздухом подразумевает равномерное увеличение сжигания горючего. Этот фактор влияет на возрастание КПД двигателя. В итоге газотурбинный нагнетатель позволяет за один и тот же промежуток времени закачать больший объем топлива. Моментные характеристики также увеличиваются, отражаясь на разгонной динамике.

Турбокомпрессор

Данный нагнетатель сделан в виде отдельного агрегата, который приводится в действие при помощи приводного ремня.

Последний будет брать крутящий момент от коленвала. Компрессор никак не связан с смазочной или охлаждающей системой мотора. Чтобы сбрасывать лишнее давление, которое иногда возникает во впускном тракте в некоторых рабочих режимах, к воздушным подключен дополнительный клапан. Зачастую для тюнинга автомобилей используют два варианта компрессоров – это центробежный и винтовой. Первый сделан в форме улитки, внутри которой находится крыльчатка. В винтовом компрессоре давление получается за счет одновременного вращения двух валов, оснащенных лопастями.

Для самостоятельного тюнинга автомобилей применяют именно центробежные компрессоры. Они более доступны, имеют небольшие габаритные размеры, просты в монтаже. По причине того, что характеристики производительности ограничены частотой вращения коленвала двигателя, то он может выдавать не более 0,7 Бар давления. Компрессор может поднять мощность мотора от 15% до 30% на максимальных оборотах до 40 тысяч в минуту. Это довольно серьезный показатель.

Среди преимуществ компрессоров можно выделить высокую долговечность и надежность, малые требования к состоянию мотора, простоту монтажа, доступность. В процессе работы турбокомпрессора подхват случается на оборотах от трех и более. Мотор сразу реагирует на нажатие педали – в этом случае нет, так называемой «турбоямы», которая бывает при установке других нагнетателей. Однако на высоких оборотах двигателя (более пяти тысяч) прирост мощности практически незаметен.

Как турбина подключается к карбюратору

Если водитель решает подключать систему турбонаддува прямо через карбюратор, то он должен быть готов к целому ряду проблем, которые придётся решать. Во-первых, при таком способе подключения расход воздуха существенно возрастёт. Во-вторых, турбину придётся ставить около карбюратора, а места там очень мало. Именно поэтому водителю следует дважды подумать перед применением такого технического решения. С другой стороны, если турбину всё-таки удастся поставить рядом с карбюратором, работать она будет очень эффективно, так как ей не придётся тратить энергию на подачу воздушного потока через длинную систему воздуховодов.

Существует два способа установки турбины рядом с карбюратором

Топливный расход в старых карбюраторах на «шестёрках» регулируется тремя жиклёрами. Кроме того, там есть несколько топливных каналов. Когда карбюратор работает в штатном режиме, давление в этих каналах не поднимается выше 1.8 бар, так что свои функции эти каналы отлично выполняют. Но после установки турбины ситуация меняется. Существует два способа подключения системы турбонаддува.

1. Установка за карбюратором. Когда турбину ставят так, то топливной смеси приходится проходить по всей системе.
2. Установка перед карбюратором. В этом случае турбина будет нагнетать воздух в обратную сторону, а топливная смесь через турбину не пойдёт.

У каждого метода есть как достоинства, так и недостатки:

• первый способ гораздо проще. Да, воздушное давление в системе будет не слишком высоким. Но и карбюратор при этом не придётся серьёзно модернизировать, ставить в него дополнительный клапан для компрессора и дополнительные охладители;
• второй способ гораздо сложнее. Общее давление в системе будет намного выше. При этом содержание СО в выхлопе автомобиля будет ниже, а кроме того, запускать холодный двигатель будет легче. Но реализовать такое подключение труднее, поскольку потребуется модернизировать карбюратор, о чём упоминалось выше.

Проверка турбины

Перед установкой турбокомпрессора рекомендуют заменить масло, а также воздушный и масляный фильтры. Проверка турбины осуществляется в следующем порядке:

• осматриваются маслосливная и подающая части компрессора на предмет наличия посторонних примесей;
• проверяется катализатор (избыток выхлопных газов негативно повлияет на работу компрессора);
• осматриваются все каналы подачи воздуха на предмет загрязнений и засорений;
• проверяется скорость вращения ротора.

Другими словами, проверка турбокомпрессора сводится к:

• контролю качества и количества выпускаемых из коллектора газов;
• проверке качества подачи свежего воздуха в компрессор;
• проверке выхода горячих газов из турбины;
• проверке выхода сжатого воздуха из компрессора.

Видео: испытание тракторной турбины на ВАЗ 2107

Таким образом, установка турбокомпрессора на ВАЗ 2107 довольно сложна и затратна. Поэтому проще сразу обратиться к профессионалам. Однако перед этим необходимо тщательно оценить целесообразность такого тюнинга.

Как установить турбину на Жигули

Довольно увлекательным понятием является и «пайпинг», в особенности когда учесть, что эта составляющая для вас так же пригодиться. По сути ничего сложного в значении обозначенного понятия нет. Это соединительные элементы, которые находятся меж турбиной и интеркуллером, также меж интеркуллером и впускным ресивером.

От крыльчатки в выпускном коллекторе движение передается на компрессор, конструкция которого позволяет ему не страшиться больших температур и служить довольно длительно. В итоге, воздушные потоки, под огромным давлением нагнетаются в систему питания, от чего и увеличивается мощность мотора.

В процессе снятия-установки отмываем все трубки (я воспользовался очистителем карбюратора, ушло 3 баллона) и меняем все прокладки. Так же нужно снять и вычистить интеркулер, патрубки от него и дроссельную заслонку. Что и было проделано на последующий денек. После 500км пробега планирую снова поменять масло, т.к. уж больно много грязищи было в патрубках и в самом масле.

В услугу по ремонту и восстановлению турбокомпрессора включена подмена всех изношенных либо поломанных ее деталей, на полностью новые, с следующей многоэтапной и полной балансировкой.

• турбин на Ссангйонг Кайрон (SsangYong Kyron);
• турбин на Ссангйонг Актион (SsangYong Actyon);
• турбин на Ссангйонг Ставик (SsangYong Stavic);
• турбин на Ссангйонг Рекстон (SsangYong Rexton);
• турбин на Ссангйонг Муссо (Ssangyong Musso);
• turbin на Ссангйонг Родиус (SsangYong Rodius);
• turbin на Ссангйонг Корандо (SsangYong Korando);
• турбин на Ссангйонг Чаирмен (SsangYong Chairman).

С чего начать?

Для тюнинга подходит далеко не любая машина

Важно обязательно обращать внимание на состояние авто. Лучше разобрать автомобиль до основания. Главная проблема – это коррозия

Нужно понимать, что металл на автомобилях от «АвтоВАЗа» достаточно тонкий, и высокие нагрузки ему противопоказаны. Стоит приложить серьезную нагрузку, и ржавый металл буквально порвет

Главная проблема – это коррозия. Нужно понимать, что металл на автомобилях от «АвтоВАЗа» достаточно тонкий, и высокие нагрузки ему противопоказаны. Стоит приложить серьезную нагрузку, и ржавый металл буквально порвет.

Начать следует с замены металла в моторном отсеке на более мощный. Когда все неисправности кузова отремонтированы, можно продолжить тюнинг дальше. Если автомобиль куплен специально для тюнинга, то первым делом нужно заставить его двигаться в стоковом состоянии. Далее меняют электропроводку, приводят в хорошее состояние двигатель или же меняют его на шестнадцатиклапанный. Также проводят ревизию тормозной системы и трансмиссии.

Это и есть первый пункт, с которого начинается инструкция по турбированию. Когда железо вернулось в идеальное, близкое к заводскому состояние, можно продолжить дальше. Тем более мы уже достаточно знаем об оборудовании для туробонаддува.

Плюсы установки турбонаддува

Если приобретена турбина на карбюраторный двигатель надлежащего качества и в процессе установки не допущено нарушений, можно ожидать улучшения следующих показателей работы мотора:

• Улучшается разгон, повышаются динамические характеристики
• Увеличение тяги
• Снижение объема потребляемого топлива (за счет более быстрого разгона)
• Преодоление подъемов и препятствий станет более комфортным
• Увеличение плотности воздуха в цилиндрах приводит к полному сгоранию бензина, за счет чего выхлопные газы становятся менее опасными для окружающей среды

В качестве примера изменения мощностных характеристик двигателя можно использовать данные, полученные после тестирования карбюраторного двигателя объемом 1,5 литра автомобиля ВАЗ 2183.

Стандартные показатели	С турбонаддувом
Мощность, кВт/л.с при об/мин	51,5/70 при 5600	78/106 при 5600
Максимальный крутящий момент, Н.м при об/мин	107 при 3500	144 при 4000
Максимальная скорость, км/ч	155	190
Разгон с места до 100 км/ч, с	13,8	10,6
Расход топлива, л/100 км	5,5	7,7
