Турботаймер для дизеля: применять или нет?

Какую роль играет сигнализации?

Вкратце роль данной функции системы по охране транспортного средства описана чуть выше, но этот процесс чуть труднее, чем может показаться с первого взгляда.

В основном, турботаймер заблаговременно предусматривается в сигнализационной системе, которая оснащена с помощью автозапуска

Безусловно, огромное значение имеет и то, какую охранную систему вы решили выбрать, однако автовладельцы с указанным дизелем обращают на подобные вещи внимание, а наиболее распространенные марки защитной системы с подобной опцией — это сигналки «Tomahawk», «Star line», а также «Sherkhan». Данные товары рынка довольно отлично смогли себя зарекомендовать в России и у них рабочий диапазон брелка до 2 км, очень хорошие данные

Относительно турботаймера, то это специальная техника, продлевающая период времени работы турбины в транспортном средстве. Главная ее задача — это перспектива работы мотора дизеля после того, как автовладелец отключил зажигание и достал ключ.

Кому выгодно?

Для автовладельцев, часто использующих «стального коня» на повышенных оборотах, имеет смысл приобрести прибор. Это острая необходимость, далеко не роскошь, позволяющая покидать водительское кресло, не дожидаясь остывания силового узла. Ценителям комфортной езды на умеренном ходу, без предпочтений высокоскоростных гонок, особой необходимости в этом нет. Инженеры постепенно приходят к разработкам турбированных моделей, в которых тепло от камеры не оказывает сильного влияния на функционал и состояние подшипников. В связи с внедрением турбонаддува, обеспечивающего нормализацию двигательной температуры, отпадает срочность установки подобного приспособления.

Как выгодно обменять авто с пробегом

1. Диагностику старой модели, на основании которой будет определена ее стоимость;
2. Топливные фильтры для дизеля: описание, характеристика, конструкция, назначение

   Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;

3. Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
4. Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.

Читайте тут! Какую зимнюю резину выбрать

Таким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.

Как включить турботаймер?

Таймер обратного отсчета на АКПП или МКПП может включаться в автоматическом режиме либо по команде.

Starline А9

Активация производится так:

1. Двигатель в автомобиле отключается.
2. Кнопка 1 на пульте зажимается. Этот элемент управления удерживается до момента, пока аварийная сигнализация не подаст тройной сигнал, а коммуникатор не сработает мелодией.
3. На дисплее брелока появится значок Турбо, а также время работы таймера.
4. Двигатель автомобиля проработает несколько минут и отключится.

Starline В9, А91

Включение турботаймера на данных моделях осуществляется так:

1. Активируется стояночный тормоз.
2. Из замка зажигания извлекается ключ, после чего водитель должен покинуть автомобиль и закрыть все двери.
3. Светодиодный индикатор авто начнет гореть постоянно, габаритные огни вспыхнут 1 раз. Брелок издаст мелодичный сигнал, на экране отобразится иконка в виде значков «r01», «r02», «r03» или «r04».
4. На брелоке нажимается первая кнопка. Автомобиль издаст один звуковой сигнал, габаритные огни вспыхнут 1 раз. Отключится охрана зоны зажигания, датчик удара, а также дополнительные контроллеры. Если замки подключены к сигнализации, закроются все двери.
5. Брелок должен издать короткий сигнал. На экране коммуникатора отобразятся иконки, символизирующие режим включенной охраны и работающий двигатель.

Важно знать

Пока на экране отображается значок «ТУРБО», функция турботаймера будет активироваться автоматически.

Starline А92, А93, А94, Е91

На этих моделях способ активации функции будет отличаться в зависимости от выбранного метода поддержки зажигания:

1. Автоматический. Для включения функции нужно поднять рычаг ручного тормоза на автомобиле и выставить нейтральную передачу. Если транспортное средство оснащено автоматической коробкой, необходимо выбрать режим паркинга Р, после чего двигатель останавливается.
2. С пульта. В данном случае необходимо закрыть все двери, после чего нажать на вторую кнопку брелока.
3. С помощью стояночного тормоза. Включение опции производится поднятием «ручника».

Важно знать

При настройке турботаймера следует удостовериться в том, что в автомобиле включена нейтральная передача. Все действия по настройке функции должны осуществляться на заведенном моторе.

После настроек на экране коммуникатора появится время работы двигателя до остановки. Нужно извлечь ключ из замка и активировать режим защиты транспортного средства.

Starline А61

В автомобилях с сигнализацией Старлайн А61 включение турботаймера производится так:

1. В машине поднимается стояночный тормоз. Должен сработать диодный индикатор, на экране пульта появится время работы двигателя после отключения.
2. На протяжении 30 секунд пользователь извлекает ключ из замка и покидает салон транспортного средства.
3. Закрываются все двери, а также капот и багажный отсек автомобиля.
4. На пульте нажимается первая кнопка. Коммуникатор должен сработать мелодичный сигналом, один раз моргнет аварийная сигнализация машины.
5. Производится включение защитной функции, двери автомобиля запираются и блокируются.
6. Через несколько минут работа двигателя будет остановлена.

Видео: настройка таймера Старлайн А93

Канал «Gizma» в своем видеоролике рассказал о нюансах активации и управления функцией турботаймера на автомобилях с сигнализацией Старлайн А93.

Турботаймера для дизеля. Принципиальная схема и принцип ее работы

 Схема реализована на одном транзисторе. Был выбран транзистор КТ 816Б, думаю подойдет любой из этой серии. Турботаймер работает по следующему алгоритму. Транзистор VT1 при работающем двигателе закрыт подачей положительного потенциала от замка зажигания на минусовой вывод конденсатора, а также на базу транзистора через сопротивление R1. После выключения зажигания, пропадает соответственно и положительный потенциал. Начинает протекать ток в цепочках R2-R1-С1. Этого тока хватает чтобы открыть транзистор. При этом проходящий через транзистор ток (эмиттер — коллектор) питает обмотку реле, которое сразу же включается. То есть при пропадании питания с замка зажигания включается реле.   Транзистор будет открыт до тех пор, пока не зарядится конденсатор. После того, как зарядится конденсатор, тока через сопротивление R1, будет недостаточно чтобы открыть транзистор. Соответственно пропадет ток коллектор — эмиттер и реле Р1 разомкнется. То есть реле будет работать пока заряжается конденсатор. При номиналах указанных на схеме время задержки выключения двигателя составит порядка 50 секунд. Увеличивая емкость конденсатора С1 можно увеличить и время задержки, уменьшая, уменьшить. Время также можно увеличить за счет увеличения номинала резистора R2. Увеличивать сопротивление можно примерно до 15 — 20 К, дальнейшее увеличение настолько ослабит ток на конденсаторе, что закроет транзистор.  Особенностью схемы является тот факт, что при повторно заведенном двигателе в течении 1 — 2 минут конденсатор еще не успеет разрядится через сопротивление R1, соответственно реле повторно не включиться. Если можно так сказать, возвращение работоспособности схемы происходит по истечении примерно 10 минут после того, как завели двигатель.

Принципиальная схема турботаймера для дизельного двигателя.

Транзистор применяемый в схеме турботаймера

Теперь немного хотелось бы рассказать о режимах, снятых при тестировании данной схемы турботаймера для дизельного двигателя. Они будут представлены в виде таблиц.

Таблица 1. Ток питания турботаймера при различных режимах работы

№ п/п	Время работы турботаймера	Потребляемый ток турботаймера
1	с 1 по 50 секунду(до момента выключения реле)	уменьшение с 140 до 40 мА
2	после 5 минут(потребление в режиме ожидания)	7 мА

При падении тока до 40 мА обмотке реле не хватит силы магнитного поля, чтобы удерживать контакты реле и оно размыкается. Также из таблицы видно, что ток в режиме ожидания составит порядка 7 мА, что не скажется на разрядке вашего аккумулятора.

Таблица 2 Время задержки реле при различном времени с момента последней остановки до пуска дизеля.

№ п/п	Работа двигателя	Время задержки реле (сек)
1	Двигатель заглушен после длительного пробега	47
2	двигатель заглушен через 5 минут(с времени пуска)	27
3	двигатель заглушен через 10 минут(с времени пуска)	40

Из таблицы видно, что время восстановления работоспособности схемы составляет порядка 10 минут.

 В некоторых случаях при установке турботаймера на автомобиль наблюдалось следующее явление. Из-за скачка напряжения, то есть при его падении за счет отключения генератора, примерно с напряжения 14 на 12 вольт, транзистор вновь открывался и реле соответственно включалось. В итоге, двигатель успевал подхватывать и вновь пытался завестись. Можно сказать наблюдался эффект импульсного прерывания остановки двигателя и последующего его запуска. После установки стабилизирующей микросхемы на эмиттер транзистора, посредством питания через микросхему КРЕН. Схема стала работать устойчиво. Схема подключения микросхемы КРЕН приведена в другой нашей статье «Стабилизатор напряжения в машине на микросхеме».

Что такое турботаймер?

Важно знать Турботаймер в «сигналке» с обратной связью обеспечивает постепенное охлаждение дизельного мотора без резких перепадов температур. Устройство поддерживает работу ДВС после выключения зажигания в течение 2-3 минут

Устройство поддерживает работу ДВС после выключения зажигания в течение 2-3 минут.

Принцип работы

Принцип действия турботаймера на автомобильных охранных системах Б92, Б94, А 39, А61 и других версиях:

1. Благодаря использованию усройства водитель сможет отключить систему зажигания и покинуть автомобиль с заведенным двигателем. В этот момент можно включить режим охраны, при этом мотор будет какое-то время функционировать на холостом ходу.
2. За время работы двигателя на холостых оборотах внутри турбированного агрегата продолжает циркулировать воздух, что позволяет остудить устройство.
3. После того как температура мотора снизится или время по таймеру закончится, силовой агрегат остановится.

Плюсы и минусы турботаймера

Основные достоинства турботаймеров на Старлайн В6, В92, В94 и других версиях сигнализаций:

• экономия времени благодаря работе таймера на дизеле и на бензине в автоматическом режиме;
• снижение вероятности появления неисправностей в работе турбированного агрегата;
• простота установки и подключения — настраивать турботаймер на включение и выключение может пользователь без опыта монтажа противоугонных систем.

Недостатки, характерные для турботаймеров:

1. Снижение уровня безопасности. В то время пока двигатель продолжает работать на холостых оборотах, образуется отличная возможность для действий злоумышленников и угона автомобиля.
2. Появление конфликта девайса с системами охранной сигнализации. В простейших и большинстве штатных сигнализаций CAN с автозапуском на авто с 12V или 24V работающий двигатель после перехода в режим охраны глохнет. Поэтому при монтаже турботаймера требуется либо замена сигнализации полностью, либо использование специальных интерфейсов взаимодействия систем.
3. Несанкционированная установка девайса влечет за собой нарушение условий гарантии и является поводом для отказа в бесплатных ремонтных и сервисных работах.

Разновидности

Есть два типа турботаймеров для авто:

1. Автономные системы. Такие устройства производятся в виде модуля, монтирующегося на или под центральной консолью автомобиля. Блок покупается в качестве дополнения к противоугонной системе и подключается с использованием программируемых каналов. На брелке сигнализации имеются кнопки, позволяющие выставить работу турботаймера и управлять системой.
2. Встроенные. Такие турботаймеры встраиваются в блок управления охранным комплексом и считаются дополнительной опцией. Монтаж модуля производится скрытно под центральной консолью.

Возможные проблемы

После установки сигнализации и произведения всех настроек, случается такое, что не работает турботаймер. Причин этому может быть несколько.

• Подключение сигнализации к цепи запуска двигателя произведено не корректно;
• Заводские и сервисные настройки не позволяют активировать режим турботаймера;
• Отключен стояночный тормоз автомобиля с МКПП или не активирован режим Parking в автомобилях с АКПП;
• Не активирован режим ТУРБО на экране брелока.

Каждый из вариантов является связующим звеном процесса подключения режима, поэтому задаваясь вопросом как поставить турботаймер на Starline, необходимо учесть требования производителя и проверить исправность произведенных настроек. Только после этого можно эффективно использовать функцию турботаймера, обеспечивающего исправную работу узлов выпускной системы и защищающего турбированный двигатель от поломок.

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Целесообразность установки

Наиболее целесообразна установка турботаймера в таких случаях:

• Турбированный дизельный двигатель установлен на вседорожнике, преимущественно используемом на бездорожье. Режим эксплуатации преимущественно жесткий. Часто приходится ездить с максимально допустимой нагрузкой и при отсутствующем охлаждении встречным потоком воздуха;
• Решение поставить турбину на атмосферный мотор было принято самостоятельно.

Менее актуальной выглядит установка турботаймера в таких случаях:

• Бензиновый или дизельный мотор используются в щадящем режиме. Передвижение происходит преимущественно по городу. Стиль езды далек от динамичного. Перед остановкой обороты редко превышают 2000. В силовой установке используется высококачественное масло;
• На автомобиле уже присутствует автосигнализация с турботаймером, например, Starline. Установка дополнительного устройства будет лишней;
• Авто находится на гарантии и установка дополнительного оборудования приведет к ее потери. В таком случае необходимо получить консультацию в автосалоне, по поводу возможности установки девайса.

Недостатки турботаймера

Казалось бы, такое «супер-изобретение» не имеет «минусов» кругом сплошные «плюсы», но нет. Главной проблемой турботаймера является непродуманная схема работы с «родной» автомобильной сигнализацией. Чаще всего после того как водитель достает ключ и ставит машину на сигнализацию, мотор автоматически глохнет, так как это запрограммировано штатной противоугонной системой. То есть, как вы понимаете, «подружить» турботаймер со штатной «сигналкой» довольно сложно и в большинстве случаев невозможно, поэтому кроме покупки турботаймера придется покупать или переделывать штатную «сигналку».

Кроме того, такое доп. оборудование может стоить вам гарантии на авто. Решив в один день дооборудовать свою машину такой штуковиной, вам следует обговорить данный вопрос с диллером, поскольку в большинстве случае после внесения таких изменений автосалоны чаще всего отказываются от обслуживания.

Третьим «камнем в огород» является вероятность угона авто с турботаймером. На первых моделях турботаймеров случались неприятные ситуации, когда водитель оставлял свой работающий автомобиль, чем успешно могли и пользовались автоугонщики. Однако сегодня воспринимать всерьез такую угрозу вряд ли стоит, все современные устройства оснащены защитой от таких ситуаций и «обучены» тому как с этим бороться.

Логика работы

Турботаймер позволяет продолжить работу двигателя на холостых оборотах после того, как ключ был вытащен из замка зажигания. Устройство применяется в ДВС, оснащенных турбонаддувом. Используется в качестве топлива бензин или дизель – значения не имеет. При больших нагрузках, продолжительной работе на высоких оборотах турбокомпрессор сильно нагревается. В процессе работы для охлаждения используется моторное масло, а в некоторых турбинах и ОЖ. После остановки двигателя циркуляция масла прекращается. Поэтому при слишком высокой температуре в каналах происходит подгорание масла, что ведет к образованию нагара. При возобновлении работы турбины подгоревшее масло будет исполнять роль абразива, стачивая поверхности трущихся деталей. К тому же отложения уменьшают сечение масляных каналов, ухудшая тем самым подачу смазки. Логика работы турботаймера в том, чтобы дать двигателю после остановки поработать еще несколько минут, дабы охладить турбину. При этом вы можете спокойно закрыть машину и уйти по делам. Двигатель заглохнет по истечении запрограммированного срока.

Целесообразность установки

Турботаймер чаще всего устанавливается на дизель лишь ввиду более частого использования турбокомпрессоров в паре с ДВС цикла Дизеля. В каких случаях желательна установка данного аксессуара:

• турбированный дизель установлен на использующемся по назначению внедорожнике либо на авто, которое постоянно ездит груженным. В обоих случаях мотор работает в режиме повышенных нагрузок, а при езде по бездорожью еще и отсутствует нормальное охлаждение набегающим потоком воздуха;
• вы самостоятельно дооснастили мотор турбиной или/и попросту не представляете свои поездки без постоянных динамических ускорений.

Но даже в таком случае против установки турботаймера можно выдвинуть веские аргументы:

• дизель или бензиновый мотор используется для размеренной городской езды с нечастыми нагрузками. Даже если периодически вам приходится активно педалировать, то спокойной езды в режиме до 2000 ты/оборотов даже за 1 минуту до остановки достаточно для охлаждения турбокомпрессора современного авто. Будет нелишним напомнить о высоких требованиях к моторному маслу, которое следует заливать в турбированные моторы;
• на авто установлена сигнализация с функцией турботаймера. В таком случае установка отдельного дейвайс будет пустой тратой денег. Функционал сигнализации можно посмотреть на официальном сайте охранной системы.

Установка своими руками

Учтите, что установить турботаймер на автомобиль, оборудованный штатной сигнализацией, с контролем над основными узлами по CAN-шине, а также доукомплектованый современным охранным комплексом, будет крайне трудной задачей. Вам потребуются навыки чтения электрических схем, а также понимания логики работы основных электронных систем авто.

Для конструкции устройства не важно, устанавливается турботаймер на дизель или на бензиновые мотор. Разница в подключении будет касаться во многом только питания сервисных функций устройства

Логика подключения будет отличаться в зависимости от конкретной модели авто и турботаймера. При покупке устройства от именитых производителей (HKS, Apexi, Greddy, TT, Blitz, TTX) вы в большинстве случаев получаете:

• блок управления;
• модуль с экраном для демонстрации отчета времени и других сервисных функций;
• провода и разъемы для подключения;
• инструкцию.

Монтаж

Чтобы установить комплект на свое авто, вам потребуются:

• пассатижи, которыми можно перекусить провод и обжать клеммы;
• клеммы «папа-мама». Также вам потребуется клемма под болт для «массы», если таковая не предусмотрена в комплекте;
• термоусадка для надежной изоляции мест соединения;
• хомуты для фиксации проводов;
• отвертки и прочие необходимые для сборки/разборки салона инструменты.

Установка своими руками начинается с обесточивания бортовой сети (скиньте минусовую клемму АКБ). Вам необходимо снять салонный пластик, перекрывающий доступ к контактной группе замка зажигания. Чтобы установить турботаймера на дизель/бензин, вам нужно «врезаться» в провода, идущие от замка зажигания. Модуль, с которым в комплекте зачастую идет двухсторонний скотч, можно закрепить в удобном для вас месте около приборки. Такой же метод подойдет для крепления блока управления, который можно расположить внутри приборной панели. При возможности блок и провода лучше дополнительно закрепить стяжкам, чтобы избежать в дальнейшем посторонних шумов при проезде неровностей.

Разбираемся с клеммами замка зажигания

Казалось бы, если можно реализовать опцию автоматического таймера, тогда зачем вообще говорить о «полуавтоматах»? В действительности полуавтоматический таймер легко будет подключить на любом авто, а вот об «автомате» такого сказать нельзя. Посмотрите на схемы, приведённые ниже:

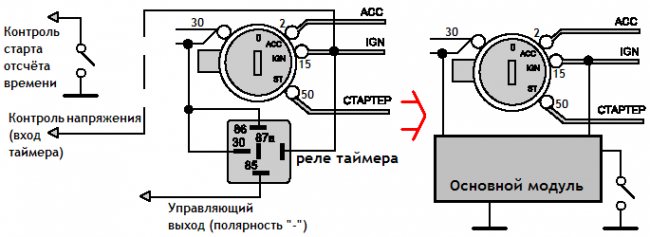

Подключение турботаймера в разных автомобилях

Здесь показано, как нужно подключать именно автоматический таймер. Допустим, наличие двух цепей зажигания (IGN и IGN2) в схеме авто не предусмотрено. Тогда без установки диода обойтись нельзя. Сам диод, показанный на схеме «А», должен пропускать значительную силу тока, в то время как падение напряжение на нём желательно свести к минимуму. На практике подобрать такую деталь оказывается непросто.

Клеммы замка зажигания принято обозначать так:

• 30 – контакт, на который напряжение подаётся всё время;
• 2 – клемма, соединяемая с контактом «30», когда ключ находится в положении ACC либо IGN. Через клемму «2» ток идёт в цепь питания аксессуаров;
• 50 – контакт стартёра, получающий потенциал «+12 Вольт», когда ключ доводят до метки START;
• 15 – клемма основной цепи зажигания. Она замыкается с 30-м контактом при повороте ключа к следующим меткам: IGN, START;
• 15/2 – клемма второй цепи зажигания. Плюсовой потенциал на ней находится, когда ключ повёрнут к метке IGN, но не START.

Здесь всё должно быть понятно.

Плюсы и минусы турботаймера

Этот небольшой электронный автомобильный гаджет имеет целый ряд несомненных преимуществ. К наиболее значимыми из них следует отнести то, что он:

• Позволяет избежать перегрева турбины;
• Стоит относительно недорого;
• Устанавливается легко и просто;

Как известно, автомобильная турбина — агрегат достаточно сложный довольно дорогой. Если выходят из строя ее подшипники (что очень часто бывает при постоянном перегреве), то и сами они, и их замена обходятся в довольно солидные суммы. Если турбина оказывается неремонтопригодной, то затраты оказываются еще более существенными. Турботаймер обходится в куда более скромную сумму. Что касается монтажа этого устройства, то его вполне можно произвести и самостоятельно, хотя лучше все же доверить это дело профессионалам.

Есть, однако, у турботаймеров и один существенный недостаток. Он состоит в том, что они достаточно часто конфликтуют со штатными системами сигнализации автомобилей. Как показывает практика, в большинстве случаев эта проблема оказывается вполне устранимой, если за дело берутся профессионалы.

Разновидности турботаймера

Турботаймер может выступать в роли самостоятельного элемента, представляющего собой блок, устанавливаемый под торпеду с подключением к замку зажигания. А может быть в составе автосигнализации Starline. Последний вариант считается наиболее удобным, поскольку не требует синхронизации работы сигнализации и турботаймера, минимизируя риски сбоя охранной системы.

Во всех линейках компании также предусмотрено наличие дополнительных функций. Например, сигнализация Старлайн с турботаймером и автозапуском доступна в современных моделях Е 90, А 91, А 94, В 94 и D 94. Такое сочетание помогает не только сократить расходы на установку систем по отдельности, но и облегчить жизнь автолюбителей в зимнее время года.

Самостоятельный монтаж турботаймера

Если финансовое положение не позволяет, или у водителя есть достаточное количество свободного времени, он может попробовать провести весь процесс самостоятельно. Установить устройство своими руками на самом деле достаточно просто.

Наиболее распространенным вариантом, является устройство, созданное при помощи специального механического реле времени, которое можно очень просто достать с множества подручных механизмов (из стиральной машинки или микроволновой печи, к примеру). Данный реле, позволяет без каких — либо проблем провести легкую установку необходимой задержки времени, которая требуется каждому индивидуальному случаю (конкретно под модель автомобиля). Как правило, стандартно выставляется время, которое составляет не менее 60 секунд.

Через специально предназначенные контакты реле с ранее выставленной задержкой получает заряд следующее реле, которое предварительно ставиться параллельно замку. Его основное предназначение — успешное продолжение работы двигателя. При успешной активации зажигания, напряжение перейдет по другому пути. Благодаря этой схеме, каждый водитель сможет запустить двигатель без ключа. В некоторых случаях таймеры выходили из строя, а работа замка происходит в обычном режиме, который заранее запрограммированный заводом — производителем.

На этом статья подошла к концу, мы очень надеемся, что вона вам помогла установить устройство своими руками и что самое важное — дала точный ответ на вопрос: «Нужен ли турботаймер на дизель?». https://www.youtube.com/embed/SIDN61STIKI

Подключение, настройка, отключение

Рассмотрим подключение на примере StarLine A93 – так как эта сигнализация основана на общей модульной платформе, в прочих современных моделях функционирование и настройка турботаймера  аналогичные.

Для управления турботаймером служит гибкий программируемый канал 2 – желто-красный провод на разъеме Х3. При активации турботаймера на этом проводе появится масса, которой включают реле поддержания зажигания или дублируют сигнал кнопки «Старт-Стоп». Если необходима работа обходчика иммобилайзера, он подключается к предназначенному для этого выводу (розовый провод разъема Х3).

После включения цепей остается настроить функции сигнализации. Настраиваются они через основной брелок:

1. Снимите автомобиль с охраны и пять раз быстро нажмите сервисную кнопку Valet.
2. Включите зажигание.
3. На экране брелока отобразится надпись AF (настройки сигнализации).
4. Войдите в меню AF, нажав кнопку 3 длительно до сигнала, затем кратко.
5. Дальнейшими нажатиями на кнопку 3 переместитесь к функции 14, которая по умолчанию установлена как 14-1.
6. Нажимая кнопку 1, задайте новое значение функции: 14-4. Теперь канал 2 настроен на управление турботаймером.
7. Снова длительно и кратко нажмите кнопку 3, чтобы выйти в главное меню.
8. Нажмите 3, чтобы выбрать меню SF (функции автозапуска).
9. Войдите в это меню, вновь длительно и кратко нажав 3.
10. Перейдите к функции 1 и установите ее в значение 1-1. В противном случае турботаймер не включится.
11. Перейдите к функции 11, чтобы задать принцип контроля работы мотора (если после включения турботаймера сигнализация не обнаружит, что мотор работает, то дублирование зажигания прекратится). Это нужно настраивать только при аналоговом подключении, если сигнализация не соединена с CAN-шиной автомобиля или не считывает с нее обороты двигателя. Вариант 11-1 задает контроль по напряжению в бортовой сети и доступен без дополнительных подключений, в вариантах 11-2 и 11-3 подключитесь к сигнальному выходу генератора, 11-4 задает контроль по тахосигналу (подключение к аналоговому тахометру или к форсункам).
12. Перейдите к функции 12, чтобы задать способ активации турботаймера. В варианте 1 перехват зажигания происходит каждый раз, когда водитель вытянет ручник и выключит зажигание. Этот способ не всегда работает, так как между выключением зажигания и включением турботаймера есть небольшая пауза – мотор может заглохнуть до включения турботаймера. В этом случае используйте вариант 12-3: перехват зажигания произойдет сразу при вытягивании ручника, если мотор работает. В варианте 12-2 турботаймер активируйте вручную, нажимая кнопку 2 на брелоке, пока мотор не заглушен. Это удобнее зимой – не придется оставлять машину на ручнике, рискуя его примерзанием. В варианте 12-4 перехват зажигания будет отключен, турботаймер не будет работоспособен.
13. Если для работы турботаймера нужен обходчик иммобилайзера, перейдите к функции 13 и установите ее в вариант 13-3.
14. Выключите зажигание.

Ещё кое-что полезное для Вас:

• Что такое режим антиограбления на сигнализации Starlin,  как работает, от каких рисков может спасти
• Автозапуск Starline a94: инструкция по настройке автоматического запуска
• Как узнать модель сигнализации StarLine по брелку

Теперь турботаймер настроен, но выключен. Для управления его состоянием используется экранное меню основного брелока: горящая на экране иконка «ТУРБО» указывает на то, что турботаймер включен.

Чтобы активировать или деактивировать его работу, войдите в курсорное меню:

• нажмите и удерживайте кнопку 2 или 3, пока не прозвучат два сигнала;
• переместите мигающий курсор на иконку «ТУРБО» кнопкой 3;
• нажмите кнопку 1. Если турботаймер был до этого отключен, то на экране отобразится время работы мотора в режиме турботаймера – его можно увеличить или уменьшить дальнейшими нажатиями кнопки 1;
• длительно нажмите кнопку 1, чтобы выйти из меню программирования.

Обратите внимание, что при активации отсчет пойдет с 6 – заданное в настройках время начнет отсчитываться, как только вы поставите машину на охрану

Рекомендуемый вариант для авто с одной цепью зажигания

Были рассмотрены две схемы, а сейчас появится ещё одна. На ней показано, как подключают полуавтоматический таймер:

Подключение полуавтоматического таймера

Реле, показанное на схеме, изготовитель может разместить вместе с электроникой турботаймера в одном корпусе. Тогда схема подключения будет выглядеть проще (рис. справа). Переключатель, коммутирующий «нулевой потенциал» – это микрокнопка «ручника» либо отдельная клавиша в салоне. Её наличие является обязательным.

Рассмотрим алгоритм работы полуавтоматических таймеров:

• Как только ключ переводят в положение IGN, срабатывает реле, а на консоли загорается соответствующий индикатор;
• Чтобы разомкнуть контакты реле, нужно активировать обратный отсчёт. Это действие производят, замыкая контакты микрокнопки.

Представим себе нестандартную ситуацию: ручной тормоз задействован, водитель поворачивает ключ в положение IGN а затем выключает зажигание снова. Тогда по истечении времени, заранее установленного в настройках, контакты реле должны разомкнуться. В общем, в ходе эксплуатации «полуавтомата» не появится каких-либо ситуаций, приводящих к неожиданным последствиям. Но внимательность сохранять рекомендуется.

Принудительный монтаж турботаймера

Практически, монтаж турботаймера на дизельных транспортных средствах является индивидуальным делом. Но имеются варианты, когда воплощение в реальность данного решения просто нужно. Непременным моментом оказывается для сервисных центров, где предоставляется услуга авто-проката, так как не любой автовладелец, при покупке автомобиля на прокат, начнет безукоризненным образом осуществлять требования – не выключать двигатель после торможения. Кроме того, турботаймер нуждается в непременной установке на микроавтобус и внедорожник, работоспособность которых имеет место в тяжелом условии, где высокая степень нагрузок. Относительно легкового транспортного средства, то турботаймер лучше монтировать на собственные транспортные средства тем автовладельцам, которые хотят иметь резкого типа, моментальную, в какой-то области агрессивного типа езду.

Кроме преимуществ, в монтаже турботаймеров на дизель имеется и явный минус. Таким образом, большинство автосалонов не могут включить эту деталь в непременную комплектацию транспортного средства. Монтаж турботаймера своими силами способен оказаться причинной утраты гарантийного срока на транспортное средство.

Выбор устройства

Перед началом монтажа, необходимо определиться с производителем турботаймера. Наиболее хорошо себя на рынке показали:

• Старлайн;
• Пандора;
• Апекси;
• Шериф;
• Magicar;
• Шерхан.

Немаловажной является комплектация. Например, приобретая сигнализацию с турботаймером Starline или Magicar автовладелец может рассчитывать получить:

• блок управления;
• дисплей, отображающий время до отключения двигателя и помогающий произвести настройка турботаймера;

  Дисплей турботаймера

• шлейфы и крепежи, необходимые чтобы подключить турботаймер своими руками;
• инструкции, поясняющие для чего используется тот или иной режим;
• руководство, например, о том как отключить турботаймер.

Большинство турботаймеров устанавливают под торпедой. Это сделано не только с эстетической целью, но и для сокрытия устройства от посторонних глаз, так как на него возложена функция сигнализации. При наличии предустановленной охранной системы данный критерий не столь актуален.
