Автономка «планар»: установка, отзывы

Коды неисправностей Планар 2Д-12-S / 2Д-24-S

Код	Неисправность	Причина ошибки
01	Повышенная температура теплообменника.	Датчик температуры отправляет сигнал на выключение автономки. Теплообменник в районе установки датчика достиг температуры свыше 250ºС.
02	Возможность перегрева по температурному датчику. Его температура превышает 55°.	Перед стартом в ходе продувки на протяжении 5 минут не хватает охлаждения либо присутствует перегрев блока управления в ходе работы.
05	Ошибка датчика.	Обрыв в электрической проводке либо короткое замыкание на «массу» (корпус).
06	Ошибка температурного датчика в блоке управления.	Выход из строя температурного датчика (расположен в блоке управления, возможность замены отсутствует).
09	Проблемы в свечи накаливания.	Обрыв или короткое замыкание проводки, выход из строя блока управления.
10	Электрический мотор нагнетателя воздуха не выходит на требуемые обороты.	Поломка электромотора. Нехватка смазки в подшипниках либо контакт крыльчатки с улиткой в нагнетателе.
12	Отключение, напряжение превышает 16 В (выше 30 В для 24 В устройства).	Выход из строя АКБ или регулятора напряжения.
15	Отключение, напряжение ниже 10 В (ниже 20 В для 24 В устройства).	Выход из строя АКБ или регулятора напряжения.
13	Устройство не запускается после двух попыток.	Отсутствует горючее в баке.

Качество топлива не соответствует условиям использования в мороз.

Загрязнение воздухозаборника или трубопровода для отвода газов.

Плохой разогрев свечи накаливания, выход из строя блока управления.

Крыльчатка контактирует с улиткой в нагнетателе воздуха, из-за чего воздух подается в недостаточном количестве.

Загрязнение отверстия в камере сгорания (диаметр – 2,8 мм). Загрязнение свечной сетки либо неправильная установка в штуцере (не до упора).

Отсутствует связь между блоком управления и пультом. На пульт не приходит информация с блока.

Обогреватель авто от прикуривателя

Работа обогревателя от прикуривателя

В качестве отопительного прибора для салона иногда используются компактные обогреватели, работающие от прикуривателя.

Принцип работы

Конструкция работающего от прикуривателя отопителя напоминает бытовой фен. Устройство представляет собой небольшой вентилятор, с помощью которого можно быстро отогреть стекла автомобиля. Для питания используется стандартная сеть прикуривателя при напряжении 12 В или 24 В.

В пластиковом корпусе конструкции установлено нагревательное устройство и вентилятор, направляющий разогретый воздух наружу. Установка отопителя выполняется посредством ножек, присосок или иных крепежей.

Так как параметры электричества и мощность нагревателя различны, присутствует риск перегрева или даже перегорания. Для минимизации рисков в систему устанавливается автоматическая система защиты.

Достоинства и недостатки

К положительным сторонам компактных обогревателей от прикуривателя относят следующие факторы:

• Неприхотливость к источнику тока. Можно питать как от прикуривателя, так и от аналогичного по мощности аккумулятора.
• Стабильный воздушный поток необходимой силы.
• Конструкция легко устанавливается в любом удобном месте при помощи креплений.
• Поток теплого воздуха может быть направлен в любую сторону в зависимости от целей использования отопителя.
• С помощью оборудования без проблем размораживаются заледеневшие окна автомобиля.
• Мощности бывает достаточно для обеспечения комфортных условий в салоне как для водителя, так и для пассажиров.
• Внушительный ассортимент поможет подобрать устройство в соответствии с конкретными потребностями и финансовыми возможностями пользователя.

На деле, описываемые устройства только называются обогревателями, не представляясь ими в полной мере. Мощности оборудования явно недостаточно для поддержания необходимых условий. Также имеются и другие недостатки, которые стоит учесть при выборе:

• Рынок плохо контролируется, что приводит к появлению большого количества низкокачественных подделок из Китая. Они не только неэффективны в плане отопления салона, но также могут привести к оплавлению прикуривателя или даже возгоранию каких-либо частей.
• При регулярном использовании аккумулятора его заряд начнет снижаться. Особенно это характерно для конструкций с маломощными моторами.
• Для некоторых моделей отопителей не предусмотрено безопасных креплений по типу присосок или зажимов. В результате монтаж осуществляется при помощи саморезов, которые нарушают целостность поверхностей салона.
• Отопители от прикуривателя подходят не для всех автомобилей.
• Если штатная печка автомобиля слишком слабая, температура в процессе использования дополнительного обогревателя может оставаться на прежнем уровне.

Эксплуатация устройства

В процессе использования данного приспособления для автономного обогрева необходимо соблюдать некоторые правила, чтобы увеличить срок службы изделия и добиться высокого уровня безопасности. Далее рассматриваются самые важные моменты, которые нужно учитывать при эксплуатации.

Техника безопасности

• Отопитель допускается использовать лишь для тех целей, которые отражены в настоящем руководстве по эксплуатации.
• Нельзя применять прибор в местах, где в больших количествах собираются пары, способные легко воспламеняться.
• Не следует пользоваться устройством, если автомобиль находится в закрытом помещении, так как будут накапливаться продукты сгорания.
• Запрещается отсоединять и присоединять разъемы в том случае, если электрическое питание изделия включено.
• После того как отопитель будет выключен, повторный запуск можно производить только через 5-10 секунд.
• При заправке транспортного средства прибор должен находиться в выключенном состоянии.
• Не следует отключать питание от электрической сети, пока не окончится стадия продувки.

Отопитель может быть установлен в фургоне.

Повышение эффективности и безопасность

Некоторые пугают пожароопасностью данного девайса, тем более при его запуске дистанционно, когда визуально не видно, как он себя фактически ведет. Однако защита у этого «фена» выполнена на профессиональном уровне и за счет кодов ошибок, печка просто не запустится, если что-то пойдет не так.

Для повышения теплоэффективности отдельные пользователи советуют пускать теплый воздух от агрегата по низу в пластиковых канализационных трубах. При чем эти трубы развести по периметру всего гаража и в нескольких местах вырезать отверстия, через которые будет выходить тепло.

Сама труба также прогреется и будет работать как батарея. Идея хорошая, однако такой пластик не теплостойкий и будет выделять всякую дрянь. Поэтому не удивляйтесь, если со временем подхватите какую-нибудь болячку.

Самый главный вопрос, как быстро и до какой температуры эта дизельная автономная печь способна прогреть стандартный гараж 4*6м. Здесь конечно многое зависит от степени теплоизоляции.

Но как показали реальные испытания этого девайса, даже для плохо утепленного помещения, с щелями в воротах толщиной с палец, такой отопитель способен всего за 1 час нагнать в гараже температуру с 0 до +15С.

Вот вам видеоподтверждение.

Ну а те, кто еще сомневается в надежности и безопасности этого китайского чуда, могут посмотреть видео ниже. В нем специалист ремонтник, профессионально занимающийся именно подобными автономками, провел настоящий краш-тест аналогичной китайской вебасты.

Что с ней только не делалось — перекрывалась подача воздуха и топлива, закупоривалась обратка, ставился неподходящий топливонасос, подавалось пониженное и повышенное напряжение. В общем испытывали ее и в хвост и в гриву.

Как себя при этом вел отопитель, и что с ним в итоге произошло, смотрите своими глазами и не говорите, что не видели.

Узнать текущую цену такого отопителя для гаража и заказать себе подобную модель у китайцев, можно отсюда.

Эксплуатационные нюансы

Чтобы ремонт автономных отопителей не превратился в частое действие, необходимо учитывать при их использовании некоторые моменты:

• Приобретая рассматриваемое приспособление, нужно изучит особенности его эксплуатации и установки. Кроме того, следует сопоставить требуемые и имеющиеся показатели мощности и прочих параметров.
• При каждой активации системы, требуется проверка ее работоспособности. При наличии течи или других дефектов – незамедлительно обращайтесь к специалистам по ремонту.
• Проверять ее работоспособность. Следите за тем, чтобы не было течей или каких-нибудь повреждений. Утечка наполнителя может привести не только к выходу из строя обогревателя, но и к отравлению угарным газом пассажиров или водителя.
• Не старайтесь при включении постоянно выбирать максимальный режим обогрева. Чрезмерно сухой воздух вреден для организма, потребуется чаще проветривать салон, что не способствует экономии ресурсов.

Критерии выбора

Две основные характеристики при приобретении дополнительного обогревателя — это мощность и безопасность. То есть, например, при габаритном автомобиле мощности воздушного обогревателя может не хватить для должного прогрева, в то же время при выборе жидкостного на легковушку есть высокий риск вызвать перегрев проводки и пожароопасности. О самих видах обогревателей — ниже.

После необходимо уделить внимание креплению. Например, обогреватели от прикуривателя имеют массу вариаций установки

Отталкиваться нужно от меньшего вреда салону и надёжности. Например, не стоит приобретать прибор с креплением на саморезы, если сильно переживаете за эстетический вид салона автомобиля. Также рекомендуется заранее продумать где будет располагаться оборудование, так как до желаемого места может не дотянуться шнур.

Третий и не маловажный критерий – из чего сделан корпус. Согревающее оборудования производители выпускают из разных материалов. Лучше всего себя зарекомендовала керамика. У неё есть бесспорные преимущества по сравнению с той же сталью:

• даже при длительном использовании не подвергается коррозии;
• элементы накаливания не сушат воздух;
• керамика не поглощает кислород;
• снижает риск пожара.

Большой плюс имеют автономные модели. Они создают комфортную атмосферу водителю и пассажирам, не перегружая аккумулятор и двигатель. За счёт этого продлевается период эксплуатации, снижается риск непредвиденных ситуаций (например, как разрядка аккумулятора авто) и обеспечивается эффективное прогревание стёкол.

Разница есть и в установленном нагревательном элементе. В разных ценовых классах могут быть:

• Инфракрасный нагреватель из керамики – самый безопасный и эффективный вид нагревателя. Несмотря на это, согревают только определённые участки и имеют высокую стоимость, по сравнению с конкурентами.
• Трубчатый электронагреватель (ТЭН) – популярный элемент в современных автомобильных обогревателях. Он максимально безопасен, хорошо прогревает за счёт высокого сопротивления и не снижает качество воздуха. Влияет на значительно большую территорию в отличие от остальных в данном списке.
• Электрическая спираль – это прибор с нихромовой или вольфрамовой конструкцией, через которую и проходит воздух. Существует масса минусов. Например, маленький срок эксплуатации, издают сильный шум при работе и повышен риск опасности. Поэтому электроспирали не пользуются популярностью и практически уже вышли из продажи.

Коды ошибок

Функция самостоятельной диагностики, встроенная в систему управления автономным обогревателем «Планар» различных модификаций, позволяет определить область и причину неисправности. Информация поступает водителю в виде кодов ошибок и мигании светового индикатора пульта дистанционного управления.

Расшифровка наиболее часто встречающихся кодов ошибок подогревателей марки «Планар».

Код неисправности	Количество миганий светового индикатора	Неисправность	Причина неисправности
1	1	Перегрев теплообменника	Контрольный датчик обнаружил перегрев и отключил отопитель. Причина – зафиксирована температура свыше 250 °C в районе теплообменника.
13	2	Число возможных запусков исчерпано	Причиной являются проблемы с топливом: оно отсутствует, не соответствует его марка, недостаточно поступление ввиду засорение или нарушения герметичности топливопровода, проблемы со свечами накаливания, недостаточно давление поступающего в камеру сгорания воздуха
2	12	Перегрев в области блока управления или датчика-индикатора пламени	Температура в районе размещения превышает значение в 50 °C. Перегрев блока управления в процессе работы или за время продувки перед началом работы блок управления не был охлажден.
4 и 6	6	Выход из строя температурного датчика блока управления	Температурный датчик вышел из строя
5	5	Неисправность индикатора пламени	Короткое замыкание или обрыв электроцепи питания индикатора
8	3	Прерывание пламени	Негерметичность топливопровода, поломка индикатора пламени или топливного насоса
9	4	Неисправность свечи накаливания	Короткое замыкание, обрыв электроцепи, неисправность блока управления подогревателя
10	11	Недостаточные обороты нагнетателя воздуха	Выход из строя вентилятора
12	9	Напряжение свыше 30 В, экстренное отключение	Неисправность АКБ или регулятора
15	9	Недостаточное напряжение, экстренное отключение	Неисправность АКБ или регулятора, обрыв проводки
16	10	Превышен интервал на вентиляцию камеры сгорания	За время продувки не был охлажден индикатор пламени, проблемы в блоке управления нагревателя
17	7	Неисправность топливного насоса	Обрыв или короткое замыкание в электрической цепи питания топливного насоса
20	8	Потеряна связь между блоком управления и пультом	Разрыв электропроводки, неисправность пульта или блока управления
27	11	Электродвигатель не работает	Клин электродвигателя по причине разрушения подшипника, ротора или попадания посторонних предметов
28	11	Двигатель работает с постоянной скоростью	Неисправность блока управления или платы на БУ
36	20	Превышение температуры датчика пламени	Неисправность блока управления

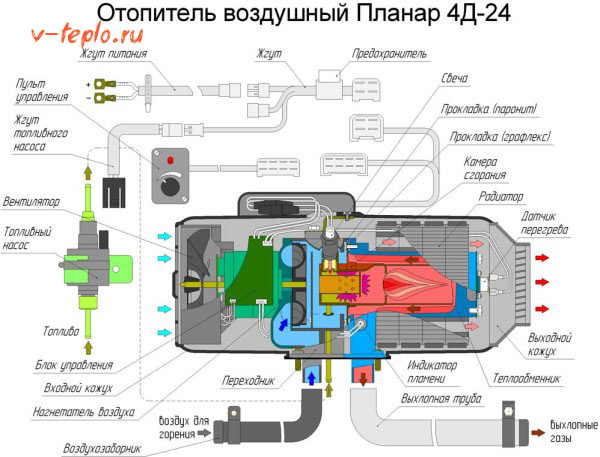

Принцип работы и особенности отопителя Планар

Обогреватель Планар работает на собственном топливе по принципу конвекции

Обогреватель Планар – продукт российских и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

Конструкция несложная:

• Все элементы располагаются в цилиндрическом или коробчатом корпусе.
• Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
• Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
• Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.
• Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
• Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается. Теплый воздух подается в салон.
• Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
• Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.

Лучшие тепловентиляторы для машины по бюджетной цене

Итак, исходя из вышеизложенного, можно сделать вывод, что
лучше всего остановить выбор на керамическом автомобильном обогревателе
(тепловентиляторе) мощностью не более 200-300 Вт с достаточно длинным шнуром
(не менее метра, а лучше – больше) и удобным креплением, которое позволяет
легко зафиксировать прибор в салоне машины. Ну а нужны ли вам те или иные
дополнительные функции, которые, безусловно, влияют на конечную цену
автомобильного обогревателя – каждый водитель решает сам для себя.

Мы выбрали 5 доступных обогревателей салона от прикуривателя
с ценой не более 2000 рублей, которые наиболее полно отвечают рассмотренным
выше критериям выбора. 4 из них предназначены для легковых машин, а 1 (24-вольтная
модель) – для эксплуатации на грузовом автотранспорте и автобусах.

Обогреватель «SITITEK Termolux-150»

Удобный электрический тепловентилятор с керамическим
нагревательным элементом, не сжигающий кислород и работающий практически
бесшумно. Поддерживает регулировку направления воздушного потока на угол до 360
градусов по горизонтали, выполнен в удобном прорезиненном корпусе, оборудован
светодиодным фонариком и откидной ручкой. SITITEK Termolux-150 питается от
12-вольтного разъема прикуривателя, оборудован длинным двухметровым шнуром.

Тепловентилятор с керамическим нагревательным элементом «SITITEK Termolux-150»

Цена автомобильного обогревателя «SITITEK Termolux-150» – около 2000 рублей

Обогреватель TE1-0182

TE1-0182 – это очень дешевая модель для легковых машин от
китайских производителей, отличающаяся малым расходом электроэнергии (мощность
– 150 Ватт). Аппарат оборудован длинным шнуром (1,5-2 м) и универсальным
съемным креплением, позволяющим легко зафиксировать его на торпедо.

TE1-0182 – бюджетный вариант от китайцев

Цена автомобильного обогревателя «TE1-0182» – около 1300-1400 рублей

Отопитель салона от прикуривателя Koto 12V-901

Это аппарат 2 в 1, выполняющий функции обогревателя и
вентилятора. Как и модели, описанные выше, работает от бортовой сети
напряжением 12 Вольт через прикуриватель, к которому подключается при помощи
шнура длиной 1,7 метра. Модель Koto 12V-901 поддерживает регулировку
направления угла обдува до 45 градусов по вертикали и до 90 градусов по
горизонтали. Мощности в 200 Ватт вполне хватает для помощи штатному отопителю в
деле наполнения салона машины теплым воздухом и прогрева заиндевевших стекол.

Обогреватель с функцией вентилятора Koto 12V-901

Цена автомобильного обогревателя «Koto 12V-901» – около 1500-1700 рублей

Дополнительный обогреватель салона автомобиля 12В YF-800

Еще один прибор с керамическим нагревательным элементом для
легковых автомобилей от китайского поставщика. Имеет мощность 120-150 Вт, за
счет особого крепления подходит для использования вне салона машины. Авто
обогреватель салона YF-800 поворачивается на угол 30 градусов вверх и вниз,
укомплектован очень длинным (порядка 3 метров) кабелем.

YF-800 – экономичный керамический обогреватель в салон

Цена автомобильного обогревателя «YF-800» – около 1600-1800 рублей

AVS Comfort TE-311 — обогреватель для грузовых машин и автобусов

Напоследок мы оставили достаточно надежный китайский
обогреватель AVS Comfort TE-311, предназначенный для грузовиков и автобусов.
Данный аппарат, построенный на основе керамического полупроводникового
нагревательного элемента, сочетает в себе функции сразу 3-х разных устройств:
обогревателя, вентилятора и автофена. 150-ваттная модель выполнена в
миниатюрном черном корпусе, снабжена 1,8-метровым шнуром.

AVS Comfort TE-311 – обогреватель на 24 вольта для грузового авто

Цена автомобильного обогревателя «AVS Comfort TE-311» – около 1400-1500 рублей

Прокачка топлива

Перед самым первым запуском необходимо прокачать топливо. Для этого одновременно нажимаете две нижние кнопки — OK и «стрелка вниз».

У вас на дисплее загорится надпись «Н» и «OF».

Переключаете на ON.

После этого толчкообразно со щелчками запускается насос. На экране высвечивается соответствующий значок.

Чтобы выключить прокачку, переведите все в режим OF, нажав стрелку вниз. Первым делом при прокачке идет заполнение фильтра.

В конце концов жидкость в трубке должна достигнуть конца шланга топливоподачи.

Натягиваете и зажимаете его хомутом на соответствующем вводе в печку. По завершении прокачки, переходим к первому запуску.

Сколько потребляет солярки китайская вебаста

Какой расход топлива у этого чудо отопителя гаража? На максимальной мощности в 5квт, у вас будет уходить от 400 до 500 грамм дизтоплива. 150 грамм в час — это расход на минимальном режиме.

Данные показатели можно считать вполне приемлемыми для большинства автолюбителей. Работать 24 часа в сутки эта печка у вас не будет. Более того, после выхода на расчетную температуру, запускается «климат контроль».

А еще к этой печке можно приспособить GSM модуль. Тогда вообще запуск будет осуществляться в любое время, с любой точки Земли, прямо с мобильного телефона.

Просыпаетесь утром на работу, тыкаете пальчиком в телефон, и пока приводите себя в порядок и завтракаете, гараж у вас уже натоплен, и машина теплая. Пришли, повернули ключ, завели без проблем и поехали. Лепота!

Вот только солярку для нее заливать желательно чистую и качественную. Иначе можно загубить аппарат. Он постепенно начнет коптить, и в итоге придется разбирать и чистить камеру сгорания и сетку со свечой поджига.

Предназначение

Рискуя несколько часов пробыть на морозе, многие не задумываются о возможных последствиях. На самом деле, мотор остывает за пару часов, а салон еще быстрее. Чтобы впоследствии не потребовался ремонт автономных устройств, большинство изготовителей советует по поводу монтажа обращаться к профессионалам. Но, если имеется определенный опыт и соответствующие навыки, установить такое приспособление по силам собственноручно.

Обогрев от работающего двигателя предусмотрен во всех легковых машинах и коммерческих автомобилях. Однако для наличия тепла при длительной стоянке, наиболее результативным вариантом является установка автономного отопителя. Чтобы правильно и эффективно обеспечить их монтаж и эксплуатацию, следует изучить типы агрегатов, их характеристики и возможности.

Техника безопасности

Один из главных аспектов использования отопителя Планар – соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

1. Если устройство было отключено, его повторное включение разрешается лишь спустя 10 сек
2. В процессе цикла продувки отключение питания запрещается
3. Отопитель должен быть отключен от сети, если кузов подвергается сварочным работам
4. Рекомендуется выключать прибор во время заправки автомобиля

Нельзя эксплуатировать обогреватель в закрытом помещении
Установив подобное устройство, необходимо иметь поблизости ведро с песком и исправный огнетушитель
Запрещается осуществлять прокладку топливных трубок внутри салона автомобиля, однако снаружи они должны быть надежно утеплены
В случае поломки не рекомендуется заниматься самостоятельным ремонтом оборудования

Установить отопитель планар способен каждый самостоятельно. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг относительно невелика и значительно ниже, чем затраты на возможные восстановление или ремонт.

Рассмотренное устройство для отопления автомобилей в зимний период или небольших, но обязательно хорошо вентилируемых помещений (сторожка, бытовка и т. д.), пользуется спросом. Однако, не глядя на многочисленные преимущества, стоимость может стать некоторой преградой. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Как упоминалось ранее, монтаж отопительного оборудования можно произвести самостоятельно. В целях экономии времени и для большей надежности следует обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.

Видео работы

Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.

Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.

Рабочий процесс более подробно можно описать следующим образом:

• В первую очередь продувается камера сгорания
• Затем до нужной температуры нагреваются свечи накаливания
• Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
• Происходит непосредственное сгорание топлива
• Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается

Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.

Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.

Некоторые особенности устройства отопителя Планар

Как правило, топливо поступает внутрь камеры сгорания прибора непосредственно из топливного бака транспортного средства. Однако такой вариант не единственный из возможных. Иногда аппарат имеет собственную емкость, в которую заливается необходимое для работы горючее.

По аналогии устроено электроснабжение. Питается отопитель планар непосредственно от автомобильного аккумулятора.

Число составляющих отопительного устройства огромное, но среди них можно выделить тройку основных элементов:

1. Управляющий пульт или блок – необходим, чтоб контролировать работу устройства в целом
2. Топливный насос – необходим, чтоб подавать требуемое количество горючего в камеру хранения
3. Нагревательный элемент – в нем происходит нагревание воздуха, который впоследствии поступает в салон автомобиля

Возможно вас так же заинтересует наша статья про электрическое отопление

Требования к монтажу

Установка Планара выполняется строго по инструкции:

• Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
• Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
• Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
• Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
• Корпус не должен соприкасаться со стенками или полом кабины.
• Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
• Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

Разместить входное отверстие нужно так, чтобы во время работы Планар не подсасывал выхлопные газы.

Конструкция отопителя

Установка, осуществляющая обогрев кабины или рабочего места водителя с помощью потоков теплого воздуха, получило название воздушного обогревателя. Конструкция включает в себя нагревательный элемент, насос для подачи дизельного топлива, пускорегулировочную аппаратуру и провода для соединения элементов. Приборы выпускают российским заводом «Планар» (г. Самара) и характеризуются доступной ценой при высокой эффективности, как свидетельствуют отзывы. На фото – отопительная автомобильная установка.

Принцип работы воздушного отопителя Планар таков: насосом топливная смесь подается в камеру сгорания. Тепло, получаемое при сгорании, передается теплообменнику. Последний обдувается потоком воздуха, а затем нагретый воздух подается в кабину водителя. Продукты сгорания выводятся из салона автомобиля, поэтому использовать обогреватель Планар в закрытых помещения — гараж, мастерская, запрещается.

Топливной смесью для прибора служит дизельное топливо, получаемое из бака. Обогреватель работает в автономном режиме, вне зависимости от состояния двигателя.

Во время каждого включения обогревателя проводится предварительное тестирование датчика перегрева, состояния насоса, индикатора горелки и электроцепей. При отклонении в состоянии элементов согласно инструкции розжиг инициироваться не будет. Если тест пройден успешно, камера сгорания предварительно продувается – воздух выводится из салона, разгорается свеча, а затем подается смесь топлива и воздуха для сгорания. По достижению нормального стабильного горении отключается свеча.

При отключении прекращается подача топливной смеси, производится гашение горелки и продувка камеры сгорания.

Регулировка температуры производится автоматически, согласно установленному значению: от 15 до 30 градусов. Когда температура воздуха в салоне достигает заданной величины, прибор переходит в режим с меньшей теплоотдачей. Если разница между параметрами велика, то устройство может активировать режим вентиляции, способствующий охлаждению рабочего места. При понижении температуры воздуха, автономный обогреватель Планар переходит в более активный режим. Опционально прибор может быть снабжен выносным температурным датчиком, который размещается в кабине

Монтаж установки производится только специалистами.

Комплектация отопителя

Что входит в комплектацию устройства?

пластиковый бак для дизтоплива на 10 литров

комплект проводов с фишками для подключения

шланги топливопровода

выхлопная труба

установочная площадка для корпуса печки

направляющие патрубки и тройник для распределения воздушного потока

шланги забора и выдува воздуха

#gallery-1 {
margin: auto;
}
#gallery-1 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-1 img {
border: 2px solid #cfcfcf;
}
#gallery-1 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

воздушный фильтр

Он необходим, чтобы при заборе воздуха в отопитель и его камеру сгорания, не попало лишней пыли и других частиц.

глушитель

Он в основном требуется при монтаже устройства в автомобиле. Для гаража бесполезен.

комплект хомутов, болтиков и т.д.

ну и сама печка с топливным насосом и выносным электронным блоком управления

#gallery-2 {
margin: auto;
}
#gallery-2 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-2 img {
border: 2px solid #cfcfcf;
}
#gallery-2 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

Также есть брелок для дистанционного запуска.

На печке с одной стороны стоит вентилятор. Снизу на металлических патрубках производится забор и выхлоп воздуха.

Тут же рядом с ними подключается топливопровод.

Устройство

Конструкция автономки «Планар» включает в себя регулятор мощности с поворотной рукояткой, а также таймер, служащий для автоматического отключения приспособления после длительной работы.

Устройство разработано таким образом, чтобы обеспечивалась автономность функционирования на всех стадиях. Автоматика также контролирует состояние каждого внутреннего элемента в текущий период. Розжиг начинается только в том случае, если система контроля удостоверится в исправности всех совместимых узлов. Такое решение позволяет достичь максимально высокого уровня безопасности эксплуатации прибора.

Среди всех компонентов отопительного приспособления рассматриваемого типа можно выделить несколько основных деталей:

• Блок с пультом управления требуется для контроля оборудования в целом.
• Топливный насос служит для подачи необходимого количества горючего в рабочую камеру.
• Элемент нагрева необходим для нагрева воздуха, который затем поступает в салон.

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

• Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
• Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
• Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки
• В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В
Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

Резюме

Автомобильные обогреватели «Планар» – хороший выбор для тех, кому необходимо обеспечить дополнительный обогрев кабины либо крытого кузова грузовых или пассажирских автомобилей. Отметим, что для достижения требуемых результатов крайне важна правильная установка автономки и своевременное обслуживание устройства. Цена обогревателей начинается от 19,5 тыс. рублей.

В этом разделе полный список кодов ошибок для «самарких автономок» Планар Теплостар

Во время эксплуатации отопителя может возникнуть неисправность. Неисправность определяется по количеству миганий светодиода на пульте управления ПУ или по высвечиваемому коду на цифровом пульте . Количество миганий светодиода, причины, приведшие к отказу, и методы устранения неисправности указаны в таблице .

Как определить неисправность автономной печи

1) Проверить уровень и качество топлива. 1) Оценить визуально-Повреждение проводов, шлангов, наличие деталей(насоса, топливного бака) итп. 3) Посчитать коды ошибок для моделей без дисплея 4) Произвести ремонт согласно документации

Во время эксплуатации отопителя может возникнуть неисправность. Неисправность определяется по количеству миганий светодиода на пульте управления ПУ или по высвечиваемому коду на цифровом пульте . Количество миганий светодиода, причины, приведшие к отказу, и методы устранения неисправности указаны в таблице .

Возможны и другие неисправности, которые не диагностируются блоком управления, например: потеря герметичности теплообменником (прогорание), или прогорание уплотнительных прокладок, или снижение теплопроизводительности в результате нагарообразования на внутренней поверхности теплообменника. Перечисленные неисправности могут быть обнаружены визуально.
