Средний ведущий мост

По назначению мосты бывают:

• железнодорожные
• автодорожные
• городские (служат для пропуска по ним автомашин, городского электротранспорта и пешеходов)
• под совмещенную езду (железную и автомобильную дороги в одном или разных уровнях)
• акведуки (для водоснабжения городов)

Рис. 1. Схемы балочных мостов; а) балочно-разрезная; б) балочно-консольная; в) балочно-неразрезная;

Рис. 2. Схемы рамных мостов: а) рамно-консольная; б) рамно-неразрезная;

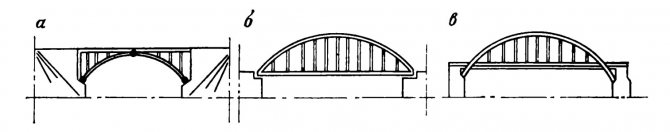

Рис. 3. Схемы арочных: а) трехшарнирная арка с ездой поверху; б) арка с затяжкой с ездой понизу; в) с ездой посередине;

Рис. 4. Схемы мостов: а) висячий; б) вантовый;

По материалу изготовления мосты различают:

• деревянные
• каменные
• бетонные
• железобетонные
• металлические

Обычно название указывает на материал пролетных строений. По схеме конструкции пролетных строений и опор мосты бывают:

• балочные
• рамные
• арочные
• висячие
• комбинированные

В балочной системе (Рис. 1) пролетные строения представляют собой сплошную или сквозную балку, свободно опирающуюся на опоры. При действии вертикальной нагрузки пролетные строения работают на изгиб и передают опорам вертикальные опорные давления. В рамных мостах (Рис. 2) пролетные строения и опоры жестко связаны между собой и представляют единую конструкцию. В результате на опоры, кроме вертикальных опорных реакций, передаются изгибающий момент и горизонтальный распор. В арочных мостах (Рис. 3) нагрузка также вызывает вертикальные опорные реакции и распор. Распор исключается, если концы арки соединены затяжкой, соединяющей концы арки (см. рис. 3, б). Чувствительность арок к деформациям снижают устройством шарниров — по одному в местах опирания и одного в середине пролета (см. рис. 3, а). Висячие мосты (см. рис. 4, а) состоят из гибких элементов (тросов или цепей), представляющих собой несущую часть конструкции, к которой подвешивается проезжая часть, в виде фермы или балки жесткости. В месте закрепления троса (на устое, пилоне) возникают не только вертикальные, но и горизонтальные опорные реакции. Вантовые мосты состоят из гибких элементов (стальные канаты), образующих вантовую ферму, к которым подвешивается проезжая часть (см. рис. 4, б).

Влияние передаточного числа на динамику авто

Правильно подобранное передаточное число коробки передач является залогом согласованной работы всей трансмиссии. При его подборе стоит руководствоваться, прежде всего, мощностью и моментными характеристиками двигателя, а также размерами колес и, безусловно, личностными пожеланиями водителя. Изменяя ПЧ, можно уменьшить либо увеличить величину перенаправляемого крутящего момента. Это осуществляется изменением числа зубьев на каждой из шестеренок.

Чем выше значение данного числа, тем «мощнее» и «короче» будет передача, а значит, мотор намного быстрее будет выкручивать необходимое количество оборотов, при этом набор скорости осуществляется так же быстро, но возникает потребность в более частом переключении передач, и, следовательно, максимальное значение скорости на каждой ступени будет несколько снижено. Повышенное ПЧ способствует более стремительному ускорению.

Уменьшение же значения передаточного числа приводит к увеличению максимальной скорости, однако это хорошо только в том случае, когда двигатель имеет достаточный запас мощности. Но это негативно сказывается на разгонной динамике авто. Чем ближе значения ПЧ, тем более быстрым и плавным будет разгон при переключении передач. При обычной езде количество оборотов должно находиться в пределах 2-2,5 тысячи, это значение можно увидеть на тахометре, как только обороты превышают данное значение, а вам при этом еще необходимо набрать скорость, нужно перейти на более повышенную передачу. Безусловно, переключение передач, должно быть только последовательным.

Главная →

Устройство → Трансмиссия (коробка передач) → Механическая трансмиссия →

Несколько признаков поломки частей заднего моста и их устранение

Основными симптомами неисправностей заднего моста являются стуки, скрежет, хруст метала, а также другие посторонние шумы в задней части авто.

Одной из самых распространенных неприятностей смело можно назвать поломку подшипников .
Другой причиной может стать затупление зубцов шестерен , которых в мосте заднем огромнейшее количество.
Свист вместо стуков же означает недостаточную смазку , поскольку со временем смазочный материал имеет свойство твердеть, перемешиваясь с грязью, болотом и дорожной пылью, поэтому очень важно периодически удалять старую и наносить новую смазку.
Особенно громкий шум, а также перегрев заднего моста может свидетельствовать о нехватке масла в кратере , или же о его низком качестве. Поэтому, при подобных признаках, в первую очередь необходимо произвести проверку качества и количества масла.
Проблема же с износом шестерен может стать основной причиной обращения в автомобильный сервис или к специалистам СТО, поскольку задний мост – деталь, требующая обслуживания профессионалами.
Кроме того, можно выделить такую проблему, как гул в элементах заднего моста, что является признаком плохо затянутых гаек или фланцев шестерен

Кроме того, гул может означать неправильную регулировку зазоров подшипников ведущей шестерни или дифференциала. В таком случае необходимо прежде всего определить, какой из болтов плохо затянут и с помощью обычного гаечного ключа самостоятельно устранить проблему.

Для продления строка службы требуется должное техобслуживание узлов заднего моста, а именно дифференциала, главной передачи и полуосей.

Дифференциал заднего моста

Вот казалось бы и все. Мы достигли того, что колеса начали получать вращение. Но возникает проблема при изменении направления движения автомобиля поворотом влево, вправо или при развороте. Если колеса поместить жестко на одной оси, то они всегда одинаково будут вращаться. А при повороте, допустим, направо, радиусы поворота колес изменяются, и правое колесо проходит меньшее расстояние, чем левое.

Получается, одно из них должно проскальзывать. Такой же эффект будет, если одно из колес прокатывается через яму, а второе по ровной поверхности. Это приведет к повышенному износу колес, а на скользкой дороге автомобиль будет просто неуправляем.

Значит надо сделать так, чтобы колеса были независимы друг от друга, но при этом получали крутящий момент. Это и есть задача следующего механизма – дифференциала заднего моста. Дифференциал заднего моста изображен на рисунке ниже.

Ведущая шестерня входит в зацепление с ведомой, вид которой, как видно на рисунке, заметно изменился, по сравнению с предыдущей картинкой. Внутри ведомой шестерни жестко сидят две конические шестеренки друг напротив друга. Называются они сателлитами.

Каждый сателлит зубьями сцеплен с двумя шестернями на полуосях. Сами полуоси друг с другом напрямую никак не связаны, только через сателлиты. То есть на данном этапе колеса получили независимость друг от друга.

Неисправности

Причины появления неисправностей

Редуктор заднего моста – сложный механизм, состоящий из большого числа элементов. Неисправность любого из них может привести к выходу из строя всей системы.

1. Перегруз системы. Одной из самых распространенных причин выхода из строя редуктора заднего моста является частое превышение положенной нагрузки на автомобиль. Например, при буксировке тяжелых транспортных средств или других грузов. Во время буксировки нагрузка на все элементы системы существенно увеличивается.
2. Люфт в крестовинах. Многие автомобилисты отмечают, что через 5-6 лет эксплуатации авто в крестовинах появляется люфт. Это происходит из-за повышенной детонации двигателя, не отрегулированного зажигания и возникающих в связи с этим толчков и ударов. Поэтому в ходе ремонта проводят диагностику всех элементов ходовой части и не ограничиваются заменой передаточного механизма.
3. Отсутствие смазки. Если в редукторе заднего моста нет масла, то его может заклинить, из-за перегрева. Могут лопнуть стальные части или сломаться зубья на шестеренках. Чтобы избежать подобных проблем, необходимо держать уровень смазки под контролем.
4. Выработка подшипников, расположенных в «чулках». Эта неисправность появляется после долгих лет эксплуатации автомобиля. Она может спровоцировать искривление валов и разрушение зубчатых передач. В результате редуктор заднего моста будет не пригоден для ремонта.

Признаки неисправностей

О проблемах, связанных с работой редуктора заднего моста, вы узнаете по характерному шуму:

1. Усиленный шум моста. Возможно, деформировалась балка, износились шестерни и полуоси, понижен уровень масла или наблюдается его утечка. Шум, появившийся сразу после ремонта, является следствием неправильной регулировки.
2. Шум во время разгона. Если шум появляется во время разгона автомобиля, значит изношены или повреждены подшипники дифференциала, либо полуосей. Еще одна возможная причина – недостаток смазки в редукторе.
3. Шум во время разгона и торможения. Если шум появился не только во время разгона, но и при торможении автомобиля, значит, износились или разрушены подшипники ведущей шестерни. Возможно, в шестернях главной передачи нарушены зазоры.
4. Шум на поворотах. Если вы заметили появление шума на поворотах, значит, в автомобиле неисправны подшипники полуосей. Возможные причины – задиры на поверхности сателлитов или их слишком тугое вращение.
5. Стуки в начале движения. Скорее всего, увеличен зазор шлицевого соединения вала ведущей шестерни с фланцем. Также вероятно, что в отверстие для оси сателлитов, расположенное в дифференциале, изношено.

Тестовые испытания автомобиля

Тест 1. Начните движение по шоссе со скоростью 20 км/ч, затем плавно увеличивайте скорость до 90 км/ч. Одновременно прислушивайтесь к звукам, которые издает автомобиль на разной скорости. Отпустите педаль управления дроссельной заслонкой и, не притормаживания, погасите скорость двигателем. Следите за изменением шума.

Тест 2. Во время движения со скоростью 100 км/ч переключите рычаг в нейтральное положение, выключите зажигание и свободно катитесь до полной остановки. Следите за изменением шума на разных скоростях замедления.

Тест 3. Автомобиль в неподвижном положении, на ручном тормозе. Запустите двигатель машины и, постепенно увеличивая обороты, прислушайтесь к возникшим шумам. Если вы слышите такой же шум, как при испытании №1, значит их источником является не редуктор, а другие узлы автомобиля.

Тест 4. Если шум, выявленный на испытании №1, не повторился на испытаниях №2 и №3, значит, он исходит от редуктора. Чтобы окончательно в этом убедиться, поднимите задние колеса машины, запустите двигатель и переключитесь на четвертую передачу. Это позволит вам убедиться, что источником шума является именно редуктор, а не подвеска или кузов.

Как избежать преждевременного выхода редуктора моста из строя? Нужно следить за уровнем масла, прислушиваться к шумам и стукам в автомобиле, визуально осматривать мост на предмет течи и внешних повреждений балки.

С коробкой на мосту

А теперь о двухскоростных передачах в ведущих мостах. Их применение позволяет удвоить число передач трансмиссии без установки сложных многоступенчатых коробок передач, причем низшие передаточные числа могут быть получены путем включения второй ступени передачи, благодаря чему карданный вал и первая ступень не воспринимают увеличенного крутящего момента.

Двухскоростные передачи применяют на магистральных тягачах с одним ведущим мостом, созданных на базе обычных автомобилей. В этом случае двухскоростная передача позволит увеличить максимальное передаточное число трансмиссии (что необходимо в связи с увеличением полной массы грузовика) и число передач, так как разница между массами груженого и не груженого автомобиля (особенно в случае седельного тягача) весьма большая. В этом случае все остальные механизмы грузовика остаются неизменными.

Встречаются двухскоростные главные передачи, включающие цилиндрические шестерни внешнего зацепления, вращающиеся на поперечном валу, и кулачковую муфту, которая, перемещаясь по шлицам и входя в зацепление с зубчатыми венцами шестерни, жестко соединяют их с валом. При перемещении муфты влево включается большее передаточное число, а при перемещении вправо – меньшее. В главных передачах такого типа всегда работают две пары зубьев, в связи с чем потери в зацеплении такие же, как и в двухступенчатой главной передаче, однако потери на взбалтывание масла возрастают. Недостатком такой схемы является увеличение размеров и массы всего моста.

На некоторых грузовых автомобилях можно встретить ступенчатые планетарные главные передачи, преимущественно двухскоростные, а в последнее время и трехскоростные. Планетарные ряды способствуют повышению компактности узла, но при этом повышают его стоимость.

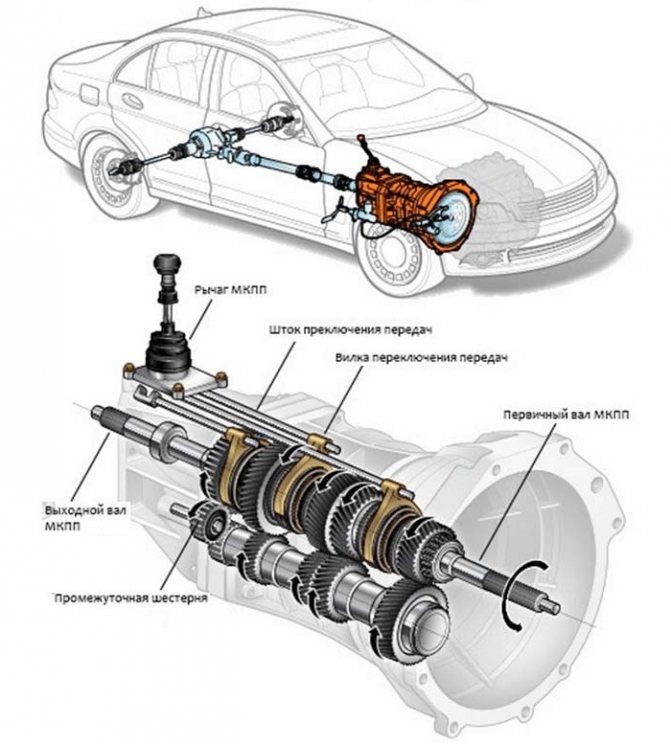

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

1. корпус, он же картер;
2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
3. шестерни валов;
4. рычаг переключения скоростей;
5. синхронизатор (2 блокировочных кольца, муфта, сухари),
6. проволочные кольца;
7. подшипники, сальники.

По количеству валов МКП делятся на:

• двухвальные;
• трехвальные.

По количеству ступеней бывают

• 4-ступенчатые;
• 5;
• 6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

• рычаг выбора передачи, оснащенный тросом для ее включения;
• шток, оснащенный вилками;
• рукоятка для переключения скорости;
• блокирующий замок.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Шасси автомобиля

Публикация:

   Механизм переднего ведущего моста

Читать далее:

   Задний ведущий мост автомобиля ЗАЗ-965а «Запорожец»

Механизм переднего ведущего моста

Передний ведущий мост автомобилей высокой проходимости имеет ту особенность, что передние колеса его одновременно являются и ведущими, и управляемыми. Поэтому в устройство его входят дополнительные механизмы, позволяющие передавать усилие на управляемые колеса при изменении плоскости их вращения.

В устройство привода на передние ведущие колеса входят: главная передача, дифференциал, полуоси, шарниры равной угловой скорости, приводные валы колес. Все эти части заключены в картере с полуосевыми рукавами, на наконечниках, у которых на шкворневых пальцах с подшипниками установлены поворотные кулаки, состоящие из корпуса с цапфой, на которой на подшипниках установлены ступицы колес.

Главная передача и дифференциал имеют такое же устройство, как и главная передача и дифференциал заднего ведущего моста.

Рекламные предложения на основе ваших интересов:

Шарнир 6 равной угловой скорости передает равномерное вращение с полуоси на приводной вал колеса при значительных углах поворота между ними (до 40°) и различных положениях колеса во время поворота автомобиля. Применить для этой цели простой карданный шарнир нельзя, так как он не обеспечивает равномерного вращения приводнэго вала.

Для этой цели в передних ведущих мостах применяют шарниры равных угловых скоростей двух типов: шарикового или кулачкового. Шарнир равной угловой скорости шарикового типа состоит из двух вилок, пяти шариков, пальца и стопорной шпильки. Вилка соединена с полуосью, а вилка — с приводным валом колеса. Вилки центрируются шариком, установленным на пальце, который закреплен стопорной шпилькой в отверстии одной из вилок. В канавках вилок установлены четыре шарика, через которые и передается вращение от одной вилки на другую. При любом угле между валами боковые шарики в канавках вилок устанавливаются в плоскости, делящей этот угол пополам. Поэтому вращение от ведущего на ведомый вал передается равномерно. Применяют также шариковые шарниры без пальца со стопорной шпилькой в центральном шарике.

Шарнир равной угловой скорости кулачкового типа состоит из двух вилок, двух кулаков и диска. Вилки находятся на конце полуоси и конце приводного вала колеса. Внутрь вилок входят цилиндрические поверхности кулаков. Между кулаками установлен диск, входящий во внутренние прямоугольные вырезы кулаков. При такой конструкции полуось и приводной вал могут качаться каждая на своем кулаке в вертикальной плоскости и вместе с кулаком вокруг диска в горизонтальной плоскости. Такой шарнир по своему действию аналогичен действию двух сочлененных обычных карданных шарниров, из которых первый шарнир создает неравномерность вращения, а второй (поставленный наоборот) устраняет эту неравномерность. В результате этого вращение па приводной вал от полуоси передается равномерно.

Приводной вал колеса проходит внутри полой поворотной цапфы и при помощи втулки с фланцем соединен со ступицей колеса, установленной на цапфе на подшипниках. Цапфа соединена с разъемным корпусом, установленным на подшипниках на шкворневых пальцах, закрепленных на полусферическом наконечнике полуосевого рукава, и может поворачиваться имеете с колесом вокруг этих пальцев. При любом повороте колеса с цапфой вращение на колесо передается с полуоси через шарнир и приводной вал.

Рис. 1. Схема механизмов привода переднего ведущего моста

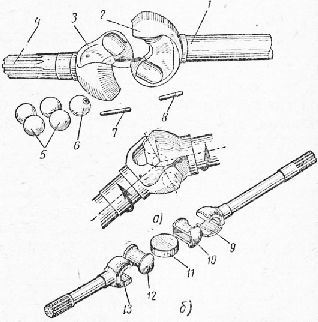

Рис. 2. Шарниры равной угловой скорости:
а — шарикового типа; б — кулачкового типа

На автомобилях высокой проходимости новых моделей (ГАЗ-66, УАЗ-452) в конструкции переднего ведущего моста предусмотрено устройство, обеспечивающее отключение передних колес от механизма привода в том случае, когда в приводе передних колес нет необходимости. Это снижает потери мощности при движении автомобиля.

Отключение передних колес обеспечивается разъединением ступицы колеса от приводного вала с помощью специальной зубчатой муфты.

Рекламные предложения:

Читать далее: Задний ведущий мост автомобиля ЗАЗ-965а «Запорожец»

Категория: —
Шасси автомобиля

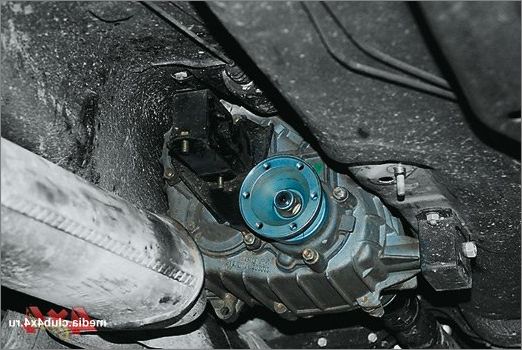

Техническое обслуживание редуктора

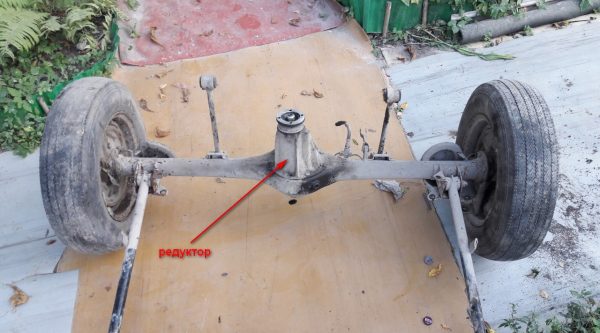

Редуктор заднего моста работает в повышенных нагрузках. Срок эксплуатации заднего редуктора зависит от периодического прохождения ТО, режима эксплуатации.

Признаком неисправности редуктора заднего моста, при которым следует провести диагностику и, в случае необходимости, сделать ремонт, является появление шума. Шум редуктора — это гул, который легко ощущается во время езды и который закладывает уши движении на дальнее расстояние.

Обычно, при появлении шума редуктора, всегда приходится делать капитальный ремонт или менять полностью. В зависимости на какой передаче едет автомобиль и на какой скорость, шум может быть разным.

Порядок ремонта или замены узла полностью:

1. 1. Приготовить стандартный набор ключей.
   2. Слить масло из редуктора, открутив сливную пробку.
   3. Снять колеса.
   4. Снять тормозные барабаны.
   5. Снять колодки.
   6. Открутить крепления полуосей торцевым ключом.
   7. Демонтировать полуоси.
   8. Разобрать и снять карданный вал. Это делаем в таком порядке:
      • Поставить метки на фланце кардана и фланце редуктора для избежания дисбаланса после сборки.
      • Открутить болты, которые крепят вал.
      • Во время сборке использовать новые гайки для избежания возможной поломки в дороге (обрыв карданного вала).
   9. Открутить крепления редуктора к заднему мосту торцевым ключом.
   10. Устанавливаем новый редуктор или ремонтируем.
   11. После сборки заливаем новое масло для редуктора.

Если во время движения появился гул около задних колес, то надо проводить регулировку. Гул появляется от постоянных нагрузок.

Диагностику делаем в таком порядке:

1. Демонтировать подшипники.
2. Снять сальники.
3. Снять сателлиты.
4. Снять фланцы.
5. Снять оси.
6. Все снятые детали надо промыть в бензине или керосине.
7. Осмотреть визуально и, если обнаружено повреждение хотя бы одного зуба, то деталь подлежит замене.

Сборку редуктора делаем в такой последовательности:

1. Установить ведущую шестерню с регулировочной шайбой, распорной втулкой, подшипниками и фланцем.
2. Гайку следует затягивать ключом с динамометрическим измерением. Силу затяжки гайки делаем 1 Н (Ньютон).
3. В корпус дифференциала установить ведомую шестерню и затянуть болты.
4. Выставить путем регулировки допустимый люфт.
5. После установки всех деталей, гайки затягиваем до минимума.
6. Теперь проворачиваем ведомую шестерню и проверяем ее на люфт. Люфт должен быть, но небольшим. Люфт — это запас расстояния, так как все детали при нагрузках немного расширяются.
7. Проверяем расстояние между болтами, удерживающие гайки. Штангенциркулем проверяем расстояния, а с другой затягиваем гайки с одинаковым моментом затяжки. Расстояния между болтами не должны изменять от предела 1,5-2 мм. Если расстояния в норме, то опять проверяем люфт шестеренки.
8. Регулировка на этом этапе заканчивается.

Обслуживание коробки передач, устранение проблем

Ниже приведены ссылки на статьи, с помощью которых вы можете ознакомиться с нужно информацией.

• Какое масло лить в КПП? Виды масел, вязкость, срок службы масла.
• Как снять/заменить КПП? Пошаговая инструкция снятия коробки передач.
• Дребезжит рычаг КПП, что делать? Избавляемся от дребезга ручки КПП на 2,5-4 т. оборотах.
• Как заменить малсо в КПП? Пошаговая инструкция по замене масла в коробке.
• Как проверить уровень масло? О том, где находится щуп на коробке, как проверить уровень.
• Как заменить датчик заднего хода (дзх)? Не горят фонари заднего хода – вероятнее всего вышел из строя датчик. Подробная инструкция замены датчика.
• Не включается задняя передача. Что делать? Причины возникновения данной проблемы, и что с этим можно поделать.
• Хрустит вторая передача. Причины возникновения данной проблемы, и что с этим можно поделать.

Надеемся, вы нашли ответы на свои вопросы.

Техническое обслуживание редуктора

Рассмотрим основные моменты технического обслуживания редуктора.

Настройка радиального зазора. Периодическая настройка редуктора ведущего моста дает возможность предотвратить износ зубьев, а также способствует равномерному их притиранию. Расширенный радиальный зазор является причиной износа подшипников и зубьев вала ведущей шестерни и настраивается с помощью специальных шайб, которые подкладываются под передние фланцы тела редуктора. Характерно, что настройка редуктора ведущего моста в автомобилях ВАЗ не отличается от такой же операции для автомобилей грузового типа.

Смазочные материалы. Настройка настройкой, но необходимо помнить и о рабочей жидкости, которая применяется для смазки всех узлов редуктора ведущего моста. Наиболее широко используемые смазки: отечественные – Нигрол или ТАД-17, международная классификация – SAE (72-250) или API (GL-1 – GL-5). Увеличенная вязкость, которую они способны сохранять как при высокой, так и при низкой температуре, позволяет применять их для компенсации высоких нагрузок, возникающих в процессе преобразования крутящего момента.

Для оптимального рабочего процесса гипоидной передачи требуется под­дер­жи­вать рекомендованный объем рабочей жидкости, так как его уменьшение приводит к износу зубьев главной пары. Но также необходимо помнить, что превышение допустимого уровня может навредить в ситуации с автомобилями ВАЗ выдавить сальник редуктора ведущего моста.

Ремонт или как не сделать ошибку. Ремонт редуктора ведущего моста на ав­то­мо­би­лях ВАЗ выполняют практически в любом гаражном кооперативе без соблюдения самых простых правил по его монтажу и сборке.

Например, редуктор заднего моста автомобиля «Нива» и редуктор переднего моста автомобиля «Нива» должны обладать одинаковыми передаточными числами. Нарушение данного требования повлечет неравномерное распределение крутящего момента, что может разрушить одну из главных пар. Известна масса случаев, когда горе-мастера, осуществляя ремонт редуктора переднего моста, вносили собственные доработки.

Как правило, такие ноу-хау заканчиваются плачевно – кроме выхода из строя редукторов заднего и переднего моста вы ничего не получите, да еще и денег вам никто за этот «ремонт» не вернет. А если взять, к примеру, дорогой Мерседес, BMW или Тойоту – ремонт их редукторов заднего моста влетит вам в хорошую копеечку! Так что обращайтесь лучше к профессионалам, экономьте свои средства.
