Измерения в машиностроении

Условия эксплуатации оборудования

Сохранить функциональность приборов позволяет периодическое проведение профилактических работ и проверок их состояния. Наиболее подвержены поломкам измерительные инструменты, имеющие сложные конструктивные особенности.

К каждому прибору прилагается инструкция по эксплуатации, с которой необходимо ознакомиться до начала использования. В инструкции изложены все правила работы, актуальные именно для данной модели.

Автоматические и электронные модели измерительных станков чувствительны к показателям температуры и влажности воздуха. Особо остро на них реагирует оборудование, на котором применяется бесконтактный метод измерений.

Не менее важно обеспечить инструменту достойные условия хранения. Инструменты, изготовленные из дерева и металла, чувствительны к воздействию влаги

А пластик способен деформироваться под прямыми лучами солнца и при воздействии высоких температур. Поэтому все инструменты должны храниться в чехлах или коробах в сухом помещении.

Соблюдение этих правил обеспечит качество и точность измерений, а также поможет продлить срок службы инструментов.

Механика

1. Измерительные приборы для измерения длины
   Прибор для измерения емкости аккумулятора

   Длина является основной физической величиной, используемой для определения расстояния между двумя точками в пространстве, движение должно происходить по прямой линии. Обозначается длина, как L, единица измерения — метр.

   Для измерения длины, используя следующие измерительные приборы:

   Система глобального позиционирования (GPS);

2. Метр (инструмент);
3. Микрометр;
4. Концевая мера длины, используемая для точного измерения и контроля измерительных приборов.
5. Одометр для измерения расстояния на дорогах и местности.
6. Радар.
7. Линейка.
8. Измерительные приборы для измерения объема

   Мерный стакан для измерения объема жидкости;

9. Пикнометр для измеренной относительной плотности;
10. Измерение расхода объема газа;
11. Счетчик воды для измерения расхода жидкостей.
12. Измерительные приборы для измерения скорости

    Анемометр используется для измерения скорости ветра;

13. Спидометр воздушных судов;
14. Доплеровский радар, который использует эффект Доплера;
15. Тахометр измерить скорость;
16. Электронный тахеометр;
17. Вариометр.
18. Измерительные приборы для измерения давления

    Барометр для измерения атмосферного давления;

19. Трубка Пито
20. Измерительные приборы для измерения крутящего момента

    Динамометр представляет собой измерительный прибор для измерения силы или крутящего момента. Он основан на изменении длины упругой пружины под действием силы.

Готовые работы на аналогичную тему

• Курсовая работа Измерительные приборы 480 руб.
• Реферат Измерительные приборы 250 руб.
• Контрольная работа Измерительные приборы 220 руб.

Получить выполненную работу или консультацию специалиста по вашему учебному проекту Узнать стоимость

Навигация по записям

Современное производство немыслимо без измерительного инструмента, различные его виды используются повсеместно. С помощью измерительного инструмента осуществляется контроль за качеством продукции, за различными технологическими процессами производства. Измерительный инструмент используется в машиностроении, научных лабораториях, строительстве и в быту.

Измерительные инструменты – это средства измерений для предоставления результатов измеряемых физических величин в строгом диапазоне. Если инструмент помимо физических параметров позволяет определить находятся ли размеры объекта в пределах допустимых значений, то он является контрольно-измерительным.

Измерительные инструменты позволяют определить геометрическую форму и размер объекта, его плотность и упругость, прямолинейность и плоскостность.

Каждый измерительный инструмент имеет погрешность, потому что провести абсолютно точное измерение практически невозможно. Именно от значения этой погрешности зачастую зависит цена инструмента. Чем меньше погрешность , тем выше стоимость изделия. Но при использовании любого инструмента возможна ошибка в измерении. Такое происходит от неправильного использования инструмента, его неисправности или загрязнении. Так же ошибки происходят при загрязнении измеряемого объекта, при несоблюдении температурного режима. Чтобы снизить вероятность ошибки и уменьшить погрешность нужно соблюдать правила эксплуатации измерительного инструмента.

По ГОСТ измерительные приборы делятся на 8 групп:

• Калибры гладкие
• Калибры резьбовые
• Калибры комплексные и профильные
• Меры и поверочный инструмент
• Приборы, инструмент и приспособления нониусные
• Приборы, инструмент и приспособления механические
• Приборы, инструмент и приспособления оптикомеханические и электромеханические
• Пневматические приборы и приспособления

Первые 3 группы относятся к специальным типам измерительных инструментов, 5 следующих к универсальному типу. Универсальные инструменты используются для измерения разных линейных параметров изделия, независимо от его конфигурации.

Они включают в себя следующие широко распространенные виды измерительного инструмента:

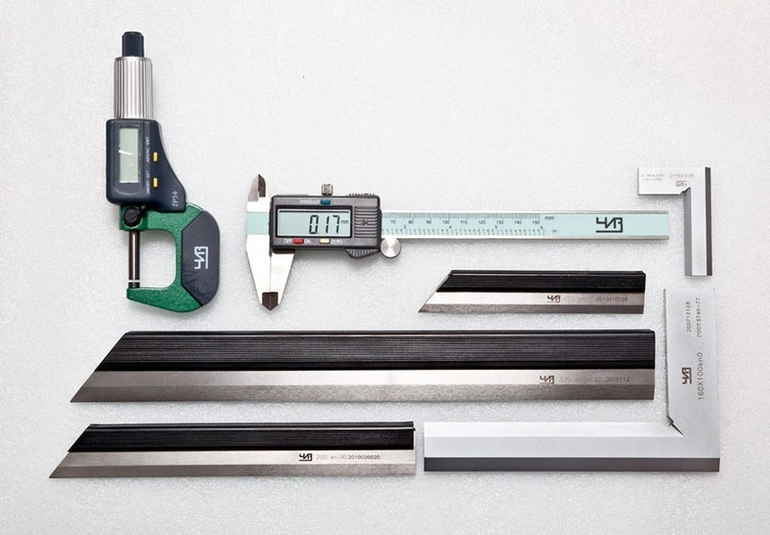

1. Штангенинструменты, действие которых основано на применении нониуса, позволяющего отсчитывать дробные деления (штангенциркуль — применяется для высокоточных измерений наружных и внутренних измерений, а также глубины отверстий, штангенглубиномер — нужен для измерения глубины отверстий с высокой точностью, штангенрейсмас — используется для разметки деталей, глубины пазов и выемок).
2. Уровень, который позволяет измерить отклонение деталей конструкции по горизонтали и вертикали.
3. Микрометр, который позволяет с высокой точностью измерять малые размеры.
4. Нутромер измеряет размер отверстий, пазов и других внутренних поверхностей.
5. Угольники и угломеры, позволяющие визуализировать и измерять углы.
6. Щупы, предназначенные для контроля зазоров между поверхностями.
7. Шаблоны, в зависимости от вида, используемые для измерения радиуса поверхности или шага профиля резьбы.

Также к универсальным измерительным инструментам можно добавить привычные линейки и рулетки. К специализированным измерительным инструментам относятся различные калибры, которые предназначены для проверки правильности размеров и форм изделий и позволяют установить, что изделия соберутся друг с другом, а сборка будет правильной. Калибры позволяют измерить какой-то один определенный размер изделия. Они не измеряют фактический размер, а позволяют проверить, что изделие не вышло за пределы указанных в чертеже границ.

Торговый дом «Квалитет» предоставит Вам широкий ассортимент всех видов измерительного оборудования.

А можно еще точнее?

Линейки, без преувеличения, одно из величайших изобретений человека, сегодня продаются в любом магазине канцтоваров.

Увы, точности этих изделий, которая наверняка восхитила бы механика времен Петра I Андрея Нартова, сейчас недостаточно даже для изготовления дверных замков. Не говоря о сверхточных турбинах или гироскопах ориентации ракет.

И хотя тот же Нартов делал механизмы, восхищающие нас и поныне, каждый из них был уникален и подгонялся индивидуально.

Сейчас же роботизированные заводы делают сотни тысяч точных копий сложнейших устройств. Без современных измерительных приборов это было бы невозможно.

Снабженные электронными табло приборы последнего поколения делают замеры с точностью уже до тысячных долей миллиметра.

Современные приборы с электронным табло дают точность до тысячных долей миллиметра

Пока такой точности инженерам достаточно, но кто знает, возможно, тем ребятам, что сегодня садятся за парту потребуются приборы с точностью до молекул!

Измерительный инструмент – 155 фото современных строительных измерительных приборов

Случаев, когда требуется точное измерение – бесконечное количество. Это может быть процесс производства, возведение строительных конструкций или систем водоснабжения и вентиляции, планирование, сборка и многое другое. К каждому объекту применяются нормы качества и соответствия, что контролируется посредством контрольно-измерительных инструментов.

В наше время их применение давно вышло за пределы строительных площадок и производственных зданий, приобрести специализированный прибор может любой желающий. Далее разберем, какая сфера деятельности требует тот или иной прибор.

Строительные работы

Каталог измерительных приборов предлагает бесчисленное множество различных вспомогательных устройств для строительства и ремонта.

Крупное строительство и проектирование требует соответствия общепринятым стандартам и нормам, исполнение которых контролируют специально предназначенные органы надзора. Следовательно, при возведении построек необходимо использовать приемы, обеспечивающие выполнение ГОСТов.

Виды измерительных инструментов

Уровень строительный представляет собой полую линейку с встроенной колбой с жидкостью и пузырьком воздуха, по перемещениям которого видно изменение положения линейки относительно земли. Он незаменим при выравнивании плоскостей пола, стен, потолка, а также при разметке.

Нивелир – оптический либо лазерный инструмент, создающий проекцию плоскостей в вертикали или горизонтали. Применяется не только в крупном строительстве, но и в бытовом ремонте, например при обшивке стен гипсокартоном или при выравнивании потолка.

Угломер – прибор из соединенных линеек, измеряющий угол между ними.

Уклономер – тоже линейка, совмещенная с пузырьковым уровнем и датчиками, замеряющими степень наклона. Применяется в строительстве, ремонте, дорожных работах.

1. Теодолит выглядит как своеобразная увеличительная труба со шкалой, которая показывает угол в градусах, также применяется при строительстве.

Дальномер лазерный – современный аналог старой проверенной рулетке. Функция у него та же самая – измерение расстояния, осуществляется она путем проекции луча, длина которого до отражающего объекта фиксируется прибором.

Наиболее выгодное свойство такого измерителя – дальность до 250 метров и отсутствие необходимости в помощнике, который будет держать ленту.

Склерометр. Измеряет не габариты, а плотность. Его импульсное воздействие позволяет определить прочность железобетонной конструкции путем измерения прибором дальности отскока измерительного бойка от материала.

Курвиметр – некое колесо, закрепленное на рукояти, при его проходе по земле фиксируется расстояние, записываемое электроникой. Пригодится при ландшафтных и дорожных работах.

1. Чтобы лучше составить впечатление о внешних отличиях таких устройств, можно посмотреть фото измерительного прибора.

Наука и производство

Применение измерительного инструмента необходимо во всех областях. При создании и испытании деталей ошибок быть не должно, это может повлечь очень серьезные последствия. При контроле качества продукции используются различные штангенциркули для замера диаметров, длин, глубин объекта и микрометры – для проверки габаритных размеров.

В покрасочных цехах также необходим такой прибор как толщинометр, путем электромагнитного воздействия, устройство выясняет толщину покрытия до металлического основания.

Проверка условий

К некоторым помещениям как при постройке так и при эксплуатации применяются особые условия, требующие проверки на специальном оборудовании. Специальные организации, проводящие оценку условий работы используют:

• Люксметр (проверка освещения);
• Шумометр (уровень звука);
• Пирометр (температурный режим);
• Анемометр (вентиляция).

После проверки результаты сравнивают с допустимыми нормами. Определенные службы также применяют детекторы утечек газа, электропроводки, тепловизоры.

Рекомендации

• Для получения наиболее точных данных необходимо помнить, что даже самый универсальный мерительный инструмент имеет свои характеристики:
• Погрешность рассчитывается в процентах либо в цифровом отклонении, наиболее точны электронные устройства.

Диапазон – предел, который можно охватить применяя данный инструмент, лазерные электронные приборы, как правило, имеют наилучший показатель.

1. Рабочая температура наиболее важна для устройств с батарейками или аккумулятором для его нормальной работы.

Наиболее точными и удобными являются электронные приборы, оснащенные табло и запоминающим устройством. Однако, если измеритель приобретается для бытового пользования, можно вполне выбрать более простой экономичный вариант, этого вполне хватит.

Эксплуатация измерительного инструмента

В нашей стране действует Государственная система обеспечения единства измерений (ГСИ). Среди множества задач, которые она призвана решать можно выделить следующие:

1. Государственный метрологический контроль, включающий в себя поверку средств измерений; утверждение типов средств измерения; выдача лицензий на производство и ремонт средств измерений.
2. Метрологический контроль над производством использованием средств измерения, эталонов величин измерения, методиками проведения измерений и другими вопросами, относящимися к средствам и методам измерений.

Структурно ГСИ входит в ФА Росстандарт и соответственно все вопросы с поверкой и аттестацией измерительных приборов необходимо обращаться в региональные отделения федерального агентства.Для обеспечения качества продукции, выпускаемой продукции необходим постоянный контроль над размерами, допусками, посадками. Для проведения этой работы на предприятии должен эксплуатироваться только качественный инструмент. Практически все измерительные приборы должны проходить процедуру поверки. Поверка (не путать с проверкой) мерительного инструмента представляет собой набор определенных мероприятий, проводимых для подтверждения соответствия измерительных приборов требованиям метрологии. Поверка инструмента должна проводиться в специально аттестованных лабораториях.

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

• бесшкальный;
• штангенинструмент;
• головки;
• зубчато-рычажный;
• микрометрический.

К первому классу относят линейки – поверочные и лекальные.  С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Поверочная плита

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

• пружинные;
• рычажно – зубчатые;
• рычажные.

Измерительные головки

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Основные характеристики электроизмерительного прибора

На
панели электроизмерительного прибора
(ЭИП) указывают следующие обозначенияосновных
характеристик ЭИП:

а)название
прибора:
амперметры, вольтметры, омметры,
ваттметры, счетчики и др.

б)род
тока:
приборы постоянного тока, переменного
тока и приборы постоянного и переменного
тока.

в)система
измерительного механизма прибора:
магнитоэлектрическая, электромагнитная,
электродинамическая, индукционная,
тепловая и др.

г)степень
точности:
различают приборы восьми классов
точности – 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.
Наиболее точными приборами являются
приборы класса точности 0,05 (первого
класса точности). Приборы первых
четырех классов точности
применяют дляточных
лабораторных измерений.

Разность
между показанием прибора и действительным
значением измеряемой величины называетсяабсолютной
погрешностью прибора:

,

(1)

А
– показания рабочего прибора;

А_д–
действительное значение величины
(показание образцового прибора).
Выраженное в процентах отношение
абсолютной погрешностью прибора к
наибольшему значению, которое может
быть измерено по шкале этого прибора,
называется относительной
приведенной погрешностью прибора γ.

,

(2)

А_пр
– наибольшее значение величины, которое
может быть измерено данным прибором
(предел
измерения прибора).

Наибольшую
допустимую относительную приведенную
погрешность прибора называют классом
точности
этого прибора.

Класс
точности прибора наносят на шкалу ЭИП
в виде числа из двух значащих цифр,
иногда обведенных окружностью, иногда
подчеркнутых. Шкала прибора служит для
отсчета значения измеряемой величины.

Делением
шкалы называется расстояние между двумя
ближайшими друг к другу отметками на
шкале.

Ценой
деления С
называется значение электрической
величины, приходящееся на одно деление
шкалы:

	,	(3)
	,	(4)

гдеdА
– изменение
измеряемой величины, а dx,
d 
—
соответственно линейное или угловое
перемещение указателя.

Чувствительностью
прибора
(S)
называется величина, обратная цене
деления шкалы:

.

(5)

Например,
имеется прибор, который может измерить
напряжение от 0 до 250В (250В — предел
измерения). Шкала этого прибора разделена,
на 50 делений. Тогда:

С=250:50=5В/дел,
а S=50:250=0,2
дел/В.

Шкалы
бывают равномерными
и неравномерными.
На шкале с помощью условных знаков
дается подробная техническая характеристика
прибора.

На
шкале прибора указывают:

1)его
наименование или буквенное обозначение.

Например,mAилии
т.д. По наименованию единицы измеряемой
величины дается наименование прибора.

2)Класс
точности.
Класс точности указывают в виде числа
из одной или двух значащих цифр (например
– 0,5 или 2,5).

3)Род
тока
– постоянный /— / или переменный / ~ /,
постоянный и переменный – ~ .

4)Система
измерительного механизма
прибора. Она обозначается на шкале
специальным знаком, представляющим
собой схематическое изображение
основного узла, от которого зависит
принцип действия прибора (смотри таблицу
1).

Например:

• магнитоэлектрическая
  система –
  ,

• электромагнитная
  система –
  .

5)Символ
установки прибора при измерениях:

1. горизонтальное
   – →, ┌┐

2. или
   под углом –

6)Пробивное
напряжение изоляции.
На шкале указана величина напряжения,
при котором была испытана прочность
изоляции, обозначается она так:

7)Степень
защищённости от внешних магнитных
полей.

Степень
защищенности от внешних магнитных полей
обозначают римскими цифрами I,
II,
III,
IV.
Меньшая цифра означает лучшую защиту.

8)Условия
работы прибора при соответствующей
температуре и относительной влажностиобозначаются
на шкале буквами:

1. А
   – нормально, работает при –10 до +35С° и
   ƒ до 80%,

2. Б
   – Т от –20 до +50С° и ƒ до 80%,

3. В
   – Т от –40 до +60 С° ƒдо
   98%.

9)Абсолютная
погрешность прибора

Абсолютная
погрешность, которую дает измерительный
прибор при измерениях величины U,
рассчитывается по формуле:

.

(6)

10)
На шкалу прибора наносят также марку
завода-изготовителя, заводской номер,
год выпуска и тип прибора.

Обозначения
основных систем измерительных механизмов
электроизмерительных приборов приведены
в таблице 1.Таблица 1.

Слесарные инструменты

Достаточно часто можно встретить измерительные слесарные инструменты. Наиболее важная характеристика — точность измерений. За счет того, что слесарные инструменты механические, удается добиться точности до 0,005 или 0,1 мм.

Если погрешность измерений превысит допустимый порог, то произойдет нарушение технологии работы инструмента. Тогда потребуется переточка некачественной детали или замена целого узла в устройстве

Поэтому для слесаря важно при подгонке вала под втулку использовать не линейку, а инструменты с большей точностью измерений

Наиболее популярным инструментом с высокой точностью измерений является штангенциркуль. Но и он не сможет дать гарантии точного результата с первого измерения. Опытные рабочие делают несколько измерений, которые затем преобразуют в некоторое среднее значение.

Встречаются операции, требующие максимальной точности. Таких много в микромашинах и отдельных деталях устройств крупного размера. Тогда следует воспользоваться микрометром. С его помощью можно измерять с точностью до сотых долей миллиметров. Распространенное заблуждение о том, что он позволяет измерять микроны, является не совсем верным. Да и при проведении стандартных домашних работ такая точность может не пригодиться, поскольку достаточно действующих значений точности и погрешности.

Основные инструменты токаря

Во первых давайте рассмотрим основной токарный инструмент для универсального токарного станка. Станок без этого минимального набора этого инструмента просто кусок непроизводительного железа.

Минимальный набор токарного инструмента

Кулачки для токарного станка их как минимум должно быть два комплекта, обратные и прямыеКлючи для токарного патрона и резцедержателя проверьте их состояние, исправны ли они.Подкладки под резцы здесь их чем больше тем лучше, много подкладок не бывает, толщина от 0,3 до 8 миллиметров. И чем больше размерная градация тем лучше.Вращающийся токарный центр с помощью его обрабатываем длинные прутковые детали, да и вообще у токарного центра много функций, поджать, отцентровать деталь, направить метчик, чтобы он заходил по центру отверстия во время нарезания резьбы.Измерительный инструмент штангенциркуль ШЦ-1 с глубиномером, при обработке деталей от 125 мм в диаметре понадобиться штангель ШЦ-2. Линейка.Плашкодержатели и метчикодержатели купить их можно в магазине но зачастую покупной инструмент не очень удобен. Я например изготовил плашкодержатели сам. Самые нужные плашкодержатели на М8, М10, М12, М16, М20. М24. больший размерный ряд надо подбирать исходя из производственных потребностей. Резьбы большего диаметра как правило режут резцом. Ну и для точности можно их откалибровать потом. С метчикодержателями не стал запариваться приобрёл в магазине универсальный раздвижной метчикодержатель

Внимание! Раздвижной метчикодержатель подходит только для нарезание резьбы до м 20-М24. Большие метчики крепят в жёстком квадрате

Раздвижные не выдержат.Из хоз принадлежностей вам понадобиться: Ветошь, тумбочка или стеллаж для хранения инструмента. Щётка-смётка, крючок для стружки, совок для уборки стружки. Прочные перчатки для уборки стружки. Бутылочка с маслом для ежедневной смазки станка после работы.

Дополнительный набор токарного инструмента

Для того чтобы токарь как можно успешнее и производительнее выполнял свою работу на токарном станке понадобятся следующие виды инструмента и приспособлений.Разнообразный набор токарных кулачков. Чем больше и шире ассортимент токарных кулачков к вашему станку тем шире становиться универсальность приобретённого вами оборудования. У меня их было 6 комплектов с разными заточками, для обработки деталей типа диск и прямых кулачков расточенных на разные диаметры. Кулачки расточенные для зажима детали диаметром 10 мм непременно будут оставлять вмятины на поверхности детали в месте зажима если вы попытаетесь зажать детали большего диаметра. Размерность расточек также подбирается исходя из специфики вашего производства. Как правило токарь сам расточит и подберёт необходимые диаметры заточек кулачков.Упор в переднюю бабку токарного станка. Для обработки крупных и мелких серий детали вам понадобиться упор. Упор представляет собой конус который забивается во внутреннюю конусную посадку шпинделя токарного станка. В конструкции упора как правило встраивают резьбовой винт. Который можно регулировать для вылета детали из кулачков. С помощью упора можно получать довольно таки точные по длине детали. Скорость обработки увеличивается в разы, отпадает необходимость мерять длину каждой заготовки.

Упоры на станину токарного станка. Как правило тоже неоднократно выручают токарей при обработке ступенчатых деталей. И торцовки деталей типа диск. С помощью упора на станину токарь точно не пролетит размер по длине на обрабатываемой детали.

Поджимные вращающиеся центра в заднюю бабку. Грибковый вращающийся центр подойдёт как нельзя лучше если по специфике работы зачастую попадаются детали типа трубок, втулок. Им можно поджать то что невозможно поджать обычным вращающимся центром входящим в минимальный набор токарного инструмента. Исходя из специфика производства иногда требуется для работы и обратные вращающиеся центра.

Набор приведённый в нашей статье не является полным. К нему необходимо добавите токарные резцы, конусы морзе, и многое другое. Я например сообщил начальству сам какой мне нужен для работы необходимый токарный инструмент. И постепенно доукомплектовал свой токарный станок всем самым необходимым. Можно сказать прокачал возможности своего станка по полной.

Если возникли вопросы звоните, пишите. Мои контакты находятся в заглавии сайта.

metekspert.ru

Классификация править править код

По типу защиты от поражения электрическим током электробытовая техника делится на пять классов — 0; 01; 1; 2; 3. К классу 0 относят изделия, в которых защита осуществляется основной изоляцией; класс 01 — изделия, имеющие основную изоляцию и снабжены защитным зажимом для заземления; к классу 1 — изделия, которые имеют основную изоляцию и дополнительно присоединяются к заземляющей жилы шнура или имеют заземляющий контакт вилки; к классу 2 — изделия, имеющие двойную изоляцию (основную и дополнительную) или усиленную изоляцию; класс 3 — изделия, в которых защита от поражения электрическим током обеспечивается путем питания их от безопасного напряжения, что не превышает 42 В.

По степени защиты от влаги электробытовые приборы подразделяют на приборы обычного исполнения (незащищенные), каплезахищені, бризкозахищені и водонепроницаемые.

По условиям эксплуатации бытовые электроприборы и машины разделяют на две группы:

• изделия, работающие под надзором (пылесос, кофемолка и тому подобное);
• изделия, работающие без надзора (вентиляторы, холодильники и тому подобное).

Электронагревательные приборы

Электронагревательные приборы широко применяются в быту. Промышленность выпускает более 50 видов электронагревательных приборов различного назначения. Электронагрев имеет ряд преимуществ по сравнению с другими видами нагрева: высокое кол.к.д. (до 95%), отсутствие вредных выделений, возможность автоматизации регулирования мощности и температуры. Превращение электрической сети в тепловую в бытовых приборах осуществляется проводниками высокого сопротивления, инфракрасным, индукционным и высокочастотным нагревом.

Ассортимент электронагревательных приборов по назначению классифицируют на следующие подгруппы:

• приборы для приготовления и подогрева пищи,
• нагрев воды,
• глажка,
• отопление помещений,
• обогрев тела человека,
• электрический инструмент.

Приборы для приготовления и разогрева пищи

Приборы для приготовления пищи общего назначения — электроплиты и переносные электроплитки. Рабочей частью этих приборов являются конфорки (чугунные, с Тэнов и др.) Плитки выпускают с одной и двумя конфорками диаметром 145 и 180 мм, мощностью от 800 до 1200 Вт (экспресс-конфорки&м— 1500 и 2000 Вт). Плитки имеют трехступенчатую регулировку нагрева, плиты — трёх- или пятиступенчатую.

Приборы для подогрева и поддержания температуры пищи — мармиты, подогреватели детского питания, термостаты.

Мармитым— металлические или керамические подставки с вмонтированным электронагревателем, который нагревает рабочую поверхность до 100 °C.

Подогреватели детского питания представляют собой емкости с теплоизоляцией или двойными стенками, между которыми находится нагревательный элемент небольшой мощности.

Термостаты — теплоизолированные шкафы, в которых с помощью терморегулятора поддерживается температура около 70 °C.

Столярные измерительные инструменты

Учитывая смежность некоторых профессий и универсальность измерительного инструмента, отдельно выделим только метр и треугольник. Рулетка – это вообще универсальный инструмент, а об угольнике и малке мы уже говорили. Они с меньшей длиной сторон (до 50 см) широко используются столярами. Также применяется штангенциркуль, например для выбора сверл или проверки диаметра отверстий, но о нем расскажем позже.

• Метр. Основной материал — дерево и нержавеющая сталь. Выпускался также и пластмассовый вариант, но из-за своей ломкости широкого применения не нашел. Название само говорит за себя – метр, цена деления 1 мм. Основное его отличие от метровой линейки в том, что он состоит из отдельных секций, которые складываются и раскладываются при необходимости.
• Треугольник. Все со школы помнят этот инструмент и величину его углов – 90, 60, 45 градусов. Именно поэтому он широко используется всеми столярами. Обычно и угольник имеет скос под 45 градусов, но, во-первых, не каждый, а во-вторых, габариты не всегда позволяют им пользоваться. Вот тут-то и пригодится треугольник. Основной материал – пластмасса, а также дерево или металл.

Правильное использование и хранение штангенциркулей

Для того, чтобы штангенциркуль служил вам долгие годы, а то и десятилетия, вам стоит следовать элементарным правилам эксплуатации и хранения. Все штангенциркули, купить которые вы можете в нашем интернет – магазине, соответствуют стандартам ГОСТа, а потому продаются в оригинальном футляре, который производитель разработал специально для того, чтобы инструмент хранился в соответствии с существующими требованиями, а именно:

• штангенциркуль следует хранить в сухом темном месте;
• избегать контакта с влагой;
• препятствовать образованию конденсата и т.д.

Кроме того, для того, чтобы средство измерения давало максимально точные результаты, его следует протирать сухой мягкой тряпочкой (лучше фланелевой или флисовой), для того, чтобы удалить все возможные загрязнения. Если вы часто пользуетесь штангенциркулем, то он не требует какой-либо дополнительной защиты, но если инструментом вы пользуетесь время от времени и он подолгу лежит в футляре, то его необходимо еще и протирать машинным маслом. Если оригинальный футляр был утрачен, по тем или иным причинам, то нужно хранить инструмент в отдельном ящике, вдали от солнечных лучей и влаги. Также не стоит ронять штангенциркуль, так как деформации и трещины могут повлиять на точность измерений.

Аналогичные условия эксплуатации должны быть и у штангенглубиномеров, купить которые вы можете в нашей компании в специальном футляре для хранения от завод – производителя.

Аналоговые и цифровые

Контрольно-цифровые инструменты могут быть как цифровыми, так и аналоговыми. Первые считаются более удобными. В них показатели силы, напряжения или тока переводятся в числа, затем выводятся на экран.

Но при этом внутри каждого такого прибора находится аналоговый преобразователь. Зачастую он представляет собой датчик, снимающий и отправляющий показания с целью преобразования их в цифровой код.

Хотя аналоговые инструменты менее точны, они обладают простотой и лучшей надежностью. А также существуют разновидности аналоговых инструментов и приборов, имеющих в своем составе усилители и преобразователи величин. По ряду причин они предпочтительнее механических устройств.
