О том, что распредвал вашего двигателя требует ремонта или, как минимум диагностики, вы узнаете практически сразу. О неисправности вам подскажут: датчик распредвала и нарушение штатной работы двигателя. Ведь распредвал – это деталь, которая во многом влияет на фазы газораспределения, а значит за стабильную работу цилиндров и т.д.

Методы ремонта распредвала

И, прежде, чем сразу же бросаться в крайность и думать о замене распредвала, его нужно попробовать отремонтировать. Если, конечно, вы уже не задумывались о том, чтобы поменять свой штатный на тюнинговый спортивный распредвал.

Когда речь идёт о такой процедуре, как ремонт распредвала, то своими руками основную процедуру ремонта в гараже вы вряд ли сможете выполнить. Ваша задача, снять головку блока цилиндров и вместе с распредвалом приехать в мастерскую, где возможен ремонт или восстановление распредвалов.

Основные дефекты, при которых требуется восстановление распредвала: биение (деформация) вала, износ кулачков и износ шеек. Не забывайте, для чего мы привозим в мастерскую ГБЦ – дефектовка и, при необходимости ремонт постели распредвала, обязательная комплексная процедура.

Устранение деформации распредвала. Этот дефект устраняется способом поэлементной холодной правки, которая позволяет привести в порядок как стальные, так и чугунные распредвалы.

Биение (изгиб) распредвала устраняют на призмах при помощи пресса. При этом методе естественным образом должны быть учтены допуски производителя распредвала, относительно допустимого биения.

После устранения биения обязательно производится динамическая балансировка. Иначе все усилия были напрасны. Восстановление распредвалов таким методом производится на специальных станках.

Восстановление кулачков распредвала и износ шейки устраняется таким методом, как напыление распредвала либо шлифовкой.

Изношенный кулачок шлифуется до вывода износа и восстановления профиля. Не следует забывать, что после шлифовки кулачка высота подъёма клапана не должна измениться. Иначе будет нарушен процесс фаз газораспределения.

Восстановление кулачков распредвала методом шлифовки, рекомендуется выполнять всего один раз. В противном случае нарушается радиус вершины кулачка, и, соответственно, происходит сбой фазы газораспределения. То есть, следующим этапом, после первого ремонта распредвала, служит замена распредвала.

Для опорных шеек распредвала применяется расточка (шлифовка) до уменьшенных ремонтных размеров. При этом варианте ремонта распредвала, затем применяются втулки. Если же шейки наращивают, то другие детали растачивают под их размер. Для небольшого слоя наращивания применяется осталивание либо хромирование шеек.

Реставрация методом напыления распредвала производится с применением порошковой проволоки многокомпонентного состава (алюминий – цинк). После процедуры напыления распредвала твёрдость покрытия не уступает заводским параметрам. Но, специалисты не рекомендуют проводить ремонт методом напыления более одного раза.

Необходимые параметры после ремонта распредвала

Реставрированный распредвал должен иметь следующие, обязательные параметры:

• допустимая шероховатость поверхности изделия – не ниже 8 класса;
• конусность и овальность элементов распредвала не более 0,01 мм;
• отреставрированные поверхности должны иметь твёрдость НКС 54-62.

Ремонт распредвала сопровождается обязательной заменой на новые, изношенных: роликов, осей, подшипников, втулок толкателей.

Удачи вам при восстановлении распредвала. Не торопитесь покупать новый распредвал, если не собирались этого делать.

carnovato.ru

Как обнаружить дефект распредвала

Основная причина выхода из строя распредвала – масляное голодание. Оно может возникать из-за плохого состояния фильтра или несоответствующего для данного мотора масла (по каким параметрам подбирается смазка, читайте в отдельной статье). Если соблюдать интервалы ТО, вал газораспределительного механизма прослужит столько же, сколько и весь двигатель.

Типичные неполадки распредвала

Из-за естественного износа деталей и недосмотра автомобилиста могут наблюдаться следующие неполадки вала газораспределителя.

• Выход из строя присоединяемых деталей – шестерня привода, ремень или цепь ГРМ. В этом случае вал приходит в негодность и его нужно заменить.
• Задиры на опорных шейках и выработка на кулачках. Сколы и канавки появляются из-за чрезмерных нагрузок, например, в результате неправильной регулировки клапанов. Во время вращения увеличенная сила трения между кулачками и толкателями создает дополнительный нагрев узла, разрушая масляную пленку.

Протечка сальника. Она возникает в результате длительного простоя мотора. Со временем резиновый уплотнитель теряет свою эластичность.
Деформация вала. Из-за перегрева мотора металлический элемент при большой нагрузке может искривляться. Такая неполадка выявляется появлением дополнительной вибрации в двигателе

Обычно такая неполадка не длится долго – из-за сильной тряски смежные детали быстро выйдут из строя, и мотор нужно будет отправлять на капитальный ремонт.
Неправильная установка
Само по себе это не является неполадкой, но из-за несоблюдения норм по затяжке болтов и регулировке фаз, ДВС быстро придет в негодность, и его нужно будет «капиталить».
К поломке самого вала может привести плохое качество материала, поэтому, выбирая новый распредвал, важно обращать внимание не только на его цену, но и на репутацию производителя.

Как визуально определить износ кулачков – показано в видео:

Износ распредвала — как определить визуально?

Watch this video on YouTube

Некоторые автомобилисты пытаются устранить некоторые неисправности вала ГРМ, шлифуя поврежденные участки или устанавливая дополнительные вкладыши. В таких ремонтных работах нет смысла, потому что при их выполнении невозможно достичь точности, необходимой для бесперебойной работы узла. В случае возникновения неполадки с распредвалом специалисты рекомендуют сразу его заменить на новый.

Разборка клапанного механизма и возможные дефекты его деталей

В состав газораспределительного механизма, показанного на рис. 48, входят распределительный вал, толкатели с направляющими, штанги, прокладка крышки головки, коромысла с регулировочным винтом, клапаны с двумя клапанными пружинами, направляющая клапана и устройство крепления клапанов Клапанный механизм закрывается крышкой. Крышки крепятся болтами к головкам цилиндров.

Рис. 48. Газораспределительный механизм двигателя КамАЗ-740:

1 — распределительный вал; 2 — толкатель; 3 — направляющая толкателей; 4 — штанга; 5 — прокладка крышки головки; 6 — коромысло; 7 — гайка; 8 — регулировочный винт; 9 — болт крепления крышки головки; 10 — сухарь; 11 — втулка тарелки; 12 — тарелка пружины; 13 — наружная пружина; 14 — внутренняя пружина, 15 — направляющая клапана; 16 — шайба; 17 — клапан; А — тепловой зазор между носком коромысла и стержнем клапана

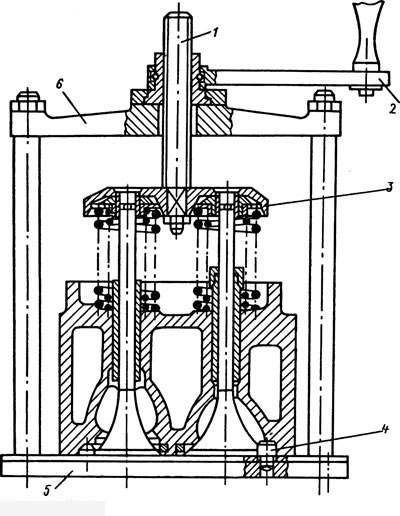

Рис. 49. Разборка клапанного механизма с использованием приспособления И-801.06.100:

1 — винт; 2 — рукоятка; 3 — тарелка; 4 — штифт; 5 — основание; 6 — траверса приспособления

Разборка клапанного механизма осуществляется с помощью приспособления И-801.06.100, показанного на рис. 49. Для разборки клапанного механизма необходимо:

• установить головку блока цилиндров на основание так, чтобы штифты приспособления вошли в отверстия под болты крепления головки;
• вращать вороток, вворачивать винт и тарелкой отжать пружины клапанов;
• снять сухари и втулки;
• вывернуть винт из траверсы, снять тарелку и пружины клапанов;
• вынуть впускной и выпускной клапаны.

На каждый клапан устанавливаются по две пружины. В соответствии с требованиями технических условий на контроль, сортировку и восстановление пружин предварительно устанавливаемое усилие пружин должно составлять 360 Н, а суммарное их рабочее (в сжатом состоянии) усилие — 830 Н. При дефектации пружин около 10 % от общего количества выбраковывается. Вместо выбракованных пружин на сборку газораспределительного механизма поступают новые.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

• с нижним расположением;
• с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

• Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
• ГРМ, конструкция которых включает пару распределительных валов;
• Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Конструкция

Распредвалы изготавливаются методом литья из чугуна или штамповки из стали и представляют собой комбинацию из следующих функциональных элементов:

• опорные шейки;
• кулачки.

Опорные шейки служат для установки распредвала в корпус двигателя и работают в паре с подшипниками скольжения, функцию которых могут выполнять вкладыши или втулки, изготовленные из антифрикционных сплавов.

Основными рабочими элементами являются кулачки, которые непосредственно взаимодействуют с приводом клапана, выполненного в виде толкателя или гидрокомпенсатора. От профиля кулачка зависит время, скорость, а также высота подъема  клапана.

Для обеспечения смазкой трущихся деталей, а также для создания масляного клина в парах скольжения, внутри распредвала выполняется полость, называемая масляным каналом. Через отверстия в кулачках масло поступает из полости, обеспечивая смазкой и сами кулачки и элементы привода клапана.

Поскольку фазы газораспределения связаны с рабочими тактами, привод распредвала производится непосредственно от коленчатого вала двигателя с использованием зубчатой, цепной или ременной передачи. Передаточное число выбирается таким образом, чтобы на два оборота коленвала приходился один оборот распредвала. Синхронизация обеспечивается на этапе сборки путем выставления приводных шестерен коленчатого и распределительного валов согласно меткам на блоке двигателя.

Устройство и конструкция конкретного двигателя определяет место установки распредвала. Так различают двигатели со следующими положениями распредвала:

• нижнее;
• среднее;
• верхнее.

От того, где находится распредвал, зависит устройство и состав всего газораспределительного механизма. Однако, чем дальше распредвал располагается от клапанов, тем больше деталей используется для их привода, тем самым увеличивая общую инерционность системы. Поэтому в современных двигателях используется верхнее расположение распредвала, что обеспечивает снижение масс и увеличение жесткости всей конструкции.

Отличаются двигатели и по количеству распредвалов. Так при использовании одной пары клапанов на цилиндр достаточно одного вала в ГБЦ рядного двигателя или в развале V-образного двигателя. Тогда как использование двух пар клапанов уже предполагает установку двух распредвалов в рядном или четырех в V-образном двигателе.

Параллельно с ремонтом постели распредвала

Вы помните, какие причины приводят к выходу из строя постели распредвала. Поэтому, расточка постели является всего лишь шагом в комплексе ремонтно-диагностических работ. Попутно вам придётся выяснить и устранить причину возникновения неисправности постели распредвала.

А для этого нужно:

• диагностировать систему смазки в т.ч. и масляного насоса;
• провести чистку и промывку масляных каналов блока и ГБЦ;
• проверка системы охлаждения двигателя;
• проверка топливной системы.

Естественно, при обнаружении неисправностей – ремонт для того, чтобы исключить в дальнейшем возникновение причин выхода из строя постели распредвала.

Удачи вам при ремонте постели распредвала.

Главная →

Обслуживание и Ремонт → Двигатель →

Конструкция распределительного вала

Существуют различные материалы, из которых изготавливаются распределительные валы. В основном в автопромышленности прижились кованые кулачковые валы. Но также есть и литые распредвалы, которые еще называют «полые литые валы». В том числе есть еще новые распредвалы, которые только начали появляться в автомире. Речь идет о трубчатых валах из трубчатой стали.

Эти новые валы могут сэкономить около 40 процентов энергии.

Как и все части автомобиля, инженеры при проектировании распредвала стараются сделать его как можно легче без ущерба качеству и надежности. Это касается и всех других движущихся компонентов двигателя и других частей машины. Уменьшение движущихся масс в двигателе оказывает гораздо большее влияние на общую эффективность силового агрегата транспортного средства, чем, например, снижение веса других компонентов авто.

Тормозная система

Замена тормозных колодок (барабан.система цена за ось без ремонта разжимных валов)	2350-7000р
Снятие установка суппорта (дисковые тормоза)	2100р
Переборка суппорта (замена направляющих)	2000Р
Переборка суппорта (замена механизма самоподвода)	3500р
Снятие установка тормозного диска	1600р
Снятие установка разжимного вала	1062р
Снятие установка разжимного вала (с реставрацией посадочных шеек)	3200р
Снятие установка тормозных колодок (барабанная система)(цена за колесо)	1600р
Снятие установка тормозного барабана	480р
Замена тормозного рычага	700р
Клепка тормозных колодок 1 пара	800р

Лада 2108 Ракета Бортжурнал ремонт постели распредвалов гбц ваз 2112 или шеснаря

Когда нужно менять распредвал

Замена распредвала двигателя автомобиля необходима в том случае, когда дефекты вала устранить обычными ремонтными процедурами (выполнить ремонт распредвалов) не удается. Вал распределительный нужно полностью менять в следующих случаях:

• давление в системе смазки резко снизилось в результате проблем с распределительным валом, что привело к образованию сильных царапин, заусенцев и т.д.
• появились слишком большие зазоры в приводе клапанов (изношены кулачки распредвала);
• сильно изношены шейки, появились трещины на валу и т.д.

Например, давление масла снижается в том случае, когда шейки распределительного вала очень сильно изношены. К такому же падению давления приводит износ гнезд подшипников распредвала (установлены в теле ГБЦ). В этом случае иногда меняют не только вал, но и головку блока.

Увеличение зазоров  в приводе клапанного механизма приводит к появлению сильного шума при работе двигателя. Особенно это проявляется при холодном запуске.  Виновником такого стука и лязга становится износ кулачков распредвала. Причин для износа много: низкий уровень моторного масла, загрязнение системы смазки, неисправности маслонасоса, проблемы с фильтром масла и т.д.

Если на шейках распредвала имеются глубокие царапины и задиры, ремонт распредвала нецелесообразен, так как подобные дефекты не шлифуются.  В этом случае также нужна замена детали. Бывает и так, что после ДТП или сильных ударов распредвал гнет, в нем появляются трещины.

Иногда случается, что и менее очевидные причины выводят распределительный вал из строя. Например, ошибки при установке сальника распредвала или утечки масла через этот сальник также могут вывести деталь из строя.

Системы фаз газораспределения

 Регулировка фаз: Распределительный вал регулируется специальной системой. Это позволяет регулировать время открытия и закрытия клапанов.

Современные бензиновые двигатели часто имеют систему регулировки распредвала (система фаз газораспределения Variable Valve Timing, VVT). Эта система позволяет достичь соответствия современным экологическим нормам, принятым Евросоюзом и рядом других стран. Благодаря этой системе происходит адаптация синхронизации распредвала в соответствии с текущей ситуацией вождения. Например, во время остановки машины и работы двигателя на холостом ходу система регулировки распредвала настраивает систему газораспределения двигателя на более эффективную работу, чтобы снизить расход топлива и, соответственно, уменьшить уровень вредных веществ, выпускаемых через выхлопную систему автомобиля.

На мощных двигателях система фаз газораспределения, как правило, общая как на стороне всасывания, так и на стороне выхлопа. Регулировка распределительного вала в основном состоит из гидравлической системы регулировки и регулирующего клапана. Благодаря этой системе фазы газораспределения. Например, на разных режимах работы двигателя требуется разная величина фаз газораспределения. Так, при работе двигателя на холостом ходу фазы должны быть короткими. На высоких оборотах фазы должны быть более широкими.

В итоге двигатели с изменяемыми фазами газораспределения постоянно меняют работу распредвала в зависимости от режима движения.

Помимо гидравлической системы регулирующие фазы газораспределения, система Variable Valve Timing, VVT регулирует работу двигателя с помощью датчиков на коленчатом валу и с помощью информации о вращении распредвала.

Одним из самых известных типов регулировки распределительного вала является система «Vario Cam» от Porsche (теперь «Vario Cam Plus»). Натяжитель цепи действует как регулировочный элемент, который поднимает или опускает звенья цепи между двумя распредвалами (DOHC) в зависимости от частоты вращения двигателя. В этой системе давление масла имеет решающее значение.

Еще одна известная система регулировки распредвала была представлена компанией Тойота в начале 2000-х годов. Она называется VVTL-i (система с изменяемым временем работы клапанов).

Здесь помимо фазировки распределительного вала может изменяться ход клапанов через распредвал. Функцию регулировки подъема клапанов автопроизводители видят по-разному. Например, некоторые автопроизводители реализуют работу клапанов через переменные углы отклонения. Другие же (Porsche Vario Cam Plus) используют специальные по конструкции кулачки в сочетании с многоточечными толкателями.

Honda использует, например, разные по размеру кулачки (i-VTEC), которые в сочетании с переключаемыми коромыслами позволяют изменять подъем клапана в два этапа.

Вот как работает эта система с изменяемыми фазами газораспределения:

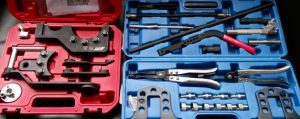

Инструменты для замены распредвала

Замена распределительного вала на автомобилях с разными типами ДВС может отличаться.  Дело в том, что ГРМ может быть с одним валом и двумя, с фазовращателями и без них, с разными типами привода (цепь или ремень) и т.д.

Для примера рассмотрим  относительно простой двигатель SOHC. Данный тип распредвала взаимодействует с клапанами через коромысла, стоящие на осях и прикрепленные через болты к верхней плоскости ГБЦ.

Для замены распредвала на таком моторе  нужны следующие инструменты:

• гаечные ключи;
• отвертки;
• инструмент для сжатия пружин клапанов;
• микрометр;
• съемник маслосъемных колпачков.

Также для замены нужен новый распредвал, полностью подходящий для двигателя

Обратите внимание, обтачивать или дополнительно шлифовать распредвал, который по каким-либо причинам не подходит, запрещено!

Замена распредвала двигателя Renault Logan

Распределительный вал заменяют в следу­ющих случаях:

─упало давление в системе смазки двига­теля. Причиной этой неисправности часто бы­вает повышенный износ шеек распредели­тельного вала и гнезд подшипников распре­делительного вала в головке блока цилинд­ров. При износе гнезд заменяют головку бло­ка в сборе, так как гнезда выполнены непо­средственно в ее корпусе;

─стук клапанов, не устраняемый регули­ровкой зазоров в механизме привода клапа­нов. Может возникать из-за повышенного из­носа кулачков распределительного вала вследствие применения некачественного мо­торного масла или повреждения масляного фильтра.

При сильном износе кулачков распреде­лительного вала одновременно с его за­меной часто требуется и замена коромы­сел клапанов.

В связи с особенностями компоновки мо­торного отсека автомобиля: Renault Logan снять распределительный вал непосредст­венно: на автомобиле не представляется воз­можным. Для этого необходимо, снять голо­вку блока цилиндров.

1.Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилинд­ров»).

2.Равномерно ослабив затяжку, вывер­ните пять болтов крепления оси коромысел клапанов…

Обратите внимание на то, что болты, имеют разную форму головок. Устанав­ливайте болты при обратной сборке на прежние места

3. Снимите ось в сборе с коромыслами.	Если не предполагаете заменять коромыс­ла клапанов и их ось, не снимайте коро­мысла соси, чтобы при сборке установить их на прежние места.
4. Удерживая распределительный вал от проворачивания ключом за шестигранник.	Шестигранник для удерживания выпол­нен в литье у передней шейки подшипни­ка распределительного вала.
5. Выверните болт крепления зубчатого шкива распределительного вала.	6. Снимите шкив.
7. Поддев отверткой…	8…извлеките из гнезда в головке блока сальник распределительного вала. Сальник распределительного вала при каждом снятии заменяйте новым.
9. На заднем торце головки блока вывер­ните два винта крепления упорного фланца распределительного вала…	10. …и снимите фланец.
11. Аккуратно, стараясь не повредить ост­рыми кромками кулачков рабочие поверхно­сти подшипников, извлеките распредели­тельный вал из постелей головки блока	12. Осмотрите распределительный вал. По­верхности опорных шеек 2 и кулачков 1 долж­ны быть хорошо отполированы и без повреж­дений, а в проточке а под упорный фланец не должно быть следов чрезмерного износа и забоин. На рабочих поверхностях шеек 2 не допускаются задиры, забоины, царапины, на­волакивание алюминия от гнезд подшипни­ков в головке блока. Если на рабочих поверх­ностях кулачков 1 есть следы заеданий, пере­грева, глубокие риски или износ в виде ог­ранки, а также равномерный износ свыше 0,5 мм, замените вал. Тщательно очистите от отложений канал б для подвода масла в средней опорной шейке. Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении разме­ров профиля кулачков будут нарушены фазы газораспределения.

13. В мастерских, оборудованных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительного вала. При его значении более 0,02 мм или несоосности шеек замени­те вал, так как его правка не допускается:

При установке нового распределительно­го вала коромысла клапанов рекомендуем заменить новыми.

Перед первым пуском двигателя и для улучшения условий; при­работки рекомендуем в моторное масло добавить противозадирную антифрикци­онную присадку.

14. После установки распределительного вала проверьте его осевой зазор. Если он бо­лее 0,15 мм, замените упорный фланец,

15. Установите распределительный вал в головку блока и все снятые детали в поряд­ке, обратном снятию.

16. установите головку блока цилиндров на двигатель (см,Замена прокладки головки блока цилинд­ров).

Восстановление клапанов и их притирка в гнездах головок цилиндров

Клапаны изготовлены из жаропрочной стали. Стержень клапана перед установкой графитизуется. Угол рабочей фаски клапана 45°; диаметр выпускного клапана 51,5 мм, впускного — 46,5 мм; высота подъема клапана 12,5 мм.

Толкатели тарельчатого типа стальные, тарелки наплавляются при изготовлении отбеленным чугуном. Характерными дефектами толкателей являются износ тарелки, раковины на рабочей поверхности, износ стержня.

После восстановления клапаны притираются в седлах головок цилиндров.

Притирка клапанов начинается с приготовления пасты: паста приготавливается из 1,5 части (по объему) микропорошка карбида кремния зеленого, одной части дизельного масла и 0,5 части дизельного топлива. Перед употреблением притирочная паста перемешивается, чтобы микропорошок не осаждался. Затем на фаску седла клапана наносится тонкий равномерный слой пасты. Стержень клапана смазывается моторным маслом. Притирка производится возвратно-вращательным движением клапана дрелью с присоской или соответствующим приспособлением. Нажимая на клапан, необходимо повернуть его на 1/3 оборота по часовой стрелке, затем на 1/3 оборота в обратном направлении. Клапаны круговыми движениями не притираются. Притирка продолжается до появления на фасках клапанов седел пояска шириной не менее 1,5 мм матового цвета, как показано на рис. 51.

Рис. 51. Расположение притертых матовых поясков на седле и головке клапана при закрытом положении:

а — правильное; б — неправильное; I — положение пояска на седле и головке клапана

После окончания притирки клапаны и головки цилиндров промываются керосином и обдуваются воздухом. Качество притирки клапанов определяется после сборки клапанного механизма проверкой его на герметичность. Для этого головка цилиндра устанавливается впускными и выпускными окнами вверх и в углубления клапанных гнезд заливается дизельное топливо. Хорошо притертые клапаны не должны пропускать топливо в местах уплотнения в течение 30 мин. При подтекании керосина производится постукивание резиновым молотком по торцу клапана. Если подтекание не устраняется, клапаны притираются повторно.

При необходимости качество притирки проверяется «на карандаш». Для этого на фаску клапана мягким графитовым карандашом наносится на равном расстоянии 6—8 черточек

Клапан осторожно вставляется в седло и после сильного нажатия проворачивается на 1/4 оборота. При качественной притирке все черточки должны быть стертыми

После контроля притирки клапанный механизм собирается и регулируется. Регулировка клапанов производится при четырех положениях коленчатого вала. Первое положение коленчатого вала определяется относительно начала впрыска топлива в первый цилиндр совмещением меток на муфте опережения впрыска и корпуса топливного насоса.
