Типы головок блока цилиндров двигателей ВАЗ

В настоящее время Волжский автозавод выпускает большое количество (несколько десятков) моделей и модификаций двигателей для своих автомобилей, и практически на каждом из них используется своя головка блока. Однако все головки ВАЗ по ряду признаков можно разделить на группы.

По типу образования и подачи горючей смеси в камеры сгорания:

• Головки для классических карбюраторных двигателей;
• Головки для двигателей с системой впрыска топлива (инжекторные двигатели).

Все модели ВАЗ вплоть до десятого семейства изначально оснащались классическими карбюраторными двигателями, только в 2000-х годах Волжский автозавод стал устанавливать на моторы систему впрыска топлива. Все современные модели оснащаются инжекторами, однако такие моторы устанавливались и на многие автомобили ВАЗ «Классика» поздних выпусков (главным образом, на ВАЗ-2107). ГБЦ для инжекторов отличаются от ГБЦ для карбюраторных двигателей формой камер сгорания, креплением впускного коллектора и некоторыми другими деталями.

По количеству клапанов:

• ГБЦ традиционной конструкции с 8 клапанами;
• ГБЦ современной конструкции с 16 клапанами.

Сегодня 8-клапанные двигатели все еще находят самое широкое применение, в том числе и на новых моделях (Lada Kalina и другие). Однако большинство новых автомобилей ВАЗ оснащаются 16-клапанными двигателями.

Наконец, все головки можно разделить на несколько типов по назначению:

• ГБЦ индивидуальной конструкции для моторов моделей ВАЗ «Классика»;
• Унифицированные головки 21011-1003011-10 для всех двигателей ВАЗ «Классика»;
• Головки для моделей ВАЗ-2108, 2109 и 21099, а также 2113, 2114 и 2115;
• Головки для двигателей моделей десятого семейства ВАЗ-2110, 2111 и 2112;
• ГБЦ для карбюраторных двигателей автомобиля ВАЗ-2121 «Нива»;
• Головки для инжекторных двигателей ВАЗ «Классика» и «Нива»;
• Головки для новых двигателей Lada Kalina, Priora и Granta (разные для 8-ми и 16-клапанных моторов, а также для моторов с одним и двумя распределительными валами).

Необходимо отметить, что все моторы для классических моделей имеют принципиальное отличие от моторов автомобилей семейств «Самара», «Спутник» и более поздних. Дело в том, что на первых «Жигулях» (и вплоть до моделей ВАЗ-2107) двигатель имел продольное расположение, то есть — ось мотора (которую можно условно проложить по коленчатому валу) располагалась вдоль продольной оси автомобиля. А на более поздних моделях (начиная с ВАЗ-2108) двигатель стал располагаться поперечно. Это наложило свой отпечаток на конструкцию двигателя, в том числе и на конструкцию ГБЦ.

Головки блока ранних моделей имеют два основных отличия от головок поздних моделей:

• В ГБЦ моторов ВАЗ-2101 — 2107 имеется шахта для цепи ГРМ, в более поздних двигателях привод ГРМ укрыт декоративной пластиковой накладкой;
• В ГБЦ ранних моделей распределительный вал укладывается в отдельный «пенал», в более поздних моделях распредвал укладывается непосредственно в головке, и сверху укрывается крышками (а в самых новых моделях — корпусом подшипников вала ГРМ).

Конечно, есть и иные отличия, которые незаметны на первый взгляд — иная геометрия и размеры камер сгорания, впускных и выпускных клапанов, другое расположение полстей водяной рубашки и т.д.

Особую категорию составляют головки блока ВАЗ для тюнинга. Волжские моторы имеют неплохой потенциал для форсирования и улучшения работы, однако при массовом производстве реализовать все возможности мотора невозможно по экономическим и иным причинам. А улучшить работу мотора можно с минимальными доработками ГБЦ — изменением формы и объема камер сгорания, установкой других клапанов, преобразованием форм и сечений впускных и выпускных каналов и т.д. Все это реализуется в специальных головках для тюнинга двигателей ВАЗ — установка такой головки повышает мощность двигателя, делает его работу более стабильной и надежной, хотя не всегда это хорошо сказывается на экономичности. Сегодня тюнинговые ГБЦ для ВАЗ становятся все более популярными, но более широкому их распространению мешает относительно высокая стоимость.

Запомнить все разновидности моторов и головок блока цилиндров, используемых на всех моделях ВАЗ, могут только постоянно работающие с этими деталями специалисты, поэтому перед покупкой новой ГБЦ или деталей для нее необходимо уточнить модель и модификацию мотора, а также каталожные номера всех деталей

Эта предосторожность будет нелишней, и она позволит избежать проблем с ремонтом двигателя старых «Жигулей» и новых автомобилей Lada

Замена прокладки ГБЦ на Нива Шевроле

Чтобы произвести замену прокладки и правильно её одеть, потребуется приготовить:

• Рожковые ключи на «10» и «13».
• Удлинители.
• Вороток.
• Молоток.
• Динамометрический ключ.
• Трещотки.
• Плоскую отвёртку.

Следует сказать, что работы следует производить только на снятом моторе. Так процесс можно значительно упростить. Если нет возможности снимать двигатель, то делать ремонт можно и на авто, освободив предварительно пространство.

Инструкция:

1. Снять крышку ГБЦ.

Демонтируем крышку ГБЦ

Отсоединяем трос привода дроссельной заслонки

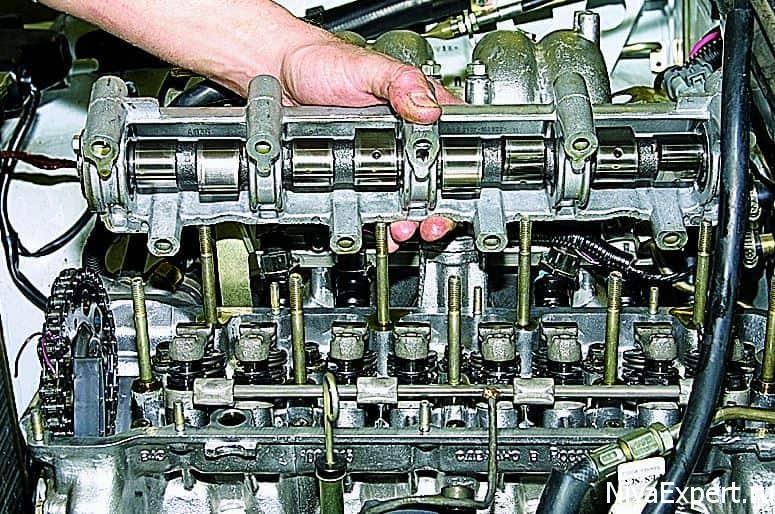

Снимаем корпус подшипников вместе с распределительным валом

Отсоединяем разъем питания форсунок

Отсоединяем провода от свечей зажигания

Отсоединяем трубку впускного коллектора

Отсоединяем все патрубки охладительной системы

Демонтируем натяжитель цепи привода

Отсоединяем от двигателя кронштейн ГУР

После этого следует удалить старую и поставить новую прокладку, смазав предварительно места её стыковки с мотором герметиком. На этом работу можно считать завершённой. Сборка производится в обратной последовательности.

Устанавливаем новую прокладку

Чтобы ГБЦ плотно прилегала к самому блоку, следует правильно её обтянуть.

Последовательность затяжки болтов ГБЦ

1. Динамометрическим ключом обтягиваются болты с первого по десятый в определённой последовательности (схему можно просмотреть в инструкции по эксплуатации авто). Затяжка должна составлять 20 Нм .

Затяжку болтов следует выполнять в последовательности, представленной на схеме

На этом работа считается завершённой. Если она была выполнена правильно, то мотор будет работать стабильно, а антифриз не попадёт больше в камеру сгорания.

Если неправильно обтянуть головку, то может произойти недотягивание или перетягивание отдельных болтов, что тоже приведёт к проблемам. Так, например, недотягивание станет причиной утечки антифриза, а перетягивание может привести к тому, что на силовом агрегате появятся трещины.

Если нет достаточных навыков в данной работе, то рекомендуется обратиться за помощью к специалистам на СТО.

Свап

Одним из популярных видов тюнинга является СВАП. В этом случае мотор с плохими показателями просто заменяется на другой, более подходящий. Тут есть много вариантов для такой доработки. В первую очередь стоит решить, что вам нужно и какой двигатель стоит штатно. Если установлен ВАЗовский мотор, можно попробовать поставить Z18XE, в этом случае вы получите прибавку почти в 40 л.с. и вам не придется переделывать вообще ничего. Ну, если только КПП поменять.

Также довольно часто водители устанавливают ВАЗ 21126, штатно предназначенный для Приоры. В итоге, вы получите больший ресурс, а также незначительно увеличенную мощность. Для установки потребуется доработать выпускной коллектор, его размещают на толстой прокладке 2-3 см, тогда штаны не будут соприкасаться с лонжероном.

Немногие знают, что планировался выпуск и дизельного варианта Chevrolet Niva. Предполагалось использовать двигатель производства Peugeot – XUD 9 SD. Он практически идеально подходит для ШНивы. Для его установки вообще не требуется никаких доработок, только перепрошивка ЭБУ, все же мотор дизельный.

Для автомобилей с Z18XE подойдут те же рекомендации, что и для ВАЗовского агрегата. Единственный нюанс – турбирование. Дело в том, что этот мотор изначально предназначался и использовался на Opel. Для немецких автомобилей был вариант с турбиной. Вот его и можно установить, увеличив мощность двигателя и приемистость. Доработок, кроме донастройки ЭБУ не потребуется.

Быстрая замена цепи ГРМ на Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

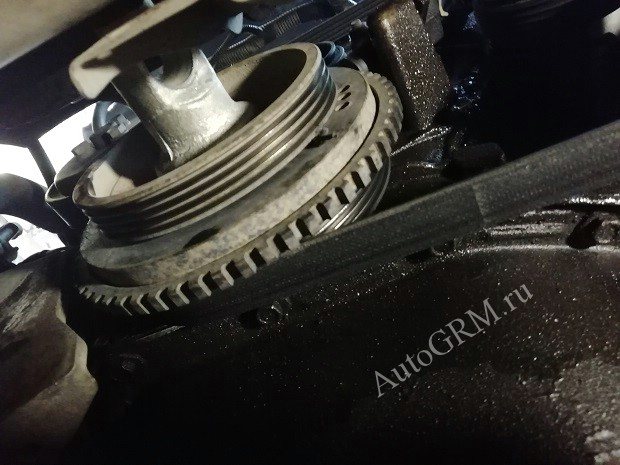

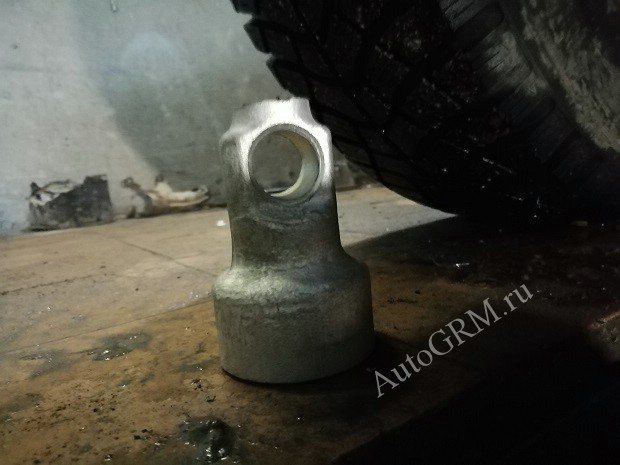

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

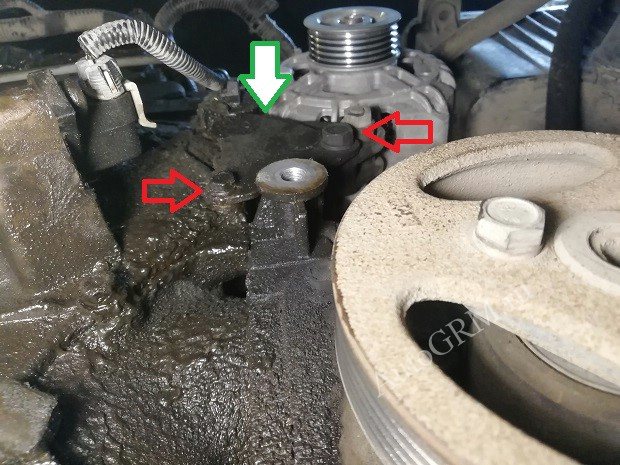

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

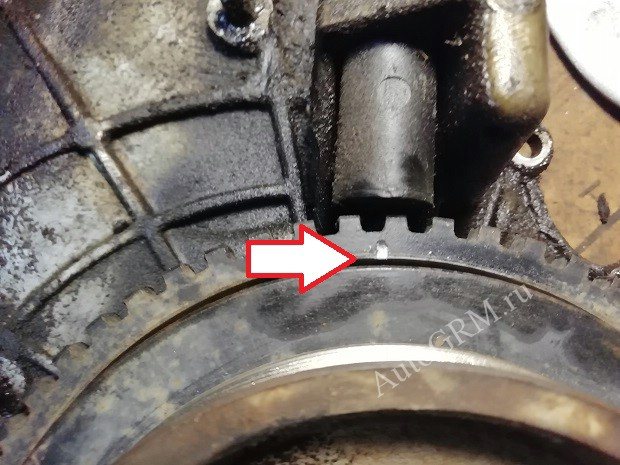

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Обслуживание

Для достижения максимального срока эксплуатации стоит правильно обслуживать мотор

В первую очередь стоит помнить о важности своевременной замены моторного масла. Рекомендуется проводить эту работу раз в 15 тысяч километров

Каждая вторая замена должна совмещаться с промывкой. Эта рекомендация подходит для обоих моторов.

Также стоит правильно подбирать масло. В двигатель Z18XE следует заливать только синтетику, оптимальными вариантами будет:

• 0W-30;
• 0W-40;
• 5W-30;
• 5W-40;
• 5W-50;
• 10W-40;
• 15W-40.

Его потребуется примерно 4,5 литра.

В мотор ВАЗ-2123 заливают 3,75 литра смазки, тут также оптимально будет применять синтетику. По остальным параметрам можно применять такое же масло, что и для описанного выше двигателя.

Двигатель ВАЗ-2123 имеет цепной привод ГРМ. В связи с этим его меняют достаточно редко. Средний срок эксплуатации между заменами 150 тысяч километров. При этом, производитель не регламентирует момент замены. Все определяется по признакам возникновения проблемы, в первую очередь речь идет о повышенной шумности двигателя, особенно при наборе или сбросе оборотов.

Мотор Z18XE оборудован ременным приводом. Согласно спецификациям производителя, его необходимо заменять на пробеге 60 тысяч километров. А по опыту автолюбителей, лучше это делать через 45-50 тысяч, так как есть риск обрыва. В таком случае вы получите загнутые клапана.

Пошаговая инструкция

1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Замена прокладки крышки головки блока цилиндров гбц на. Открутите пробку слива и слейте антифриз.
3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
8. Теперь отключите высоковольтные кабеля от свечей зажигания . Также отключите кабель, который питает устройство контроля температуры двигателя.
9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Замена топливного фильтра на шевроле авео своими руками видео инструкция. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. Замена прокладки гбц пежо 206 1.4. После этих действий распорку необходимо убрать в сторону.
14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
16. Теперь можно снять цепочку со звездой распределительного шкива.
17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем — осуществить ее демонтаж.
18. Теперь можно снять прокладку головки блока цилиндров . Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Каким образом осуществляется замена прокладки гбц на 3 видео от гбц нива шевроле. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

Снятие крышки ГБЦ

Машину установите на яму или рампу.

Сначала от крышки ГБЦ следует отсоединить держатели патрубка усилителя тормоза и приводного троса заслонки дросселя. Они крепятся на специальных кронштейнах на левой и правой стороне блока.

Далее 10-миллиметровым ключом отвинтите болт, фиксирующий муфты воздуховодов. Отодвиньте его в сторону. За ним отверткой немного ослабьте хомут вентиляционного патрубка картера, которым тот присоединяется к воздуховоду. Теперь 10-мм головкой отверните болты, удерживающие крышку ГБЦ. Порядок здесь не важен.

OLYMPUS DIGITAL CAMERA

После этого снимите:

• кронштейны приводного троса дроссельной заслонки и экрана мотора;
• прижимные шайбы крышки;
• вентиляционные и воздушные шланги.

Далее остается лишь убрать крышку ГБЦ.

Как разобрать ГБЦ Шевроле

Чтобы выяснить, по какой причине ГБЦ, которой оснащена Нива, не функционирует должным образом, названный узел необходимо разобрать.

Для этого потребуются:

• наборы накидных и торцевых ключей, а также динамометрический;
• комплект отверток;
• герметик;
• канистра ОЖ;
• тонкозернистый наждак.

Работы на Шевроле проводятся в следующем порядке:

• машина ставится на рампу или яму (если вы ТС только что пользовались, то дайте мотору остыть);
• не забудьте Ниву поставить на ручник и подпереть с обеих сторон;
• отсоедините минусовый провод от батареи;
• слейте ОЖ из радиатора и остальной системы;
• отключите от клапанов приводные рычаги и уберите гидроопоры;
• снимите с держателей трос, приводящий в движение дроссельную заслонку;
• демонтируйте распределительный вал вместе с подшипниками;
• отключите шланги, подающие к гидроопорам Шевроле смазку;
• разъедините колодки коммутирующие провода, ведущие к форсункам, датчикам температуры, дроссельной задвижки, холостого хода и детонации;
• разрежьте пластмассовые стяжки, крепящие упомянутые кабели Нивы, и отодвиньте последние;
• обесточьте свечи и дополнительно – температурный датчик;
• отсоедините все трубки от ГБЦ Шевроле – впускающую и выходную, дроссельную, системы охлаждения, адсорбера и т. д.;
• лишь после этого отключите подачу горючего.

Далее необходимо демонтировать кронштейн, с помощью которого крепится насос гидравлического усилителя, еще уберите кожух стартера. Наступил черед натяжителя – открутите его, зафиксировав цепь проволокой, и снимите ее со звездочкой. Теперь доступ к головке открыт – в произвольном порядке отвинтите болты, ее удерживающие. Аккуратно извлеките элемент из подкапотного пространства. Остается выяснить – что именно нарушило работу блока цилиндров Шевроле. Если на ГБЦ обнаруживаются трещины, то ее придется менять, аналогичным образом поступают, когда прохудилась прокладка. В последнем случае старую снимают. Поверхность под ней старательно очищают от прилипших кусочков уплотнительного элемента – для этого используется наждак. Перед закручиванием непременно устраните из отверстий для болтов масло и тщательно обезжирьте их. Делать это лучше до установки ГБЦ.

Новая металлоармированная прокладка смазывается герметизирующим составом и аккуратно кладется на место. На нее помещается головка.

Затем сборка мотора Шевроле осуществляется в обратном порядке. Проверьте, работает ли двигатель надлежащим образом, и если никаких проблем не обнаружилось, то залейте новый тосол.

Снятие головки блока цилиндров – порядок работ

Перед обслуживанием убедитесь в надежности упоров крышки капота, поставьте машину на ручной тормоз и заблокируйте колеса башмаками.

• Отсоедините аккумулятор, и сбросьте давление в топливной рампе.
• Открутите крышку расширительного бачка радиатора и слейте антифриз.
• Аккуратно открутите болты крепления дроссельного блока, предварительно отсоединив тросик газа. Блок демонтируем в сборе, если он не нуждается в обслуживании. Если прокладка целая – менять ее не обязательно.

• Демонтируем патрубки, соединяющие рубашку охлаждения ГБЦ и радиатора. Предварительно ослабляем хомуты.
• Размыкаем разъемы управляющих шлейфов форсунок. От температуры, фиксаторы могут отломаться – поэтому нельзя прикладывать большое усилие.
• Отсоединяем разъемы от температурных датчиков на ГБЦ.
• Сдергиваем со свечей колпачки высоковольтной проводки, попутно проверяем состояние изоляции.
• Отсоединяем топливопроводы подающего и обратного контура. Перед началом работ приготовьтесь к улавливанию остатков топлива.
• Отделяем приемную трубу выпускного коллектора. При необходимости прокладка меняется на новую.

• Демонтируем термозащитные экраны.
• Ослабляем натяжители цепи ГРМ, фиксируем саму цепь на шестерне с помощью проволоки.
• Выкручиваем болты крепления, демонтируем распредвал.

• Снимаем рычаги, толкающие клапана.
• Отворачиваем болты крепления ГБЦ. Их расположение на двигателях 21213 и 21214 аналогично.
• Аккуратно снимаем блок цилиндров, начиная с передней части. Прокладка остается на нижнем блоке.

16. Укладываем блок на ровную поверхность, демонтируем фланцы системы охлаждения. Если прокладка разрушена – меняем.

Профилактические работы и улучшение характеристик двигателя в автомобиле «Нива»

К техническому обслуживанию относится замена прокладки ГБЦ, очистка масляных каналов, притирка клапанов. Одновременно осматривается распредвал, на предмет задиров и прочего износа. Выбор производителя запасных частей – личное дело владельца. Однако, такая важная часть, как прокладка – в зависимости от производителя имеет различное качество исполнения.

При сравнении трех вариантов, самой некачественной оказалась фирменная запчасть, нет претензий к испанскому образцу (он самый дорогой), и золотая середина – Егорьевский расходник.

ВНИМАНИЕ! Расточка блока не влияет на прокладку, дорабатывать ее нет необходимости. Важен порядок затяжки болтов ГБЦ

Именно несоблюдение этого правила чаще всего приводит к повреждению прокладки в процессе сборки. Бывают случаи разрыва перемычек, не говоря о нарушении герметичности по причине пережатия прокладки. Последовательность указана на рис.

Также важен и момент затяжки ГБЦ.

Установку блока производят в несколько приемов, соблюдая последовательность:

• Все болты кроме 11, соблюдая порядок, затягиваются с моментом 20 Н/м.
• Затем, повторяя последовательность, затягиваем эти же болты уже с моментом 69-85 Н/м.
• Болт 11 закручиваем за один проход, с моментом 32-39 Н/м
• Меняем динамометрический ключ на обычную рукоять, и доворачиваем все болты на 90°.

Расточка ГБЦ относится к механическому тюнингу.

При наличии инструмента, работы выполняются самостоятельно. • Производим расточку впускных и выпускных фланцев до диаметра 34 мм. рис 8

• Затем с помощью герметика или пластилина совмещаем фланцы с входными отверстиями, и производим разметку расточки на ГБЦ. • Той же самой фрезой протачиваем отверстия впускных и выпускных каналов.

• После чего остается подобрать и доработать под новый диаметр клапана.

Проведя подобные работы, вы увеличиваете мощность внедорожника «Нива», и крутящий момент на низких оборотах. Это поможет уверенно ехать «внатяг».

Итог: Не следует бояться работ, которые на первый взгляд могут показаться сложными. При среднем оснащении гаража, обслуживание и тюнинг двигателя своими руками, сэкономит владельцу немало средств.

Шевроле Нива Замена прокладки головки блока цилиндров Chevrolet Niva

Работу проводим на смотровой канаве или эстакаде. Головку блока цилиндров снимаем в сборе с дроссельным узлом, р есивером, топливной рампой, впускной трубой, выпускным коллектором и термостатом. Сбрасываем давление в топливной рампе (см. Замена топливного фильтра). Отоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем охлаждающую жидкость из радиатора и блока цилиндров (см. Замена охлаждающей жидкости). Снимаем наконечники высоковольтных проводов со свечей зажигания (см. Проверка состояния и замена свечей зажигания) и вынимаем указатель уровня масла из направляющей трубки. Отсоединяем от сектора дроссельного узла наконечник троса привода дроссельной заслонки (см. Снятие привода дроссельной заслонки, замена троса). Затем отсоединяем от: • ресивера — трос привода дроссельной заслонки и шланг вакуумного усилителя тормозов (см. Замена прокладки ресивера); • отводящего патрубка рубашки охлаждения — верхний шланг радиатора (см. Снятие и установка двигателя); • термостата — нижний шланг радиатора и шланг подвода жидкости к насосу охлаждающей жидкости (см. Замена термостата); • патрубка головки блока цилиндров и отводящей трубы радиатора отопителя — шланги радиатора отопителя (см. Снятие и установка двигателя); • клапана продувки адсорбера — трубку, соединяющую клапан с адсорбером (см. Снятие элементов системы улавливания паров топлива); • топливной рампы — шланг подвода топлива (см. Снятие топливной рампы и форсунок); • выпускного коллектора — приемную трубу (см. Снятие приемной трубы) и щиток стартера (см. Замена прокладки впускной трубы и выпускного коллектора); Отсоединяем колодки жгута проводов системы управления двигателем от жгута проводов форсунок, датчиков температуры охлаждающей жидкости системы управления и указателя температуры охлаждающей жидкости, датчика положения коленчатого вала, датчика фаз, регулятора холостого хода, клапана продувки адсорбера (см. соответствующие разделы). Снимаем крышку головки блока цилиндров. Поворачиваем коленчатый вал до совмещения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала (см. Снятие распределительного вала и рычагов привода клапанов). Снимаем гидравлический натяжитель цепи привода ГРМ (см. Снятие гидравлического натяжителя цепи привода ГРМ). Снимаем звездочку с носка распределительного вала, а цепь подвязываем проволокой. Снимаем распределительный вал и рычаги привода клапанов (см. Снятие распределительного вала и рычагов привода клапанов). Головкой «на 13» отворачиваем болт крепления головки блока цилиндров, расположенный рядом с болтом вернего крепления кронштейна генератора. Головкой E16 отворачиваем… …десять болтов крепления головки к блоку цилиндров… …и вынимаем болты. Снимаем головку блока цилиндров в сборе с термостатом, дроссельным узлом, ресивером, впускной трубой, топливной рампой и выпускным коллектором. Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав впускную трубу и выпускной коллектор (см. Замена прокладки впускной трубы и выпускного коллектора). Снимаем головку блока цилиндров без выпускного коллектора и впускной трубы. Снимаем прокладку головки блока цилиндров. Перед установкой новой прокладки очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, отложений и масла. Шприцем с иглой или резиновой грушей удаляем масло и охлаждающую жидкость из отверстий блока цилиндров под болты крепления головки. Прокладку и головку блока цилиндров устанавливаем по двум центрирующим втулкам. Устанавливая головку на блок цилиндров, продеваем цепь проволокой через отверстие в головке. Установив болты крепления головки блока цилиндров, затягиваем их в порядке, показанном на рисунке. Порядок затяжки болтов крепления головки блока цилиндров. Для обеспечения надежного уплотнения и исключения подтяжки болтов при техническом обслуживании автомобиля затягиваем их в четыре приема: 1-й прием — затягиваем болты 1–10 моментом 20 Н·м (2,0 кгс·м); 2-й прием — болты 1–10 затягиваем моментом 69,4–85,7 Н·м (7,1– 8,7 кгс·м), а болт 11 — моментом 31,4–39,1 Н·м (3,2–4,0 кгс·м). Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием). Дальнейшую сборку проводим в обратной последовательности.

Прокладка выпускного коллектора ваз-2123 шеви-нива металлическая 4 слоя квадратис 2123-1008081 автоваз. продажа оптом и в розницу — автопитер

Выбрать пункт выдачи заказов на карте

Прокладка коллектора ВАЗ-21214, 2123 ВПУСКНОГО/ВЫПУСКНОГО (БЦМ)

Прокладка коллектора 2123.21214 инжектор
Прокладка коллектора 2123 (4 слоя)металлическая (Квадратис)

11-28101-SX_прокладка клапанной крышки! Lada 2101/2103/2106/2121
11-28101-SX_прокладка клапанной крышки! Lada 2101_2103_2106_2121
11-28101-SX_прокладка клапанной крышки! Lada 2101/2103/2106/2121

Прокладка коллектора впуск./выпуск. для а/м ВАЗ 2123
Прокл. коллектора впуск./выпуск. для а/м ВАЗ 2123 (GZ 102 0014)
Прокладка коллектора ВАЗ 2123 Шеви-Нива GZ 102 0014

Прокладка коллектора металлическая ВАЗ 21214
Прокладка впускного коллектора
Прокладка впускного коллектора

компл. прокладок двигателя для а/м ВАЗ 2123 (GZ 101 7024)
Комплект прокладок двигателя для а/м ВАЗ 2123 (GZ 101 7024) TRIALLI

Прокладка коллектора ВАЗ-2123 н/о «TRIALLI»

Прокладка коллектора выпускного ВАЗ 2120(Надежда), 2123(Шевроле Нива), 2131, 21213-214i (перфометалл
Прокладка коллектора выпускного ВАЗ 2120(Надежда), 2123(Шевроле Нива), 2131, 21213-214i (перфометалл
Прокладка коллектора выпускного ВАЗ 2120(Надежда), 2123(Шевроле Нива), 2131, 21213-214i (перфометалл

Комплект прокладок двигателя ВАЗ 2123 Chevy Niva (82мм) /5
Комплект прокладок двигателя ВАЗ-2123 (Шевроле Нива) (82мм) 20 штук
Комплект прокладок двигателя для а/м ВАЗ 2123 (82 мм.) (к-т 16 шт) ESPRA

2123-1203020-10 (ВАТИ-61) прокладка фланца приемной трубы глушителя
2123-1203020-10 (ВАТИ-61) прокладка фланца приемной трубы глушителя
2123-1203020-10 (ВАТИ-61) прокладка фланца приемной трубы глушителя

Прокладка коллектора ВАЗ 2123, 21214 впуск. б/асб. с герметиком
Прокладка коллектора ВАЗ 2123, 21214 впуск. б/асб. с герметиком
Прокладка коллектора 21214 (ВАТИ) паронит с герметиком

Прокладка выпускного коллектора ВАЗ-2123 Шеви-Нива ВАТИ

Прокладка выпускного коллектора ВАЗ-2123 Шеви-Нива ВАТИ
Прокладка выпускного коллектора ВАЗ-2123 Шеви-Нива ВАТИ

Noname/Прокладка коллектора 2123,21214,21074 с герметиком
Прокладка коллектора ВАЗ 2123 ( РК-113 герметик)
Прокладка коллек. 21214, 2123, 21074 улыбка

2123-1008081-01 Прокладка коллектора ВАЗ 2123 с герметиком
Прокладка коллектора для а/м ВАЗ 2123 Chevy Niva,21074(инж.),21214i впуск/выпуск БЦМ
Прокладка коллектора для а/м ВАЗ 2123 Chevy Niva,21074(инж.),21214i впуск/выпуск БЦМ

Прокл. впуск. кол. 2123 Шеви-Нива (РК-103, 1,25мм)
Прокл. впуск. кол. 2123 Шеви-Нива (РК-103, 1,25мм)
Прокл. впуск. кол. 2123 Шеви-Нива (РК-103, 1,25мм)

БЦМ/Прокладка коллектора 2123,21214,21074 «БЦМ» (металл., нерж.)

Прокладка коллектора ВАЗ-2123 (БЦМ)
Прокладка коллектора ВАЗ 2123 мет.в сборе с крепежом
Прокладка коллектора ВАЗ 2123 мет.в сборе с крепежом

Прокладка коллектора Chevrolet Niva (металл. 2 слоя) БЦМ
Прокладка коллектора ВАЗ 2123 впуск/выпуск (Lada OE 2123-1008081) сталь 2 слоя
ПРОКЛАДКА КОЛЛЕКТОРА ВАЗ-21074,2123 МЕТАЛЛ БЦМ (к головке)

Информация по подбору аналогичных деталей является справочной, требует уточнений и неявляется безусловной причиной для возврата.Изображение детали на фотографии может отличаться от аналогов. В наименовании запчастейдопускаются ошибки из-за не точности перевода с иностранных прайсов.

Самостоятельная замена прокладки ГБЦ Нива Шевроле: видеоинструкция

Процесс снятия головки блока цилиндров – занятие нечастое, но, если у вас возникла такая ситуация по замене прокладки, следует знать, как это делать. Замена прокладки может понадобиться вследствие просачивания масла двигателя, антифриза либо тосола. Головка блока цилиндров – это важная деталь автомобиля, отличающаяся сложным строением, но разобрать ее и заменить прокладку можно.

Что такое ГБЦ и ее функции в моторе машины

Для того чтобы соединение головки и самого блока цилиндров было достаточно плотным и герметичным, применяют прокладку. Она выполняет три функции:

• уплотняет канал охладительной системы;
• препятствует вытеканию масла;
• распределительную – цилиндр нормально функционирует, в результате чего смесь бензина с воздухом не вытекает.

Уплотнитель применяется только единожды и меняется при любом ремонте мотора. Можно использовать такие виды – асбестовый, безасбестовый, стальной. Каждая прокладка по-своему хороша: металлическая неплохо распределяет механическое напряжение, асбестовые более упругие и выдерживают высокие температуры.

Вам понадобится такое оборудование: ключ на 10, пассатижи и отвертка плоская. Разные автомобили имеют свои особенности конструкции, модели двигателей и крепление болтов. Создать одинаковый алгоритм для всех машин невозможно. Рассмотрим, как именно это сделать своими руками.

Устройство ГБЦ в автомобиле Шевроле Нива

Свою родословную двигатель Chevrolet Niva ведет от двигателя ВАЗ 21213 объемом 1,7 л. Он имеет такой же диаметр цилиндров – 82 мм и ход поршня 80 мм. Отличия заключаются в конструкции ГБЦ (головки блока цилиндров). Появились гидрокомпенсаторы и однорядная цепь с гидронатяжителем. Сама ГБЦ отлита из алюминиевого сплава и предназначена для крепления газораспределительного механизма, клапанов, свечей и формировании оптимальной камеры сгорания в цилиндрах. Такая головка получила индекс 21214, она выпускается с 2003 года.

Важно! ГБЦ, распредвал, механизм натяжителя в моторах ВАЗ 21214 отличаются от модификаций 21213 и 2121 и не взаимозаменяемы. Прокладка между головкой и блоком двигателя выполняет следующие функции:

Прокладка между головкой и блоком двигателя выполняет следующие функции:

• уплотнение каналов охлаждения двигателя;
• герметизация масляного канала подачи в головку блока;
• создание в камерах сгорания оптимального давления газов и препятствие их выходу в блок.

Чтобы обеспечить надежность соединения, прокладка ГБЦ выполняется композитной с металлической основой или цельнометаллчиеской. Привалочные плоскости должны быть ровными, без царапин и раковин, допускается кривизна поверхности не более 0,1 мм.
