Установка ремня генератора и кондиционера на ниве шевроле

Проверка.

Правильно натянутый ремень генератора на Шевроле Ниву можно проверить, надавив на него в точке P, обозначенной на рисунке. При усилии 75Н допустимый прогиб должен составить 1-1,2 сантиметра.

Более точно измерить уровень натяжения можно только в условиях станции тех обслуживания, где имеется необходимое для этого оборудование. То же самое относиться и к закрутке гаек. Производитель рекомендует производить затяжку с усилием 20-25 Н*м. Для этого используется специальный динамометрический ключ.

Необходимость периодической проверки.

Главная особенность двигателя Шевроле Нивы в том, что помимо генератора данный ремень приводит в действие и помпу системы охлаждения. Если он будет ослаблен, то со временем возможно его проскальзывание и помимо недостаточного напряжения, выдаваемого генератором есть риск перегрева двигателя в результате остановки помпы. Так же возрастает риск его более высокого износа и приводимым им в действие шкивов за счет усиления вибрации.

Перетянутый ремень так же приводит к сильному износу подшипников. Кроме этого можно заметить свист при работающем двигателе, который говорит о том, что он испытывает сильное трение и в результате перегревается.

Характеристики штатного ремня

Ремень генератора на Ниве Шевроле – ВАЗ 2123 – имеет заводское обозначение 6РК 1888. Его размеры: длина – 1888 мм, ширина – 21,5 мм, число продольных ребер (ручейков) – 6 шт. Изделие поликлинового типа выдерживает нагрузку свыше 250 кг и имеет коэффициент удлинения не более 0,7%.

Приводной ремень со временем подвергается износу, и его нужно заменять. Согласно регламенту проведения технического обслуживания, эту деталь необходимо менять через каждые 50 тыс. км пробега. Основываться только на этой цифре не стоит – она является средней.

Если качество изделия низкое, то оно может либо растянуться, либо порваться уже через 20 тыс. км, а ремень хорошего качества пройдет все 70 тыс. км. На срок эксплуатации влияет не только пробег, но и другие факторы. Если на шкивах приводов имеются механические повреждения, то со временем ремешок придет в негодность.

Согласно регламенту ТО, проверку ремня на Ниве Шевроле нужно проводить каждые 15 тыс. км пробега.

При обнаружении следующих факторов необходимо изделие заменить:

• признаки износа (неровности, трещины, потёртости и т. д);
• пятна масла;
• видны отдельные нити на торцах;
• материал отслаивается от основы.

Неисправность может определяться по характерным признакам:

• на высоких оборотах двигателя появляется сильный свист;
• на панели приборов загорается индикатор заряда аккумулятора;
• потребители электричества от бортовой сети перестают функционировать.

При полном обрыве ремня автомобиль невозможно запустить. Чтобы избежать подобного в дороге, лучше своевременно запастись новым изделием и всегда возить его с собой.

Как Заменить Ремень Грм На Ниве Шевроле

4.6 Замена ремня ГРМ

Не сгибайте и не перекручивайте ремень! После снятия ремня ГРМ не вращайте коленчатый вал и распределительный вал, чтобы не повредить внутренние компоненты двигателя через впускное отверстие клапана в нижней части поршня! Перед установкой ремня тщательно очистите остатки зубчатых колес наших клиентов, полностью удалив грязь, жир и воду из вклада! Ремень ГРМ должен быть установлен в прохладном двигателе!

Детали установки компонента синхронизации

1. Затяните стояночный тормоз, поддерживайте задние колеса с помощью зубчатых колес, затем подсоедините переднюю часть автомобиля и установите его на опоры (см. Рисунок). Схема установки опор для крепления автомобиля в поднятом положении ) При правильной установке снимите картер.
2. Отпустите радиатор. постарайтесь не допустить попадания антифриза на приводные ремни.
3. Снять радиатор.
4. Снимите охлаждающий вентилятор и шкив водяного насоса.
5. Снимите приводной ремень, насос управления, компрессор K / V и генератор.
6. Отвинчиваем наш клиент, остается свеча зажигания.
7. Снимите экран щитка распределителя.
8. Снимите опорный рычаг промежуточного ролика приводного ремня компрессора K / V.
9. Снимите трубку, соединяющую крышку ГРМ с втулкой воздушного абсорбера.
10. Снимите шланг охлаждающей жидкости с термостата.

1. Поверните коленчатый вал с помощью болта его шкива, чтобы привести двигатель в положение ВМТ поршневого конца первого цилиндра.

1. Открути это шкив коленчатый вал и, если есть подходящий съемник, снимите последний.
2. Снимите верхнюю и нижнюю части передней крышки ГРМ.
3. Проверьте левую точку выравнивания распределительного вала с противоположным знаком в верхней части задней крышки картера ГРМ.

Всем привет.Смена ремня

генератор генератораШевроле Нива с кондиционером не сложно, когда есть гараж.

По каким признакам распознать неисправность

О потребности замены старых роликов на новые свидетельствует ряд признаков. Они проявляются как непосредственно во время езды, в виде посторонних шумов, так и при визуальном осмотре.

Замена необходима если:

• Механические повреждения на поверхности роликов;
• Заметный люфт;
• Скрежещущие шумы при поворотах. Это – явный признак того, что автомобилю требуется ремонт;
• Поврежденные кронштейн или подшипник;
• Вытекающее масло;
• Высокая температура во время работы;
• Сильная вибрация во время работы;
• Сложность в прокручивании вала.

Не лишним будет также просмотреть исправность ремня. Он не должен иметь трещин, порезов или расслаиваться. Если же он имеет дефекты то его необходимо заменить.

Вариант с двумя ремнями с ремнем привода насоса охлаждающей жидкости, генератора, гидроусилителя и ремнем привода компрессора

Работу нужно выполнять на смотровой яме или на подъемнике.

Подготавливаем автомобиль. Открываем капот.

Снимаем пластмассовую защиту двигателя (экран)

При ослаблении ремней или износе вспомогательных роликов появляется характерный «свист» или шум при работе двигателя в этом районе.

Чтобы проверить натяжение ремня вспомогательных агрегатов, нажимаем пальцем руки на ремень посередине между шкивом генератора и насоса охлаждающей жидкости.

При усилии нажатия около восьми килограмм прогиб ремня должен составлять 12 ± 1мм.

Чтобы отрегулировать натяжение ремня, снимаем резиновый патрубок подвода воздуха к дроссельному узлу.

Головкой на 13 ослабляем затяжку трех гаек крепления кронштейна натяжного ролика.

На фото 6 показано расположение ремней и гаек кронштейна натяжного ролика.

Ключом или головкой на 13 вращаем регулировочный болт по часовой стрелке, натягивая ремень.

Затягиваем гайки крепления натяжного ролика. Пускаем двигатель, через пять минут останавливаем и проверяем натяжение ремня.

Нельзя перетягивать ремни, так как могут выйти из строя подшипники агрегатов, которые они вращают от чрезмерной нагрузки.

Замену ремней вспомогательных агрегатов проводим при обнаружении трещин, разрывов и отслоении резины.

Сначала снимаем ремень привода компрессора кондиционера (смотрим ниже).

После того как сняли ремень привода компрессора кондиционера, ослабляем затяжку крепления кронштейна натяжного ролика и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

Снимаем ремень с натяжного ролика и других шкивов.

Новый ремень устанавливаем в обратной последовательности.

В первую очередь надеваем ремень на шкив коленчатого вала, а в последнюю на натяжной ролик.

После установки регулируем натяжение ремня.

Проверка и снятие ремня привода компрессора кондиционера

Для этого снимаем нижнюю защиту двигательного отсека и брызговики моторного отсека.

Чтобы просто проверить натяжение ремня привода кондиционера, нажимаем пальцем руки на ремень (рис. 1) посередине между шкивами компрессора и коленвала.

При усилии нажатия около 10 килограмм, прогиб ремня должен составлять около 8 мм.

Для регулировки натяжения ремня головкой на 13 ослабляем затяжку двух болтов крепления кронштейна натяжного ролика.

Головкой на 13 вращаем регулировочный болт по часовой стрелке, натягивая ремень.

После натяжения ремня затягиваем болты крепления кронштейна натяжного ролика.

Для снятия ремня ослабляем затяжку болтов крепления кронштейна натяжного ролика и ослабляем натяжение ремня, вращая регулировочный болт против часовой стрелки.

Снимаем ремень с натяжного ролика и шкивов коленчатого вала и компрессора.

Новый ремень устанавливаем в обратной последовательности.

Новый ремень устанавливаем в обратной последовательности.

На шкив компрессора ремень надеваем так, чтобы он располагался ближе к внутреннему краю шкива. И регулируем натяжение ремня, как сказано выше.

После небольшого пробега автомобиля, нужно обязательно проверить натяжение ремней. Новые ремни немного растягиваются, поэтому лучше проверить и подтянуть.

ПС. И под конец обязательно после снятия ремней нужно определиться из за чего произошел обрыв или дефект ремня.

Повышенный износ ремня возникает вследствие попадания масла из под сальников или других сопряженных поверхностей двигателя.

Так же преждевременный износ происходит от ослабления натяжки ремня. В этом случае происходит проскальзывание шкивов и чрезмерный нагрев, и износ, как самого ремня, так и шкива агрегата.

Также внимание нужно обращать на сами шкивы и агрегаты, которые приводятся во вращение этими ремнями. Агрегаты, которые вращаются с помощью этих ремней, не должны подклинивать из-за разрушения подшипников

На шкивах не должно быть зазубрин и острых граней. Прокручиванием и пошатыванием от руки проверить люфт роторов генератора, насоса охлаждающей жидкости, компрессора кондиционера и насоса ГУР

Агрегаты, которые вращаются с помощью этих ремней, не должны подклинивать из-за разрушения подшипников. На шкивах не должно быть зазубрин и острых граней. Прокручиванием и пошатыванием от руки проверить люфт роторов генератора, насоса охлаждающей жидкости, компрессора кондиционера и насоса ГУР.

При покупке ремней нужно покупать только у проверенных и надежных производителей. Осмотреть ремень, перегнуть и посмотреть на качество изделия, год его изготовления.

Основные неисправности генератора

К механическим можно отнести недостаточно натянутый ремень генератора или его обрыв, выход из строя подшипников, износ или повреждение шкива. Диагностировать их не так сложно, ведь состояние ремня и шкива можно оценить визуально. Вышедший из строя подшипник дает посторонние шумы при вращении ротора.

1. Изношены щетки или изношен коллектор. Состояние определяется визуально после демонтажа регулятора напряжения.
2. Обрыв обмотки ротора. Необходимо измерить сопротивление обмотки омметром. При значении «бесконечность» ротор следует заменить.
3. Замыкание обмотки ротора на его корпус.
4. Вышедшие из строя подшипники могут привести к тому, что якорь будет цеплять за обмотку статора. Такой статор со следами биения следует заменить.
5. Обрыв обмотки статора. Необходимо измерить сопротивление каждой обмотки.

Установка нового генератора

Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:

Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.

Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.
Натянуть ремень посредством закручивания болта регулировки и специальной пластины

Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.

Причины выхода из строя

Прежде чем переходить к признакам и решению поломки, стоит рассказать о возможных причинах выхода из строя, а также в чем они выражаются:

• Попадание инородного тела. Вернее всего об этом свидетельствуют следы ударов на корпусе и отметины на плоской стороне ремня.
• Неверная регулировка натяжения ремня – чрезмерно сильное или слабое. В этом случае ломается указатель натяжения, крышка натяжителя или его ограничитель. К этому может привести неправильная затяжка болтов или неправильный подбор размеров.
• Работа в высокой температуре.
• Перекос детали. Из-за этого на его поверхности можно увидеть следы от ремня.
• Механическое повреждение от инструментов во время монтажа.

Как снять генератор.

Чтобы снять генератор нужно использовать ключ на десять, ослабив гайку которая держит основания с натяжным роликом, извлекая все гайки из своих посадочных мест. Затем отвинчиваем регулировочный винт, предварительно его найдя. Убедившись, что винт свободно перемещается откручиваем его до верха площадки. На фото вы можете посмотреть где находятся все эти болты.

Откидываем ремень со шкива, и откручиваем болты которые держат устройство, это можно сделать ключом на тринадцать, и с другой стороны ключом на семнадцать. Отключаем два провода которые подведены к задней части генератора, один подключён к шляпке болта другой штекерным способом, отключаем их. После чего удаляем его с посадочного места.

Чтобы снять генератор нужно использовать ключ на десять, ослабив гайку которая держит основания с натяжным роликом, извлекая все гайки из своих посадочных мест. Затем отвинчиваем регулировочный винт, предварительно его найдя. Убедившись, что винт свободно перемещается откручиваем его до верха площадки. На фото вы можете посмотреть где находятся все эти болты.

Откидываем ремень со шкива, и откручиваем болты которые держат устройство, это можно сделать ключом на тринадцать, и с другой стороны ключом на семнадцать. Отключаем два провода которые подведены к задней части генератора, один подключён к шляпке болта другой штекерным способом, отключаем их. После чего удаляем его с посадочного места.

Проверка и замена ремней приводов вспомогательных агрегатов Нива Шевролет

В зависимости от комплектации автомобиля могут применяться различные схемы и варианты приводов вспомогательных агрегатов. Ремни могут отличаться по размерам, так как вспомогательные агрегаты, такие как насос гидроусилителя, генератор, компрессор кондиционера могут быть разных производителей. Поэтому перед тем как проверять и заменять ремни, нужно определиться какой вариант Вам подходит. На внешней стороне ремней указывается их размер. Нужно покупать ремни в соответствии с их размером.

При замене ремней обязательно нужно проверять состояние натяжных и вспомогательных роликов.

Обязательно нужно возить с собой запасные ремни, особенно в дальнюю поездку. Рассмотрим некоторые вариантные исполнения и технологию замены ремней.

Недостаточное натяжение ремня ухудшает циркуляцию жидкости в системе охлаждения, что приводит к перегреву двигателя. Кроме этого ухудшается подзарядка аккумуляторной батареи и повышенно изнашивается сам ремень. При слишком сильном натяжении могут выйти из строя подшипники водяного насоса и генератора. Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня между шкивами насоса и коленчатого вала (прогиб «В») (рис. 1) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами.

Прогиб А должен быть 10 — 15 мм, прогиб В — 12 — 17 мм.

Удобнее проверять прогиб «А».

Для проверки натяжения можно использовать пружинные весы-безмен, зацепив их крючком ветвь ремня и оттягивая ее вверх.

Натяжение ремня регулируйте на автомобиле, установленном на подъемнике или смотровой канаве.

Регулировка осуществляется перемещением генератора относительно двигателя.

Вам потребуются: ключ «на 13», монтажная лопатка.

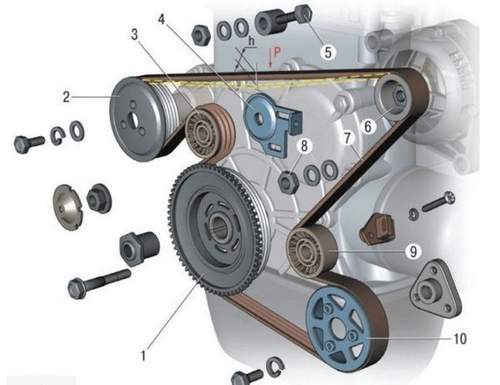

Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления). При этом генератор установлен слева от двигателя вверху.

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.

Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления). При этом генератор установлен слева от двигателя вверху.

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» (рис. 11) под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.

Источники

• https://carswik.ru/remen-generatora-vaz-2123-bez-kondicion/
• https://setiprom.ru/lada-granta-kak-zamenit-remen-generatora/
• https://autoruk.ru/niva-shevrolet/tekhobsluzhivanie/kak-zamenit-remen-generatora

Процесс замены

Для проведения процедуры автомобиль нужно установить на приспособление, позволяющее получить доступ к узлам двигателя: смотровую канаву, подъемник или эстакаду.

Загрузка …

Для этого при помощи ключа на 13 откручиваем 4 болта по периметру.

После чего можно убрать защиту поддона картера.

Откручиваем передний брызговик.

Для того, чтобы проверить натяжение нужно надавить на него рукой между шкивами компрессора и коленвала. Допустимое отклонение должно быть не более 0,8 сантиметров.

Если он изношен, то приступаем к замене. Для этого торцевым ключом ослабляем болты крепления натяжного ролика.

Если ремень кондиционера в хорошем состоянии, но ослаблен нужно крутить болт затягивая, по часовой стрелке то это приведет к натяжке.

После чего его можно без проблем снять со шкива. На Ниве для привода компрессора используется четурехручьевой, длиной 810 миллиметров.

Ремень одевается так, чтобы быть ближе к внутреннему краю шкива. Затем сразу нужно проверить его натяжение.

Снятие ремня ГРМ

Манипуляции, о которых мы расскажем далее, должны производиться только на автомобилях, которые укомплектованы моторами производства «Опель».

При замене ремня ГРМ на «Ниве Шевроле» выполните следующие действия.

1. Снимите полностью радиаторы кондиционера и охлаждения. Перед этим, конечно, придется сливать жидкость из системы охлаждения и стравливать фреон. Вентиляторы снимать с них нет необходимости.
2. Снимите корпус фильтра очистки воздуха.
3. Снимите приводные ремни компрессора кондиционера и генератора. Обязательно при этом нужно снимать и механизмы натяжения.
4. Снимите верхнюю часть кожуха газораспределительного механизма.
5. Установите на шестеренках валов метки. Обязательно они должны совпадать. На картере двигателя имеется насечка, которая должна совпадать с меткой на шкиве.

Поставил новый китайский генератор на Шевик

Как оказалось — заклинило генератор и из-за него ремень и порвался. Почему так все произошло? Скорее всего(моя версия) — в сервисе при замене помпы ремень сильно перетянули, ибо мы такой же натянуть вообще не смогли. В результате при адском «перетяге» крякнул уже старенький гена, подшипники не выдержали таких издевательств. А потому лучше все-таки делать все самому или в проверенном сервисе. Ну и натягивайте правильно, пробы прожать пальцем можно было на 1 см.

Сначала расскажу о генераторе

Отнес старый заводской на «переборку», мне его полностью разобрали, посмотрели и сказали, что ему пришел конец. Подшипники порвало, а также ротор износился до такой степени, что ремонт встал бы в 2500 рублей. А новый стоит 3100. Китайский правда, но гарантия 3 месяца, проверили его на стенде — все путем работает.

А потому берите лучше родного гену с одинаковой шириной ролика и с правильным количеством ручейков(канавок). Потому ремень и называется ручейковый, ибо канавки должны совпадать, получается что-то типа рельсов.

Хотел купить 100 амперовский Прамо, но нигде в городе не нашел, оригинальные гены стоили 4000 рублей. Так что решил попробовать китайский ))

Как снять генератор с Нивы Шевроле

Сначала нужно ослабить ремень, который если натянут — так просто не сбросить. Итак, наша задача — ослабить натяжной ролик, его держит площадка с тремя гайками. Нужен будет ключ на 10, очень желательно иметь вороток-трещотку с такой же головкой, желательно удлиненной, ибо третья гайка находится прямо под ремнем и лучше подобраться к ней сбоку.

Ослабили — теперь крутим регулировочный винт(ключ на 10), чтобы он отошел максимально вверх площадки, таким образом вся площадка с роликом будет свободно ходить вверх-вниз.

Нам нужно вверх, чтобы скинуть ремень.

Откручиваем 2 болта — вверху и внизу, ключ на 13, если будет проворачиваться, то сзади держим ключом уже на 17 мм.

Алгоритм таков — ослабляем натяжной ролик(3 гайки) — крутим регулировочный винт(чтобы ремень провис) — снимаем сам ремень — снимаем гену.

Как всё это дело поставить обратно?

1 — Ставим гену также как сняли

— Шкиф помпы(лево верх) — Натяжной ролик(лево середина) — Основной коленвал(низ лево) — Шкиф ГУР(низ право) — Вспомогательный ролик(право середина) — Генератор(заканчиваем надевать ремешок именно на гене ввиду того, что его шкиф самый малый по диаметру и надеть легче)

Или можете поддомкратить колесо и на 4 скорости его также крутить и одновременно ремень натягивать. Это если купленный вами ремешок ни в какую от руки не надевается. В идеале же должон ремешочек от руки надеться с минимальным усилием.

Какой ремень брать?

Вопрос тоже актуальный, ибо я покупал уже 3, сначала взял такой же, который у меня порвался. Начали одевать — ни в какую не налазит. Размер — 1885, фирмы Gates. Потом поменял на лузаровский(смотрите ниже)

Пошел купил второй — длиной 1888 мм — идеально встал, но ввиду того, что натягивали его мы на заклинивший генератор, при запуске он начал свистеть и дымится. Почему? А потому что шкиф гены должен по идее крутится, а у нас его заклинило. А мы идиоты и не проверили ))И ремень по нему и прокручивался. В итоге ремешок чутка подпалили и решили оставить его как запасной.

Это была фото-инструкция, теперь можете глянуть и видео(в нем мы ставили ремень на заклинивший гену), однако суть работы думаю ясна. Надеюсь, что это видео вам поможет.

А вот это видео — работает уже китайский гена, все правильно натянуто и все отлично работает(идет зарядка — работает ГУР — помпа качает — машина не греется). Постучал по дереву ))

Как правильно заменить приводной ремень?

Перед осуществлением процедуры к ней необходимо подготовиться. Потребуется собрать нужный инструмент, материалы и изучить технику безопасности.

Техника безопасности

Основные правила техники безопасности:

• При замене приводного отключить минусовую клемму аккумуляторной батареи;
• Подождать, пока двигатель остынет (20-30 мин);
• Процедуру замены осуществлять в перчатках. Это уменьшит вероятность появления ожогов.

Список инструментов и материалов:

• Набор гаечных ключей;
• Набор головок;
• Две отвертки (шлицевая и крестообразная);
• Монтировка;
• Домкрат;
• Новая деталь.

Этап первый

Пошаговая инструкция разборки:

1. Открыть капот и обесточить автомобиль, отодвинув минусовую клемму аккумуляторной батареи.
2. Отсоединить разъем от датчика положения коленчатого вала, демонтировать прибор путем откручивания болта крепления.
3. Снять ремень насоса гидроусилителя руля.
4. Ослабить крепление, и отодвинуть генератор в сторону двигателя.
5. Ремень генератора ослабнет, его можно снять. Чтобы было проще, приподнять переднюю часть автомобиля на домкрат. Поставить рычаг переключения на пятую передачу.
6. Аккуратно демонтировать расходник путем отсоединения его от шкива водяного насоса. Одновременно необходимо вращать переднее колесо, затем оттянуть от шкива коленчатого вала и генератора.
7. Провернуть помпу. Ремень снимается со всех шкивов.

Процесс демонтажа завершен.

Этап второй

Пошаговая инструкция сборки:

1. Установить новый ремень. Сначала на коленчатый вал, потом на шкив генератора и шкив водяного насоса.
2. Вращать переднее колесо до тех пор, пока расходник не станет на свое место.
3. Закрепить генератор в установочное место. Закрутить болты.
4. Проверить натяжение ремня и затянуть последнюю гайку.
5. Поставить датчик коленчатого вала, подключить все разъемы.
6. Установить минусовую клемму аккумулятора. Завести силовой агрегат.

Инструкция выше предназначена для транспортного средства без установленного кондиционера. На транспортных средствах с кондиционером дополнительно добавляется шкив компрессора. Дополнительно ремень натягивается на еще один шкив.

Натяжка ремня — важная процедура. Если он будет слабо натянут, то генератор не будет работать в полную силу. В результате через несколько дней аккумулятор сядет. Это приведет к ускоренному износу АКБ. При слишком сильном натяжении страдают подшипники агрегатов. Чтобы проверить натяжение, необходимо приложить усилие в 10 кгс. Прогиб между шкивами насоса и генератора должен составить 10-15 мм. Между коленчатым валом и помпой — 12-17 мм.

Регулировка натяжения осуществляется путем передвижения генератора относительно двигателя.

Правила регулировки натяжения передачи

Регулировка натяжения передачи Следует учитывать, что недостаточное натяжение снижает уровень зарядки АКБ и приводит к износу механизмов. В то же время, сильное натяжение может способствовать поломке подшипников агрегатов. Оптимальный показатель прогиба ремня между шкивами генератора и помпы – 10-15 мм при приложенном усилии в 100 Н (10 кгс).

Порядок регулировки такой

• при наличии натяжного устройства – отвернуть болт его крепления и, перемещая, добиться нужных результатов;
• при отсутствии ролика – ослабить крепление альтернатора и отрегулировать показатель прогиба, после чего зафиксировать узел.

После пробега 500 км следует еще раз проконтролировать уровень натяжения передачи и при необходимости устранить несоответствие норме.

Большинство внедорожников ВАЗ-Шевроле выпускались и выпускаются с мотором «2123». Самой простой операцией на нём является регулировка натяжения ремней. Здесь мы рассмотрим, как на Шевроле Ниве подтянуть ремень генератора – под этим словом подразумевают ремень вспомогательных агрегатов. Отдельный привод предусмотрен для кондиционера. Но он нам мешать не будет.

Деталь, о которой идёт речь, показана на одном видео. Смотрим.

Генератор Chevrolet Niva

Генератор – это важная часть любого автомобиля, которая отвечает за его электроснабжение. С помощью этого агрегата удается обеспечить непрерывной подачей электричества на все узлы, различные системы и датчики, благодаря чему становится возможной ее эксплуатация.

На автомобиле в качестве штатного генератора использован агрегат с артикулом 9412.3701. Такой генератор также можно встретить на инжекторе ВАЗ-21214, ВАЗ-2131, ВАЗ-2123.

В случае выхода из строя генератора на Chevrolet Niva заменить его можно на аналоги, наиболее популярные из которых представлены в таблице.

Генератор	Артикул	Стоимость, в рублях
ВАЗ-2123 (выпуска после 2003г.)	5112.3771-30 Т	5370
ВАЗ-2123 (выпуска после 2003г.) инжектор 14В 80А ПРАМО	5112.3771	4460
ВАЗ-2123 (выпуска после 2003г.)	9402.3701-04	4380

В пределах от 5000 до 7000 рублей стоит генератор на Ниву Шевроле. Цена оригинального агрегата зависит от региона покупки. Многие владельцы предпочитают при выходе из строя заводского генератора использовать «Старт Вольт» на 120 ампер.

ПРИМЕЧАНИЕШевроле Нива, выпущенная до осени 2003 года, комплектовалась генератором типа 9412.3701, который также устанавливался на инжекторные ВАЗ 21214, ВАЗ 2131, ВАЗ 2123 до осени 2003 года.

ПРИМЕЧАНИЕГенератор, установленный на автомобиле, использованном для фотосъемки, имеет привод клиновым ремнем. Работы по ремонту показаны на примере генератора с многоручьевым шкивом. Все элементы обоих генераторов, кроме шкивов, абсолютно идентичны.

Якорь генератора приводится во вращение от шкива коленчатного вала клиновым или (в зависимости от варианта исполнения) поликлиновым ремнем.

Рис. 9.3. Генератор 9402.3701-01: 1 — выпрямительный блок; 2 — втулка подшипника; 3 — задний подшипник вала ротора; 4 — контактные кольца; 5 — защитная втулка; 6 — вывод «В » генератора;7 — прокладка; 8 — кожух; 9 — регулятор напряжения со щеткодержателем; 10 — стяжной винт; 11 — задняя крышка; 12 — статор; 13 — передняя крышка; 14 — дистанционное кольцо; 15 — передний подшипник; 16 — шкив; 17 — шайба; 18 — ротор.

Статор 12 (рис. 9.3) и крышки 11 и 13 стянуты четырьмя винтами. Вал ротора 18 вращается в подшипниках 3 и 15, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.

Рис. 9.4. Схема соединений системы генератора: 1 — аккумуляторная батарея; 2 — генератор; 3 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 — монтажный блок; 5 — выключатель зажигания.

Схема соединений генератора показана на рис. 9.4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D » регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Когда менять привод вспомогательных агрегатов

Производитель рекомендует ставить новую передачу через каждые 50 000 км пробега

Некоторые экземпляры могут пройти и больше, поэтому важное значение имеет периодический осмотр изделия. Для проверки технического состояния резинового привода нужно выполнить следующие действия

1. Мелом отметить точку начала осмотра.
2. Переключатель передач установить в нейтральное положение.
3. Автомобиль затормозить стояночным тормозом.
4. Проворачивать коленвал и одновременно осматривать состояние ременной передачи, совершающей полный оборот.
5. Провернуть вал еще несколько раз.
6. Проверить внешнюю сторону детали.

Ремень нужно заменить при обнаружении

• следов износа;
• порезов;
• пористости;
• расслоения;
• следов масла;
• взлохмачивания.

Помимо внешнего обследования, еще возможны проявления неисправности в виде постороннего свиста при максимальной нагрузке электроцепей или загорании сигнальной лампы разряда аккумуляторной батареи.

Демонтаж регулятора напряжения

Если рассмотреть простейший замкнутый контур, который помещен в переменное во времени магнитное поле, то ЭДС индукции в нем пропорционально частоте вращения электромагнита. Учитывая то, что двигатель автомобиля работает с разной частотой, необходимо устройство, позволяющее стабилизировать выходное напряжение. Роль этого устройства играет регулятор напряжения, расположенный в щеточном узле.

Регулятор напряжения можно извлечь из Нива Шевроле для замены, воспользовавшись плоской отверткой и ключом на 8. Порядок следующий:

1. Делать это стоит, если напряжение в системе не соответствует норме — меньше 13.5 В.
2. Отключаем провод от «минуса» аккумулятора.
3. Колодку генератора с выводом D отключить. Поворачиваем резиновый чехол в сторону, откручиваем гайку.
4. Отключаем провода от шпильки.
5. Откручиваем гайку фиксации клеммы цепочки возбуждения генератора, а после снимаем саму клемму.
6. Ослабляем 3 винтовых крепления пластикового кожуха генераторной установки, снимаем кожух.
7. Далее еще 2 гайки крепления, которые фиксируют регулятор напряжения.
8. Отключаем винт фиксации клеммы к D шине от выпрямителя, после чего можно наконец снять сам регулятор напряжения.

Генератор на Ниве работает очень долго и без особых проблем пробудет в эксплуатации несколько лет. Со временем его мощность заметно падает, тогда и стоит заменить несколько его деталей или весь узел. Если после замены проблему с падением мощности устранить не удалось, стоит отправиться в сервисный центр на диагностику.
