Ролик натяжителя ремня генератора и его замена

Диагностика натяжителя приводного ремня

Натяжитель приводного ремня необходимо проверить на исправность при появлении хотя бы одного из вышеперечисленных признаков. В диагностике нуждаются и прочие элементы конструкции. Диагностика выполняется в несколько этапов:

Необходимо провести визуальное ознакомление с ремнем и оборудованием, приводимым им в действие. Для этого запустите силовую установку и проверьте, присутствуют ли вибрации ремня, шкива или ролика.
Проверьте натяжение ремня генератора. Для этого остановите двигатель. Далее на самом крупном пролёте между шкивами возьмите ремень и попробуйте повернуть его по часовой стрелке. Если вам удастся провернуть его на 90 градусов, значит его натяжение в порядке. В противном случае угол проворота будет меньше или больше, и тогда потребуется регулировка.
На следующем этапе необходимо снять ремень и проверить его состояние. Также необходимо проверить шкивы и ролики на наличие люфтов. Снять ремень достаточно просто. Для этого вы должны ослабить гайку натяжного ролика. После этого его необходимо снять со шкивов. Перед этим запомните положение ремня между шкивами, ведь вам потом придётся надевать его обратно. Рекомендуется сфотографировать положение на камеру мобильного телефона. После снятия проверьте, чтобы на ремне отсутствовали трещины и отслоения. Износ ремня должен быть равномерным. При обнаружении любого указанного дефекта смело меняйте ремень

Обратите внимание на односторонний износ. В случае такого износа шпилька крепления ролика или кронштейн изогнуты, что вызывает перекос

Если не устранить этот перекос, то ремень долго не прослужит.
Выполняется проверка люфта на шкивах. Повращайте ролик и убедитесь, что у него отсутствуют заедания и подклинивания. В случае их наличия имеет место быть сильный износ подшипника, и требуется замена натяжного ролика ремня генератора. Также внимательно осмотрите рабочую поверхность пластиковой накладки: на ней не должно быть канавок. Если поверхность неровная — натяжной ролик приводного ремня подлежит замене.
Если после замены ремня гул и пищание не исчезают, то проблему необходимо искать в других элементах. Привод этих элементов происходит за счёт натяжения ремня.

Назначение ролика в узле натяжителя ремня генератора

Изначально проблема натяжения ремня генератора в авто решалась двумя посадочными отверстиями самого корпуса электроприбора. С появлением кондиционеров и прочих дополнительных устройств стало не выгодно надевать на вал ДВС несколько шкивов для обеспечения индивидуальной клиноременной передачи к каждому из них.

В настоящее время используется общая клиноременная передача, а за отсутствие ее провисания как раз и отвечает ролик натяжителя ремня генератора в целом, как на нижнем рисунке.

Единая клиноременная передача с вала ДВС на несколько шкивов вспомогательных устройств.

Рис. 2 Единая клиноременная передача с вала ДВС на несколько шкивов вспомогательных устройств

Диагностика состояния

Поэтому при проявлении любого из признаков следует также провести диагностику состояния всех указанных элементом, чтобы выявить, какой именно элемент неисправен. Выполняется она достаточно просто:

Вначале производится визуальный осмотр ремня и оборудования, которое он приводит в действие. Для этого достаточно запустить силовую установку и посмотреть, нет ли вибрации ремня и шкивов и ролика;
Затем проверяется натяжение ремня генератора. При остановленном моторе на самом большом пролете между шкивами необходимо взять ремень и попробовать провернуть по часовой стрелке. Если при скручивании удается его провернуть на 90 град., то он натянут нормально. Если же угол проворота больше или меньше – требуется регулировка;
Следующий этап – снятие ремня, оценка его состояния, а также проверка наличия люфтов на шкивах и ролике. Снять ремень очень просто – ослабляется гайка натяжного ролика, чтобы снять натяжение ремня. После он снимается со шкивов. Но перед этим необходимо запомнить положение ремня между шкивами, чтобы при установке его правильно расположить. На ремне не должно иметься трещин или отслоений, износ его должен быть равномерным. Если замечен хоть один из указанных дефектов – ремень подлежит замене

Особое внимание следует обратить на односторонний износ. Если он имеется, значит, кронштейн или шпилька крепления ролика согнуты, из-за чего имеется перекос

Если его не устранить, то новый ремень прослужит недолго.
Затем проверяется люфт на шкивах. Также следует повращать ролик и убедится в отсутствии заеданий и подклинивание ролика. Если таковые имеются – это указывает на сильный износ подшипника и надобность в замене ролика. Осмотреть стоит и рабочую поверхность пластиковой накладки, она должна быть ровной без каких-либо канавок. В противном случае ролик меняется.
Если после смены ремня и ролика гул и писк остались, проблема кроется в одном из элементов, привод которых осуществляется ремнем.

Замена ролика своими силами

В отличие клиноременной передачи ГРМ замена ролика ремня генератора авто осуществляется гораздо проще. Поэтому при соблюдении нижеприведенных рекомендаций автолюбитель сможет выполнить операции собственными силами, предварительно убедившись, что причина неисправности действительно заключается в износе этого расходника.

Диагностика

Неисправности натяжителя, установленного на ременный привод генератора, в 90% случаев диагностируются по характерному звуку, напоминающему свист. Однако натяжение может ослабевать, не только от выработки ролика, но и по другим причинам:

• перекос – при отсутствии соосности валов и шкивов ременной передачи, соответственно звук возникает из-за плохого контакта ремня в поперечном сечении, один край интенсивно изнашивается, другой остается целым
• попадание смазки – в отсутствие герметичности масло может попасть на ремень, резко снизив трение, приводя к проскальзыванию и разрушению резины, рекомендуется снять расходную деталь, протереть ее или заменить целиком, устранив причину утечки масла
• жесткий ремень – свистит обычно при запуске, затем нагревается, звук пропадает, вызвано это увеличением нагрузок на шкивы
• износ подшипника – свист несколько отличается тональностью, причиной становится выработка обоймы, подшипник снимается для замены
• провисание ремня – ничего менять не нужно, требуется регулировка натяжителя
• отсутствие подзарядки аккумулятора – определяется по приборам на панели

В остальных случаях устранить свист можно, сняв ролик, заменив его новым расходником. Блеск на рабочей поверхности ремня свидетельствует о его частом проскальзывании, от масла отслаивается корд, а вот трещины при нормальном натяжении ремня на нем заметить значительно сложнее.

Демонтаж

Перед тем, как поменять ролик натяжителя ремня генератора, необходимо ослабить клиноременную передачу:

• болт регулировочный ролика натяжного ослабляется до тех пор, пока не удастся снять ремень
• вместе с ним ослабляются 2 – 3 гайки планки натяжной (обычно на 10 и 13)

Рис. 7 Демонтаж ролика

Установка нового ролика

Меняя износившийся натяжной ролик ремня генератора собственными силами, необходимо учесть нюансы:

• отбор мощности с выходного вала ДВС происходит на несколько вспомогательных устройств машины
• на большинстве авто клиноременная передача общая для всех указанных потребителей
• поэтому усилие натяжения, максимально допустимый прогиб ремня и место замера этого прогиба не одинаковы для машин разных производителей и, даже модификаций в их ассортименте

Поэтому предварительно следует изучить руководство пользователя, уточнив эти три параметра.

Устанавливается ролик в обратном порядке вышеприведенной инструкции:

1. подшипник надевается на посадочное место
2. ролик фиксируется болтом
3. тягой производится регулировка максимального прогиба при определенном усилии сжатия ремня в конкретном месте клиноременной передачи

Например, у Шеви/Нива прогиб измеряется между шкивами генератора и насоса, его значение необходимо подогнать под 12 мм при усилии 10 кг. Для ЗАЗ СЕНС эта величина снижается до 8 мм при усилии 7,8 кг. Для измерения следует использовать схему:

• металлическая линейка располагается на нужном участке
• на ее верхний край цепляется крючок безмена
• безменом регулируется указанное в инструкции к авто усилие
• шкала линейки позволяет измерить перемещение по вертикали относительно любой детали под капотом авто

Вместо линейки можно использовать, например, деревянный штапик с приложенной к нему шкалой рулетки.

Рис. 8 Измерение прогиба ремня генератора безменом и рулеткой

Таким образом, следуя приведенным рекомендациям, можно произвести диагностику и заменить ролик с подшипником системы натяжения ремня генератора самостоятельно. Параметры прогиба и усилие давления на ремень при регулировке следует брать из инструкции по эксплуатации конкретного авто.

Причины замены ролика-натяжителя приводного ремня

Как и все детали, ремень и его ролик имеют ограниченный срок службы, по истечении которого устройства нужно заменить. Потенциал их отличается с учетом вида механизма. Обычные эксцентриковые меняют регулярно вместе с ремнем, а демпферные и пружинные устройства используются дольше.

Замена ролика приводного ремня проводится согласно рекомендации производителя того или иного двигателя, а также с соблюдением оптимальных сроков. При нарушении этих правил возможны неполадки в работе агрегата. К примеру, заклинивание мотора, который перегрелся из-за остановки помпы.

Рассмотрим признаки того, что натяжитель приводных ремней нуждается в замене.

• Следы от ржавчины и появление трещин

  При визуальном осмотре можно увидеть рыжие разводы между основанием и рычагом, а также то, что ржавчина сочится из натяжителя. Нужно проверить наличие трещин и дефектов на корпусе устройства, на рычаге или кронштейне. Некоторые повреждения видны только при снятом блоке.

  Вытекание ржавчины является результатом внутреннего износа деталей натяжного механизма приводных ремней. Зачастую трещины появляются возле ограничителей хода и крепежных болтов. Для устранения проблемы нужна замена ролика.

• Износ подшипника шкива

  Для выявления проблемы необходимо прокрутить колесо руками при работающем моторе и снятом приводном ремне. Если вы слышите шумы, чувствуете сопротивление или скачкообразное вращение, причиной может стать стертый подшипник или поврежденный шкив.

  Чтобы устранить поломку, нужна замена приводного элемента в полной сборке. Если менять только одну деталь, то вскоре все устройство придет в негодность.

• Испорченный шкив

  В производстве этих элементов применяют сталь, пластик или нейлон, а их поверхность бывает гладкой либо с бороздками. О неисправности свидетельствуют трещины, щербинки или ямки на ровной плоскости шкива. Изделия с канавками также должны быть без изъянов, а углубления чистыми, с различной высотой, без признаков износа.

  К тому же ребра на боках шкивов, которые изготовлены из пластика, не должны иметь сколов и растрескиваний. Источник неисправности – ремень, врезающийся в колесо привода. Для устранения проблемы нужна замена ролика приводного ремня в полной сборке. Тут также не обойтись заменой одной детали, иначе весь узел долго не прослужит.

• Отсутствие соосности ременного блока

  Повреждение имеет место, если ремень неправильно сидит на натяжном шкиве. Это происходит из-за изгибания либо несоответствия осей монтажного кронштейна, неверного крепления натяжного ролика или скопления грязи (коррозии) в промежутке между ним и установочной поверхностью. Если устранить поломку невозможно, то лучше провести замену неисправной детали.

• Шум в ролике натяжения

  Для этой неисправности характерны треск и скрипы в натяжном устройстве. Причину следует искать в подшипниках или шарнире. В данной ситуации придется менять натяжитель. Чтобы точно определить источник шума, издаваемого приводным механизмом, необходимо изучить инструкцию производителя.

• Неправильно установлен рычаг натяжителя

  Проблему можно обнаружить по неверному расположению приводного ремня, отшлифованным участкам или углублениям на корпусе шкива или самого рычага. Это происходит из-за трения последнего о пружину. Здесь налицо изношенная осевая втулка, которая нуждается в замене.

• Сильная вибрация рычага натяжителя

  Поломка очевидна, если деталь колеблется туда-сюда во время эксплуатации. Причина интенсивного шатания или непрерывного биения – в ослаблении пружины либо дефекте амортизирующей части. Еще одна возможная причина – выход из строя гасителя крутильных колебаний (демпфера) либо обгонной муфты в генераторе. Для устранения неисправности нужна замена ролика приводного ремня. При этом нужно проверять как состояние демпфера, так и работоспособность муфты.

• Скрип и перебои при движении рычага натяжителя

  Чтобы установить симптомы повреждения, нужно взять гаечный ключ и, приложив усилие, прокрутить механизм на полный ход, то есть в интервале между остановками. При этом рычаг должен двигаться легко и плавно. Если он заедает, скрипит или залипает, значит, настало время для замены натяжителя.

• Растяжение пружины

  Для выявления поломки передвиньте рычаг натяжного ролика на полный ход, используя гаечный ключ (как описано выше). Для этого потребуется приложить физическое усилие. Если перемещение далось легко, это указывает на ослабление пружины. То же самое подтверждает визжащий при проскальзывании ремень, когда при этом приводные элементы механизма не вращаются. Решение проблемы состоит в замене натяжителя.

Типичные неисправности ролика натяжения генераторного ремня

Поскольку основой его является подшипник, то и большинство неисправностей данной детали связано именно с ним. Наиболее распространенными неисправностями подшипника, входящего в состав ролика натяжения ремня, являются следующие:

• износ, вызывающий люфты и зазоры при вращении детали;
• разрушение отдельных деталей подшипника, вызывающее рывки при работе;
• коррозия или разрушение сепаратора, шариков или роликов, что приводит к полному выходу ролика из строя.

В любом случае необходимо помнить о том, что если данный элемент начинает издавать посторонние звуки (как правило, это свист), то откладывать замену детали надолго непросто непозволительно, но и даже опасно!

Замена Ремня Генератора Калина 8 Кл

Замена ремня генератора к калине

Правильная работа самого генератора и всей электрической системы автомобиля зависит от ремня генератора. Замена ремня генератора для Hyundai Solaris. Замена ремня ГРМ n-150 8 ячеек Слабый ключ к 13 верхнему болту генератора. Если ремень изношен или очень вялый, существует риск того, что генератор не будет генерировать ток, и аккумулятор быстро разрядится. Замена приводного ремня генератора и нижней опоры генератора (см. Фото 7 и 8). Получить машину будет очень проблематично. Замена натяжного ролика и ремня 4zz-fe. Замена генератора ремня Лада Калина 8 ячеек: размер. Вся электрическая система выйдет из строя.

Определить, нужно ли менять ремень, сложно, но некоторые признаки могут указывать на это:

• при запуске двигателя фары становятся слабыми, тусклыми;
• посторонний шум, свист при запуске автомобиля.
• после пробега 30. 50 тысяч до калины стоит проверить состояние ремня. Это может иметь трещины, сломанные зубы, порезы, смазку или расслоение резины, к чему это может привести в обрыв ремня. В этом случае его лучше заменить.

Выбор ремень и его цена

Если дизайн генератор имеет натяжитель, длина ремня. 883мм. Замена ремня генератора Лада Калина Лада Калина (16 кл). Замена натяжного ролика ремня генератора и гидроусилителя руля. 4 ЭТАПА ЗАМЕНЫ РЕМНЯ 8 РЕМНИ. Здравствуйте, читатели блога RtiIvaz.ru Сегодня мы рассмотрим, как ремень заменил Калину на 8-клапанный двигатель. Это в подавляющем большинстве случаев на клапанах Калины 8. Замена клапанов генератора на Лада Калина 8: Если генератор как на Гранте, длина составляет 823мм.

Выбирая производителя, следует отметить, что официальным поставщиком этих ремней для АвтоВАЗа является GATES, поэтому предпочтение следует отдать предпочтению. Замена ремня генератора на «Это» в подавляющем большинстве случаев на Калине 8 клапанов. Они также производят ремни BTR (много плохих отзывов), Continental, Finwhale и ANDYCAR. Замена ремня ГРМ н-150 на 8 генераторов. замена ремня генератора на натяжитель Hyundai и приводной ремень Hyundai Solaris. Лучше купить Dayco 825 (производитель GATES), эластичные ремни имеют маркировку Poly-V, если нет, то ремень тяжелый. Цена ремней составляет от 500 до 1000 рублей.

Замена ремня генератора Калины

. Самый простой и быстрый способ. Ремень можно заменить в течение 5 минут

Замена ремня генератор Лада Калина

Сегодня. 01.01.2015, заменил этот ремень

на новом генераторе пробег 60000.

Цены на ремень генератора варьируются в среднем от 300 до 400 рублей, в зависимости от производителя, которого нет в наличии.

замена

Как быстро поменять ремень генератора на калину:

1. Ослабьте натяжение ремня, затянув гайку на болте натяжителя.
2. Снимите ремень с ролика и всех шкивов.
3. Слегка поверните ремень и вытяните его.
4. Чтобы получить новый ремень, наденьте его на ролик и шкивы.
5. Соберите в обратном порядке.
6. Запустите двигатель, дайте ему немного поработать и выключите его.
7. Отрегулируйте натяжение ремня.

Все процедура замены ремня в среднем это займет 2-3 часа, с помощником это может быть значительно сокращено.

Еще пара советов. Замена ремня ГРМ для LADA KALINA 8 кл. Замена калины зубчатого ремня 8 ячеек от RussianTuning Russian Замена ремня ГРМ для мотора 8 кл. Если машина пробежала 60 тыс. Км, производитель рекомендует заменить ролик. Я сложил ремень генератора, не совсем изношенный, лучше положить его в багажник на складе.

Пару слов об упругом ремне. его не нужно регулировать, он начинается сначала со шкива, а затем с генератора, коробка передач вставляется, и мы толкаем машину после того, как мы поместили крепление или тому подобное под ремень.

Результат работы

Заменив ремень генератора, вы можете быть уверены, что аккумулятор не разрядится, генератор начнет работать правильно и автомобиль не упадет по кругу посреди дороги. 4 этапа замены ремня зубчатой ​​калины 8 ячеек РтиИваз. И не нужно звать на помощь или эвакуатор.

Источник

Инструкция по замене своими руками

Как поменять и как подтянуть ремешок генераторного устройства на автомобиле Лада Калина? В том случае, если ранее вы уже выполняли подобную задачу, то ее выполнение не займет много времени и сил. Но если с такой проблемой вы сталкиваетесь впервые, то разумеется, лучше будет доверить эту процедуру специалистам на СТО. Будьте аккуратны при выполнении данной задачи, поскольку ошибки могут привести к серьезным последствиям.

Инструменты и материалы

Чтобы правильно выполнить все действия, подготовьте все инструменты и материалы, которые могут потребоваться.

В частности, речь идет о:

• наборе гаечный ключей, вам потребуются ключи на 8 и 13;
• новый ремешок для установки;
• ключ рожковый на 19 (автор видео — канал Kalinin).

Этапы

После того, как все инструменты и материалы будут подготовлены, можно начинать замену ремня:

1. Для начала отключите двигатель и зажигание, откройте капот своего автомобиля.
2. Непосредственно сам ремешок расположен в левой части подкапотного отсека. Если вы не можете его найти, то заведите двигатель и посмотрите на моторный отсек. Сам ремень будет вращаться на специальных роликах, вы сможете его увидеть, только не спутайте с ремешком ГРМ.
3. После того, как будет найдено место установки, вам необходимо с помощью гаечного ключа ослабить болт, который фиксирует шток регулировки на кронштейне. Сделав это, потрогайте сам РГ чтобы убедиться в том, как сильно он натянут. Это необходимо для того, чтобы вы могли объективно оценить, как устанавливать натяжитель после замены РГ.
4. Когда вы ослабите гайку, вам потребуется накидной ключ на 8, с его помощью откручивается регулировочный шток, это позволит снизить натяжение. Сам шток необходимо выкрутить почти до самого конца. Эти действия позволят максимально ослабить натяжитель РГ. Когда это произойдет, можно заняться демонтажем нижнего крепления, для выполнения этой задачи вам потребуется ключ на 13.
5. После того, как эти действия будут выполнены, нужно будет отодвинуть регулировочный шток максимально вверх, это позволит произвести демонтаж ремня. Но перед тем, как сделать это, вам надо будет снять его с вала генераторного узла. Когда вам удастся демонтировать часть РГ со шкива, вы сможете его полностью снять с коленвала.
6. Далее, когда ремень будет демонтирован, его следует внимательно проверить визуально. В том случае, если на его поверхности имеются следы повреждений, то разумеется, деталь подлежит замене. Процедура замены выполняется в обратном порядке.

Фотогалерея «Самостоятельная замена»

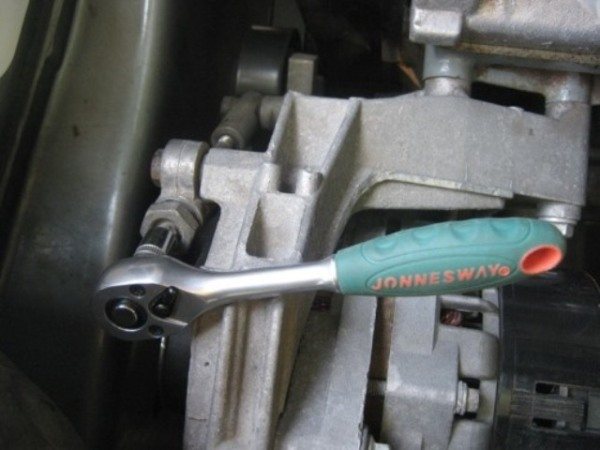

1. Ослабление гайки штока

2. Регулировка штока для ослабления РГ

3. Демонтаж РГ с вала генераторного устройства

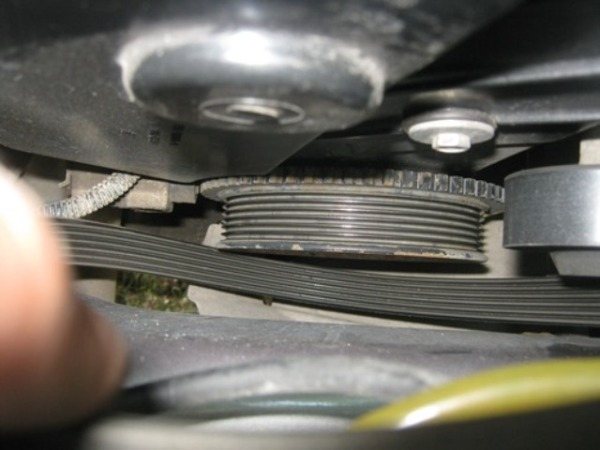

4. Демонтаж РГ с коленвала

Статьи по теме

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

В машине пахнет бензином: разбираемся в причинах и ищем способы устранения

Устройство привода генератора

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью.

Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.

Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.

В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.

Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Из-за этого организация регулировки натяжения приводного элемента с помощью генератора невозможна. Такие автомобили имеют сложную конфигурацию положения ремня. Оборудование, приводимое в действие ремнём, расположено на разных уровнях.

Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

1. Эксцентриковый. Конструкция такого ролика довольно проста. В ней присутствует только подшипник, пластиковая накладка и втулка. Через втулку проходит сквозное отверстие, смещенное в сторону от центра ролика. Ролик через отверстие надевается на шпильку, которая устанавливается на двигатель. Для натяжки ролик необходимо повернуть относительно болта.
2. Ролик с кронштейном. В этой конструкции ролик закрепляется неподвижно на кронштейн. С помощью болтов конструкция прикрепляется к силовой установке. Перемещение кронштейна относительно двигателя регулирует натяжение. Производители порой используют ролики с пружинным кронштейном. Пружина позволяет самостоятельно регулировать натяжение.

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.

Рекомендуется менять подшипник каждый раз во время замены ремня.

Замена детали своими руками

Несмотря на всю важность стабильной и безотказной работы генератора автомобиля, сложность устройства и необходимость точной регулировки всех узлов и деталей, для того, чтобы заменить ролик натяжителя ремня генератора, не нужно быть экспертом в области знаний об устройстве автомобиля. При определенной сноровке произвести подобную операцию может и сам автовладелец, не обращаясь к специалистам автосервиса или станции технического обслуживания

Как именно это делать?

Когда возникает необходимость в замене натяжного ролика? Главным компонентом натяжного ролика, который зачастую называют еще и «лениксом», является обычный подшипник. Находясь в исправном состоянии, «леникс» вращается легко и абсолютно бесшумно. Но при выходе из строя или при износе подшипника натяжной ролик начинает издавать весьма характерный шум. Отсюда следует вполне очевидный вывод. Если свистит ролик натяжителя ремня генератора, то он нуждается в немедленной замене!

Ролик ремня генератора на Рено Логан

Ролик натяжителя обозначен линией на рисунке

1. На автомобилях Рено Логан натяжной ролик ремня генератора установлен на автомобилях, в комплектации которого предусмотрено наличие гидроусилителя руля и кондиционера, либо один гидроусилитель.
2. На моделях, в которых подобные опции отсутствуют, ремень генератора натягивается с помощью болта на специальной планке.

Рассмотрим варианты замены ролика по отдельности в каждом случае.

Ролик обозначен цифрой 2

Натяжной ролик на схеме представлен под цифрой 2.

Так выглядит старый ролик

1. Чтобы произвести его замену необходимо снять правое колесо и защитный щиток моторного отсека.
2. Далее ключом на “13” проворачиваем болт крепления ролика по часовой стрелке (минуя усилие натяжной пружины), одновременно с этим с помощью металлического прута диаметром 5 — 6 мм, фиксируем кронштейн ролика, вставив его в специальное отверстие. Таким образом получится ослабить сам ремень привода для дальнейшего демонтажа ролика.

3. Для того, чтобы вывернуть ролик из корпуса двигателя, необходимо выкрутить два болта крепления корпуса этого натяжного устройства, которое находится в сборе с самим роликом.

   Процесс снятие ролика на фото

Установку следует производить аналогично в обратной последовательности, при этом стоит обратить особое внимание на качественную фиксацию самого кронштейна

Диагностика состояния

Поэтому при проявлении любого из признаков следует также провести диагностику состояния всех указанных элементом, чтобы выявить, какой именно элемент неисправен. Выполняется она достаточно просто:

Вначале производится визуальный осмотр ремня и оборудования, которое он приводит в действие. Для этого достаточно запустить силовую установку и посмотреть, нет ли вибрации ремня и шкивов и ролика;
Затем проверяется натяжение ремня генератора. При остановленном моторе на самом большом пролете между шкивами необходимо взять ремень и попробовать провернуть по часовой стрелке. Если при скручивании удается его провернуть на 90 град., то он натянут нормально. Если же угол проворота больше или меньше – требуется регулировка;
Следующий этап – снятие ремня, оценка его состояния, а также проверка наличия люфтов на шкивах и ролике. Снять ремень очень просто – ослабляется гайка натяжного ролика, чтобы снять натяжение ремня. После он снимается со шкивов. Но перед этим необходимо запомнить положение ремня между шкивами, чтобы при установке его правильно расположить. На ремне не должно иметься трещин или отслоений, износ его должен быть равномерным. Если замечен хоть один из указанных дефектов – ремень подлежит замене

Особое внимание следует обратить на односторонний износ. Если он имеется, значит, кронштейн или шпилька крепления ролика согнуты, из-за чего имеется перекос

Если его не устранить, то новый ремень прослужит недолго.
Затем проверяется люфт на шкивах. Также следует повращать ролик и убедится в отсутствии заеданий и подклинивание ролика. Если таковые имеются – это указывает на сильный износ подшипника и надобность в замене ролика. Осмотреть стоит и рабочую поверхность пластиковой накладки, она должна быть ровной без каких-либо канавок. В противном случае ролик меняется.
Если после смены ремня и ролика гул и писк остались, проблема кроется в одном из элементов, привод которых осуществляется ремнем.

Диагностика неисправностей

На неисправность или износ натяжителя ремня генератора указывают следующие признаки:

• фары светят тускло;
• световая индикация на приборной панели кажется не такой яркой, как обычно;
• обогрев салона работает с перебоями;
• звуковая сирена автомобиля стала более глухой и низкой;
• увеличились интервалы в работе стеклоочистителей и сигналов поворота;
• показатели зарядки аккумулятора отсутствуют;
• узел натяжителя ремня генератора издает свистящий звук, гул или писк;
• при включенном двигателе ролик или ремень вибрируют.

При наличии хотя бы одного из перечисленных выше признаков проводим диагностику состояния натяжителя ремня генератора. Все операции выполняем в определенной последовательности.

Шаг 1. Открываем капот автомобиля и проводим визуальный осмотр узла. При выявлении трещин, следов ржавчины, несоосности блока натяжителя или рычага натяжителя меняем, налаживаем или регулируем изношенные детали.

Шаг 2. Заводим двигатель и наблюдаем за работой узла

Обращаем внимание на вибрацию, шум (скрип, треск, свист), сопротивление во время вращения, биение рычага во время работы и прочие отклонения от нормы. Если из узла раздаются посторонние звуки – пытаемся понять, какая деталь является их причиной

Шаг 3. Проверяем исправность ролика. Для этого запоминаем положение ремня генератора и снимаем его с узла, предварительно ослабив регулировочную гайку. Далее приступаем к осмотру ролика. Его поверхность должна быть ровной, без глубоких зазубрин и прочих повреждений, которые способствуют износу ремня. Крутим ролик и наблюдаем за тем, чтобы вращение было свободным, ролик не заедал. Если ролик в порядке – устанавливаем его на прежнее место.

Шаг 4. Проверяем целостность ремня. На его поверхности не должно быть отслоений или трещин, при наличии которых ремень необходимо заменить

Особое внимание обращаем на равномерность износа ремня. При одностороннем износе осматриваем кронштейн или шпильку крепления ролика

Возможно, эти детали согнуты или перекошены. Если перекос не устранить, то новый ремень прослужит не долго.

Шаг 5. Проверяем натяжение ремня. Для этого при остановленном двигателе автомобиля ухватываемся за ремень и пытаемся провернуть его на 90 градусов по часовой стрелке. Если угол поворота ремня отклоняется от 90 градусов, то его нужно отрегулировать.

ВНИМАНИЕ! Специалисты рекомендуют проверять натяжение приводного ремня генератора не реже, чем раз в неделю, и постоянно иметь в аварийном запасе новый ремень

Зачем в автомобиле ролик натяжителя ремня?

Что же это и для чего нужен ролик?

Не смотря на то, что в любом городе количество специализированных сервисных центров постоянно растёт, подобная поломка может произойти в самое неподходящее время и месте

Поэтому очень важно знать, как провести такую процедуру собственными силами

Первое, что мы видим, открывая крышку капота на Рено Логан это двигатель. Но те, кто думают, что он нужен только для того, чтобы машина ехала, глубоко заблуждаются. На самом же деле мотор предназначен для выполнения целого ряда очень важных функций. Кроме того, что ДВС (двигатель внутреннего сгорания) является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор.

Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.

Генератор заряжает аккумулятор, если неисправен ролик натяжителя, то генератор не даст нужный заряд и вы «заглохнете»

Чёткая и устойчивая работа генератора, возможна лишь в том, случае, когда натяжения ременной передачи достаточно для снабжения энергией всех потребителей. Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора.

Признаки неисправности натяжного ролика ремня генератора

Для начала убедитесь в том, что необходима замена ролика натяжителя ремня генератора. Признаки его неисправности перечислены ниже:

• генератор не обеспечивает полную зарядку бортовой сети либо она вообще не получает электроэнергию;
• со стороны, где находится ремень, слышен звук, похожий на пищание;
• слышен гул;
• ролик или ремень очень вибрируют при работающей силовой установке;
• в ролике присутствует люфт;
• ремень изношен с одной стороны.

Некоторые из этих признаков могут означать неисправность элементов, приводящих ролик в действие. Гул и пищание могут свидетельствовать об износе подшипников насоса ГУР, кондиционера или компрессора. Неисправность может заключаться и в самом генераторе.
