Как поменять выжимной подшипник на ваз 2109

Содержание:

Регулировка сцепления
Замена сцепления
Также ознакомьтесь
Устройство и регулировка сцепления ВАЗ 2109
- Устройство сцепления «девятки»
- Типичные неисправности сцепления ВАЗ 2109
Перед началом работ
Какой подшипник сцепления ставить?
Замена дисков сцепления автомобиля ВАЗ-2109
Симптомы неисправности
- Последствия износа
Снятие коробки
- Снятие корзины с диском
Проводим замену
- Инструменты
- Пошаговая инструкция
Характерные поломки
Замена троса сцепления на ВАЗ 21099
Какой подшипник сцепления ставить?
Замена сцепления

Регулировка сцепления

Отечественные автомобили ВАЗ-2114 далеки от идеала, но по своему качеству они могут посоревноваться с множеством современных машин эконом класса.

Из-за невысокой цены, доступности деталей и простоты конструкции, этот транспорт пользуется хорошей популярностью у автолюбителей.

Ниже мы попытаемся детально рассмотреть вопрос настройки системы сцепления, изучим основные проблемы и нюансы, возникающие в ходе проведения этого мероприятия.

Регулировка сцепления ВАЗ-2114 представляет собой достаточно простую процедуру, выполнение которой является гарантом эффективной работы и безопасности. В последнем случае, выход из строя этого механизма может привести к фатальным последствиям.

Как правило, основным признаком, требующими выполнения регулировки сцепления, является изменение хода педали. Этот параметр указан в технической документации транспорта. Если вы заметили отклонения от установленной нормы, нужно быстро приступать к решению проблемы.

Система сцепления переднеприводных автомобилей семейства ВАЗ имеет некоторые отличия от классических машин данного бренда. Управление ходом вилки сцепления осуществляется с помощью троса.

Далее рассмотрим, как выполняется регулировка сцепления ВАЗ-2114, а также основные признаки, требующие выполнения этой процедуры.

Неисправности системы сцепления

Все механизмы и узлы автомобиля имеют ограниченный срок эксплуатации. К сожалению, производитель не дает точных сроков, по истечении которых необходимо выполнять замену и регулировку всех деталей системы сцепления.

Длительная эксплуатация без проведения регулярной диагностики может привести к тому, что определенные механизмы выйдут из строя в самый неподходящий момент.

Наиболее явными симптомами, требующими выполнения регулировки системы сцепления, являются проблемы с включением передач, посторонние звуки во время выжимания соответствующей педали, плохая тяга, частичное включение сцепления и так далее. Чаще всего исправить ситуацию можно, отрегулировав педаль.

Диагностика сцепления

Диагностика должна проводиться на всех автомобилях без исключения. Регулярное выполнение этой процедуры позволяет максимально снизить вероятность появления поломок самого разного рода. Она дает возможность обнаружить сбои и неполадки на начальной стадии.

Благодаря этому ремонтные работы проводятся с минимальными временными и финансовыми затратами. Определенные диагностические процедуры требуют наличия специального оборудование. Его можно найти на любом автосервисном центре. Покупать их самостоятельно не рекомендуется из-за достаточно высокой цены данных устройств.

Ниже приведены операции, которые можно выполнить самостоятельно без специальных технических приспособлений.

Диагностика ВАЗ-2114 сцепления проводится в несколько этапов:

Нужно также обратить внимание на ход педали. Он не должен сопровождаться какими-то рывками или перебоями

Опускание и подъем рычага должны быть плавными. В том случае, если педаль дергается или заедает, нужно проверить регулировку сцепления.

С помощью линейки следует проверить расстояние от пола автомобиля до наружной части педали. Точное необходимое значение указано в технической документации ВАЗ-2114.

Выжмите педаль до упора, затем отпустите и измерьте расстояние, если оно не соответствует заявленному, необходимо провести регулировку педали.

Как отрегулировать сцепление на ВАЗ-2114

Суть данной процедуры заключается в изменении длины оболочки троса относительно узла управления этой функцией. Благодаря этому действию показатели рабочего хода педали можно уменьшить или увеличить.

Замена сцепления

Меняем выжимной подшипник на ваз 2114

После проведенных подготовительных работ можно снять коробку. Однако не спешите. Для продолжения процесса возьмите два болта с верхнего рычага. Эти элементы обладают подходящей в нашей ситуации резьбой. Вкрутите их сверху и можно приступать к разъединению узлов при помощи лома. Такая схема замены сцепления является очень трудоемкой. Сквозь щель уберите выжимной подшипник и открутите болты корзины.

В сравнении с инструкцией по эксплуатации, процесс замены несколько отличается. Новый выжимной подшипник устанавливается на свое место. Далее ставится диск на маховик, и только потом сверху одевается корзина.

Болты нужно закручивать примерно на два оборота. Их нельзя сильно затягивать

На следующем шаге с предельной осторожностью начните насаживать первичный вал на шлицы диска

В процессе замены обратите внимание на лепестки корзины. Эти элементы обладают незначительным ресурсом работы

Поэтому при необходимости их также следует заменить.

После проведения операций по замене сцепления сборку автомобиля проводите в обратной последовательности. На этом можно считать, что ремонт окончен.

Подводя итог, отметим, что из статьи вы узнали, как проводится замена сцепления на ВАЗ-2109 своими руками. Если вы ощущаете недостаток опыта в ремонте автомобиля, тогда лучшим выходом из ситуации будет обращение на СТО. В таком случае вы сэкономите массу времени, нервов и средств.

Сцепление является одним из основных узлов в транспортном средстве, без которого работа машины невозможна. Поэтому замена сцепления ВАЗ 2109 в случае его поломки является обязательной процедурой. В этой статье мы расскажем, как произвести ремонт и установить узел в домашних условиях, какое сцепление лучше поставить и сколько стоит ремонт в среднем на отечественном СТО.

Итак, когда же корзине сцепления необходим ремонт?

Поменять узел необходимо при следующих симптомах:

Если при езде на вашем транспортном средстве вдруг началась пробуксовка и узел полностью не включается. В частности, мотор будет набирать мощность, но при этом машина не может разогнаться, как правило, особенно остро эта проблема проявляется при езде в гору. Помимо этого в салоне вы можете услышать неприятный запах, а также значительно вырастет расход бензина.
Если систему сцепления (далее — СС) ведет, то есть она полностью не выключается. В частности, переключение скоростей станет более затрудненным, а при включении задней скорости появляется звук, КПП при этом работает в нормальном режиме.
При трогании автомобиля с места будут появляться рывки.
В целом СС работает шумно, она дребезжит, издает какие-то звуки при нажатии на акселератор.
Еще одним симптомом, свидетельствующим о том, что надо менять СС, является появление стука при отпускании педали.

Также ознакомьтесь

Выкрутить гайку заднего крепления трансмиссии.

Выжимной подшипник сцепления лада гранта

Слева по верхним болтам до упора извлечь КПП. При этом концевик коробки окажется на растяжке рычага.

Снять сцепление (в этом поможет образовавшаяся щель).

Смазать направляющую, установить выжимной подшипник.

Наживить ведущий и ведомый диски.

Установить КПП на направляющие, закрутить нижние болты. При вращении коленчатого вала нужно затянуть корзину сцепления и закрутить два нижних болта.

Сборку выполнить в обратном порядке.

Ранее было описано, как отрегулировать сцепление. После описанных действий также нужно выполнить эту процедуру.

Устройство и регулировка сцепления ВАЗ 2109

Выжимной подшипник муфты сцепления ваз 2114 — замена своими руками

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться

Устройство сцепления «девятки»

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса.

При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин.

Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Вид неполадки.	Чем выражено.	Какова причина.
Сцепление ведет.	Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП.	Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует.	При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109.	В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи.	При нажатии на педаль раздается отчетливый шорох или шелест.	Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.

Вернуться

Перед началом работ

Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима.

В первую очередь найдите несколько больших пней высотой до 40 см, а также обзаведитесь несколькими дополнительными брусками. Чтобы автомобиль банально не упал в процессе проведения работ, позаботьтесь об установке под машину пары обычных колес.

Снимать коробку передач или нет – ответить на это вопрос придется конкретно вам. Потому как при неосторожных действиях КПП может просто упасть на землю, а поднять ее из-под автомобиля будет очень проблематично.

Изначально отключите аккумулятор, чтобы электросеть машины была обесточена. Далее можно переходить к процессу, отображенному в следующем списке:

Демонтируйте колеса и уберите подальше от машины.
Демонтируйте рулевые наконечники, освободите стойки.
Отвинтите болты крепления шаровой опоры.
Снимите защиту двигателя посредством троса.
Следующим шагом необходимо слить масло с коробки.
Ослабьте гайку кулисы, снимите ее.
На двух подушках выкрутите гайки.
Под двигатель подведите домкрат или соорудите иную опору.
Отключите датчик заднего хода.
От стартера отключите провода, вывинтите гайки и демонтируйте его.
На защите маховика и вилке выкрутите гайки.
На этом шаге извлеките ШРУС с правой стороны. Левую сторону не стоит демонтировать.
Выкрутите болты фиксации к блоку коробки передач.
На последнем шаге выкрутите гайки, которые находятся над правым ШРУСом.

Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

Pilenga PC-P 2108 — 360 руб.
Luk 500 0439 20 — 1156 руб.
Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», вынимаем из автомобиля корпус воздушного фильтра «1».

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

Снимаем защитный кожух сцепления. Отсоединяем провод «массы» и датчик верхней мертвой точки от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

Поддомкрачиваем автомобиль. Извлекаем два болта «1» и отсоединяем шаровой шарнир рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

Снимаем колесо, откручиваем ступичную гайку и отворачиваем крепление шаровой опоры к поворотному кулаку, затем выводим ШРУС из отверстия подшипника.

Уперев монтировкой в картер коробки передач, впрессовываем внутренний шарнир привода из полуосевой шестерни, для этого резко бьём по корпусу внутреннего шарнира молотком. Выбиваем шарнир из полуосевой шестерни.

Крепление шаровой опоры без привода переднего колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач. Также необходимо подставить подпорку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Отвернув болты крепления задней опоры подвески силового агрегата, вынимаем кронштейн подвески из проушин лонжерона кузова.

Ключом «на 17» откручиваем гайку и вынимаем болт левой опоры двигателя. Отвинчиваем три гайки крепления стартера и снимаем стартер.

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

Накидным ключом «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику. Чтобы болты легко отвернулись, простукиваем их головки медным молотком. Для отворачивания болтов можно также воспользоваться головкой «на 8».

Снимаем ведомый и ведущий диски сцепления. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить. Трещины или механические повреждения на деталях ведомого диска не допускаются.

Если при визуальном осмотре обнаружено ослаблении заклепочных соединений деталей корзины сцепления и ведущего диска, то следует заменить ведущий диск сцепления в сборе.

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления, затем устанавливаем подшипник.

Ставя сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска и вставляем центрирующую оправку.

Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем ведущий диск сцепления, равномерно (по одному обороту за проход) затягивая болты. Болты закручиваем не более чем на один оборот каждый, чтобы не деформировать фланец ведущего диска сцепления. Собираем всё в обратной последовательности.

Замена дисков сцепления автомобиля ВАЗ-2109

Проверьте техническое состояние сцепления следующими способами.

1. Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры.

При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов.

2. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов.

3. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»).

Пробуксовку сцепления легко определить при помощи тахометра.

Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления.

Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.

Снимите коробку передач (статья => «Как снять и установить КПП ВАЗ-2109»).

Оправку можно изготовить по размерам первичного вала или использовать вместо нее старый первичный вал.

Вставьте оправку в отверстие нажимного диска и отверните шесть болтов крепления кожуха сцепления к маховику.

Аккуратно снимите кожух сцепления с ведомым диском.

Осмотрите ведомый диск. На деталях ведомого диска не должно быть трещин. Проверьте износ фрикционных накладок. Замените фрикционные накладки или ведомый диск в следующих случаях:

а) головки заклепок углублены на расстояние менее 0,2 мм;

б) поверхность фрикционных накладок замаслена; в) ослаблены заклепочные соединения.

Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска.

Если пружины сломаны, диск надо заменить.

Если при визуальном осмотре обнаружено коробление диска, проверьте его биение.

Если величина биения превышает 0, 5 мм, замените диск.

Осмотрите рабочие поверхности трения маховика и нажимного диска: на них не должно быть глубоких рисок, задиров, забоин, явных следов износа и перегрева.

Недопустимо ослабление заклепочных соединений деталей нажимного диска.

Если на маховике или нажимном диске обнаружены дефекты, рекомендуем заменить их.

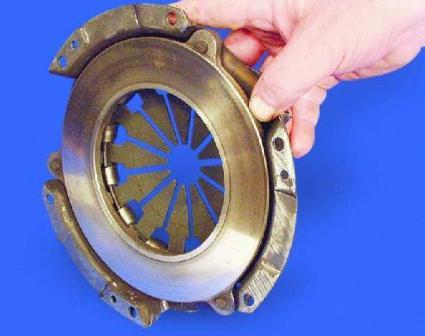

Внимательно осмотрите и оцените состояние опорных колец и диафрагменной пружины нажимного диска.

Опорные кольца не должны иметь трещин и следов износа.

Недопустимо наличие трещин на диафрагменной пружине.

Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа.

Установите ведомый диск в кожух нажимного диска так, чтобы менее выступающая часть ступицы была направлена в сторону маховика.

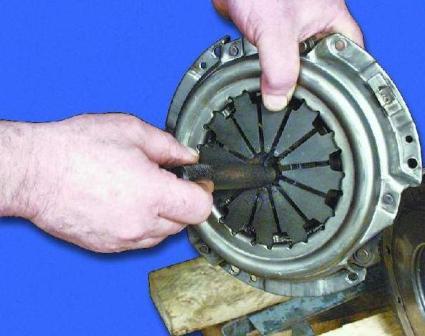

Вставьте центрирующую оправку в шлицы ведомого диска со стороны диафрагменной пружины.

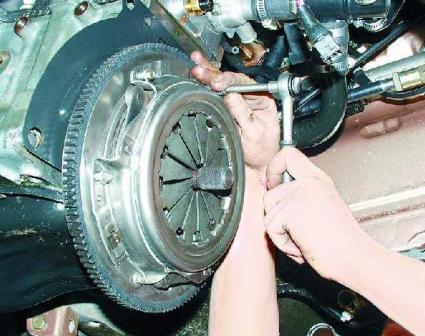

Установите сцепление на маховик и заверните шесть болтов крепления сцепления к маховику равномерно по диагонали моментом 19-31 Нм (1,9-3,1 кгс·м)

После этого выньте центрирующую оправку

Перед установкой КПП, нужно проверить и оценить привод сцепления, выжимной подшипник.

Симптомы неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Потому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак поломки	Особенности
Нажатие педали сцепления становится тугим	Изначально это доставляет только определенный дискомфорт, поскольку приходится прикладывать большее усилие для переключения передач. Но игнорировать такое явление не стоит. Необходимо заменить подшип
С трудом включается первая и задняя передача	Это говорит о том, что ресурс подшипника постепенно заканчивается, и вам срочно следует предпринять ответные действия. Если этого не сделать, вскоре вы не сможете включить ни одну из передач на вашей КПП
Автомобиль не тянет	Наблюдается потеря эффективности, работоспособности коробки. Следовательно, не удается правильно, быстро переключить передачи. Отсюда усложняются манёвры, обгоны и банальный набор скорости
Автомобиль буксует	Это происходит сначала изредка, а потому чуть ли не при каждом переключении передач. Этот симптом явно свидетельствует о том, что машину пора отправлять на СТО или в гараж для ремонта

Старый и новый ВП

Если своевременно не заменить выжимной подшипник, в скором времени КПП откажет, сцепление не будет работать и это приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением как износ выжимного подшипника сцепления, то вы наверняка часто ездите на собственном ВАЗ 2109. Именно время и множество пройденных километров приводят к подобным поломкам.

Если вовремя не заменить подшип, это обернется следующими последствиями:

Любая последующая поездка может оказаться последней для автомобиля;
Диск сцепления перегреется, что приведет к разрушению накладки;
Помимо замены подшипника, придется заменить и полностью диск сцепления;
Не редко выходит из строя сцепление. Если вы слышите непонятный шум, идущий от системы сцепления, значит с ним беда.

Снятие коробки

Чтобы снять коробку, нам надо открутить её от двигателя, она держится на четырёх болтах, и с другой стороны откручиваем подушки, которыми она крепится к кузову. Там две подушки- одна по прямой, вторая сбоку, прям под водительским местом.
Когда это всё открутим, то можно снимать. С первого раза может не получится, возможно, придётся поддеть монтировкой, главное понапористее с ней и она отойдёт от двигателя. Далее снимаем или просто отодвигаем в сторону. Доступ к сцеплению у нас открыт.
Корзина сцепления прикручена к маховику болтами, диск сцепления зажат между корзиной и маховиком, а выжимной подшипник находится на первичном валу коробки и прижат вилкой.

Снятие корзины с диском

Чтобы заменить корзину с диском, откручиваем болты по кругу. Мотор может в это время прокручиваться, поэтому надо его застопорить. Вставляем болт в одно из отверстий в двигателе, к которому крепится коробка, упираемся монтировкой в этот болт и в зубчатый венец маховика. Таким образом можно застопорить двигатель, чтобы открутить корзину. Открутив все болты, снимаем сцепление. Запомните, какой стороной стоял диск, чтобы потом не суетиться, как его ставить.
Выжимной подшипник снимается намного легче- его нужно просто потянуть вдоль вала, вилка откинется в сторону, и он выйдет. Также не помешает смазать солидолом вилку, чтобы легче поворачивалась. Новый выжимной одеваем точно также. Лучше менять все детали сразу, потому что они имеют примерно одинаковый ресурс.

Проводим замену

Инструменты

Начальный этап ремонтных работ по замене ДС заключается в подготовке всех инструментов, которые понадобятся в процессе. Речь идет о:

наборе гаечных ключей — понадобятся как торцевые, так и накидные;
новый ДС для ВАЗ 2109;
зубило;
домкрат;
несколько кирпичей;
рулетка или линейка.

Здесь же следует отметить, что в общей сложности замена элемента занимает в среднем около 4 часов, если все действия выполняются правильно. Поэтому запаситесь терпением. Для более подробного описания мы также приготовили для вас видео, которое вы сможете посмотреть в конце статьи.

Пошаговая инструкция

Заехав на яму или эстакаду, поставьте ваш автомобиль на стояночный тормоз.
Откройте капот и отключите аккумуляторную батарею.
Далее, вам необходимо снять брызговик двигателя с левой стороны.
Возьмите гаечный ключ и открутите ступичные винты с обоих передних колес. При необходимости воспользуйтесь зубилом.
Теперь нужно поддомкратить передние колеса и открутить их, подставив кирпичи в качестве опор.
Далее, открутите два верхних винта крепления КПП.
После этого необходимо демонтировать стартер. Возьмите гаечный ключ и отвинтите три соответствующих гайки.
Когда стартер демонтирован, нужно подставить домкрат под силовой агрегат, в который входит мотор, сцепление и КПП, и отвинтить боковую опору мотора.
При помощи гаечных ключей отвинтите кулису переключения скоростей и заднюю опору агрегата.
Теперь нужно демонтировать защитный кожух сцепления при помощи гаечного ключа.
Когда кожух снят, можно открутить передний болт крепления КПП. Отвинтите также заднюю гайку.
Когда болты откручены, можно снять коробку передач по верхним болтам до упора.
Коробка будет висеть на проводах, а ее концевик ляжет на растяжку рычага. Таким образом появится щель, через которую нужно снять механизм сцепления.
Смажьте направляющую моторным маслом и установите выжимной подшипник.
Затем снимите старый ДС и установите на его место новый.
Коробку передач можно одеть на направляющие, после чего закрутить два нижних винта. Далее, вращая коленчатый вал, равномерно закрутите все болты корзины сцепления.

На этом процесс замены ДС можно считать завершенным. Соберите все в обратной последовательности. После смены элемента необходимо произвести регулировку педали сцепления.

Утопите педаль в пол, подставив рядом рулетку, которую также необходимо упереть в пол одним концом. Когда педаль находится в крайнем нижнем положении, необходимо зафиксировать это значение, отметив расстояние по центру подушки педали.
Далее, педаль можно отпустить, но необходимо сделать еще одну отметку, когда она находится в крайнем верхнем положении. Запомните это расстояние.
Теперь посчитайте величину свободного хода — если она больше или меньше отрезка в 125 — 135 мм, а после замены ДС это так и будет, то его нужно отрегулировать. Сам процесс регулирования подразумевает изменение длины оболочки тросика.
Откройте капот и найдите конец тросика педали. Он виден хорошо, поэтому его поиск не займет много времени. При помощи гаечного ключа ослабьте фиксирующую гайку, крепящую тросик к рычагу, а вторую гайку затяните. Делайте это до тех пор, пока свободный ход педали будет в диапазоне от 125 до 135 мм.

Если у вас возникли какие-либо вопросы, касательно процесса, предлагаем вам ознакомиться с видео.

Характерные поломки

Сцепление может выйти из строя по нескольким причинам:

Износились поверхности фрикционных накладок на ведомом диске сцепления, либо образовались на них дефекты, трещины;
Износились диафрагменные пружины;
Появилась выработка на маховике сцепления;
Износились или поломались лепестки выжимного диска;
Сломался или износился выжимной подшипник.

Для поиска причин отказа в работе сцепления придется его разобрать. Но не стоит пугаться данного процесса. Даже новичкам по силам разобрать и вернуть к работоспособности узел, если изучить инструкцию, конструкцию, посмотреть наглядные видео.

Ведомый диск сцепы

Замена троса сцепления на ВАЗ 21099

Наиболее уязвимым звеном в сцеплении, особенно в условиях городского движения, является тросик – со временем проволочки, из которых сплетена его сердцевина, начинают перетираться в местах изгибов. Задираясь «против шерсти» внутри оболочки, они препятствуют нормальному ходу троса внутри оболочки. Поэтому усилие, требуемое для выжима педали, со временем возрастает.

Снятие старого тросика начинайте с ослабления его натяжки, ослабив гайки крепления троса к кронштейну на КПП, после чего выводите его из зацепления с вилкой.

Далее снимите наконечник троса с педали. Он удерживается на оси её рычажка специальным фиксатором, который легко снимается отвёрткой.

Регулировка натяжения троса производится гайками, которые крепят его оболочку к кронштейну. Педаль сцепления, при правильной регулировке тросика, должна располагаться вровень с другими педалями.

Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

Pilenga PC-P 2108 — 360 руб.
Luk 500 0439 20 — 1156 руб.
Fenox TP2116C3 — 345 руб.

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

Крепление шаровой опоры без привода переднего колеса.

По просьбе моего друга Миши ( smalk ) Выкладываю краткую инструкцию по замене сцепления на ВАЗ 2108,09,099,13,14,15. Работы проводились с моей машиной мною с 9.30 до 13.00.

И так начнем: Отсоединяем АКБ. (На инжекторных машинах снимаем корпус воздушного фильтра) Снимаем левый брызговик двигателя. Расконтриваем и откручиваем ступичные гайки с обоих сторон. Поддомкрачиваем и откручиваем левое колесо. Откручиваем два болта крепления шаровой. Выводим привод из ступицы.

Замена сцепления

Обычная инструкция в руководстве по ремонту предусматривает снятие коробки передач для проведения ремонта сцепления. В таком случае предусмотрен немалый объём работ, связанный с разборкой и сборкой.

Для демонтажа КПП Вам потребуется извлечь из неё привода, отсоединить привод спидометра, датчик заднего хода, стартер и трос сцепления. Кроме того, придётся снимать растяжку и, хотя бы частично сливать масло из коробки.

Но есть возможность значительно ускорить процедуру – произвести работы, не снимая КПП полностью, а лишь «отодвинуть» её от двигателя.

Для этого проделайте следующее:

С левой стороны отсоедините шаровую опору от поворотного кулака и выпрессуйте рулевой наконечник.
С правой стороны – открутите полностью ступичную гайку.
Отсоедините кулису рычага КПП.
Открутите гайки крепления задней опоры силового агрегата, подставьте под неё домкрат и отсоедините левую опору двигателя.
Немного опустив на домкрате двигатель, открутите болты крепления коробки к блоку, снимите кожух маховика.
Сдвиньте КПП влево, пока между ней и двигателем не образуется щель, достаточная для того, чтобы можно было просунуть руку.
Поворачивая маховик, поочерёдно открутите болты крепления к нему корзины и снимите её и ведомый диск.

Заметьте, что в данном случае КПП сдвигается влево вместе с «воткнутыми» в неё приводами, стартером, тросом сцепления и т.п. С левой стороны привод смещается вместе со стойкой, с правой – наружный ШРУС выходит из ступицы.

Для правильной установки диска сцепления необходимо:

ставить диск нужно выступающей поверхностью (демпфером) внутрь корзины;
отцентровать диск перед затяжкой болтов корзины специальной оправкой, имитирующей первичный вал КПП – иначе коробка не установится.

Сборку начинайте, наживив два соседние болта крепления корзины к маховику. Поверните маховик этими болтами в противоположную от себя сторону, просуньте под корзину диск.

Вставив в отверстие между лепестками корзины оправку наденьте на неё диск и сначала наживите, а потом поочерёдно затяните болты крепления. Установив новый выжимной подшипник, начинайте сборку в обратном порядке.

Такой способ ремонта допускает произвести его самостоятельно, не прибегая к посторонней помощи.
