Все о шрусе и о том, как осуществить его демонтаж и монтаж

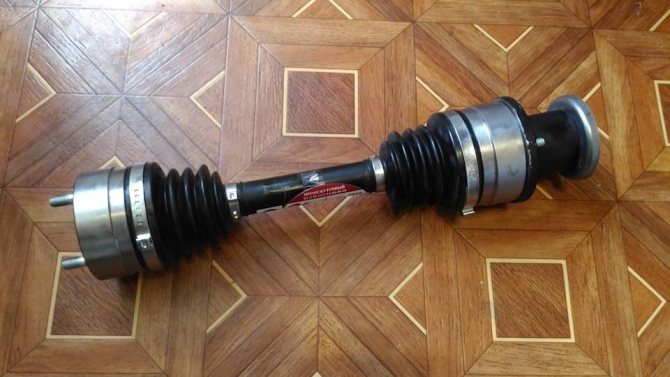

Приводы передних колес Нива Шевроле

Привод переднего колеса Шеви Нива: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха. Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 и двух шарниров равных угловых скоростей, установленных на его шлицевых концах. Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал. Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка передних приводов Шевроле Нива

Для замены шрусов на Шеви Нива потребуется инструмент: ключи на 13, на 17, на 27 и ключ для гаек колес.

Вывесите автомобиль и снимите передние колеса, отсоедините передний карданный вал от редуктора переднего моста, отсоедините амортизаторы от нижних рычагов передней подвески

Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов

Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески

Отверните четыре гайки крепления скоб подвески редуктора переднего моста

Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески

Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом

Снимите колпак ступицы переднего колеса и отверните гайку ступицы Нива Шевроле

Снимите гайку привода и центрирующую втулку

Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры

Отведите поворотный кулак в сторону

Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется)

Отведите редуктор назад и снимите передний правый привод Шеви Нива, аналогично снимите левый привод. Установка переднего привода Нива Шевроле и всех снятых деталей выполняется в порядке, обратном снятию. При затяжке гаек ступиц колес отрегулируйте зазор в ступичных подшипниках.

Разборка и сборка приводов передних колес Нива шевроле (замена ШРУСа привода)

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры (гранаты) равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Для замены ШРУСов на Нива Шевроле потребуется инструмент отвертка, раздвижные пассатижи и молоток.

При помощи отвертки и раздвижных пассатижей снимите большой и малый хомуты с чехла внутреннего шарнира

Сдвиньте чехол по приводному валу

Сбейте гранату с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Для разборки внутреннего шарнира, поддев отверткой, снимите стопорное кольцо обоймы

Извлеките из шарнира Шеви Нива обойму в сборе с сепаратором и шариками

При помощи отвертки и пассатижей снимите большой и малый хомуты кожуха чехла наружного ШРУСа

Сдвиньте кожух и чехол по приводному валу

Сбейте шарнир с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Снимите с вала чехол и кожух и промойте все металлические детали керосином до полного удаления старой смазки. Заполните ШРУс смазкой ШРУС-4 (количество смазки для наружного шарнира – 60 см, для внутреннего – 150 см). Установите гранату и снятые детали в порядке, обратном снятию.

Видео-инструкция по замене пром вала Шнивы

Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).

Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки.

2. Снимаем промежуточный вал.

3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач.

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

1. Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.

2. Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

3. Разъединяем муфту и фланец.

4. Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

5. Поддев отверткой, вынимаем пластиковую заглушку.

6. Сжав хомут раздвижными пассатижами, снимаем его.

7. Сдвигаем отверткой пластиковый кожух

8. Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей

9. Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

10. Разъединяем шарнир и фланец.

11. Стягиваем пластиковый кожух с резинового чехла.

12. Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его

13. Снимаем резиновый защитный чехол

14. Поддев отверткой, снимаем стопорное кольцо шарнира

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».

Собираем промежуточный вал в обратной последовательности.

В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.

Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

15. Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира

16. Перед установкой резиновой муфты обжимаем ее хомутом

Бывшую в употреблении муфту располагаем по меткам относительно фланца.

Прежние балансировочные шайбы располагаем по меткам относительно муфты.

При установке новой муфты может потребоваться балансировка вала в сборе.

Гайка болта крепления эластичной муфты к фланцам М12×1,25  — 57,8-71,5 Нм (5,9-7,3 кгс·м)

Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)

Работа выполняется с использованием смотровой ямы, эстакады или подъемника. Для замены промвала понадобится такой инструмент:

• один накидной ключ на 13 и два на 19;
• плоская отвертка;
• небольшой молоток;
• лом;
• зубило;
• бородок.

Также придется запастись следующими деталями:

• центрирующая втулка;
• четыре самоконтрящиеся гайки;
• уплотнительное кольцо для установки на фланец;
• червячный хомут диаметром 150 мм.

Чтобы снять промежуточный вал, необходимо:

• Используя ключ на 13, открутить 4 гайки, которыми корпус шарнира промвала крепится к фланцу раздатки.
• Надеть червячный хомут диаметром 150 мм на резиновую муфту и затянуть его.
• Сделать отметки на ШРУСе и корпусе фланца раздатки, чтобы запомнить их взаимное расположение.
• Ослабить гайки, удерживающие силовой агрегат, и сместить его вперед на 15-20 мм (здесь пригодится лом).
• Накидными ключами на 19 открутить гайку и вынуть болт, крепящий муфту к фланцу КПП.

• Открутить и вынуть три других болта.
• Сдвинуть промежуточный вал в сторону КПП и вывести шпильки корпуса шарнира из отверстий на фланце раздатки.
• Проделать ту же операцию с шарниром.
• Снять промежуточный вал с автомобиля.

Заменяем наружный и внутренний на ВАЗ 2123 своими руками

Шарниры, как правило, изнашиваются равномерно.

Перед началом работ нужно подготовить соответствующий инструмент:

• баллонный ключ;
• отвертка;
• домкрат;
• молоток;
• надставка;
• тиски;
• опора под днище машины;
• ключи на 13, 17, 27.

Сначала нужно демонтировать привод, а после — менять внутренний и внешний шарниры. Порядок выполнения работ:

• открутить гайки крепления и отсоединить кардан от переднего моста;
• поднять машину, вывесить и демонтировать передние колеса;
• открутить нижние крепления амортизаторов от рычагов;
• отвернуть гайки, удерживающие корпуса подшипников внутренних шарниров равных угловых скоростей;
• открутить крепление редуктора к поперечине. Приподнять узел и зафиксировать его, подвязав или подставив опору.

Дальнейшие действия выполняются последовательно для левого и правого приводов.

• снять колпачок, защищающий ступичный подшипник;
• открутить гайку;
• снять втулку;
• поднять нижний рычаг, сжав пружину подвески;
• открутить крепления нижней шаровой опоры;
• отвести поворотный кулак в сторону, освободив шлицы внешнего ШРУСа;
• открутить приемную трубу от выпускного коллектора и отвести ее в сторону (эта операция нужна лишь для замены ШРУСов правого привода);
• отвести редуктор немного назад;
• вытащить привод.

Далее необходимо заменить шарниры новыми. Для этого придется отсоединить их от приводов. Делается это так:

• зажать ось в тиски;.
• демонтировать старый пыльник;
• используя надставку, сбить ШРУС со шлицов оси;
• очистить зубья от загрязнений;
• надеть новый шарнир;
• смазать деталь;
• надеть новый пыльник и зажать с помощью хомута.

Подробная инструкция по замене внутреннего и наружного пыльников ШРУСа Шевроле Нива

Подробные инструкции по замене привода Нива Шевроле: правого, левого и их сальников

ШРУСа Шевроле Нивы: карданные, наружные, внутренние

Почему ломается «граната»

Иногда требуется замена внутреннего шруса нива шевроле. Для того чтобы снизить вероятность поломки, нужно знать, какие причины приводят к этому. Специалисты и опытные владельцы автомобиля выделяют следующие причины, под воздействием которых «граната» потребует замены или ремонта:

• блок полностью вышел из строя;
• срок эксплуатации истек (указывается в документации к автомобилю или в накладных, если ранее проводился ремонт);
• нарушаются правила вождения, рекомендованные производителями – агрессивный стиль, выбор сложных трасс, все это негативно отражается на детали.

Несмотря на то, что Нива Шевроле – внедорожник, требуется следить за тем, чтобы тяжелые дорожные условия не были постоянными. К числу причин выхода «гранаты» из строя относится попадание в узлы грязи, пыли или крупных частичек.

По статистике обращений в 90% случаев замены требует наружная часть элемента. Для снижения вероятности возникновения аварийной ситуации рекомендуется регулярно проверять состояние защитных резиновых чехлов, регулировать крепление в узле.

Родной конструктив

Я очень много облазил, как внедорожников, так и спецтехники. Конструкция внутренних и наружных пыльников шрусов семейства нива, скажем мягко — оригинальна. Замена наружного и внутреннего шруса на ваз 2110, ваз. Прежде всего, это касается пластиковой чашки на внешнем шрусе. Камушек, попавший между пластиком и резиновым пыльником, превращает последний в мочалку за пару часов. Надо ли говорить о том, что и сам шрус после этого долго не живет. Конструкция внутреннего пыльника не менее оригинальна. Спасает только то, что от камушков с дороги, ее закрывает защита двигателя. И для внутренних пыльников, и для внешних существуют хорошие импортные аналоги, из резины нормального качества.

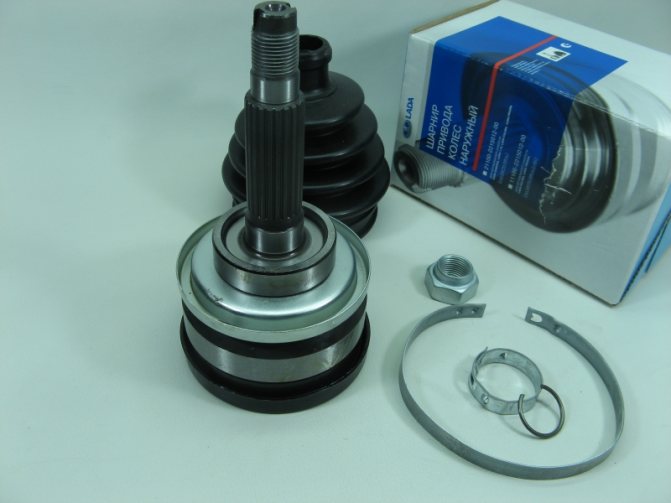

Нива Шевроле замена наружного шруса

В автомобилях Нива Шевроле граната представлена в виде шарнира ровной угловой скорости. Такое название данного узла происходит из-за схожести его с военным узлом. Еще его называют Шрус, он передает крутящий момент в автомобиле, от самого мотора к колесам, при различных углах поворота руля.

Данный элемент появился во время того, когда начали производить передниприводные машины, а до этого передача крутящего момента на колеса происходила за счет обычного кардана. А так как шарнир находился постоянно под нагрузкой, его срок службы был маленьким, и эта проблема повлекла за собой создание специального узла Шруса, который крутящий момент на колесо мог передавать под разными углами при поворотах.

Виды шруса

Данный элемент помогает равномерно передавать крутящий момент, при этом учитывает момент того что колесо может быть под различным углом относительно авто. Они бывают двух типов:

• Наружные
• Внутренние

Эти детали, как и любые другие со временем изнашиваются, поэтому рано или поздно владелец транспорта приходит к тому что их нужно менять. Давайте подробней рассмотрим по каким причинам на автомобиле Нива Шевроле замена наружного шруса необходима и по чему он выходит из строя.

• Распространённой причиной выхода из строя это большей срок эксплуатации детали. Как правило замена требуется через десять тысяч километров, но замена может потребоваться и раньше
• Езда по разбитой дороги, резкие повороты, до упора на скорости выворачивается руль, в эти моменты на Шрус происходит максимальная нагрузка
• Если попадает пыль, грязь, вода из-за износа резинового пыльника — это то же провоцирует поломку раньше заявленного срока. Поэтому периодически следует проверять в каком состоянии находится защита.

Замена

Чтобы поменять наружный шрус необходимо извлечь струю гранату, его можно демонтировать только вместе с полуосью, когда процедура выполнена необходимо провести следующие действия:

1. Снятый узел зажимаем в тиски
2. Снимаем пыльник старый
3. Молотком сбиваем Шрус
4. На шестерне полуоси зачищаем все имеющиеся зубья
5. На ось устанавливаем новый шарнир
6. Ставим пыльник и зажимаем хомутами его
7. Устанавливаем все на место

Довольно часто автовладельцы авто Нива Шевроле прибегают к тюнингу мотора, в результате чего мощность его увеличивается, тем самым в несколько раз увеличивая нагрузку на Шрус и карданы, и чтобы избежать быстрого износа данных частей рекомендуется усиливать вал.

Поэтому если вы будите знать все особенности данных частей, то вы всегда опредилите по какой причине вышел из строя тот или иной элемент, и сможете произвести замену в любой момент самостоятельно.

expertniva.ru

Рекомендации по выбору ШРУСов на Ниве

Первое, на что следует обратить внимание, – количество зубьев (шлицов) на шарнире. До 2004 г

их было 22 (ступица соответствовали этому числу), потом стало 24, но иногда по-прежнему ставили узлы с 22-мя. Так что нужно на вашей машине их просто посчитать. Но если с этим моментом все понятно, возникает иной вопрос – о производителе. Большинство опытных владельцев Нив рекомендуют приобретать заводские шарниры, причем в сборе с валами. Здесь единственный минус – огромное число контрафактной продукции. Основных крупных поставщиков всего три: ВАЗ, БелМаг, Trialli. Барьер по объему продаж в 5% преодолевает еще одна фирма – LGR.

• Pilenga;
• СТК;
• Hofer;
• Пекар;
• GKN.

ШРУС от АвтоВАЗа

Шрусовый кардан на ниву, Серп и Молот

С данным производителем сотрудничаю напрямую уже много лет. В изделиях есть свои плюсы и свои минусы. Начну с конструктива. Снимаю шляпу перед конструктором переднего «пруткового» кардана. Это изделие, которое при должном изготовлении, вообще не нуждается в балансировке. Данный кардан делается только для нивы. Не могу в словах объяснить, насколько чувствуются изменения после замены полого крестовинного кардана, на прутковый. Иногда кажется, что его вообще забыли поставить. Конечно, я немножко утрирую, но разница велика. Разница по замене задних карданов, начинает чувствоваться только после определенной скорости на дороге.

Родовая болезнь

В каждом большом узле, как правило есть слабое звено, которое ломается быстрее остальных. В Ниве таковых несколько: дальний подшипник генератора, щетки стартера, стаканчики гидрокомпенсаторов в гбц. В карданах СиМ это хомут на одном из ШРУСов. Причем ОДИН из четырех. Представьте себе задний кардан, ШРУС около редуктора, узкую часть пыльника. Сколько раз приходилось менять кардан или полностью ремкомплект, только из-за ослабшего хомута и моментально попавшей под чехол грязи. Такие вещи я называю «родовой болезнью». Как бороться? Берем две пластиковые стяжки известного бренда (Wurth или MTA), шириной 2-3 мм и делаем 2 затяжки, замками на противоположных сторонах. 2 способ, это установка хорошего ленточного хомута.

Срок службы

Если у машины стандартная подвеска и хозяин не прозевал слетевший пыльник, срок службы в среднем начинается от 50 тысяч километров. Верхний предел, около 80 тысяч. И не забывайте, что передний и задний карданы испытывают совершенно разные нагрузки. 70-80 процентов берет на себя задний кардан. В технической литературе, его еще называют основным. По этой же причине срок его жизни меньше чем переднего. Частый вопрос про смазку ШРУСов. Надо ли менять заводскую смазку и на что? Шрусовый кардан на ниву и ниву шевроле производства СиМ, можно из упаковки сразу ставить на машину. Смазка используется качественная, в отличие от передних приводов, которые делает автоТАЗ. Там я сразу рекомендую вымыть заводскую «каку» и перенабить их чем ни будь более приличным. Завод дает гарантию год, без ограничения пробега, при штатной трансмиссии и колесах, при условии неповрежденного пыльника. Я считаю, что с нашим народом и девизом на флагштоке «слабоумие и храбрость», это многовато. Поэтому на карданы, которые я продаю и устанавливаю в доверенном сервисе, гарантия 3 месяца без ограничения пробега.

Замена пыльника ЩРУСа на Шевроле Нива

Разберем, как проводиться замена пыльника внутреннего ШРУСа на внедорожнике Chevrolet Niva.

Для удобства рассмотрим последовательность действий по замене с левой стороны.

Для выполнения операции из инструментов понадобиться:

1. Набор ключей рожковых (под рукой должны быть ключи на 13, 17 и 30);
2. Набор отверток;
3. Домкрат;
4. Деревянные подставки;
5. Съемник;
6. Новый пыльник;
7. Смазка ШРУС-4.

Полностью снимать приводной вал, если только производится замена внутреннего пыльника, не потребуется.

Не нужно будет также и полностью извлекать внутренний ШРУС, вся операция сведется к вытаскиванию внутренней обоймы шарнира, демонтаж ее, чтобы появилась возможность снять пыльник.

Автомобиль ставится на яму, затягивается ручник, коробка передач оставляется на включенной первой передаче.

Авто поддомкрачивается и снимается колесо.

После этого под машину устанавливается опора, а домкрат извлекается, поскольку он нужен будет далее.

Чтобы появилась возможность извлечь приводной вал, ступицу нужно будет отсоединить от подвески.

Для этого под нижнюю шаровую опору подставляет домкрат и ступица с подвеской немного выдомкрачивается.

После под нижний рычаг ставится надежная опора и домкрат снимается.

Следующим этапом будет отсоединение нижней шаровой опоры от ступицы, для чего нужно открутить три гайки ее крепления и вытянуть болты.

Также потребуется снятие нижнего крепления амортизатора, после чего его нужно будет по максимуму сжать, чтобы не мешал.

После этого у ступицы появиться возможность смещаться вбок, что и нужно для снятия пыльника.

Затем нужно забраться под авто и снять хомуты крепления внутреннего пыльника. Поскольку в дальнейшем они использоваться не будут, их можно даже срезать.

Сняв хомуты, внутренний пыльник снимается с внешней обоймы и по максимуму стягивается по приводу. После этого его можно просто срезать.

С внутренней стороны по окружности внешней обоймы установлено стопорное кольцо (на старых грантах), предотвращающее выскакивание внутренней обоймы. Это кольцо нужно снять, поддев его отверткой или выколоткой.

После нужно потянуть ступицу вбок, чтобы внутренняя обойма ШРУСа выскочила из внешней.

В дальнейшем извлекается сепаратор с шариками. Затем работы производятся под авто, поскольку привод еще полностью не извлекали.

Внутренняя обойма посажена на шлицы приводного вала, и чтобы она не соскочила, на нем имеются два штопорных кольца. То кольцо, которое установлено на конце вала нужно снять.

Затем при помощи съемника стягивается обойма. После этого ничего установке нового пыльника мешать не будет, он одевается на вал и сдвигается в сторону внешнего пыльника.

Или так.

Устанавливая новый пыльник важно не забыть одеть и хомуты, иначе после сборки ШРУСа надеть их будет сложнее. После этого извлеченные элементы шарнира, а также внутренняя поверхность внешней обоймы промываются

После этого извлеченные элементы шарнира, а также внутренняя поверхность внешней обоймы промываются.

Устанавливая внутреннюю обойму на вал, возможно, потребуется ее набивание.

Для этого можно использовать молоток, но набивать нужно через деревянную проставку

Также важно проследить за совпадением шлицов на валу и обойме

После установки обоймы и ее стопорного кольца, переходим к сепаратору.

Он обратно ставиться во внешнюю обойму при этом предварительно его надо смазать смазкой. Также смазку нужно заложить и во внутреннюю поверхность обоймы.

Внутренняя обойма тоже обильно смазывается и устанавливается во внешнюю. Главное, чтобы проточки ее точно совпали с положением шариков в сепараторе.

После установки обоймы, она фиксируется от выпадения стопорным кольцом.

Затем одевается пыльник на внешнюю обойму. Перед этим в него нужно заложить смазку.

После установки его на место, он обжимается хомутами.

На этом этапе замена пыльника внутреннего ШРУСа Нива Шевроле закончена.

Остается только установить на место амортизатор, шаровую опору и колесо.

Процедура замены

Если у автовладельца есть навыки работы под днищем авто, целиком снимать привод необязательно. Также не надо демонтировать ШРУС — вся операция сводится к извлечению механизмов шарнира. В первую очередь поднимите машину на яму, затяните ручник, выставьте первую передачу. Нужно поддомкратить Ниву спереди, снять колесо — правое или левое. В целях безопасности поставьте деревянную опору под порог автомобиля.

Теперь нужно отсоединить ступицу от подвески. Делать нужно следующее:

• открутить ступичную гайку (она затянута с большим усилием);
• домкрат убрать из-под машины, установить под шаровую;
• немного приподнять, подставить под нижний рычаг деревянный брусок, домкрат убрать;
• ослабить гайки нижней шаровой опоры, соединяющие деталь с поворотным кулаком и вытянуть болты;
• разобрать крепление амортизатора в нижней части, сжать пружину насколько возможно, чтобы не мешала;
• сместить ступичный механизм вбок.

Затем потребуется залезть под машину, ослабить хомуты внутреннего чехла гранаты. Их можно даже срезать, так как использоваться они больше не будут. Внутренний пыльник надо вытянуть с внешней обоймы, затем просто срезать.

Чтобы отделить внутренний ШРУС от конструкции и разделить его на 2 части, нужно потянуть ступицу до упора вбок. Вытащить вал с наружной «гранатой» и частью внутренней из-под машины. Потом:

• извлечь элементы внутренней обоймы шарнира: сепаратор с роликами (в случае трипоидного исполнения) или просто 6 шариков (Рцеппа);
• поместить их в ванночку с керосином, тщательно промыть;
• надеть новый пыльник;
• собрать внутренние механизмы шарнира, положить новую смазку;
• установить половину «гранаты» на место;
• собрать всё как было изначально.

Такой способ отнимает меньше времени, но не всегда осуществим. Без определённых навыков поставить новый защитный чехол без снятия привода проблематично. Поэтому рекомендуется всё же демонтировать ось с целой внутренней «гранатой». Привод со стороны внешнего ШРУСа после сдвигания ступицы с поворотным кулачком легко выйдет из зацепления. Второй конец оси закреплён на коробке передач — нужно отсоединить несколько гаек, чтобы демонтировать кронштейн. При необходимости одновременно проводится замена пыльника наружного ШРУСа Нива Шевроле.

Возможен ли ремонт?

В некоторых случаях возможен ремонт защитного колпака. Например, если он порвался в дороге, а под рукой нет нового. Восстановление подразумевает использование резиновых заплаток или целлофана. Оба варианта рабочие, помогают доехать до ближайшего сервисного центра без опаски загубить ШРУС.

Резиновые заплатки должны быть подготовлены заранее. Обычно используют те же, что для автомобильной шины. Нужно также применить смазку для гранаты, герметик и керосин. Заплатка наклеивается на пыльник, а для пущей надёжности заливается сверху герметиком. После высыхания можно ездить, но недолго. Реставрированный чехол надо обязательно заменить, как только представится возможность. Еще лучше будет, если удастся аккуратно снять повреждённый компонент, почистить, забить маслом, надёжно закрепить хомутами и только потом установить заплатку.

Целлофан используют уже в самом крайнем случае — когда резиновую защиту снять невозможно. Нужны скотч, смазка, шприц. Защитный чехол прямо на месте очищается от грязи, промывается насколько возможно. Масло набивается шприцем через пыльник внутрь шарнира. Далее конструкция обматывается целлофановым пакетом, а сверху — скотчем. Использовать желательно не обычный канцелярский скотч, а специальный — автомобильный, прочный.

Регулярно проводя осмотр пыльника, можно избежать дорогого ремонта. Но если у вас нет технических навыков, лучше обратиться в сервисный центр, где сделают полноценную диагностику элементов подвески. При необходимости там поменяют не только чехол, но и сам ШРУС.

Замена сальников

Чтобы поменять сальники привода, кроме перечисленного инструмента понадобятся:

• монтировка;
• плоская отвертка;
• деревянный брусок;
• молоток;
• шестигранный ключ на 12;
• съемник (двух- или трехлапый);
• оправка (отрезок трубы, диаметр которой соответствует размеру сальников);
• съемник для стопорных колец;
• динамометр.

Перед заменой сальников придется демонтировать приводы.

Для замены уплотнения ведущей шестерни, необходимо выполнить такие действия:

• Используя динамометр, измерить момент начала вращения ведущей шестерни.
• Зафиксировать фланец: закрутить в его отверстия пару болтов и вставить в них монтировку.
• Открутить гайку крепления.
• Снять шайбу и фланец со шлицов (здесь придется использовать съемник).
• Используя плоскую отвертку, вытащить сальник из посадочного отверстия.

Замена сальника привода выполняется так:

• Снять стопорное кольцо и подпружиненную шайбу.
• Используя молоток, сбить подшипник с посадочного места.
• Демонтировать крышку вместе с сальником
• Выбить старую деталь, используя трубу.
• Смазать новый сальник смазкой и запрессовать в крышку.
• Собрать узел.

Учитывая низкую цену и высокую трудоемкость замены сальника, во время ремонта нужно не экономить на комплектующих и использовать детали от проверенных производителей.

Chevrolet Niva 4х4 Шевроле Нива 2012 года Замена шруса карданного вала

Крышка на задней части ШРУСа, о которой все так пеклись, что она помнется о гайку хвостовика, вынимается достаточно просто: Нужно всего лишь резко дернуть сам ШРУС вниз, чтобы её вытолкнуло осью. При сборке я решил посадить её на герметик.

Далее снимаем сам ШРУС с оси. Берем либо плотную деревяшку, либо металлическую плоскую наставку, наставляем на ту самую непонятную шайбу и сшибаем так же, как обычный наружный ШРУС на приводе. Если быть аккуратными и не пытаться разобрать систему ШРУСа, можно обойтись малой кровью.

Я же решил узнать, для чего нужна та самая непонятная шайба. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе со всеми элементами. Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы.

Но это уже другая история.

Chevrolet Niva 4х4 Шевроле Нива 2012 года Замена шруса карданного вала

Снятие и замена карданного вала Снятие, а затем и замена кардана на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду. На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение вниз. Под колеса устанавливаются башмаки для подстраховки.

Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки.

Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался. Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне. Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания.

После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении.

Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения. Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.

Порядок установки — обратный снятию. Прежде всего, автомобиль ставится на нейтралку и стояночный тормоз в положение вниз. Под раздаточную коробку подкладывается упор, который можно будет регулировать. Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления.

Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов. Проворачивается кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.

Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки.

Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки крепления не выйдут из щелей во фланце ведущего моста. Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию.

Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало. Теперь необходимо придержать одной рукой вал, а другой выкрутить четыре гайки крепления вала к фланцу раздатки. Вал снят с автомобиля Нива Шевроле. Проводится ремонт или замена на новый, а далее сборка осуществляется в последовательности обратной снятию.

Можно не придерживать вал, а зафиксировать его прочным канатом к днищу автомобиля, ну или воспользоваться помощью друга. Как правильно поставить пыльник на кардане ШРУС? Этот вопрос пестрит своей популярностью на форумах, но к сожалению мало кто уделяет внимания таким пользовательским сайтам. Приобретается новый пыльник, при необходимости два, ведь с обеих сторон расположено по одному изделию.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Слева Триалли, поставил и забыл. Справа Автовазовский. Начались тук-тук-тук при езде особенно вверх с выворотом вправо. Звуки усиливаются. Симптом известный, лезем менять. Краткая инструкция для тех кто еще сомневается менять шпильки в мосту на болты или не менять.

Снимаем колесо, откручиваем нижнюю шаровую, подходящим приспособлением вывешиваем кулак со ступицей-диском. Я использую ремень генератора от Нивы. Цепляю за крепление амма и за 2 шпильки на ступице.

На шрусе откручиваем гайку, снимаем гровер чтобы высвободить больше длинны резьбы, накручиваем гайку обратно. Закручиваем сверху еще одну гайку и зажимая гайку на гайку выкручиваем шпильку. Я попробовал, получается, даже на верхней гайке на половину закрученной. Фото для примера. Либо можно накрутить одну гайку и молотком осадить резьбу на конце шпильки. Заплюснутая резьба не даст скрутиться гайке и выкрутиться шпилька.

Читать дальше: Мицубиси аутлендер отзывы владельцев все минусы 2017

Выкручиваем болты крепления ушей.

Откручиваем лыжу от стабилизатора. Кардан не трогаем.

Откручивание левого уха и лыжи нам нужно для того чтобы немножко можно было покрутить мост при вытаскивании шруса. Проворачиваем по оси вверх правое ухо. Чтобы не мешал привод его можно снять. Для этого нужно расстегнуть хомут, снять пыльник с гранаты. Внутри по краю гранаты есть стопорное кольцо. Поддеваем его, вытаскиваем. Теперь аккуратно вытаскиваем за привод внутреннюю часть и кладем ее аккуратно на нижнюю чашку. Одеваем любую перчатку на гранату с шариками чтобы не разлетелись и не испачкались и вытаскиваем между аммортизатором и пружиной. Если шрус трипоидный, то просто вытаскиваем его обернув чем-нибудь от запачкивания.

Вытаскиваем шрус, смещая мост немного по часовой стрелке если смотреть сверху и немного вниз.

На разбор у меня ушло около получаса. Всем удачи на дороге и вне дорог и тишины в машинах)

зы. сборка в обратной последовательности. На место выкрученных шпилек отлично подходят длинные болты от шаровых.

О ШРУСах водители и не слышали до тех пор, пока на дорогах не появились автомобили с приводом на передние колёса. Прежде крутящий момент колёсам от силового агрегата передавался через карданный вал. При переднем приводе ведущие колёса должны поворачиваться — при наличии кардана это невозможно.

Для передачи крутящего момента и разработали ШРУС (расшифровывается как шарнир равных угловых скоростей). Шарнир стоит и на популярной в России модели Chevrolet Niva.
