Подшипник ступицы на ваз 2114: инструкция по диагностике и замене

Выбор ЗПС

При выборе заднего ступичного подшипника следует ориентироваться на требуемые характеристики и производителей, которые сегодня выпускают подходящие для ВАЗ 2109 ЗПС.

Начнем с характеристик. Выбор следует делать в пользу подшипников, имеющих следующие параметры.

Для задней ступицы используется шариковый, радиально-упорный, двухрядный подшипник закрытого типа.

Теперь поговорим о производителях. Их есть несколько, каждый из которых имеет свои особенности.

Замена

Поскольку результаты проверки показали, что старый задний ступичный подшипник уже свое отработал, ему потребуется замена.

Процедура замены

Многие игнорируют шум и гул ЗПС до определенного времени. Но если не сделать своевременный ремонт, это грозит серьезным проблемам, которые могут обернуться следующими последствиями:

• Первоначально гул и шум будут доставлять дискомфорт из-за своих неприятных звуков. Многие автомобилисты привыкли к комфорту, потому сделают все, чтобы избавиться от шума;
• Если продолжать игнорировать проблемный подшипник, вам в скором времени придется менять не только его, но и всю заднюю стойку. А это серьезные финансовые потери;
• Износ подшипника ведет к нарушению работоспособности ходовой системы. Отсюда машина может вести себя самым непредсказуемым образом, повышая вероятность аварии.

Не шутите с проблемным ЗПС, а лучше сразу при обнаружении признаков его неисправности приступайте к ремонту.

1. После проверки опустите машину на землю, ослабьте затяжку гайки ступицы и болтов, удерживающих колеса.

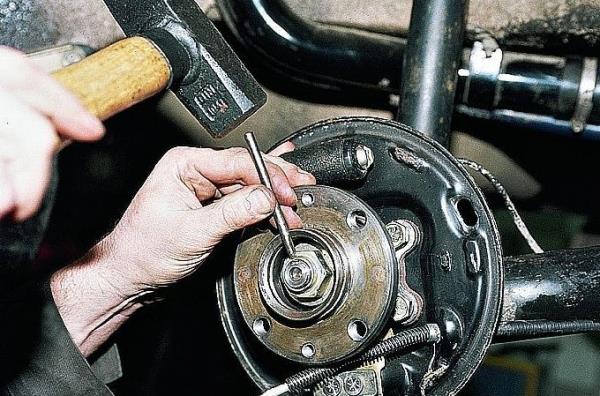

2. Снимите с гайки ступицы декоративный колпачок, после чего расконтрируйте гайку, ослабьте затяжку и торцевой головкой с рычагом для увеличения усилия снимите крепеж. Учтите, затягивают эти гайки с большим моментом, потому придется попотеть.
3. Ослабьте натяжение колесных болтов.
4. Приподнимите с помощью домкрата сторону, с которой начнете ремонт. При этом автомобиль должен стоять в положении первой передачи на КПП.
5. Снимите колесо.
6. Демонтируйте тормозные колодки и барабаны, что позволит вам полностью открутить ступичную гайку и убрать ее в сторонку вместе с упорной шайбой.
7. Теперь вы избавились от всего лишнего, потому можно вооружиться специальным съемником, чтобы выпрессовать с оси ступицу.

Снятие элемента

Вам потребуется тиски, чтобы разместить в них демонтированную ступицу. Без них снять подшипник будет достаточно проблематично

Не забудьте перед эти снять стопорное кольцо.

Используя оправку, съемник, выпрессуйте старый подшипник.

Ступицу крайне важно обработать, промыть, удалив всю грязь. Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам

Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам.

Верните на место стопорное кольцо. Его лучше также заменить, а не использовать старое кольцо.

Запрессуйте на свое законное место ступицу, используя подходящую по диаметру оправку

Прикладывается усилие обязательно по отношению к внутреннему кольцу нового подшипника, а не к наружному.

Вам остается собрать узел, действуя в обратной последовательности. Серьезных сложностей при этом возникнуть не должно.

Последний этап — это обязательная замена старой крепежной гайки ступицы. Использовать старую гайку нежелательно. Установив крепеж, законтрируйте гайку.

Аналогичную операцию проведите со второй ступицей. Специалисты рекомендуют менять подшипники задней ступицы парой, чтобы их износ был одинаковым и равномерным. К тому же, если вышел из строя один подшипник, вскоре за ним последует и второй. К чему откладывать и без того обязательные мероприятия.

Грамотный подход к замене, правильный выбор подшипника задней ступицы в соответствии с заявленными параметрами являются гарантией успешного ремонта вашего ВАЗ 2109. Не затягивайте с решением такой проблемы, иначе она оберется для вас серьезными финансовыми затратами или, не дай Бог, ДТП.

Источники

• http://zamena-podshipnikov.ru/zamena-zadnego-stupichnogo-podshipnika-vaz-2114.html
• http://luxvaz.ru/vaz-2109/293-zamena-zadnego-stupichnogo-podshipnika.html

Этапы самостоятельного ремонта

Весь процесс самостоятельного ремонта, можно условно разделить на несколько этапов, внимательно ознакомившись с которыми, любому владельцу станет понятно, как починить машину, не обладая при этом навыком профессионального автослесаря, достаточно выполнить следующие пункты:

Необходимо загнать автомобиль в помещение с ровным полом, заглушить, включить первую передачу на КПП, подложить под передние колеса упор для безопасности, снять заднее с нужной стороны, предварительно домкратом приподняв машину

Здесь важно учитывать, что ставить на ручной стояночный тормоз транспортное средство нельзя, иначе снять тормозной барабан и разобрать задний ступичный узел будет невозможно.

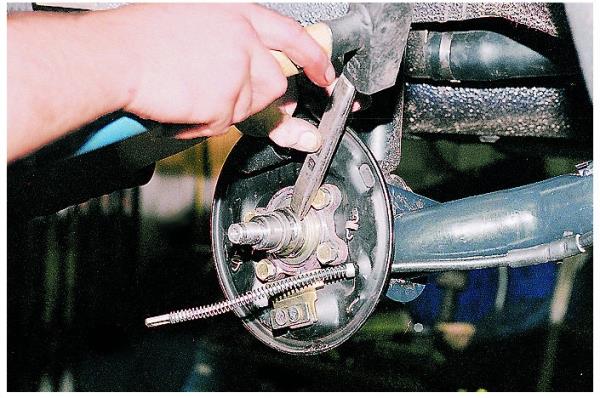

Сняв колесо, приступаем к откручиванию гайки крепления задней ступицы, которая имеет свойство быть сильно затянутой от вращательных осевых нагрузок, поэтому возможно понадобиться приложить максимально возможное усилие для ее срывания. На этом этапе приступают к снятию тормозного барабана. Крестообразной отверткой выкручивают винты, которыми крепится барабан

Затем аккуратно (через небольшой брусок), стучим по барабану молотком с обратной стороны по всей его поверхности (предварительно перед демонтажем, желательно обработать его посадочное место жидкостью WD 40 и обработать корщеткой, что заметно упростит снятие детали)

Крестообразной отверткой выкручивают винты, которыми крепится барабан. Затем аккуратно (через небольшой брусок), стучим по барабану молотком с обратной стороны по всей его поверхности (предварительно перед демонтажем, желательно обработать его посадочное место жидкостью WD 40 и обработать корщеткой, что заметно упростит снятие детали).

Следующим шагом, необходимо демонтировать ступицу с ее оси, для этого необходимо воспользоваться специальный съемником, который аккуратно снимет деталь. Тут стоит учесть, что внутренняя обойма ступичного подшипника может остаться на оси, и выпрессовать ее возможно двумя способами: с помощью ступичного съемника, или применяя зубило, аккуратно сбить молотком.

Далее приступаем к выпрессовыванию самого старого подшипника из посадочного места в ступице, для чего снимаются два стопорных кольца, и на прессе или применяя специализированный съемник удаляем его оттуда. При отсутствии пресса или съемника, можно обойтись молотком, просто аккуратно выбив старый подшипник из узла задней подвески.

Полностью демонтировав старую деталь, необходимо тщательно очистить от грязи все посадочные места и ось на цапфе (грязеотталкивающий щиток задних тормозных колодок), после чего все внимательно осматривается на наличие различных повреждений, и в случае их обнаружения, поврежденный узел надо заменить на новый.
Смазывается посадочное место подшипника и в ступице и на ее оси, далее он аккуратно впрессовывается или забивается молотком через буфер (в основном используют старую обойму подшипника), устанавливаются стопорные кольца на свои места, и собранный узел монтируется на ось, после чего закручивается фиксирующаяся ступичная гайка.
Оставшиеся детали собираются в обратном разбору порядке.

Также смотрите поэтапное выполнение работ с объяснением мастера на видео:

Замена

Второй метод предполагает снятие поворотного кулака. Кроме того, для замены потребуется верстак, он нужен для снятия старого подшипника. При таком снятии будет нарушен развал. Чтобы впоследствии не пришлось ехать на станцию техобслуживания, в процессе замены выполните следующие действия:

1. Прежде чем снять нижний болт стойки и поворотного кулака, нанесите соответствующие метки: отметьте положение болта и положение в стойке поворотного кулака.
2. При осуществлении обратной сборки надо сделать так, чтобы метки четко совпали между собой.

Таким образом, вам удастся внести корректировки в ходовую часть.

В любом случае лучше иметь специальное приспособление для выдавливания и запрессовки ступичного подшипника. Отсутствие съемника значительно усложнит процедуру замены, поскольку в таком случае возникнет необходимость в разборке и выбивании деталей, которые вышли из строя. Из инструментов для замены подшипника вам понадобятся:

• накидные и рожковые ключи;
• накидная головка (для откручивания гайки подшипника);
• баллонный ключ;
• домкрат;
• круглогубцы (для демонтажа стопорных колец);
• ветошь;
• перчатки.

Начинайте с разборки ходовой части. Замена переднего подшипника – более простая процедура, чем заднего. После того как вы подняли колесо, надо ослабить гайки ступицы. Уберите декоративный колпак и извлеките пыльник из гнезда. Наденьте подготовленную накидную головку на гайку и ослабьте ее с помощью рычага и ключа. После этого открутите колесные болты и снимите колесо.

После этого необходимо демонтировать тормозной суппорт. Открутите для этого два болта и отведите суппорт в любую сторону, чтобы он не препятствовал дальнейшей работе. Закрепите его веревкой либо проволокой к нижнему рычагу. Снимите тормозной диск.

После откручивания гайки ступицы надо вытащить переднюю полуось из поворотного кулака. Для этого открутите болты шаровой опоры. Затем демонтируйте саму ступицу.

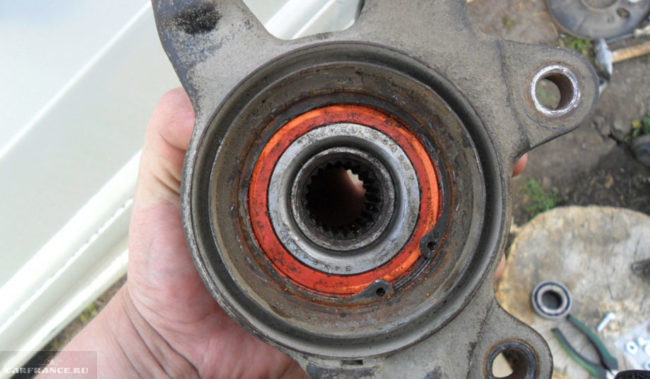

Круглогубцами извлеките стопорные кольца (расположены с двух сторон от подшипника). С помощью съемника необходимо выпрессовать подшипник. Заднюю чашку нужно упереть в поворотный кулак. Передняя должна быть наставлена на обойму.

Если у вас нет съемника, лучше поворотный кулак полностью демонтировать. Подшипник можно выбить при помощи молотка и круглых наставок. Затем поставьте поворотный кулак на место. В посадочное место поместите новый подшипник и произведите обратную сборку.

Нередко автовладельцы в процессе выполнения этой работы сталкиваются с такой проблемой, как невозможность стянуть обойму без повреждений. Может возникнуть такая ситуация, когда обойма старого вышедшего из строя подшипника остается на ступице или (в случае с задним колесом) на оси цапфы. Чтобы осуществить снятие без повреждений и других негативных последствий, лучше всего использовать для этих целей двухлапковый съемник.

Устройство и назначение задней ступицы

Диагностика и ремонт задней ступицы ВАЗ 2109 не требует наличия определённого образования, эта операция по силам многим автолюбителям. Однако для того чтобы выполнить необходимые мероприятия правильно, нелишне ознакомиться с устройством этого узла автомобиля.

Задняя ступица крепится на балке с помощью четырёх болтов.

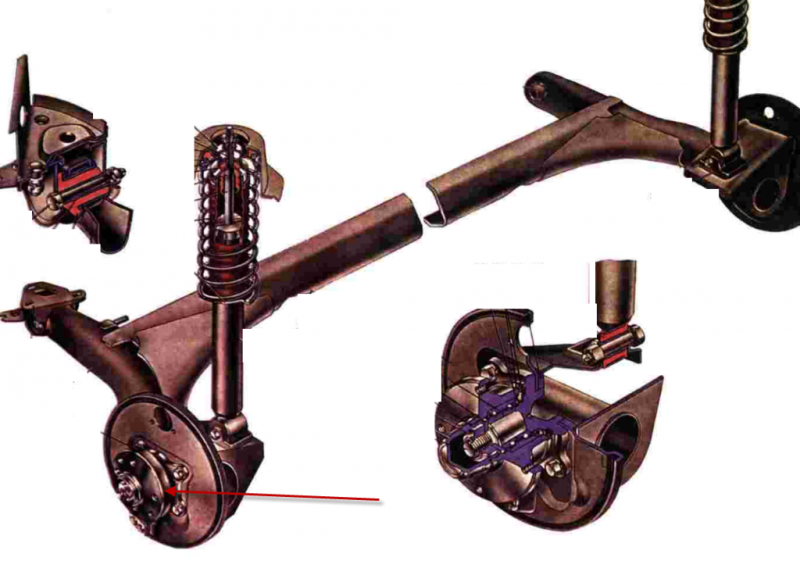

Местоположение задней ступицы в автомобиле ВАЗ 2109

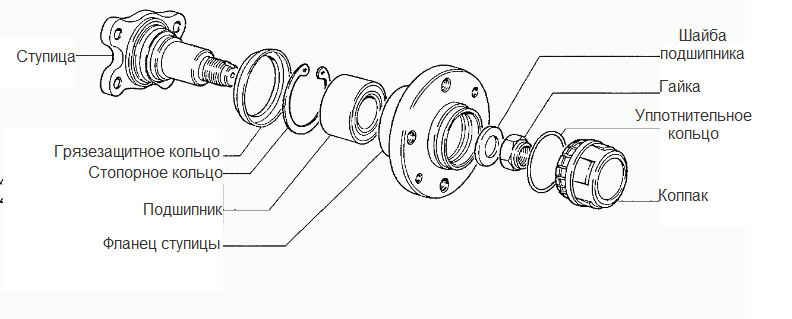

Сама ступица включает в себя несколько составляющих. На рисунке ниже можно увидеть их перечень и взаимное расположение.

Устройство задней ступицы авто

Из представленной инфографики уже можно сделать вывод, что ступичный подшипник представляет собой связующее звено между ступицей колеса и осью транспортного средства. К фланцу ступицы с помощью четырёх болтов крепится колесо, и вся эта конструкция вращается благодаря подшипнику качения.

В задачи, которые поставлены перед ступичным подшипником, входит:

• обеспечение вращение колёс с минимальными потерями на трение;
• бесшумность работы;
• комфортное и лёгкое движение автомобиля;
• надёжность и безотказность;
• большой ресурс эксплуатации.

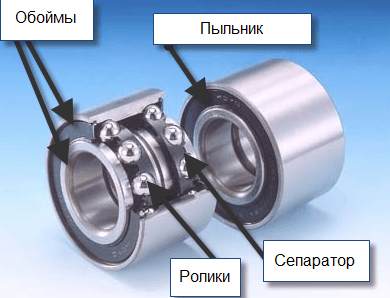

В свою очередь, подшипник представляет собой систему взаимосвязанных частей: обойму, пыльник, ролики и сепаратор.

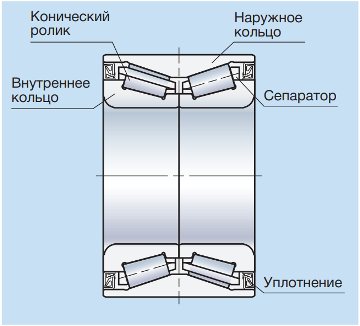

Устройство подшипника качения ступицы

Колёсные подшипники работают в условиях приближенных к экстремальным:

• перепады температур;
• агрессивная среда (дорожные антигололёдные реагенты);
• воздействие влаги;
• удары из-за неровности дорог;
• динамические нагрузки (разгон, торможение, резкие манёвры).

Как затягиваются литые диски?

Для выполнения такой щепетильной процедуры используют специальный инструмент – динамометрический ключ. Также на СТО механики «юзают» пневмогайковерты. А в домашних условиях водители пользуются баллонным ключом.

Обращать внимание в первую очередь следует на диаметр колеса, его ширину, а затем уже на дизайн

Также важно и количество отверстий по ободу. Они должны быть обязательно с конусообразными углублениями, которые нужны для центрирования диска на ступице болтами и гайками

Число таких отверстий может быть разное – от 4 и до 6. У некоторых моделей их больше шести

Они должны быть обязательно с конусообразными углублениями, которые нужны для центрирования диска на ступице болтами и гайками. Число таких отверстий может быть разное – от 4 и до 6. У некоторых моделей их больше шести.

Для разного типа литых дисков затяжка колесного крепежа не одинакова. Отличается она последовательностью действий. Так, диски на 4 отверстия устанавливать надо по схеме 1-3-4-2, а диски с пятью болтами закрепляются в порядке 1-4-2-5-3, ну а для ободов с шестью гайками подойдет вариант 1-4-5-2-3-6.

Правила затяжки дисков

Сначала примерьте диск, убедитесь, что он полностью подходит. Затем наденьте его на выступ в центре ступицы и направьте шпильки в соответствующие отверстия. После чего смело закрутите болты руками настолько сильно, насколько сможете и затяните их потуже баллонным ключом.

Затяжка деталей происходит строго в порядке, который соответствует числу отверстий в ободе.

Установку диска лучше делать на подвешенном колесе. Штатным инструментом затягивается весь крепеж, учитывая момент.

Сняв колесо с домкрата, проводим финальную проверку.

Момент затяжки переднего ступичного подшипника – это усилие, с которым затягивается гайка ступицы. Единицы измерения – Н*М (или кгс*м). Передние подшипники имеют внутренний осевой зазор, который необходим для правильной работы подшипника, а именно:

• предотвращение углового смещения колец;
• снижение трения тел качения и дорожек качения;
• правильное распределение внутренних напряжений на сепараторы и обоймы.
• компенсация теплового расширения.
• увеличение угла контакта для осевых нагрузок.

Читать также: Крышка стола своими руками

В свою очередь, осевой внутренний зазор двухрядного шарикоподшипника — это величина, на которую перемещается внутренние кольца относительного наружного. Для того чтобы осевой зазор был допуске, производится регулировка шарикоподшипника (или роликового), делается это при помощи правильной затяжки гайки ступицы.

Ознакомьтесь с устройством крепления и компоновки подшипника с передней ступицей, а так же с конструкцией ступичного шарикоподшипника.

Так же на видео представлен процесс регулировки люфта уровнем натяжения контргайки:

Необходимые инструменты

Для выполнения работы ничего необычного не требуется – большинство инструментов уже есть в гараже автолюбителя:

• пассатижи (с их помощью необходимо будет демонтировать стопорные кольца);
• торцевой ключ. Если есть весь набор – замечательно, но для данной работы особенно необходим номер «30»;
• накидной ключ. Снова-таки можно использовать набор, но для работы достаточно и одного ключа на «12». Без него не получится снять направляющие штифты с тормозного барабана;
• специальный съемник (необходим для выпрессовки подшипников);
• из дополнительных инструментов может пригодиться молоток, небольшой деревянный брус, монтировка и зубило.

Признаки неисправности

Итак, замена заднего подшипника ступицы ваз 2109 может понадобиться:

• при появлении шума (обычно проявляется в виде сильного гула) или стука в задней части вашего авто;
• появления люфта в подшипнике.

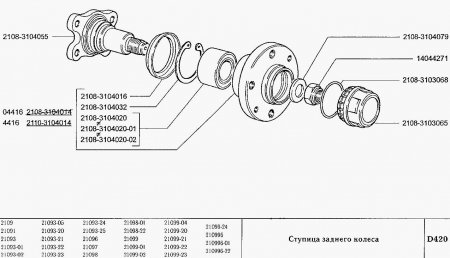

Ступица заднего колеса ВАЗ 2109.

В случае если у вас проявился один из вышеуказанных признаков, необходимо поочередно поднять задние колеса и убедиться в наличии или отсутствии неисправности:

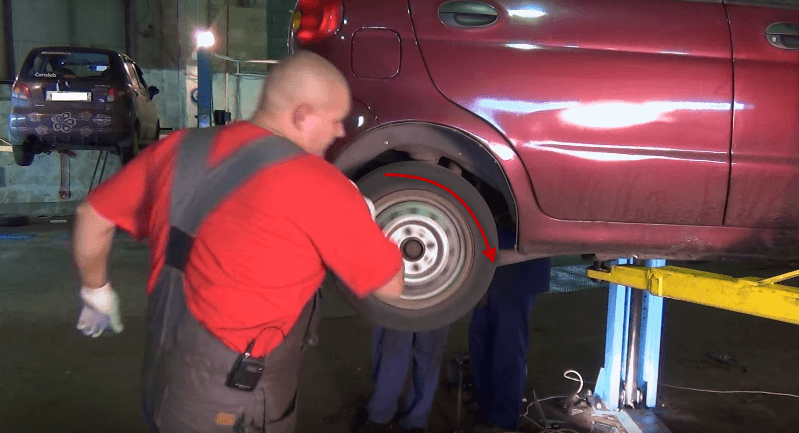

• хорошенько раскрутите каждое из вывешенных колес и послушайте, появляются ли при этом посторонние шумы. Наличие явного гула говорит о проблемах с подшипником;

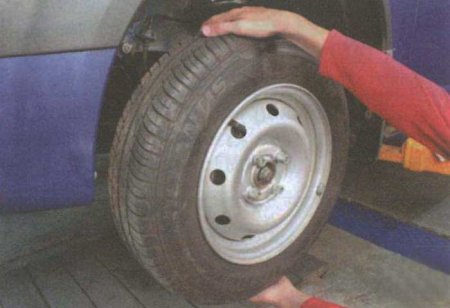

• обязательно проверьте наличие люфта (производится на вывешенном колесе). Для этого возьмитесь за верх колеса и подергайте его от себя и к себе. Если подшипник целый, то колесо люфтить не должно. В противном случае необходимо готовить себя к серьезной работе.

Бывают ситуации, когда времени на ремонт нет. Попробуйте слегка поджать гайку ступицы. Подобная хитрость порой помогает убрать люфт, но ненадолго. В дальнейшем все равно придется производить замену.

Как же проверить ступичный подшипник?

Процедура довольно простая и банальна: после длительной езды нужно дотронутся до того места колеса, откуда исходит посторонний звук. Если оно горячее по сравнению с другой стороной, это первый признак, что нужно менять подшипник.

Можно и более детально провести диагностику. Поднять авто домкратом, перед этим открутив болты колес. Подставить противооткатные упоры, и полностью поднять ту сторону, что проверяете.

Потом нужно взять колесо и покачать его с максимальным усилием. Если будет глухой стук, нужно попросить друга, чтобы он нажал тормоза. Провести процедуру вновь, если стук пропал, значит нужно заменить подшипник ступицы.

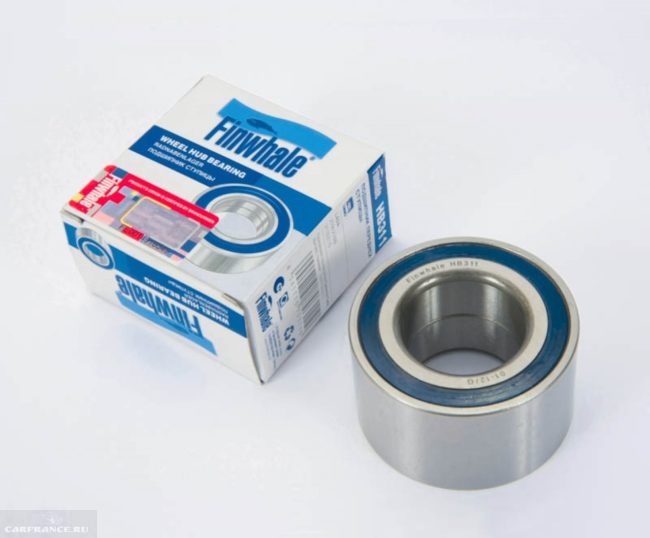

Какой подшипник лучше выбрать?

Эта деталь может быть, как русского, так и иностранного производства. Многие мастера советуют вологодские они не плохого качества и самарские подшипники.

Качество не плохое, и цена значительно меньше. Китайские подделки не рекомендуется брать. Подшипник ступицы имеет размеры 64/34/37 миллиметров.

Что до инструментов, если у вас нету съемника для снятия подшипника передней или задней ступиц машин марки Ваз и тем более нет вообще не какого опыта по ремонту, то в таком случае начинать работу не стоит и необходимо обратится на СТО.

Хотя если есть хоть какие то навыки, то подшипник можно выбить и подручными средствами.

Также понадобится, торцовый ключик (головка) на тридцать и ключи на семнадцать и девятнадцать.

Самостоятельно выбираем задний ступичный подшипник для ВАЗ 2114

В задней ступице установлен радиально-упорный двухрядный шарикоподшипник. Российские производители данного изделия хорошо зарекомендовали себя, но зарубежные аналоги так, же рассматриваются при выборе. Маркировка по ГОСТу 6-256706 С17.

Таблица рекомендуемых производителей

№ п/п	Брэнд	Номер по каталогу	Цена 2020 год, руб	Комплектация
Стопорное кольцо	Защитный колпак	Гайка	Инструкция
1	VBF Россия	2108-3104020	500	—	—	—	—
2	SPZ Россия	2108-3104020	520	—	—	—	—
3	SKF Швеция	VKBA1307	1900	2	—	+	+
4	FAG Германия	545312A	600	—	—	—	—

Перед покупкой запчастей, уточняйте технические характеристики, и размеры ступичных подшипников ваз 2114. Остерегайтесь подделок, параметры изделия приведены в таблице. Так же не рекомендуется приобретать запчасти других, малоизвестных брендов

Таблица размеров подшипника и технических характеристик

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр	mm	30
Внешний диаметр	mm	60
Высота колец	mm	37
Грузоподъемность динам-ая	kH	30,1
Грузоподъемность статич-ая	kH	25,9
Частота оборотов	об/мин	6500
Осевой зазор	mm	0,06-0,09
Тип стали	—	ШХ-15
Твердость колец и шаров	HRC	61-65
Вид смазки	—	Литол-24 (С17)
Момент затяжки	H*M	220
Шероховатость колец	Ra	0.32
Вес	г.	435

Способы выявить неисправность внутреннего ШРУСа

Оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам.

В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении. Особенно чётко сигнализирует шарнир о необходимости замены при преодолении ям, канав, сугробов. Изношенный шарнир будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в том, что замена ШРУСа ВАЗ 2114 или ВАЗ 2115 необходима, можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращать колёса в подвешенном состоянии, когда внутренний ШРУС значительно искривляется, тогда и проявляется тот самый шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом ШРУСа, и приступать к его замене.

Для работы нам понадобится:

• два гаечных ключа «на 17», ключ «на 19» и «на 12»;
• универсальный ключ, предназначенный для снятия колеса «на 30»;
• съёмник для выпрессовки рулевого наконечника;
• домкрат;
• кусок провода или верёвки;
• смазка (ШРУС-4 или её аналог);
• молоток и плоскогубцы;
• новый внутренний ШРУС (Lada 21082215056 или аналоги LYNX CI4601, FINWHALE FJ228, SCT RT209 ).

Средняя стоимость ШРУСа на ВАЗ 2115 будет 1300 руб. (цена на весну 2017)

1

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса «башмаки».

2

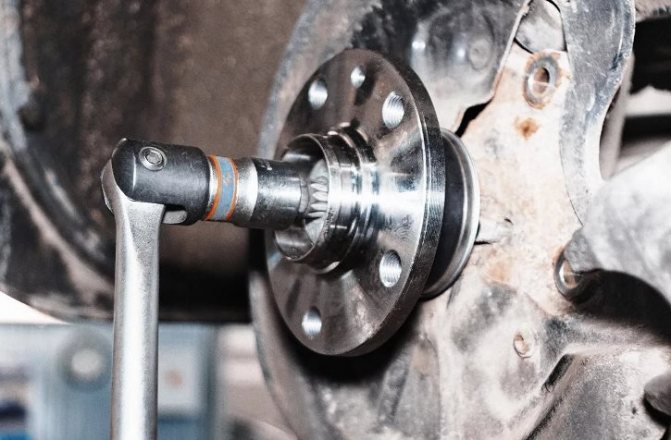

Отворачиваем ключом «на 30» гайку подшипника передней ступицы.

3

Поддомкрачиваем автомобиль.

4

Затем откручиваем и снимаем колесо.

5

Подставляем колесо под автомобиль…

6

… и опускаем автомобиль, для придачи ему большей устойчивости.

7

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

8

И один внизу.

9

Берём плоскую отвёртку и разводим тормозные колодки.

10

Снимаем тормозной суппорт вместе с колодками и установочной скобой (держателем).

11

Подвязываем конструкцию так, чтобы она не висела на тормозном шланге.

12

Ключом «на 19» откручиваем гайку рулевого наконечника.

13

Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага.

14

И выпрессовываем рулевой наконечник.

15

Ключом «на 17» откручиваем два болта шаровой опоры.

16

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

17

Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

18

Рывком выдёргиваем вал с гранатами.

19

Если не выходит с коробки, помогаем отвёрткой.

20

Если не сливали масло из коробки, то можно заткнуть отверстие ветошью, чтобы масло не вытекало.

21

Пассатижами за выступ разжимаем большой хомут и, поддев отвёрткой, разъединяем его.

22

Снимаем остатки пальника со ШРУСа.

23

Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

24

С помощью молотка выбиваем старый ШРУС из вала привода колёс.

25

Ветошью очищаем вал от старой смазки.

26

Снимаем старое стопорное кольцо с вала.

27

Надеваем новый пыльник.

28

Надеваем новое стопорное кольцо.

29

Достаём новый ШРУС.

30

Выдавливаем в полость шарнира 80 см3 смазки (ШРУС-4) или его аналог.

32

Устанавливаем на вал новый ШРУС.

33

Приставляем выколотку из мягкого металла к торцу гранаты…

34

…с помощью молотка забиваем шарнир на вал.

35

Поддев отвёрткой пыльник, натягиваем его на ШРУС.

36

Устанавливаем хомут, чтобы конец застёжки хомута был направлен против хода движения авто.

37

Обжимаем хомут плоскогубцами.

38

Аналогично устанавливаем малый хомут.

39

Устанавливаем новое стопорное кольцо на ШРУС.

40

Вынимаем ветошь, вставляем вал с гранатой в коробку.

41

Собираем всё в обратной последовательности.

Как поменять ступичный подшипник на ваз 2114 передний

Как показывает практика, чаще всего причиной выхода из строя ступичного подшипника становится слишком длительный эксплуатационный срок этой детали. Как и другие запчасти, подшипники имеют ограниченный срок службы, а потому наступает момент, когда они требуют замены. Об износе этой детали свидетельствует характерный звук, напоминающий гудение. При обнаружении такого признака лучшим решением будет замена ступичного подшипника в автомобиле ВАЗ-2114.

Предварительно убедитесь в том, что именно подшипник нуждается в замене. После того как вы совершите достаточно длительную поездку на автомобиле, дотроньтесь рукой до участка колеса, от которого издается гудение. Если эта область намного горячее, чем другая сторона колеса, значит, подшипник действительно требуется заменить. Еще один способ проверки заключается в следующем.

С помощью домкрата автомобиль надо поднять, открутить колесные болты. Поднимать нужно только ту сторону, откуда издается звук. Приподнятое колесо надо с большим усилием покачать. Если при этом слышится глухой звук, надо попросить кого-либо нажать на тормоз и снова покачать колесо. Если шум исчез, значит, проблема именно в подшипнике, и его необходимо заменить.

Замена

Первый способ заключается в том, что замена осуществляется без демонтажа поворотного кулака. Однако без съемника тут не обойтись. Главный плюс такой методики заключается в отсутствии необходимости регулировки развала-схождения. Однако такой способ замены один из самых неудобных. Для обратного монтажа машину потребуется загонять на смотровую яму.

Второй метод предполагает снятие поворотного кулака. Кроме того, для замены потребуется верстак, он нужен для снятия старого подшипника. При таком снятии будет нарушен развал. Чтобы впоследствии не пришлось ехать на станцию техобслуживания, в процессе замены выполните следующие действия:

1. Прежде чем снять нижний болт стойки и поворотного кулака, нанесите соответствующие метки: отметьте положение болта и положение в стойке поворотного кулака.
2. При осуществлении обратной сборки надо сделать так, чтобы метки четко совпали между собой.

В любом случае лучше иметь специальное приспособление для выдавливания и запрессовки ступичного подшипника. Отсутствие съемника значительно усложнит процедуру замены, поскольку в таком случае возникнет необходимость в разборке и выбивании деталей, которые вышли из строя. Из инструментов для замены подшипника вам понадобятся:

• накидные и рожковые ключи;
• накидная головка (для откручивания гайки подшипника);
• баллонный ключ;
• домкрат;
• круглогубцы (для демонтажа стопорных колец);
• ветошь;
• перчатки.

Начинайте с разборки ходовой части. Замена переднего подшипника – более простая процедура, чем заднего. После того как вы подняли колесо, надо ослабить гайки ступицы. Уберите декоративный колпак и извлеките пыльник из гнезда. Наденьте подготовленную накидную головку на гайку и ослабьте ее с помощью рычага и ключа. После этого открутите колесные болты и снимите колесо.

После этого необходимо демонтировать тормозной суппорт. Открутите для этого два болта и отведите суппорт в любую сторону, чтобы он не препятствовал дальнейшей работе. Закрепите его веревкой либо проволокой к нижнему рычагу. Снимите тормозной диск.

Круглогубцами извлеките стопорные кольца (расположены с двух сторон от подшипника). С помощью съемника необходимо выпрессовать подшипник. Заднюю чашку нужно упереть в поворотный кулак. Передняя должна быть наставлена на обойму.

Если у вас нет съемника, лучше поворотный кулак полностью демонтировать. Подшипник можно выбить при помощи молотка и круглых наставок. Затем поставьте поворотный кулак на место. В посадочное место поместите новый подшипник и произведите обратную сборку.

Нередко автовладельцы в процессе выполнения этой работы сталкиваются с такой проблемой, как невозможность стянуть обойму без повреждений. Может возникнуть такая ситуация, когда обойма старого вышедшего из строя подшипника остается на ступице или (в случае с задним колесом) на оси цапфы. Чтобы осуществить снятие без повреждений и других негативных последствий, лучше всего использовать для этих целей двухлапковый съемник.

«Лапками» необходимо зацепить обойму с разных сторон, а посередине вкрутить шток. Он должен упираться в центр оси цапфы. В таком положении удастся стянуть старый подшипник с места. Эта разновидность съемника достаточно широко распространена среди автолюбителей и мастеров автосервиса. Найти его можно практически в любом автомагазине.

Про страну производителя

Многие стараются покупать детали именно Европейских стран, таких как Германия, Франция и т.д. Некоторые автолюбители смотрят только на Японские, Американские фирмы. Если человек слышит Китай, Корея, Малайзия, то шарахается как от «прокаженного». Ребята это не совсем правильно, серьезные производители, такие как – SKF, FAG и другие, имеют производства по всей планете, ровно также как и в Китае. Качество и технологии на всех заводах одинаковые, например у китайского SKF, по статистике брак 1 из 1 000 000 экземпляров, который обязательно отберут, ведь тестирования очень жесткие. Так что если это серьезная фирма – НЕ СТОИТ БОЯТЬСЯ СТРАНУ! Покупайте бренд!

Процесс замены ступичного подшипника

Теперь, когда все элементы изучены, можно перейти непосредственно к самому процессу замены. Для совершения ремонтных операций необходимо подготовиться, а именно – собрать необходимый инструментарий. Что же понадобиться: набор всевозможных ключей и головок (лучше всего в арсенале иметь набор инструментов, где есть все), круглогубцы (лучшим вариантом являются – для снятия стопорных колец), баллонный ключ, домкрат, новая деталь, ветошь, а еще не помешает пара перчаток.

Когда автомобилист во всеоружии, можно преступить непосредственно к рассмотрению последовательности действий направленных на замену подшипника:

1. Устанавливаем автомобиль на яму или эстакаду.

2. Проводим демонтаж переднего колеса.

3. Снимаем защитный колпак ступичного подшипника.

4. Откручиваем гайку ступичного подшипника.

5. Демонтируем тормозной барабан с суппортом в сборе. Суппорт, чтобы не снимать полностью, можно отсоединить и отвести в сторону, или же подвесить на стойку.

6. Открутив крепления, вынимаем шаровую опору с поворотного кулака.

7. Вынимаем шрус с посадочного места ступицы.

8. Теперь, необходимо открутить нижние крепления телескопической стойки.

9. Далее, поворотный кулак освободился от всех креплений, и ее можно снять.

10. Выпрессуем ступицу с поворотного кулака.

11. Следующим этапом становиться выпрессовка непосредственно самого подшипника.

12. Сначала, демонтируем стопорное кольцо, которое ограничивает подшипник.

13. Устанавливаем ступицу в тиски так, чтобы не повредить.

14. Далее, ставим выколотку и молотком бьем по ней, пока не выпадет центральная часть подшипника.

15. С другой стороны ступицы необходимо демонтировать второе стопорное кольцо.
16. Теперь, при помощи оправы выпрессовываем то, что осталось от подшипника.
17. Смазываем внутреннюю поверхность ступицы моторным маслом. Делается это для того, чтобы запрессовка проходила легче.
18. С одной стороны устанавливаем стопорное кольцо.

19. При помощи тисков проводим запрессовку нового подшипника.

20. Ставим стопорное кольцо с другой стороны.
21. Запрессуем ступицу в подшипник.
22. Дальнейшую сборку необходимо проводить в обратном порядке.

Выбор подшипника

Почти все запасные части к автомобилям Лада имеют, как оригинал, так и аналоги. В этом случае, подшипник передней ступицы становится не исключением. Рассмотрим, все варианты покупки данной детали.

Оригинал

2108-3103020 – оригинальный каталожный номер заводского подшипника передней ступицы для ВАЗ-2114. Производит данную запасную часть завод АвтоВАЗ.

Так выглядит оригинальный подшипник уже в ступице

Стоимость составляет 1500 рублей.

Аналоги

Наименование производителя	Каталожный номер	Стоимость, в рублях
Febest	DAC34640037	600
Genoparts	GOP 3027	650
Master-sport	2108-3103020-ST-PCS-MS	700
Cx	CX 080	750
Finwhale	HB311	750
Optimal	801 442	750
PFI	PW34640037CS	800
SCT	SCP 1306	900
NK	752315	1000
Flennor	FR890331	1000
Herzog	H10 1205	1200
Pilenga	PW-P 9050	1200
Moog	LA-WB-11546	1200
SNR	R172.03	1500
Trialli	CS 745	1500
Coram	KTCR008	1500
Patron	PBK1306	1700

Ступичный подшипник производства Finwhale

Какой подшипник выбрать?

В настоящее время коробка автомат приобретает все большую популярность, но приверженцев механической трансмиссии остается достаточно много. Важнейший узел механической коробки передач — выжимной подшипник сцепления. Благодаря техническому прогрессу эта деталь подверглась большим имениям. Вместо механических подшипников, разводящих диски сцепления благодаря механической связи, пришли гидравлические. В этих узлах функцию троса выполняет гидравлическая магистраль, они имеют более сложную конструкцию, но при этом обладают высокой надежностью.

Таким образом, на автомобильном рынке представлены два вида выжимных подшипников:

• роликовые, использующий жесткую связь собственных тяг;
• гидравлические, передающий усилие благодаря гидравлике.

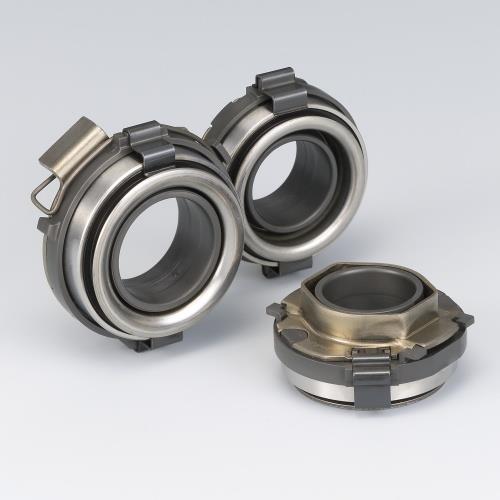

На фото изображены примеры.

Ценовая политика

Выбирая детали на замену при ремонте сцепления, в том числе и выжимного подшипника на Ваз 2114, необходимо убедиться в качестве изделия, выяснить его производителя, ознакомится с сертификатами, подтверждающими качество. Этому придается большое значение, так как недорогие детали быстрее ломаются, что потребует повторного ремонта. Опытные водители давно пришли к выводу, что недорогие аналоги не могут выдержать нагрузок, предусмотренных для автомобиля Ваз 2114.

Таким образом, экономить на комплектующих не стоит

При покупке новых изделий надо обращать внимание как на цену, так и на качество, которое должно подтверждаться сертификатами. На первом месте должно стоять качество, так как надежные комплектующие обеспечат безопасность на дороге. Разница в цене обычно не столь высока, чтобы рисковать своей жизнью

Ниже приведена таблица примерных цен на выжимной подшипник.

Разница в цене обычно не столь высока, чтобы рисковать своей жизнью. Ниже приведена таблица примерных цен на выжимной подшипник.
