Как сделать замену задней стойки ваз-2110 своими руками

Проставки задних стоек

Так случается, что груженая «десятка» задевает за подкрылки колесами заднего хода. Для увеличения клиренса и решения этой проблемы автолюбителями монтируются т.н. проставки задних стоек ВАЗ 2110, которые размещаются между нижней плоскостью амортизаторов и кронштейнами заднего траверса (балки).

При увеличении заднего клиренса происходят изменения следующих характеристик автомашины:

• позиция РД (регулятора давления) заднего контура тормозов;
• вектор направления света передней оптики;
• кастор (угловое расстояние осевого наклона поворота передней колесной пары в продольном сечении).

Если две первых позиции подлежат саморегулировке, то угловое расстояние необходимо устанавливать на специализированном предприятии.

Инструкция по замене передних стоек ВАЗ 2110

Автомобиль ставится на ровной площадке, страхуется противооткатными упорами, зажимается ручной тормоз. Затем поддомкрачиваем авто и снимаем нужное колесо. В целях безопасности подкладываем снятое колесо с брусьями под корпус авто и чуть-чуть ослабляем домкрат, чтобы машина плотно сидела на брусьях. Снимаем переднюю стойку в последовательности, как показано на фото ниже:

Чтобы немного ослабить гайку М19 штока амортизатора снимаем колпачек стакана. Затем ослабляем три верхние гайки М14 крепежа стойки

Подготовка к демонтажу, ослабление гаек крепежа стойки к стакану

Шток амортизатора на верхнем конце может быть с прорезью или квадратным. Держим шток или отверткой,или ключом и слегка отворачиваем(«подрываем») гайку его крепления

Ослабление гайки штока амортизатора

Во избежание повреждения выводим из кронштейна на стойке тормозной шланг вместе с держателем

Снятие тормозного шланга

Далее отворачиваем гайки, крепящие стойку на поворотном кулаке

Подготовка стойки к разобщению с поворотным рычагом

Необходимо удалить шплинт на гайке крепления шарнира рулевого наконечника к стойке

Расшплинтовка гайки шарнира рулевого наконечника

Отвернув гайку крепления наконечника, специальным прессом выводим наконечник из конусного гнезда

Выпрессовка шарнира рулевого наконечника

Специальной бронзовой выколоткой выбиваем болты,крепящие стойку к поворотному кулаку, и затем выводим его из щек стойки вниз

Разобщение стойки с поворотным кулаком

Слегка ослабленные еще перед разборкой три гайки крепления амортизационной стойки к стакану теперь отдаем полностью и выводим стойку через колесную арку наружу как показано на фото в начале статьи

Удаление трех гаек крепежа стойки

https://youtube.com/watch?v=SPDtgYaZxLE

Вынутую стойку зажимаем в гаражных тисах с медными губками,устанавливаем съемник для стяжки и снятия пружин стойки. Равномерно стягиваемпружины, пока они не перестанут давить на опорные чашки. Отдаем полностью гайку штока и по очереди разбираем и достаем все детали стойки – опору, чашку, буфер хода, пыльник. Меняем поврежденный амортизатор на новый, а сборку стойки и ее установку на автомобиль производим точно в обратной последовательности.

Важно: после замены стоек необходимо сделать на компьютерном стенде автосервиса развал-схождение колес

Демонтаж пружин передней стойки специальным съемником

Всем удачи на дорогах!

Разборка и сборка узла

Замена задних стоек ВАЗ 2110 проводится на любой ровной площадке на улице или в гараже, смотровая яма здесь не нужна. Чтобы осуществить разборку узла, необходимо приготовить такие инструменты и приспособления:

• домкрат;
• деревянная подставка нужной высоты;
• ключ накидной изогнутый размером 19 мм для откручивания штока;
• набор ключей рожковых стандартных размеров;
• стандартный слесарный инструментарий (пассатижи, молотки, отвертки);
• ключ колесный;
• смазка аэрозольная WD-40;
• перчатки, ветошь.

Работы по сборке и разборке лучше вести в перчатках, чтобы избежать мелких травм при ослаблении либо затяжке резьбовых соединений. Замена задних стоек 2110 начинается с разборки со стороны багажного отделения авто. Нужно снять крепеж заднего сидения и открутить ремни безопасности, а также демонтировать все мешающие декоративные панели. Прикипевшие резьбовые соединения опрыскиваются универсальной смазкой WD-40. Дальнейшая последовательность работ выглядит так:

1. Откручивается верхняя опора задней стойки. Для этого изогнутым накидным ключом на 19 мм откручивается гайка, а шток удерживается специальным или рожковым ключом. В машинах ВАЗ 2112 есть возможность откручивать гайку ключом рожковым на 19 мм.
2. Ослабляются колесные болты, автомобиль поднимается домкратом и колесо снимается. Не забудьте зафиксировать авто подручными противооткатными средствами.
3. Под днище ВАЗ подставляется деревянная опора, а домкрат освобождается и устанавливается под ступицу заднего колеса.
4. Ключами на 17 и 19 мм откручивается нижняя опора задней стойки, извлекается болт и она вынимается в сборе с пружиной.

Для замены амортизатора узел придется разобрать окончательно. Понадобится снять пружину, верхнюю опорную шайбу, пыльник с верхней крышкой и буфер хода сжатия. Затем все эти детали переставляются на новую стойку. Резиновая распорная втулка тоже меняется независимо от того, стучит она во время езды или нет.

Обратная сборка никаких сложностей не вызывает. Только в начале надо проявить ловкость, чтобы завести шток обратно в верхнее отверстие. Затем нижнее крепление стойки совмещается по отверстиям путем поджатия ступицы снизу домкратом. Болт ставится на место и закручивается, после чего производится остальная сборка.

Иногда старые стойки подлежат реставрации и могут служить запасным вариантом на случай поломки новых. Ремонт амортизатора возможен, если он не получил механических повреждений корпуса, шток не согнут, а масла из него вытекло совсем немного. Движение штока должно оставаться свободным, без заедания, в противном случае амортизатор подлежит утилизации. Помните, что реставрация редко дает хороший эффект, примерно половина отремонтированных стоек довольно быстро выходит из строя.

В любом автомобиле, включая и ВАЗ-2110, важными элементами, основное предназначение которых основано на поглощении энергии, передающейся во время езды кузову, являются стойки.

Как задние, так и передние стойки, помогают снижать колебания при езде на неровных дорогах. А так как состояние дорожного покрытия в нашей стране, к сожалению, удовлетворительным назвать нельзя, данные элементы подвергаются сильным нагрузкам, что и выводит из строя стойку.

Продолжать эксплуатировать машину с изношенными стойками, специалисты ни в коем случае не рекомендуют, так как анализируемый элемент отвечает не только за комфортную езду, но и безопасное передвижение. Среди самых основных задач, которые должны выполнять стойки следует выделить следующие:

1. Продление эксплуатационных характеристик ходовой автомобиля.
2. Исполняют роль амортизаторов во время езды.
3. Помогают создать комфортные условия для водителей и пассажиров, особенно если поездка осуществляется по неровному дорожному покрытию.
4. Если ремонт и установка амортизаторов будет проведена верно, пружины установлены правильно, автовладельцы смогут самостоятельно свести к минимуму тормозной автомобильный путь и предотвратить колебание кузова при подпрыгивании машины.

Почему выходят из строя сайленблоки задней балки?

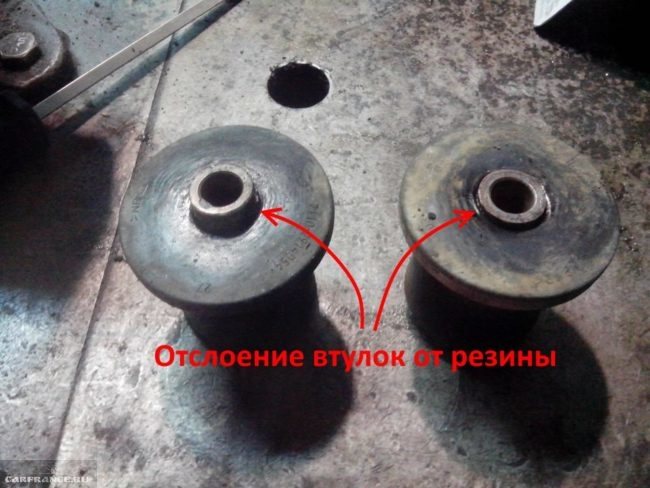

В процессе эксплуатации происходит отслоение резиновой детали от металлической втулки.

Сама резина деталей, которая отлита с втулками из металла, должна выдерживать огромные нагрузки, но время разрушает резину.

Кроме того, если детали будут установлены с перекосом, или качество ох окажется низким, что часто случается, то сайленблоки могут быстро выйти из строя. Кроме того, на долговечность деталей влияют следующие факторы:

1. Главным фактором, который влияет на ресурс заведомо качественных сайленблоков, является стиль езды . Если не обращать внимания на ямы и прочие неровности, то в подвеске в первую очередь пострадают именно они.
2. Развал-схождение тоже влияет на ресурс шарниров . Если его периодически не делать, то изменяться углы установки колёс, что приведёт к неправильной работе подвески.
3. Резина не слишком долговечная, особенно если на её поверхности попадает масло и прочие технические жидкости . В этих случаях поверхность сайлентов покрывается трещинами, которые могут привести к разрывам.

Что нужно учитывать при замене

Сайлентблоки ВАЗ-2108 и ВАЗ-2110 визуально кажутся совершено одинаковыми, на самом деле их посадочные размеры различаются.

Существует несколько секретов и рекомендаций, принимая во внимание которые, можно добиться более долговечной эксплуатации шарниров задней подвески:

1. Не стоит пытаться установить на ВАЗ-2110 сайленблоки от «девятки» . Хотя они внешне практически идентичны, «девяточная» запчасть на пару миллиметров меньше. Поэтому установка этого элемента на «десятку» недопустима. А вот наоборот сделать можно, приложив немного больше усилий при запрессовке.
2. Плановую замену резиновых шарниров подвески нужно проводить не менее чем через 40–50 000 км пробега.
3. При выходе из строя одного сайленблока, лучше поменять и другие , которые находятся рядом с ним. Это избавит владельца от повторного ремонта, необходимость в котором может возникнуть через несколько тысяч км.

Как установить новую стойку

Теперь нужно поставить на ВАЗ-2110 заднюю стойку. Обязательно установите новый амортизатор, пружину, отбойник, подушки, опорную шайбу. Зафиксируйте подушки на пружине изолентой или проволокой. Все изделия, которые изготовлены из резины, необходимо менять. Далее нужно выполнить следующие действия:

1. Установите стойку в сборе на свое место, попадите штоком в отверстие стакана.
2. Подожмите амортизационную стойку при помощи задней балки. Для этого можно использовать длинный лом или домкрат.
3. Установите в кронштейн на балке нижнюю пружину амортизатора.
4. Вставьте болт и наживите гайку.
5. В верхней части наживите гайку крепления штока амортизатора.

Цена задней стойки ВАЗ-2110 около 1000-1200 рублей (стоковый вариант). Комплект обойдется около 2500 руб. (без подушек, пыльников, пружин). На левой и правой стороне автомобиля работы проводятся одинаково. По завершении ремонта необходимо установить колесо, опустить автомобиль и проверить состояние всех резьбовых соединений. Желательно затягивать гайки после того, как установите автомобиль на колёса. Необходимо, чтобы подвеска машины была под нагрузкой.

Замена амортизаторов

Инструменты и материалы, которые вам понадобятся

1. Прямая отвертка; 2. Специальный ключ для удержания штока стойки; 3. Гаечные (рожковые и накидные) ключи размеров от 6 до 22 мм; 4. Головки размеров от 12 до 22 мм; 5. Специальный съемник шаровых пальцев наконечников рулевых тяг; 6. Специальное приспособления для сжатия пружины передней стойки; 7. Растворитель ржавчины WD-40.

Замена передних амортизаторов

Процедура замены передних амортизаторов:

1. Откручиваем гайки крепления верхних опор амортизаторов к верхней чашке кузова в моторном отсеке: 2. Освобождаем верхние опоры; 3. Освобождаем наружные наконечники рулевых тяг (специальным съемником для наконечников рулевых тяг); 4. Откручиваем болты крепления нижней части передней стойки от поворотного кулака; 5. Вынимаем стойку; 6. Разбираем-собираем стойку; 7. Производим сборочные работы.

Выкручиваем верхнюю гайку штока

Работы начинаем с верхней гайки штока амортизатора, которую можно открутить только при помощи специального ключа для штока или ключа на 6 мм. Без этого контр-ключа шток вместе с гайкой будут проворачиваться внутри стакана амортизатора. Но зачастую и ключ «на 6» не помогает, поэтому предпочтителен тот самый, специальный, который можно взять на время у знакомого механика.

Снимаем амортизационную стойку в сборе

У того же приятеля механика следует попросить на время работ и специальное приспособление, удерживающее пружину стойки при разборе. Или это может быть набор специальных струбцин или захватов. Без такого съемника или набора вся ваша работа пойдет на смарку, заменить амортизаторы на вашей ВАЗ-2110 вы не сможете. После того, как вы освободили шток амортизатора, следует освободить верхнюю опору (подшипник), ее держат три гайки сверху кузовной чашки.

Прежде, чем приступить к нижней опоре, следует отсоединить наружный наконечник рулевой тяги от стойки. Зачатую шаровый палец наконечника бывает прикипевшим, именно для этого вам понадобится либо специальный съемник, либо та самая жидкость WD-40 и увесистый молоток. Еще механики применяют специальную выколотку из мягкого металла, чтобы не повредить резьбу рулевого шарового пальца.

Нижнее крепление стойки к поворотному кулаку цапфы передней ступицы состоит из двух болтов, один из которых – эксцентриковый, его посредством в автомобиле регулируется, в частности, развал передних колес ВАЗ-2110.

Освобожденная стойка вынимается.

Чтобы заменить вкладыш стойки (собственно амортизатор), вам как раз и понадобится приспособление или приспособления, которые стянут и зафиксируют в сжатом положении пружину стойки.

Процесс извлечения задних амортизаторов

Процедура замены задних амортизаторов:

1. Откручиваем гайки крепления верхних опор амортизаторов к верхней чашке кузова в салоне (багажнике); 2. Откручиваем нижние болты крепления задних амортизаторов к задней балке; 3. Вынимаем стойку; 4. Разбираем-собираем стойку; 5. Производим сборочные работы в обратном порядке.

Процедура та же за исключением необходимости сжимать и фиксировать пружину. Изогнутым накидным ключом 17 мм откручиваем верхнюю гайку стойки, удерживая шток специальным контр-ключом. Снимаем пружинную и опорную шайбы и верхний вкладыш-подушку штока, снизу откручиваем болт крепления стойки к задней балке. Стойка вынимается. Также проводим ревизию всех резинометаллических соединений и заменяем новыми при необходимости.

После вмешательства в конструкцию передней подвески, следует произвести регулировку развала схождения управляемых колес ВАЗ-2110. После вмешательства в конструкцию задней подвески, инспекция развала-схождения – не требуется.

Признаки неисправности задних стоек Ваз 2110

Основными признаками износа стоек на автомобиле Ваз 2110 можно считать:

• биении руля;
• усиленной вибрации кузова  на «гребенке» именно на  стороне; поврежденной стойки;
• уходу авто с прямолинейной траектории движения;
• ненормальному заносу при вхождении в повороты;
• увеличенному тормозному пути;
• появлению стуков в  стойке, что свидетельствует о ненормальной работе клапанной группы амортизатора;
• наличию подтеков, т.е.  вытеканию  масла.

К чему это  может привести не своевременная замена стоек на Ваз 2110:

• Во-первых, за 1.5-2 тыс. км пробега можно просто «разбить» опорные подшипники передних стоек;
• Во-вторых,  вкупе с  посредственной балансировкой передних колес, происходит усиленный неравномерный износ шин, порой даже  «буграми», потому что колесо «прыгает» на дороге во время движения авто; Разбиваются подшипники ступиц, ну а их цена и  работа по замене  сегодня составляет приличную сумму;
• В-третьих, увеличение тормозного пути  напрямую связано с безопасностью эксплуатации авто, когда несколько метров или долей секунды могут решить вопрос ремонта кузова или его деталей не в пользу  автовладельца;
• В-четвертых, снижается ресурс  работы тормозных колодок, идет их неравномерный износ,  опять же –  вопрос безопасности, ну и  как следствие – непредвиденные расходы на  их вынужденную замену.

Основные причины стука в задней подвески Ваз 2110

Стуки в задней подвески Ваз 2110 возникают по разным причинам, потому в этом следует разобраться более детально.

1. Если при движении по неровному участку наблюдаются стуки, амортизаторы, судя по всему, Вышли из строя. Единственное решение — замена на новые.
2. Если вы видите, что резиновые втулки рычагов износились, меняют подвески.
3. При осадке пружины она обязательно подлежит замене.
4. Стук — это вероятно признак слабой фиксации амортизатора или износа втулок проушин, выполненных из резины.
5. При перегрузке задней подвески или ее повреждения также возникает стук.
6. Если разрушились втулки рычагов подвески, задняя ось смещается, появляется стук.
7. Когда стук наблюдается от рычагов подвески, рекомендуется их заменить на новые.
8. Определить стуки можно и по загруженности задней части. Разгрузите багажник и не садите никого на второй ряд. Так проще разобраться, в чем причина — амортизаторах или пружинах.

Виды амортизационных стоек

Выбор амортизационных стоек зависит от качества и вида покрытия дорог и стиля управления автомобилем:

• Гидравлические (масляные) устройства стоек хорошо подходят для надежного и комфортабельного движения в пределах города или вне его. Но, наличие в компенсационных камерах смеси воздуха является их основным недостатком: нулевая эффективность амортизатора при невысоком уровне воздуха; если переизбыток последнего, амортизаторы тоже не надежные. Процесс сжатия выполняется без сопротивления. Это способствует тому, что эффективность таких устройств снижается, к тому же они имеют плохую теплоотдачу. При перемещении по грунтовой дороге, где происходит частое и резкое движение поршня, провоцируется образование кавитационных пузырьков. В результате этого может возникнуть вспенивание масла. Достоинством таких стоек является низкая цена и небольшие габариты.
• Для удержания автомобиля при перемещении на высокой скорости, значительной нагрузке и непрерывном движении лучше использовать на ВАЗ 2112 задние стойки газовые. Это наиболее жесткая конструкция амортизаторов. Увеличение ударной нагрузки на автомобильный кузов снижает комфорт для водителя и пассажиров. К тому же стоимость их достаточно высокая.
• Компромиссный вариант масляных и газовых стоек – двухтрубные газонаполненные стойки. Это достаточно мягкие устройства, отлично проявляющие себя при движении с большой скоростью по пересеченной местности, где неровное покрытие дороги. Газовый подпор с невысоким давлением исключает закипание масла и эффективно способствует гашению колебаний. Стойки подобного вида наиболее долговечные и надежные устройства.

Замена задних стоек авто ВАЗ 2112

При выборе задних стоек необходимо учитывать, что заменять дешевую нужно будет значительно чаще, чем дорогую.

Совет: замена задней стойки на ваз 2112 лучше когда выполняться попарно: правая и левая устанавливаются от одной компании-производителя. Вид стоек и задних и передних лучше иметь одинаковый для всех (масляные или газовые).

Когда выполняется замена задней стойки ваз 2112 обращается внимание на качество опоры. Она должна обеспечивать:

• Бесшумность при работе.
• Возможность изменения высоты автомобиля.
• Гарантию не менее четырех лет, без учета величины пробега.

Ремонт задних стоек ВАЗ 2112

Совет: Очень часто на ВАЗ 2112 задняя стойка ремонту не подлежит. Это может привести к опасности перемещения автомобиля по дороге.

Стойку на автомобиль можно установить своими руками. Для этого необходимо чтобы строго соблюдалась инструкция и порядок установки. Снятие задней стойки:

• В районе расположения задних арок разбирается багажный отсек.
• Удаляется колпак защищающий верхнее крепление стойки.
• Ослабляются гайки удерживающие шток амортизатора в верхней части. Для этого автомобиль фиксируется от перемещения, домкратом поднимается задняя часть автомобиля и снимается колесо.
• Раскручивается и вынимается болт нижнего крепления задней стойки.

Раскручивание нижнего крепления задней стойки

•  Откручиваются гайки фиксирующие верхнее крепление стоек.
• Движением вниз стойка вынимается. Общий вид узла показан на фото.

Задняя стойка

• Когда на ВАЗ 2112 снятие задней стойки выполнено, ее разбирают.
• Все детали устройства необходимо тщательно промыть керосином.
• Проверяются изделия визуальным осмотром на наличие трещин, задиров, вмятин.
• При обнаружении любых дефектов лучше если на ВАЗ 2112 замена задней стойки будет выполнена на новую. Не допускается выполнять сварочные работы на изделии, что может привести к потере ее работоспособности.

Установка новых стоек

Как заменить задние стойки ВАЗ 2112 хорошо видно на видео. Все работы по установке новых задних стоек выполняются в обратной последовательности.

Так же на нашем ресурсе Вы можете узнать как заменить передние стойки. Предварительно на новую стойку необходимо надеть:

• Буфер, обеспечивающий ход сжатия.
• Кожух, совместно с верхней крышкой.
• Втулку распорную.
• Амортизаторную подушку.
• Шайбу опорную.
• Пружину.

Совет: Часто возникают трудности попадания в кузов автомобиля вытянутым штоком амортизатора в верхнее отверстие. Облегчить процесс может использование резинового бензинового шланга длиной 15 сантиметров, который, имея хорошую гибкость, свободно проходит в отверстие корпуса автомобиля. Даже при смещении штока относительно кузовного отверстия при опускании корпуса автомобиля шток попадет на свое место, следуя за шлангом.

• Шток амортизатора устанавливается в верхнее отверстие.
• Стойка поджимается балкой.
• Вставляется в крепление балки нижняя часть задней стойки.
• Фиксируется нижнее крепления узла.
• Устанавливаются колеса.
• Автомобиль опускается.

Обзор стоек ВАЗ 2110-2112

Разновидностей задних стоек, которые подойдут для замены в автомобилях ВАЗ 2110-2112, около десятка, если не больше, поставляемых как отечественными производителями, так и импортируемыми в нашу страну из-за границы. Причем, большинство из них не отвечает заводским характеристикам стоковых стоек от ВАЗ 2110. Оригинальные стойки поставляются ТМ СААЗ под каталожными номерами 2110-2915004 и 2110-2915004-01.

К сожалению, сложно назвать оптимального производителя, ведь каждый автомобилист сам решает для себя, что важнее. Зачастую, добиться комфорта при езде по неровной дороге можно лишь жертвуя управляемостью и наоборот. Именно с точки зрения идеального компромисса между этими двумя характеристиками и существуют различные ценовые предложения стоек от разных производителей.

Передние и задние стойки LADA 2110

С точки зрения конструктивных особенностей вам предстоит выбирать между более простыми и дешевыми масляными (гидравлическими) амортизаторами и более технологичными газовыми и газо-масляными. Справедливости ради стоит отметить, учитывая ценовую политику, масляные амортизаторы среди автомобилистов считаются, все же, более предпочтительными.

Если же говорить, сколько может стоить задний амортизатор ВАЗ 2110, здесь вам рекомендуем полагаться на следующие цифры:

• одна стойка стоит около 1700-2300 руб/шт;
• самостоятельная замена пружины стойки обойдется вам в 2000-2500 руб;
• буферы сжатия стоят относительно недорого — приблизительно 350-400 руб/шт.

Процесс замены задних амортизаторов

Выбор новых деталей

Амортизатор задний для автомобиля ВАЗ 2112 приобрести несложно, в любом автомагазине выбор достаточно большой. Вопрос в том, какого типа стойку выбрать. Их существует 2 вида :

• обычные гидравлические (масляные);
• газомасляные (газовые).

Детали первого типа дешевле и значительно мягче отрабатывают неровности дороги. Когда автомобиль эксплуатируется без особых нагрузок и при спокойном стиле езды, то масляные амортизирующие элементы могут прослужить довольно долго при условии, что вам не попадется подделка. Газомасляные амортизаторы дороже и ведут себя жестче, что улучшает управляемость машиной и является несомненным плюсом при агрессивном стиле езды. Кроме того, они дольше служат при эксплуатации с повышенными нагрузками.

Чтобы избежать покупки некачественных изделий неизвестных производителей, стоит выбирать продукцию брендов, отлично зарекомендовавших себя на дорогах России:

• СС 20 (Самарский завод, РФ);
• Kayaba;
• Monroe;
• Sachs.

В то же время необходимо учесть, что изделия этих марок чаще всего подделываются в подпольных мастерских. Поэтому лучше покупать детали у официальных торговых представителей этих производителей. То же касается пружин ВАЗ 2110, которые иногда меняются вследствие усадки от нагрузок.

Менять их поодиночке бессмысленно, вы только зря потратите деньги и время на замену. Эксплуатация старой стойки вместе с новой приведет к быстрому износу последней. «Подгулявшая» деталь будет отрабатывать неровности гораздо хуже новой, отчего на нее ляжет двойная нагрузка. Исключение — ситуация, когда в силу разных причин вышел из строя новый амортизатор, установленный недавно. Тогда есть смысл заменить только его.
