Мотор 3uz-fe

Данная модификация силового тойотовского агрегата устанавливалсь на автомобили премиум класса японского рынка, а также США и Европы.

Оснащались следующие модификации марки Toyota:

• Crown Majesta (седан). На Тойоту Кроун Маджеста мотор серии UZ устанавливался до 2009 года.
• Celsior (лимузин);
• Soarer (кабриолет);
• Super GT;
• Toyota Supra GT500 Race Car.
• 2006-2008 Lexus SC 430 GT500 Race Car (спортивный автомобиль).

Оснащались следующие модели марки Lexus:

• Lexus седан GS430;
• Lexus кабриолет SC430;
• Lexus SC430 GT500 Race Car (спорт авто);
• Lexus LS430.

Двигатель 3uz имеет базу мотора 1uz-FE 4-х литрового, которую создали еще в 1989 году, в Японии. В Японии автомобильным заводом Honda Motors в этом же году начали выпускать двигатели ZC DOCH.

Блок 3уз и 1уз одинаковый. Материал блока: алюминий. Форма мотора — V-образная с углом осей цилиндров 90 градусов. Материал гильз цилиндров: чугун.

Отличия 3UZ и 1UZ:

	1UZ	3UZ
Диаметр цилиндров	87,5 мм	91 мм

Из-за увеличения диаметров поршней, толщина стенок, соответственно, уменьшилась, потому что габаритный размер этой части ДВС остался прежним.

Поршни также увеличились в диаметре. Шатуны двигателя 3UZ-FE имеют длину 146 мм и вес 581 грамм. Шатуны стали легче и изготавливаются методом ковки.

Изменена форма ГБЦ: были увеличены диаметры впускных и выпускных каналов. На впускных распредвалах установлена система распределения фаз — клапан VVTi. Также были изменены прокладки головки блока цилиндров (ГБЦ). Болты крепления головки БЦ начали делать прочнее.Кроме этого, новый двигатель 2000 года — 3UZ-FE имел впускной коллектор с изменяемой длиной ACIS. ACIS — это система изменения геометрии, расшифровывается аббревиатура так: Acoustic Controlled Induction System. Установлены другие фильтры и коллектор другой формы.

Была усовершенствована топливная система, система охлаждения ДВС. Начали устанавливать электронную дроссельную заслонку. Свечи зажигания начали ставить иридиевые, а также новые катушки зажигания.

Привод 3UZ-FE — ременный газораспределительного механизма (ГРМ). Менять ремень следует каждые 100 000 км пробега. Если порвется ремень ГРМ, погнутся клапана.

Когда начали производить мотор 3UZ, модели первой серии 1UZ и второй 2UZ также выпускались. 1UZ был объемом 4,0 литра. Двигатель 2UZ был объемом 4,7 литра и был из чугуна.

Последний в своей линейке, 3UZ начал вытесняться в 2006 году новым видом двигателя 1UR V8 объемом 4,6 литров. Таким образом, 3UZ выпускался с 2000 по 2006 гг. Поколение двигателей UZ сменилось на UR в 2010 году.

Тюнинг

Характеристики двигателя 1UZ FE улучшаются путем перепрограммирования блока управления. Более глубоким вариантом доработки является установка компрессора типа Рутс с приводом от коленчатого вала. Дальнейшее повышение мощности возможно путем установки турбокомпрессоров с радиатором охлаждения сжатого воздуха.

Компрессор

Для моторов выпускаются специальные наборы, содержащие компрессор, набор установочных деталей и оригинальный впускной коллектор. Примером такого комплекта является Eaton M90. Дополнительно потребуется приобрести регулятор подачи топлива и прямоточную выхлопную систему (вместе с коллекторами). Механический компрессор обеспечивает давление наддува на уровне 0,4 бар, повышающее мощность до 320-330 л.с.

Для дальнейшего увеличения давления потребуется заменить поршневую группу, что обеспечит снижение степени сжатия до 8,4-8,6. Параллельно устанавливаются усиленные шпильки крепления головок и система подачи топлива с увеличенной производительностью. Рекомендуется установка промежуточного охладителя воздуха и выхлопных труб с увеличенным диаметром. Доработанные подобным образом агрегаты развивают до 400-420 л.с. при давлении наддува 0,7 бар.

Турбина

Для повышения мощности возможна установка компрессоров с приводом от потока выхлопных газов. Версия турбо собирается на основе описанной выше конфигурации с доработанной поршневой группой. Впускной коллектор может быть в составе набора, но встречаются и самодельные конструкции. Обязательным условием является применение радиатора для охлаждения сжатого воздуха. Дополнительно устанавливаются регуляторы степени наддува, система смазки нагнетателя, новый блок управления и термоизоляционные щитки. Мощность доработанных агрегатов составляет 450-470 л.с.

Возможно применение двойной турбины, что обеспечит повышение отдачи до 500 л.с. и выше. Примером набора является двойной кит Garrett VNT25. Устройства Twin Turbo монтируются на двигатель, оборудованный доработанной поршневой со сниженной степенью сжатия. Ресурс силового агрегата зависит от качества сборки и технического обслуживания, а также от интенсивности эксплуатации.

Обслуживание

В перечень регламентных работ входят:

1. Срок службы моторного масла составляет 10 тыс. км или 1 год. Используются жидкости на синтетической основе, соответствующие вязкости 5W-30 (5W-40), 10W-30 (10W-40 или 10W-50). Емкость картера составляет 5,0 л. Одновременно с маслом требуется замена фильтра.

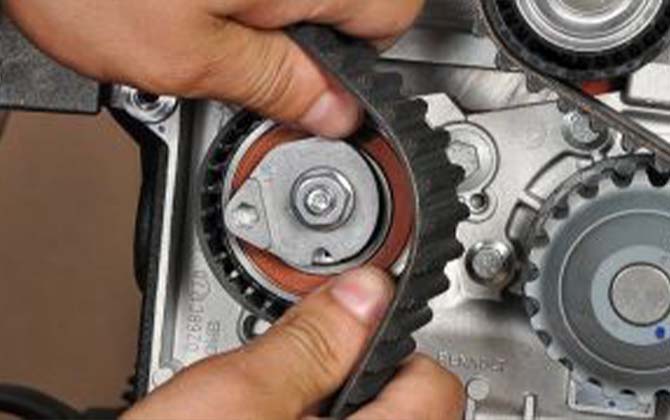

2. Замена ремня привода газораспределительного механизма силового агрегата выполняется каждые 150 тыс. км. Рекомендуется производить замену немного раньше. На шестернях и картерах имеются метки, по которым выставляются фазы. Вместе с ремнем меняется помпа.

Для моторов выпуска до 1995 года применяются свечи с платиновым покрытием электродов. Версия с фазовращателем оснащается свечами с иридиевыми наконечниками.

Описание

Несмотря на то, что материалом, из которого изготовлен двигатель, является алюминий, весит он около 160 кг. Головок блока цилиндров в нем две, и выполнены они из того же самого материала. Распредвалов, соответственно, четыре, по два на каждую головку. Общее количество клапанов – 32. Примечательно, что клапана не имеют гидрокомпенсаторов, а периодическая регулировка осуществляется специальной шайбой.

Данные о долговечности агрегата подкрепляются видом материалов, из которого изготовлены поршня – сплав алюминия и кремния, что позволяет иметь очень низкий коэффициент расширения.

Шатуны и коленвал из стали – тоже фактически не имеют предела в ресурсе при своевременном обслуживании двигателя. Привод газораспределительного механизма является ременным, ремень в свою очередь приводит в движение распредвалы и помпу.

В отличие от своего последователя двигатель 1uz fe имеет огромный плюс в том, что при обрыве ремня ГРМ не происходит загибания клапанов, соответственно, исключена их замена. Система зажигания является бесконтактной и включает в себя две катушки и два распределителя.

Этапы модернизации

Качественными изменениями 1995 года была доработка двигателя в пользу облегчения поршней и увеличения степени сжатия, которые привели к подъему мощности до 261 л. с.

Но уже через два года вышла перспективно другая модификация агрегата 1uz fe vvt i, основным отличием которого была замена системы изменения распределения фаз на VVt I. Степень сжатия после модификации уже составила 10,5:1 вместо 10,4:1 и произошло увеличение мощности до 300 л. с.

Изменения произошли и в системе зажигания. Распределители зажигания заменены датчиками Холла, и начинают применяться индивидуальные катушки.

Бонусом комфортного вождения у автомобилей, оснащенных данными силовыми агрегатами, является 4-ступенчатый автомат – долгожитель, и позднее, более продуманная 5-ступенчатая АКПП.

Агрегатировала автоматами V-образные «восьмерки» для Toyota знаменитая японская компания Aisin. Отличительным минусом этого вида мотора является загибание клапанов при обрыве ремня ГРМ, к которому приводит неисправность помпы из-за дополнительных нагрузок при нагревании двигателя.

Обслуживание

В целом, чтобы избежать неприятностей с непредвиденными поломками, нужно соблюдать стандартные к обслуживанию 1uz fe vvt i правила:

• Замена масла производится один раз на 10 000 км пробега, при этом желательно менять и фильтр, несмотря на увеличение доливки масла на 300 мл.
• Ремень ГРМ требует замены через 100 000 км пробега. При этом, нужно помнить не только о правильности положения меток, но и о том, что гидронатяжитель не включен в общую систему смазки, поэтому его можно повредить при неправильном снятии ремня.
• Ну и, конечно же, замена свечей. Если двигатель 1uz fe требует свечи NGK BKR6EP-11, то VVt I уже нуждается в иридиевых DENSO SK-20R11.

Любые работы по обслуживанию моторов лучше производить в специализированных автосервисах, т. к. владелец авто, не имеющий специальных навыков и умений по ремонту этих сложных агрегатов, может приобрести себе дополнительные как временные, так и финансовые затраты из-за некачественного или попросту неправильного ремонта двигателя.

Характеристики двигателя Toyota 1UZ-FE Crown, Aristo, Лексус LS 400 / GS 400

Параметр	Значение
Конфигурация	V (90°)
Число цилиндров	8
Объем, л	3,968
Диаметр цилиндра, мм	87,5
Ход поршня, мм	82,5
Степень сжатия	10
Число клапанов на цилиндр	4 (2-впуск; 2-выпуск)
Газораспределительный механизм	DOHC
Порядок работы цилиндров	1-8-4-3-6-5-7-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	188,3 кВт — (256 л.с.) / 5600 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	353 Н•м / 4400 об/мин
Система питания	Распределенный впрыск с электронным управлением MFI
Рекомендованное минимальное октановое число бензина	95
Экологические нормы	Евро 2
Вес, кг	220

Проблемы

При грамотном техобслуживании 1UZ-FE не доставляет автовладельцам «головной боли». Требуется лишь делать замену масла каждый 10 000 км пробега и менять ремни ГРМ, а также свечи зажигания через 100 000 км.

Силовые части мотора достаточно долговечны. Однако агрегат содержит много навесных элементов, которые при использовании могут изнашиваться ранее положенного срока. В новых версиях наиболее «капризна» бесконтактная система зажигания, которая при малейших поломках требует только профессионального вмешательства и не терпит самодеятельности.

Еще один проблемный элемент – это водяная помпа. На неё постоянно воздействует изгибающийся момент ремня, и помпа утрачивает герметичность. Владельцу авто требуется регулярно проверять состояние данного элемента, иначе ремень ГРМ может в любой момент оборваться.

Эволюция

В 1995 году мотор 1UZ-FE был доработан. В цилиндрах была повышена компрессия до значения 10.5 bar, также были, хоть и не существенно, доработана конструкция поршней и шатунов. Целью данных доработок было уменьшение веса всей конструкции. Доработки не прошли бесследно и мотор получил дополнительные 5 лошадиных сил и 10 ньютон крутящего момента.

В 1997 году мотор был доработан еще раз, но уже гораздо существеннее. Больше всего на работу мотора повлияли новые распределительные валы с фирменной Тойотовской системой VVT-i. Также был переработан впускной коллектор. В новой версии он был усилен и выполнен из алюминия. Из конструкции зажигания убрали трамблер, он был заменен на полностью электронную систему зажигания. На каждый цилиндр была установлена катушка, а трамблер сменили датчиками Холла

Последней, но не по важности стала увеличение степени сжатия еще на одну десятую. Все эти доработки позволили 1UZ-FE V8 увеличить мощность на 30 лошадиных сил и развить крутящий момент до внушительных 407Нм

Описание двигателя 1UZ-FE

Дебют силового агрегата состоялся в 89г, двигатель UZ V8 сошёл с конвейера для монтажа на Lexus «LS-400» и собрата Тойота «Celsior», выпускаемого для Японского рынка. Со временем мотор оценили, как следствие, изделие начали устанавливать на другие марки машин. Благодаря простой идентификации, присущей Toyota, не составляет труду понять, о чем говорит маркер двигателя.

«1UZ FE» трактуется следующим образом:

• «1» – серия силовой установки, используется для внутреннего использования;
• «U» – обозначение линейки силовой установки;
• «Z» – тип горючего, применяемого для питания мотора;
• «F» – обозначение группы, приводящей в действие клапана «узкая» фаза;
• «E» – тип управления вводом горючего (электронное).

Благодаря характеристикам, присущим мотору, изделие с достаточной мощностью, что бы использоваться на тяжёлой технике. Объём силовой установки равен четырём литрам, сечение камеры 87,5мм, ход вытеснителя 82,5мм компоновка V8, угол развала 90°. С такими показателями двигатель кажется тяжёлым, но это не так, поскольку остов, выполнен из комбинации сплавов алюминия с другими металлами, вес «пустого» агрегата приблизительно 165кг.

Коленчатый вал монтирован на пяти подшипниках скольжения, изделие стальное. Привод распределительных валов и помпы осуществляется зубчатыми ремнями. Улучшенной тепловой отдаче помогают вытеснители, в алюминиевый материал которых включён кремниевый состав. Пониженное расширение вытеснителей делает возможным уменьшить зазор между изделием и поверхностью камеры, а это улучшает характеристики двигателя 1UZ FE.

Остов мотора укомплектован двумя головками и двумя распределительными валами на каждой. Механизм распределения газов ременной, выпускные клапана активируются зубчатой передачей. Характерно, что обрыв ремня не сказывается на состоянии тридцати двух клапанов. Кроме того, в двигателе нет гидравлических компенсаторов, поэтому клапана регулируются шайбой.

Мотор «1UZ-FE»:

База мотора и компоновка с претензией на «спорт». Серийное изделие выдавало 256 лошадей при импульсе 353 Нм и сдавливании 10:1. В 95г установку модернизировали, установлено электронное зажигание, вытеснители и шатуны облегчили. Полученный результат выдавал 261 лошадь, при импульсе 363 Нм и сдавливании 10,3:1.

Моторы, 97г выпуска с распределительным механизмом VVT-i, кроме того, выросло сдавливание до 10,6:1. Показатель мощи 290 лошадей при импульсе 407 Нм. Это было серьёзной заявкой, тем более, что регулировка блока поднимала мощь до 301 лошади и 421 Нм.

Усилия конструкторов оценили, в период 98-00 год двигатель 1UZ FE неоднократно вошёл в перечень «моторов года».

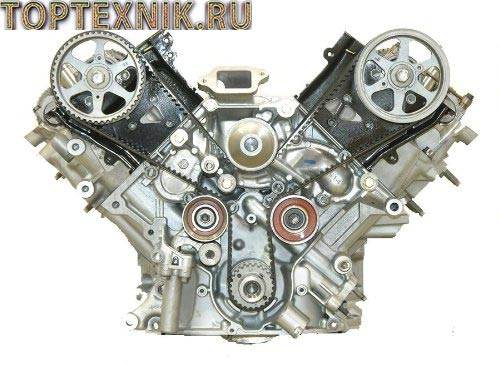

Привод механизма распределения газов:

Особенности конструкции

Двигатель 1UZ представляет собой 8-цилиндровый V-образный бензиновый агрегат, оснащенный электронной системой впрыска бензина EFI. Ряды цилиндров расположены под углом 90°. Блок изготовлен из алюминиевого сплава, применены тонкостенные чугунные гильзы цилиндров. Коленчатый вал установлен на 5 коренных опорах, имеющих индивидуальные крышки. Блок предусматривает только продольное расположение силового агрегата в моторном отсеке. Вес двигателя в сборе с навесным оборудованием не превышает 165 кг.

Поршни изготовлены из алюминиевого сплава с добавкой кремния. Степень сжатия на ранних моторах составляет 10,0. После первой модернизации она увеличилась до 10,4, а после второй — до 10,5. В качестве топлива рекомендуется использовать бензин с октановым числом 95 и выше. Днища поршней ранних моторов имеют выемки под клапаны. С началом выпуска двигателя с регулятором фаз днища стали плоскими. Обрыв ремня на этих моторах вызывает удар поршней и клапанов, после которого требуется капитальный ремонт.

На моторе — 2 головки цилиндров, изготовленные методом литья из алюминиевого сплава. Схема газораспределения предусматривает использование 2 впускных и 2 выпускных клапанов на цилиндр. Привод выполняется 2 распределительными валами, установленными в головках блоков. Клапаны впуска и выпуска размещены по разным сторонам головки. Вращение механизма газораспределения осуществляется от коленчатого вала при помощи зубчатого ремня. На поздних моторах установлена система VVTi, обеспечившая регулировку углов открытия клапанов впуска.

Особенностью двигателей является отсутствие гидравлических компенсаторов зазоров между кулачками и стержнями клапанов. Настройка выполняется путем установки сменных шайб. Конструкция шатунов на моторах, выпущенных после 1994 года, отличается от предыдущего поколения. Детали имеют меньший вес при несколько увеличенном расстоянии между осями коренного и шатунного подшипника.

Выпускные коллекторы оснащены каталитическими нейтрализаторами отработавших газов. Поздние версии мотора удовлетворяли требованиям Евро-2. Впускной коллектор оснащен системой регулировки геометрии.

Система зажигания на ранних версиях мотора бесконтактная; оборудована 2 катушками и 2 распределителями. Позднее на месте распределителей появились датчики Холла; каждый цилиндр получил отдельную катушку. Система охлаждения принудительная, циркуляция антифриза выполняется помпой. Для привода навесного оборудования применен поликлиновый ремень.

Силовые агрегаты завоевали репутацию надежных и долговечных узлов. Toyota никогда официально не публикует данных о ресурсе двигателей. Но на практике моторы 1UZ выдерживают без капитального ремонта пробеги более 450 тыс. км.

Неисправности и ремонт

Двигатель 1UZ не имеет врожденных дефектов; возникающие поломки являются следствием нормального износа узлов и деталей:

1. Выход из строя клапанов системы VVTi. Ремонт заключается в замене детали
2. Трещины чугунного выпускного коллектора. Узел не ремонтируется, подлежит замене.
3. Попадание заслонок регулировки геометрии впуска внутрь цилиндра. Дефект возникает из-за разбалтывания креплений детали. Необходимо периодически (через 120-150 тыс. км) проверять фиксацию узлов.
4. Течь жидкости из системы охлаждения возникает из-за трещин на патрубках, радиаторе или при выходе из строя помпы. Радиатор можно запаять, остальные детали требуется заменить на новые.
5. Шумная работа клапанов указывает на необходимость регулировки зазоров. Большинство владельцев проводят настройку при пробеге 250 тыс. км и более.

Надежность, проблемы и ремонт двигателя Toyota 2UZ 4.7 л.

В 1998 году появился наиболее крупный представитель семейства UZ под названием 2UZ. Неспешно этот мотор стал вытеснять большую рядную шестерку 1FZ. В отличие от собратьев в виде 1UZ и 3UZ, мотор 2UZ-FE получил чугунный блок цилиндров, для увеличения надежности и долговечности. Вместе с тем диаметр цилиндров возрос до 94 мм, применен коленвал с ходом поршня 84 мм. В итоге получился довольно низовой двигатель рабочим объемом 4.7 литра.

Головки блока цилиндров алюминиевые, двухвальные, с 4-мя клапанами на цилиндр. Первые версии не оснащались системой изменения фаз газораспределения VVTi и имели мощность 230-232 л.с.  С 2005 года эти двигатели получили систему VVTi и мощность увеличилась до 270-280 л.с.
На 2UZ используется зубчатый ремень ГРМ, замена которого требуется каждые 100 тыс. км.

Выпускался двигатель 2UZ до 2011 года, когда уступил место более новому 1UR-FE.

Проблемы и недостатки двигателей Toyota 2UZ 4.7 л.

Семейство двигателей UZ вышло крайне удачным и беспроблемным, эти моторы не имеют конструктивных просчетов и недостатков. Нормальная эксплуатация с регулярным обслуживанием и использованием качественного масла, оградит вас от мысли о состоянии мотора. Ресурс двигателей 2UZ-FE более 500 тыс. км.

Эволюция

В 1995 году мотор 1UZ-FE был доработан. В цилиндрах была повышена компрессия до значения 10.5 bar, также были, хоть и не существенно, доработана конструкция поршней и шатунов. Целью данных доработок было уменьшение веса всей конструкции. Доработки не прошли бесследно и мотор получил дополнительные 5 лошадиных сил и 10 ньютон крутящего момента.

В 1997 году мотор был доработан еще раз, но уже гораздо существеннее. Больше всего на работу мотора повлияли новые распределительные валы с фирменной Тойотовской системой VVT-i. Также был переработан впускной коллектор. В новой версии он был усилен и выполнен из алюминия. Из конструкции зажигания убрали трамблер, он был заменен на полностью электронную систему зажигания. На каждый цилиндр была установлена катушка, а трамблер сменили датчиками Холла

Последней, но не по важности стала увеличение степени сжатия еще на одну десятую. Все эти доработки позволили 1UZ-FE V8 увеличить мощность на 30 лошадиных сил и развить крутящий момент до внушительных 407Нм

История мотора

В первые данные силовые агрегаты были выпущены в 1989году. На тот момент выпускала их компания Tahara plant. Идеей для создания серии UZ была потребность в мощных двигателях для тяжелых спортивных автомобилей премиального класса. Но самый первый 1UZ FE был установлен в, на то время, новый седан Toyota Celsior. Одновременно с этим мотор устанавливался компанией Lexus в новый седан с индексом LS400.

После дебюта мотора в двух первых моделях, он получил широкое распространение в моделях:

1. Crown.
2. Aristo.
3. Soarer.

1. SC 400.
2. GS 400.

Разобрать буквенное обозначение можно следующим образом. Каждый индекс обозначает один из 5 параметров мотора.

1. 1 — номер агрегата внутри серии;
2. U — условное обозначение линейки;
3. Z — вид топлива — бензин;
4. F — стандартный ряд мощности;
5. E — распределенный впрыск с электронным управлением.

Тир мотора определен требуемой производительностью, для больших и тяжелых автомобилей премиум сегмента. Для соответствия потребностям был, создал двигатель FE с объемом цилиндров 4 литра. Такой объем обеспечивают 8 цилиндров имеющих V-образную компоновку и 90-а градусный угол развала.

Стоит отметить такой факт, как то, что данная серия моторов никогда не устанавливалась с механическими коробками передач. В 1998 году двигатель вошел в 10-ку лучших моторов на рынке США по версии известного журнала «Ward’s AutoWorld magazin». Данный мотор оснащался системой VVT-i.

Несмотря на такую компоновку блока имеет достаточно приемлемые размеры. Коленвал имеет 5 опор, а шатуны – сдвоенную конструкцию. В свою очередь приводящимися в движение алюмокремниевыми поршнями. Соотношение геометрических размеров близко к квадрату, именно за счет этого двигатель получился таким удачным.

Благодаря тому, что блок двигателя выполнен из алюминия, мотор вписался в сравнительно малый вес в 220 кг. Мощность данного мотора около 260 лошадиных сил.

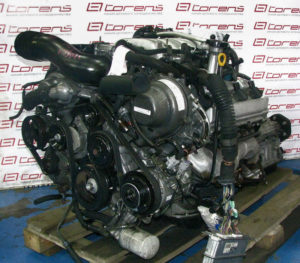

Двигатель 3UZ-FE

Toyota 3UZ-FE
Производитель	Toyota Motor Corporation
Код двигателя	3UZ-FE
Тип	бензиновый
Объём	4292 см3
Максимальная мощность	290 л. с., при 5600 об/мин
Максимальный крутящий момент	441 Н·м, при 3400 об/мин
Конфигурация	V8
Цилиндров	8
Клапанов	32
Диаметр цилиндра	91 мм
Ход поршня	82,5 мм
Степень сжатия	10,5
Охлаждение	жидкостное
Клапанной механизм	DOHC
Материал блока цилиндров	алюминиевый сплав
Материал ГБЦ	алюминиевый сплав
Тактность (число тактов)	4
Медиафайлы на Викискладе

В 2000 году флагман модельного ряда Celsior отказался от 4-литрового 1UZ-FE в пользу нового 4.3-литрового двигателя 3UZ-FE. Мощность двигателя от 290 до 300 л.с. при 5600 оборотах в минуту и 441 Н·м крутящего момента при 3400 оборотах в минуту. Блок двигателя и головки цилиндров изготовлен из алюминиевого сплава, диаметр цилиндра 91 мм ход поршня 82,5 мм. По сравнению с 1UZ-FE были изменены головки блока цилиндров, в них увеличились диаметры впускных и выпускных каналов, стали прочнее болты крепления ГБЦ. Используется впрыск топлива, система газораспределения DOHС с 4 клапанами на цилиндр и системой VVT-i . C 2003 года двигатель агрегатируется с шестиступенчатой автоматической коробкой передач. Версия 3UZ-FE производится в Японии.

Использование в серийных моделях:

• 2001-2006 Lexus LS 430/Toyota Celsior
• 2000-2006 Lexus GS 430/Toyota Aristo
• 2001-2005 Lexus SC 430/Toyota Soarer
• 2004-2013 Toyota Crown Majesta

Использование в чемпионате Super GT:

2006-2008 Lexus SC 430 GT500 Race Car

Кому — тюнинг, а кому — свап

Любителям острых ощущений не всегда хватает мощности стоковых моторов. Двигатель 1UZ предоставляет широкие возможности к форсированию:

• Наиболее доступным и распространенным вариантом является установка компрессора Eaton M90 в составе кит-набора. Если сюда добавить «штаны» 4-2-1, дополненные прямоточным выхлопом, при наддуве 0,4 бара можно снять 330 л. с.
• 4 сотни «лошадок» обеспечит инсталляция ШПГ с коваными поршнями, форсунок от 2JZ-GTE , 3-дюймового выхлопа, интеркулера и блока управления VEMS. Давление следует поднять до 0,7 бара.
• Более высокую прибавку мощности обеспечит использование взамен компрессора турбокомплекта на основе Garrett GT40, либо самостоятельно подобранного набора, включая блоу-офф, буст-контроллер и процессор VEMS. На выходе 1UZ turbo удается получить 450 л. с.
• Два агрегата Garrett VNT25 образуют 1UZ twin turbo с мощностью около 500 «лошадей».

Многие используют свап 1UZ для различных отечественных автомобилей: Волга, УАЗ, Газель, ГАЗ-66 и ряда других. Даже владельцы японских машин, таких как Toyota Altezza, Toyota Chaser, «Тойота Марк 2», Mitsubishi Pajero, устанавливают этот агрегат. Кроме того, он используется на маломерных речных судах, самодельных аэролодках. Не зря американцы в 1997 году разработали и сертифицировали на базе этого мотора авиационный двигатель FV2400-2TC для частной легкомоторной авиации.

Благодаря надежной конструкции, неприхотливости в обслуживании этот мотор до сих пор востребован многочисленными энтузиастами, а также в различных видах транспортной техники, не только автомобильной, но и воздушной или водной.

Тюнинг

Тюнинг 1uz fe – поистине целое искусство, т. к. разнообразие программ дополнения этого двигателя позволяет удовлетворить даже самые изысканные вкусы для всех категорий автолюбителей.

Свап 1uz fe – дело весьма кропотливое. Во-первых, нужно понять, будет ли это компрессор, благодаря которому будет постоянное ощущение тяги, или же это будет турбина для любителей высоких скоростей и быстрого разгона.

Амбиций и обычного желания дополнить свой автомобиль дополнительными лошадками – это недостаточный показатель для того, чтобы решиться на тюнинг.

Нужно изначально понимать, что все дополнения вылезут в круглую сумму, т. к. устанавливаются при тюнинге только оригинальные и только новые запчасти и агрегаты, и желательно при помощи мастеров, специализирующихся в этом направлении. Установка узлов неизвестного происхождения и человеком, попросту не знающим о чем идет речь – дело абсолютно бесполезное.

Существуют, конечно, «гаражные» мастера, уверенные в том, что обладая знаниями о принципе работы турбины, они легко установят ее и тем самым придадут автомобилю неповторимость. Но обычно это приводит, как минимум, к дополнительному обращению к специалисту, а как максимум – к частичному либо полному повреждению двигателя. И, как следствие, немалые дополнительные затраты.

Компрессор

Свап 1uz fe по типу установки компрессора нужно начать с выбора производителя. И выбор этот достаточно широк, от американских производителей до заимствования с японских двигателей более нового поколения UZ FE.

К примеру, 1uz fe vvt i без проблем комплектуется штатным компрессором TRD от 2uz fe. Заказные же агрегаты других производителей обойдутся в ценовом спектре от 80 до 120 тыс. рублей.

Ко всему, при выборе TRD понадобится переделка системы охлаждения, и крышка термостата от 2 или 3uz fe. Данный вид доработки двигателя позволит ощутить постоянное присутствие повышенной тяги при стабильном крутящем моменте. Ну а касаемо мощности, то, в среднем, такой тюнинг добавит до 150 дополнительных лошадиных сил.

Турбина

Следующим видом, которому поддается свап 1uz fe, является установка турбины. Подготовка двигателей обеих модификаций к установке наддува должна начинаться с замены шатунов на усиленные, замены вкладышей, переделку впускных коллекторов и подготовку штуцеров под охлаждение турбины.

Выбор данных дополнений тоже весьма разнообразен, начиная с маленьких турбин для двигателей линейки 1uz fe твин-турбо VVti, которые увеличивают мощность до 40-50 л. с., до полноправных турбо – производителей из Америки или Германии.

Ценовой критерий в данном вопросе тоже разнообразен. Различные предложения по запросам варьируются от 40 до 150 тыс. рублей и купить их можно как в России, так и по заказу за рубежом. Естественно, цена в этом случае одновременно является и показателем качества, поэтому стоит задуматься, стоит ли экономить на качественном тюнинге, если на выходе можно не получить желаемого эффекта.

Ко всему прочему, нужно помнить, что установка турбины требует более тщательного ухода за двигателем, т. к. интенсивность работы всех узлов силового агрегата увеличивается в 1,3 – 1,5 раза, поэтому внимания придется уделить намного больше.

Регламент обслуживания 1UZFE

Чтобы мотор служил долго и не предавал в самый ненужный момент, следует соблюдать регламент обслуживания ДВС серии 1UZFE.

В первую очередь – это замена моторного масла. Процедура делается каждые 10 000 километров. Объем заливаемого смазывающего средства равен 5,6 л. А полный объем масла в моторе – 6,3 литра.

Рекомендуется заливать 5W30, 5W40. Подобные смазывающие средства легко выдерживают морозы в северных районах и не сгущаются.

Цепь ГРМ следует менять каждые 100 тысяч километров. Хотя производителем заявлено 150 000 километров. Особенно в проверке нуждаются движки с VVTi. Потому что с этой системой, цепь легко сгибает клапаны при обрыве или перескоке.

В этом движке нужно регулировать тепловые зазоры. Это делается каждые 100000 километров. Принцип регулировки заключается в подборе шайбы.

А также в регламенты входят следующие процедуры:

• замена воздушного фильтра через 40 тысяч километров;
• антифриз меняется после пробега в 60 000 км;
• свечи зажигания и топливный фильтр меняют во время смены с воздушного фильтра.

А теперь давайте посмотрим на неисправности и детскими болезнями, с которыми может встретиться автовладелец при эксплуатации автомобиля с двигателем 1UZFE.

Технические характеристики 1UZ-FE

Объем двигателя, куб.см	3968
Максимальная мощность, л.с.	250 – 300
Максимальный крутящий момент, Н*м (кг*м) при об./мин.	353 (36) / 4400 353 (36) / 4500 353 (36) / 4600 363 (37) / 4600 366 (37) / 4500 402 (41) / 4000 407 (42) / 4000 420 (43) / 4000
Используемое топливо	Бензин Premium (АИ-98) Бензин АИ-95
Расход топлива, л/100 км	6.8 – 14.8
Тип двигателя	V-образный, 8-цилиндровый, 32-клапанный, DOHC
Доп. информация о двигателе	VVT-i
Максимальная мощность, л.с. (кВт) при об./мин.	250 (184) / 5300 260 (191) / 5300 260 (191) / 5400 265 (195) / 5400 280 (206) / 6000 290 (213) / 6000 300 (221) / 6000
Степень сжатия	10.5
Диаметр цилиндра, мм	87.5
Ход поршня, мм	82.5
Количество клапанов на цилиндр	4

Плюсы и минусы двигателя

Так сложилось, что за годы эксплуатации, у агрегата не было выявлено серьёзных неполадок, а характеристики двигателя серии «UZ» по сей день ставят в пример силовым установкам.

Редкие недостатки связаны с возрастом установки, или появляются при неправильной эксплуатации:

• Горючее ненадлежащего качества выводит из строя свечи;
• Затруднительный монтаж и уход за водяной помпой, нагрузка на ремень привода;
• Обрыв ремня на моторах с VVT устройством приводит к поломке клапанов;
• Конструктивно сложный доступ к свечам зажигания;
• На первых силовых установках сложная настройка и монтаж трамблёра.

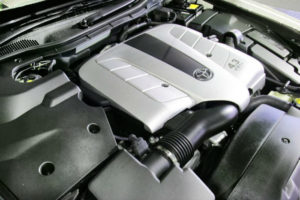

Вопреки недостаткам, двигатель 1UZ FE с достаточным ресурсом, который достигает 500000км при замене смазки и расходных элементов в положенный срок.

Замена смазки:
