Двигатель toyota 1zr-fe

Описание двигателя 1ZR-FE

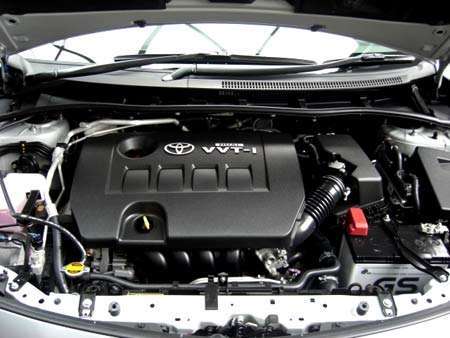

Двигатель 1zr fe

1ZR-FE – классический представитель рядных 4-х цилиндровых двигателей, имеет цепной механизм ГРМ и муфту системы VVT-i на каждом распредвале. Блок цилиндров и ГБЦ выполнены из алюминия. Силовой агрегат рассчитан на небольшие авто среднего ценового сегмента. Данный мотор считается короткоходным, так как ход поршня, равный 78,5 мм, меньше, чем диаметр цилиндра, который, в свою очередь, равен 80,5 мм. 1ZR-FE производился на заводах в Китае и Соединенных Штатах Америки, дебют состоялся осенью 2006 года, а выпуск начался в 2007 году. Двигатель не стал инновационным прорывом, но имеет несколько отличительных особенностей:

• распределительные валы установлены в отдельном корпусе;
• использование гидрокомпенсаторов;
• привод ГРМ осуществляется цепью;
• применение алюминиевого блока;
• отдельные крышки коренных подшипников;
• угол развала клапанов 29°;
• привод масляного насоса отдельной цепью;

Регламент обслуживания 1ZR-FE

1. Замену масла требуется проводить не реже, чем раз в 10000 км. Если не придерживаться этого правила, то клапаны системы VVT-i могут выйти из строя, а также появится шум гидротолкателей. Производитель рекомендует использовать для 1ZR-FE масло класса SL и SM.
2. Рекомендуется менять свечи каждые 50 тыс.км, а контролировать их зазор каждые 10000 пробега, иначе катушки системы зажигания DIS-4 могут выйти из строя раньше времени.
3. Следует серьезно отнестись к замене цепи ГРМ после пройденных 100 тысяч километров, так как это довольно дорогая процедура, но еще дороже будет восстановление двигателя после обрыва цепи, ведь двигатель 1ZR-FE ГНЕТ КЛАПАНЫ.
4. Замену топливного и воздушного фильтров следует проводить каждые 20 тыс.км, а фильтр грубой очистки топлива меняется каждые 50000 км пробега.
5. Ремни навесного оборудования проверять каждые 30 тыс. км.
6. Чистку форсунок следует производить раз в 50 тысяч километров.

Масло и фильтр для мотора 1ZR-FE

Обзор неисправностей и способы их ремонта

Двигатели серии ZR переняли все болячки от моторов предшествующей серии ZZ. Высокий расход масла, низкий ресурс, повышенный уровень шума, проблемы с холостым ходом, также помпа силового агрегата не отличается надежностью и любит подтекать. Если проблему с жором масла можно хоть как-то решить повышением вязкости, то от низкого ресурса данного агрегата никуда не уйти. Можно лишь максимально увеличить жизнь мотору с помощью хорошего масла и умеренных нагрузок.

Ниже приведены самые характерные поломки и слабые места:

• Капитальный ремонт силового агрегата невозможен.
• Цепь ГРМ склонна к растягиванию, после чего появляется шум (бряканье) цепи. Проблему можно решить заменой цепи и натяжителя.
• Из-за конструктивного несовершенства наблюдаются сильные вибрации на холостых оборотах, многие грешат на подушки, меняют их, но ничего не меняется.
• Во время старта с места часто наблюдаются провалы в работе двигателя. Помогает обнуление ЭБУ.
• Можно услышать троение мотора, что происходит из-за нехватки давления топлива, а виной всему забитые топливные фильтры. Лучше не заливать низкокачественно топливо в автомобили, оборудованные данным силовым агрегатом.
• Выход из строя гидрокомпенсаторов происходит из-за некачественного масла.
• Низкий ресурс маслоотражательных колпачков (лечится заменой).

Варианты тюнинга 1ZR FE

Атмосферный тюнинг силового агрегата видимых результатов не даст. Все, что можно сделать, это прошить ЭБУ и произвести портинг ГБЦ. Это даст прирост в 15-20 лошадиных сил.

Еще есть вариант с установкой нагнетателя, но для этого нужно понизить степень сжатия, установить новый электронный блок управления, заменить форсунки на более производительные. Тюнингеры предпочитают использовать компрессор SC 14 и форсунки с двигателя 2ZZ GE, тогда на выходе можно получить давление до 0,7 бар и мощность около 180 л.с. Но нужно понимать, что данная модернизация плачевно скажется на ресурсе, который и так небольшой.

Компрессор SC-14

Еще одним вариантом является установка турбокита от двигателя 2ZR. Он основан на турбине Garret GT28, также туда входит блуофф, пайпы, интеркулер, высокопроизводительные форсунки, топливный насос высокого давления с производительностью 255 л/ч, а также новый ЭБУ и выхлоп. После такого тюнинга, из мотора удается выжать до 300 л.с., в зависимости от давления турбины.

Турбина Garret GT28 позволит выжать из мотора до 300 л.с.

Техническое Обслуживание TOYOTA VERSO (1,8 л 2ZR-FAE/ 1,6 л 1ZR-FAE)

• ТО-1 (10000) 6500 рублей

• ТО-2 (20000) 8400 рублей

• ТО-3 (30000) ТО-5 (50000) ТО-7 (70000) ТО-9 (90000) 6900 рублей

• ТО-4 (40000) 16400 рублей

• ТО-6 (60000) 9400 рублей

• ТО-8 (80000) 25500 рублей

• ТО-10 (100000) 13000 рублей

Наименование работ	10	20	30	40	50	60	70	80	90	100
Проверка, регулировка приводных ремней	П	П	П	П	П
Моторное масло, масляный фильтр двигателя	З	З	З	З	З	З	З	З	З	З
Проверка уровня охлаждающей жидкости двигателя, омывателей стекол и фар	П	П	П	П	П	П	П	П	П	П
Проверка узлов и агрегатов автомобиля на предмет утечек и внешних повреждений	П	П	П	П	П	П	П	П	П	П
Трубки и соединения системы охлаждения, радиатор1	Первая проверка при 40000км, затем 80000км, затем каждые 20000км
Охлаждающая жидкость2	Замена первый раз через 160000км, затем каждые 80000км
Проверка системы выпуска отработавших газов на герметичность	П	П	П	П	П
Свечи зажигания	З
Аккумуляторная батарея3	П	П	П	П	П	П	П	П	П	П
Топливный фильтр	З
Воздушный фильтр	П	З	П	З	П
Проверка крышки топливного бака, топливопроводов	Первая проверка при 40000км, затем 80000км, затем каждые 20000км
Проверка адсорбера паров топлива	П	П
Тормозная система4	П	П	П	П	П	П	П	П	П	П
Проверка состояния барабанов и колодок стояночного тормоза	П	П	П	П	П
Проверка, замена тормозной жидкости	П	П	П	З	П	П	П	З	П	П
Проверка, замена жидкости сцепления (для моделей с МКПП)	П	П	П	З	П	П	П	З	П	П
Замена вакуумного насоса усилителя тормозной системы	Замена каждые 200000км
Рулевое управление: проверка люфтов, состояния пыльников, легкости вращения рулевого колеса	П	П	П	П	П
Подушки безопасности	Первая проверка через 120 месяцев с даты первой регистрации автомобиля
Проверка приводных валов и пыльников приводных валов	П	П	П	П	П	П	П	П	П	П
Шарниры подвески, пыльники шарниров, люфт ступичных подшипников	П	П	П	П	П	П	П	П	П	П
Проверка рычага переключения передач (для 6-ступенчатой МКПП)	П	П	П
Проверка жидкости вариатора MultПdЗПve S	П	П
Проверка масла МКПП	П	П
Шины и давление в шинах	П	П	П	П	П	П	П	П	П	П
Проверка наружных и внутренних световых приборов, звукового сигнала, стелоочистителей и омывателей	П	П	П	П	П	П	П	П	П	П
Проверка фиксации напольного коврика водителя	П	П	П	П	П	П	П	П	П	П
Внутрисалонный фильтр	З	З	З	З	З
Проверка работы системы кондиционирования и уровня хладагента	П	П	П	П	П

З -замена ; П- проверка и замена (регулировка, смазка) по необходимости

1 — проверка чистоты радиатора, очистка при необходимости, проверка соединения шлангов на предмет правильного расположения, отсутствия коррозии и т.п. 2 — замена первый раз через 160000км, затем каждые 80000км. В качестве охлаждающей жидкости используйте только «Toyota Super Long Life Coolant», либо ее аналог. 3 — проверка зарядки, уровня и плотности электролита, состояния клемм; 4 — проверка педали тормоза, состояния тормозных колодок, дисков (кроме стояночного тормоза), суппортов течей, трубопроводов, шлангов, соединений, суппортов, цилиндров, очистка и смазка тормозных механизмов; 7 — проверка состояния стояночного тормоза; 8 — проверка течи, люфтов, состояния пыльников, легкости вращения рулевого колеса для машин с г/у

Характеристики 1ZR

Двигатель 1ZR Toyota 1.6 (точный объем 1598 куб.см) имел две модификации. Основным вариантом является модель 1ZR-FE (мощность 126 л.с.), а аналоговой версией стал мотор 1ZR-FAE с мощностью в 134 лошадиные силы. Далее представим технические характеристики силового агрегата 1ZR-FE:

• степень сжатия – 10.2;
• крутящий момент – 157 Н*м при 5200 об/мин;
• цепной привод ГРМ;
• Dual VVT-i.

Блок мотора 1ZR-FE выплавлен из алюминия, с тонкими чугунными гильзами. Рядный четырех цилиндровый ДВС предусматривает использование четырех клапанов на каждый цилиндр.В качестве топлива требуется использовать тип бензина АИ-95. Заводом производителем устанавливается допустимое потребление масла в пределах до одного литра на тысячу километров пробега. При этом полная замена смазки в моторе должна производиться каждые 10000 км пробега. Судя по отзывам владельцев автомобилей, укомплектованных ДВС 1ZR Toyota, ресурс двигателя составляет порядка 300000 км.

Потребление топлива

Расход бензина на сто километров пробега для отдельных моделей Тойота с двигателем 1ZR-FE составляет:

• Королла Е180 с МКПП-6 – 6.6 л;
• Королла Е210 с вариатором – 6.3 л;
• Королла Е150 с АКПП-4 – 7.2 л.

На какие авто устанавливался

Модификация двигателя 1ZR-FE использовалась на моделях Toyota Auris и Toyota Corolla для российского и европейского рынка. В России мотор устанавливался в следующие периоды времени:

• с 2006 по 2010 год на Toyota Auris и Corolla E150;
• с 2010 по 2012 год на рестайлинговую версию Toyota Auris E150;
• с 2012 по 2020 год на Toyota Auris и Corolla E180;
• с 2010 по 2013 год на рестайлинговую версию Toyota Corolla E150;
• с 2020 по 2020 год на рестайлинговую версию Toyota Corolla E180;
• с 2020 по настоящее время на Toyota Corolla E210.

В Европе силовой агрегат 1ZR-FE устанавливался с 2006 по 2010 год на автомобили Toyota Auris и Corolla E150.

Неисправности и ремонт двигателя 1ZZ-FE

Серия двигателей ZZ появилась в 1998 году и призвана была заменить популярные, но пожилые двигатели A семейства. Первым и самым популярным ZZ мотором стал 1ZZ, пришедший на замену 7A, из новшеств мы можем обнаружить легкий алюминиевый блок цилиндров с чугунными гильзами, в приводе ГРМ ремень был заменен на цепь, все движки теперь оснащены системой изменения фаз газораспределения на впуск VVTi, используются кованые шатуны, облегченные клапана, сам мотор стал длинноходным, а значит низовым, здесь есть как свои плюсы так и минусы, но так как моторы ориентировались на североамериканский рынок, то упор делался на момент.В отличие от предыдущих А моторов, движки семейства ZZ не получили прежнюю россыпь модификаций, но некоторые вариации, все же, производились.

Модификации двигателя Toyota 1ZZ

1. 1ZZ-FE — основной и самый массовый двигатель, производился на заводе Toyota Motor Manufacturing West Virginia.  Мощность от 120 до 140 л.с. Выпускалась с 1998 по 2007 год.2. 1ZZ-FED — аналог 1ZZ-FE, собирался на Shimoyama Plant и отличался облегченными коваными шатунами, мощность 140 л.с.3. 1ZZ-FBE — двигатель 1ZZ-FE адаптированный к биотопливу и производившийся для рынка Бразилии.

Неисправности, проблемы 1ZZ и их причины

1. Высокий расход масла. Обычное дело для моторов до 2002 года выпуска, причина в маслосъемных кольцах, меняете кольца на выпущенные после 2005 года (именно в 2005-м проблема жора масла была полностью решена), доливаете масло в двигатель до 4.2 л и проблемы как не бывало. Раскоксовка и прочие движения положение не изменят.2. Стук двигателя 1ZZ, шум. В большинстве случаев, проблема заключается в растяжении цепи ГРМ, случается это после 150 тыс. км., проблема решается заменой. Если же цепь в порядке, тогда смотрите натяжитель приводного ремня. Клапана на 1ZZ стучат очень редко и часто регулировать их не приходится.3. Плавают обороты. Вопрос решается промывкой блока дроссельной заслонки и клапана холостого хода.
4. Вибрация 1ZZ. Проверяйте заднюю подушку двигателя, если все в порядке и мотор полностью исправен тогда смиритесь, это особенность 1ZZ.

Помимо всего прочего, 1ZZ боится перегрева и подобные явления легко приводят к потере геометрии и замене блока цилиндров. По официальным данным 1ZZ не подлежит ремонту, т.е. одноразовый, конечно, некоторые сервисы предлагают услуги по гильзовке или расточке, но это неофициальные процедуры, прибавим к этому низкий ресурс двигателя, около 200 тыс.км и становится ясно, почему же народ не в восторге от серии ZZ и считает ее проблемной. Если же ваш ДВС выпущен в 2005+ году, эксплуатировался спокойно и исправно обслуживался, тогда переживать нечего, ездить будет долго.
Впоследствии на базе 1ZZ были разработаны другие моторы: спортивный 2ZZ-GE, 1.6 литровый 3ZZ-FE и 1.4 литровый 4ZZ-FE. В 2007 году появился новый, более совершенный двигатель — 2ZR-FE, который и заменил 1ZZ-FE.

Техническая часть

Двигатель 2ZR-FE имеет длиноходную архитектуру: 88.3 миллиметров ход поршня, а также 80.5 миллиметров диаметр чугунной гильзы. Благодаря такой архитектуре мотор Тойота отличается экономичностью и завидной тягой с низких оборотов. Каждый распределительный вал силовой установки оснащен фазовращателями, привод ГРМ функционирует на основе цепи. Алюминиевый блок цилиндров позволил получить низкий вес силового агрегата – 97 килограмм. Головка блока цилиндров оборудована шестнадцатью клапанами – по четыре на каждый из четырех цилиндров. Мотор работает хорошо и прослужит в течение всего ресурса только при условии использования качественного масла. Зазор клапанов регулируется при помощи гидрокомпенсаторов.

Блок цилиндров с чугунными гильзами и крепление натяжителя цепи

Технология Dual VVT-i позволяет изменять фазы открытия клапанов. В сочетании с системой Valvematic, динамически регулирующей высоту подъема клапанов, и технологией изменений длины впускного коллектора, используемые системы позволили мотору похвастаться рекордно низким уровнем потребления горючего.

Все такты двигателя осуществляются в течение одного оборота коленвала, благодаря чему при сравнительно высоком КПД 2ZR имеет низкий крутящий момент и трудно отзывается на дроссель. Благодаря устанавливаемому на агрегат компрессору можно реализовать 250 Н*м крутящего момента и 212 лошадиных сил практически не теряя заявленного ресурса.

ГРМ ZR

Двигатель 2ZR-FE в снятом состоянии.

В данной силовой установке применено достаточно много инноваций, например система Valvematic, которая позволяет регулировать высоту подъема клапанов, система Dual VVT-i позволяет изменить фазы открытия клапанов. Также применена система изменения длинны впускного коллектора. В купе все это позволило добиться рекордно низкого расхода топлива. А также получить прекрасные мощностные характеристики.

В линейке данных силовых агрегатов также стоит отметить версию работающую по принципу Аткинсона. Принцип данного двигателя в том, что все такты (впрыск, сжатие, рабочий ход, выпуск) происходят за один оборот коленчатого вала. Силовые установки такого плана имеют более высокое Кпд, но при всех плюсах, у них очень низкий крутящий момент и крайне плохая отзывчивость на дроссель. Данная силовая установка имела маркировку 2ZR-FXE и устанавливалась на гибридные автомобили компании Toyota. Она имела всего 98 лошадиных сил и огромную степень сжатия в 13 единиц.

2ZR-FXE работает по принципу Аткинсона

Еще на 2ZR-FE с завода устанавливался компрессор, что позволило выжать из двигателя 212 лошадиных сил и снять аж 250 HM Крутящего момента, без потери ресурса.

Двигатель 2ZR-FXE устанавливается на автомобили:

Toyota Auris

Япония

Европа

Toyota Auris
(09.2012 — 06.2015)

универсал, 2 поколение, E180

Toyota Auris
(08.2012 — 06.2015)

хэтчбек 5 дв., 2 поколение, E180

Toyota Auris
(07.2010 — 11.2012)

рестайлинг, хэтчбек 5 дв., 1 поколение, E150

Toyota C-HR

Япония

Toyota C-HR
(10.2019 — н.в.)

рестайлинг, джип/suv 5 дв., 1 поколение

Toyota C-HR
(03.2016 — 09.2019)

джип/suv 5 дв., 1 поколение

Европа

Toyota Corolla

Toyota Corolla
(09.2019 — н.в.)

универсал, 12 поколение

Toyota Corolla
(09.2019 — н.в.)

седан, 12 поколение

Toyota Corolla
(03.2018 — н.в.)

хэтчбек 5 дв., 12 поколение, E210

Toyota Esquire

Toyota Esquire
(07.2017 — н.в.)

рестайлинг, минивэн, 1 поколение, R80

Toyota Esquire
(10.2014 — 06.2017)

минивэн, 1 поколение, R80

Toyota Noah

Toyota Noah
(07.2017 — н.в.)

рестайлинг, минивэн, 3 поколение, R80

Toyota Noah
(01.2014 — 06.2017)

минивэн, 3 поколение, R80

Toyota Prius

Япония

Toyota Prius
(11.2018 — н.в.)

рестайлинг, лифтбек, 4 поколение

Toyota Prius
(09.2015 — 11.2018)

лифтбек, 4 поколение, XW50

Toyota Prius
(12.2011 — 11.2015)

рестайлинг, лифтбек, 3 поколение, XW30

Toyota Prius
(01.2009 — 11.2011)

лифтбек, 3 поколение, XW30

Россия

Toyota Prius
(11.2018 — н.в.)

рестайлинг, лифтбек, 4 поколение, XW50

Toyota Prius
(09.2015 — 01.2019)

лифтбек, 4 поколение, XW50

Toyota Prius
(01.2012 — 04.2016)

рестайлинг, лифтбек, 3 поколение, XW30

Toyota Prius
(01.2009 — 12.2011)

лифтбек, 3 поколение, XW30

США

Toyota Prius
(09.2015 — 11.2018)

лифтбек, 4 поколение

Toyota Prius
(01.2012 — 12.2015)

рестайлинг, лифтбек, 3 поколение, XW30

Toyota Prius
(01.2009 — 12.2011)

лифтбек, 3 поколение, XW30

Европа

Toyota Prius
(09.2015 — 11.2018)

лифтбек, 4 поколение, XW50

Toyota Prius
(01.2012 — 05.2017)

рестайлинг, лифтбек, 3 поколение, XW30

Toyota Prius
(01.2009 — 01.2012)

лифтбек, 3 поколение, XW30

Toyota Prius a

Toyota Prius a
(11.2014 — н.в.)

рестайлинг, минивэн, 1 поколение, XW40

Toyota Prius a
(05.2011 — 10.2014)

минивэн, 1 поколение, XW40

Toyota Prius PHV

Toyota Prius PHV
(02.2017 — н.в.)

лифтбек, 4 поколение, ZVW52

Toyota Prius PHV
(01.2012 — 12.2016)

лифтбек, 3 поколение, XW35

Toyota Prius Plus

Toyota Prius Plus
(11.2014 — н.в.)

рестайлинг, минивэн, 1 поколение

Toyota Prius Plus
(05.2011 — 10.2014)

минивэн, 1 поколение

Toyota Prius v

Toyota Prius v
(11.2014 — 03.2018)

рестайлинг, минивэн, 1 поколение

Toyota Prius v
(05.2011 — 12.2014)

минивэн, 1 поколение

Toyota Voxy

Toyota Voxy
(07.2017 — н.в.)

рестайлинг, минивэн, 3 поколение, R80

Toyota Voxy
(01.2014 — 06.2017)

минивэн, 3 поколение, R80

Продажа Toyota Auris в России

Объявления о продаже новых и б/у авто

Санкт-Петербург

Auris 2010

555 000 q

Санкт-Петербург

Auris 2010

555 000 q

Санкт-Петербург

Auris 2009

400 000 q

Санкт-Петербург

Auris 2009

400 000 q

Санкт-Петербург

Auris 2009

549 999 q

Санкт-Петербург

Auris 2008

395 000 q

Санкт-Петербург

Auris 2008

360 000 q

Санкт-Петербург

Auris 2008

475 000 q

Санкт-Петербург

Auris 2008

370 000 q

Санкт-Петербург

Auris 2008

499 000 q

Санкт-Петербург

Auris 2008

499 000 q

Санкт-Петербург

Auris 2008

410 000 q

Санкт-Петербург

Auris 2007

319 000 q

Санкт-Петербург

Auris 2007

390 000 q

Псков

Auris 2016

1 000 000 q

Тверь

Auris 2009

475 000 q

Тверь

Auris 2008

495 000 q

Тверь

Auris 2008

535 000 q

Москва

Auris 2009

545 000 q

Москва

Auris 2010

623 000 q

Запчасти и шины на двигатель 2ZR-FXE

Бампер задний Lexus CT200H

Цена 4 500 р.

Двигатель Lexus Проверенный На Евростенде

Контрактный Двигатель Lexus, прошла проверку по ГОСТ

Фара правая для тойота королла Toyota Corolla E18 2013-2018

Цена 9 000 р.

Дверь задняя левая Toyota Auris (E15) 2006-2012

Цена 15 000 р.

Фара левая для Toyota Prius 2003-2011 рест с 2010г

Цена 5 000 р.

Двигатель Тойота Королла 1.6 VVT I

Мотор VVT I часто встречается на автомобилях, выпущенных для РФ. Они имеют 4 цилиндра, алюминиевый корпус, 16 клапанов, инжекторную систему питания и цепь ГРМ. Сделать характеристики агрегата лучше удалось благодаря применению технологии VVT-I. Фазы газораспределения отрегулированы практически идеально, поэтому мотор получился достаточно динамичным с экономичным расходом (ниже 10 л).

Авто 2011–2014 года выпуска получили гидрокомпенсаторы, что избавляет от необходимости регулировки клапанов. Серьезным минусом VVT-I является его слабая ремонтопригодность, цилиндры почти нельзя растачивать. Характеристики модели мотора схожи с 1ZR FE.

Расход топлива 1ZRFE

Ход поршня двигателя 1ZRFE был уменьшен, но мощность осталась. Что сделало мотор более надежным. В качестве горючего используется бензин класса АИ95. Производитель не рекомендует уменьшать класс. Потому что некачественное горючее приведет к поломке агрегата.

Поэтому 400 000 километров считается окончательным жизненным ресурсом движка 1ZRFE. Производитель и опытные механики рекомендуют не беречь деньги на профилактике мотора.

В условиях города автомобиль с мотором 1ZRFE недостаточно манёвренный. Расход топлива на 100 км почти в 6 л дает о себе знать. Зато при разгоне по трассе, машина способна совершать любой манёвр с обгоном.

Автовладельцы транспортных средств с двигателем 1ZRFE часто жалуются на то, что расход горючего превышает указанные данные в техническом паспорте. Производитель же отвечает на этот вопрос следующим образом: «Повышенный расход топлива зависит от привычек вождения автовладельца, нежели от конструкции движка внутреннего сгорания».

Особенности конструкции

Мотор укомплектован системой регулировки фаз на впуске и выпуске, развивает мощность 124 л.с. и крутящий момент 157 Н/м при 5200 об/мин.

Приспособлен для установки механической или автоматической трансмиссии. Двигатели устанавливаются в моторном отсеке поперечно, без наклона блока в направлении моторного щита.

Двигатель создан на основе алюминиевого блока цилиндров, оснащенного тонкостенными чугунными гильзами. Система охлаждения блока имеет рубашку, открытую сверху. Гильзы залиты в тело блока по нижней кромке, внешняя поверхность детали шероховатая для улучшения теплообмена. Гильзы рассчитаны на весь срок службы, расточка заводом не предусмотрена. Средний ресурс двигателя составляет 250-270 тыс. км.

Ось коленчатого вала смещена вбок относительно осей цилиндров, что улучшило условия работы цилиндро-поршневой группы. Используются индивидуальные крышки коренных шеек. К нижней части блока крепится легкосплавная верхняя секция масляного поддона, закрытая снизу стальной крышкой.

Поршни алюминиевые, имеют на днище выемки для клапанов, юбка с уменьшенными размерами. Степень сжатия 10,2, на моторе с системой Valvematic она повышена до 10,7. В качестве топлива рекомендуется применение бензина с октановым числом не менее 95. Заявленный производителем расход топлива в смешанном режиме составляет 6,9 л (для седана Corolla).

На двигателе 1ZR-FE используется головка блока с отдельным корпусом для распределительных валов. Клапаны впуска и выпуска расположены V-образно под углом 29°. В приводе использованы гидравлические компенсаторы зазоров, а также роликовые толкатели, оснащенные отдельными масляными магистралями. В случае применения Valvematic на распределительный вал выпускных клапанов установлен привод вакуумного насоса, который используется для работы усилителя тормозов. Привод механизма газораспределения 1-рядной цепью, с гидравлическим натяжителем.

В лобовой крышке установлена помпа и форсунки, подающие масло на цепь привода ГРМ. Масляный насос оснащен отдельным цепным приводом от коленчатого вала. На моторах с Valvematic установлен оригинальный насос с нелинейной регулировкой давления. Система охлаждения оснащена помпой с приводом от ремня навесного оборудования. Используется механический термостат, установлена система обогрева дроссельного узла. Двигатели с мощностью 132 л.с. оснащены отдельной системой управления частотой вращения крыльчатки вентилятора.

Впускной коллектор, изготовленный из пластика, расположен на фронтальной части блока. Со стороны моторного щита размещается выпускной коллектор, выполненный из стали. На коллекторе установлен нейтрализатор отработавших газов. Дополнительный нейтрализатор смонтирован под днищем автомобилей, размещен в одном корпусе с глушителем шума выхлопа. Мотор соответствует экологическим требованиям Евро-5.

Впускные трубопроводы двигателей с системой Valvematic оснащены клапанами, регулирующими геометрию. Применение подобной конструкции снизило расход топлива и улучшило характеристики двигателя. Крутящий момент мотора увеличился до 160 Н/м при 4400 об/мин.

Для подачи топлива используется распределенный впрыск. При низкой температуре форсунки работают совместно или группами, обеспечивая устойчивое смесеобразование. Дроссельный узел оснащен электронной заслонкой. Электроника используется для работы антибуксовочной системы автомобиля и системы стабилизации.

Форсунки имеют удлиненные распылители, которые подают топливо непосредственно в зону впускных клапанов. Из-за этого возможна неустойчивая работа двигателя при отрицательных температурах. Магистрали подачи топлива не оснащены трубкой для слива излишков бензина. Для регулировки давления используется специальный клапан, установленный в топливном баке.

Система зажигания включает в себя индивидуальные катушки. Свечи имеют уменьшенный диаметр, что позволило увеличить диаметр тарелок клапанов. Навесное оборудование имеет привод с поликлиновым ремнем. Натяжение регулируется вручную, путем изменения положения генератора.

Линейка силовых агрегатов

В России автомобиль появился в 1991 году в седьмом поколении. Машина была доступна в кузове седан, а с восьмого поколения еще и в кузове универсал. Если первое время к приобретению была доступна модификация с одним бензиновым 1.3-литровым двигателем, то уже к 1999 году линейка движков существенно расширилась. Появились 1.4, 1.6 и 2.0-литровые бензиновые моторы, а также дизельный 70-сильный агрегат. В качестве трансмиссий доступной была и автоматическая, и механическая коробка переключения передач. В пользу модели был и тот факт, что она считалась и до сих пор считается одной из самых ликвидных на вторичном рынке. Было развернуто производство автомобиля во многих странах Европы. Среди «европеек» в России в редких случаях попадаются экземпляры турецкой сборки. Большая часть, все же, родом из Японии.

Линейка движков в общем представлении выглядит следующим образом:

• 2E – бензиновый 1.3-литровый 72-сильный двигатель, работающий в паре с механической коробкой, ставился на седьмое поколение седана.
• 4E-FE – еще один 1.3-литровый мотор с заявленной мощностью 86 лошадиных сил, работает в паре с автоматом и механикой.
• 4ZZ-FE – 1.4-литровый силовой агрегат, способный развить 95 лошадиных сил и 130 нм момента.
• 4A-FE – 1.6-литровый бензиновый атмосферный движок на 110 «лошадок».
• 2C-E – двухлитровый 71-сильный дизель.
• 3ZZ-FE – бензиновый 1.6-литровый агрегат на 108-110 лошадиных сил.
• 2ZZ-GE – наиболее мощный 192-сильный мотор для спортивных модификаций с системой подъема клапанов.
• 1NR-FE – малообъемный мотор (1329 куб. см) способный развить 101 лошадиную силу.
• 1ZR-FE – 124-сильный наиболее популярный двигатель Тойота Королла с показателем рабочего объема 1.6 л.
• 2ZR-FE – 140-сильная установка на 1.8 л, агрегируемая вместе с вариаторной коробкой передач в 11 поколении модели.

Основная масса автомобилей представлена 1.6-литровым 124-сильным бензиновым двигателем 1ZR-FE. Даже последнее поколение Тойота Королла поставляется в Россию именно с этим мотором в паре с механической коробкой передач или вариатором. До 2009 года поставляли модификации с роботизированной коробкой, а после 2009 года основная ставка была сделана на классические гидроавтоматы. Робот обеспечивает более интенсивный разгон и меньший уровень расхода топлива, но толкается и пинается с переключением передач. Автомат менее экономичный, вялый, но обеспечивает плавное переключение скоростей. Имидж берет свое и Королла так и остается в сознании автомобилистов надежным японским автомобилем с ресурсными движками. Отчасти так и есть, но в сравнении с экземплярами седана из 80- и 90-х годов ресурс мотором ощутимо снизился. Чтобы оценить потенциал и ресурс двигателя Тойота Королла, стоит в отдельности рассмотреть каждый двигатель.
