Руководство по ремонту toyota corolla (тойота королла)

Обслуживание

Техническое обслуживание моторов 3ZZ -FE ничем не отличается от стандартных силовых агрегатов этого класса. ТО моторов проводится с интервалом в 15 000 км. Рекомендованное обслуживание проводить необходимо каждые 10 000 км. Итак, рассмотрим подробную техническую карту обслуживания:

Процесс проведения ТО двигателю 3ZZ-FE

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание.

Технические характеристики

Завод-изготовитель	Tianjin FAW Toyota Engines Plant No. 1 Toyota Motor Manufacturing West Virginia Shimoyama Plant
Марка и обозначение ДВС	Тойота 1ZZ
Годы выпуска	1998-2007
Материал блока цилиндров (БЦ)	алюминий
Система подачи топлива	инжектор
Расположение цилиндров	рядный
Число цилиндров	4
Число на цилиндр	4
Длина хода поршня, мм	91.5
Диаметр цилиндра, мм	79
Степень сжатия	10
Объем двигателя, см3	1794
Мощность мотора, л.с./об.мин	120/5600 140/6400 143/6400
Крутящий момент, Нм/об.мин	165/4400 171/4200 171/4200
Топливо	бензин АИ-92
Экологические нормы	Евро 4
Масса мотора, кг	135
Расход  топлива, л/100 км (для Celica) — город — трасса — смешан.	10.3 6.2 7.7
Расход масла, гр./1000 км	до 1000
Характеристики моторного масла	5W-30 10W-30
Сколько литров масла требуется	3.7
Через сколько менять масло	10 000 км, а лучше 5000
Рабочая температура двигателя, град.	~ 95 С
Ресурс двигателя, тыс. км — по данным завода — на практике	н.д. ~200
Тюнинг — потенциал — без потери ресурса	250+ н.д.
	Toyota Corolla (Королла) Toyota Avensis (Авенсис) Toyota Caldina (Калдина) Toyota Vista (Виста) Toyota Premio (Премио) Toyota Celica (Селика) Toyota Matrix XR (Матрикс) Toyota Allion (Аллион) Toyota MR2 Toyota Opa (Опа) Toyota Isis (Исис) Toyota Wish (Виш) Lotus Elise (Элис) Toyota WiLL VS (Вилл ВС) Chevrolet Prizm (Шевроле Призм) Pontiac Vibe (Понтиак Вайб)

Модификации 1ZZ

За годы выпуска были созданы 3 модели:

• 1ZZ-FE.
• 1ZZ-FED.
• 1ZZ-FBE.

1ZZ-FE

Мотор 1zz-fe производился на японском заводе, расположенном в США. Мощность агрегата от 120 до 140 л.с. В свою очередь этот двигатель выпускался еще в 6 модификациях. У всех них была мощность от 120 до  140 л.с. Ими оснащались более 15 моделей трех марок автомобилей: Тойота, Шевроле и Понтиак.

1ZZ-FED

Основное отличие от предыдущей модификации в облегченных кованных шатунах. Мощность агрегата 140 л.с. Изготавливался в Японии.

1ZZ-FBE

Эта модификация выпускалась чисто для экспорта в Бразилию. ДВС работал на био топливе Е85.

Техническое обслуживание

Для мотора 1ZZ-FE существуют следующий регламент по ТО:

• Если автомобиль эксплуатируется в легком режиме, то рекомендуется менять моторное масло через 10 000 км пробега. А, если езда спортивная, агрессивная — то через каждые 5 000 км.
• Регулировать зазоры клапанов через каждые 20 000 км.
• Менять цепь ГРМ через 150 000 -200 000 км пробега.

Неполадки

В этими двигателями мало возникает проблем. Бывает, что изменился звук работы двигателя, если начал стучать, то, скорее всего, растянулась цепь ГРМ. Появления шума могут быть причиной износа успокоителя и натяжителя.

Тюнинг

Можно повысить мощность двигателя 1zz fe  со 140 л.с. до 200 л.с. установкой компрессора SC14 Toyota и интеркулера охлаждения. Форсунки и топливный насос меняют на аналоги с высокой производительностью. Плюс тонкая настройка всех параметров поможет поднять мощность силового агрегата. Размер транспортных налогов в России зависит от количества лошадиных сил двигателя. Если, например, Тойота Камри 3,5 у которой 277 лошадок, придется платить ежегодный налог больше 40 000 рублей.

Если есть желание увеличить мощность до 300 л.с., придется купить и установить кит-комплект Garret GT284, форсунки 550/630 сс и установить мощный топливный насос. Кроме этого, поршни надо установить под высокую компрессию. Также установить кованые шатуны и электронный блок управления Apexi Power FC. Обычно переделывают двигатель с объемом 1,8 литров.

Вывод

По отзывам владельцев, двигатели 1ZZ-fe отличные и надежные, но многим не нравится, почему сделали так, что нельзя делать кап ремонт двигателя.

Видео

В этом видео подробный обзор конструкции 1ZZ-FE.

Разборка 1ZZ-FE.

Отзывы ДВС 1ZZ-FE

Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Технические характеристики мотора 3ZZ FE

Появился на свет мотор в 1997 году. Систему фаз газораспределения типа VVTi получил только на заре нового века, а именно в 2000 году. В семейство ZZ входят следующие моторы:

• 1ZZFE;
• 1ZZ FED;
• 2ZZ GE;
• 4ZZFE.

Технические характеристики данного типа движка представлены в таблице ниже.

Параметр двигателя типа 3ZZFE	Значение
Объем в куб см	1598
Мощность двигателя	110 лошадок
Гидрокомпенсаторы	Отсутствуют
Экологический класс	Евро 4
Горючее	Бензин
Расход горючего в литрах	По городу – 9, по трассе – 5,9
Диаметр цилиндра	79 мм
Степень сжатия	10,5
Крутящий момент	150 Нм при 3800 об/мин
Система питания	Инжектор
Вес мотора	—

Это надежный мотор. Достигается надежность за счет установленных хороших форсунок, надежных и легких элементов поршневой системы. Плюс ко всему движок достаточно экономичный и имеет экологический класс, которые требуют современные нормы.

Без капитального ремонта по отзывам автовладельцев работает до 100 тысяч километров. Потом владельца мотора преследуют мелкие неисправности. Если бывать один раз в год на техническом обслуживании, то эти проблемы не страшны, так как устраняются опытными механиками.

Если же вовремя не менять масло, фильтр или заливать некачественное топливо и смазывающие средства, то двигатель может уйти из жизни раньше срока, заявленного производителем.

Инжектор имеет простое устройство, которое промывается самостоятельно владельцем. Система охлаждения двигателя тоже сделана добротно. Опытные механики рекомендуют промывать радиатор один раз в год, чтобы избежать проблем с перегревом мотора 3ZZ FE.

Ресурс

Производитель определяет жизненный ресурс двигателя в 300 тыс км. Однако многие опытные автовладельцы отмечают, что движок спокойно отходит и полмиллиона километров.

Расход топлива 3ZZ FE VVTi

Двигатель, как уже было сказано, экономичный. В смешанном режиме потребляет 7 литров на 100 км. По трассе жрет не больше 6 литров. Если постоянно ездить по городу с пробками и светофорами, то на 100 км расход составит 9 литров.

Однако, при некачественном бензине или смазывающих средствах и старости двигателя, жор бензина может увеличиваться. В этом случае необходимо машину поставить в сервис-центр для диагностики.

Расход масла на 10000 км двигателя 3ZZ FE составляет 1000 гр. Кстати, замену смазывающего средства лучше проводить после пробега в 5 тысяч километров, а не после 10 000, как советует производитель. Это связано с тяжелыми условиями эксплуатации по российским дорогам и в холодном климате.

Тюнинг

Модель двигателя Тойота 3ZZ-FE явно не предназначена для полномасштабного тюнинга. Произвести изменения посредством атмосферного тюнинга 3ZZ-FE не удастся. Единственным вариантом является установка турбины SC-14, которая создает давление в пределах 0.5 Бар. При этом можно оставить стоковые поршни, но использовать топливо АИ-98. А также смонтировать прямоток выхлопной системы.

Для нормальной работы компрессора потребуется использовать сглаживающий давление перепускной клапан, интеркулер и форсунки с двигателя 3ZZ-GE. Это позволит повысить мощность мотора Тойота 3ZZ-FE до 150 лошадиных сил.

Неисправности и ремонт двигателя 1ZZ-FE

Серия двигателей ZZ появилась в 1998 году и призвана была заменить популярные, но пожилые двигатели A семейства. Первым и самым популярным ZZ мотором стал 1ZZ, пришедший на замену 7A, из новшеств мы можем обнаружить легкий алюминиевый блок цилиндров с чугунными гильзами, в приводе ГРМ ремень был заменен на цепь, все движки теперь оснащены системой изменения фаз газораспределения на впуск VVTi, используются кованые шатуны, облегченные клапана, сам мотор стал длинноходным, а значит низовым, здесь есть как свои плюсы так и минусы, но так как моторы ориентировались на североамериканский рынок, то упор делался на момент.В отличие от предыдущих А моторов, движки семейства ZZ не получили прежнюю россыпь модификаций, но некоторые вариации, все же, производились.

Модификации двигателя Toyota 1ZZ

1. 1ZZ-FE — основной и самый массовый двигатель, производился на заводе Toyota Motor Manufacturing West Virginia.  Мощность от 120 до 140 л.с. Выпускалась с 1998 по 2007 год.2. 1ZZ-FED — аналог 1ZZ-FE, собирался на Shimoyama Plant и отличался облегченными коваными шатунами, мощность 140 л.с.3. 1ZZ-FBE — двигатель 1ZZ-FE адаптированный к биотопливу и производившийся для рынка Бразилии.

Неисправности, проблемы 1ZZ и их причины

1. Высокий расход масла. Обычное дело для моторов до 2002 года выпуска, причина в маслосъемных кольцах, меняете кольца на выпущенные после 2005 года (именно в 2005-м проблема жора масла была полностью решена), доливаете масло в двигатель до 4.2 л и проблемы как не бывало. Раскоксовка и прочие движения положение не изменят.2. Стук двигателя 1ZZ, шум. В большинстве случаев, проблема заключается в растяжении цепи ГРМ, случается это после 150 тыс. км., проблема решается заменой. Если же цепь в порядке, тогда смотрите натяжитель приводного ремня. Клапана на 1ZZ стучат очень редко и часто регулировать их не приходится.3. Плавают обороты. Вопрос решается промывкой блока дроссельной заслонки и клапана холостого хода.
4. Вибрация 1ZZ. Проверяйте заднюю подушку двигателя, если все в порядке и мотор полностью исправен тогда смиритесь, это особенность 1ZZ.

Помимо всего прочего, 1ZZ боится перегрева и подобные явления легко приводят к потере геометрии и замене блока цилиндров. По официальным данным 1ZZ не подлежит ремонту, т.е. одноразовый, конечно, некоторые сервисы предлагают услуги по гильзовке или расточке, но это неофициальные процедуры, прибавим к этому низкий ресурс двигателя, около 200 тыс.км и становится ясно, почему же народ не в восторге от серии ZZ и считает ее проблемной. Если же ваш ДВС выпущен в 2005+ году, эксплуатировался спокойно и исправно обслуживался, тогда переживать нечего, ездить будет долго.
Впоследствии на базе 1ZZ были разработаны другие моторы: спортивный 2ZZ-GE, 1.6 литровый 3ZZ-FE и 1.4 литровый 4ZZ-FE. В 2007 году появился новый, более совершенный двигатель — 2ZR-FE, который и заменил 1ZZ-FE.

Регламентные работы, обслуживание 3ZZ FE

 В перечень работ по обслуживанию двигателя входят:

1. Регулярная настройка клапанов. Это вызвано отсутствием автоматических толкателей (гидрокомпенсаторы не предусмотрены конструктивно). Периодичность составляет пробег от 40 до 50 тыс. км.
2. Своевременная замена свечей. Недоработка в этом плане грозит массой недостатков в работе двигателя.
3. Соблюдение надежной работы датчика температур. Перегрев двигателя чреват большими неприятностями.
4. Своевременная замена цепи ГРМ. Ее стоит менять вместе с натяжителем и успокоителем. Рекомендуется это проделывать при достижении 100 тыс. км. пробега.
5. Каждые 15 тыс. км. следует заменять фильтры. Но в наших условиях, когда качество бензина не соответствует нормам, лучше снизить этот порог до 8-10 тыс. км.
6. Каждые 30 тыс. км. следует менять ремни навесного оборудования.

Необходимо помнить! Для всех двигателей внутреннего сгорания важнейшим показателем надежности является своевременная замена масла. На 3ZZ FE лучшим интервалом можно считать 7 тыс. км

Радисты

Во время зимовки в 1985 году Гончаров обеспечивал постоянную связь с зажатым тяжёлыми льдами вблизи побережья Антарктиды судном «Михаил Сомов». Оттуда вертолётами эвакуировали 77 участников экспедиции и членов экипажа. Часть людей оставалась на «Михаиле Сомове» ещё 133 дня, пока ледокол «Владивосток» не обколол вокруг него лёд и оба судна не вышли на чистую воду.

«В мировой практике, если судно зажато льдами, его, как правило, оставляют. Спасение – очень дорогое удовольствие, которое превышает его стоимость», – говорит Александр Николаевич.

Гончаров в гостях у пингвинов

Тягач «Харьковчанка» с жилым модулем

В работу радистов нередко вмешивалось южное сияние. Связь становилась неустойчивой, пропадала, в наушниках шум, как морской прибой. Тогда срочные сообщения шли через аппаратуру безошибочной передачи информации «Погода». Необходимые сведения записывали на телетайпной ленте, а когда шла передача информации, аппаратура буквально по буквам определяла, нет ли ошибок.

Эта техника стоила Гончарову не одной бессонной ночи. Она сломалась, и тут выяснилось, что инженер экспедиции мало что умеет.

«Такого оборудования я никогда не видел, и как оно работает, не представлял, – вспоминает Александр Николаевич. – На полу раскладывал схемы, пил литрами кофе, спал три часа в сутки. И отремонтировал».

Справился Александр Гончаров и со сломавшейся в начале зимовки техникой учёных-медиков. Это были нестандартные медицинские приборы, определяющие жизненные функции человека. Панику специалистов можно понять, но командировка не пропала, инженерная смекалка Гончарова и здесь помогла, исследования продолжились. Кстати, по их результатам жизненный тонус Александра Николаевича после зимовки в Антарктиде увеличился на балл. Такой результат нетипичен для человека, отработавшего год в суровых условиях.

А может, трудности только придают ему энергии? Ведь когда Гончаров стал начальником Шебекинского узла связи, то первым в области – и это было совсем не просто – перешёл на «цифру». И время быстро доказало скептикам его правоту. За заслуги в области радиосвязи, радиотехники и массовых коммуникаций Гончарова удостоили знака «Почётный радист».

А ещё за время антарктической зимовки он установил более 3 тыс. контактов с радиолюбителями всего мира.

Характеристики

Производство	Shimoyama Plant
Марка двигателя	3ZZ
Годы выпуска	2000-2007
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	81.5
Диаметр цилиндра, мм	79
Степень сжатия	10.5
Объем двигателя, куб.см	1598
Мощность двигателя, л.с./об.мин	109/6000
Крутящий момент, Нм/об.мин	150/3800
Топливо	95
Экологические нормы	Евро 4
Вес двигателя, кг	—
Расход топлива, л/100 км (для Corolla E120) — город — трасса — смешан.	9.0 5.9 7.0
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 10W-30
Сколько масла в двигателе	3.7
Замена масла проводится, км	10000 (лучше 5000)
Рабочая температура двигателя, град.	~95
Ресурс двигателя, тыс. км — по данным завода — на практике	н.д. ~200
Тюнинг — потенциал — без потери ресурса	150+ н.д.

Технические особенности

Двигатель 4ZZ-FE (продольный разрез): 1 — гидравлический клапан изменения фаз газораспределения; 2 — контроллер системы WT-i; 3 — распределительный вал; 4 — клапан; 5 — поршень; 6 — шкив привода вспомогательных агрегатов; 7 — крышка коренного подшипника; 8 — масляный насос; 9 — катушка зажигания; 10 — постель распределительного вала; 11 — свеча зажигания; 12 — шатун; 13 — задний сальник коленчатого вала; 14 — коленчатый вал

Блок цилиндров отлит из алюминия. В качестве гильз используются тонкостенные чугунные втулки, вплавленные в корпус блока. Внешняя часть гильз намеренно сделана неровной. Это увеличивает площадь поверхности, соединение получается максимально прочным и улучшается теплоотвод. Естественным преимуществом алюминиевого корпуса стал его вес. По сравнению с предыдущей серией двигателей такого же объёма масса снизилась на 30 килограмм.

Двигатель Тойота 4ZZ-FE имеет «длинноходную» конструкцию. Благодаря этому тяга на низах стала выше, а за счёт уменьшенной камеры сгорания снизилась тепловая нагрузка. Но не обошлось и без минуса.

Коленвал двигателя 4ZZ-FE

Вообще проектируя двигатель, инженеры стремились сделать его как можно более компактным и снизить трение, повысив эффективность. И это у них получилось. Но одним из средств достижения цели стал уменьшенный диаметр и укороченные шейки коленчатого вала 4ZZ-FE. В результате вал стал более нагружен и изнашивается быстрее.

При увеличенной скорости и длине рабочего хода возрастает инерция. Для устранения явления укоротили юбку поршня, что негативно сказалось на температурном режиме.

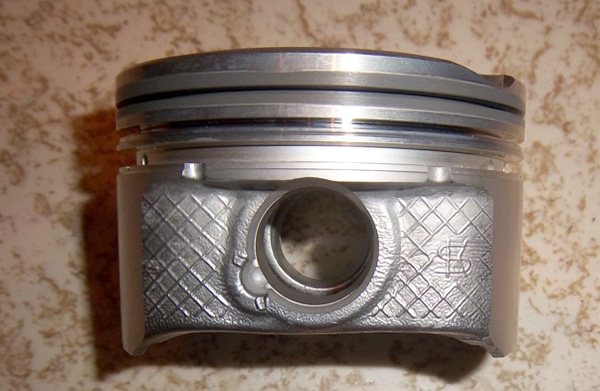

Поршень мотора 4ZZ-FE

Большой минус многих современных силовых установок в их «одноразовости». И Тойота не исключение. Капитальный ремонт двигателя 4ZZ не предусмотрен производителем. Конечно находятся «кустари», которые перегильзовывают блок, используя неоригинальные детали, но такого ремонта хватит не надолго.

Двигатель 4ZZ-FE (поперечный разрез): 1 — катушка зажигания; 2,10 — распределительные валы; 3, 11 — толкатели; 4 — выпускной коллектор; 5 — поршень; 6 — шатун; 7 — коленчатый вал; 8 — масляный насос; 9 — крышка головки блока цилиндров; 12 — форсунка; 13 — впускная труба; 14 — термостат; 15 — масляный фильтр

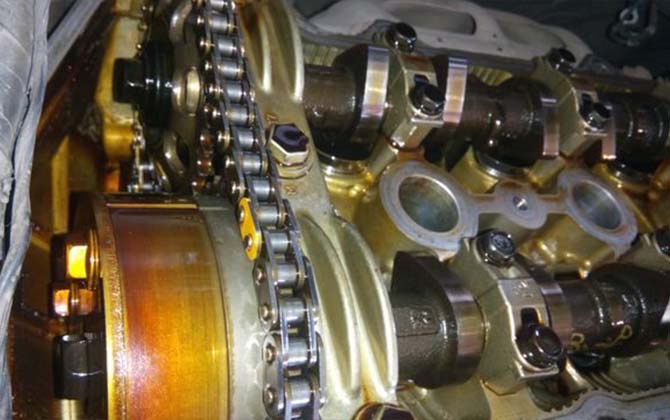

Новый мотор 1,4 сменил ремень ГРМ на цепь. В теории это должно было уменьшить траты на обслуживание, но вышло наоборот. У некоторых водителей цепь, конечно, ходит больше двухсот тысяч километров, но таких счастливчиков мало. Часто цепь растягивается уже к пробегу в 150 тысяч. Признаком этого служит шум механизма. Запущенные случаи чреваты асинхронной работой распределительного и коленчатого валов, что приводит к ошибочным газораспределительным фазам.

Рем. комплект цепи ГРМ

Вместе с растянувшейся цепью ГРМ 4ZZ-FE необходимо менять её натяжитель, направляющие и звёздочки. Если этого не сделать, то новая цепь прослужит меньше положенного срока. Но так как верхняя звездочка продаётся только в сборе с приводом системы газораспределения, мало кто этим заморачивается.

Отличия 3ZZ FE

• инжектор подает топливо по стандартной схеме. Конструкция не претерпела усложнений;
• двигатель не отличается большим весом. Если сравнивать его с аналогичными, то видимых различий нет;
• ГРМ имеет цепной привод;
• выброс вредных примесей снижен существенно (168 – 190 г/км);
• экономичность двигателя составляет примерно 7 км. на сотню пробега;
• надежность форсунок. Их отличает прочность и долгий срок службы;
• при правильной регулировке и эксплуатации, катушка зажигания не дает сбоев. Не следует забывать о периодической чистке и уходе за системой;
• долговечность поршней из-за их легкости;
• надежность навесного оборудования. Особо следует отметить стартеры, генераторы.

Линейка силовых агрегатов

Японские движки громко о себе заявили еще в 90-х годах прошлого столетия. Инженерам компании Toyota удалось на то время создать действительно выдающуюся конструкцию, которая отличалась своими небольшими габаритами и большой мощностью. Кроме всего прочего, силовые агрегаты Тойота Королла известны малым расходом топлива и тяговитостью. Базовым считается 1.4-литровый мотор 4ZZ-FE с цепной передачей. Он имеет много общего с 1.6-литровым двигателем 3ZZ-FE. Производителем было принято решение установить меньшего размера коленвал и изменить ход поршня, таким образом, получился в конструктивном плане схожий, но менее мощный двигатель с объёмом 1.4 литра.

Наиболее популярным и востребованным считается силовой агрегат 1.6 1ZR FE. Конструктивно он состоит из четырех цилиндров и шестнадцати клапанов. Эта установка предопределяет наличие цепной передачи, что положительно сказывается на ресурсе двигателя. В основном его устанавливали под капот Toyota Corolla E150, E160. Технологически получился совершенный силовой агрегат, который сконструировали с учетом предыдущего опыта, но уже по более современным технологиям. Газораспределительная система двигателя оснащена системой VVTI, что способствует наиболее качественному питанию мотора.

Двигатель 3ZR-FAE устанавливается на автомобили:

Toyota Allion

Toyota Allion
(06.2016 — н.в.)

2-й рестайлинг, седан, 2 поколение

Toyota Allion
(04.2010 — 05.2016)

рестайлинг, седан, 2 поколение, T260

Toyota Allion
(06.2007 — 03.2010)

седан, 2 поколение, T260

Toyota Avensis

Япония

Toyota Avensis
(10.2015 — 04.2018)

2-й рестайлинг, универсал, 3 поколение, T270

Toyota Avensis
(02.2012 — 09.2015)

рестайлинг, универсал, 3 поколение, T270

Toyota Avensis
(08.2008 — 03.2012)

универсал, 3 поколение, T270

Европа

Toyota Avensis
(10.2008 — 12.2011)

универсал, 3 поколение, T270

Toyota Avensis
(10.2008 — 12.2011)

седан, 3 поколение, T270

Россия

Toyota Avensis
(10.2008 — 09.2011)

универсал, 3 поколение, T270

Toyota Avensis
(10.2008 — 12.2011)

седан, 3 поколение, T270

Toyota C-HR

Toyota C-HR
(10.2019 — н.в.)

рестайлинг, джип/suv 5 дв., 1 поколение

Toyota C-HR
(03.2016 — 10.2019)

джип/suv 5 дв., 1 поколение

Toyota Esquire

Toyota Esquire
(07.2017 — н.в.)

рестайлинг, минивэн, 1 поколение, R80

Toyota Esquire
(10.2014 — 06.2017)

минивэн, 1 поколение, R80

Toyota Harrier

Toyota Harrier
(06.2017 — 05.2020)

рестайлинг, джип/suv 5 дв., 3 поколение, XU60

Toyota Harrier
(12.2013 — 05.2017)

джип/suv 5 дв., 3 поколение, XU60

Toyota Noah

Toyota Noah
(07.2017 — н.в.)

рестайлинг, минивэн, 3 поколение, R80

Toyota Noah
(01.2014 — 06.2017)

минивэн, 3 поколение, R80

Toyota Noah
(04.2010 — 12.2013)

рестайлинг, минивэн, 2 поколение, R70

Toyota Noah
(06.2007 — 03.2010)

минивэн, 2 поколение, R70

Toyota Premio

Toyota Premio
(06.2016 — н.в.)

2-й рестайлинг, седан, 2 поколение

Toyota Premio
(04.2010 — 05.2016)

рестайлинг, седан, 2 поколение, T260

Toyota Premio
(06.2007 — 03.2010)

седан, 2 поколение, T260

Toyota RAV4

Европа

Toyota RAV4
(11.2012 — 12.2015)

джип/suv 5 дв., 4 поколение, XA40

Toyota RAV4
(05.2010 — 01.2013)

2-й рестайлинг, джип/suv 5 дв., 3 поколение, XA30

Toyota RAV4
(09.2008 — 04.2010)

рестайлинг, джип/suv 5 дв., 3 поколение, XA30

Россия

Toyota Voxy

Toyota Voxy
(07.2017 — н.в.)

рестайлинг, минивэн, 3 поколение, R80

Toyota Voxy
(01.2014 — 06.2017)

минивэн, 3 поколение, R80

Toyota Voxy
(04.2010 — 12.2013)

рестайлинг, минивэн, 2 поколение, R70

Toyota Voxy
(06.2007 — 03.2010)

минивэн, 2 поколение, R70

Toyota Wish

Toyota Wish
(04.2012 — 10.2017)

рестайлинг, минивэн, 2 поколение, XE20

Toyota Wish
(04.2009 — 03.2012)

минивэн, 2 поколение, XE20

Продажа Toyota Allion в России

Объявления о продаже новых и б/у авто

Санкт-Петербург

Allion 2002

360 000 q

Нижний Новгород

Allion 2015

1 075 000 q

Воронеж

Allion 2007

654 000 q

Киров

Allion 2005

450 000 q

Самара

Allion 2001

439 900 q

Краснодар

Allion 2010

715 000 q

Краснодар

Allion 2002

420 000 q

Симферополь

Allion 2009

670 000 q

Сочи

Allion 2007

620 000 q

Сочи

Allion 2008

580 000 q

Екатеринбург

Allion 2003

400 000 q

Екатеринбург

Allion 2003

330 000 q

Нязепетровск

Allion 2008

560 000 q

Сухой Лог

Allion 2002

455 000 q

Челябинск

Allion 2002

319 000 q

Гудермес

Allion 2002

410 000 q

Курган

Allion 2005

140 000 q

Омск

Allion 2007

700 000 q

Омск

Allion 2014

955 000 q

Омск

Allion 2002

408 000 q

Запчасти и шины на двигатель 3ZR-FAE

Двигатель Lexus Проверенный На Евростенде

Дверь задняя левая для Toyota RAV 4 2013>

Цена 8 000 р.

Контрактный Двигатель Toyota, прошла проверку по ГОСТ

Контрактный Двигатель Lexus, прошла проверку по ГОСТ

Продаю двигатель toyota 1AZ-FSE по запчастям

Фара на Toyota Isis

Цена 1 400 р.

Обслуживание

Техническое обслуживание моторов 3ZZ -FE ничем не отличается от стандартных силовых агрегатов этого класса. ТО моторов проводится с интервалом в 15 000 км. Рекомендованное обслуживание проводить необходимо каждые 10 000 км. Итак, рассмотрим подробную техническую карту обслуживания:

Процесс проведения ТО двигателю 3ZZ-FE

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание.

Тюнинг

Атмосферный тюнинг 2ЗЗ-ГЕ подразумевает портинг головки, установку облегченных клапанов, выхлопа модификации 4-2-1, форсунок 440сс, нового коллектора. Чип-тюнинг в сочетании с описанными выше «вливаниями» позволит добиться отдачи в 250 л.с. Турбирование двигателя 2ZZ-GE предполагает замену шатунно-поршневой группы, форсунок, выхлопа, монтаж облегченных клапанов и пружин. Турбо кит на базе Garrett GT28 даст в итоге прирост до 300 лошадей.

Garrett GT28

Механические нагнетатели, разработанные компаниями Блитц или Гредди, позволяют увеличить отдачу на стандартной поршневой группе. Это самый простой способ тюнинга двигателя 2ZZ.

Blitz Compressor Kit на 2ZZ-GE

Плюсы и применяемость 1ZZ-FE от Тойота

Устанавливали двигатель как на внутрияпонские автомобили, так и на транспорт для всего мира. В России движок также активно продавался на Королле. Основные модели Toyota с данным двигателем под капотом следующие: Corolla, Avensis, Caldina, Vista, Premio, Celica и Matrix R. Есть еще более десятка моделей для внутреннего рынка Японии, которые также попадают в Россию через Владивосток. Но у агрегата есть не только сплошные минусы, можно найти и ряд преимуществ:

• легкость конструкции создает универсальность и возможность использования практически в любом автомобиле, а высокая мощность дополняет данную черту универсальности;
• конструкция довольно простая, поэтому обслуживание часто проводят самостоятельно, нужно лить хорошие жидкости и не пропускать регламентные сроки, также стоит осматривать цепь;
• мелких неполадок не так много, до своего ресурса в 200 000 км силовая установка не портит настроение владельцу, разве что показывая кое-какие детали своего характера и специфику конструкции;
• расход топлива на Королле в городских условиях доходит до 8 л на 100 км, это достаточно экономичный агрегат, который за свой ресурс сэкономит большие деньги на бензине для вашего бюджета;
• электроника продумана и собрана неплохо, с датчиками и автоматическими системами никаких проблем не возникает, агрегат разумно построен и настроен на заводе, чип-тюнинг не требуется.

Так много мы говорим про 1ZZ-FE по той причине, что это самый массовый двигатель линейки. Именно он заявил новую конструкцию, а все остальные модификации просто приняли ее за основу. Нельзя сказать, что это худшее творение в истории Тойота, у мотора есть свои преимущества. Но при покупке б/у вы никогда не знаете, когда придется выбросить этот агрегат на свалку и искать ему альтернативу. Чаще всего покупают такой же контрактный мотор и снова убивают его до конца ресурса.

Обзор неисправностей и способы их ремонта

В плане неполадок данный мотор напоминает 1ZZ FE. Тот же сильный шум, жор масла, плавающие обороты. По сути, двигатель можно назвать одноразовым, ресурс его чересчур низкий — 200 тыс. км. Многие автолюбители сходятся во мнении, что пришедший на замену двигатель получился куда хуже. Да и сам производитель подтвердил неуспешность мотора, заменив его уже через семь лет на 1ZR.

Ниже приведены самые характерные поломки и слабые места:

• невозможность капитально ремонтировать блок цилиндров, что значительно снижает ресурс агрегата;
• гремучесть (шумность) цепи ГРМ, склонной к растягиванию со временем;
• сильные вибрации на холостых оборотах — замена опор двигателя проблему не решает, так как причина кроется в конструктивном несовершенстве;
• провалы на стартах, что объясняется часто ошибками прошивки электронного блока;
• неожиданный спад оборотов, без каких-либо логических причин;
• троение мотора из-за засорения топливных фильтров — лучше никогда не заливать низкосортный бензин;
• быстрый износ маслосъёмных колпачков.

Основные характеристики

Мотор имеет инжекторную систему питания, поэтому может обозначаться буквой I.
Цилиндров 4, объем составляет 1.6 литра, мощность – 190 л. с.; городской расход такой же, как у предыдущей версии, по трассе потребление составит около 6 литров, при смешанном использовании – 7.

Корпус создан из алюминия, что сделало силовой агрегат более легким, избавило его от перегревов. Основные недостатки:

• Частой проблемой является высокое потребление масла. Если расход масла повышен, проблему следует искать в маслосъемных кольцах. Внимательно нужно смотреть на то, какой масляный фильтр установлен. При использовании неоригинального расход масла может повышаться из-за плохой очистки.
• Цепь ГРМ может растягиваться со временем, поэтому появляется характерный стук. Реже его причиной становятся клапаны.
• Большой проблемой может стать вкладыш, если обслуживать мотор нерегулярно. Проблема перегревов хоть и значительно снизилась, но не была полностью устранена.

Ресурс данного двигателя Тойота составляет не менее 200 тыс. км. Ремонтопригодные цилиндры позволяют его увеличить.

Технические особенности

Двигатель Тойота 2ZZ-GE построен на базе блока цилиндров из алюминия, гильзы из чугуна и вплавлены в блок. Легкосплавный ДВС легче собратьев с тем же объемом. Диаметр цилиндра равен 82 мм, а ход поршня на 3 мм больше. Поэтому мотор 2ZZ-GE можно назвать длинноходным лишь с натяжкой, если сравнивать его с ДВС 1ZZ.

Алюминиевый блок цилиндров 2ZZ-GE

Тяга на низких оборотах похуже, но остающаяся высокой скорость поршня ухудшает маслосъем и повышает требования к кольцам. Создавая компактный мотор, разработчики снизили диаметр и длину шеек коленчатого вала. В результате повысилась нагрузка и снизился ресурс ДВС.

Уменьшенные юбки поршней T-образной формы сильнее греются и раньше начинают стучать. Капитальный ремонт двигателя 2ZZ производителем не предусматривался, хотя варианты «перегильзации» с неоригинальными запчастями встречаются. У вкладышей, несмотря на пригодный для ремонта размер, те же проблемы.

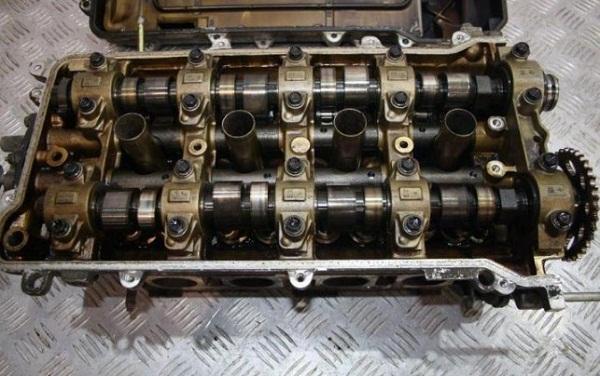

Головка блока цилиндров 2ZZ-GE

Цепь в ряде случаев может растянуться еще до исчерпания ресурса ДВС 2ZZ-GE. При замене старой детали на новую не помешает обновить и другие элементы привода, но звездочка распредвала, отвечающего за впуск, идет в сборе с приводом системы изменения фаз, поэтому ее зачастую оставляют. В итоге замена цепи ГРМ дает временный эффект.

Цепь ГРМ 2ZZ-GE

Характеристики

Четырехцилиндровый двигатель 3ZZ-FE 1.6 (точный объем равен 1598 куб. см) мощностью 109 лошадиных сил выпускался с классом экологичности Евро 4. Рядный блок цилиндров изготовлен из легкосплавного алюминия. Предусмотрена установка четырех клапанов на каждый цилиндр. Более детальное описание устройства мотора будет представлено далее.

Также, отметим другие важные характеристики силового агрегата 3ZZ-FE:

• годы производства – с 2000 по 2007 год;
• степень сжатия – 10.5;
• подача бензина – инжектор;
• максимальный крутящий момент – 150 Н\м при 3800 оборотах;
• объем масла в моторе – 3.7 л;
• используемая марка бензина – АИ-95.

Расход

Показатели расхода топлива для модификации силового агрегата 3ZZ-FE могут отличаться, в зависимости от марки автомобиля, на которой он использовался. Далее представлены данные по расходу топлива на сто километров в городском и загородном цикле, для конкретных марок:

Седан Королла 120

• Toyota Corolla E120 с четырехступенчатой АКПП – 10.5 и 6.3 л;
• Toyota Avensis T220 с 5МКПП– 9.5 и 5.7 л.

На какие модели устанавливался

Двигатель 3ZZ-FE использовался на моделях Тойота Королла и Авенсис с 1997 по 2009 год. Ниже приведены периоды использования силового агрегата для конкретных моделей:

• с 1997 по 2002 год – Avensis T220;
• с 1999 по 2002 год – Corolla E110;
• с 2000 по 2006 год – Corolla E120;
• с 2003 по 2009 год – Avensis T250;
• с 2006 по 2009 год – Corolla E150.

Тюнинг двигателя Toyota 2ZZ-GE

Чип-тюнинг. Атмо

Атмосферный тюнинг 2ZZ не самый популярный путь, считается, что мотор отжат по максимуму, но это не так)) Что будем делать? Портинг ГБЦ, совмещение каналов головки, коллектора, распил каналов, легкие клапана, облегченная ШПГ TRD под высокую степень сжатия 13, валы MWR St.3, форсунки 440сс, на впуск коллектор DD performance, заслонка 90мм, выхлоп 4-2-1 прямоточный, настройка Apexi Power FC.  Это даст около 250 чистых атмосферных лошадей.

Турбина на 2ZZ-GE/2ZZ-GTE

Ввиду распространенности мотора, на рынке существуют проверенные временем едущие решения. Для сборки правильного турбо, нам понадобятся гильзы Darton, поршни Wiseco под степень сжатия 8.8, шатуны стандартные, легкие клапана и пружины Monkey Wrench Racing, увеличенный маслянный поддон, насос Walbro 255 lph, форсунки 700сс, турбокит с интеркулером на базе Garrett GT28, выхлоп труба 63мм, настройка Apexi Power FC. На выходе получим 300+ л.с. Для получения 400 л.с., меняем заводские шатуны на Crower, форсунки 800сс, выхлоп на трубе 76мм.

Компрессор на 2ZZ

Установка механического нагнетателя на 2ZZ самый простой и городской вариант доработки. Именитые компании (Blitz, Greddy давно выпускают полные болт он киты(компрессор, коллектор, перепускной клапан,, остается просто взять и поставить их на стандартную поршневую, настроить на Apexi Power FC. При давлении 0.5 бар, мотор выдает до 250-260 л.с. без особых проблем.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-
