Схема центрального замка ваз 2114: разбираемся в тонкостях

Что может случится с замком – семь самых часто встречаемых поломок

Почему же центральный замок, установленный на ВАЗ-2114, перестал нормально функционировать? По большей мере отказы наблюдаются в слишком сырую погоду или из-за резких температурных перепадов.

Признаком надвигающихся проблем являются:

• заклинивание;
• частичное (или нечеткое) срабатывание;
• слишком громкий лязг и шум редуктора.

Прежде всего, отказы происходят из-за выхода из строя электромагнитного реле, контролирующего питание ЦЗ. Убедиться, что виновато именно оно, несложно – достаточно на его место установить заведомо исправное.

Электрическое замыкание также часто является причиной отказа центрального замка. Здесь отыскать проблему будет гораздо сложнее. Потребуется протестировать проводку в цепи с помощью мультиметра, начиная с аккумулятора. Перед проверкой не забудьте отключить минусовую клемму на батарее.

Повреждение целостности цепи. В некоторых местах жилки из-за постоянно трения приходят со временем в негодность. Может в частности испортиться изоляция или разорваться проводок. Есть риск потери контакта из-за расшатывания разъемов либо их окисления.

В конструкции центрального замка имеются особые пружинки, похожие формой на букву «Г». Их предназначение – помогать при срабатывании тяги. Однако с течением времени они растягиваются и, наоборот, начинают препятствовать свободному движению названного выше элемента. Самый простой вариант устранения – просто убрать все эти пружины. Их отсутствие никак не сказывается на работоспособности ЦЗ.

Отказ блока центрального замка случается очень редко, тем не менее вероятность такого рода поломки сбрасывать со счетов не стоит. Разобраться с проблемой позволит обычный тестер. Следует, в частности, измерить напряжение непосредственно на контактах, выходящих из блока. Интересуют не конкретные показатели, а сам факт наличия питания. При отсутствии мультиметра проверку осуществляют по-другому:

• берут достаточно длинный проводок;
• один его конец присоединяют к минусу АКБ;
• второй – к БЦЗ;
• далее производят попытку закрыть/открыть замок.

Будет полезно: Как отключить иммобилайзер на ладе калина самостоятельно: видеоинструкция

Отсутствие результата указывает со всей очевидностью на отказ узла.

Еще из-за определенных перегрузок нередко перегорает предохранитель. Этому, в частности, способствует затрудненный ход тяг и пр. Часто подобные проблемы случаются с машинами, прошедшими тюнинг в кустарных мастерских, в ходе которых производилась замена дверных накладок. Из-за этого уменьшается зазор под обшивкой, что не дает возможности ходунку работать нормально. В результате сервоприводу требуется больше усилий для движения тяг, и это приводит к перегрузке цепи.

Вышел из строя активатор ЦЗ. Данный элемент принадлежит к числу наиболее уязвимых и капризных. Поломку может спровоцировать:

• повышенная влажность;
• износ;
• образование оксидной пленки на контактах.

Нюансы проведения диагностических мероприятий

Тем, у кого машина снабжена противоугонной сигнализацией, следует в первую очередь проверить именно ее. В этом случае работоспособность центрального замка тестируют:

• как с помощью дистанционного пульта;
• так и отпиранием ключом.

На отказ сигнализации указывает свободное открытие-закрытие дверец вручную.

Далее рекомендуется убедиться, что аккумулятор не разрядился. Напряжение измеряют тестером, приложив щупы к плюсу и минусу. В норме показатель будет 11,5 вольта. С подсевшей батареей ЦЗ часто сбоит. При отсутствии мультиметра рекомендуется взять обычную лампочку на 12 В.

В целом же всегда начинайте проверку с самых простых действий. Только если данные меры ни к чему не приведут – приступайте к разборке дверец, причем начните именно с водительской.

Особенности ремонта

Если перестал работать центральный замок ВАЗ 2114, то нужно повести диагностику и найти причину поломки (автор видео — Николай Богданов).

Затем выполнить соответствующий ремонт. Проблемы с ЦЗ на ВАЗ 2114 чаще всего возникают при низких температурах и повышенной влажности. Причиной являются замки с соленоидами, которые устанавливаются с завода. Их лучше заменить замками с электромотором.

При неработающем приводе только на одной двери, необходимо проверить ее электроцепь на наличие обрыва путем прозвонки. Чаще всего оборванные провода находятся в гофре. Так как двери часто открываются и закрываются, изоляция и не выдерживает нагрузки. Восстанавливается обрыв путем замены провода и соединения оборванных участков с помощью соединения клеммами «мама-папа».

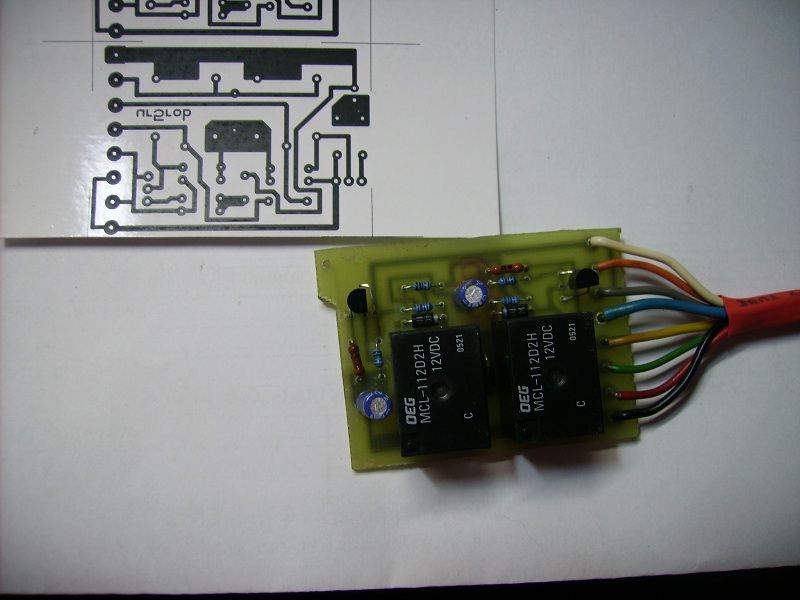

При отсутствии обрыва причина может быть в выходе из строя платы управления или реле включения. Может сгореть обмотка моторчика или соленоида, износится шестерни привода. В этом случае, возможно, потребуется заменить вспомогательный привод двери.

Принцип работы

Как происходит управление центральным замком на ВАЗ-2114? Алгоритм действия ЦЗ заключается в том, что импульс управления поступает на определенною точку, в результате чего активируется одно реле с силовыми контактами. В одном случае происходит запирание автомобиля, в другом — наоборот. Активаторы ЦЗ подключаются к 30 контакту реле, а через замкнутый 87 контакт на оба выхода активатора действует масса. Если же срабатывает то или иное реле, то 30 контакт будет подключаться к плюсу, и в итоге на активатор будет подаваться временное напряжение, что приведет в движение шток, который либо откроет, либо закроет дверь.

Особенности ремонта

Если перестал работать центральный замок ВАЗ 2114, то нужно повести диагностику и найти причину поломки (автор видео — Николай Богданов).

Затем выполнить соответствующий ремонт. Проблемы с ЦЗ на ВАЗ 2114 чаще всего возникают при низких температурах и повышенной влажности. Причиной являются замки с соленоидами, которые устанавливаются с завода. Их лучше заменить замками с электромотором.

При неработающем приводе только на одной двери, необходимо проверить ее электроцепь на наличие обрыва путем прозвонки. Чаще всего оборванные провода находятся в гофре. Так как двери часто открываются и закрываются, изоляция и не выдерживает нагрузки. Восстанавливается обрыв путем замены провода и соединения оборванных участков с помощью соединения клеммами «мама-папа».

Общая полезная информация

Сам по себе центральный замок (сокращенно – ЦЗ) это специальный механизм блокировки, обеспечивающий закрытие всех дверей сразу. Данное устройство заметно повышает комфортность эксплуатации автомашины, так как избавляет от необходимости запирать ее вручную. При установке противоугонной сигнализации функциональность ЦЗ вырастает в разы.

Замок функционирует вне зависимости от того, включена силовая установка или же нет – питание он получает прямиком от аккумулятора.

Как правило, поломки запирающего устройства приводят к тому, что возникают определенные трудности с:

• закрыванием отдельных дверец;
• заеданиями;
• неоднократными пробуксовками механизма и т. д.

Существует несколько наиболее распространенных причин, вызывающих подобного рода неприятности, и обо всех мы расскажем ниже.

Кстати, далеко не все автовладельцы знают, где именно располагается в их ВАЗ-2114 центральный замок. Искать его необходимо непосредственно в водительской дверце. Здесь же установлен и электропривод. Прочие элементы распределены между другими дверями. Блок управления (мозг ЦЗ) находится за приборной панелью.

Причины неисправности ЦЗ

К основным причинам выхода из строя ЦЗ транспорта ВАЗ-2114 наши специалисты относят:

1. Воздействие климатических условий.
2. Неправильный монтаж и настройка замка.

Перед тем как обратиться к специалисту, владелец автомобиля может самостоятельно провести осмотр, благодаря которому определит последующие действия. В том случае, если у автомобиля появляются звуки, которые говорят о том, что дверь открывается или закрывается, то необходимо будет снять (открутить) фиксаторы, а потом закрыть дверь. Единичное закрытие дверей говорит о том, что нужно приобрести новые.

Слабый заряд пульта управления (дистанционного) способен стать еще одной причиной, по которой не может работать дверной механизм. Исправить проблему вполне реально при помощи замены батареек или покупки нового пульта.

Неработоспособность ЦЗ ВАЗ-2114 может зависеть и от климатических условий. Низкая температура, приводит к обледенению системы передачи сигнала. Также на работу замка влияет и попадание влаги. Примечательно то, что решить такую проблему очень легко. Необходимо буквально высушить влажные участки ЦЗ (центрального замка).

Все вышеперечисленные причины, которые не дают полноценно работать ЦЗ ВАЗ-2114 довольно простые и могут быть устранены самостоятельно. Но стоит отметить, что существует и ряд причин, которые имеют достаточно сложные дефекты. К таким относится и сгоревший предохранитель ЦЗ, работа которого зависит от окружающей среды (температуры), а именно:

• высокая температура;
• холодный воздух.

При переохлаждении нарушается вся схема работы, и замок приходит в негодность. В результате этого центральный замок не реагирует на импульсы сигналов. Примечательно, что высокая температура окружающей среды может привести к замыканию системы.

Базовые сведения об автомобиле

Приступая к установке сигналки, нужно точно представлять себе, где и что в автомобиле находится, и что вы будете подключать. Рассмотрим схему подключения центрального замка ВАЗ:

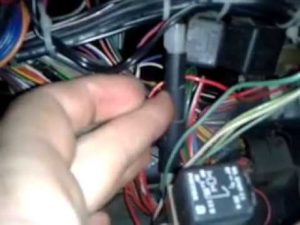

Управляющий модуль находится под «торпедо» слева, а в его разъеме, закрепленном на корпусе, присутствуют шесть проводов:

При установке сигнализации «синий» и «коричневый» шнуры разрывают, чтобы получить следующую схему:

Распайка 6-контактного разъема, закрепленного на основном модуле Starline A91, приводится дальше. Внимательно изучите принцип работы схемы: концевик здесь находится в положении «закрыто».

Перед тем, как подключать сигнализацию к БУБД, убедитесь в том, что в двери водителя установлен стандартный 5-проводной актуатор, а не тумблер. Установить актуатор своими руками, проведя два шнура к двигателю, вряд ли кто-то сможет за 5 минут. В общем, от подключения сигналки к ЦЗ иногда лучше отказаться.

Возьмем на себя смелость открыть фирменный секрет ВАЗ:

1. Если вы видите «белый» управляющий провод, подключенным к клемме «7», он отвечает за отпирание (в противовес «коричневому»);
2. Если клеммы «5» и «7» не используются, с клеммой «8» будет соединен «коричневый» шнур, и за отпирание тогда отвечает он.

Поломка привода ЦЗ

Если вся проводка находится в исправном состоянии, то случается и такое, что происходит поломка главного активатора, который закрывает центральный замок на ВАЗ-2114. Чтобы решить проблему, достаточно приобрести новый активатор главной двери. Только стоит помнить, что следует покупать привод замка, имеющего 5 проводов, а не 2. Так как пятипроводный ставится на дверь управления, а двухпроводный — только на управляемую часть.

Итак, мы рассмотрели основные неисправности, которые случаются с центральным замком на отечественных автомобилях «Самара-2».

Центральный замок ваз 2114 (далее ЦЗ) это механизм, который обеспечивает одновременное закрытие или открытие всех четырех дверей в автомобиле. Данная опция очень удобна, избавляет от необходимости каждый раз дотягиваться и производить блокирование дверей вручную. Такое централизованное управление приходится весьма кстати при установке систем авто сигнализации, что значительно расширяет возможности и вариации использования запорного механизма.

Работа самого замка не зависит от того работает ли двигатель автомобиля или факта включения зажигания. Запитка происходит непосредственно от аккумуляторной батареи. Довольно распространена ситуация при которой система работает со сбоями. Например, когда замки некоторых дверей закрываются, а остальных нет. Либо процесс закрывания происходит с большим трудом, заеданиями, частичным несрабатыванием защелок. Знакомая многим автолюбителям ситуация, не так ли? Причин для некорректной работы узла существует несколько, на них мы остановимся более подробно.

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля

Ремонт электрического ЦЗ

Центральный замок на ВАЗ-2114 данного типа через некоторое время начинает работать с перебоями. Они будут связаны с колебанием температур. Чаще всего нестабильная работа электрического ЦЗ будет наблюдаться при низких температурах или высокой влажности воздуха, то есть в осенне-зимний период. Сначала механизмы будут слегка клинить, затем открытие или закрытие не будет происходить вовсе. Наиболее часто такая проблема встречается на отечественных автомобилях с предустановленным центральным замком от завода-изготовителя. Установленные на заводе замки с соленоидами лучше заменить на ЦЗ с моторчиками, которые будут понадежнее.

Устранение обрыва проводов

Как правило, чаще всего провода обламываются или обрываются в гофре двери. Связано это с тем, что дверь постоянно открывается или закрывается, а изоляция провода достаточно тонкая. Для устранения неисправности обрыва проводов с резиновой гофры двери необходимо потихоньку вытягивать по одному проводку, которые подходят или отходят от ЦЗ для питания или управления. Оборванный проводок с легкостью вытянется из общей массы. Соединить обрыв можно с помощью простейшего соединения клеммами «папа-мама». Если же обрыв произошел в другом месте, необходимо провести прозвонку всей проводки мультиметром. При проверке стоит помнить, что на одном проводе напряжение будут присутствовать только в момент открытия, а на другом — при закрытии ЦЗ.

Где находится центральный замок ваз 2114

ЦЗ расположен в водительской двери, так же как и электропривод. Если говорить о системе целиком, то она распределена по 4 дверям (в некоторых случаях распространяется и на багажник), и центральной панели (блок управления).

Проверка и диагностика

Если ваш автомобиль снабжен одной из систем сигнализации, то диагностические мероприятия лучше начинать с нее.
Следует проверить работу центрального замка при использовании брелока, так и при открывании, запирании с помощью ключа. Если при ручной проверке ЦЗ работает корректно, то причина заключается в сигнализации.
Дополнительно, не лишним будет проверить уровень заряда АКБ, так как при его недостаточности случаются перебои в работе многих электропотребителей.
Вообще, проверку лучше всего производить, как говорится по пути наименьшего сопротивления. То есть диагностируйте, то, что не требует использования значительных усилий. И если неисправность выявить не удается, прибегайте к разборке водительской двери и исследованию механизмов вместе с электроникой.

Выводы

В этой статье мы затронули лишь некоторые, самые распространенные проблемы, связанные с работой, ремонтом и обслуживанием централизованного замка. Несмотря на то, что проблем у узла предостаточно, восстановление работоспособности не является сложной и тем более невыполнимой задачей. Обычно для достижения бесперебойной, четкой работы системы, не хватает только практических навыков. После получения, которых вам станет по силам ремонт любой сложности!Если Вы желаете собственноручно установить центральный замок на Ваз 2114,то вот видео-инструкция:

Вот уже сколько лет, автомобилисты всего мира жалуются на неисправность центрального замка и зачастую, задаются вопросом: «Почему это происходит, и какие тому причины»? Ответ на данный вопрос, может быть получен в детальном рассмотрении самого принципа работы центрального замка и его возможностей.

Известно, что практически все современные машины имеют специальную автоматизированную систему, которая позволяет открыть дверь автомобиля и закрыть ее, всего лишь нажатием кнопки. Это и есть центральный замок, и как выясняется, из-за его автономности могут возникнуть некоторые проблемы. Данная дилемма не обошла стороной и отечественный ВАЗ 2114, который для многих, давно стал незаменимым.

Что делать, если перестал работать центральный замок

Начнем с того, что часто ЦЗ работает со сбоями в условиях повышенной влажности или во время сильных перепадов температур.  Также неполадки могут возникать в результате ошибок при установке замка или его регулировки. Со временем дает знать о себе и естественный  износ  отдельных элементов устройства.

В любом случае,  на начальном этапе нужно точно определить проблемный элемент.  Как правило, нужно сначала разобраться в характере неполадки. Дело в том, что центральный замок автомобиля может выйти из строя полностью или частично. Так вот, в первом случае  может выйти из строя блок управления центральным замком, тогда как во втором высока вероятность износа только отдельных элементов на одной из дверей.

Первым шагом является диагностика оборудования

Обратите внимание, замок должен стабильно работать независимо от того, работает двигатель или нет, вставлен ли ключ в замок зажигания или же ключа нет. Прежде всего, должна нормально работать бортовая сеть машины, АКБ исправен и заряжен, а также нормально подключен к клеммам

Что касается самого замка, фактически, это система выключателей, проводка и приводы. Центральный замок бывает электрическим (с электроприводом в виде соленоидов  или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки).

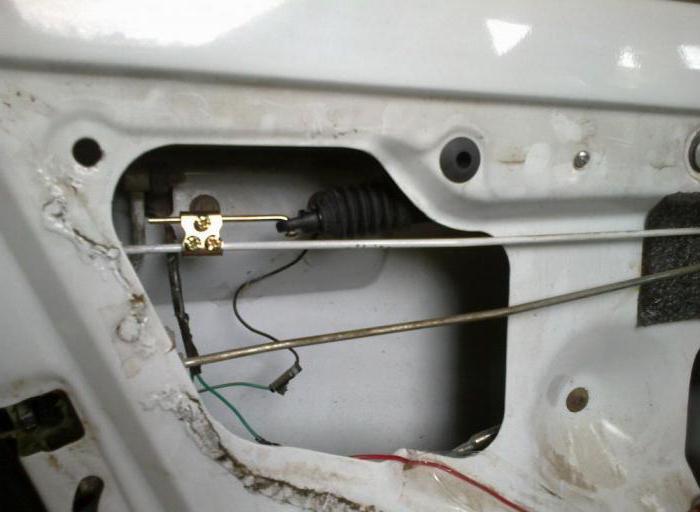

Приводы центрального замка называются актуаторами. Главный управляющий привод обычно стоит в водительской двери (реже его монтируют в пассажирской передней двери). Срабатывание главного привода приводит к тому, что на остальные приводы в других дверях по проводам идет сигнал. Результат — синхронное срабатывание, открывающее и закрывающее все двери в авто.

Идем далее. Как правило, на автомобиле параллельно устанавливается сигнализация, причем замок срабатывает автоматически при снятии или постановке авто на охрану с пульта сигнализации. Так вот, если замок не работает с пульта, нужно проверить его работу от ключа или с кнопки.

Если в ручном режиме замок работает, тогда проблема кроется в неисправностях управляющих и электрических цепей сигнализации. Для начала, следует проверить сам пульт сигнализации, состояние его батарейки и т.п.

В случае, когда привод центрального замка не срабатывает совсем или работает частично, необходима более тщательная проверка. Например, в ситуации, когда полностью отказывает центральный замок, на замке вакуумного типа не будет слышно срабатывания компрессора, а на замках электрических могут раздаваться только еле заметные щелчки реле. В то же время на дверях не будут срабатывать кнопки для ручного открытия дверей.

Прежде всего, начать следует с предохранителя цепей центрального замка. Часто бывает так, что предохранитель на центральный замок является основной проблемой. Другими словами, после его замены все придет в норму. Однако если в момент активации замка горит предохранитель, это укажет на короткое замыкание в цепи, на которой установлен этот предохранитель. Само собой, нужно устранить причину КЗ.

Бывает и так, что все предохранители в норме, причем вручную центральный замок не открывается. В таком случае необходимо проверять подводящие провода, осмотреть клеммы и контакты на предмет окисления. Может так быть, что на входе актуатора попросту нет напряжения и управляющий сигнал не передается на двери.

Также не следует исключать вероятность того, что сломан «концевик» активатора водительской двери  или имеет место обрыв проводов, провода отсоединены от управляющих клемм, плохой контакт на самих клеммах и т.д. В любом случае, сигнала управления не будет до того момента, пока контакты не восстановят.

Сгорел брелок ЦЗ

Стоит обратить внимание на то, что проверить состояние брелока ЦЗ ВАЗ-2114 можно посредством мультиметра. Им можно отследить напряжение контактов, отвечающих за рабочее состояние контактов и за работу всех дверей автомобиля

В том случае, если блок управления замка автомобиля ВАЗ-2114 не подает никаких рабочих признаков, следует убедиться в возможности восстановления. Для этого необходимо провести диагностику и заменить механизм на новый.

Мы советуем вовремя обращать внимание на возникающие поломки и устранять их самостоятельно или при помощи специалистов. https://www.youtube.com/embed/4Jo-h_uhbO4

Диагностика неисправности сигнализации

Управляющий активатор ЦЗ устанавливается в водительскую дверь. Как только срабатывает данный привод, то по каналам цепи между остальными активаторами посылается сигнал, согласно которому происходит нужное действие. При установленной на автомобиль сигнализации проверку работоспособности следует начинать с нее. Для этого нужно проверить закрытие как ключом, так и с помощью брелока. Если с первого автомобиль закрывается полностью, а со второго – нет, то проблема заключается в электрической цепи сигнализации либо же в цепи управления. Случается, что самой простой причиной незакрывания автомобиля с брелока является слабый заряд, используемый в батарее.

Определяем неисправности центрального замка

Отказ системы центрального управления замками не может произойти спонтанно. Существуют предвестники свидетельствующие, что система работает неправильно со сбоями. Их нельзя игнорировать. Надо, как можно быстрее определить причину неполадок в работе.

Причины отказа системы центрального замка автомобиля:

1.Полный отказ.

Не реагирует на нажатия кнопок брелка посылающего команды на центральный блок управления. Часто причина неисправности банальна. Разряженный элемент питания брелка не даёт послать команду на открытие или закрытие запирающих устройств.

2. Частичный отказ.

Характеризуется чередующимися периодами нормального функционирования в штатном режиме и полным отказом на команды дистанционного управления.

3. Нарушения работы замков.

Проявляется неисправность хаотичной работой замков. Могут произвольно закрываться, открываться или полностью блокироваться не реагируя на поступающие команды. Неисправность опасна тем, что двери могут блокироваться полностью без возможности механического открытия. Приходиться снимать обшивку двери и открывать в ручном режиме.

Прежде чем приступать к ремонту системы центрального замка надо установить причину возникшей неисправности.

1.Тестирование сигнализации.

Если центральный замок сочетается с системой сигнализации необходимо обследовать её в первую очередь. Запирающие устройства дверей не реагируют на сигналы с пульта управления нужно их проверить механически при помощи ключа зажигания.

Если в ручном режиме центральный замок функционирует, надо проверить  электрические и управляющие цепи сигнализации. Один из распространённых вариантов, могла разрядиться батарейка в брелке.

2. Не работает центральный замок полностью или частично.

При тестировании системы центрального замка он отказывается работать или работает с нарушениями  в ручном механическом режиме с использованием ключа зажигания. Надо уточнить характер проявления неисправности.

Если произошёл полный отказ системы на вакуумном центральном замке, работы компрессора не слышно. Электрический центральный замок отзывается слабыми еле слышными щелчками работающего реле. Кнопки запирающих устройств остаются неподвижными.

Нужно установить локализацию предохранителя цепей центрального замка. Если он перегорел, замена решит проблему отказа механизма. В зависимости от модели автомобиля предохранитель может быть не один.

3.Предохранители системы целы и невредимы.

Если установлено, что предохранители целы и невредимы нужно продолжать настойчиво исследовать систему для установления причины неисправности.

Привод водительской двери не может передать поступающий на его сигнал с пульта управления на прочие двери. Аналогичные признаки проявляются, когда неисправен концевой выключатель активатора водительской двери. Не обнаруживается управляющий сигнал.

Ремонтные работы центральной системы необходимо начинать с проверки подачи питания и управляющего сигнала. Нужно визуально проверить провода системы на повреждение. Обязательно выполняется проверка концевого выключателя. Он установлен внутри привода.

4.Произвольное открытие или закрытие дверных замков.

Часто после нажатия на кнопку брелка замки дверей  закрываются и через несколько секунд произвольно открываются. Проявляться и обратный признак неисправности, когда без подачи сигнала замки закрываются.

Причиной неисправности является нарушение фиксации крепежа тяги. Расположена между приводом и механизмом замка водительской двери. Возникает нарушение процесса отпирания и запирания дверей.

Как функционирует, и где находится центральный замок ВАЗ-2114?

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Конструкции центральных замков

Расширенные комплектации центральных замков автомобиля включают:

• блок управления;
• подводящие кабели электропроводки;
• входные датчики;
• пульты дистанционного управления;
• исполнительные устройства (актуаторы);
• дополнительные приспособления (доводчики стекол, электролюка, блокираторы электропривода багажника, замка топливного люка).

В базовых комплектациях блок управления центрального замка после поворота ключа снимает блокировки с замков всех дверей, активируя актуаторы.

Такие же функции выполняет блок управления автосигнализацией, лишенный актуаторов, поэтому согласование двух систем, построенных на разных принципах, становится основной задачей установщика.

Общая полезная информация

Сам по себе центральный замок (сокращенно – ЦЗ) это специальный механизм блокировки, обеспечивающий закрытие всех дверей сразу. Данное устройство заметно повышает комфортность эксплуатации автомашины, так как избавляет от необходимости запирать ее вручную. При установке противоугонной сигнализации функциональность ЦЗ вырастает в разы.

Как правило, поломки запирающего устройства приводят к тому, что возникают определенные трудности с:

• закрыванием отдельных дверец;
• заеданиями;
• неоднократными пробуксовками механизма и т. д.

Существует несколько наиболее распространенных причин, вызывающих подобного рода неприятности, и обо всех мы расскажем ниже.

Кстати, далеко не все автовладельцы знают, где именно располагается в их ВАЗ-2114 центральный замок. Искать его необходимо непосредственно в водительской дверце. Здесь же установлен и электропривод. Прочие элементы распределены между другими дверями. Блок управления (мозг ЦЗ) находится за приборной панелью.

Способы решения проблем с центральным замком Niva Chevrolet

Перед началом работ рекомендуется оценить свои навыки ремонта и опыт работы с электропроводкой в автомобиле. Возможно, потребуется специальное оборудование, а для диагностики электрических цепей необходим как минимум тестер. Поиск неисправностей всегда начинают от простых к сложным.

Неисправность предохранителя

Предохранитель — это первое, что должен проверить каждый автолюбитель, если перестал работать центральный замок. Симптомом будет отказ одновременно всех дверей закрываться с кнопки. Проверить просто — достаточно открыть монтажный блок и заменить его исправным такого же номинала.

Чаще всего причиной его перегорания становится короткое замыкание или перегрузка в цепи. В монтажном блоке машин выпущенных до 2009 года обозначен F6, на авто после 2010 года он расположен под номером F10.

Моторедукторы

Их поломка происходит не часто, но ремонт или замена моторчиков в дверях происходит с частичной разборкой двери и снятием обивки. Обнаружить неисправный мотор можно по тишине с его стороны во время срабатывания ЦЗ или некорректной работе (открывается не до конца, срабатывает через раз, посторонние звуки).

Работоспособность проверяют мультиметром или подключением к АКБ напрямую. Моторедукторы заменяет на новый в сборе если старый не подлежит ремонту.

Проводка

Наверное, это самое слабое место во всей электрической цепи центрального замка. Проблема заключается в том, что дверь — подвижный элемент, поэтому жгуты проводов постоянно работают на скручивание в этих местах.

Кроме ЦЗ в дверь заходят провода сигнализации, концевиков, аудиосистемы, электростеклоподъемников. Несмотря на рациональный S-образный изгиб дверной проводки в гофре, случаются повреждения одного или нескольких проводов. Второе слабое место – это контакты внутри двери.

Целостность проводки проверяют путем «прозвона» подозрительных участков цепи. Найденный обрыв зачищают и соединяют пайкой или обжимными втулками. Замена сломанного провода целиком на новый не всегда целесообразна из-за трудоемкости работ.

Реле цепи

Питание на центральный замок может подаваться через основное реле, используемое для ближнего света фар и освещения салона. Также встречаются схемы с отдельным реле на ЦЗ, которое устанавливается рядом с блоком управления системы открывания дверей.

Типовые реле с 4-мя контактами редко выходят из строя, но если это произошло, неисправность легко диагностировать. Для этого реле заменяют на любое рабочее с монтажного блока. Если после этого центральный замок заработал, причина поломки найдена. Альтернативный вариант — проверить реле тестером.

Блок управления ЦЗ

Этот блок присутствует только на автомобилях в комплектации «Норма» и выше. Частой причиной выхода его из строя является короткое замыкание в цепи или большие скачки напряжения, приводящие к оплавлению контактов микросхемы. Диагностируется визуально (следы оплавления на корпусе) или электрическим тестером.

Блок центрального замка, как правило, не ремонтируется и просто заменяется новым.

Бортовой компьютер (ЭБУ)

На Шеви Нива схема центрального замка на поздних машинах предполагает участие бортового компьютера в процессах открывания и закрывания дверей, а также постановки на сигнализацию. Подобная схема позволяет расширить функционал ЦЗ, подключить сигнализацию с автозапуском и сделать эксплуатацию машины комфортнее.

Информацию об ошибках и неисправностях центрального замка узнают через сканер или ПК, который подключается к автомобилю через стандартный разъем ОBD2. Ошибки в ЭБУ – это одна из причин неработоспособности дистанционного открывания. В приложении можно скинуть ошибки и узнать причину неисправности. В сложных случаях блок управления перепрошивают.

Где находится центральный замок ваз 2114

ЦЗ расположен в водительской двери, так же как и электропривод. Если говорить о системе целиком, то она распределена по 4 дверям (в некоторых случаях распространяется и на багажник), и центральной панели (блок управления).

Проверка и диагностика

Если ваш автомобиль снабжен одной из систем сигнализации, то диагностические мероприятия лучше начинать с нее. Следует проверить работу центрального замка при использовании брелока, так и при открывании, запирании с помощью ключа. Если при ручной проверке ЦЗ работает корректно, то причина заключается в сигнализации. Дополнительно, не лишним будет проверить уровень заряда АКБ, так как при его недостаточности случаются перебои в работе многих электропотребителей. Вообще, проверку лучше всего производить, как говорится по пути наименьшего сопротивления. То есть диагностируйте, то, что не требует использования значительных усилий. И если неисправность выявить не удается, прибегайте к разборке водительской двери и исследованию механизмов вместе с электроникой.

Выводы

В этой статье мы затронули лишь некоторые, самые распространенные проблемы, связанные с работой, ремонтом и обслуживанием централизованного замка.  Несмотря на то, что проблем у узла предостаточно, восстановление работоспособности не является сложной и тем более невыполнимой задачей.  Обычно для достижения бесперебойной, четкой работы системы, не хватает только практических навыков. После получения, которых вам станет по силам ремонт любой сложности!Если Вы желаете собственноручно установить центральный замок на Ваз 2114,то вот видео-инструкция:
