Как проверить работу форсунок на «ладе приора», порядок замены и промывки

Форсунка топливная ВАЗ 21124 фиолетовая, тонкая (1,6L,16V)

Уважаемые покупатели, во избежание ошибок при отправке форсунки электромагнитной, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, количество клапанов и какой фирмы установлены форсунки («BOSCH » или «siemens «).

Клапанная форсунка, чаще всего заменяется следующими терминами: форсунка, инжектор, форсунка электромагнитная, электромагнитный клапан, форсунка бензиновая, форсунка топливная. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Форсунка (инжектор) — управляемый электромагнитный клапан, обеспечивающий дозированную подачу топлива, превращая топливо в аэрозоль, подавая его в камеру сгорания. Существуют форсунки для центрального (одноточечного, моно) и для распределённого (многоточечного) впрыска.

Системы питания двигателей ВАЗ-21114 и ВАЗ-21124 не имеют возвратной топливной магистрали. Модуль электрического топливного насоса установлен в топливном баке и включает в себя электрический топливный насос, сетчатый фильтр, заборную камеру, регулятор давления топлива и датчик указателя уровня топлива.

Двигатель ВАЗ 21124 входит в линейку 16-клапанных силовых агрегатов производства АО «АвтоВАЗ». Представляет собой рядный 4-х цилиндровый силовой агрегат с верхним расположением распределительных валов и электронным впрыском топлива (инжектор).

Двигатель ВАЗ 21124 собран на базе высокого (197,1 мм) блока цилиндров модификации 11193-1002011, использование которого позволило довести ход поршня до 75,6 мм. Это привело к увеличению полезного объема цилиндров до 1,6 л, крутящего момента и мощности силового агрегата.

Двигатель ВАЗ-21124 оснащается электронным блоком управления. Обычно устанавливается система Bosch M7.9.7 или «Январь» 7.2. Соответственно, первая немецкой компании, а вторая — отечественной. Данные системы управления заточены под нормы токсичности Евро-3 и Евро-4. Для каждой свечи зажигания имеется своя катушка. В целом же такое решение было принято для того, чтобы не было необходимости использования высоковольтных проводов, да и в целом надежность системы зажигания возросла.

Топливные рампы двигателей ВАЗ-21114 и ВАЗ-21124 не взаимозаменяемы между собой. Обе рампы изготовлены из нержавеющей стали и не имеют штуцеров слива топлива в бак.

Штуцеры для проверки давления топлива выполнены так, чтобы проверять давление топлива манометром было максимально удобно.

Топливная рампа двигателя ВАЗ-21124

Топливная рампа двигателя ВАЗ-21114

Форсунки двигателей ВАЗ-21114 и ВАЗ-21124 не взаимозаменяемы с форсунками двигателей ВАЗ-2111 и ВАЗ-2112, а также различны между собой: на двигатель ВАЗ-21114 устанавливаются одноструйные форсунки, на двигатель ВАЗ-21124 –– двухструйные.

Блок управления — электронный блок, управляющий системой впрыска, в частности работой форсунок. Топливо подаётся к форсунке под определённым (зависящим от режима работы двигателя) давлением. Электрические импульсы, поступающие на электромагнит форсунки от блока управления, приводят в действие игольчатый клапан, открывающий и закрывающий канал форсунки. Количество распыляемого топлива пропорционально длительности импульса, задаваемой блоком управления.

Форма и направление распыляемого факела играют существенную роль в процессе смесеобразования и определяются количеством и расположением распылительных отверстий.

Форсунки 2101525643 крепятся к топливной рампе. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами, которые требуется заменять при каждом снятии.

Особенности изделия:

Форсунка электромагнитная 2101525643, обеспечивает дозированную подачу топлива, превращая топливо в аэрозоль, подавая его в камеру сгорания.

ВАЗ 2110, ВАЗ — 2112, ВАЗ 2113-2115, ВАЗ 1117-1119, ВАЗ 2170 с двигателем 21124.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как проявляется неполадка форсунки (инжектора) у автомобиля семейства ВАЗ.

Как самостоятельно заменить форсунку (инжектора) на автомобиле семейства ВАЗ с двигателем 21124.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

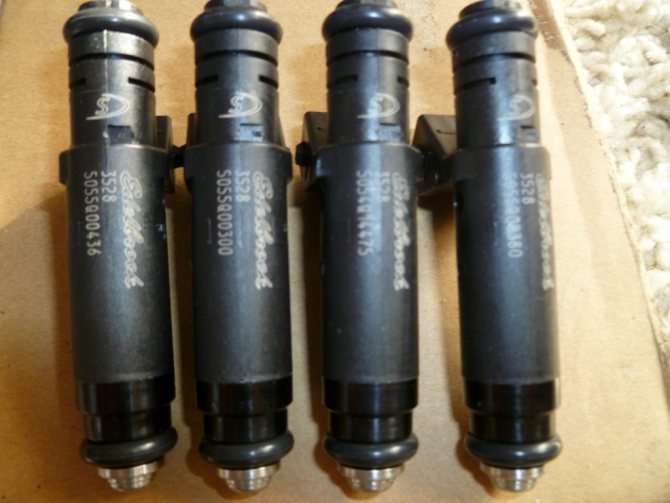

Лада 21099 › Бортжурнал › Форсунки БОШ 107 (волга)

Через месяц приезжает товарищ с Москвы, заказал ему валики с резными, заодно и сразу уже ШДК, хоть пока без онлайника, но все же… по логам тоже можно нормально отстроиться. заказали, оплатили и тут я вспомнил про форсунки, что штатных то либо не хватит, либо упруться жестко, короче пошел я к нам в магаз и глянул 107 форсы, цена за все 2900 руб, поглядел в инете 3000-3500, короче купил, если бы еще пару месяцев назад бы купил, цена их была 190 грн за штуку((

короче купил, все, пусть лежат пока не приедут валы, но как так они просто будут лежать на полке? да ну… нужно их ставить, тем более что конкретно не понятно сколько ставить в прошивке статику для них, перерыл весь тырнет, сколько людей столько и мнений.

короче сделал я так, откатал по программе Atomic Tune наполнение и поправку на штатных форсунках по УДК, добился максимально близкой коррекции к 1, и воткнул новые 107 форсы, поставил в прошивке статику 2,6534, завел прогрел, вонь валит гари богатит сильно, посмотрел коррекцию — 0,8… ага, поставил 2,9630 — нормально начал работать, но коррекция оказалась от 1 до 1,1… снизил статику на 2,8907 динамику не трогал — завожу, все вровень, коррекция 1. так и оставил. также откатал на них наполнение и поправку через Atomic Tune, все норм, работает как часы, пришлось еще газовую перенастраивать, т к абсолютно разное время впрыска во всем диапазоне. что еще могу сказать, загруженность форсунок при смеси 14,7 на старых при 6300 оборотов уже 70%, если представить что смесь 12,6 то форсунки уперты тупо в 100%, новые 107 форсунки при 6300 — 52%, при 7650 — 55% это на смеси 14,7, значит есть хороший запас для валиков!

потом что еще, на откатанной программе на форсунках 022 (от 1,6) снял логи на второй передаче тапу в пол — максимальное наполнение при 4700 оборотов — 440 милиграм\цикл и воздуха сьело максимум 300, но это пик при 5500 — 280! проделал это же после установки форсунок 107 — получилось наполнение при 4800 — 470! и воздуха сьело можно сказать также, т к при замене форсунок не пролезет больше воздуха через мотор)))

Форсунки на приору 16 клапанов какие лучше

В последнее время АвтоВАЗ значительно расширил ассортимент устанавливаемых на сборочном конвейере форсунок. В настоящее время на ВАЗ-ах «замечены» 4 типа форсунок фирмы Siemens Deka: «тонкие» 20734 (оранжевые) / 20735 (голубые) и «толстые» 6393 (бежевые) / 20734 (желтые). Ситуация с одинаковым номером разных конструктивно форсунок непонятна, но это факт.

Так же устанавливаются форсунки BOSCH с каталожными номерами 0 280 158 502 и 0 280 158 022 .

Bosch 0 280 158 022

Bosch 0 280 158 502

Bosch 0 280 158 017

Эти форсунки пока были встречены лишь единожды на а/м «Калина»

SIEMENS

« Тонкие» Siemens различаются расположением сопел, в 20734 все 4 сопла находятся в одной плоскости в конусообразном углублении , а в 20735 – разнесены парами в двух разных плоскостях (см. фото). Такие форсунки называются «двухфакельными», каждый факел льет топливо на «свой» впускной клапан, а не на перегородку между ними.

« Толстые» форсунки Siemens Deka встречаются двух типов 6393 (бежевые) и 20734 (желтые). Чем вызвано использование одного кода ( 20734 ) для конструктивно разных форсунок неясно. Думать, что не хватило цифр или фантазии не хочется :). Есть предположение, что «тонкие» форсунки по каким-то параметрам не устроили фирму Siemens-Deka и они были заменены на обыкновенные.

Какой-либо четкой взаимосвязи между типом двигателя и установленными форсунками на данный момент не обнаружено. В данное время собирается статистика по установленным форсункам на разных двигателях. На данный момент обобщенная таблица выглядит так:

Важность прямой подачи масла

Нехватка теплового зазора наиболее опасна и может вызвать не только перегрев, но и заклинивание двигателя. Даже малейший задир способен привести к разбалансировке и последующему ремонту. Маслосъемные кольца при критических нагрузках также дают обратный эффект и улучшить состояние силовой установки можно только обеспечив скольжение движущихся элементов. В современном моторе масленые форсунки служат для смазки поршневой группы независимо от динамики движения

Не менее важно и теплоотведение, которое позволяет сократить детонацию и обеспечить безопасность в управлении автомобилем

Даже если установка масляных форсунок не была предусмотрена производителем, внедрение такой системы поможет разгрузить мотор. Если взять за пример автомобиль ВАЗ, то модель 2106 нуждается в доработке, а ВАЗ 2112 уже имеет хорошо организованное решение для поршневой группы. Такая система обладает важными критериями, которые отражаются на работе мотора.

• Уменьшение износа и увеличение ресурса шатунно-поршневой группы и цилиндров;
• Снижение термических нагрузок и невозможность критических температурных расширений;
• Более уверенный холодный старт и отсутствие проблем при работе силовой установки;
• Смазка всей рабочей поверхности цилиндра в достаточном количестве.

Признаки и симптомы неисправности регулятора давления топлива

• мотор глохнет на холостом ходу;
• мощность двигателя сильно снижается;
• при ускорении не удаётся добиться нормальной динамики;
• машина слабо реагирует на нажатие педали газа;
• потребление горючего внезапно сильно увеличивается;
• возрастает количество выбросов углекислого газа;
• меняется частота вращения коленвала.

Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость. Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.

Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.

РДТ в дизельных двигателях

Автомобили с дизелем, работающие по системе Common Rail, также оснащаются регулятором давления. Он входит в топливную рампу или располагается на корпусе топливного насоса высокого давления. Принцип действия примерно тот же. Специальный клапан отводит неиспользуемую часть топлива в обратную линию, предотвращая чрезмерную нагрузку.

В дизельных двигателях регулятор имеет несколько иную структуру, чем в бензиновых. Он состоит из соленоида и штока, который упирается в шарик для перекрытия обратной линии. Конструкция защищает двигатель от гидравлических колебаний и как следствие — от быстрого износа.

Какие форсунки устанавливают на автомобили «Приора»

Форсунки — это незаменимый элемент в работе любого силового агрегата с непрерывным впрыском. Конструктивно они представляют собой электромагнитные клапаны, которые, открываясь, обеспечивают подачу (впрыск) горючего в нужном объёме в цилиндры мотора. При этом основное назначение детали — экономия топлива, поэтому клапан открывается через равные промежутки времени — в зависимости от режима езды.

Имеют красный корпус

На «Приорах», оснащённых инжекторным типом двигателя, устанавливают импортные форсунки. Изделия производства компаний Bosch и Siemens характеризуются высокой степенью надёжности и износостойкостью. Ресурс их определяется пробегом в 100–150 тысяч километров, после чего их рекомендуется менять.

Обычно выпускаются в чёрном цвете

Отличия форсунок для 8-ми и 16-клапанных двигателях

На различные модификации «Приоры» устанавливают детали одной и той же модели. Различий для 8-ми и 16-клапанных силовых агрегатов нет. Единственное, стоит быть внимательным, подбирая форсунки к моторам разного объёма: так, для двигателя 1.5 запчасти будут отличаться по маркировке, цвету и толщине от 1.6.

Рекомендуется выбирать материалы того же производителя, которыми оснащался автомобиль уже на заводе.

Какие форсунки омывателя лучше выбрать

В дополнении к новым форсункам рекомендуется выполнить еще одну доработку — установить обратный клапан.

Стоит отметить, что от вида жиклеров зависит не только качество омывания лобового стекла, но и расход жидкости. Слишком сильное распыление не позволит обрызгивать всю площадь стекла на большой скорости (мелкие брызги из-за ветра будут попадать только на нижнюю часть лобового стекла), а слишком большая струя быстро опустошит бачок омывателя. А какие форсунки омывателя посоветуете вы?

Напомним, другие доработки автомобилей Лада можно найти в соответствующих категориях (Приора, Гранта, Калина, Ларгус, Нива 4х4, Веста или XRAY).

Ключевые слова: стеклоочистители лада веста | стеклоочистители лада приора | стеклоочистители лада калина | стеклоочистители лада ларгус | стеклоочистители lada xray | стеклоочистители 4х4 | стеклоочистители лада гранта | стекла лада ларгус | стекла лада приора | стекла лада веста | стекла лада калина | стекла лада гранта | стекла 4х4 | стекла lada xray | аксессуары лада веста | аксессуары лада гранта | аксессуары lada xray | аксессуары лада калина | аксессуары лада ларгус | аксессуары лада приора | аксессуары 4х4 | стеклоочистители нива | стекла нива | аксессуары нива | универсальная статья

13

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Продажи автомобилей LADA рухнули в апреле 2020 года

Регулировка сцепления на Лада Приора, Гранта и Калина

Что лучше выбрать по одной цене Lada Granta или Chevrolet Cruze

АвтоВАЗ рассказал о ресурсе вариатора и как им его удалось увеличить

Процедура чистки

Чистка форсунок может предоставить автовладельцу следующие преимущества:

• восстановление изначальной работоспособности устройства;

• сокращение потребления топлива;

• оптимизация работы мотора.

То есть в случае наличия загрязнений (использование некачественного топлива), допускается возможность для промывки и чистки клапанов с целью возвращения им работоспособности.

Открыть капот и убедиться в работоспособности всех систем автомобиля

Несколько способов промывки

Опытные водителю знают, что чистить форсунки на «Ладе Приора» можно несколькими способами. При этом каждый из них имеет как свои плюсы, так и минусы.

Первый вариант заключается в использовании моющей присадки — жидкость добавляется в бензин, после попадания в бензобак поступает в форсунки. Обычно одного флакончика присадки (0.5 л) хватает на целый бак топлива. В этом случае промываются абсолютно все части топливной системы. Однако недостатком такого способа считается отсутствие слива грязи — она так и останется в системе.

Второй вариант подразумевает применение сольвентом. Он считается наиболее эффективным, так как промывка осуществляется на работающем двигателе. Однако необходимо сразу же после применения сольвента заменить свечи зажигания, так как они могут перестать функционировать.

Самым современным способом можно считать ультразвуковую промывку форсунок. Однако оборудование такого типа не всегда может себе позволить купить обычный автовладелец.

Автовладелец «Лады Приора» может провести чистку и замену неисправных форсунок своими силами — главное, внимательно следить за ходом выполнения работ. Электромагнитный клапан на «Приоре» считается довольно надёжным элементом топливной системы, поэтому выполнять любые виды работ с ним придётся нечасто.

Главная →

Обслуживание и Ремонт →

Процесс очищения

Сама чистка форсунок должна осуществляться на чистой поверхности — для этого можно застелить рабочую поверхность куском ткани.

Приготовьте шланг и баллончик для прочистки карбюратора. Для промывания закрепите пластиковый хомут шланга у входа форсунки (следите, чтобы длина была не менее 20 см). Форсунку нужно будет включить, а конец самого шланга нужно опустить в жидкость, которой промывают карбюратор. Чистка может быть проведена любой из предложенных — RunWay, Liqui Moly или Hi-Gear.

А вот так разрекламированные на рынке очищающие присадки в топливо добавлять не надо: очень часто случается так, что они наносят вред мотору. Сама же откисшая грязь после такой прочистки может создать закупорку, которая будет препятствовать нормальному доступу топливно-воздушной смеси. В противном случае доступ топлива может быть перекрыт.

Чистка закончена. Теперь проделайте монтаж в обратном порядке.

Решил заняться промывкой форсунок у себя на автомобиле. Пробежала машина ни много ни мало, но так сказать профилактику по очистке форсунок решил все таки сделать на своем авто Началась вся покупка с промывочной жидкости форсунок фирмы Wynn’s 1

Промывочные жидкости Wynn’s применяются для промывки форсунок инжекторов без демонтажа, очистки цилиндро-поршневой группы (частичное снятие нагара со стенок цилиндров и уплотнительных колец) а так же выхлопной системы без вреда каталитическому нейтрализатору.

И поскольку я не хотел снимать форсунки с двигателя, то именно эта промывочная жидкость и подошла мне в качестве промывки. В интернете я когда-то нашел информацию по прочистке форсунок таким способом и решил проделать такую же операцию без снятия форсунок на своем автомобиле. В общем, для этого мне понадобилось прикупить некоторые вещи, которые были необходимы для этого промывочного приспособления своими руками Для этого мне понадобилось:

Для этого мне понадобилось. 1. Промывочная жидкость 1л. 2. Топливный фильтр. 3. Хомуты 2шт. 4. Два ниппеля. 5. Шланг 12мм -1метр. 6. Двух литровая бутылка. 7. Сверло на 13 8. Компрессионный насос

Промывочная жидкость 1л

Замена форсунок на автомобиле «Лада Приора»

Перед тем как переходить к описанию процесса снятия форсунок, нужно подобрать всё необходимое для работы. Вот перечень инструментов и расходников:

• отвёртка крестовая;
• набор ключей-шестигранников;
• комплект рожковых ключей;
• пассатижи;
• вороток и комплект головок торцовых;
• отвёртка плоская.

Последовательность работы

1. Колодка, к которой подключены провода форсунок «Приоры», отсоединяется вручную и извлекается.

Колодка с проводами на топливной рампе «Приоры» снимается вручную

Крепёжная топливная планка на «Приоре» откручивается только крестовой отвёрткой

Топливный штуцер «Приоры» следует откручивать только двумя ключами

Уплотнительные кольца с рампы «Приоры» следует снять, чтобы не потерять их

Вентиляционный шланг «Приоры» можно снять только после ослабления хомута

Хомут тормозного шланга «Приоры» удобно ослаблять плоскогубцами

Впускной трубопровод «Приоры» сверху держится всего на двух гайках

После откручивания крепежа трубопровод «Приоры» достаточно просто потянуть на себя

Два винта на 5 на рампе «Приоры» выкручиваются только шестигранником

Топливная рампа «Приоры» снимается вместе с форсунками и проводами

Форсунку на «Приоре» можно выкрутить из рампы вручную

Метки: приора, форсунки

Комментарии 11

Нее, у меня ресивер стоит, дросель, нулевик, пайп…Только валов нет и чипа, вот поставил не так давно выпуск полный, нуно ехать на чиповку! только валов нет, есть смысл 3апарится с форсами?А потом ехать на чип. спс.

Больше не разговаривай с таким специалистом.

нет смысла ставить волг. форсы при стоковом движке.тупо будет поступать больше бензина и все

Смысл волгофорсунок на ВАЗе в том, что можно лить больше бензина, а смысл лить больше бензина есть только в том случае, если в цилиндры поступает больше воздуха- то есть, доработка впуска первична, все-таки, также прок от форсунок есть при смещении отсечки вверх, что при штатном впускном тракте не имеет смысла, тем более что намного поднимать отсечку при штатном низе просто чревато поломкой.

низ очень хорошо держит! доработанна башка и правильно подобранны компоненты и на стандартном низе и летом 6 сек до ста и 180 сил

Я о том, что высоко крутить приорониз чревато из-за облегченных шатунов.

у меня отсечка 8300. больше не надо. верховая машина валы 9.0 фаза 300

да что бы строить быструю машину нужно ставить и большие форсы а просто так нет смысла. правильно уже сказанно валы форсы выпуск грамотный и прога онлайн

Валы, впуск, выпуск волго форсы, откатка онлаин, будет валить

Не знаю как прирост мощности, но прирост расхода обеспечен =) А чтоб при этом еще и мощности прибавилось надо с мозгами конкретно поколдовать =)

Кто то уже ставил И это требует настройки блока

источник

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

1. Форсунка BOSCH 0280 158 022 Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.

Форсунка BOSCH: производительность 1,9644 мг/сек

Форсунка BOSCH: производительность 1,922 мг/сек

Смотрите:

Новая форсунка

может иметь более толстое уплотнительное кольцо и, соответственно, более длинное сопло. Форсунки полностью взаимозаменяемы. Эти форсунки могут работать только с контроллером Январь 5.1.

Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Снятие топливных форсунок Приоры

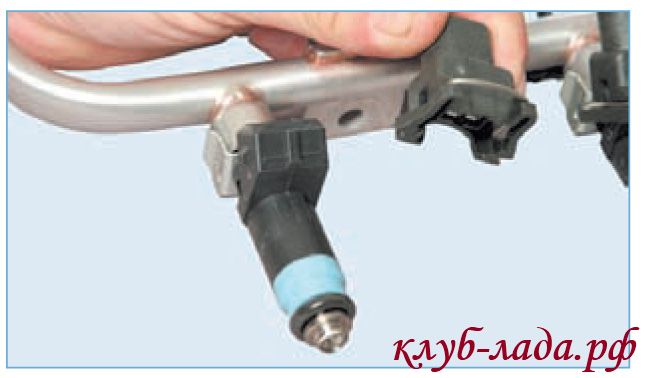

1. Отсоединить колодку с проводами от форсунки, нажав на пружинный фиксатор.
2. Снять скобу, поддев отверткой.
3. Снять форсунку из топливной рампы, преодолевая сопротивление уплотнительного кольца.
4. Снять уплотнительные кольца форсунки, поддевая плоской отверткой.

Перед установкой форсунок необходимо заменяем уплотнительные кольца. Затем нанести на уплотнительные кольца тонкий слой моторного масла. Сборка и установка топливной рампы с форсунками выполняется в обратной последовательности.

Источник xn—-8sbabr6ahc3e.xn--p1ai

Двигатель глохнет, не тянет или троит? Причиной могут быть неисправные форсунки, которые следует проверить и при необходимости почистить.

Снятие топливной рампы на Lada Priora

– сбросить давление в топливной системе.

– снять воздушный фильтр двигателя.

– приготовить крестовую и плоскую отвертки.

– рожковый ключ «на 22».

– головку «на 10» и «на 13».

– шестигранник «на 5».

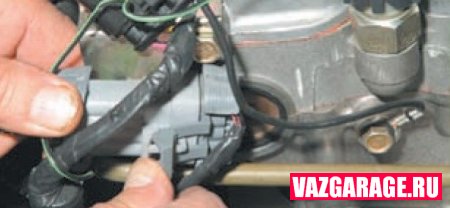

1. Отсоединить колодку от проводов форсунок, и снять ее с кронштейна.

2. Отвернуть винт крепления прижимной планки трубки подвода топлива к рампе, используя крестовую отвертку.

3. Отвернуть штуцер трубки подвода топлива к рампе с помощью ключа «на 17», удерживая наконечник трубки рампы ключом «на 22». В противном случае рампу можно сломать.

4. Снять трубку подвода топлива из наконечника трубки рампы, и снять уплотнительное резиновое кольцо.

5. Ослабить затяжку хомута крепления шланга вентиляции картера, используя крестовую отвертку. Снять шланг с крышки головки блока цилиндров (ГБЦ).

6. Отвернуть саморез крепления направляющей трубки крестовой отверткой.

7. Снять трубку с указателем уровня масла вверх.

8. Снять шланг вакуумного усилителя тормозов с впускного трубопровода, ослабив пассатижами затяжку хомута.

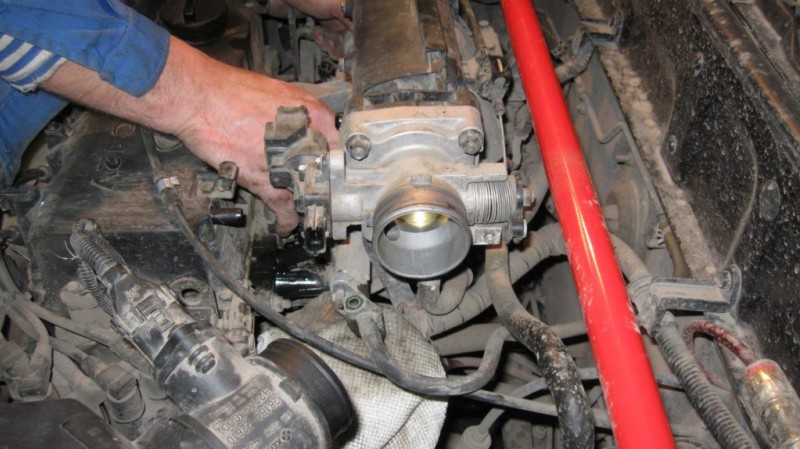

Отсоединить наконечник троса привода дроссельной заслонки от сектора привода. Отвести дроссельный узел от впускного трубопровода. Отсоединить колодки с проводами от катушек зажигания (от 1, 2 и 3 цилиндров), и отвести жгут проводов в сторону.

1. Отвернуть две гайки верхнего крепления впускного трубопровода, используя головку «на 10».

2. Затем два болта и три гайки нижнего крепления с помощью головки «на 13».

3. Отсоединить колодку с проводами от датчика фаз. Снять катушки зажигания с 1, 2 и 3-го цилиндров. Закрыть отверстия под катушки зажигания ветошью.

4. Сдвинуть на себя впускной трубопровод и приподнять вверх, выводя его из-под жгута проводов.

5. Отвернуть два винта крепления топливной рампы к ГБЦ, используя шестигранник «на 5».

6. Снять все четыре форсунки из отверстий ГБЦ, потянув рампу вдоль осей форсунок. Снять рампу с форсунками и жгутом проводов.

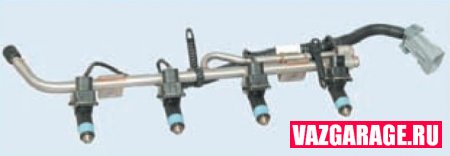

7. Топливная рампа в сборе с форсунками и жгутом проводов.

Напомним, что в предыдущей статье мы рассказывали как заменить тормозные диски на Лада Приора.

Снятие топливных форсунок на Лада Приора

1. Отсоединить колодку с проводами от форсунки, нажав на пружинный фиксатор.

2. Снять скобу, поддев отверткой.

3. Снять форсунку из топливной рампы, преодолевая сопротивление уплотнительного кольца.

4. Снять уплотнительные кольца форсунки, поддевая плоской отверткой.

Перед установкой форсунок необходимо заменяем уплотнительные кольца. Затем нанести на уплотнительные кольца тонкий слой моторного масла. Сборка и установка топливной рампы с форсунками выполняется в обратной последовательности.

Источник vazgarage.ru

Форсунки, устанавливаемые на «Приору»

Автомобиль «Лада Приора» комплектуется импортными форсунками, произведёнными немецкой фирмой BOSCH. Эти устройства отличаются высокой надёжностью. Их ресурс может достигать 160 тыс. км пробега. Однако специалисты автосервисов настоятельно рекомендуют менять форсунки через каждые 120 тыс. км пробега.

Практически все «Приоры» комплектуются немецкими форсунками от фирмы BOSCH

Форсунки для 8- и 16-клапанных двигателей

Следует знать, что форсунки 8-клапанного двигателя «Приоры» внешне ничем не отличаются от форсунок 16-клапанного двигателя. Это всё те же устройства от фирмы BOSCH, состоящие из корпуса, катушки, диффузора и топливной сетки. Подбирая форсунки на «Приору», нужно думать не о количестве клапанов в двигателе, а о его объёме. Потому что маркировка форсунок для двигателей на 1,5 литра отличается от маркировки форсунок для моторов на 1,6 литра. В первом случае форсунка BOSCH должна иметь маркировку 0–280–158–110, во втором — 0–280–158–502. Уточнить маркировку можно в инструкции по эксплуатации автомобиля, в конце которой имеется сводная таблица с цифровыми обозначениями всех форсунок BOSCH в зависимости от объёма двигателя.
