Принцип работы инжектора

Принцип работы инжектора и его конструкция

Думаю что будет лучше всего, если мы рассмотрим принцип работы инжектора на распределенной системе впрыска, так как именно она установлена на большинстве автомобилей и считается одной из самых удачных и распространенных.

Для удобства предлагаю разделить систему подачи топлива на две основные составляющие – электронную и механическую. Роль механической системы достаточно простая – обеспечение непрерывной и дозированной подачи топлива в цилиндры. А вот управление и контроль системы производится электроникой.

Механическая часть

Механическая составляющая инжекторной системы включает в себя следующие компоненты:

• бензонасос (электрический);
• топливный бак;
• фильтр очистки бензина;
• топливную рампу;
• топливопроводы высокого давления;
• форсунки;
• дроссельный узел;
• воздушный фильтр.

Этот список составляющих не исчерпывающий. В зависимости от конструктивных особенностей двигателя и системы управления в механическую часть могут включатся и другие элементы. Приведенный выше список является списком обязательных элементов для любого двигателя.

https://www.youtube.com/watch?v=XhSyHJkh4xg

Принцип работы

Теперь давайте рассмотрим зачем все эти составляющие нужны и какую работу выполняет каждая из них. Думаю все и так знают, что топливный бак это емкость для бензина. Электрический бензонасос, который расположен в баке, обеспечивает непрерывную подачу топлива под давлением.

После чего топливо попадает в фильтр, где очищается от примесей и прочего мусора. Топлипроводы высокого давления позволяют бензину беспрепятственно двигаться по системе подачи топлива.

Регулятор давления не позволяет достигать критической отметки давления во всей системе. Через регулятор топливо попадает в топливную рамку, которая подводит его к форсункам. Форсунки расположены во впускном коллекторе.

Несколько лет назад форсунки срабатывали под давлением топлива и их конструкция была полностью механической. Тут принцип работы достаточно прост – бензин оказывает давление на пружину форсунки и открывает её, а уже через неё и впрыскивается в цилиндры.

Сейчас на большинстве автомобилей устанавливают электромагнитные форсунки. Основной составляющей, которой являются обычный якорь и обмотка. Канал подачи топлива открывается благодаря получению сигнала от электронной системы управления.

С обратной стороны в систему принудительно подается воздух, через воздушный фильтр. Дроссельный узел с заслонкой располагается в патрубке по которому идет воздух. Когда водитель нажимает на педаль газа, он воздействует на заслонку. Но водитель осуществляет контроль только над воздухом, который подается в цилиндр, топливо регулирует электронная система управления.

Электронная часть

Блок памяти и контролер являются основными составляющими в электронной системе управления, которая в свою очередь выполняет роль основы электронной части инжекторной системы. Блок управления осуществляет контроль над системой подачи топлива благодаря целому ряду датчиков, которые входят в конструкцию инжектора.

Основные датчики, которые дают электронному блоку управления информацию о работе топливной системы являются:

1. Лямбда-зонд. Задача этого датчика определение остатков воздуха в выхлопных газах. На основе получаемых данных блок управления регулирует подачу воздуха в топливную смесь.
2. Датчик массового расхода воздуха. Задачей этого датчика является определение объема воздуха, который проходит через дроссельную заслонку. Обычно этот датчик устанавливается внутри корпуса воздушного фильтра.
3. Датчик положения дроссельной заслонки. Подача сигнала о положении педали газа – вот основное предназначение данного датчика.
4. Датчик температуры силовой установки. В зависимости от температуры мотора, о которой сообщает этот датчик, блок управления регулирует топливную смесь.
5. Датчик положения коленчатого вала. Этот датчик ответственный за выбор цилиндра в который нужно подать топливо и время подачи искры.
6. Датчик детонации. Располагается в блоке цилиндров и предназначен для выявления и устранения детонаций.
7. Датчик скорости. Создает импульсы, благодаря которым рассчитывается скорость движения автомобиля. Корректируется топливная смесь, опираясь на показания от него.
8. Датчик фаз. Он определяет угловое расположение распредвала.

Виды впрысковых систем

Несмотря на достаточно простое описание работы инжекторного мотора, приведенное ранее, существует несколько разновидностей, осуществляющий подобный принцип работы.

Одноточечный впрыск

Это самый простой вариант реализации принципа впрыска. Он практически совместим с любым карбюраторным двигателем, разница заключается в применении впрыска вместо карбюратора. Если карбюратор во впускной коллектор подает ТВС, то при одноточечном впрыске во впускной коллектор впрыскивается через форсунку бензин.

Как и в случае с карбюраторным мотором, при такте впуск двигатель всасывает готовую топливно-воздушную смесь, и его работа практически не отличается от работы обычного двигателя. Преимуществом такого мотора будет лучшая экономичность.

Многоточечный впрыск

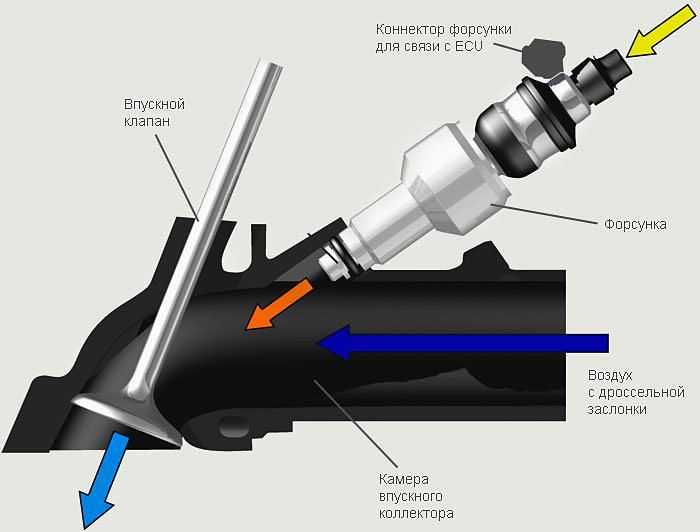

Представляет дальнейший этап совершенствования инжекторных моторов. Топливо по сигналам от контроллера подается к каждому цилиндру, но тоже во впускной коллектор, т.е. ТВС готовится вне цилиндра и уже в готовом виде поступает в цилиндр.
В таком варианте реализации принципа инжекторного двигателя возможно обеспечить многие из преимуществ, присущие впрысковому двигателю и отмеченные ранее.

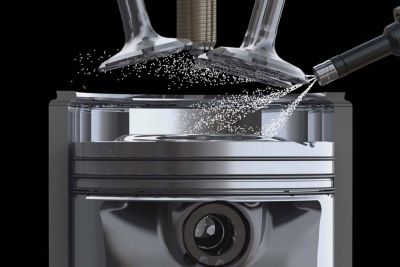

Непосредственный впрыск

Является следующим этапом развития инжекторных двигателей. Впрыск топлива выполняется прямо в камеру сгорания, чем обеспечивается наилучшая эффективность работы ДВС. Итогом такого подхода является получение максимальной мощности, минимального расхода топлива и наилучших показателей экологической безопасности.

Инжекторный ДВС является следующим этапом в развитии бензинового мотора, значительно улучшающий его показатели. В моторах, использующих систему впрыска топлива, возрастает мощность, а также экономическая эффективность их работы, они отличаются значительно меньшим отрицательным влиянием на окружающую среду.

Мне нравится1Не нравится

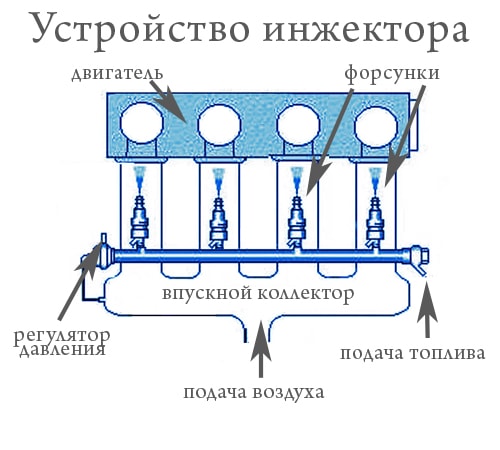

Устройство инжектора

Основная задача системы питания инжекторного двигателя заключается в обеспечении подачи оптимального количества бензина в двигатель при разных режимах работы. Подача бензина в двигатель осуществляется с помощью форсунок, которые установлены во впускном трубопроводе.

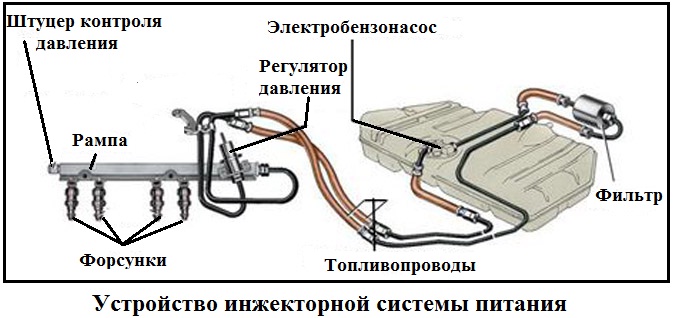

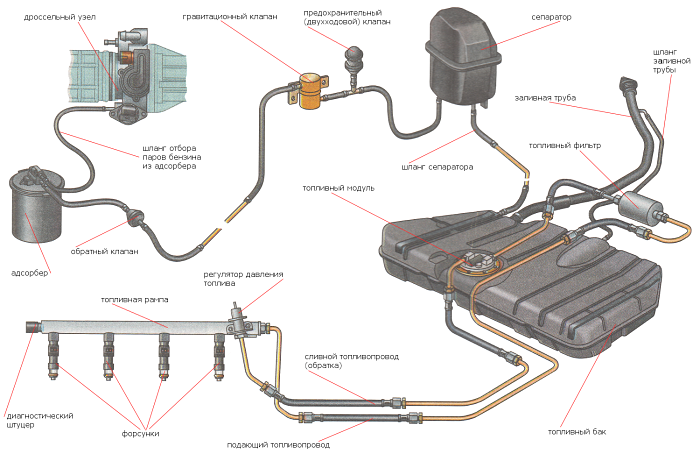

Устройство системы питания инжектора:

1. Электробензонасос – устанавливается в модуле, который располагается в топливном баке. Модуль также включает в себя такие дополнительные элементы, как топливный фильтр, датчик уровня бензина и завихритель.

Электробензонасос предназначен для нагнетания бензина из топливного бака в подающий топливопровод. Управление электробензонасосом осуществляется с помощью контроллера через реле.

2. Топливный фильтр – предназначен для очистки топлива от грязи и примесей, которые могут привести к неравномерной работе двигателя, неустойчивой работе инжектора, загрязнению форсунок. В инжекторных системах к качеству топлива предъявляются высокие требования.

3. Топливопроводы – служат для подачи топлива от бензонасоса к рампе и обратно от рампы в топливный бак. Соответственно существует прямой и обратный топливопроводы.

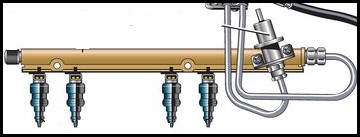

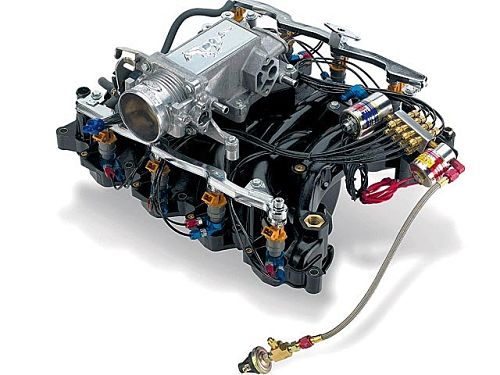

4. Рампа форсунок с топливными форсунками – конструкция рампы обеспечивает равномерное распределение топлива по форсункам. На топливной рампе располагаются форсунки, регулятор давления топлива и штуцер контроля давления в топливной системе инжектора.

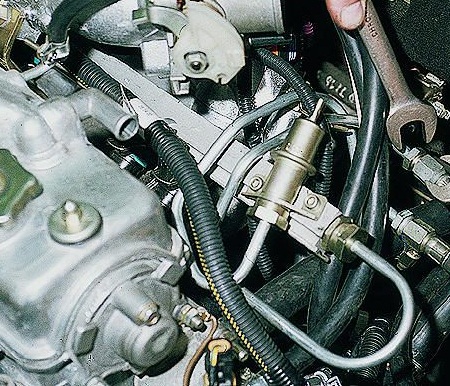

5. Регулятор давления топлива – предназначен для поддержания оптимального перепада давления, который способствует тому, что количество впрыскивания топлива зависит только от длительности впрыска. Излишки топлива регулятор подает обратно в бак.

Как работает система питания инжекторного двигателя?

Для стабильной работы двигателя необходимо обеспечить сбалансированное поступление топливовоздушной смеси в камеру сгорания. Приготовление топливовоздушной смеси происходит в впускном трубопроводе, благодаря смешиванию бензина с воздухом. Контроллер с помощью управляющего импульса открывает клапан форсунки и путем изменения длительности импульса регулирует состав топливовоздушной смеси. Регулятор давления топлива поддерживает перепад давления топлива постоянным, соответственно количество топлива, что подается пропорционально времени, при котором форсунки находятся в открытом состоянии. Контроллер поддерживает оптимальное соотношение топливовоздушной смеси путем изменения длительности импульсов. Если длительность импульса увеличивается – смесь обогащается, если уменьшается – смесь обедняется.

Расположение, классификация и маркировка форсунок

После разбора вопроса как работает инжектор, просмотрим поверхностно всю инжекторную систему. Инжекторная система, производит впрыск горючего во впускной коллектор и цилиндр мотора посредством форсунки, которая способна за секунду открываться и закрываться много раз. Система делится на два типа. Классификация зависит от расположения крепления форсунки, устройства ее работы и количества:

1. Моновпрыск, иначе как центральный впрыск топлива Throttle body injection (TBI), работает посредством одной форсунки, подающей горючие в цилиндры мотора. Подача струи не синхронизирована ко времени открытия впускного клапана мотора. Одноточечный впрыск простой и мало содержит управляющей электроникой. Вся система TBI находится внутри впускного коллектора. Технология сегодня не популярна и почти не задействуется при производстве авто, так как не удовлетворяет нынешним требованиям.

2. Распределительный впрыск топлива Multiport Fuel Injection (MFI) на сегодня востребован, потому что гораздо совершенен. Его суть в том, что каждая форсунка подает горючее индивидуально к каждому цилиндру. Крепится конструкция снаружи впускного коллектора. Сигналы синхронизированы с последовательностью зажигания двигателя. Этот тип впрыска сложнее по конструкции, однако, мощнее НА 7–10%!и экономичнее предшественников.

   Сравнение карбюратора и инжектора

Есть несколько классификаций распределительного впрыска:

• одновременный – работа всех форсунок синхронна, то есть впрыск идет сразу во все цилиндры;
• попарно-параллельный – когда одна открывается перед впуском, а другая перед выпуском;
• фазированный или двухстадийный режим – инжектор открывается только перед впуском. Дает возможность на малых оборотах, при резком нажатии на педаль акселератора увеличить момент двигателя. Впрыск проходит в два этапа.
• непосредственный (впрыск на такте впуска) GDI (Gasoline Direct Injection) – струя идет сразу в камеру сгорания. Для моторов с таким впрыском требуется и более качественное топливо, где незначительное количество серы и других химических элементов. Мотор GDI способен исправно служить в режиме сгорания сверхобедненной топливовоздушной смеси. Меньшее содержание воздуха делает состав менее воспламеняемым. Горючее внутри цилиндра прибывает как облако, пребывающее рядом со свечей зажигания. Смесь схожа с стехиометрическим составом, который легко воспламеняется.

Инжекторные форсунки имеют разный способ подачи струи:

1. Электрогидравлический. Работает посредством разницы давления дизеля на поршень и форсунку. Когда клапан обесточен, иглу форсунки жидкостью придавливает к седлу. А если клапан открывается, то открывается и дроссель, после чего осуществляется заполнение дизелем топливной магистрали. Во время этого давление на поршень снижается, а на игле ничего не происходит, что ее и поднимает в момент впрыска.

   Устройство инжектора

2. Электромагнитный. На обмотку клапана поступает электрический разряд, контролируемый ЭБУ. В итоге возникает электромагнитное поле наравне со сдавливанием пружины. Поле притягивает иглу и освобождает сопло для подачи струи. Пружина возвращается в прежнее положение после рассеивания электромагнитного поля, отправляя иглу на свое место.
3. Пьезоэлектрический. Самый продвинутый тип, применяется в дизельных агрегатах. Скорость его действий превышает предыдущие типы в четыре раза, помимо этого, количество впрыскиваемого топливо максимально выверено. Действия инжектора основаны на принципе гидравлики, работа осуществляется из-за разницы давления. Сначала игла находится на седле, потом ток растягивает пьезоэлемент, который начинает воздействовать на толкатель, чем открывает клапан для движения топлива в магистраль. Затем давление спадает, и игла подымается, вверх осуществляя впрыск.

Как работает

Если опустить незначительные детали, то работа инжектора будет состоять из этапов, которые тесно взаимосвязаны между собой :

1. Измерения массы поступающего воздуха с помощью специального датчика.
2. Передачи полученных сведений в ЭБУ инжектора (к нему же поступают данные и от других датчиков: температурного, дроссельного, измеряющего скорость вращения коленного вала).
3. Расчёта компьютером необходимого количества топливной жидкости после анализа сведений от датчиков.
4. Воздействия электрического разряда установленной продолжительности на форсунки, что способствует их открытию и передаче топлива из магистрали в коллектор.

Видео: как работает инжекторСамая сложная составляющая всей системы — её «мозг» (ЭБУ), представлен он в виде мини-компьютера. Содержит программу, предназначенную для быстрого анализа всех параметров функционирования мотора и соответствующей реакции на имеющиеся изменения.

Поэтому, чтобы обеспечить адекватную работу инжектора, незаменимыми будут каталитический нейтрализатор (дожигает несгоревшие топливные частицы) и кислородный датчик (отправляет блоку управления данные о состоянии топливной смеси и токсичности выхлопа). Без этой информации работа всего устройства будет некорректной.

Ознакомьтесь с признаками и причинами неисправности датчика массового расхода воздуха.

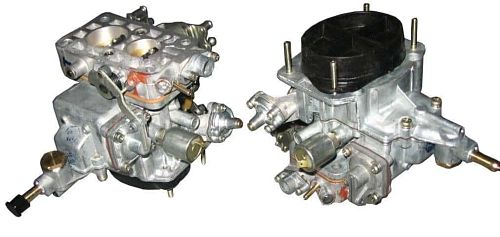

Чем отличается инжектор от карбюратора

Принцип, по которому карбюратор подает смесь бензина с кислородом в камеры сгорания двигателя, – разница в давлении. Принудительного впрыска здесь нет, и топливоподача происходит с помощью всасывания топлива. Значит, часть мощности силового агрегата тратится на этот процесс.

Количество воздуха в топливной смеси автоматически не регулируется. Карбюратор настраивается механическим путем еще до поездки, и эта настройка универсальная. Но в этом есть некоторые недостатки. Двигатель в определенные моменты способен получать от карбюратора больше топлива, чем он может переработать. В итоге часть бензина не сгорает, а выходит вместе с выхлопными газами, что наносит вред окружающей среде и не экономит топливо.

В случае же с инжектором происходит принудительная подача топлива в камеры сгорания при помощи форсунок, а количество бензина регулируется электроникой, которая и отвечает за приготовление топливовоздушной смеси.

Выхлоп инжекторного автомобиля менее токсичен, не так вреден для окружающей среды, как карбюраторный, потому что в нем меньше несгоревшего бензина.

В этом и заключаются отличия системы питания карбюраторного двигателя от инжекторного. Теперь перейдем к вопросу «что лучше» не для экологии, а для водителя и автомобиля.

Ещё кое-что полезное для Вас:

• Что такое объем двигателя автомобиля?
• Устройство, виды и назначение фильтра тонкой очистки топлива
• Датчик коленвала: признаки неисправности

 Плюсы двигателя с инжекторной топливоподачей

1. Если допустить, что остальные устройства в двух автомобилях идентичны и различны только способы подачи топлива, то большая мощность остается у инжекторного мотора. Разница в лошадиных силах между карбюраторным и инжекторным ДВС может составлять 10%. Эти отличия достигаются за счет другого впускного коллектора, точно выставляемого в каждый момент угла опережения зажигания, и другого способа подачи топлива.
2. Инжекторные моторы, по сравнению с карбюраторными аналогами, отличаются топливной экономичностью за счет точной дозированной подачи бензина. При таком способе 100% бензина сгорает в камерах двигателя, превращая тепловую энергию в механическую.
3. Основная причина перехода всех мировых автопроизводителей на инжекторную систему –  экологичность. Карбюраторные выхлопы более токсичны.
4. В морозную погоду инжекторный двигатель не нуждается в дополнительном прогреве перед запуском.
5. Инжекторы намного надежнее карбюраторов, их выход из строя встречается реже, по сравнению с неисправностями карбюраторов.
6. Инжекторные двигатели не имеют катушку-трамблер. Эта деталь часто выходит из строя на машинах с карбюраторной топливоподачей.

Минусы инжекторов

1. Хоть инжектор надежен, но он выходит из строя. А для его диагностики и последующего ремонта необходимо специализированное оборудование.  Ремонт в условиях «гаража» невозможен, для этого нужен опыт и квалификация. Ремонт этого устройства на СТО, как и обслуживание с профилактикой – работа дорогостоящая.
2. Инжектор требует только качественного топлива. Если топливо содержит некоторое количество механических примесей, то нормальная его работа затруднена. Он быстро засорится и выйдет из строя. А чистка и ремонт стоят недешево.
3. Следующий недостаток касается двигателей, на которые вместо карбюратора установили инжектор. В результате доработки повысится количество сгораемого в двигателе топлива, что повышает его рабочую температуру. Это чревато возможным перегревом ДВС со всеми вытекающими последствиями.

Плюсы карбюраторных систем

1. В плане обслуживания карбюраторы считаются простыми устройствами. Для их ремонта не нужно специализированное оборудование и инструмент. Все необходимое для этого найдёте в гараже.
2. Стоимость деталей – невысока. В случае невозможности ремонта можно купить новый карбюратор. По сравнению с инжектором его стоимость низкая.
3. Карбюратор не требует высокого качества топлива. Он нормально работает на бензине с низким октановым числом. Небольшое количество механических примесей несильно затруднит его работу. Максимум – забьются жиклеры.

Минусы карбюраторов

Недостатков у карбюраторных систем намного больше, чем достоинств, и поэтому существует тенденция на их замещение инжекторами.

1. Автомобиль, двигатель которого оснащен карбюратором, потребляет больше бензина, чем инжекторный аналог. Причем излишнее потребление топлива не переходит в дополнительную мощность. Топливо не догорает и выбрасывается в атмосферу;
2. Карбюратор не любит перепадов температур. Он чувствителен и к повышенной, и к пониженной температуре окружающей среды. Зимой его детали примерзают друг к другу. Это происходит из-за образования внутри него конденсата;
3. Низкая экологичность.

Лучшие инструкторы по вождению:

Достоинства и недостатки

Системы впрыска в настоящее время полностью вытеснили карбюраторы, поэтому недостатков у них практически не осталось. Скорее спор идёт между направлениями непосредственного впрыска в цилиндр и многоточечного во впускной коллектор.

Достоинства же инжектора неоспоримы и проявляются почти во всём:

• требования по экологии невозможно обеспечить никакой другой системой питания;
• полное сгорание топлива обеспечивает максимальную экономичность, достичь идеала не получается лишь из-за противоречивых требований по экономии и экологии;
• мощность и вид скоростной характеристики, то есть кривой зависимости крутящего момента от оборотов можно задавать в модели двигателя, то есть в программном виде, особенно это касается моторов с турбонаддувом;
• управление мотором может быть полностью автоматизировано, доступны такие ранее необычные функции как отключение части цилиндров, система «старт-стоп», интеграция с противоугонным комплексом.

Некоторая сложность системы внушала опасения на первых этапах её внедрения. Сейчас автомобильный мир настолько привык к инжектору, что опасений он вызывает не больше, чем бытовые гаджеты вроде мобильных телефонов, которые реально даже гораздо сложнее.

Преимущества и недостатки

Объективно в мире современных автомобилей вряд ли стоит выбор между инжекторным и карбюраторным двигателем. Преимущества однозначно на стороне инжектора.

Но даже при таких условиях не лишним будет знать, какими сильными и слабыми сторонами характеризуется инжекторный силовой агрегат.

К его основным преимуществам относят следующие моменты:

1. Двигатель автоматически меняет режим своей работы. Он напрямую зависит от того, какие текущие условия. Именно это даёт инжектору огромную фору перед карбюратором. Водителю ничего не нужно делать, чтобы заставить мотор работать иначе. Он проанализирует происходящее, и поменяет свою работу, чтобы добиться оптимальных показателей.
2. Ручные настройки. Их попросту нет. И это ещё один весомый аргумент в пользу инжектора. Автомобилистам нет необходимости залезать под капот, что-то настраивать, крутить и менять. Электроника всё делает самостоятельно.
3. Экономичность. Одним из факторов перехода и карбюраторов на инжекторы стал вопрос целесообразного использования ресурсов. Инжекторы на практике доказывают, что они требуют меньше топлива при большей мощности и скорости. При прочих равных, инжектор потребляет в среднем на 15-20% меньше горючего, чем некогда конкурент в лице карбюраторной системы.
4. Экологичность. Именно из-за необходимости сохранения экологии инженеры приступили к активному производству инжекторных систем. Без инжектора добиться соответствия нынешним крайне жёстким экологическим стандартам было бы невозможно.
5. Простейший запуск мотора. Это достигается за счёт наличия автоматического определения оптимальной работы. В итоге при любой погоде и температуре инжекторы запускаются безо всяких проблем.

Но не стоит торопиться с выводами. Помимо очевидных преимуществ, у инжекторных систем также имеются определённые недостатки.

К основным минусам относятся:

Сложная конструкция. Инжекторный силовой агрегат действительно устроен намного сложнее, чем тот же карбюраторный мотор. Но в настоящее время это уже не является серьёзной проблемой. Работники автосервисов легко справляются со всеми задачами, связанными с инжекторами. Да и сами автовладельцы научились решать ряд вопросов своими силами.
Стоимости. Конструктивные особенности повлекли за собой увеличение затрат на производство компонентов и сборку. Это стало причиной повышения стоимости самого двигателя.
Проблема ремонта элементов системы подачи горючего. Некоторые компоненты вовсе не поддаются восстановлению, а другие очень сложно отремонтировать. Потому зачастую проще сразу поменять деталь, чем пытаться вернуть её к жизни. А это дополнительные финансовые затраты.
Требования к топливу

Если карбюратор мог переваривать практически всё, для инжектора важно заливать в бак достаточно хорошее топливо с определёнными характеристиками и составом. Их определяет сам автопроизводитель

Заправка на дешёвых и сомнительных АЗС часто становится причиной многих поломок и неисправностей.
Ремонт и обслуживание. Инжектор требует умелых рук и профессионального подхода. Специалисты не рекомендует пытаться самостоятельно ремонтировать и обслуживать эти системы, поскольку любая ошибка может привести к серьёзным негативным последствиям. Чтобы грамотно обслужить некоторые элементы, требуется специальный инструмент и профессиональное оборудование. Хотя мелкий ремонт всё ещё доступен для выполнения своими руками. Поменять те же расходники можно самостоятельно.
Зависимости от электричества. Если в бортовой сети пропадёт напряжение, разрядится аккумулятор, двигатель перестанет работать. Потому в случае с инжекторами предъявляются повышенные требования к качеству используемых аккумуляторных батарей. Также крайне важно следить за работой генератора и поддерживать его работоспособность.

Исходя из всего сказанного выше, можно сказать, что многие недостатки достаточно условные, и воспринимать их как серьёзные минусы вряд ли стоит. Особенно при учёте таких преимуществ, которые объективно делают инжектор приоритетным выбором для автомобилиста.

Карбюраторы против инжекторов: кто кого?

Итак, с вопросом «инжектор что это такое» мы, похоже, более-менее разобрались, осталось выяснить в чём же их преимущество над карбюраторными схемами питания двигателя. На самом деле практически во всём.

• инжекторные системы намного экономнее карбюраторных. Выигрыш по расходу горючего достигает 40%;
• высокая экологичность, благодаря электронике, которая знает, сколько топлива сгорело в камерах сгорания;
• высокая надёжность конструкции по сравнению с карбюраторами, содержащими множество мелких механических деталей;
• низкая восприимчивость к перепадам температур;
• инжекторный впрыск позволяет выжать из мотора больше лошадиных сил.

Наверное, чуть ли не единственное преимущесво карбюраторов заключается в их всеядности.

Эти механизмы могут одинаково хорошо работать с бензином самого разного качества, чего не скажешь об инжекторах, а если точнее – форсунках, которые засоряются и портятся, если заправлять машину «левым» топливом.

Надеюсь, друзья, я приоткрыл вам тайну инжектора, чем он заслужил свою популярность в двигателестроении.

На эту тему на блоге много статей о разных системах, к примеру: Система впрыска Motronic, система Common Rail, система впрыска TFSI.

Спасибо, что вы с нами, подписывайтесь на блог, и не пропускайте свежие и интересные статьи.

Заключение

В итоге приходится тратить немало денег на их замену в автосервисе. Форсунки автомобиля могут иметь разную конструкцию и размер, а время от времени их нужно прочищать, так как качество топлива в нашей стране довольно низкое.

Устройство форсунок такое, что чистить их намного сложнее, чем тот же карбюратор, поэтому справиться с этой работой самостоятельно не получится. Как видите, недостатков и сложностей тут немало, но вот только автомобилисты все же предпочитают инжектор. Когда система работает исправно, а состояние мотора автомобиля удовлетворительное, то никаких проблем не возникнет. Расход топлива может не быть минимальным, но станет стабильным.
