Замена ламп ближнего света ваз 2110 собственными силами

Содержание:

Изготовление элемента вручную

Для одного элемента оптики вам потребуются:

контргайка;
пара гаек с обточенными концами, чтобы зафиксировать болт в корпусе изделия;
болт М8 длиной 6—10 см;
корректорный корпус от прибора в рабочем состоянии.

С задней стороны корректорного корпуса просверлите отверстие для нормального движения в нем болта. Конструкция сядет ровно благодаря гайкам со сточенными гранями. Для дополнительной уверенности можете посадить гайки на эпоксидный клей.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Как разобрать фару ВАЗ 2110

Замена ламп ближнего света в москве

Устройство фар десятки в зависимости от производителя может сильно отличаться (см виды фар ). Разборка фары будет показана на двух наиболее популярных моделях: Киржач (Завод Автосвет) и Bosch.

Фары ВАЗ 2110 Киржач

Чтобы снять стекло фары следует аккуратно вставить в угол стекла плоскую отвёртку, а затем в образовавшуюся щель просунуть канцелярский нож, поэтапно срезаем герметик, помогая отверткой. Если герметик не поддается, тогда его нужно нагреть, используя фен, более подробно об этом рассказано в видео:

После того как стекло фары демонтировано, снимаем отражатель фары, откручивая три болта:Чтобы снять плату с отражателем и модулем из фары, следует снять прижимную пружину через отверстие гидрокорректора. Затем максимально закручиваем регулировку и подсовываем ручку отвертки, после чего начинаем выкручивать сначала один винт регулировки, затем другой. Вынимаем плату из фары.

Фары ВАЗ 2110 Бош

Замена стекла фары Bosch производится проще, т.к. вместо герметика используется резиновый уплотнитель. Снимаем стекло фар, предварительно отстегнув защелки.Чтобы снять отражатель фары пришлось выкрутить полностью регулировочные винты и вытащить колпачок внутри отражателя (закрывающий лампу ближнего света), поддев его отверткой с другой стороны.При обратной сборке фары установка стекла производится с помощью герметика или уплотнителя (можно использовать мягкий, строительный). Кстати, а Вы знаете, как сделать тюнинг фар ВАЗ 2110 ?

Добро пожаловать! Передняя фара – при езде за городом или же даже в самом городе за каким либо автомобилем, в некоторых случаях ни к чему хорошему не приводит, потому что передние автомобили являются очень высоким источником опасности, так как при езде к примеру по щебёнки на большой скорости, передний автомобиль может нанести заднему хороший урон так как все камни из под колёс будут лететь в задний движущийся автомобиль и тем самым они могут повредить капот, решётку радиатора, фары, противотуманные фары у автомобиля который едет сзади и после этого некоторые детали вам придётся менять.

Примечание! Для того чтобы заменить блок-фары (Это полностью так сама фара называется), вам нужно будет запастись некоторым инструментом, а именно: Нужно вам будет взять с собой накидную головку примерно «на 8» совместно с воротком или же с удлинителем, а так же гаечный ключ нужно будет взять «на 10» и обычную отвёртку!

Что входит в состав блока фары? В него входит во-первых основная фара, а во-вторых указатель поворота, эти оба части можно и заменять отдельно если у вас к примеру разбита только основная фара, как это сделать описано в этой статье, поэтому внимательно читайте, для наглядности ещё чуть ниже размещена фотография, на которой изображен целиком блок фары.

Когда нужно менять переднюю фару? Она нуждается в замене если она у вас разбилась или же внутренности у фары сильно повредились из чего свет стал светить хуже и в совершенно другом направление, но это ещё не повод идти в магазин и покупать новую фару если свет стал светить не в том направление, всё дело в том что на автомобилях десятого семейства устанавливались с завода так называемый гидро-корректор фар, и поэтому если он выйдет из строя то фара может начать светить либо очень высоко, либо же очень низко, более подробнее об признаках выхода из строя гидро-корректора, а так же о том как его можно заменить, см. в статье под названием: «Замена гидрокорректора фар на автомобилях».

Примечание! В некоторых случаях (Редкий раз) люди идут покупать новую фару если она у них просто перестала гореть, поэтому чтобы вы знали учтите для себя, фара может перестать гореть из-за выхода из строя лампочки которая в неё в строена, о том как заменить лампочку читайте в статье: «Замена ламп фары в десятках», а так же из-за неисправности в проводке или же в неисправном предохранители который идёт на обе передние фары, поэтому если у вас вдруг неожиданно перестала гореть фара но она в хорошем состояние находиться, не нужно идти в автомагазин и покупать новую фару, в начале осмотрите вашу со всех сторон возможно проблема либо с проводкой (Выскочил какой либо провод), либо же с лампочкой которую нужно заменить на новую!

Демонтаж

Замена ламп ближнего света в калине 1 и 2 поколения

Чтобы снять блок фару, необходимо, открыв капот:

Обесточить ВАЗ 2110 (это необходимо делать всегда во время ремонта, особенно всего, что связано с электричеством) путем отсоединения минусовой клеммы от АКБ;
Снять с радиатора облицовку;
Отсоединить от фары колодку с проводами;
Прижать защелку цилиндра гидрокорректора и, повернув его на 90° вправо, вынуть из гнезда. Шланги отсоединять не нужно;
Открутить три болта, крепящие блок фару, затем подвинуть ее назад;
После чего – сдвинуть устройство в бок, в сторону к центру машины, пока оно не выйдет из зацепления с крылом крючок;
Ослабить верхние болты бампера;
Нажать на накладку снизу, пока ее фланец не выйдет из зацепления с буфером, затем снять накладку;

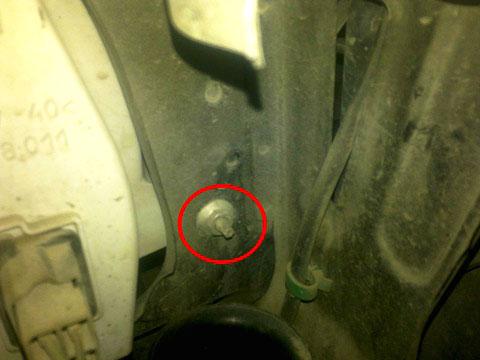

Открутить гайку, крепящую фару снизу;
Выдвинув блок фару к себе, отсоединив колодку от указателя поворота, можно ее снять.

КАКИЕ ЛАМПОЧКИ СТОЯТ В ФАРАХ

Замена ламп ближнего света нива шевроле

Какие лампочки в фарах Весты и XRAY указано в приложении № 2 руководства по эксплуатации автомобиля:

лампа дальнего света — H1;
лампа ближнего света — H7;
лампа указателя поворота — PY21W;
лампа ДХО и габаритного огня у Весты — W21/5W. У XRAY ДХО — светодиоды, если они перегорят, придется менять блок фару в сборе.
лампа противотуманной фары (ПТФ) — H16
лампа сигнала торможения и габаритного огня — P21/5W
лампа света заднего хода — W16W
лампа указателей поворотов заднего фонаря — WY16W (Веста), PY21W (XRAY)
лампа заднего противотуманного фонаря XRAY — W21W
лампа указателя поворота в наружном зеркале заднего вида XRAY — WY5W
лампа освещения номерного знака — W5W
лампа плафона освещения вещевого ящика — W5W
лампа плафона освещения багажника — W5W
лампа плафона освещения порога передней двери — W5W

ЛАМПА ДАЛЬНЕГО СВЕТА LADA XRAY Порядок действий:

снять крышку (№ 1), повернув ее против часовой стрелки;
отсоединить разъем (№ 5) с проводами от лампы (№ 4);
вывести усики пружинного фиксатора (№ 6) из пазов; снять лампу.

Советуем ознакомиться

ЛАМПОЧКА БЛИЖНЕГО СВЕТА LADA XRAY Инструкция:

снять крышку (№ 2), повернув ее против часовой стрелки;
отсоединить колодку (№ 2) с проводами от лампы (№ 1);
вывести усики пружинного фиксатора (№ 3) из пазов;
извлечь лампу.

ЛАМПОЧКА В ПОВОРОТНИКАХ LADA XRAY Порядок замены:

повернуть патрон (№ 3) против часовой стрелки;
извлечь патрон вместе с лампой;
извлечь лампу из патрона, повернув против часовой стрелки.

ЛАМПЫ ДХО И ГАБАРИТОВ LADA XRAY Чтобы снять лампу следует:

повернуть патрон (№ 4) против часовой стрелки;
извлечь патрон вместе с лампой;
снять лампу из патрона.

Установку новых ламп в фару производится в обратном порядке.

Замена деталей фары

В некоторых случаях полная замена фар может не потребоваться, порой поломки можно устранять, заменяя детали фар.Довольно часто владельцы автомобилей замечают, что при движении автомобиля заметно дрожание света. Это может быть из-за дребезжания отражателя.Чтобы устранить дрожание света необходимо проверить:

расположение отражателя на месте в защелке;
наличие тяг регулировочного болта;
упор в посадочные углубления штока гидрокорректора;
провисание нити (местами меняются лампы дальнего и ближнего света);
целостность трубки гидрокорректора.

Более удачными методами устранения дрожания являются:

замена гидроколлектора на электрокорректор;
наращивание длины штока гидрокорректора для натягивания пружины.

Колпачки могут заменять пластиковым дюбелем длинной 8 миллиметров; колпачком, который можно сеять с тормозного штуцера; другим пластиковым колпачком.Делается это в таком порядке:

из осветителя вынимается гидрокорректор;
на шток корректора плотно вдевается колпачок, не позволяя ему соскакивать вовнутрь;
корректор устанавливается в посадочное гнездо.

Замена гидрокорректора фары 1-ый способ

Также часто случает поломка гидрокорректора фары, из-за чего перестает работать регулировка и опускается отражатель. Корректировку светового пучка приходится производить достаточно часто, в особенности, при сильной загрузке багажника машины, когда свет направлен в глаза водителей машин, которые движутся навстречу вам.Ремонт гидрокорректора фары занимает немного времени:

Сначала откручивается крепеж фар и снимается;
Фара разбирается: аккуратно снимаются стекла и металлические скрепки;
С помощью ножа стекла очищаются от герметика;
Срезается выпуклый профиль на стекле;
С оборотной стороны откручиваются саморезы;
Вынимается бумажный отражатель.

В результате есть вероятность, вновь пережать корректор.

После выполнения необходимых действий фара собирается в порядке, обратном разборке.

Замена гидрокорректора фары 2-ой способ

Также есть второй способ отремонтировать гидрокорректор.Для этого:

На винтах регулировки нарезается резьба (метрическая 3);
Винты закручиваются в осветитель, потом одеваются шайбы;
Вынимаются пластиковые крепления;

Надевается планка с размещенными на ней модулями ближнего и дальнего света;
Сверху надевается: шайба, на шайбу пружина, поверх которой надевается еще одна шайба. Стоит использовать контргайки;
Все закручивается;
Конструкция фиксируется с помощью анаэробного герметика.

ПОДРОБНОСТИ: Стартер ВАЗ 2109 – схема механизма, неисправности, замена Видео » АвтоНоватор

Ремонт осветителя

Осветитель можно отремонтировать и без необходимости производить разборку. Шарик можно защелкивать в плас через отверстие ламп с задней стороны осветителя, не снимая стекло.Итак:

Сначала просверливается отверстие четко напротив защелки наверху фар;
В сделанное отверстие вставляется отвертка;
На шарик корректора закрепляется цанга;
Затем просверленное отверстие заклеивается;
По навесной петле от мебельного шкафчика (петли длиной 5-6 сантиметром, с вырезом сверху и отверстиями крепления, куда она крепится) прикрепляется на все выломанные узлы корректора;
Навес заводится в прорез регулировочного винта;
Винт смещается, чтобы прорез оказался в узком участке навеса;
Придерживая навес, винт выкручивается до упора с усилием. Так происходит фиксация навеса, который необходимо размещать в горизонтальном положении;
С помощью электродрели, пользуясь 3-миллиметровым сверлом, в основании осветителя делаются отверстия там, где на навесе имеются отверстия;
В отверстие закручивается укороченный саморез так, чтобы он не доставал до отражателя дальнего света. Такая прорезь позволит надежно зафиксировать регулировочный винт, сломать который вновь не получится.

Перед проведением работ рекомендуется посмотреть данное видео, где показывается, как заменить фару на Ваз 2115, что полностью схоже с десяткой.

Кроме того, как советуют эксперты и мастера, желательно при замене часто пользоваться фото-материалами, который представляют собой наглядное пособие. Своими руками, если делать все, как требует инструкция, можно не только

или фары целиком, но и провести ремонт любой детали автомобиля.

Замена датчика температуры охлаждающей жидкости

В автомобиле ВАЗ десятой модели замена датчика температуры не представляет большой проблемы. Порядок проведения замены:

Снимаем отрицательный провод от соответствующей клеммы автомобильного АКБ.
Сливаем жидкость-охладитель из радиатора автомобиля.
Демонтируем фильтр воздуха для комфортности при производстве ремонтных работ.
Отжимаем зажим из пластмассы, удерживающий проводную колодку от температурного датчика.
Демонтируем изделие из патрубка охладительной системы.
Монтаж изделия осуществить в обратной последовательности.

Автомобильный датчик температуры ВАЗовской «десятки» желательно использовать в соответствии с заводской номенклатурой кодов запасных частей. Это обеспечит корректное применение данного изделия.

Источники

http://luxvaz.ru/vaz-2110/93-sistema-ohlazhdeniya.html
http://avtovx.ru/dvigatel/datchik-temperatury-dvigatelya-vaz-2110-58/

Как разобрать фару ВАЗ 2110

Фары ВАЗ 2110 Киржач

Фары ВАЗ 2110 Бош

Тюнинг и ремонт ВАЗ 2110

Информация, представленная в этой статье, будет касаться разбору фары ВАЗ 2110. Для чего же нужно разбирать фару? В моем случае, я делал это для того, чтобы вставить диодную ленту внутрь фары. Также это пригодится тем, у кого фара потеет. Причины могут быть разные.

Как снять фару с ВАЗ 2110 в этой статье я описывать не буду, так как подробную информацию об этом вы можете найти ЗДЕСЬ.

Ну что ж, приступим к самому процессу. Для того чтобы разобрать фару ВАЗ 2110 нужно набраться терпения. Так как процесс разбора просто, но может подзатянуться.

Сначала рассмотрим, как разобрать фару ВАЗ 2110 (Киржач)

Итак, первым делом нужно снять стекло с фары. Я считаю этот этап самым долгим и опасным

Опасным, потому что при неосторожности можно разбить стекло.

А) Вставляем в край фары, между стеклом и пластмассовым блоком отвертку или нож.

Б) При этом появиться небольшая щель, через которую можно вставить канцелярский нож и начать обрезать герметик.

В) будьте аккуратны, не спешите, не вставляйте отвертку сильно глубоко, иначе стекло фары просто треснет.

Г) Проходимся ножом по всему периметру фары. Если герметик не поддается, фару можно прогреть феном.

Разборка фар Киржач ваз 2110

Видеоурок по разборке передних фар десятого семейства (Киржач) Ролик представляет собой пример, полной.

Ремонт фары ваз 2110 boch

Д) Когда по всему периметру фары чуть подрезали герметик, можно аккуратно отвертку утопить больше в глубь фары или вставить отвертку потолще.

Е) И опять проходимся ножом по всему контуру. (с первой фарой я игрался 2 часа, со второй меньше, то ли опыта набрался, то ли герметика было там меньше. Вторая мне поддалась за пол часа).

Ж) Когда стекло уже полностью отошло, снимите его с фары. Будьте аккуратны, так как стекло у меня зацепилось за хромированную пластмасску внутри фары. А она то прикруче сзади фары тремя болтами. Поэтому, если и у вас так случилось, подденьте ее канцелярским ножом, чтобы она отцепилась от стекла.

Со стеклом разобрались, идем дальше.

2. Снимаем хромированную вставку. Для этого сзади фары откручиваем 3 болта.

3. Если вам нужно будет снимать модуль фары и отражатель, то через отверстие для гидрокорректора снимите пружину.

4. Теперь закрутите регулировочные винты по максимуму, вставьте ручку отвертки и выкрутите регулировочные винты.

5. Теперь из пластмассового корпуса фары можно достать плату.

Вот и все, теперь рассмотрим разбор фары ВАЗ 2110 (Bosh). С ней все гораздо проще.

Стекло на фаре Бош снимаемся очень просто, так как оно не проклеено герметиком. Отстегните защелки фары.

3. Для съема отражателя нужно выкрутить винты регулировки и вытянуть колпачек, который закрывает лампочку ближнего света, для этого подденьте его отверткой с другой стороны.

Выводы

Заменить стекло фары на ВАЗ-2114 достаточно просто, и не нужно менять все изделие, при этом отдавая значительные деньги за целую деталь и работу автосервиса. Стеклянное изделие можно найти на разборках или на авторынке за достаточно низкие деньги.

None

None С самого начала мы начинаем снимать фару. Для этого надо раскрутить 6 болтов., ничего сложного, главное запомнить где находится заземление, и обратно поставить его.

Сняли фару, и оставили машинку одноглазой и пошли домой, менять фару. Для того чтобы заменить стекло, нам потребуется1. Канцелярский нож2.

Обычный нож3. Минусовая отвёртка4. Шлифовальная бумага5.

Герметик6. При желании можно иметь надо простой фен.

После того как мы приготовили все нужные нам инструменты, берём саму фару и начинаем осторожно срезать старый герметик

Как выглядела фара, до среза старого стеклаСрезать надо осторожно, чтобы не повредить пластик, даваться может очень тяжело, зависит от того, как до этого приклеивали. Осторожно канцелярским ножом срезаем герметик. После того, как хоть в одном месте минусовая отвертка проходит внутрь, становится намного легче срезать

После того, как хоть в одном месте минусовая отвертка проходит внутрь, становится намного легче срезать.

После того, как мы срезали стекло, нужно удалить весь лишний герметик с помощью ножей и шлифовальной бумаги.

После удаления лишнего герметика, надо обеззаразить всю поверхность, куда крепится стекло. Я использовал водку, так как она тоже подходит для обеззараживания…Обеззаразили поверхность, начинаем наносить силиконовый герметик, так, чтобы вся поверхность равномерно наклеивалась, а излишки просто снимаем бумагой/тряпкой/салфеткой.

После приклеивания, прижимаем поверхности друг к другу, чтобы они как можно сильнее прилегали друг к другу. Я использовал прищепки.

None

None На этом всё.

Price:Стекло Киржач 2114 — 180 рублейГерметик — 60 рублейВремя работы : от 1 часа до 3 часов в зависимости от желания ожидания склеивания фары со стеклом

Передние осветительные приборы статистически являются наиболее хрупкой частью автомобиля. Бампер или капот при незначительном контакте со сторонними объектами можно отрихтовать, а вот хрупкое стекло осветительных приборов ремонту не подлежит.

Также, в отличие от механических деталей, отвечающих за внешний вид авто, ремонт света отложить не получится, поэтому с вопросом, как снять фару на ВАЗ 2114 сталкивается каждый автолюбитель. Во-первых, от их исправности зависит жизнь водителя в ночное время суток, во-вторых, неисправность осветительных приборов является весомым поводом для штрафа.

Кроме столкновений существует множество бытовых причин, следствием которых становится замена фары ВАЗ 2114, наиболее распространенная – плохо убранная дорога. Даже самые маленькие камешки, прошедшие «жернова» колес впереди идущего автомобиля, превращаются в «пули».

Причем стартовая скорость некоторых из них вполне соизмерима с настоящим стрелковым оружием. Поэтому давайте разберемся, как заменить оптику целиком, сменить стекло и какие осветительные приборы покупать.

Выводы

Демонтировать и разобрать фару на ВАЗ-2110, как показывает практика, не трудно. Трудности могут возникнуть при сборке, а в особенности при склеивании стекла и корпуса. В остальном особых проблем возникнуть не должно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Privacy Overview

This website uses cookies to improve your experience while you navigate through the website. Out of these cookies, the cookies that are categorized as necessary are stored on your browser as they are as essential for the working of basic functionalities of the website. We also use third-party cookies that help us analyze and understand how you use this website. These cookies will be stored in your browser only with your consent. You also have the option to opt-out of these cookies. But opting out of some of these cookies may have an effect on your browsing experience.

Necessary cookies are absolutely essential for the website to function properly. This category only includes cookies that ensures basic functionalities and security features of the website. These cookies do not store any personal information.

Существует множество причин, по которым необходимо снять фару с автомобиля. Это может быть ее ремонт, тюнинг или даже замена на новую. В рамках данной статьи, мы разберем вопросы по демонтажу фар от таких производителей, как «Киржач» и «Bosch», с автомобилей ВАЗ 2112, 2111 и 2110.

Замена фары на ВАЗ 2110 своими руками

Чтобы произвести замену фары на ВАЗ 2110, вам следует совершить ряд не сложных манипуляций:

– отсоедините провода от фары и демонтируйте верхнюю решетку радиатора, выкрутив два болта при помощи ключа на десять;– отсоедините провода от «поворотников» и демонтируйте гидрокорректор, отжав фиксирующую защелку и повернув агрегат на 90 градусов по направлению движения часовой стрелки;

– выкрутите три крепежных болта фары при помощи ключа на десять и сдвиньте оптику назад;– передвиньте ресничку фары в направлении центра на 4 сантиметра, тем самым выведя ее край из точки фиксации на крыле;

– немного открутите два болта, которые отвечают за крепление буфера сверху;– демонтируйте ресничку, нажав на накладку снизу;

– выкрутите финальную крепежную гайку, воспользовавшись уже привычным ключом на десять.

Как разобрать фару ВАЗ 2110 от компании «Киржач»?

Чтобы разобрать фару автомобиля ВАЗ 2110, которая была произведена на заводе «Киржач», воспользуйтесь нижеследующей инструкцией:

– просуньте в угол стекла минусовую отвертку;– в образовавшееся отверстие просуньте кончик лезвия канцелярского ножа и срежьте герметик по кругу;

– если прорезать герметик не удается, то подогрейте его при помощи бытового фена;– выкручиваем 3 крепежных болта и демонтируем отражатель фары;

– через отверстие гидрокорректора вытаскиваем прижимную пружину, после чего демонтируем плату с отражателем и модуль фары, дополнительно выкрутив болты регулировки.

Видео. Разборка фар ВАЗ 2110 (Киржач)

Напомню, что в предыдущей статье мы рассказывали почему стучат клапана и как устранить стук. Выполнить можно все своими руками, нужно только подробно ознакомиться со статьей.

Как разбирается фара ВАЗ 2110 от компании «Bosch»? Чтобы разобрать фару автомобиля ВАЗ 2110, которая произведена на заводе Bosch, проведите следующие манипуляции:

– отстегните крепежные защелки стекла фары и демонтируйте его;

– снимите защитный колпачок лампы ближнего света поддев его отверткой;– выкрутите болты регулировки фары и снимите ее отражатель, плату и все остальные запчасти.

Отметим, что так делается только первая разборка фары, во всех же остальных случаях, придется пользоваться канцелярским ножом, как и в случае с фарами от компании «Киржач». Это связано с тем, что резиновая прокладка фар Bosch – одноразовая и при сборке вам придется уплотнять крепление герметиком.
