Как высверлить сломанное сверло из металла

Классификация и конструкция

Для вывинчивания старых болтов и шпилек с отломанными шляпками можно применять один из трех видов экстрактора.

Клиновидный стержень – имеет форму ограненного конуса. Его забивают в подготовленное отверстие в торце , заклинивают и выкручивают . Клиновидный экстрактор простой в использовании, но для эффективного извлечения потребуется точность в сверлении центрального отверстия . По завершению бывает сложно снять извлеченную деталь с выве ртыша .

Стержневой – сделан в форме острогранного стержня . Его забивают в высверленное отверстие и заклинивают. Вместе с крепежом экстрактор выкручивают ключом. Удалить обломок с о стержневого инструмента очень сложно, что и является основным его недостатком.

Винтовые спиральные – производятся также в форме конуса, но уже с резьбой. Инструмент имеет две резьбы: левую используют для удаления болтов с правой резьбой, и правую – для извлечения метизов с левосторонней резьбой. Винтовой инструмент не нужно забивать. Его вкручивают и выкручивают уже вместе с обломком. Для вывинчивания применяют вороток.

Если головка болта отломилась

В таком случае нужно запастись терпением и выбрать подходящий вариант действий.

Три способа:

1. Высверливают отверстие на 3 см меньше диаметра болта и в него вкручивают метчик с левой резьбой до тех пор, пока сломанная часть не начнет выкручиваться.
2. Если часть болта выступает, то на ней можно сделать прорез при помощи болгарки под шлицевую отвертку и приступить к выкручиванию.
3. В основании делают отверстие, в которое вкручивают против часовой стрелки экстрактор. Затем ключом извлекают поврежденный элемент.

Процесс занимает несколько минут, но встречаются изделия с потайной головкой под шестигранник, грани которых легко срываются. Справиться с такой проблемой поможет Torx подходящего размера.

Как высверлить сломанный болт

Профессионалы советуют использовать сверло небольшого диаметра и следить за тем, чтобы оно при работе не наклонялось в стороны

При покупке нужно акцентировать внимание на стране производителе и стоимости. Качественные сверла не могут стоить дешево, заточены специальным образом и сделаны из закаленной стали

Выкручивание гаек и болтов производят медленно и последовательно, спешить в данном случае нельзя, иначе потом возникнут непредвиденные проблемы и потеря времени на их устранение. К примеру, многие автомастера спешат открутить ржавые болты, которые ломаются. Теряется много времени на устранение ошибок. Поэтому необходимо сразу распланировать ход действий. Как справиться со ржавыми болтами, обсудим далее.

Принято считать, что

…саморез является тем же шурупом, но лишь в современном исполнении. В старые временны практически все крепления делали при помощи шурупов. Для этого нужно было просверлить отверстие, а после вкрутить в него шуруп. В отличия от шурупного крепления, для саморезов не потребуется дополнительная подготовка, которая будет связана со сверлением отверстия. Их можно будет вкрутить при помощи шуруповерта или даже обычной отвертки в любые подходящие поверхности.

По внешним данным отличия двух таких элементов крепления небольшие. У шурупов в верхней части под головкой есть гладкая часть стержня, на которой не резьбы, а у саморезы резьба есть на всем стержне до самой шляпки

Несведущие люди могут даже не сразу обратить внимание на подобные особенности, и даже не найдут отличий. В строительных маркетах маленькие по размеру саморезы продают на вес, а вот крупные образцы поштучно

Как открутить прикипевший болт

Зачастую ремонт автомобиля усложняется из-за наличия коррозии и окисления крепежных элементов. Например, на заводе при сборке мастер не обработал резьбу смазочными материалами, и в ходе эксплуатации туда попала вода. В результате болт прикипел, казалось бы, намертво, но с такой неприятностью можно справиться несколькими способами.

Открутить заржавевший болт или гайку постукиванием

При постукивании с болта отходят ржавчина и накипь, поэтому открутить его становится легче. Операцию проводят молотком, поворачивая специальным инструментом с целью создания крутящего момента

С осторожностью, так как можно повредить изделие и придется его высверливать. После удаления крепежного элемента его чистят от ржавчины и обрабатывают графитовой смазкой

При наличии одевают пыльник на соединение.

С помощью растворителей

В арсенале любого опытного автолюбителя всегда найдется набор жидкостей для борьбы со ржавчиной и другим налетом. В основном используют WD-40 с хорошей проникающей способностью в микрозазоры, стоимость которого начинается от 100 рублей. Наряду с ним, применяют тормозную жидкость, уайт-спирит, керосин, кока-колу. В отличие от WD-40 другие жидкости воздействуют слабее, и лучше налить их в емкость и поместить в нее прикипевшее соединение для большего эффекта.

Если болт прикипел на передней стойке, растворяющее вещество можно аккуратно влить в «стакан». Главное — не повредить резинки на стойках, иначе придется их менять.

Смачивают тряпку любым средством, обматывают гайку и оставляют на некоторое время. Потом обстукивают болт для разрушения размягченной ржавчины и приступают к откручиванию.

Термический способ

Когда растворитель не справляется с задачей, можно попробовать воздействие огнем и холодом. В любом крупном авто или хозяйственном магазине продается газовая горелка, с ее помощью нагревают болт до ярко-оранжевого цвета. Потом охлаждают машинным маслом и пытаются его ослабить. При неудачной попытке процесс повторяют заново.

Этот метод не всегда помогает, а при близком расположении с лакокрасочным покрытием, топливным баком очень опасен. При работе с газовой горелкой нужно соблюдать правила пожарной безопасности и не использовать ее, если под рукой нет огнетушителя.

Применяют спреи для заморозки изделий, чтобы сохранить болт для дальнейшего использования. Но пользуются такими реагентами в основном профессионалы, так как в бытовых условиях это дело затратное и нерентабельное.

Причины излома болта

Любой механизм рано или поздно подвержен выходу из строя, а значит требует своевременной починки. А если при ремонте авто неожиданно ломается болт, это добавляет сложности в работе. Эта проблема также увеличивает продолжительность ремонта. Разберем основные причины такой неприятности.

Ржавчина на деталях. При контакте металлических изделий с влажностью и другими неприятными факторами происходит их сезонный износ. В результате этого может произойти излом болта при осуществлении ремонтных работ мастером.

Прикипание. С годами металлические детали и места их соединения сильно изнашиваются. На внешний вид все кажется нормальным. Случается, что при ремонте мастеру не удаётся выкрутить деталь из-за резьбы, которую сложно провернуть.

Аналогичная трудность возникает, когда у болта сорвана резьба. Для этого существует множество идей, как можно выкрутить болт в труднодоступном месте.

Что делать при возникновении внештатной ситуации: несколько советов

Конечно, очень неприятно, когда болт обламывается в процессе работы. Это значительно замедляет ремонт. Но нервничать в таком случае не стоит. Лучше всего сесть и немного успокоиться, после чего решать вопрос с метизом на холодную голову. Изменить уже всё равно ничего не удастся, а вот испортить деталь, пытаясь сгоряча вывернуть обломыш – это запросто. И всё же, если при высверливании сама деталь всё-таки была повреждена, исправить всё никогда не поздно.

Лучше для начала сесть и успокоиться – нервное состояние только усугубит проблему ФОТО: брянский-рабочий.рф

Чаще всего резьба в детали приходит в негодность при неровном засверливании. В этом случае придётся удалять обломок полностью, попутно сровняв и нарезку в канале. После этого можно поступить двумя способами.

1. Нарезать более крупную по диаметру резьбу и подобрать под неё болт. Это сделать несложно, но не всегда возможно. Ведь стенки детали могут оказаться слишком тонкими, что не позволит нанести резьбу.
2. Другой вариант – гильзование. Наиболее проблемный метод решения вопроса. Необходимо подобрать гильзу по размеру, после чего запрессовать её в отверстие. Если нет опыта производства таких работ и необходимого оборудования, лучше вообще забыть, что подобный способ ремонта существует.

При помощи таких приспособлений и нарезается внутренняя резьба  ФОТО: castle.pri.ee

К мытью байка надо приготовиться заранее и тщательно.

Помыть байк друзья, это естественно не ракету построить, но… Как и в любой другой деятельности нужно всегда быть готовым к решению поставленной задачи. Для быстрого и качественного результата удобнее и правильнее всего будет иметь подрукой все необходимые инструменты и средства, таким образом вы сможете сделать всю свою работу за одни, как говорится, раз.

Если вам покажется, что приобретение определенных и слишком дорогих вещей излишняя трата денег, то не спешите и подумайте над этим лучше дважды, ведь использовать эти средства вы будете ни один раз, а вот результата и тем более нужного вы с ними добьетесь намного большего.

Убедитесь пожалуйста, что у вас под рукой имеется водоснабжение со шлангом, химия и все необходимые автошампуни, а также кондиционеры для кожи, чистые тряпочки и кисточки, включая сюда время которое вы можете посвятить чистке своего аппарата (байка).

Если вам нужно быстренько смыть со своего мотоцикла слой грязи, то это одно дело, поэтому с этим можно разобраться за несколько минут. Но вот если вы вознамерились действительно восстановить свой хромированный “круизер” до того состояния «как только что из мотосалона», то данная процедура займет у вас не менее получаса, и это точно.

Убедитесь друзья, что вы располагаете для данной работы необходимым свободным временем.

Не торопитесь пожалуйста, посмотрите по-внимательней прежде чем приступить к чистке своего байка, все ли у вас есть из необходимого.

Высверливаем обломанный болт

Этот способ принято считать наиболее кропотливым. Пользуются им лишь тогда, когда другие методы не дали положительного результата.

Давайте разберёмся почему:

• необходимость соблюдать точность при высверливании для предотвращения излома резьбы;
• использование разных по величине сверл для работы.

Если отсутствует подобный опыт, рекомендуется воспользоваться советами профессионалов для выкручивания сломанных болтов, взяв сначала тонкое сверло.

Итак, если при ремонте авто вдруг отломился болт, не отчаивайтесь. Используйте указанные выше методы по его извлечению. При работе не переусердствуйте, иначе можно поломать резьбу, а это только усугубит проблему.

Способы, которыми можно выкручивать болты

Экстракторы сломанных болтов

Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.

При помощи верхушки болта с головкой

При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии

Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.

Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.

Использование небольшой отвертки или зубила

Выкручивание поврежденных болтов

Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.

Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.

Использование экстрактора

Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник

Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра

Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.

В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.

Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.

№1 Рассверливание остатков болта

Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт

1

Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.

При этом используются два сверла с разной формой наконечника – с тупым и острым углом

2

В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.

К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.

Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.

№2 Закручивание экстрактора

Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора

1

Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра

Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны. В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

2

Далее экстрактор закручивается в болт и вращается в нём до упора.

Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта

Как открутить болт специальным оборудованием

Болты откручиваются с помощью самых разных приспособлений, причем это позволит высверлить болт, не повредив резьбу , например:

• ключами;
• отверткой;
• пневматическим гайковертом;
• трещоткой.

Но нередко решить возникшую проблему перечисленными выше методами не удается, и тогда на помощь придут другие инструменты для выкручивания сломанных болтов:

1. Тонкие рожковые ключи, но они категорически не подходят в случае ржавых или прикипевших болтов, так как это срывает грани.
2. Гайковерт.
3. Накидные ключи, которые более применимы, так как они плотнее охватывают шляпку изделия.
4. Сварочное оборудование.
5. Шестигранный накидной ключ, который реже вызывает срыв граней.
6. Ударный пневмогайковерт.
7. Мультипликатор, который позволяет приложить большее усилие к прикипевшему болту.
8. Отвертка с крупной рукояткой.
9. Зажимной инструмент.
10. Набор экстракторов.
11. Шпильковерт, который отлично подойдет к изделиям, которые имеют высокую шляпку.

Работа набором экстракторов

Первоначально потребуется наметить центр, для чего необходим кернер и молоток. Затем сверлят направляющее отверстие, которое будет использоваться экстрактором.

Экстрактор потребуется вставить в отверстие и слегка подбить, чтобы фиксация была более надежной. Только после этого можно использовать метчик, чтобы вкрутить экстрактор. Работа с ним достаточно проста, так как после того, как экстрактор войдет в изделие до упора, изделие начнет выворачиваться.

Работа со сварочным оборудованием

Если обломился болт, как выкрутить его, не повредив само оборудование? Самый быстрый способ – это воспользоваться сваркой.

Для этого следует взять гайку подходящего размера и приварить ее к отломанной части, но только с внутренней стороны. После этого изделие можно просто открутить крепежный элемент с помощью гаечного ключа.

Сварочное оборудование дает возможность открутить винт или болт, у которого имеется отломанная головка или же сорваны грани.

В ситуации, когда головка сорвана, на оставшуюся часть необходимо наплавить небольшое количество металла, после чего надеть туда обычную гайку и приварить.

Откручивание гайковертом

К сожалению, использовать данный инструмент невозможно, если головка крепежного элемента была сорвана. Как открутить слизанный болт , описано в другом пункте. Чтобы его открутить гайковертом, необходимо надеть на него подходящую насадку. Сам процесс выкручивания происходит за счет ударного механизма гайковерта.

Сам по себе гайковерт представляет собой прибор, облегчающий процесс сборки и разборки соединений по типу болт-гайка. Он весьма удобен в том случае, если гаечный ключ использовать невозможно.

Как только гайковерт будет запущен, происходит подача энергии на двигатель, передающий энергию на редуктор, который приводит к функционированию патрона. Практически все приборы, которые предназначены для откручивания гаек, имеют особую пружину, которая позволяет обратно вращаться патрону. Данный факт позволяет использовать гайковерт не только в машиностроении, но и во многих других сферах деятельности.

Эффективные способы, как выкрутить сломанный болт

Существует несколько способов как выкрутить сорванный болт, однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

Очистка места работы от грязи, масла и т. д.

Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали (резина, пластик, ткань и т. д.).

Как выкрутить болт, если он сломался выше резьбовой поверхности

1. Если вам удалось уже хоть немного «сорвать» резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт. Поговаривают, что существуют так называемые «агрессивные клеи», которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

1. В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
2. Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
3. Третий способ извлечь обломок болта, который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру

Когда «тела» сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или «прогонять» старую. Если у вас есть «экстрактор» с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи

И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто.

Способы извлечения поломанных болтов экстрактором

Возможны три варианта поломки: заподлицо, внутренняя и наружная, когда верхняя часть поврежденной детали находится выше. Участок, на котором нужно просверлить отверстие не бывает ровным. Работать на нем сложно. Сверло уводит.

Даже с помощью дополнительной втулки сделать эту операцию бывает не просто. Легче всего, когда болт выступает из конструкции. Нужно болгаркой, напильником выровнять поверхность. Накернить центр отверстия и начать работу.

При выполнении операции нужно точно выполнять сверление и вбивание приспособления на предмет соосности направления . Так гарантируется прочность соединения. Винтовые приспособления склоны к правильному ориентированию. Нужно начать без усилий вкручивать экстрактор.

Когда сделан заход, нагрузку увеличивают. После заклинивания продолжают выкручивание детали. Если вращение затрудняется, то нужно сделать движение в обратном направлении, а затем снова продолжить извлечение. Иначе есть риск поломать инструмент.

Подведём итоги

Обрыв шляпки болта – очень распространённое явление. И не всегда в этом виноват мастер. Довольно часто такая проблема возникает по вине производителя. Заводской брак, трещина на метизе – всё это приводит к описанным в сегодняшней статье последствиям. Но какова бы ни была причина поломки, необходимо помнить, что это всего лишь железо, и оно не стоит того, чтобы тратить нервы на такие мелочи. А такие приспособления, как экстрактор или метчики с обратной нарезкой, лучше приобрести заранее и держать их в гараже или мастерской под рукой. И самое главное – следует помнить, что любую неприятность лучше предупредить, чем после исправлять. Не стоит пренебрегать профилактикой.  Тщательно смазанный болт будет легко откручен в любое время, когда это необходимо.

Обработанные болты без следов коррозии впоследствии вывернутся намного проще ФОТО: dreamstime.com

Надеемся, что при возникновении подобной ситуации вам помогут советы, изложенные в сегодняшней статье, хотя наша редакция искренне желает, чтобы у вас подобного не случалось.

Возможно, у кого-то из читателей возникли вопросы по теме. Мы будем рады на них ответить максимально развёрнуто. От вас требуется лишь изложить суть в обсуждениях ниже.

А знаете ли вы иные способы, как справиться с отломленным болтом? Если да, то у нас будет убедительная просьба. Опишите свой метод выворачивания обломышей. Это будет интересно и полезно начинающим мастерам. Вам понравилась сегодняшняя статья? Тогда не забудьте её оценить. А мы напоследок, по давно сложившейся доброй традиции, предлагаем вашему вниманию короткий, но весьма информативный видеоролик, более полно раскрывающий сегодняшнюю тему.

Предыдущая

РемонтОтделка без проблем: крепим ПВХ панели к стене и потолку

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние. Высверливаем шпильку подчистую вместе с резьбой.

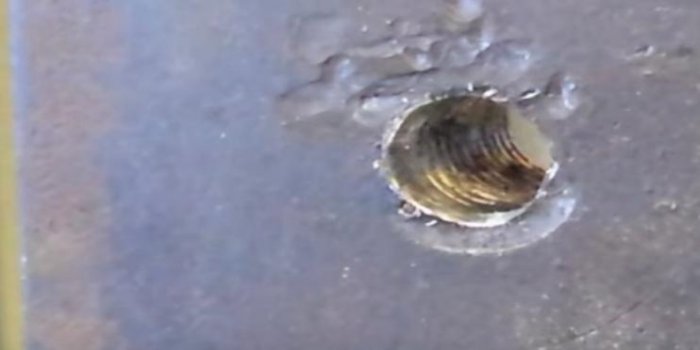

Нарезаем новую резьбу метчиком.

На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря. Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.

Узел восстановлен.
