Устройство карбюратора к126, регулировка и ремонт

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая — 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

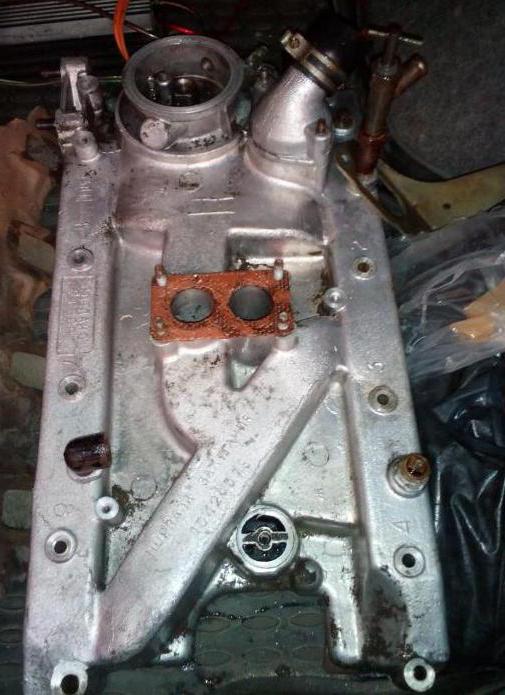

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Регулировка

Карбюратор К126Б (также и карбюратор К135) имеет несколько регулировок:

• холостого хода;
• уровня бензина в поплавковой камере;
• хода поршенька насоса-ускорителя;
• момент включения системы экономайзера.

Только одна регулировка производится без разборки самого карбюратора – это работа двигателя на холостом ходу. Такую процедуру и выполняют чаще всего, ее может выполнить любой водитель. Остальные регулировки лучше доверить специалистам, но часто находятся умельцы, которые делают любые настройки своими руками. Для правильной регулировки ХХ двигатель должен быть технически исправен, работать без перебоев должны все цилиндры.

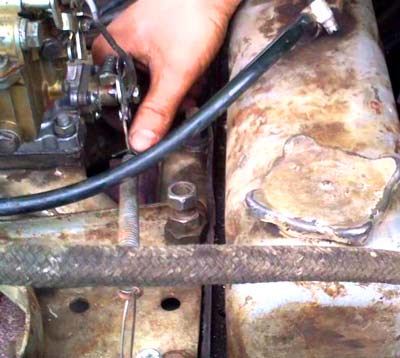

Регулировка холостого хода:

• на заглушенном моторе завернуть винты качества обеих камер до конца, затем каждый открутить приблизительно на 3 оборота;
• запустить двигатель и прогреть до рабочего состояния;
• винтом количества выставить количество оборотов ХХ приблизительно 600. Тахометра в автомобиле ГАЗ 53 нет, поэтому обороты устанавливаются на слух – они не должны быть слишком низкими или высокими;
• закручиваем один из винтов качества да момента, пока не появятся перебои в работе ДВС, в дальнейшем отводим винт назад приблизительно на одну восьмую оборота (до устойчивой работы мотора);
• тоже проделываем со второй камерой;
• винтом количества устанавливаем нужное число оборотов;
• при необходимости винтом качества поднимаем обороты, если двигатель при сбросе педали газа глохнет.

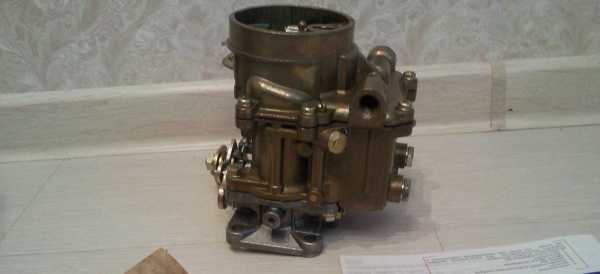

Купить карбюратор К135 не составляет проблем – он продается во многих автомагазинах. Правда, цена на подобное устройство немаленькая – порядка 7000-8000 рублей. К126Б сейчас в магазинах уже не встретить, он давно снят с производства. Но по объявлениям их продают нередко, и можно купить практически новый карбюратор (2500-3000 рублей). Ремкомплект на модель К135 в среднем стоит 250-300 рублей.

http://avtomobilgaz.ru

Опыт эксплуатации разных моделей

Среди особенностей работы отдельных моделей карбюраторов для УАЗ можно выделить следующие.

1. Модель К 126 отличается простой и надежной конструкцией, не требует частых регулировок. Качественное смесеобразование позволяет устанавливать расход топлива на уровне 13 л/100 км для городских условий и 11 л/100 км при движении по шоссе. Машина с карбюратором 126 обладает неплохими динамическим характеристиками.

2. Карбюратор 151 расходует много топлива: в городском ритме машина потребляет до 16 л/100 км. Кроме того, 151 модель очень требовательна к точности настроек качества смеси. При незначительных отклонениях наблюдаются не только сбои в работе на холостых оборотах, но и ухудшение тяговых и динамических показателей. При установке модели 151 на двигатель можно получить отличный запуск мотора в любых погодных условиях.

3. Карбюратор ДААЗ 4178 на УАЗ Димитровградского автоагрегатного завода наделяет мотор умеренным аппетитом, особенно при спокойном режиме движения. Но и при резких ускорениях карбюратор демонстрирует себя с лучшей стороны, живо откликаясь на педаль газа. В случае установки ДААЗ 4178 на УАЗ частая регулировка может быть вызвана засорением топливного фильтра. Но если замена фильтра проводится своевременно, в работе карбюратора проблем не будет.

Ошибочно было бы считать систему питания, которую представляют модели карбюраторов, представленные в обзоре, устаревшей и не имеющей права на эксплуатацию. Доступность проведения самостоятельного обслуживания, невысокая стоимость ремонта – все это делает карбюраторную схему питания актуальной.

Перечисленные модели карбюраторов являются взаимозаменяемыми, разве что для модели 126 требуется установка дополнительной прокладки между устройством и коллектором. Опыт длительной эксплуатации различных моделей агрегатов позволяет выявить их конструктивные и эксплуатационные особенности и недостатки. Также это помогает четко определить необходимые регулировочные и ремонтные работы.

Правильная настройка всех систем карбюратора к 126 к

Перед тем, как настроить иглу своими руками необходимо проверить герметичность соединений и подключение все подводных шлангов. Необходимый уровень топлива в камере поплавковой устанавливается за счет уровня поплавка. Автомобиль, стоящий на ровной поверхности прогревается до рабочей температуры, после этого глушиться и проверяется уровень, от должен быть от 17.5 до 21 мм.

Применяемость тюнинга и настройка узлов холодного запуска происходит без лишнего инструмента, достаточно соединить рычаги заслонки, привода при правильной последовательности. Проверка производится вытягиванием ручки подсоса из салона на максимальный уровень, если в этом случае воздушная заслонка полностью перекрывает камеру, а в ослабленном положении открывает, значит система к126н работает исправно. Карбюратор к 126 к требует устанавливать количество оборотов холостого хода согласно схеме.

При рабочей температуре двигателя, необходимо настраивать количество оборотов на холостом ходу, которое должно составлять 500 в минуту, допускается отклонения в большую сторону при эксплуатации в зимний период.

Регулировка карбюратора к 126 и параметров холостого хода производится следующим образом:

• Регулировочный винт качества настройки смеси закручивается до упора, а затем происходит откручивание на 2.5 оборота;
• Двигатель прогревается до рабочей температуры, регулируются обороты углом открытия дроссельной заслонки;
• Проверка результатов регулировки происходит резким нажатием на педаль газа, двигатель не должен заглохнуть, происходит плавное падение оборотов.

Регулировка не представляет особых сложностей и не требует затрат на инструмент и специальные средства. Именно по этой причине автомобильный завод выпускает карбюраторные к126гм автомобили, которые используются при тяжелых условиях, отдаленных от услуг автосервиса. Соблюдение периодичности ТО даст возможность эксплуатировать автомобиль на протяжении долгого срока без критических поломок.

Ремонт

Разборка и ремонт карбюратора К 135 осуществляется при повреждении деталей или сильном загрязнении устройства. Однако не следует злоупотреблять промывкой и чисткой. Ведь есть риск забить грязью каналы внутри карбюратора и нарушить приработавшиеся соединения.

Одной из самых частых операций является промывка поплавковой камеры. При этом убирают только легко удаляющиеся отложения. Плотно прикипевшую к стенкам грязь очищать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому очистку следует совместить с заменой и чисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние жиклеров, при необходимости их следует промыть. Проверяется состояние поплавков (они бывают двух типов – латунные и пластиковые), осей заслонок, ускорительного насоса

Все поврежденные детали следует заменять новыми.

Отдельно контролируют состояние поверхностей сопрягаемых деталей корпуса. В случае необходимости их притирают на поверочной плите.

По завершении работ производят обратную сборку, настройку и установку карбюратора на двигатель.

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители.
У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

Экономайзер

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

Схема устройства карбюратора К126 с названием всех элементов

Топливо через специальный распылитель впрыскивается из канала в диффузоры карбюратора, и ТС обогащается. Ускорительный насос позволяет плавно переходить от холостого хода до больших оборотов и двигаться автомобилю без рывков и провалов.

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Регулировка карбюратора К-126 на УАЗ

«Золотой век» карбюраторных моторов уже давно прошёл. Сегодня все системы автомобиля управляются электроникой. Тем не менее остаются люди, которые ценят своих «боевых лошадок» УАЗ с карбюратором за простоту и надёжность. Если вы один из них — эта статья для вас. Мы расскажем, как установить карбюратор К-126ГУ на УАЗ.

Устройство и технические характеристики К-126ГУ

Двухкамерный карбюратор К-126ГУ с падающим потоком топливной смеси — базовая модель для автомобилей УАЗ. Для правильной настройки требуется иметь представление об устройстве, параметрах и принципах работы агрегата.

Основные элементы:

• две рабочие камеры для смешивания топлива с дозирующими системами;
• экономайзер;
• ускорительный насос;
• устройство обеспечения холостого хода.

Агрегат позволяет бесперебойно работать во всех возможных режимах. Стоит отметить, что К-126 отличается простой и надёжной конструкцией. При грамотной настройке обеспечивает расход топлива на 100 км:

• для городских условий 13 л;
• на трассе 11 л.

Установка

В первую очередь демонтируем воздушный фильтр. Далее, поочерёдно снимаем:

• приводы заслонок;
• шланги (подачи горючего и отбора разрежения вакуумного корректора).

Агрегат монтируется на фланец впускного трубопровода мотора. Закрепляем карбюратор четырьмя гайками. Дополнительно используются пружинные шайбы. Проверяем целостность резиновой прокладки, если есть необходимость — меняем её. На завершающем этапе присоединяем приводы заслонок и патрубки.

Порядок настройки:

проверяем герметичность агрегата (особое внимание на участки крепления шлангов, пробки и прокладки). Если находим утечку жидкости — устраняем проблему; закачиваем топливо (6–8 раз ручным бензонасосом); закрываем воздушную заслонку, запускаем и прогреваем двигатель; по мере нагревания мотора постепенно открываем заслонку; в момент, когда температура антифриза достигает отметки +40 °C, полностью открываем заслонку; до упора вкручиваем винт, регулирующий качество топливной смеси; откручиваем винт «качества» на 5 оборотов; доводим температуру жидкости до 90 °C; увеличиваем обороты коленчатого вала до максимально возможного количества; плавно закручиваем винт регулировки количества топливной смеси, пока не начнутся перебои в работе мотора; отворачиваем винт «количества» на половину оборота; проверяем работоспособность двигателя

Нажимаем на педаль газа, а затем резко отпускаем её. Если мотор глохнет — повышаем обороты.

https://youtube.com/watch?v=7S2GJxqoCpA

Вывод

Несмотря на свой «почтенный возраст», карбюратор К-126 продолжают эксплуатировать. Причины — простота, надёжность, неприхотливость в обслуживании. Минимум усилий на техническое обслуживание, и агрегат будет бесперебойно работать годами.

Газ 53 » система питания » разборка карбюратора

Рас­шплинтовывают и вынимают из отвер­стия рычага один конец тяги малых оборотов, отвертывают семь винтов крепления крышки по­плавковой камеры, снимают крышку и прокладку под ней, стараясь не по­вредить прокладку, вынимают ось по­плавка и снимают поплавок. Вынима­ют иглу топливного клапана, вывер­тывают корпус топливного клапана вместе с паронитовой прокладкой.

Не рекомендуется без необходимо­сти (зазоры между стенкой воздушно­го патрубка и заслонкой не превыша­ют нормы) снимать воздушную за­слонку. Для снятия заслонки отвер­тывают два винта ее крепления, вынимают заслонку, затем отверты­вают винт крепления втулки рычага привода, снимают рыча!’ вместе со втулкой и пружиной. Вынимают ось воздушной заслонки в сборе с рыча­гом и возвратной пружиной.

Отвертывают пробку фильтра, ос­вобождают паронитовую прокладку и вынимают сетчатый фильтр.

Отвертывают стяжной винт вилки привода ускорительного насоса и эко­номайзера и вынимают ось привода вместе с рычагом привода из бобышек крышки поплавковой камеры. Далее разбирают корпус поплавковой камеры.

Вынимают шток привода ускори­тельного насоса в сборе с поршнем и приводом экономайзера из корпуса карбюратора, сняв пружины с направляющего штока. Не рекоменду­ется разбирать привод ускорительно­го насоса. При необходимости замены поршня ускорительного насоса или по другим причинам отвертывают уста­новочные гайки штоков ускорительно­го насоса и экономайзера и вынимают штоки, сняв пружины.

Отвертывают пробки снаружи кор­пуса, вывертывают главные топлив­ные жиклеры и воздушные жиклеры холостого хода обеих камер. Для до­ступа к эмульсионным трубкам отвер­тывают главные воздушные жиклеры и вынимают их.

Вывертывают топливные жиклеры холостого хода и клапан экономайзе­ра. Отвернув топливоподводящий винт, снимают блок распылителей ус­корительного насоса и экономайзера вместе с прокладкой. Вынимают на­гнетательный клапан ускорительного насоса.

Отвертывают большую гайку в пе­редней части корпуса и осторожно, чтобы не повредить прокладку, выни­мают смотровое стекло поплавковой камеры. Малые диффузоры выпрессовывать из корпуса карбюратора не разрешается

Отвертывают четыре винта креп­ления и отсоединяют от поплавковой камеры сместительную. Вынимают два больших диффузора и прокладку между камерами.

Вез необходимости не следует раз­бирать смесительную камеру. Если ось дроссельных заслонок качается в бобышках или плотность прилегания заслонок к стенкам камеры неудов­летворительная, а осевой люфт за­слонки в открытом состоянии превы­шает 0,2 мм, смесительную камеру разбирают.

Для полной разборки смеситель­ной камеры отвертывают три винта крепления корпуса оси привода дрос­сельной заслонки и снимают его вме­сте с прокладкой. Отвертывают четы­ре винта крышки корпуса исполни­тельного механизма ограничителя ча­стоты вращения, снимают ее прокладку и, отвернув три винта крепления и гайку двуплечевого ры­чага оси дроссельных заслонок, сни­мают корпус исполнительного меха­низма.

Вынимают из корпуса смеситель­ных камер пружину и манжету уплот­нения правого подшипника, отвернув по два винта крепления, вынимают дроссельные заслонки и их ось из кор­пуса смесительных камер. Отсоедине­ние дроссельных заслонок от смеси­тельной камеры производят в исклю­чительных случаях при невозможно­сти устранения заеданий заслонок промывкой. В случаях разборки не до­пускают нарушения комплектности дроссельных заслонок относительно камер. Все детали перед сборкой дол­жны быть тщательно проверены и не иметь заметных износов в соединени­ях: ось поплавка — кронштейн по­плавка, ось поплавка — стойки крышки, ось дроссельной заслонки — бобышки корпуса смесительной каме­ры, поршень-колодец ускоритель­ного насоса, направляющий шток привода ускорительного насоса — втулка корпуса поплавковой камеры.

note2auto.ru

Преимущества и недостатки К126Г

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

• устойчивая работа при наличии засорения;
• неприхотливость к качеству топлива;
• достаточная экономность.

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции – гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.

Уровень топлива в карбюраторе К126

На 126-х моделях старого образца корпус поплавковой камеры оснащался смотровым окошком, по которому очень легко было определить уровень бензина (визуально – заполнение бензином на 2/3).

Карбюраторные узлы нового образца этого окна не имеют, а так как метка уровня топлива в карбюраторе К126 находится снаружи корпуса, а топливо – внутри камеры, удостовериться, правильно ли отрегулирован поплавковый механизм, без демонтажа верхней крышки практически невозможно. Но существует достаточно простой способ определения уровня без разборки карбюратора, и снимать узел при этом также не требуется.

Рассмотрим, как можно узнать бензиновый уровень на примере модели К135 (полный аналог К126, который устанавливается на грузовые авто ГАЗ-53/ 3307/ 66):

• берем пробку (заглушку) от любого старого 126-го или 135-го карбюратора, сверлим в ней такое отверстие, чтобы можно было закрепить кусок стержня от гелевой ручки;
• конструкцию необходимо сделать герметичной, например, обработать стык эпоксидной смолой;
• на стержень насаживаем кусок прозрачной трубки от стеклоомывателя;
• отворачиваем одну из пробок на основном корпусе карбюратора, предварительно подставив под него баночку, чтобы не разлить бензин;
• вместо заводской пробки устанавливаем самодельную конструкцию, при этом, подняв трубку кверху, накачиваем вручную бензонасосом бензин в камеру;
• теперь в прозрачной трубочке появилось топливо, и какой его уровень в поплавковой камере, можно увидеть наглядно.

Если уровень больше или меньше положенной нормы, его необходимо изменить. Для этого следует демонтировать воздушный фильтр в сборе с корпусом, открутить винты и снять карбюраторную крышку, подогнуть язычок поплавка в нужную сторону и еще раз проверить, сколько топлива имеется в камере, при необходимости операцию повторить.

Поплавок

В корпусе камеры находится по два больших, а также малых диффузоров. Дополнительно там же имеются главные топливные и воздушные жиклеры и эмульсионные трубки в количестве двух единиц. Там же расположен жиклер холостого хода, система экономайзера и ускорительный насос вместе с приводом. Детали, за счет которых топливо распыляется в цилиндрах, размещены в малых диффузорах в каждой из камер карбюратора. Диффузор установлен в камеру посредством прессования. Дополнительно в поплавковой камере имеется окошко. Через него удобно наблюдать за уровнем бензина внутри и за работой механизма.

Каждый жиклер (неважно, топливный он или воздушный) оснащается специальными пробками. Они облегчают доступ к жиклерам без необходимости демонтажа агрегата

Жиклер холостого хода и вовсе можно открутить снаружи. Он находится на внешней части карбюратора.

Непосредственно в крышке камеры расположена воздушная заслонка вместе с приводом, а также автоматические клапаны. Последние можно увидеть над первой смесительной топливной камерой. Привод заслонки находится в соединении с осью дроссельной заслонки. Это сделано для облегчения запуска холодного мотора. Когда открывается воздушная заслонка, будет открываться также и дроссельная. При этом угол открытия будет такой, при котором коленчатый вал сможет вращаться на достаточном количестве оборотов для стабильной работы.

На крышке агрегата закреплен механизм, посредством которого работает поплавок. Он представляет собой элемент, подвешенный на оси, и игольчатый клапан, отвечающий за подачу жидкого горючего. Поплавок карбюратора представляет собой кусочек тонкой листовой латуни. Ее толщина составляет 0,2 мм. Игольчатый клапан выполнен в разборном виде. Он представляет собой иглу и корпус. Диаметр седла составляет 0,2 мм. Конусная часть иглы оснащена уплотнительной шайбой. Она изготовлена на основе фтористых сортов резины.

Дополнительные советы

Устройство к126г лучше всего очищать при помощи средства Крот. При этом у к126г нужно внимательно следить за состоянием жиклеров. В нем они очень хрупки. Для большей эффективности работы к126г, умельцы растачивают диаметр дифузора до 27 мм. Это придает резвости двигателю, по сравнению ос стандартной комплектацией к126г.

Устройство к126и ставилось на ГАЗ 52, мотор которого имел 6 цилиндров. К126и был разработан специально для этого автомобиля. Диаметр дифузора к126и был всего 23 мм, что маловато для такого мотора. Этот карбюратор дает больше резвости, нежели к126гм, но все же не достаточен для этой машины. Так что к126и нужно самостоятельно модифицировать.

К126 ставился на москвичи. Все советы автолюбителей по устройству к126 сводятся к его замене. Путем модернизации его можно превратить к126н. Так что обычный к126 советские люди не жаловали. Тем не менее есть москвичи, которые до сих пор в отличном состоянии и на ходу. Это говорит о качестве машины, одним из составляющих которой является к126.

Устройство к126н является идеальным для автомобиля москвич. К126н немного тяжелее настраивается, но это не делает его менее популярным. Многие автолюбители как раз предпочитают к126н.

Вывод

Несмотря на свой «почтенный возраст», карбюратор К-126 продолжают эксплуатировать. Причины — простота, надёжность, неприхотливость в обслуживании. Минимум усилий на техническое обслуживание, и агрегат будет бесперебойно работать годами.

С устройством карба более-менее разобрались.Теперь как его ремонтировать и регулировать?Регулировка заключается в установке уровня бензина в поплавковой камере и установки стабильных оборотов холостого хода.

Вообще же, про настройку карбюратора хорошо объясняет Наиль Порошин:

Итак, уровень в поплавковой камере устанавливается подгибанием язычка уровня поплавка. Одновременно подгибанием ограничителя хода поплавка устанавливается ход иглы клапана. <Все фотки/картинки будут позже>Следует учесть, что в процессе эксплуатации язычки «проседают» и уровень топлива в камере повышается. Поэтому при регулировке следует ориентироваться на минимальный предел установки.

Стабильный холостой ход (при условии исправности карбюратора и двигателя) устанавливается следующим образом:1. Прогреть двигатель.2. Завернуть винт «качества» (токсичности смеси) до упора, но не сильно. Отвернуть на один оборот.3. Упорным винтом дроссельной заслонки (винт «количества» воздуха) устанавливаем повышенные обороты, порядка 900…1200 об/мин. Тем самым наша настройка будет оптимальной для переходного режима.4. Медленно и плавно выкручиваем винт «качества». Обороты должны какое-то время расти, потом стабилизироваться, это так называемая «горка». (если выкручивать дальше, то обороты опять начнут падать, нам это не надо).5. Упорным винтом дроссельной заслонки (винт «количества») уменьшаем обороты до 600…700 об/мин.7. Резко нажимаем и тут же отпускаем газ. Двигатель должен выполнить набор и сброс без провалов и не глохнуть.

Ещё. Регулировка холостого хода влияет только на холостой ход (неожиданно, правда?). Точнее, на стабильность работы двигателя на холостом ходу и плавность работы на переходном режиме. Всё.На расход и резвость двигателя это не влияет совершенно.Почему? Да потому, что жиклёры х.х. и регулировки х.х. действительны только до тех пор, пока работает переходная система. Далее включается ГДС, которая к холостому ходу не имеет ни малейшего отношения.

А вот работа ГДС зависит от того, какие главные топливные и воздушные жиклёры стоят в камерах.От диаметра диффузора распылителей. Кто-то ставит уменьшенные диффузоры (или хотя бы диффузор первой камеры), от Солекса, например.Тем самым уменьшая долю воздуха в смеси, т.е. обогащая её. Наверное правильнее было бы откорректировать жиклёры, но уж тут кто во что горазд.

Кто-то меняет жиклёры во второй камере, ставят ГТЖ2 = 380, ГВЖ2 = 260.

Вы ознакомитесь с устройством карбюратора К126, узнаете о том как проводится его регулировка, найдете информацию о принципе действия карбюратора.

Времена карбюратора к126 начались в 1960 годах. Карбюраторы к126 устанавливались на отечественные легковые и легкие грузовые автомобили. Карбюратор к126 до сих пор используются на просторах бывшего Советского Союза и его по сей день легко можно купить в магазинах автомобильных запчастей.

Карбюратор к 126 имеет много модификаций, ниже приведу информацию, которую удалось найти:

К126Г, К126ГУ — УАЗ;

К126ГМ — Волга 24;

К126И — ГАЗ 52-03;

К126Е — ГАЗ 52-04.

Отличаются верхними, частями, подошвами, диффузорами, тарировками и т.д.
