Схема контактной системы зажигания автомобилей ваз 2105, 2107

Установка трамблёра и настройка межконтактного зазора

При монтаже прерывателя-распределителя важно установить его так, чтобы УОЗ был близким к идеальному

Монтаж прерывателя-распределителя

Процесс установки идентичен для контактных и бесконтактных трамблёров.

Необходимые инструменты и средства:

• ключ на 38 мм;
• ключ на 13 мм;
• контрольная лампа.

Порядок монтажных работ следующий:

1. Используя ключ на 38 мм, прокручиваем коленвал за гайку крепления шкива вправо до совпадения метки на шкиве со средней меткой на крышке газораспределительного механизма.

2. Устанавливаем трамблёр в блок цилиндров. Бегунок выставляем так, чтобы его боковой контакт был направлен чётко на первый цилиндр.

3. К трамблёру подключаем все отсоединённые ранее провода за исключением высоковольтных.
4. Подсоединяем к резервуару вакуумного регулятора шланг.
5. Включаем зажигание.
6. Один щуп контрольной лампы подключаем к контактному болту трамблёра, а второй — к «массе» автомобиля.

7. Прокручиваем руками корпус трамблёра влево до момента, когда контрольная лампа загорится.

8. Закрепляем устройство в этом положении при помощи ключа на 13 мм и гайки.

Регулировка контактов прерывателя

От того, насколько точно будет выставлен межконтактный зазор, зависит стабильность работы силового агрегата, его мощностные характеристики и расход горючего.

Для регулировки зазора потребуются:

• гаечный ключ на 38 мм;
• шлицевая отвёртка;
• плоский щуп толщиной 0,4 мм.

Регулировка контактов выполняется в следующем порядке:

1. Если крышка и бегунок трамблёра не сняты, снимаем их в соответствии с приведённой выше инструкцией.
2. При помощи ключа на 38 мм проворачиваем коленчатый вал двигателя до того момента, пока кулачок на вале трамблёра не разомкнёт контакты на максимальное расстояние.

3. Используя щуп на 0,4 мм, измеряем величину зазора. Как уже упоминалось, он должен составлять 0,35–0,45 мм.

4. Если зазор не соответствует указанным параметрам, при помощи шлицевой отвёртки немного отпускаем винты крепления стойки контактной группы.

5. Сдвигаем стойку отвёрткой в сторону увеличения или уменьшения зазора. Повторно производим замеры. Если всё правильно, фиксируем стойку, затянув винты.
6. Производим сборку прерывателя-распределителя. Подключаем к нему высоковольтные провода.

Если вы имеете дело с бесконтактным трамблёром, никакой регулировки контактов производить не нужно.

Смазка трамблёра

Для того чтобы прерыватель-распределитель служил как можно дольше и не подводил в самый неподходящий момент, за ним необходимо ухаживать. Рекомендуется хотя бы раз в квартал производить его визуальный осмотр, удалять с устройства грязь, а также смазывать.

В начале статьи мы говорили о том, что в корпусе трамблёра имеется специальная маслёнка. Она нужна для того, чтобы смазывать опорную втулку вала. Без смазки она быстро выйдет из строя и будет способствовать износу вала.

Для смазки используется чистое моторное масло

Для смазки втулки необходимо снять крышку трамблёра, повернуть маслёнку так, чтобы её отверстие открылось, и капнуть внутрь неё 5–6 капель чистого моторного масла. Сделать это можно при помощи специальной пластиковой маслёнки или медицинского шприца без иглы.

Видео: смазка трамблёра

Систематически обслуживайте трамблёр вашей «копейки», вовремя его ремонтируйте, и он будет служить ещё очень долго.

Схема устройства контактной системы батарейного зажигания:

а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Электронное зажигание

Данная система исключает использование движущихся механических деталей. Достигается это благодаря применению специальных датчиков и блока управления. Создание искры, а также момент ее подачи на определенную свечу осуществляются более точно, чем в системах, которые используют механические распределители. В сумме это дает хорошую возможность улучшить работу силовой установки автомобиля, а также существенно увеличить мощность, не увеличивая расхода топлива. Система отличается очень высокой надежностью и качеством исполнения поставленных задач. Такая электронная система зажигания используется на многих современных автомобилях, благодаря высокой надежности и отличным рабочим параметрам.

Структура и функции БСЗ

При включении зажигания (2) подается напряжение питания на первичную обмотку катушки зажигания (3). Через первичную обмотку проходит ток, как только коммутатор (4) получит сигнал с датчика зажигания (5), ток первичной обмотки прерывается. Клемма 1 катушки зажигания по средством коммутатора соединяется с массой. Во вторичной обмотке индуцируется высокое напряжение более 20 кВ.

Вторичное напряжение системы зажигания через клемму 4 катушки зажигания передается на датчик-распределитель на соответствующий цилиндр и свечу зажигания.

Блок управления определяет частоту вращения коленчатого вала (сигналы датчика) и на ее основании управляет временем накопления тока первичной обмотки катушки зажигания (длительностью открытого состояния выходного транзистора или тиристора системы зажигания) и его величиной. В соответствии с частотой вращения и напряжением аккумуляторной батареи, незадолго до появления искры зажигания устанавливается заданное значение первичного тока, то есть при увеличении частоты вращения длительность протекания тока увеличивается так же, как при уменьшении напряжения аккумуляторной батареи.

При включенном зажигании и неработающем двигателе (отсутствие сигнала датчика) через некоторое время (как правило, через одну секунду) отключается ток первичной обмотки катушки зажигания. Как только блок управления получит сигнал датчика (например, при запуске), он снова переходит в рабочее состояние.

Для адаптации момента зажигания к разным состояниям нагрузки регулировка осуществляется так же, как и в контактных системах зажигания, механическим способом посредством мембранного механизма вакуумного регулятора, а также центробежного регулятора. В результате сигнал датчика (и вместе с ним момент зажигания) изменяется в зависимости от оборотов и нагрузке двигателя.

Индуктивное формирование сигнала в бесконтактной транзисторной системе зажигания накоплением энергии в индуктивности

В результате вращения ротора датчика управляющих импульсов изменяется магнитное поле и в индукционной обмотке (статоре) создается представленное на рисунке а, б переменное напряжение. При этом напряжение увеличивается по мере приближения зубцов ротора к зубцам статора. Положительный полупериод напряжения достигает своего максимального значения, когда расстояние между зубцами статора и ротора минимальное. При увеличении расстояния магнитный поток резко меняет свое направление и напряжение становится отрицательным.

В этот момент времени (tz) в результате прерывания первинного тока коммутатором инициируется процесс зажигания.

Количество зубцов ротора и статора в большинстве случаев соответствует количеству цилиндров. В этом случае ротор вращается с уменьшенной вдове частотой вращения коленчатого вала. Пиковое напряжение (± U) при низкой частоте вращения составляет прибл. 0,5 В, при высокой — прибл. до 100 В.

Момент зажигания можно проконтролировать только при работающем двигателе, поскольку без вращения ротора изменение магнитного поля не происходит и в результате не создается сигнал.

Электронное (бесконтактное) зажигание

Его можно встретить на автомобилях ВАЗ классической серии второй половины 90-х годов выпуска, а также на всех машинах, начиная с 2108, выпущенных до начала 2000-х. Дело в том, что в начале 21 века начали активно использовать инжекторные системы впрыска, а для управления ними требуется несколько иная конструкция зажигания. Основное отличие бесконтактной системы от рассмотренной выше – отсутствие контактного прерывателя.

Вместо него трамблер 2109, например, оснащается бесконтактным датчиком, работающим на эффекте Холла. Все управление происходит по цепям с низким током и напряжением. Необходимую частоту импульсов задает датчик Холла, а вот от него идет один управляющий провод к коммутатору. Кроме того, он же служит для работы тахометра в приборной панели

Обратите внимание на то, что некоторые умельцы делают своеобразные противоугонные системы. Провод от тахометра при помощи тайного выключателя соединяют с массой

В результате этого зажигание полностью не работает.

Устройство и принцип действия типовой системы зажигания

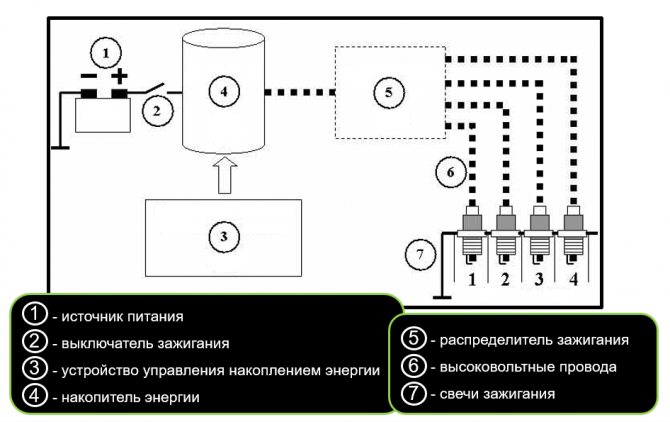

Компоненты системы зажигания С технической стороны система зажигания входит в комплекс электрооборудования двигателя. Конструктивно она состоит из следующих элементов:

• Аккумулятор или другой источник питания. Он подает в сеть низкое напряжение 12 вольт.
• Переключатель. При повороте ключа переключатель замыкается и низкое напряжение поступает в накопитель энергии.
• Накопитель энергии. Бывает двух видов: индуктивный (катушка зажигания трансформаторного типа, преобразующая низкое напряжение в высокое до 30 тысяч вольт) и емкостной (конденсатор).
• Блок управления аккумулированием и распределением энергии. В зависимости от типа системы зажигания это может быть прерыватель, транзисторный коммутатор или ЭБУ (электронный блок управления).
• Распределитель. Этот узел может быть механическим или электронным. Он осуществляет снабжение определенных свечей энергией в заданный момент времени.
• Провода цепи высокого напряжения. По ним поступает высокое напряжение к электродам свечей.
• Свечи зажигания.

Работа системы зажигания основана на следующем принципе: при подаче в сеть низковольтного напряжения, происходит накопление и преобразование энергии, что затем распределяется по свечам, на электродах которых формируется искра, провоцирующая воспламенение топливовоздушной смеси.

Система зажигания состоит из следующих основных элементов:

• источник тока ИТ, функцию которого выполняет аккумуляторная батарея или генератор
• выключатель ВК цепи электроснабжения (выключатель зажигания)
• датчик Д углового положения коленчатого вала
• регуляторы момента зажигания РМЗ, которые задают определенный момент подачи высокого напряжения на свечу в зависимости от частоты вращения коленчатого вала, разрежения Δрк во впускном трубопроводе и октанового числа бензина
• источник высокого напряжения ИВН, содержащий промежуточный накопитель энергии НЭ и преобразователь низкого напряжения в высокое
• силовое реле СР, в качестве которого могут служить механические контакты прерывателя или электронный ключ (транзистор или тири­стор)
• распределитель Р импульсов высокого напряжения по свечам
• помехоподавительные устройства ПП (экранирующие элементы системы зажигания или помехоподавительные резисторы)
• свечи зажигания СВ, на которые подается высокое вторичное напряжение

В батарейной системе зажигания источником энергии является аккумуляторная батарея или генератор (в зависимости от режима работы двигателя). Система зажигания от магнето принципиально отличается от батарейной тем, что источник электроэнергии в ней — магнитоэлектрический генератор, конструктивно объединенный с индукционной катушкой. Система зажигания от магнето в настоящее время на автомобилях практически не применяется, однако находит применение на пусковых бензиновых двигателях тракторных дизелей.

Система зажигания обеспечивает генерацию импульсов высокого напряжения в нужный момент времени на тактах сжатия в цилиндрах двигателя и их распределение по цилиндрам в соответствии с порядком их работы. Момент зажигания характеризуется углом опережения зажигания УОЗ, который представляет собой угол поворота коленчатого вата от положения в момент подачи искры до положения, когда поршень проходит через верхнюю мертвую точку ВМТ.

Электрическая искра вызывает появление в ограниченном объеме топливовоздушной смеси первых активных центров, от которых на­чинается развитие химической реакции оксидирования топлива, со­провождающейся выделением теплоты. Процесс сгорания рабочей смеси разделяют на три фазы:

• начальная, в которой формируется пламя, инициированное ис­кровым разрядом в свече
• основная, в которой пламя распространяется на большую часть камеры сгорания
• конечная, в которой пламя догорает у стенок цилиндра

Для бесперебойного искрообразования на свечу зажигания необходимо подать напряжение до 30 кВ.

Высокий уровень напряжения обеспечивает промежуточный источник энергии. По способу накопления энергии в промежуточном источнике различают системы с накоплением энергии в магнитном поле (в индуктивности) или в электрическом поле конденсатора (в емкости). В обоих случаях для получения импульса высокого напряжения используется катушка зажигания, представляющая собой трансформатор (или автотрансформатор), содержащий две обмотки: первичную L1 с малым числом витков и электросопротивле­нием в доли и единицы ома и вторичную обмотку L2 с большим числом витков и сопротивлением в единицы и десятки килоом.

Автотрансформаторная связь обмоток упрощает конструкцию и технологию изготовления катушки, а также несколько увеличивает вторичное напряжение. Коэффициент трансформации катушек зажигания находится в пределах 50—225.

В системах зажигания с накоплением энергии в катушках зажигания (в индуктивности) первичная обмотка L1 катушки подключается к источнику электроснабжения последовательно через механический или электронный прерыватель S2. В системах зажигания с накоплением энергии в электрическом поле конденсатора (в емкости) первичная обмотка катушки периодически подключается к конденсатору управляемым электронным переключателем S2. Конденсатор предварительно за­ряжается от источника электроснабжения на автомобиле через статический преобразователь напряжения.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Как проверить катушку зажигания-на ваз 2106, диагностика катушки

Уважаемые посетители, всем привет!!!

Нам всем нравится езда на автомобиле, но что делать, если поездка оборачивается для нас неожиданной проблемой, имеющей отношение к какой-либо неисправности личного автотранспорта.

В этой теме Вы ознакомитесь:

• с устройством катушки зажигания;
• как подключается катушка зажигания;
• со схематичным изображением обмоток катушки.

В принципе, о чем рассказывается в этой теме, касается не только автомобилей ВАЗ, так как принцип работы батарейного зажигания имеет отношение и к другим маркам автомобилей работающих на бензине или работающих от газа.

Чем к примеру отличаются между собой катушки зажигания разных марок автомобилей? Такое различие конечно-же имеется, а именно:

• в конструкции;
• в количестве витков для первичной и вторичной обмоток;
• в сечении провода для обеих обмоток

и в магнитопроводе.

Теперь ознакомимся с устройством катушки зажигания.

Устройство катушки зажигания

Устройство катушки зажигания необходимо знать с той целью, чтобы возможно было представить для себя ее электрическую схему и для чего она необходима в системе зажигания автомобиля.

катушка зажигания Б117-А

рис. 1

С устройством катушки Вы ознакомились. Теперь сопоставим устройство катушки зажигания с ее схематичным изображением двух обмоток, — для более наглядного представления об ее устройстве.

Обмотка катушки зажигания

Пояснение будет дано по второму изображению рисунка, расположенному в правой части (рис. 2).

рис. 2

Катушка зажигания из себя представляет статический электромагнитный аппарат, состоящий из кольцевого магнитопровода и двух обмоток, которые размещены на сердечнике. Из этого можно сделать вывод, что конструкция катушки зажигания выполнена в виде повышающего трансформатора тока.

Теперь рассмотрим, с чем соединяются первичная и вторичная обмотки катушки зажигания.

Первичная обмотка катушки зажигания

Как известно, в электрических схемах автомобилей применяется однопроводная система соединения источника тока (АКБ) с различными потребителями, такими как:

1. система зажигания;
2. система освещения,
3. система сигнализации

и далее. Вторым проводником является масса автомобиля, но это касается совсем к другим темам, которые будут опубликованы в этой рубрике.

рис. 3

На рисунке представлено изображение контактной системы батарейного зажигания (рис. 3). По данной схеме можно понять, что цепь низкого напряжения получает питание от положительного вывода аккумуляторной батареи, то-есть, первичная обмотка катушки зажигания соединяется с АКБ (+).

Вторичная обмотка катушки зажигания

Центральная клемма (9) катушки зажигания соединена со вторичной обмоткой. Провод высокого напряжения от центральной клеммы катушки поступает на центральный электрод с клеммой, расположенный в крышке трамблера (подробности будут описаны в следующих темах).

Теперь, нужно понять, как следует проводить проверку первичной и вторичной обмоток катушки зажигания.

Проверка катушки зажигания

Таким способом проверяется сопротивление для первичной обмотки катушки зажигания (фото 1). Измерительный прибор (мультиметр) нужно установить в позицию диапазона измерения сопротивления, затем, подсоединить разъемы проводов к соответствующим гнездам прибора. Один щуп прибора соединяется с клеммой вывода первичной обмотки, другой щуп соединяется с клеммой вывода первичной и вторичной обмоток. В этом примере, дисплей прибора укажет на сопротивление первичной обмотки — 39 Ом.

фото 1

Данным способом подсоединения щупов прибора к клеммам катушки, можно измерить как общее сопротивление двух обмоток, так и сопротивление для вторичной обмотки (фото 2).

фото 2

То-есть, если подсоединить один щуп к клемме вывода первичной обмотки катушки зажигания (схема рис. 3) и другой щуп подсоединить к центральной клемме катушки зажигания, — дисплей прибора будет указывать на общее сопротивление двух обмоток.

На этом пока все. Следите за рубрикой.

zapiski-elektrika.ru

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

1. Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
2. Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
3. Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
4. Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
5. Провода для соединения элементов между собой.

Так выглядит система зажигания классики Жигулей

Схема работы БСЗ

Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

1. После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
2. Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
3. Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
4. Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
5. Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

1. Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
2. Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
3. Еще один вариант СЗ – электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

1. Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
2. Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
3. Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
4. Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
5. Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.
