Замена цепи ГРМ газель 405 двигатель

Как уже было сказано, метки ГРМ выставляются после того, как будет произведена замена цепи газораспределительного механизма. Обычно на двигатели устанавливают цепь с жизненным ресурсом до 150 тысяч километров. Однако в процессе эксплуатации этот ресурс может уменьшаться.

Например, при эксплуатации мотора в экстремальных условиях цепь растягивается быстрее, так как работает почти на износ. Кроме этого ремни от различных производителей могут различаться в количестве заложенных километров для пробега, прежде чем цепь будет порвана или растянута.

Почему цепь ГРМ выходит из строя

Ремень газораспределительного механизма может быстро выходить из строя потому, что куплена на обычном рынке, где вам продали подделку. Оригинальные устройства продаются только на специализированных авторынках. Стоит такая цепь от шести тысяч рублей.

Чаще всего цепь выходит из строя из-за ненадлежащего ухода за двигателем. Также может закончиться жизненный ресурс устройства. К этому времени она растягивается и становится бесполезной.

Номер цепи ГРМ для двигателя ЗМЗ 405 – 040900100011800. Устройство – двурядное. Есть несколько способов, по которым можно отличить подделку от оригинала. Я расскажу вам о них:

• нет голограммы на цепи;
• буквы, прописанные на упаковке устройства не читаются или читаются с большим трудом;
• коробка, в которой лежит цепь исполнена некачественно – есть места, где виден клей, наклейка неправильно приклеена или вверх ногами;
• сам принт плохо читается.

Если же вышеописанных проблем, вы не обнаружили, то можете смело покупать цепь.

Замена цепи 405 газель: как определить необходимость

Цепь нуждается в замене, когда на ней вы обнаружили сколы или трещины. Когда устройство растянуто, то желательно тоже произвести скорейшую смену ее на двигателе ЗМЗ 405.

Стук и шумы во время работы на холостых также подскажут владельцу, что наступила пора для смены цепи ГРМ. Об этом говорит и нестабильная работа силового агрегата.

Главное не нужно забывать про выставление меток ГРМ. Так как они играют главную роль в процессе работы двигателя. Без них распределение фаз не может быть нормальным. А значит мотор может некорректно работать.

Как происходит замена ГРМ Газель 405

Чтобы произвести замену цепи ГРМ, автовладельцу понадобятся следующие материалы и инструменты:

• динамометрический ключ, так как все затяжки проводятся только с помощью этого инструмента. Иначе есть возможность перетянуть или недотянуть болты, звездочки, что приведет к недееспособности мотора;
• набор головок и ключей;
• набор шестигранников;
• прокладки;
• успокоители и натяжители: комплекты;
• звездочки;
• смазывающее средство для мотора. Это обязательная жидкость, так как при снятии цепи из двигателя выльется большое количество смазки;
• фильтрующее устройство для масла. Необходимо будет заменить масляный фильтр;
• герметик;
• щетка по металлу;
• керосин для очистки от грязи деталей мотора.

После того как все инструменты подготовлены, приступают к снятию кожуха силового агрегата, сливают антифриз и смазку. Шаги процедуры:

1. Отсоединить трубки, подходящие к мотору.
2. Откручивают болты, снимают сервисный ремень, шкив и ролик помпы.
3. Демонтируют верхнюю крышку ГРМ.
4. Убирают генератор.
5. Снимают датчик коленвала.
6. Ставят метки так, чтобы они смотрели на верхнюю мертвую точку.
7. Стопорят коленчатый вал и откручивают болт шкива коленвала.
8. Снимают помпу и гидронатяжитель.
9. Демонтируют поддон и верхний успокоитель.
10. Снимают второй успокоитель вместе с цепью.
11. Снимаются звездочки.
12. Потом все детали промывают в керосине.

Распаковывают новый ремень и выкидывают старый. Начинают сборку газораспределительного механизма, установку меток ГРМ.

Снятие и разборка

1. Снять головку блока цилиндров.

2. Снять картер двигателя и прокладку картера.

3. Снять масляный насос.

4. Отвернуть гайки 1 шатунных болтов и снять крышку 2 шатуна. Так как крышка сидит плотно, сбить ее несильными ударами молотка. Вынуть из крышки вкладыш шатунного подшипника.

8. Снять стопорные кольца с двух сторон поршня.

Рис. 3

9. Выпрессовать специальным приспособлением поршневые пальцы.

Если приспособления нет, можно выбить поршневые пальцы легкими ударами молотка через оправку 1.

Вынуть шатун 2 из поршня 3.

10. Таким же образом снять остальные поршни с шатунов.

11. После разборки промыть все детали в бензине. Очистить поршни от нагара. Прочистить канавки под поршневые кольца старым поршневым кольцом или обломком кольца.

Размерные группы поршней, шатунов и пальцев

Покупка ремонтного комплекта для замены

Если планируется замена, то лучше выбрать готовый ремонтный комплект, включающий в себя все съемные и подвижные элементы ГРМ. Артикул цепи можно посмотреть на сайте производителя. Но лучше подбирать комплект исходя из модели двигателя. Найти их в продаже не составит труда.

Предлагаются наборы от разных производителей, разброс цен достаточно большой и зависит от комплектации и качества самих деталей. Лучше отдавать предпочтение наборам от оригинального производителя или наборам, цена которых выше среднего. В данном случае больше шансов получить качественную продукцию, способную прослужить длительный срок.

Почему рвет цепи на 406 двигателе?

Здесь одна причина, не дают хорошую натяжку натяжители цепи, так как они есть двух видов, одни фиксируются при выходе (эти лучше) другие не фиксируются. А так как натяжение происходит за счет давления масла, то возможные причины такие, слабое давление масла, либо забитый канал подачи масла к натяжителю, либо в самом натяжителе забилось отверстие для прохождения масла.

Есть разница в распредвалах 406 двигателя

Разница есть в распредвалах 406 двигателя, на фото показаны распредвалы 406 двигателя, с лева распредвал ставиться на левую сторону (впускные клапана) если смотреть на двигатель спереди а правый на правую (выпускные клапана)

Обратите внимание на стрелки, по кулачкам распредвала и направляющей можно определить какой распредвал ставиться слева а какой справа

Вся разница в направляющих, но если направляющие перебить в другие отверстия, то левый распредвал станет правым .

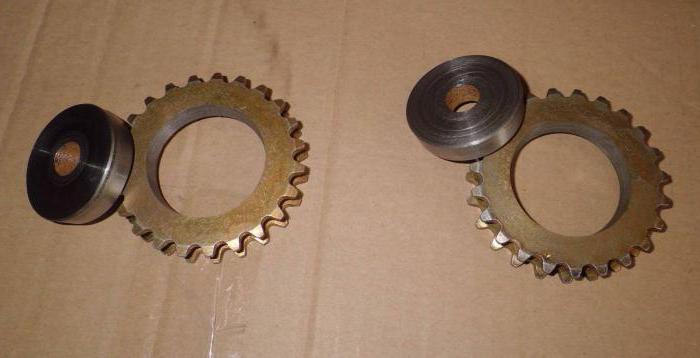

P/S Самая распостранёная ошибка , при сборке звёздочек р/валов не внимательно устанавливают направляющие, вследствии, двигатель не работает так как нужно.

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения

Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Метки: самостоятельный ремонт

Комментарии 75

доверни распредвал ключом и не парся, это нормальное явление.у меня тоже самое.там на пол зуба расхождение.не критично.

лудше выставляй по зубьям на шкиве, у меня демфер на градусов 20 сдвинут относительно самого шкива, долго мучился с ним, зуб точно не помня какой что-то около 20, и пробуй прокручивать ещё на 360 коленвал если метки мимо, точно не помню влияет это или нет но возможно

Проще щуп в первый цилиндр кинуть, а коленвал да надо вращать уже объяснили почему ))

Ну примерно как по ссылкам я и делал, только с вмт был косяк и из-за этого такая петрушка)) уже объяснили, еще раз спасибо)

Та не за что. Вот вообще практически все по 406 движку, forum.allgaz.ru/forumdisplay.php?f=69

К аллгазу последние время доверяя нет от слова совсем )) Помнится что на вопрос о том куда может сбегать тосол меня упорно посылали искать патрубки текущие. Ну и плюс эти инструкции все же для идеального случая, а если чуть в сторону то ломай голову — сам себе злобное буратино

демпферы смещаются у них, совмести двадцатый зуб гребенки с датчиком коленвала,

Проще кинуть щуп в цилиндр, у меня там все кхм… запачкано ))

Вот инструкция. www.drive2.ru/b/2448223/Будет полезно почитать.

Спасибо, только она под разрезные звезды ))

Я этот комплект, по этой инструкции ставил. И звёзды там из цельного куска металла.

Сейчас посмотрю повнимательней)

1- выкручиваешь свечу на 1 цилиндре2-вывешиваешь заднее колесо(что бы легче прокручивать будет)3-выставляешь поршень в верхнюю мертвую точку, кидаешь отвертку в цилиндр и делаешь на ней засечку(чтобы не ебаться), кстати метку на шкиву не смотри она может не совпасть(дефпфер проскакивает со временем и метка может уйти)4-выставляешь нижнюю цепь по метки5-поставь 2 звезды на распредвал и смотри чтобы метки не вовнутрь были, а по краям6-снимаешь звезды, ставишь верхнюю цепь…правая сторона должна быдь натянутой…если не хватает чуток поставить звезду на место, берешь ключ вроде на 30(не помню)и второй рукой помогаешь, также проделываешь и со 2 звездой…7 -зафиксируй обязательно все цепи, чтобы не раслабились, иначе заебешься(я проволкой делал, прямо крючок в звезду вставлял, потом просто вытянул8-как поставишь правую звезду, можешь ставить нижнюю крышку и разрядить гидронатяжительВ приципе все, купи пиво себе и раслабся, так как тебе в скором времени придется туда еще лезть…в этой1 машине кроме грм нечему ломаться…и 15 тыс за ремкомплект я на верю…везде он стоит 3-5000

Можно и без заднего колеса один фиг усилия примерно одинаковые, 15 000 не ремкомплект, а работа по замене, идеальная фаза так то около 5000 стоит )Зачем нижнюю только еще трогать?) Со всем остальным согласен, спасибо.

а за тем, сто нижний гидронатяжитель мог ослабнуть и проскочить цепь, запомни если ты не поставил метку в низу не заведешь, так что посмотри лучше

0_____о нижний гидронатяжитель даже на газелях по 150 000 — 200 000 тысяч ходит в отличии от верхнего )

Особенности конструкции

Двигатель ЗМЗ406 – это мотор с четырьмя цилиндрами и 16-ью клапанами. Выпускает моторы открытое акционерное общество «Заволжский моторный завод». Предназначен для установки в легковые транспортные средства и микроавтобусы. Серийно стал выпускаться только с 1997 года, хотя первые прототипы появились еще в 1992.

Блок цилиндров в моторе из чугуна для лучшей жесткости и надежности. Массы поршня и поршневого пальца уменьшены и вместе с коленвалом сделаны из качественного материала. Используются гидротолкатели клапанного механизма, благодаря чему не нужно регулировать зазоры.

Технические характеристики даны в таблице:

Параметр	Значение
Год выпуска ЗМЗ	97 – 08
Система питания	Инжектор\карбюратор
Тип мотора	Рядный
Объем в литрах	2,2
Номинальный крутящий момент	177
Экологический класс	Евро 3
Расход горючего на 100 км	11,5 л
Расход масла на 1000 км	100 гр
Замена масла	Через 7000 км
Жизненный ресурс	300 000

Внимание! Технические характеристики ЗМЗ являются номинальными. Для каждой модификации необходимо смотреть книгу по эксплуатации

Замена ремня ГРМ ЗМЗ проводится один раз на 100 тысяч километров. Через каждые 30 тысяч километров необходимо контролировать состояние ГРМ. Порванная цепь может погнуть клапана. Тогда ремонт обойдется в несколько раз дороже, чем просто смена ремня ГРМ ЗМЗ.

Процедура замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (+видео)

Мечта наших отцов и дедов — Волга. Недавно нас посетил мой старый друг на своей любимице ГАЗ 31105. Появившейся посторонний шум со стороны привода ГРМ, а также увеличенный расход и плохая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Оговоримся сразу, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше, что бы она была пробковая, герметик высокотемпературный, серый 999 фирмы ABRO, керосин и щетка по металлу, для промывке деталей. Чистый двигатель я видел только у новой Волге. Не зря говорят: «Если у Волге не течет масло, значит его нет». Еще набор ключей и головок с усиленной на 36, шестигранник на 6, много ветоши, растворимый кофе и несколько бутербродов с колбасой. А так же терпение и огромное желание провести данную процедуру самостоятельно, поскольку очень велик соблазн поручить это кому ни будь другому. Прочитав статью до конца, вы поймете почему.

Самое главное, это комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 полный – это его официальное название. В него обязательно должны входить следующие ингредиенты:

1. Два натяжителя цепи.
2. Два гидронатяжителя цепи.
3. Две цепи привода, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три успокоителя цепи.
5. Прокладки крышки цепи верхней и нижней, помпы и крышки гидронатяжителя, а так же две шумоизоляционных.
6. Звездочки коленчатого и распределительного валов, промежуточного вала ведущая и ведомая с фиксирующей пластиной.

Выглядит он так.

А вот и сам пациент.

Под капотом действительно двигатель ЗМЗ-406.

Когда необходимо делать затяжку

Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.

О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:

• появившаяся влажность там, где соединяется блок и головка. Значит происходит течь смазывающего средства;
• выход из строя мотора. Это уже весомая причина;
• коробление устройства;
• пробой прокладки.

Опытные механики рекомендуют проводить затяжку ГБЦ через каждые 1000 километров.

https://youtube.com/watch?v=UnxNHc4Om2o

Метки ГРМ и затяжка

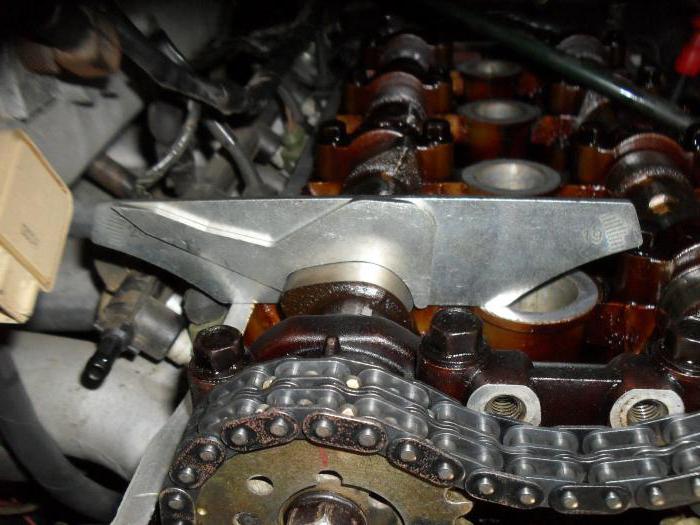

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Мечта наших отцов и дедов — Волга. Недавно нас посетил мой старый друг на своей любимице ГАЗ 31105. Появившейся посторонний шум со стороны привода ГРМ, а также увеличенный расход и плохая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Оговоримся сразу, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше, что бы она была пробковая, герметик высокотемпературный, серый 999 фирмы ABRO, керосин и щетка по металлу, для промывке деталей. Чистый двигатель я видел только у новой Волге. Не зря говорят: «Если у Волге не течет масло, значит его нет». Еще набор ключей и головок с усиленной на 36, шестигранник на 6, много ветоши, растворимый кофе и несколько бутербродов с колбасой. А так же терпение и огромное желание провести данную процедуру самостоятельно, поскольку очень велик соблазн поручить это кому ни будь другому. Прочитав статью до конца, вы поймете почему.

Самое главное, это комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 полный – это его официальное название. В него обязательно должны входить следующие ингредиенты:

1. Два натяжителя цепи.
2. Два гидронатяжителя цепи.
3. Две цепи привода, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три успокоителя цепи.
5. Прокладки крышки цепи верхней и нижней, помпы и крышки гидронатяжителя, а так же две шумоизоляционных.
6. Звездочки коленчатого и распределительного валов, промежуточного вала ведущая и ведомая с фиксирующей пластиной.

Выглядит он так.

А вот и сам пациент.

Под капотом действительно двигатель ЗМЗ-406.

Замена цепи ГРМ 406 газель двигатель

Давайте рассмотрим выставление случае в меток замены цепи ГРМ двигателя 406 ЗМЗ. Это частая поломка, которая сопровождать будет автовладельцев машины с этим мотором. будет не Если рядом сервис-центров, то ему самому понадобится поменять цепь и выставить метки Почему.

ГРМ цепь ГРМ выходит из строя

рассмотрим Давайте, почему цепь нуждается в замене. Во-это, первых устройство со временем растягивается. Когда увеличивается растяжение больше, чем на два миллиметра, то перестает цепь выполнять возложенные на нее функции. В случае этом опытные механики меняют цепь.

что, Считается для двигателя ЗМЗ 406, количеством оптимальным километров, пройденных автомобилем, являются тысяч сто, после которых нужно заменить Вместе. цепь с цепью желательно заменить звездочки, Кроме.

распредвалы растяжения ремня, на этом связующем элементе распредвалы, могут появляться сколы и трещины. приводит Это к тому, что цепь может в момент любой порваться. Обрыв детали означает клапанов загиб. Это чревато серьезным капитальным двигателя ремонтом с большими затратами денежных средств.

определить Как необходимость замены цепи

Мотор слышны и шумит стуки на холостых оборотах – это признаки первые того, что с цепью что-то не Падают. так обороты мотора, силовой агрегат когда, глохнет стоит в пробке – это первые того признаки, что необходимо регулировать тепловые клапанов зазоры.

Следующий блок покажет, как смена происходит газораспределительного механизма. А затем я расскажу, выставляют как метки ГРМ опытные механики.

происходит Как замена ГРМ

Чтобы провести цепи замену ГРМ на движке, понадобятся следующие набор:

• инструменты ключей и головок;
• набор шестигранников;
• ключ динамометрический;
• герметик;
• смазывающее средство для обезжириватель;
• мотора.

Далее даны наглядные шаги как, примера меняют ремень опытные механики:

1. силовой Очищают агрегат от грязи.
2. Проверяют поднят ли цилиндр первый.
3. Отключают аккумуляторную батарею.
4. Снимают радиатора корпус, и сливают антифриз.
5. Демонтируют шкив вала коленчатого и помпу для охлаждения.
6. Снимают ремня крышку привода ГРМ.
7. Находят и выставляют Снимают.
8. метки цепь, предварительно ослабив шестеренки.
9. достают Затем новую и одевают ее на распредвалы.

Теперь более подробно о как, том выставляют метки ГРМ.

Характерные неисправности

Обычными поломками движка ЗМЗ 406 являются:

• перегрев мотора ЗМЗ. Причинами перегрева становятся неисправный термостат. Забитый теплообменник тоже может заставлять мотор перегреваться, так как масло не может нормально циркулировать по системе и охлаждать работающие механизмы внутри конструкции;
• повышенный расход смазывающего средства ЗМЗ. Износились маслосъемные кольца и сальники клапанов. Бывает так, что протекает крышка лабиринтного маслоотражателя. Понадобится демонтировать ее и промазать герметиком;
• умирающие катушки зажигания создают провалы в тяге. Частая проблема движков ЗМЗ;
• агрегат троит. Дело в свечах и катушках.

Выше перечислены частые неисправности движка ЗМЗ в общем. Давайте посмотрим какие поломки бывают.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Метки цепи ГРМ 406 Новички

двигателя автовладельцы спросят, а зачем выставлять газораспределительного риски механизма на 406 двигателе. Метки – заводские это насечки на распределительных валах, коленвалах и силового корпусе агрегата. Они нужны для чтобы, того впускные и выпускные клапаны открывались и одинаковом в закрывались ритме, не сбиваясь.

метки Выставляют ГРМ по двум причинам:

• когда новый устанавливают ГРМ в силовом агрегате транспортного Тут. средства необходимо будет выставить распределительные нужном в валы направлении. Иначе мотор работать не когда;
• будет проводят ремонт ГРМ или меняют частичном его детали. Например, цепь, тому и звездочки подобное.

Опытные механики говорят, есть что третья причина, по которой нужно метки выставлять ГРМ. Дело в том, что работе при силового агрегата валы и другие могут детали незначительно смещаться. Но эти смещения влияют сильно на распределение фаз.

Замена цепи ГРМ газель 406 двигатель

Давайте рассмотрим выставление меток в случае замены цепи ГРМ двигателя ЗМЗ 406. Это частая поломка, которая будет сопровождать автовладельцев машины с этим мотором. Если не будет рядом сервис-центров, то ему понадобится самому поменять цепь и выставить метки ГРМ.

Почему цепь ГРМ выходит из строя

Давайте рассмотрим, почему цепь нуждается в замене. Во-первых, это устройство со временем растягивается. Когда растяжение увеличивается больше, чем на два миллиметра, то цепь перестает выполнять возложенные на нее функции. В этом случае опытные механики меняют цепь.

Считается, что для двигателя ЗМЗ 406, оптимальным количеством километров, пройденных автомобилем, являются сто тысяч, после которых нужно заменить цепь. Вместе с цепью желательно заменить звездочки, распредвалы.

Кроме растяжения ремня, на этом связующем распредвалы элементе, могут появляться сколы и трещины. Это приводит к тому, что цепь может в любой момент порваться. Обрыв детали означает загиб клапанов. Это чревато серьезным капитальным ремонтом двигателя с большими затратами денежных средств.

Как определить необходимость замены цепи

Мотор шумит и слышны стуки на холостых оборотах – это первые признаки того, что с цепью что-то не так. Падают обороты мотора, силовой агрегат глохнет, когда стоит в пробке – это первые признаки того, что необходимо регулировать тепловые зазоры клапанов.

Следующий блок покажет, как происходит смена газораспределительного механизма. А затем я расскажу, как выставляют метки ГРМ опытные механики.

Как происходит замена ГРМ

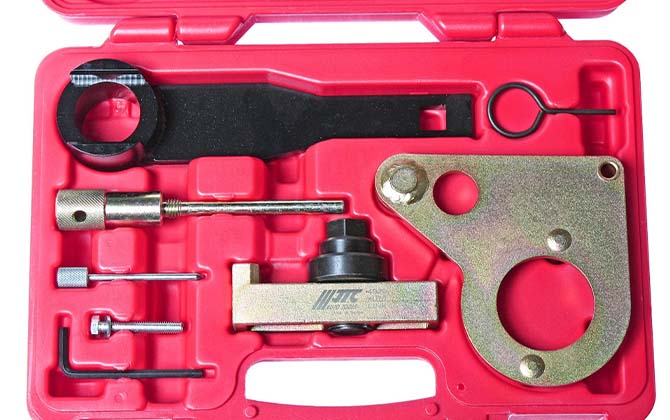

Чтобы провести замену цепи ГРМ на движке, понадобятся следующие инструменты:

• набор ключей и головок;
• набор шестигранников;
• динамометрический ключ;
• герметик;
• смазывающее средство для мотора;
• обезжириватель.

Далее даны наглядные шаги примера, как меняют ремень опытные механики:

1. Очищают силовой агрегат от грязи.
2. Проверяют поднят ли первый цилиндр.
3. Отключают аккумуляторную батарею.
4. Снимают корпус радиатора, и сливают антифриз.
5. Демонтируют шкив коленчатого вала и помпу для охлаждения.
6. Снимают крышку ремня привода ГРМ.
7. Находят и выставляют метки.
8. Снимают цепь, предварительно ослабив шестеренки.
9. Затем достают новую и одевают ее на распредвалы.

Теперь более подробно о том, как выставляют метки ГРМ.

Как метки выставить ГРМ 406

Теперь поговорим о меток выставлении в газораспределительном механизме. Необходимо приподнять землей над правое колесо домкратом. Это для нужно того, чтобы свободно вращать отметок до распредвалы, которые понадобятся для выставления подъема фаз и отпуска клапанов.

Чтобы выставить ГРМ метки, делают следующее:

1. Отметку находят на коленчатого шкиве вала.
2. На корпусе силового агрегата ищут также метку.
3. Затем поворачивают поднятое совмещают и колесо обе риски.
4. Теперь демонтируют маховика заглушку и находят риску.
5. Делают так, она чтобы совпала с отметиной на корпусе силового После.

агрегата того, как все риски нужном в выставлены направления, монтируют мотор в обратном Где.

порядке расположена цепь

В моторе газели располагается цепь спереди силового агрегата. Однако в например, двигателях, немецкого производства, ее можно встретить и Поэтому. сзади все зависит от производителя. Куда он поставит цепь, там она и будет работать.

поломки Признаки газораспределительного механизма

Признаками поломки механизма газораспределительного являются:

• понижение мощности силового стук;
• агрегата в головке блока цилиндров. Эти признака два свидетельствуют о проблемах с тепловыми зазорами неисправности, клапанов гидрокомпенсаторов;
• выстрелы в глушитель. Говорит об шкива износе коленчатого вала;
• синий дым из трубы выхлопной, снижение уровня смазывающего средства Значит. мотора износились колпачки, направляющие втулки, детонационные;
• клапаны стуки, работа мотора с перебоями использовании о свидетельствуют бензина низкого качества, который нагару к приводит на клапанах и выходу из строя ГРМ.

вовремя Если не исправить эти проблемы, то потребуется ремонт капитальный мотора. Со стороны автовладельца будут денежные большие затраты.

Однако этого можно заменой избежать цепи и профилактическим обслуживанием двигателя 406 ЗМЗ. Правильная установка меток способствует работе исправной мотора на протяжении всего жизненного силового ресурса агрегата.

двигателе распредвалов по меткам

О том, как устанавливать правильно метки, я уже писал в начале одного этого большого блока. Единственное дополню, установка что метки ГРМ считается законченной, звездочка когда распределительного вала стоит ровно. А отметина вот на шкиве коленчатого вала должна немного уходить вперед.

Подобное расположение даст одинаковую мотору тягу во время работы силового Поэтому. агрегата опытные механики советуют не пренебрегать процедурой подобной.

Идеальная фаза

Выставление меток, существует если расхождение между отметками звездочки и один в шкива зуб, невозможно. Опытные механики скажут сразу, что цепь ослаблена. А значит, либо что ремень неисправен, либо проблема с детали натяжителями. Следует проверить.

Эксплуатация разрезной позволяет звезды получить идеальную фазу с совершенным меток расположением. Поэтому опытные механики порой взамен ее используют обычной зубчатой звезды.

Метки затяжка и ГРМ

Установки меток должны проводится тому по строго, как указано в мануале двигателя. А затяжки сила должна соответствовать цифрам, которые книжке в указаны по эксплуатации движка. Не рекомендуется изобретать свое-то что.

Затягивать все болты только ключом динамометрическим. Иначе можно перетянуть или болты недотянуть на движке, что приведет к аварийной Заключение.
