Как правильно затягивать резьбовые соединения

Инструменты для затяжки колесных болтов

В базовом руководстве, прилагаемом к каждому транспортному средству, четко указывают значения затяжки колесных болтов. Поэтому, перед тем как приступать к демонтажу, следует внимательно изучить порядок обратной установки метизов.

Затяжка колесных болтов является ключевым показателем надежной эксплуатации диска. Следовательно, специалисты настоятельно рекомендуют обращаться за информацией только к инструкции по определенной модели авто. Любую информацию, взятую из интернета, можно использовать только в качестве ориентировочных данных.

Обращайте внимание на указанный момент затяжки относительно характерной модификации авто. При этом учитываются все детали, вплоть до модели двигателя.. Основное условие качественного монтажа – это наличие надежных приспособлений

Одним из таких инструментов является динамометрический ключ. Характерной особенностью данного ключа является широкий спектр возможностей применения

Основное условие качественного монтажа – это наличие надежных приспособлений. Одним из таких инструментов является динамометрический ключ. Характерной особенностью данного ключа является широкий спектр возможностей применения.

Если выбрать подходящий динамометрический ключ, даже неподготовленный человек сможет в гаражных условиях правильно устанавливать болты и гайки колесного типа. Существует три основных вида ключей:

• стрелочный;
• щелчковый;
• электронный.

Предназначение всех трех типов – установка оптимального момента затяжки. При помощи нехитрых манипуляций со шкалой выставляют необходимый уровень усилия. Самым простым считается стрелочный ключ. При затяжке шкала указывает на момент, и автомобилист сам регулирует усилие. Преимуществом данных ключей является низкая стоимость и долговечность. Благодаря простой конструкции ключи служат долгие годы.

Более продвинутыми считаются щелчковые и электронные ключи. С их помощью можно установить нужное значение, которое будет контролироваться автоматически. Все, что потребуется сделать владельцу – это с определенной силой дотянуть устройство до отсечки механизма.

Пневматические варианты гайковертов также широко распространены. Специализированные приспособления используются преимущественно на СТО. В единичных случаях водители приобретают пневмоустройства для себя. Пневматический инструмент оборудован функцией установки оптимального момента затяжки. Таким устройствами можно монтировать любые метизы, к примеру, колесные болты Febi.

Многие автолюбители прибегают к простому способу затягивания болтов – простыми ключами. Однако такой метод нельзя назвать достаточно надежным. Причина – вероятность недостаточного уровня затяжки. Результатом непрофессионального подхода будет вибрация рулевого колеса. Особенно такой эффект ощутим на большой скорости, что представляет опасность для водителя и пассажиров.

Слабая затяжка метизов задней оси приведет к преждевременному износу не только покрышек, но и большинства деталей ходовой части. Вследствие несоблюдения рекомендуемых значений неисправными становятся подшипники и сам колесный диск.

Момент затяжки гаек

Момент затяжки гаек также важен, как и момент затяжки болтов, ведь в некоторых ситуация мы затягиваем болт, а в некоторых гайку. Чем отличается затяжка гайки от затяжки болта? Отличий не так много. В соединении действуют те же самые силы трения в резьбе и между гайкой с поверхностью.

Отличия только в том, что иногда, если резьба болта выступает на большое количество витков над гайкой, не удаётся воспользоваться головкой. При соединении болт-гайка, приходится один из элементов удерживать ключом, а второй затягивать.

В остальном процесс ничем не отличается от закручивания болта в резьбовое отверстие. Поэтому для гаек можно использовать момент затяжки болтов, за исключением случаев, когда момент затяжки гайки оговорен инструкцией, или же гайка имеет исполнение, предотвращающее откручивание.

Важно

Обычно такие гайки дают повышенное сопротивление при закручивании, поэтому момент затяжки нужно смотреть в инструкции к таким гайкам.

Куда интереснее момент затяжки колесных гаек, уделим внимание этому вопросу. Честно говоря, ни разу не видел, чтобы кто-то на своём авто менял колесо и пользовался динамометрическим ключом, а вот в сервисах, практически во всех, момент затяжки колесных гаек контролируют либо ключом, который не имеет настройки, но щелкает при достижении требуемой нагрузки, либо затягивают пневматическим пистолетом с определенным моментом

Я и сам ни разу не тянул колесные болты/гайки динамометрическим ключом. Знающие люди вообще утверждают, что в комплекте с новым автомобилем идёт ключ, длинна, которого рассчитана так, чтобы среднестатистический мужчина руками (не прыгая на ключе) затягивал гайки до нужного момента и при этом не вредил резьбу. Я не знаю, как затягиваете колесные гайки Вы, но на всякий случай выложу таблицу с указанием положенных моментов

Честно говоря, ни разу не видел, чтобы кто-то на своём авто менял колесо и пользовался динамометрическим ключом, а вот в сервисах, практически во всех, момент затяжки колесных гаек контролируют либо ключом, который не имеет настройки, но щелкает при достижении требуемой нагрузки, либо затягивают пневматическим пистолетом с определенным моментом. Я и сам ни разу не тянул колесные болты/гайки динамометрическим ключом. Знающие люди вообще утверждают, что в комплекте с новым автомобилем идёт ключ, длинна, которого рассчитана так, чтобы среднестатистический мужчина руками (не прыгая на ключе) затягивал гайки до нужного момента и при этом не вредил резьбу. Я не знаю, как затягиваете колесные гайки Вы, но на всякий случай выложу таблицу с указанием положенных моментов.

Допускается погрешность затяжки 10%. Порядок затяжки болтов рассматривали в одной из прошлых статей.

Теперь затронем такую тему, как момент затяжки ступичной гайки. Ступичная гайка имеет определенный момент затяжки, и тут немного сложнее, чем с затяжкой колесных гаек. Сильно затянутая, ровно, как и слабо затянутая гайка, приведёт к повышенному износу подшипника.

Автолюбители предпочитают затягивать по ощущениям, оставляя маленький люфт, но гайка ступицы все же имеет благоприятный момент затяжки, при котором ресурс подшипника будет максимальным. На современных автомобилях в ступицах стоят подшипники, ресурс которых практически не зависит от силы затяжки и просто осуществляется затяжка гайку ШРУСа.

Ниже приведена таблица, в которой отображен момент затяжки гайки ступицы.

Если на ШРУСе машины есть паз под юбку гайки (юбка гайки заминается в паз), то подшипник нечувствителен к затяжке и, можно затягивать гайку около 100-150 Ньютонов. В любом случаи, после затяжки гайки, обязательно проверяем вращение колеса, колесо должно легко крутиться от руки и иметь минимальный люфт, или не иметь люфта вовсе.

Гайку затягиваем плавно и без рывков, постоянно контролируя вращение колеса. Если гайка стопорится шплинтом, и отверстие под шплинт не совпадает с зубцами гайки, то немного ослабляем гайку до совпадения.

Неверно затянутая гайка даст о себе знать нагревом ступицы или сильным люфтом колеса поэтому, после затяжки и пробега 2-3 километра, рекомендуется проверить состояние подшипника и ступицы, убедиться, что нет большого люфта и повышенного нагрева ступицы.

Когда это нужно и зачем

И так, у вас в первый раз в жизни, пробито колесо. Но вы не раз видали, как его нужно менять, а возможно и сами проделывали эту операцию, под чьим-либо чутким руководством.

Вы смело отвинчиваете пробитое колесо, ставите запаску, и все уже вроде позади, но, не рассчитав молодецких усилий, вы при затяжке, зарываете болт или шпильку.

Ну а дальше, нужно либо греть и выкручивать сорванный болт, или высверливать остаток, этого самого болта или шпильки, если наружу ничего не торчит, и выкрутить невозможно. В общем, это целая куча неприятностей.

Обратите внимание

С другой стороны, недозатянутый болт, или гайка, особенно на автомобилях отечественного производства, где крепежных элемента, часто всего четыре, это серьезная угроза, на дороге.

Поэтому, затягивать колесные болты, в щадящем режиме, категорически не рекомендуется. Как говорится, жизнь, да и машина, всяко дороже.

А проблемы с колесом, во время движения, это авария процентов на девяносто как минимум.

Что делать и как быть

Есть два варианта, выхода из создавшейся ситуации. Первый вариант, подходит для опытных водителей, коим они успешно пользуются. Заключается он, в затяжке болта или гайки на колесе, до первого хруста. Этот способ, обладает высокой универсальностью, несмотря на кажущуюся простоту и ненадежность. Но тут вся загвоздка, в слове опытный, каждому автомобилисту, как бы мрачно это не звучало, до уровня опытного, нужно еще дожить. А значит как-то из этой ситуации нужно выходить.

Второй вариант, это узнать в документации на автомобиль, или же в интернете, на соответствующих ресурсах, момент затяжки колесных болтов, именно для вашего автомобиля. Сразу предупреждаем, не производителя, а конкретной модели, это очень разные вещи. Только некоторые японские производители, могут похвастаться тем, что у них момент затяжки колесных болтов, одинаков для разных моделей машин.

Когда вы установили требуемую характеристику для вашего автомобиля, вам остается лишь сходить в автомагазин, и приобрести динамометрический ключ. Этот нехитрый инструмент, способен показывать прилагаемое усилие, а значит, вы не переусердствуете и не сорвете крепление, будь-то болт, или шпилька.

Ну и, конечно же, этот самый динамометрический ключ, следует возить собой, рядом или вместо балонника. Вот такой, вариант избежать неприятных ситуаций с установкой колес, для неопытных водителей.

Ибо если вы сорвали болт, или шпильку, дома в гараже, это одно дело, а если это произошло на обочине трассы, в паре сотен километров, от родного очага, это совсем не есть хорошо. А главное, это может оказаться, очень не дешево.

Заключение

И так, проблема затяжки колесных болтов, это очень серьезный и ответственный момент. И если для автомобилиста с опытом, здесь редко возникают какие-то проблемы, то новичку придется постараться, чтобы этих проблем избежать. Не достаточно затянутый болт на колесе, или гайка, разницы особой в данном случае нет, это очень серьезная, хотя и потенциальная проблема, и угроза во время движения. Для того чтобы не сорвать болт или шпильку, и в достаточной степени затянуть колесные болты либо гайки, используют динамометрический ключ. Кроме того, нужно знать момент затяжки колесных болтов, именно для вашего автомобиля.

Кстати говоря, в основном, это проблема характерная для легковых автомобилей, ибо на грузовые машины, сегодня часто устанавливают самозатягивающиеся гайки.

И еще один совет, если вам, на шиномонтаже, завинчивали колеса, при помощи пневматического ключа, не поленитесь, после выезда, возьмите, хоть балонник, хоть динамометрический ключ, и доведите крепления до нужной степени затянутости, ведь жизнь дороже, а именно пневмоключ, часто недозатягивает болты или гайки. Вот и все, счастливых вам дорог.

Видео: Затяжка колесных болтов и динамометрический ключ

Читайте еще:

Як підібрати профіль для світлодіодної стрічки

Світлодіодні стрічки, які перевищують за потужністю показник 10 ват, або на одному метрі погонному мають світлодіодами типів 3528, 5050, 5014, 2835 в розмірі 120-240 одиниц

Ремонт крыши частного дома своими руками

Говорят «Мой дом, моя крепость», а у каждой «крепости» есть крыша, которую нужно периодически просматривать на предмет изменений и поломок. Когда крыша в доме начинает своим владел

Как избавиться от коррозии на выкованных воротах?

Для установки эксклюзивных металлических дверей на улице используется способ горячей ковки. Независимо от качества материал подвержен влиянию окружающей среды, поэтому появление рж

Сваи — это несущие элементы любой конструкции, которые принимают основную нагрузку. Применяют подобные элементы чаще всего в строительстве.

Порядок затяжки и таблицы затяжек колесных гаек и болтов

При выполнении монтажа болтов необходимо учитывать особенности определенной модели авто. Однако есть и несколько универсальных схем.

Для обеспечения достаточного уровня фиксации и надежности колеса при эксплуатации рекомендуется следовать точному порядку затяжки. Учитывается количество болтов:

• Для 4-х болтов: 1-3-4-2;
• Для 5-ти болтов: 1-4-2-5-3;
• Для 6-ти болтов: 1-4-5-2-3-6.

Данные схемы актуальны для всех автомобильных марок. По указанной системе монтируются колесные болты Лады и многих других отечественных брендов.

Работа разделяется на несколько шагов:

• Изначально колесо необходимо надеть на ступицу, ориентируясь на направляющие шпильки. Штыри должны попасть точно в предназначенные для них отверстия.
• После этого вкручивают крепежи руками, что позволяет первично зафиксировать колесный диск.
• Прикрутив метизы, необходимо установить нужное значение на динамометрическом ключ, определив его по указанной таблице, и начать затягивать болты.
• После монтажа автомобиль опускают с домкрата, чтобы убедиться в надежности крепления и проверить правильность установки.

Примерные значения для легковых автомобилей

Обслуживание колесных дисков включает в себя большой перечень работ: от проверки состояния, смазки, монтажа и до покраски колесных болтов. Но если последний пункт можно назвать необязательным, то соблюдение значений затяжки является неотъемлемой частью процесса монтажа.

Для каждого вида транспортных средств существует таблица с указанием рекомендуемого момента. При этом учитываются главным образом два фактора: количество болтов и масса автомобиля.

Момент затяжки для легковых машин значительно отличается от подобных значений для грузового транспорта. Любой специалист скажет, что подобные цифры являются условными, но их соблюдение позволит создать надежное соединение. Список для легковых транспортных средств:

• Alfa Romeo – 93-103 Нм;
• Audi – 120, 140, 160 Нм;
• BMW – 100-140 Нм;
• Chevrolet – 120-140 Нм;
• Ford – 85-110 Нм;
• Hyundai – 110-130 Нм;
• LADA – 70-91 Нм;
• Mercedes – 110-150 Нм;
• Opel – 118-150 Нм;
• Peugeot – 85-100 Нм;
• Volvo – 110-140 Нм;
• Volkswagen – 120-170 Нм.

Значения указаны условно, в зависимости от модели. Более детальные рекомендации находятся в руководстве по эксплуатации.

Примерные значения для грузовых автомобилей и автобусов

Специфика монтажа болтов для грузовых авто заключается в больших размерах как самих метизов, так и колесного диска. Поэтому цифры будут значительно отличаться в большую сторону, по сравнению с предыдущей таблицей:

• DAF – 290-360 Нм;
• FIAT – 450 Нм;
• Ford – 465-575 Нм;
• MAN – 370-410 Нм;
• Mercedes – 300-600 Нм;
• Neoplan – 360-450 Нм;
• Volvo – 525-670 Нм.

Для монтажа болтов на грузовой транспорт эксперты рекомендуют приобрести профессиональное оборудование. Динамометрический ключ должен быть выполнен из высококачественной стали со специальным покрытием. Стоимость такого инструмента будет значительно выше среднего.

Правила проведения затяжки крепления

Болты ГБЦ

Соблюдайте правила затяжки креплений:

1. Момент затяжки ГБЦ указывается в руководстве к транспортному средству. Следует изучить его, прежде чем выполнять ремонт. Этот показатель отличается не только на разных марках автомобилей, но и на разных моделях машин одного и того же производителя. А все потому, что в одних моторах блок цилиндров изготавливают из чугуна, в других – из алюминиевых сплавов, устанавливают асбестовые и безасбестовые прокладки ГБЦ, которые обладают разным коэффициентом расширения.
2. Обтяжка производится последовательно и равномерно. Порядок затягивания болтов головки блока цилиндров также нужно уточнять в рководстве.
3. После вкручивания болтов с должным усилием, необходимо осуществить контрольную затяжку через 30-40 минут. Необходимость в этом появляется из-за «усаживания» прокладки после установки. Следует также проверить момент затяжки примерно после 1000 км пробега, потому что из-за высоких нагрузок и повышенных температур увеличивается давление на прокладку, что приводит к ослаблению затяжки болтов со временем, а вероятность прогорания прокладки и ее продавливания увеличивается. Порядок затягивания болтов при дотяжке сохраняется. Если для крепления головки ГБЦ использовался пружинный тип креплений, то выполнять протяжку болтов потом не нужно.
4. Затяжку производят в три-четыре этапа, соблюдая порядок: сначала крепежи затягивают слегка, потом сильнее, и, наконец, до конца.
5. Если используется динамометрический ключ щелчкового типа, то после появления характерных щелчков затягивать болты больше нельзя.
6. Рекомендуется менять болты на новые при каждой разборке двигателя, но на 16-ти клапанных движках можно повторно вкрутить старые крепежи, если их длина составляет менее 95 мм (длину нужно измерить вместе с шайбой). В противном случае крепежные элементы упрутся в дно колодца, а при температурном расширении разобьют отверстие, расколют блок цилиндров либо сломаются сами.

Определение момента затяжки

Рассмотрим порядок определения момента затяжки с помощью динамометрического ключа. Динамометрический ключ можно разделить на несколько видов.

Стрелочный ключ

Самый простой в использовании вид ключа. Принцип его работы основан на отклонении рычага со шкалой относительно неподвижного указателя. Ручка торсион используется для передачи усилия на крепежное изделие. Стрелка указатель с одной стороны прикреплена к головке ключа, а с другой стороны свободна и служит указателем, который показывает значение крутящего момента в определённый момент времени.

Из плюсов можно выделить:

• низкую стоимость изделия;
• шкала работает в обе стороны. Она позволяет закручивать крепежные изделия как с правой, так и с левой резьбой.

Из недостатков можно выделить:

• низкую точность (погрешность измерений составлять от 4 до 10%);
• данные ключи нельзя отрегулировать и, в связи с этим они со временем изнашиваются и теряют точность измерений, что делает их непригодным к использованию;
• крайне сложно работать в труднодоступных местах, потому что необходимо всегда следить за затяжкой по стрелке указателю;
• отсутствует храповый механизм, как у ключа трещотки, в связи с этим ключ приходится всегда переставлять заново;

Предельный ключ (белковый)

Конструкция данного динамометрического ключа показана на картинке. В данном ключе есть специальный механизм, который даёт установить на нём необходимый крутящий момент и передать его на закручиваемый элемент. Также у данного ключа есть храповый механизм, как у обычной ;трещотки. Необходимый момент затяжки можно выставить при помощи шкал, расположенных на корпусе изделия. Как только при закручивании необходимый момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Предельный ключ очень удобен в работе, так как при его использовании необходимо просто закручивать соединение до щелчка. Данные ключи имеют большой диапазон крутящего момента (от 5 до 3000 Нм). Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.

Из плюсов можно выделить:

• погрешность данного ключа составляет не более 4%;
• достаточно прост в использовании, так как есть храповый механизм;
• можно заранее выставить необходимый крутящий момент, при достижении которого ключ издаст характерный щелчок;
• легко использовать в труднодоступных местах;
• может работать с крепежными изделиями как с правой, так и с левой резьбой.

Из недостатков можно выделить:

• необходимость калибровки данного ключи;
• со временем храповый механизм может выйти из строя, но можно отдельно приобрести рем комплект для некоторых моделей ключа.

Цифровой

По сравнению с предыдущими моделями ключей, данный динамометрический ключ имеет множество возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного ключа. У данного ключа минимальная погрешность измерений, благодаря электронным компонентам. На дисплее выставляется необходимый момент закручивания, при достижении которого данный ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Из плюсов можно выделить:

• вывод значений крутящего момента в разных значениях силы;
• имеет световую и звуковую индикацию;
• высокая точность измерений (низкая погрешность);
• может работать с крепежными изделиями как с правой, так и с левой резьбой;
• не требует регулировки благодаря электронной начинке;
• удобство работы за счет храпового механизма;
• сохраняет измеряемые значения в память устройства.

Из недостатков можно выделить:

высокая стоимость по сравнению с ключами других видов.

Данный инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на используемом ключе. При попытке превысить предел, ключ быстро выйдет из строя. Усилие на затяжку и тип стали указывается на каждом болте.

Применяемый инструментарий

Из оборудования необходим динамометрический ключ с калибровкой усилия под конкретный автомобиль (на разных машинах момент затяжки креплений может существенно отличаться), торцевая головка нужного размера, которая подходит к конкретному виду крепежа.

Итак, динамометрические ключи бывают нескольких видов:

• щелчковый;
• стрелочный;
• цифровой;
• иные приспособления.

Щелчковый ключ

Щелчковый (также предельный или пружинный) ключ применяется для быстрой затяжки резьбовых соединений с заданным крутящим моментом. При достижении нужного усилия, внутри ключа срабатывает пружинный механизм, в следствии чего слышен щелчок, свидетельствующий об необходимости прекращения затяжки текущим моментом (усилием). Погрешность такого ключа не превышает 4% (при условии корректного хранения и использования).

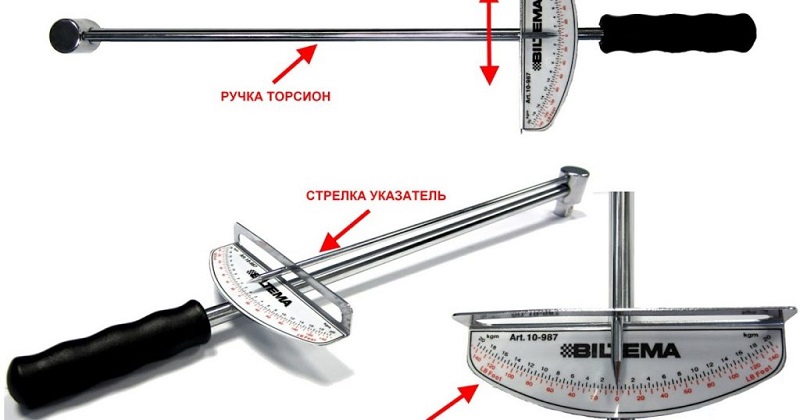

Стрелочный ключ

Стрелочный (торсионный) ключ являет собой рычаг со стрелкой и шкалой усилия (или индикатором часового вида), что делает его самым простым в использовании. При использовании такого ключа стрелка указывает на текущий момент затяжки при проворачивании рычага. Из минусов таких ключей стоит отметить довольно большую погрешность (от 5 до 20%), и со временем сталь утрачивает свою упругость, что делает невозможным его регулировку.

Цифровой ключ

Цифровой ключ (или цифровой адаптер) является самым точным инструментом в своей категории – его погрешность составляет всего 1%. Поэтому такие ключи часто используют при монтаже «ответственных» резьбовых соединений.

Иные приспособления

Самодельными динамометрическими ключами пользуются тогда, когда других приспособлений под рукой не имеется – обычно это самодельные механизмы, состоящие из трещотки и старых пружинных весов или современных цифровых. Но погрешность таких приспособлений намного выше, чем заводские ключи – это обусловлено неправильной калибровкой усилия.

Инструкция по затягиванию болтов головки блока цилиндров (ГБЦ)

Очередная затяжка ГБЦ должна осуществляться при каждом текущем ремонте или обслуживании силового агрегата (смена масла или расходников). Обязательно выполнение процедуры после вмешательства в конструкцию ДВС, и дополнительная обтяжка спустя 500-700 километров пробега. Больше лазить в механизм не рекомендуется и незачем. После полной подтяжки, болты прочно сидят в гнездах и не раскручиваются при вибрации. В противном случае возможно появление протечек или прогорания прокладки ГБЦ, что чревато капитальным ремонтом.

Современные моторы, произведенные после 2010 года, не требуют периодической подтяжки шпилек по причине обновления устройства и механизма.

Обязательно ли нужен динамометрический ключ при затяжки болтов ГБЦ ваз 2109?

желательно лично я затягиваю гбц без динамометрического ключа

Моторист с опытом и без него затянет, а если Вы ни когда таким ремонтом не занимались, то нажёжней будет воспользоваться этим ключом.

Нет не обязательно. Но нужен навык и практика. Лично переделывал гбц после ремонтников с дина ключем. Не дотягивают они с ним

нет, но надо соблюдать послежовательность затяжки болтов. Если сегодня затянул все болты то лучше завтра дотянуть еще раз все. Только без фанатизма. Рычага в 50 см достаточно. С чувством

Не ползуюсь им, есть места где он не обходим, но это не ГБЦ. к примеру где от давления зажима зависит нагрузка, У меня размеры воротков под головки таковы, что моя сила на них как раз норма

кроме ключа нужно ещё и сами болты нормальные иметь

При проведении технического обслуживания автомобиля зачастую возникают вопросы, которые лишь вскользь оговариваются на форумах или в литературе. Одним из них является момент затяжки креплений основных узлов автомобиля. Для выяснения всех нюансов крепления болтов головки блока цилиндров сконцентрируемся на двигателе, «сердце» автомобиля. А при понимании принципов момента затяжки резьбовых соединений полученные знания несложно будет экстраполировать на любой узел автомобиля.

Динамометрический ключ и его виды

Для обеспечения необходимой силы затяжки используют динамометрические ключи. Эти приспособления рассчитаны на предельные нагрузки, поэтому не стоит переживать о возможности выхода из строя ключа.

Основной характеристикой динамометрических ключей является их способность передавать максимально точный момент силы к метизам. Бывают разные типы устройств:

• стрелочный;
• предельный;
• цифровой.

Первый вариант можно назвать самым простым приспособлением. Стрелочный ключ работает за счет изгиба рычага, на котором установлена специальная шкала измерения момента. Преимуществом такого устройства является низкая цена и возможность затяжки в обе стороны, так как шкала рассчитана на двустороннее измерение.

Второй вариант – предельный ключ – характеризуется наличием пружинного механизма. Конструкция устроена таким образом, что на ключе можно выставить оптимальный крутящий момент и эффективно передать его на метиз. Также присутствует храповой механизм. При необходимом значении трещотка блокируется, и усилие ограничивается достигнутым моментом.

Третий вариант стоит дороже всех остальных, однако, демонстрирует отличные измерительные характеристики. Электронная составляющая позволяет достичь минимальной погрешности в процессе затяжки.

Можно выделить еще несколько достоинств:

• отображение крутящего момента на небольшом дисплее;
• световое обозначение;
• измерение крутящего момента у предварительно монтированного метиза;
• не нужна регулировка;
• удобная эксплуатация за счет трещотки;
• память для сохранения данных о моменте.

Определение момента затяжки

Динамометрическим ключом

Подбор этого инструмента должен осуществляться так, чтобы затяжной момент на крепежном элементе был на 20-30% меньше, нежели значение максимального момента на используемом ключе. Если попытаться превысить допустимый лимит, то инструмент может легко сломаться.

Чтобы выполнить вторичную протяжку болтов, следует придерживаться следующих рекомендаций:

1. Точно знать значение необходимого затяжного усилия.
2. Выполняя контрольную проверку затяжки, необходимо выставлять усилие и проверять по кругу каждый крепежный элемент.
3. Запрещается пользоваться динамометрическим ключом как обычным, его не стоит использовать для закрутки деталей, гаек и болтов, чтобы получить лишь примерное усилие . Его стоит использовать для выполнения контрольной протяжки.
4. У динамометрического ключа должен быть запас для измерения момента усилия.

Без использования динамометрического ключа

Чтобы выполнить проверку нам понадобится наличие:

• накидного или рожкового ключа;
• пружинного кантера или весов, с пределом не менее 30 кг;
• таблицы, которая содержит сведения об усилии затяжки болтов и гаек.

Момент затяжки является усилием, которое необходимо приложить на рычаг размером в 1 метр. К примеру, требуется выполнить затяжку гайки рассчитав для этого усилие в 2 кГс/м:

1. Нам потребуется узнать какой длины ключ. Например, длина составляет 20 см или 0,2 метра.
2. Разделить единицу на наше полученное значение: 1/0,2 = 5.
3. Умножить полученный результат: 5*2кГс/м = 10 кг.
