Конструктивные особенности головки блока цилиндров двигателя ваз-21126

Выполнение операции без динамометрического ключа

Поскольку на всех указанных автомобилях усилие точно указано, то без динамометрического ключа при посадке ГБЦ не обойтись. Но на некоторых авто вполне можно обойтись без него и использовать для затягивания обычные ключи и удлиняющей насадкой.

Сразу отметим, что выполнение работ без спец. инструмента допускается только на «старых» двигателях («Москвич», ВАЗ первых моделей).

Особенностью затяжки головки блока без динамометрического ключа является необходимость «чувствовать» прилагаемое усилие. В остальном же общая методика работ такая же, как и с использованием спец. инструмента:

• Заворачиваем «от руки» все болты;
• Делаем 1-й подход, прилагая среднее усилие (при этом стараемся тянуть все болты с одинаковым усилием, плавно и без рывков). Обязательно следуем порядку затяжки;
• Выполняем второй подход, повысив усилие (чтобы более точно «ощущать» усилие, ключ с наращенным плечом следует тянуть «на себя», а не толкать «от себя»);
• Третий подход делаем с высоким усилием (проворачиваем до момента, когда болт остановиться).

Одним из вариантов затяжки без динамометрического ключа является двойное доворачивание крепежей после выполнения 2-го подхода.

Поскольку без навыков «чувствовать» прикладываемое усилие удается далеко не всем, метод без динамометрического ключа лучше не использовать, ведь последствия неправильной затяжки головки блока – достаточно серьезны и могут привести к очень серьезным поломкам.

Поэтому перед ремонтом двигателя, связанным со снятием головки блока следует запастись специальным инструментом, тем более что лишним он не будет и применение ему найдется всегда.

Размеры шатунов «Приоры»

Толкая поршень вверх на всю свою длину, шатун строго фиксирует объём камеры сгорания. Из этого можно сделать вывод, что от его длины зависит и объём самой рабочей полости цилиндра, в которой горит топливо. То есть, если длину увеличить, объём станет меньше. А если укоротить, то соответственно увеличится размер камеры. Заводской двигатель выходит с шатунами стандартной длины. Она составляет 150 миллиметров. Измеряют её от осевой точки центра головки (крепления пальца) до такой же линии нижней части, крепящейся к коленчатому валу. Этот размер обеспечивает мотору стандартные заводские параметры. Например, рабочий объём мотора. Он составляет 1597 кубических сантиметров. Или как говорят владельцы, мотор «один и шесть».

Установка

Подготовленные группы установить на место также через верх цилиндра. Внимательно проверить и поставить на свои места шатунные вкладыши. Установить нижние элементы – крышки, и закрепить болтами.

Это связано с тем, что от момента затяжки зависит очень многое: и свобода вращения коленчатого вала, и одновременно плотность прилегания вкладышей к шейке этого вала. При слабом будет вытекание масла без должного смазывания, а при сильном – подклинивание и, опять же, недостаточная смазка. Исходя из этих соображений, эта величина должна быть ровно 43,32-53,51H*м или ещё 4,42-5,46 кгс*м. Только так и никак иначе. После этого можно производить полную сборку в обратном порядке.

Интересное видео о шатунах «Приоры»:

Здесь также нужно знать, что последовательность затягивания на 16 кл и 8 кл агрегатах отличается, поэтому нужно быть внимательным. Момент на 16 и 8 клапанном силовом агрегате одинаков и проходит в четыре круга.

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ.

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.

Видео.

Двигатель внутреннего сгорания конструктивно имеет большое количество сопряженных деталей, которые во время работы ДВС испытывают значительные нагрузки. По указанной причине сборка мотора является ответственной и сложной операцией, для успешного выполнения которой следует соблюдать технологический процесс. От надежности фиксации и точности прилегания отдельных элементов напрямую зависит работоспособность всего силового агрегата. По этой причине важным моментом является точная реализация расчетных сопряжений между привалочными поверхностями или парами трения. В первом случае речь идет о креплении головки блока цилиндров к блоку цилиндров, так как болты ГБЦ необходимо протягивать со строго определенным усилием и в четко обозначенной последовательности.

Что касается нагруженных трущихся пар, повышенные требования выдвигаются к фиксации шатунных и коренных подшипников скольжения (коренные и шатунные вкладыши)

После ремонта двигателя в процессе последующей сборки силового агрегата очень важно соблюдать правильный момент затяжки коренных и шатунных вкладышей двигателя. В этой статье мы рассмотрим, почему необходимо затягивать вкладыши со строго определенным усилием, а также ответим на вопрос, какой момент затяжки коренных и шатунных вкладышей

Читайте в этой статье

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ

Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

• В несколько подходов доведением усилия затяжки до требуемого значения;
• Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

Установка коленвала на ВАЗ

Капремонт двигателя ВАЗ 21083 обычно состоит из разборки агрегата, дефектовки деталей, расточки коленвала и цилиндров и сборки мотора. Разборка движка — дело простое, дефектовка и расточка — тоже несложные процедуры. А вот собирать мотор необходимо крайне аккуратно, тщательно придерживаясь инструкции.

Начнем, пожалуй, с установки коленвала в блок цилиндров. Запомните: номера цилиндров и коренных подшипников считаются справа налево по ходу движения авто. То есть 1 цилиндр находится возле помпы и привода ГРМ, а 4 — возле сцепления и КПП.

1. Переворачиваем блок вверх тормашками.
2. Укладываем вкладыши коренных подшипников фиксирующими выступами в пазы постелей. В 3 постель (среднюю) кладем вкладыш без канавки, а в остальные 4 — с канавками.
3. Мажем вкладыши моторным маслом.
4. Смазываем шейки коленвала маслом и кладем его в постели, фланцем маховика к 4 цилиндру.
5. Вставляем в проточки среднего коренного подшипника упорные полукольца. На каждое полукольцо с одной стороны нанесены 2 насечки. Этими сторонами и устанавливаем полукольца к щекам коленвала. Белое полукольцо ставим спереди (со стороны шкива), желтое — сзади (со стороны маховика).
6. Поворачиваем полукольца таким образом, чтобы их кончики были заподлицо с торцами постели.
7. Кладем в крышки коренных подшипников вкладыши без канавок, фиксирующими выступами в пазы, и смазываем их.
8. Ставим крышки коренных подшипников на соответствующие им постели насечками в сторону крепления генератора. 1 крышка обозначена одной насечкой, 2 — двумя насечками и 2 дырочками, 3 — тремя, 4 — четырьмя, 5 — двумя.
9. Прихватываем крышки болтами.
10. Затягиваем болты крышек в такой последовательности — сначала болты 3 крышки, затем 2 и 4 и в конце болты 1 и 5 крышек.
11. После этого вращаем вал, если он заедает, ищем причину и устраняем. Если не заедает, проверяем осевой зазор коленвала, если он больше 0,26 мм, заменяем полукольца более толстыми. Если зазор в норме, приступаем к установке сальников и масляного насоса.

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

https://youtube.com/watch?v=rR42oOIgHEE

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

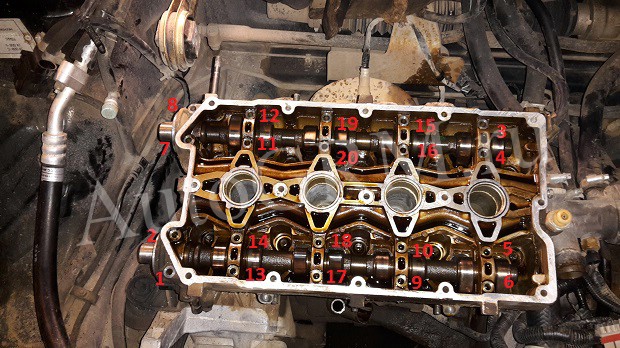

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые

На впускной есть дополнительная каемочка под датчик фаз.

Пошаговая инструкция

Если ваш двигатель стучит и вы решили заменить распредвал, то заранее подготовьте все необходимое. Выполнить эту работу без соответствующего опыта затруднительно, поэтому хорошо, если вам будет ассистировать более опытный напарник.

• набор ключей;
• набор отверток;
• динамометрический ключ;

Этапы работы

1. Первым делом нужно снять шкив распредвала ВАЗ 2114 8 кл.
2. Вынимаем шпонку шкива, находящуюся в пазе распредвала.
3. Откручиваем гайку, на которой закреплена задняя крышка ремня газораспределительной системы.
4. Откручиваем гайки, которые скрепляют кронштейн с тросом.
5. Ослабив винты хомутиков шлангов, отвечающих за вентиляцию картерных газов, убираем их.
6. Ослабив хомутик крепления шланга, через который происходит вентиляция газов картера, снимаем его.
7. Открутив гайки, убираем крышку клапанов.
8. Убираем прокладку.
9. Открутив гайки и болты, убираем заглушку.
10. В несколько кругов (чтобы уменьшить давление пружин) откручиваем 10 гаек закрепляющих корпус подшипников распредвала.
11. Снимаем корпуса распредвала ВАЗ 2114 8 кл.
12. После того как будет отведена от ГБЦ задняя крышка привода ременного ГРМ, убираем распредвал.
13. Убираем сальник распредвала.
14. Перед установкой нового вала необходимо очистить соприкасающиеся плоскости ГБЦ и подшипников, в случае если на них остался герметик или смазка.
15. Опорные шейки и кулачки смазываем свежей смазкой.
16. Кладем вал в опоры ГБЦ так, чтобы кулачки 1-го цилиндра были ориентированы кверху.
17. На плоскости ГБЦ, которые соприкасаются с подшипниками, наносим герметик.
18. Устанавливаем корпуса подшипников и в 2 круга закручиваем гайки.

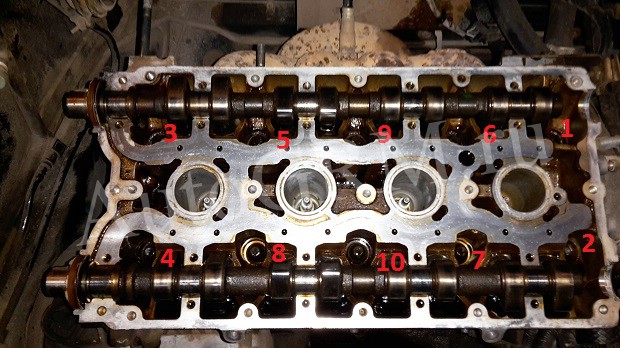

19. Вначале не полностью закручиваем их как, показано на фото, пока не произойдет прилегания корпуса подшипников с ГБЦ.
20. Идя в той же последовательности по второму кругу дотягиваем гайки до момента 2,2 кгс/м.
21. Удаляем проступивший герметик.
22. Вставляем сальник.
23. Ставим зубчатый шкив распредвала и ременной привод.
24. Крутим коленвал по ходу часовой стрелки, что бы поставить одинаково установочные метки на шкиве распредвала и задней крышке привода ГРМ ременного.
25. Вращаем коленвал примерно на пятьдесят градусов (2–3 зубчика на шкиве распредвала).
26. С помощью щупа проверяем зазоры у 1-го и 3-го кулачков распредвала.
27. Расстояние между кулачками и шайбами должно равняться 0,20 миллиметров для впускных клапанов и 0,35 миллиметров для выпускных. Погрешность не должна превышать 0,05 мм.
28. После регулировки остальных клапанов работу можно считать выполненной.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки. Затягиваем болты крепления крышки шатуна моментом 5 кгс*м. Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

1. сначала все затягиваем моментом 2 кгс*м
2. затем все затягиваем моментом 7 – 8 кгс*м
3. доворачиваем на 90 градусов
4. еще раз доворачиваем на 90 градусов

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев. Затягиваем болты крышки подшипников, в порядке обратном раскрутки, моментом 2 кгс*м, смотри фото в начале. Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло

Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру

Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

Все прекрасно знают, что основа вращения двигателя автомобиля – поступательное движение поршня. Но как он заставляет вращаться коленчатый вал? Что позволяет движение вверх-вниз превратить во вращение? Это система шатунов. Она имеется в любом двигателе внутреннего сгорания. Конечно, работает она и в «Приоре».

Тюнинг двигателя с помощью шатунов

Большинство молодых людей, приобретающих «Приору», не удовлетворяются заводскими параметрами машины. Многие стремятся усовершенствовать свой автомобиль. Сделать его мощнее, приёмистей и быстрей. Это называется «зарядить» двигатель. То есть, как ещё говорят, сделать тюнинг. В это понятие входит много различных действий. Это и установка специальных распределительных валов, и облегчение различных деталей, маховика и прочих. И многое другое. В эту категорию входит и установка специальных укороченных шатунов, что соответственно увеличивает объём рабочей камеры сгорания мотора «Приоры».

Самыми популярными, для такой операции являются так называемые, «спортивные», усиленные шатуны, длиной 131 мм. Они входят в стандартный набор для улучшения мотора «Приоры».

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь. Обязательно в последовательности указанной на фотографии.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ. Обязательно в последовательности указанной на фотографии.

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.

Инструменты и материалы

Перед началом проведения процедуры затяжки следует подготовить все необходимое для выполнения: • ключ со встроенным динамометром до 100 H/?м; • набор головок и обычных ключей; • ключ Тогх Е14; • штангенциркуль для замера остаточной длины болтов; • пластина с размеченной шкалой до 180 градусов; • новые болты. Для того чтобы правильно выполнить затяжку винтов ГБЦ на ВАЗ 21126: 1. Убрать замасливание с сопрягаемых поверхностей и проверить отсутствие жидкости в отверстиях болтов. 2. Осуществить установку прокладки, отцентрировать ее и уложить сверху головку. 3. Вставить в направляющие отверстия 10 крепежных винтов М10*1,25, предварительно смазав резьбу моторным маслом. Если решено использовать старые болты, что допустимо для 16 клапанных головок, то их остаточная длина не должна превышать 98 мм. 4. Выполнить предварительную протяжку по схеме с моментом 12-20 H/м. 5. Увеличить степень затяжки до 26-34 H/м и повторно пройти все болты в такой же последовательности. 6. Затем необходимо довернуть винты на 90 градусов, при этом усилие составит около 50 H/м. 7. Повторить затяжку на 90 градусов еще раз, момент на ключе будет примерно 80 H/м. Некоторые инструкции рекомендуют выдерживать между доворотами до 20 минут, но на практике не выявлено никаких преимуществ такой схемы. 8. После сборки силового агрегата следует проверить качество выполненной работы. Процедура протяжки головки на двигателях 1,8 литра, которые представляют собой моторы 1,6 л с увеличенным цилиндром, полностью идентична описанной выше. Кратко 1-й — моментом 20 Н·м (2 кгс·м); 2-й — моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м); 3-й — доверните болты на 90°; 4-й — окончательно доверните болты на 90°.

>

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

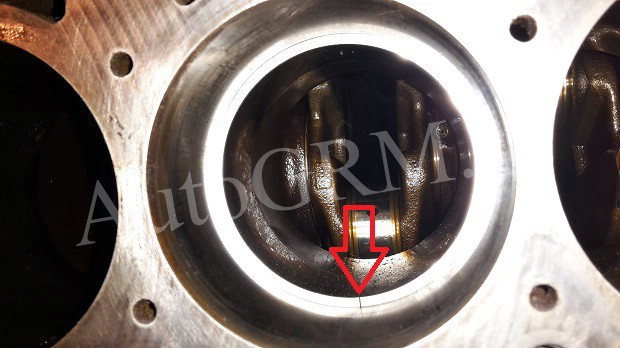

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.

В каких случаях нужна затяжка блока?

В процессе эксплуатации любого автомобиля, в том числе и ВАЗ 2170 Приора, на головку двигателя оказывается долговременное циклическое воздействие газов, находящихся в цилиндрах мотора. На старых силовых агрегатах затяжка винтов ГБЦ могла ослабевать от таких нагрузок и ее периодически требовалось доводить до нормального уровня. Сегодня на всех моторах ВАЗ Приора применяются болты из специальной стали, которые затягиваются один раз на весь срок своей службы.

При появлении утечки охлаждающей жидкости и масла дополнительно подтягивать и протягивать эти болты не имеет смысла, поскольку это не улучшит герметичность стыка. Единственным правильным способом борьбы с течью является снятие головки, проверка ровности сопрягаемых поверхностей и замена прокладки. После выполнения любых ремонтных работ, связанных со снятием головки с двигателя, требуется ее обтяжка с соблюдением всех необходимых условий.

На видео от автора Alex ZW показан процесс установки головки блока на 8 клапанный мотор.

Тюнинг ДВС

По умолчанию двигатель 21126 уже форсирован конструкторами АвтоВАЗ. Однако мощность ДВС может дополнительно повысить тюнинг. Достаточно учесть следующие нюансы:

• ШПГ уже максимально облегчена, но можно расточить цилиндры, использовать поршневую группу большего диаметра;
• чаще всего применяется тюнинг механизма газораспределения – разрезная шестерня и облегченный распредвал Нуждин;
• используется тюнинг впускной и выпускной системы – 4 дросселя для каждого цилиндра, схема выхлопного тракта «паук», соответственно.

Тюнинг 21126

Для турбирования движка потребуется высокий бюджет модернизации, заметно снизится ресурс мотора и участится плановое техобслуживание.

Таким образом, ДВС 21126 стал улучшенной версией предыдущей модификации 21124. Увеличились силовые характеристики и эксплуатационный ресурс, упростилась конструкция ГРМ привода, облегчилась замена ремня и роликов.
