Не крутит стартер ваз 2114

Замена бендикса стартера на ВАЗ-2114: фото и видео

Бендикс или привод стартера – это узел, состоящий из муфты с шестернёй и вилки, соединённой с втягивающим реле. Муфту ещё называют «обгонной». На хэтчбеки «Лада 114» устанавливалось три типа стартеров: 29.3708, 423.3708. а также 5712.3708.

Первые два отличаются только формой вилки, а также конструкцией деталей, не имеющих отношения к бендиксу. А стартер 5712.3708 – это современное устройство, снабжённое редуктором. Посадочные размеры всех стартеров не отличаются никак.

На любом авто, в том числе на ВАЗ-2114, замену бендикса начинают с демонтажа стартера. Эту операцию мы рассмотрим сейчас.

Дальше на видео показано, как ведёт себя стартер с неисправным бендиксом.

Подготовка к замене бендикса: снятие стартера на ВАЗ-2114

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу (фото 1) и по два винта на лонжеронах.

Долой брызговик!

В завершении отворачиваются винты на поперечине (фото 3), чтобы снять брызговик двигателя.

Отключите клемму «минус» от АКБ – понадобится ключ «на 10».

На ВАЗ-2114 заменить бендикс можно одним способом – снимают стартер.

Расположение стартера под капотом отмечено красной стрелочкой

Для этого:

1. Отворачивают гайку крепежа силового провода к стартеру (фото 1). Снимают клемму, а также отсоединяют колодку с управляющим проводом (фото 2); Снимите фишку как на картинке
2. Накидным или торцовым ключом откручивают три гайки крепления – ими стартер прижат к картеру;

   Элементы крепежа

3. Узел в сборе теперь можно снять.

Монтаж проводится в обратном порядке.

Подходящий типоразмер ключа – «на 13 мм».

Ремонт стартеров 29.3708 и 423.3708

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Долой реле… и оба кольца

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

Разъединяем ротор и статор

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс

Удаляем стопор и ротор

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Бендикс в сборе с вилкой легко вынимается из крышки. Монтаж узла проводят в обратном порядке.

Как разобрать сам бендикс

Снимают стопорное кольцо – тут снова нужны щипцы. Затем легко снимается тарельчатая и упорная шайба. Результат показан на фото.

Детали бендикса по отдельности

В завершении муфту с вилкой просто стягивают с подшипника. Проблем возникнуть не должно.

Устанавливая на место новый подшипник или новую вилку, не нужно скупиться на смазку. Здесь подходит ЛИТОЛ-24.

Уточнение для стартера 29.3708

Выше было рассмотрено, как разбирается стартер 423.3708. Для 29-й модели всё выглядит сложнее:

• Реле крепится на трёх винтах, а не на двух;
• Вилка закреплена на оси, и эту ось удаляют перед тем, как выбивать кольцо над бендиксом;
• Чтобы снять бендикс, надо разъединить подшипник и вилку. Для этого проушину вилки подгибают отвёрткой.

Пункты 2-3 иллюстрирует одно фото.

29-я модель – более «сложная»

Будьте внимательны!

Быстрый ремонт бендикса стартера 5712.3708

Если стартер был демонтирован, с него снимают втягивающее реле, отвернув два винта на корпусе. Затем откручиваются четыре шпильки, и можно сдвигать крышку вперёд. Здесь всё выглядит проще, чем в стартерах «ранних» моделей.

Цель – демонтаж привода с редуктором

Снимаем пластиковый упор. Затем удаляем привод в сборе – он здесь состоит из бендикса и редуктора.

На стартерах «новой» модели, установленных на ВАЗ-2114, замену бендикса надо вести строго по инструкции: сначала снимают крышку редуктора, затем – три шестерни, и только затем можно сбивать стопорное кольцо.

Удаляем шестерни из редуктора…

Демонтаж «лишних» элементов

И верхнее, и нижнее кольцо надо будет снять с вала. Здесь всё мало отличается от стартеров первых моделей.

В завершении надо снять вилку. Боковую лапку крепления отгибают отвёрткой. Эту операцию выполнить сложно – есть риск сломать пластик.

Снимаем пластиковую вилку

Осталась одна операция: бендикс без вилки стягивают с вала вверх. Желаем успеха.

Неполадки связанные с электронной системой зажигания

Нерезко случается, что двигатель плохо заводится на холодную, в мороз. Причина может крыться в неисправности аккумулятора либо просто в его разряде. Проверить его состояние можно следующими способами:

• при помощи мультиметра – нормальное напряжение между клеммами должно составлять 12.6 В;
• при помощи ареометра – нормальная плотность отличается в зависимости от окружающей температуры.

Например, если мотор плохо запускается при низкой температуре даже на горячую – то причина, очевидно, кроется именно в низком уровне заряда аккумулятора. Основные проблемы, связанные с электрикой:

• вышел из строя замок зажигания;
• повреждено одно из двух установленных под капотом реле – зажигания и стартера;
• не работает стартер;
• втягивающее устройство.

Замок зажигания – одно из слабых мест почти любого автомобиля. Причем ВАЗ 2114 не является исключением. Проверить его работу достаточно просто. Требуется лишь демонтировать устройство, после чего прозвонить все контакты при помощи мультиметра. При выходе из строя проще всего заменить замок зажигания. Ремонтировать его не имеет смысла.

Реле зажигания и стартера проверить без их вскрытия не представляется возможным. Потому лучшим решением будет просто заменить сразу оба таковых. Стоимость их в магазине обычно не составляет более чем 250 рублей за штуку.

Определить работоспособность реле можно просто по звуку. Если после поворота ключа оно щелкает, значит на него приходит напряжение на него подается, оно срабатывает так как надо. Когда замок зажигание исправен, реле щелкает – следующим на очереди узлом для проверки становится стартер. Обычно проблема кроется во втягивающем устройстве.

Иногда помогает решить проблему просто легкий удар ключом. При наличии отапливаемого хорошо освещенного гаража стартер следует снять и внимательно его осмотреть. Обычно выходят из строя щетки. Если пробег автомобиля существенно больше 150 тыс. км – из строя может выйти подшипник. После снятия стартер можно попробовать запустить напрямую от аккумуляторной батареи. Сделать это очень просто:

• корпус нужно подключить к нулевой клемме;
• положительную клемму при помощи крокодила следует присоединить напрямую к втягивающему.

В случае, если стартер исправен – он должен прокрутиться. При отсутствии какой-либо реакции проблема, скорее всего, кроется во втягивающем устройстве.

Кратко об устройстве и о принципе работы

Стартер сам по себе является силовым электродвигателем, работающим от постоянного напряжения. Дополнительно оснащен втягивающим реле, обгонной муфтой и бендиксом (шестеренкой, при помощи которой, стартер непосредственно входит в зацепление с маховиком).

При включении стартера с помощью замка зажигания, напряжение поступает на втягивающее реле (реле по своему принципу работы является электромагнитом). За счет катушки встроенной в реле образуется электромагнитное поле. Под воздействием которого соединительная вилка, по валу ротора электродвигателя перемещает бендикс и вводит его в зацепление с маховиком. В это время якорь входит в реле, замыкая контакты, что приводит к включению самого электродвигателя. Который через бендикс начинает вращать маховик.

После запуска двигателя, скорость вращения маховика в несколько раз превышает скорость вращения бендикса. Получатся, что не стартер крутит маховик, а наоборот. Для предотвращения порчи электродвигателя, включается в работу обгонная муфта. Шестеренка начинает крутиться вместе с маховиком в «свободном» ходу, не прокручивая вал стартера. Это происходит до тех пор, пока не прекратится подача энергии через замок зажигания.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт Lada Priora – электрооборудование

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутиться, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

• В разряженном АКБ . Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
• В сильном окислении контактов . Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;

• В подгорании контактов внутри втягивающего реле (пятаков) . По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;

• В сильном износе контактных щеток электродвигателя . Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
• В коротком замыкании обмоток электродвигателя . Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

• Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
• Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
• Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
• Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

• сначала нужно выключить аккумулятор и отключить от него клеммы;
• используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
• после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
• далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
• выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

• в ходе заряда АКБ должен быть в спокойном состоянии;
• когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
• при движении АКБ в слабом режиме;
• в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

1. Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
2. Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
3. Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
4. Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
5. Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
6. Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера

Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

1. Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
2. Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
3. Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
4. Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
5. Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

• происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
• причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

• при наличии вибрации нужно произвести диагностику фиксации устройства;
• причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
• проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
• скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
• сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
• выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно — смотрите на видео (автор видео — сергей цапюк).

Где находится реле стартера на ВАЗ 2114?

У стартера ВАЗ 2114 два реле. Первое – втягивающее, оно смонтировано вместе с пускателем в одном корпусе. Второе реле – вспомогательное. Иногда его ошибочно называют разгрузочным. Это реле находится под приборной панелью, рядом с реле зажигания и реле задних противотуманок. Эта маленькая релюшка попортила кровь не одному автовладельцу, не подозревавшему о ее существовании. Четырехконтактное реле, вынужденное при каждом запуске автомобиля выдерживать нешуточную нагрузку, выходит из строя оно довольно часто, и ремонтировать ее бесполезно. Лучше сразу менять. Когда эта реле выходит из строя, стартер перестает запускаться. В ответ на поворот ключа слышатся только сухие щелчки.

Втягивающее реле

Втягивающее реле состоит из следующих элементов:

• корпуса,
• магнита с двумя катушками: втягивающей и удерживающей,
• якоря,
• возвратной пружины
• контактов.

В тяговом реле может сломаться пружина, прогореть обмотки, контактные пластины. Большинство производителей выпускают неразборные тяговые реле, поэтому пытаться его ремонтировать, значит, потратить силы и время. Проще купить новый узел и установить его в корпус стартера.

Разгрузочное реле

Так выглядит вспомогательное реле. Так выглядит схема подключения вспомогательного коммутационного устройства. На самом устройстве имеется схема подключения его ножек.

Цены и производители

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 ничем не отличаются друг от друга и полностью взаимозаменяемы.

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь. идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится? Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

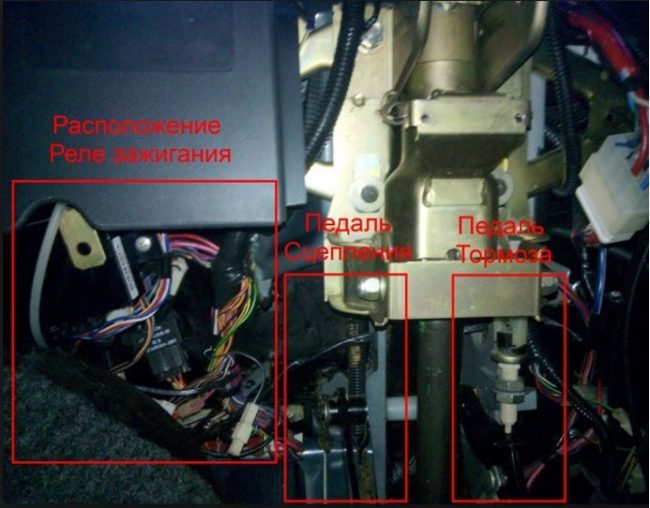

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска. В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

Стартер работает, двигатель крутится, но автомобиль не заводится

Итак, стартер крутится, двигатель крутится, поршни ходят, но двигатель все никак не заводится. Здесь уже проблема скорее всего в топливно-воздушной смеси, возможно метки соскочили и т.д.

Прежде чем грешить на топливно-воздушную смесь, первым делом нужно обратить внимание на датчики коленвала:

ДПКВ – при его неисправности, очень тяжело завести двигатель, причем заведенный двигатель работает неровно, с перебоями, мощность заметно падает.

Далее стоит обратить внимание на метки:

1. Метка на шестерни распредвала ГРМ (фото).
2. Метки на маховике под термостатом (фото).

Если метки не совпадают, скорее всего просто соскочил ремень на один зуб, возможно изношен сама шестерня распредвала, нужно регулировать и ставить правильно!

Далее речь уже пойдет о топливовоздушной смеси.

Заранее предупреждаю, что проще всего сделать компьютерную диагностику двигателя или посмотреть ошибки на бортовом компьютере.

Топливовоздушная смесь – это сочетание воздуха, бензина и искра, необходимая для его возгорания.

Подача воздуха

Как правило, неисправность в подаче воздуха – не должна влиять на проблему пуска двигателя. Худо, бедно, но двигатель должен все равно работать. Тем не менее не будем проходить воздушную систему стороной.

За учет и подачу воздуха отвечают следующие датчики:

1. ДМРВ – самый дорогой датчик, если он выходит из строя, то автомобиль начинает просто сжирать бензин литрами, затем этот датчик может просто умереть «в ноль», но на запуск автомобиля влияет косвенно. То есть, как бы он не выходил из строя, автомобиль должен завестись.
2. РХХ — не должен влиять на проблему пуска двигателя. При его неисправности возникают проблемы с холостых.

Искра

Вот здесь уже могут быть реальные причины нашей проблемы:

1. Первым делом смотрим свечи. Выворачиваем свечи (Как снять свечи?) смотрим на их состояние:

Нормальная свеча должна иметь слегка кирпичный цвет, если свеча мокрая – соответственно залило свечи, нужно прочистить  и продуть цилиндры, прокрутив в холостую двигатель стартером с вывернутыми свечами. Если же залило один цилиндр – проблема локальная (Высоковольтные провода, неисправная свеча, форсунка), залило все цилиндры – общая проблема (катушка зажигания, мозги, датчик кислорода, давление топлива в рампе)

Далее проверяем  наличие искры. Чтобы проверить искру, ознакомитесь со следующей статьей: Как проверить искру?

• Если искры нет на одном цилиндре – неисправная свеча, высоковольтный провод.
• Если искры нет на двух смежных цилиндрах (1-4 или 2-3), то проблема в катушке зажигания или в ЭБУ.
• Если искры нет нигде, то проблема может крыться в катушке зажигания или в ЭБУ, в несовпадающих метках ГРМ, в нерабочим дпкв.
• Если же с наличием искры нет никаких проблем, то проблема кроется в подачи топлива.

Подача топлива

В подаче топлива очень важны два пункта:

• нормальное давление топлива;
• исправные форсунки.

Если же при повороте ключа в зажигание вы не слышите, как качает топливный насос, то в нем кроется и проблема. Если же насос качает – то первым делом замеряем давление в топливной рампе: Как замерить давление? и делаем соответствующие выводы.

Высокое давление в топливной рампе вместе с нерабочим регулятором давления топлива могут в миг залить ваш двигатель.
