Не крутит стартер на ваз 2107

Диагностика контактного и втягивающего реле

Если при запуске мотора слышны звонкие сухие щелчки, то это указывает на неисправность втягивающего реле. Если щелчки негромкие и мягкие, то вероятный виновник — контактное реле стартера.

Рекомендую сначала проверить работу самого пускового устройства.

1. Снимите стартер с автомобиля.
2. К АКБ подсоедините пусковые провода, а их концы соедините с плюсом и массой пускового устройства.
3. Возьмите ещё один силовой провод, подсоедините его на обмотку стартера, а другой конец – к плюсовому контакту аккумулятора.
4. Если стартер рабочий, то его ротор начнёт вращение. А если стартер рабочий, но не крутит двигатель, то причина в электрической части или маховике. Если он неисправен, то вращение будет отсутствовать, и возможно появление небольшого искрения.
5. Для верности, подключите плюсовой провод напрямую на обмотку, это со 100% вероятностью покажет, рабочий стартер или нет.
6. Можно проверить напряжение от аккумулятора на контакте пускового устройства при помощи автотестера. Если при повороте ключа зажигания в положение «старт» втягивающее реле срабатывает и слышен щелчок, а напряжение уменьшается в несколько раз, тогда подгорели контакты реле. Если напряжение не меняется, тогда контакты реле исправны, а значит, что неисправность в самом пусковом устройстве.

Теперь приступим к проверке работы втягивающего реле.

1. Снимите втягивающее реле со стартера.
2. Подсоедините к реле провода с АКБ. Они подключаются так: толстый кабель идёт на плюс АКБ, тонкий провод идёт с плюсовой клеммы замка зажигания, а третий толстый кабель соединяется с мотором пускового устройства. При помощи металлического предмета (отвёртка или гаечный ключ) соедините две клеммы, к которым подсоединяются толстые провода.
3. Если стартер заработал и бендикс переместился назад, то проблема в контактах реле, которые вероятнее всего подгорели. Здесь придётся заменить реле, потому что обычная очистка контактов поможет только ненадолго. А если стартер при замыкании напрямую не крутит, то придётся искать причину в другом («сгорела» обмотка, плохие контакты, подгорели «пятаки»). При подаче тока на положительный контакт на исправном устройстве реле начнёт втягиваться, Если же стартер втягивает, но не крутит, то проблема не во втягивающем реле.

Если втягивающее реле неразборное, то его надо заменить на новое, а если разборное, то надо зачистить все контакты и перемыкающую пластинку.

Как проверить контактное реле стартера? Оно располагается в салоне авто, либо под капотом на панели с «дворниками». При повороте ключа зажигания в позицию «Старт» контактное реле издаёт очень тихие щелчки, но, как правило, их вообще не слышно.

Для начала проверьте подачу тока на контактное реле. Для этого подсоедините контрольную лампу к выводам, минус должен быть постоянным, а плюс должен появиться при положении замка зажигания.

Имейте в виду, что в некоторых моделях авто есть свои схемы подключения, а в других контактное реле может вообще отсутствовать.

Исправность контактного реле проверяется при помощи мультиметра. Отмечу, что этот механизм стоит недорого, поэтому на всякий случай можете приобрести его про запас.

Аккумулятор

Аккумулятор может основательно разрядиться. Причин тому много — чрезмерное использование электричества, когда не работает двигатель (в гараже могли играть дети), попадание на клеммы жидкости или крупных насекомых. Сырая погода и мойка машины в сомнительном сервисе — факторы риска. Слишком высокая или низкая температура воздуха неблагоприятно влияет на аккумулятор, он ведет себя непредсказуемо и иногда быстро разряжается.

Для зарядки аккумулятора при работающем двигателе должен быть исправным генератор, а его ремень — хорошо натянутым. Иначе и во время езды аккумулятор рискует скоро разрядиться, а это опасно возникновением аварийной ситуации на дороге. При подозрении на поломку генератора лучше сразу обратиться к профессионалам. Но перед этим стоит убедиться, что проблема не заключается в аккумуляторе и других деталях.

Если в аккумуляторе еще остался какой-то заряд, могут гореть светодиодные лампочки и другие экономные электроприборы. В старых машинах точно узнать напряжение на клеммах можно тестером, современная комфортная техника покажет его на приборной панели (если аккумулятор не сел до нуля). При недостаточном напряжении рецепт понятен — зарядка

Заряжают аккумулятор от розетки или другого автомобиля, но подсоединение к чужому аккумулятору требует опыта и осторожности

Если аккумулятор разряжается регулярно и ключ в замке зажигания продолжает отказывать, придется заменить изношенную батарею. Не помешают организационные меры — например, запретить детям находиться в гараже без взрослых.

Как снять стартер

Для снятия стартера потребуется один ключ на 13. Правда, на некоторых автомобилях необходимо использовать головку на 13 с карданом и удлинителем. Снять стартер ВАЗ 2101-2107 оказывается проблематично, так как самая нижняя гайка расположена в неудобном месте. Многие владельцы указанных моделей автомобилей при сборке попросту не закручивают гайку. По сути, крепеж от этого не страдает. Но в редких случаях может вызвать деформацию корпуса.

На автомобилях ВАЗ более поздних моделей, например, 2108-21099, такого недостатка нет. Все гайки выкручиваются даже накидным ключом. Правда, в случае применения инжекторного впрыска возникают неудобства другого плана – мешает воздушный фильтр. Снимать его с резиновых подушек проблематично, поэтому стартер лучше вынимать снизу. Он беспрепятственно вынимается и на карбюраторных моделях таким же образом.

Если щелкает стартер

Проблемы с запуском мотора могут возникнуть в любое время года, но чаще всего они появляются зимой, когда холодно. Дело в том, что аккумулятор при понижении температуры окружающего воздуха теряет свою емкость. Следовательно, он не может обеспечить необходимым питанием силовые механизмы, к которым относится и стартер. А при низком заряде аккумуляторной батареи стартер не сможет прокрутиться, будут слышны щелчки втягивающего реле, контакты которого не смогут даже замкнуться.

Стоит заметить, что ток потребления этого узла очень большой – во время прокручивания он может достигать значения в 50-80 Ампер. А при коротком замыкании и вовсе подскакивает до 700-800 Ампер. Такое случается, когда коленчатый вал прокручивается туго либо вообще не поддается вращению. Следовательно, в холодную погоду, когда масло становится гуще, прокрутка осложняется, ток уходит, аккумулятор садится значительно быстрее.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

Устройство системы запуска двигателя

Напряжение в бортовой электрической цепи заглушённого автомобиля создаёт химическая батарея. Как правило, это стандартный свинцово-кислотный аккумулятор на 12 вольт, находящийся в моторном отсеке. Провода от батареи промаркированы чёрным и красным цветом. Чёрный (отрицательный) заземлён на кузов автомобиля, красный (положительный), как правило, с бо́льшим сечением, идёт непосредственно к пусковому соленоиду или через электронный блок управления. Стартерная жила всегда будет самым толстым кабелем, отходящим от положительной клеммы, чтобы пропускать большой пусковой ток.

Процесс начинается с поворота ключа в кабине автомобиля. Этим действием замыкается цепь, подающая питание на обмотки соленоида, катушки которого реагируют на ток приведением в движение металлического сердечника. Последний соединяет контакты питания стартера и подключает механически вал стартера с приводом на вал ДВС. Вращение коленвала двигателя запускает циклы его работы и потребность в стартере отпадает. Возвратная пружина перемещает сердечник в исходное положение, цепи, питающие электропривод, размыкаются.

В системе запуска существует немало других элементов. Их количество зависит от возраста и марки автомобиля, оснащённости его опциями. Современные транспортные средства устроены гораздо сложнее своих предшественников из прошлого века, их неисправности труднее диагностировать, поскольку в работе системы запуска задействовано много датчиков и интеллектуальная электроника.

замок зажигания ваз поломки

Соединительное звено целого организма

Бытует ошибочное мнение у большинства автовладельцев, что главное в машине это мотор, трансмиссия, шасси. Кто-то спросит, а почему ошибочное? Необходимо рассматривать машину как единый, целый организм. А все узлы, агрегаты исключительно как составляющие звенья. К примеру, поломка системы запуска приведет к тому, что транспорт остановится и не сможет продолжить движение. Требуется оперативная починка. Как удачно подобран пример — тема сегодняшней статьи. А, впрочем, читателю соглашаться или нет с моим высказыванием, решать индивидуально.

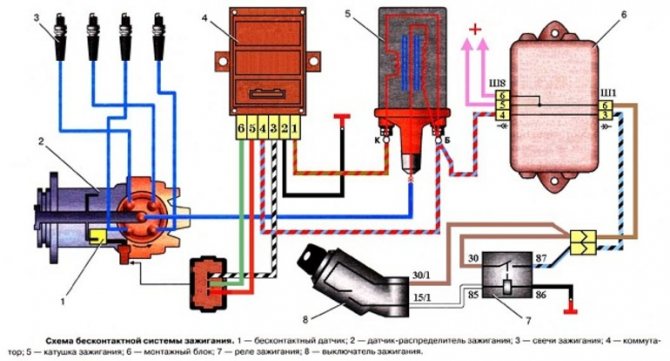

Расположение и схема платы

У всей линейки жигули, замок находится с правой стороны от рулевого колеса, вшитый в пластиковый короб, представлен в виде целостного блока с дюралевого сплава. С тыльной стороны к которому подведена плата с контактными разъемами (всего 8). Контактная группа из проводов имеет строго свое предназначение, схема (распиновка) такова:

1. Микровыключатель ключа;
2. Напряжение непосредственно от аккумулятора;
3. Резервное гнездо для подключения иных приборов на усмотрение водителя.

Несмотря на то, продаются замки старого и нового образца, с подсветкой и без, строение сердцевины и контактной платы абсолютно идентичны. Когда схема подключения проводов не совпадает, внимательно смотрите инструкцию по эксплуатации.

Признаки неисправности

1. После запуска мотора, автоключ не возвращается в позицию «II». Это свидетельствует о том, что личинка замка зажигания уже сильно изношенна, слабость возвратной пружины, сопротивление снизилось. В этот момент стартер и мотор работают одновременно, что губительно для обоих узлов автомобиля. Систематические подобные «запуски» приведут к тому, что владельцу придется покупать новые «щетки» на стартер, хуже когда стартер целиком. А это не из дешевых удовольствий. Ремонт пружины не проводится, поэтому покупка новой обязательна.
2. Механические повреждения из-за попытки угона транспортного средства злоумышленниками;
3. Не работает система целиком: из-за неаккуратного обращения непосредственно самим водителем. Не секрет, что манеры, стиль вождения у каждого из нас свой. Одни бережно относятся к своим «любимцам», иные меняют их как перчатки.

Пути решения

Водители без опыта, как показывает практика, при первой же поломке, бегут на СТО, авторынки для покупки нового замка зажигания, отдавая свои кровные деньги. Мой совет, не спешите этого делать. Возможно, причина вовсе пустяковая, не стоит таких растрат. Своими руками замена займет не более 5 минут. Если не уверенны, обратитесь к высококвалифицированному электрику на СТО для проведения диагностики, выявления неисправности. Имея навыки, разберите замок и устраните поломку. Замок от Приоры похож по конструкции с младшими и старшими моделями, к примеру, на ВАЗ 2107, и на ВАЗ 2114 аналогично строение.

Как заменить и разобрать?

Для тех, кто неуверен, можно использовать руководство по эксплуатации авто, где подробно описан тот или иной узел, схема подключения, сборки, приложены фото.Согласитесь, что разница в цене существенная, то ли покупать замок целиком, то ли только сердцевину.

Рекомендация: хорошего качества запчасти, комплектующие у Димитровградского автоагрегатного завода (ДААЗ). Приобретайте, не пожалеете. Интернет магазин поможет оперативно купить деталь напрямую от производителя. Для выбора той или иной марки, обязательно прочтите отзывы покупателей, просмотрите видео уроки.

Главное при запуске автомобиля использовать родной ключ, который «идет» с завода. Так как иммобилайзер, это своеобразное противоугонное средство, которое не даст запуск двигателю.Электроцепь выведена на сигнализацию авто или центральный замок.

При потере, выхода со строя автоключа, по каким-либо причинам, необходимо обратиться в сертифицированные сервисные центры для изготовления дубликата. Некоторые «умельцы» умудряются деактивировать иммобилайзер, но это подобно отключению антивирусника на компьютере. Вы бы это сделали? Сомневаюсь. Сколько стоит ремонт можно только догадываться.

На этом рассмотрение темы окончено. Очень надеюсь, что статья окажется полезной для многих читателей. По многочисленным просьбам автолюбителей, в следующих статьях рассмотрим такие темы, как инжектор, бортовой компьютер выдает ошибки ВАЗ 2114, полетел тросик сцепления на ВАЗ 2114, что делать

Всем спасибо за внимание. До скорой встречи

Щеточный узел

Если перебои в работе стартера наблюдаются даже в холостую, то высок риск наличия проблем в щеточном узле. Присутствие не стабильного электрического контакта ведет к медленному вращению якоря, в результате чего двигатель не схватывает и не входит в режим самостоятельной работы.

Ненадежный контакт часто возникает из-за застревания щеток в направляющих

Поэтому в первую очередь важно проверить их свободный ход

Через щетки протекает большой ток. Он вызывает термические повреждения, например, оплавления

Поэтому важно осмотреть все элементы на наличие дефектов

Особое внимание следует уделить поверхностям, контактирующим с коллектором. На них наиболее часто присутствуют повреждения

Незначительные дефекты требуется зашлифовать. При невозможности устранить повреждения, щетка подлежит замене.

Щетки наиболее подвержены износу. Определить остаточный ресурс можно замерив их длину. Дальнейшее решение следует принимать ссылаясь на таблицу ниже.

Таблица — Износ щеток

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

• сначала нужно выключить аккумулятор и отключить от него клеммы;
• используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
• после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
• далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
• выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

• в ходе заряда АКБ должен быть в спокойном состоянии;
• когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
• при движении АКБ в слабом режиме;
• в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.

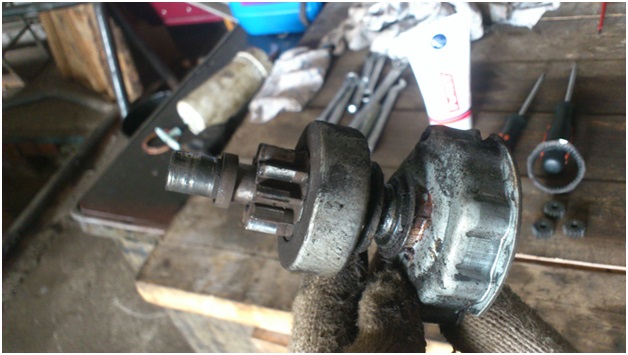

3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Проблемы с бендиксом

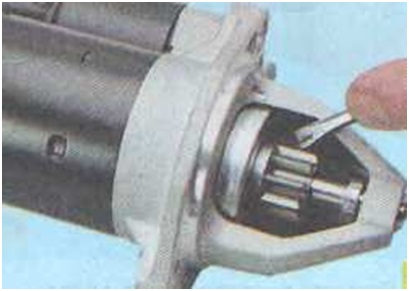

Если стартер крутит, но не заводится двигатель, то проверке подлежит бендикс. В первую очередь требуется проверить его свободный ход в продольном направлении. Если присутствуют подклинивания, то обгонная муфта подлежит замене.

На большинстве стартеров вращение шестерни предусмотрено только в одну сторону. Поэтому о проблемах с узлом говорят:

• вращение с подклиниванием;
• наличие свободного хода в обе стороны.

Причиной, почему стартер работает нормально, а коленвал двигателя не вращается, может быть износ шестерни бендикса. Она не зацепляет маховик и, соскальзывая, не передает крутящий момент.

Особенности проверки работоспособности элементов пусковой системы автомобильного двигателя

После визуального контроля состояния деталей системы пуска, приступают к демонтажу стартера для выполнения тестирования его составных частей:

1. Определить насколько выработался щеточный узел можно лишь после разборки корпуса стартера. Несмотря на продолжительный эксплуатационный период щеток, они все же стираются. При этом их выработка на некоторых моделях стартеров не позволяет включаться в работу тяговому реле. При этом издаваемых им щелчков не будет слышно.
2. Подгорание обмоток на катушках легко определить как визуально, так и по наличию горелого запаха. Поскольку восстанавливать их работоспособность не имеет смысла, придется выполнить замену стартера.
3. Выполнение стресс-теста тягового возможно и без его корпуса. Для этого необходимо замкнуть при помощи отвертки две большие клеммы на реле, стараясь не зацепить элементы корпуса. О наличии проблем со втягивающем просигнализирует начало вращения вала. Заметим, что одним из неприятных последствий этого является подгорание контактных групп реле. Поскольку на них содержится специальное защитное покрытие, чтобы его не повредить, очищать нагар с них не рекомендуется. В этом случае показана только полная замена тягового.

Помимо описанных выше процедур, необходимо уделить внимание, замку зажигания, выполнив контроль напряжения в нем. Часто в этом узле пропадает контакт из-за покрытия проводов оксидной пленкой и образования участков коррозии

Для этого достаточно их почистить, пропаять, либо заменить.

При повороте ключа не слышно никаких звуков

Можно сказать, что это наиболее печальный признак. Он говорит о том, что питание на обмотку ротора стартера не поступает. В лучшем случае вышло из строя втягивающее реле, которое замыкает силовые контакты и производит подключение шестерни стартера к коленчатому валу. В худшем имеет место быть износ щеток. В этом случае без полной разборки механизма не обойтись. В том случае, если не заводится машина, причины первым делом следует искать в стартере.

При нулевом заряде батареи вы не услышите звуков от стартера. Впрочем, первым признаком такой неполадки будет являться полное отсутствие накала ламп. Во многих случаях достаточно зарядить аккумулятор. Замена стартера производится очень редко, так как его несложно отремонтировать. Замену производят в крайних случаях, когда имеет место быть разрушение корпуса, появление на нем трещин. Если же не поступает напряжение на обмотки, то чаще всего спасает замена втягивающего реле.
