Схема подключения магнитолы сони

Подключение

Составляющих для подключения автомагнитол бывает несколько. Рассмотрим их.

Коннекторы

В первую очередь важными составляющими при подключении являются разъемы или коннекторы. Они могут быть индивидуального свойства или ISO, то есть сделанные по международному стандарту. Различия между ними в следующем:

Если коннекторы(см.Коннектор для акустического кабеля и зачем он нужен) индивидуальные, то к ним надо подбирать переходник ISO или обрезать провода, а затем соединять их с колодкой индивидуального коннектора по схеме.

Примечание. С другой стороны, обрезать провода и осуществлять подключения описанным выше способом крайне не рекомендуется

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности

Что касается разъемов ISO, то они намного удобнее. Если автомагнитола Сони наделена ими, то подключение ее будет минутным делом.

Распиновка разъемов автомагнитол sony

Провода

Правильно подцепить плюсовой провод, также очень важно. Если соединять автомагнитолу Sony напрямую от АКБ, нужен обязательно предохранитель

Крайне важен в этом случае и диаметр проводки, который не должен быть меньше разъема головного устройства.

Примечание. В крайнем случае автомагнитолу подключают и через прикуриватель.

Для уменьшения утечки энергии с АКБ, подключение осуществляется по следующей схеме: В данном случае:

• Кабель черного цвета, идущий от АКБ, это масса;
• Кабель желтого цвета, идущий от АКБ – силовой или плюсовой на 12 В;
• Кабель красного цвета отвечает за сигнал на включение головного устройства от ЗЗ*;
• Наконец, синий провод – это антенна или другие устройства.

Примечание. Что касается диодов, то можно ставить любые типа КД522Б.

*ЗЗ – замок зажигания

Разъем для автомагнитолы sony и распиновка по цветам

Провода при подключении автомагнитолы должны располагаться по следующей схеме:

• Желтый силовой провод всегда отвечает за питание головного устройства, его память. В первую очередь его надо подать в качестве плюса;
• Красный провод тоже силовой, но он отключает работу головного устройства. Его тоже надо подавать.

Примечание. Инструкция гласит, что красный провод обязательно должен быть подключен через замок зажигания, чтобы головное устройство отключалось после того, как будет повернут ключ зажигания.

Плюсовые провода зачастую соединяют вместе. Они скручиваются и подключаются к постоянному току,но это делать не рекомендуется. Дело в том, что в таком случае головное устройство будет работать постоянно, вне зависимости от того, повернут ключ в зажигании или нет. В свою очередь это грозит обесточиванием АКБ за считанные промежутки времени,особенно когда машина стоит.

Если автомагнитола Сони подключается к вазовским моделям, то можно осуществить процесс следующим образом:

Подключить красный провод не к замку зажигания, а на 5-й контакт колодки БСК.

Такая схема оригинальна, но имеет недостатки. Так, если в машине остается пассажир на время, то приходится оставлять с ним ключ зажигания, чтобы он слушал музыку. Кроме того, такая схема потребляет намного больше электроэнергии.

Пошаговая настройка

Настройка магнитолы подробно изложена в руководстве по эксплуатации Pioneer DEH-1900UB 2017 г. выпуска. Она будет осуществляться таким способом и при изменении заводских настроек других похожих приборов. Исключением будут процессорные устройства, настройка которых сложнее.

При изменении параметров подачи звука важно обратить внимание на следующие показатели:

• низкочастотные звуки;
• баланс фронтальных и задних динамиков;
• распределение звукового сигнала между колонками с правой и левой сторон.

Эквалайзер

Настройка эквалайзера на магнитоле помогает улучшить качество звука, даже при использовании акустической системы низкого качества. Это устройство помогает регулировать частоту звука.

Эквалайзер (EQ) можно найти в разделе меню, который называется «Аудио». В этом пункте регулируется не весь диапазон звука, а нужные полосы частот (в магнитолах Pioneer их 5: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц). Частота, на которой изменяется коэффициент усиления фильтра, называется порогом среза на колонках.

В автомагнитолах фирмы Pioneer предусмотрены несколько вариантов стандартных настроек эквалайзера и 2 набора кастомных настроек, которые владелец может создать сам. Переключение между этими версиями осуществляется из меню или клавишей EQ.

Чтобы настроить магнитолу самостоятельно, надо подтвердить выбор пункта «Эквалайзер» в разделе «Аудио», нажав на джойстик. Повернув его, можно выбрать нужную частоту и снова нажать на центр ручки, выставив положение в диапазоне от -6 до +6. Это позволит изменить громкость выбранных частот.

Потребитель сам определяет, какие параметры звука установить. Есть несколько рекомендаций, которые позволят сделать правильный выбор характеристик:

• для воспроизведения рок-музыки лучше усилить громкость басов (80 Гц) до +2;
• ударные инструменты хорошо звучат на частоте 250 Гц;
• параметры передачи голоса регулируются на 250-800 Гц;
• частоты для электронной музыки — 2,5-5 кГц.

После завершения изменения параметров качанием ручки влево выходят в основное меню.

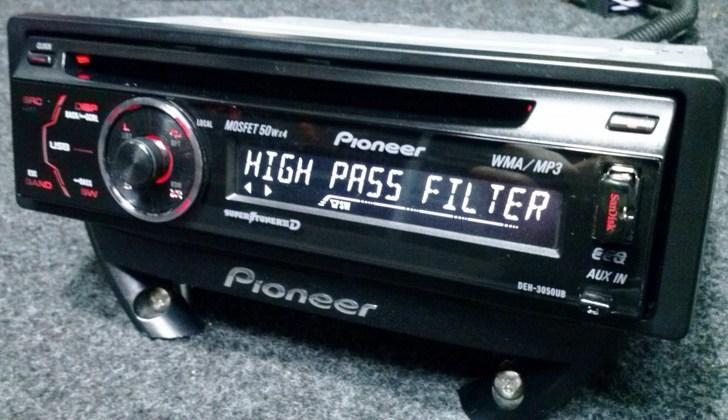

Фильтр высоких частот

После этого настройка музыки происходит в пункте меню HPF, полное название которого — High Pass Filter (фильтр высоких частот). Он прекращает подачу в динамики звука, который выше установленного значения, чтобы уменьшить степень искажения мелодии.

Если в системе нет сабвуфера, лучше установить пороговое значение HPF на частотах 50-63 Гц. Проверять результат рекомендуется при громкости 30.

Это вызовет увеличение громкости воспроизведения музыки.

При регулировке крутизны затухания частот рекомендуется выбрать 24 дБ на 1 октаву.

Фильтр низких частот

С помощью фильтра низких частот можно выполнить настройку автомобильной магнитолы под сабвуфер в соответствующем разделе меню.

В нем представлены 3 значения режима сабвуфера:

• Частота среза сабвуфера, которую можно установить по желанию владельца в диапазоне 63-100 Гц.
• Громкость акустической системы по шкале от -6 до +6. Рекомендуется установить такое же значение параметра, как и при настройке эквалайзера.
• Крутизна затухания частот. Лучше выбрать значение, выбранное в пункте HPF (12 или 24 дБ).

При согласованности настроек высокие и низкие частоты в мелодии будут сбалансированы, и человек, пользующийся акустической системой, не будет испытывать дискомфорта при ее прослушивании.

Настройка радио

Чтобы настроить радио в магнитоле от компании Pioneer, надо выбрать диапазон, найти и сохранить нужные радиостанции. Это можно сделать несколькими способами:

• Автоматический поиск радиостанций. В основном меню следует найти раздел BSM, в нем есть возможность запустить поиск станций с наивысшей частотой в радиодиапазоне. После этого надо ее сохранить, закрепив за ней значение кнопки от 1 до 6. Затем поиск станций будет продолжен. В скрытом меню можно изменить шаг поиска со 100 кГц на 50 кГц, чтобы расширить диапазон осуществления операции.
• Полуавтоматический поиск радиостанций. Если в режиме радио нажать клавишу «Вправо», запустится поиск станций.
• Ручная настройка радио. Нажав несколько раз кнопку «Вправо» на панели управления при нахождении в режиме радио, произойдет переключение на какую-либо частоту. Найденная станция сохраняется в памяти устройства.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Читать далее: Ремонт порогов авто подготовка и выполнение работ

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Распиновка, обозначение контактов на разъемах ISO для подключения магнитолы

Так вот, после того как мы познакомились со стандартом разъемов ISO, не плохо было бы теперь знать какие контакты и за что в них отвечают. Ведь самое приятное в этой ситуации, что существуют четко предусмотренные под каждую электрическую цепь контакты. То есть можно легко узнать куда и что будет подключаться, что нам собственно и надо! Достаточно просто воспользоваться картинкой, где есть номера контактов и обратиться к таблице, где есть расшифровка этих самых контактов.

Разъем С (желтая секция, выходы низкого сигнала на усилитель и управление им)
1	Выход задний левый низкий сигнал
2	Выход правый левый низкий сигнал
3	Выход земля низкий сигнал (гарнитура)
4	Выход передний левый низкий сигнал (гарнитура)
5	Выход правый левый низкий сигнал (гарнитура)
6	Выходной сигнал для включения усилителя
Разъем С (зеленая секция, CAN, шина LIN BUS, подрулевой джойстик)
7	Линейный вход (телефон аудиосигнал вход)
8	Линейный вход земля, (может быть сигнал на внешний дополнительный штатный дисплей в машине — vehicle display interface)
9	Lin BUS управление по 1 проводу с подрулевого джойстика
10	шина CAN H, (может быть активирование для штатного дисплея)
11	Масса (-) (телефон аудиосигнал земля)
12	шина CAN L, (может быть телефон земля)
Разъем С (синяя секция, работа с видеосигналом)
13	-,(может быть CD данные с чейнджера вход)
14	-,(может быть CD данные с чейнджера выход)
15	-,(может быть CD для управления)
16	Видео вход (земля), (может быть CD питание с чейнджера)
17	-,(питание на CD чейнджер)
18	-,(может быть CD аудио вход земля)
19	Видео вход сигнал, работает при подаче напряжения на секцию А,  контакт 1 (может быть CD аудио левый)
20	-,(может быть CD аудио правый)
Разъем B (коричневый штекер, выход на динамики)
1	Динамик задний правый + (сиреневый)
2	Динамик задний правый — (сиренево-черный)
3	Динамик передний правый + (серый)
4	Динамик передний правый — (серо-черный)
5	Динамик передний левый + (белый)
6	Динамик передний левый  — (бело-черный)
7	Динамик задний левый + (зеленый)
8	Динамик задний левый — (зелено-черный)
Разъем А (черный штекер, питание магнитолы)
1	с лампы заднего хода +12 в для активации видеовхода, (может быть Speed-Sensitive Volume Control -с увеличением скорости, громкость растет, может быть сигнал MUTE)
2	может быть сигнал MUTE
3	резерв
4	+12 питание силовой и память (желтый)
5	+12 в питание антенны или управляющий для усилителя (синий или сине-белый)
6	Подсветка + 12 в для приглушения, либо для подсветки магнитолы
7	+12 вольт управляющий с замка зажигания (красный)
8	Земля «-» (черный)

Какие еще обозначения могут встретиться на магнитоле?

Собственно на магнитоле могут встретиться другие обозначение, каждое из которых отвечает за что-то свое.

-DATA IN — вход данных-DATA OUT — выход данных-Line Out — линейный выход-REM или REMOTE CONTROL или Amp — управляющее напряжение (Усилитель)-ACP+, ACP- — Линии шины (Ford)-CAN-L — Линия шины CAN-CAN-H — Линия шины CAN-K-BUS — Двунаправленная последовательная шина (К-line)-SHIELD — Подключение оплётки экранированного провода.-AUDIO COM или R COM, L COM — Общий провод (земля) входа или выхода предварительных усилителей-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- — Симметричные линейные входы аудио сигнала с ченжера-SW+B — Переключение питания +B батареи.-SEC IN — Второй вход-DIMMER — Изменение яркости дисплея-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)-SDA, SCL, MRQ — Шины обмена с штатным дисплеем автомобиля. Если такая функция поддерживается, то обычно пишут на магнитоле — vehicle display interface. Или есть такой значок — -LINE OUT, LINE IN — Линейный выход и вход, соответственно.-D2B+, D2B- — Оптическая линия связи аудиосистемы

 В общем вы поняли, что все подключение будет сводиться к тому, чтобы знать какой контакт к чему подключить Для тех кто все же хочет увидеть схему, а не довольствоваться обозначением штекеров, мы предоставим и такую возможность тоже…

Особенности

Особенности автомагнитол Sony могут отличаться в зависимости от модели головного устройства.

Предлагаем ознакомиться с основными особенностями аудиосистем на примере модели gt660ue, эта магнитола считается одной из самых востребованных среди покупателей:

1. Эта модель оснащается USB-разъемом. Магнитолы с флешкой позволяют считывать данные с накопителей.
2. На передней панели этой модели расположен AUX-выход. С его помощью водитель может прослушивать музыку, подключив к автомагнитоле мобильный гаджет либо МП3-плеер.
3. В соответствии с данными, указанными в инструкции по эксплуатации, данная модель оборудуется достаточно мощным звуковым процессором. Следует отметить, что эта особенность также характерна для многих других моделей, в частности, xplod, g3100ue, a30, a35ue и т.д.
4. Практически все модели магнитол этого бренда характеризуются огромным функционалом, который включает в себя множество настроек для низких частот и эквалайзера.
5. Конкретно эта модель — gt660ue — характеризуется динамической тонкомпенсацией.
6. При необходимости потребитель может настроить временные задержки звука.
7. Устройство работает с русскоязычными тегами.
8. У пользователя есть большой выбор вариантом для подсветки клавиш управления и дисплея аудиосистемы. В частности, в данной модели есть 20 стандартных цветов, но если возникнет необходимость, то пользователь может добавить около 36 тысяч новых цветов.
9. Головное устройство включает в комплектацию также пульт ДУ.
10. В комплекте к аудиосистеме также идет подробная схема для подключения и настройки аудиосистемы, в ней указана подробная распиновка.

Навигация по записям

Подключение динамиков Данную процедуру выполняют внимательно и аккуратно, так как от этого зависит не только чистота звучания, но и работа и долговечность магнитолы и динамиков. MUTE Отвечает за отключение звука при нажатии кнопки.

Иногда их бывает два, и они контролируют работу приборов, которые действуют только при включенной системе. Чтобы обеспечить безопасность, отключите аккумулятор.

Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Двухдиновые магнитолы в два раза больше однодиновых, что позволяет производителям делать модели с большим сенсорным экраном, а также внедрять большее количество мультимедийных функций

Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2.

Подключения и установка автомагнитолы

Не рекомендуется подключать приспособление к прикуривателю или замку зажигания. Поищите в магазинах адаптер для мультируля.

Белый провод ANT Провод с данной маркировкой отвечает за управление автомагнитоле антенной. Как подключить автомагнитолу и не запутаться в проводах? Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера. Способ подключения с помощью сигнализации Часто водитель думает, отключил я музыку в машине или нет на стоянке. Таким образом, и выделяются три основных варианта процедуры самостоятельного подключения магнитолы.

Подключения и установка автомагнитолы

Минимальная длина проводов уменьшает сопротивление, искажающее звук. Иногда при несоблюдении фазировки возникают некоторые неполадки, а именно искаженная передача низких частот и басов. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Вот и все дела

Работа с автомагнитолами 2 din Процесс схож, но есть несколько нюансов. Лучше всего, когда они максимально короткие и не имеют дополнительных скруток.
Распиновка ISO разъема, для подключения магнитолы

https://youtube.com/watch?v=KlTDn13M-Jc

Важные советы

Автомагнитолы с USB Sony CDX GT747UI

Перед началом эксплуатации устройства, необходимо сделать следующее:

• Сбросить заводские параметры устройства. Обычно эти значения очень неудобны. В результате этого большинство пользователей на последующих этапах работы с автомагнитолой Sony по любому будут пытаться изменить их. Поэтому лучше сделать это сразу же.
• Чтобы без проблем сбросить эти параметры, следует снять переднюю панель и нажать на кнопку Reset.

• Также следует отменить вывод демонстрационного режима. Если этого не сделать, то, как правило, при включении устройства всегда будет выходить табличка «Включить Demo». А это может вызвать определенный дискомфорт. Для этого следует нажать на дисковый регулятор. После несколько секунд придется держать на нем палец, иначе опция не заработает. Затем должна появиться индикация «Demo». Нужно нажать на off, чтобы отключить.
• Чтобы подготовить к использованию пульт ДУ, следует снять защитную пленку. Как это сделать, сказано в инструкции. После этого его можно будет без проблем использовать. Замена батареи должна осуществляться своевременно, иначе из-за этого он может повредиться.

Установка на устройстве часов

Sony автомагнитолы

Автомагнитола 1 din Sony обладает 24-часовой индикацией.Чтобы настроить без проблем часы, нужно:

• Нажать на дисковый регулятор и некоторое время удерживать его. После данной манипуляции должен открыться экран настройки.
• Дисковый регулятор следует поворачивать, пока на экране не появится индикация «ClockAdjust» .
• Снова нажать на дисковый регулятор.
• Поворачивать его до тех пор, пока не будет установлено желаемое значение времени. Нажать на него.
• Теперь поворачивать регулятор до тех пор, пока не будет выбрано нужное значение минут. Снова нажать на регулятор.

Как без труда снять переднюю панель автомагнитолы

Пульт для автомагнитолы Sony

Чтобы снять переднюю панель (например, при желании заменить магнитолу новой), следует выполнять такие действия:

Нажать кнопку off, расположенной на панели. После этого магнитола выключится.

• Нажать на OPEN. Благодаря этому панель откроется и ее можно будет без проблем снять.
• Аккуратным движением сдвинуть ее вправо, а затем – медленно потянуть за левый край. Таким образом, она будет быстро и без труда снята.

Чтобы установить устройство на место, нужно выполнить другие, более простые действия:

• Штырек, имеющийся на панели, аккуратно засунуть в отверстие на магнитоле.
• После этого нажать на панель. Нажимать следует, пока не будет слышен щелчок.
• Чтобы проверить, правильно ли работает устройство, следует нажать на кнопку Source, либо вставить диск в соответствующее отверстие.

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию

Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

1. Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
2. Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
3. Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

1. Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
2. Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
3. Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Инструкция по применению

Вкратце о том, как осуществляется установка автомобильной аудиосистемы Sony своими руками:

1. Сначала производится монтаж автомобильных колонок для авто. Они устанавливаются в передние, а также в задние двери либо в полку.
2. Когда динамики будут установлены, нужно уложить провода к центральной консоли, где будет установлена сама аудиосистема. Провода от динамиков нужно прокладывать под пластиковой облицовкой салона, непосредственно под порогами. Чтобы не допустить проблем в будущем, уложите проводку так, чтобы на нее не воздействовали движущие части кузова.
3. После этого аудиосистема монтируется в торпеду — на центральной консоли имеется соответствующий разъем. Прежде чем установить магнитолу в него, сначала нужно вмонтировать шахту — железную рамку, она включается в комплектацию. После установки шахты нужно выгнуть так называемые лепестки, они расположены на торцевых частях, а также сверху и снизу, для этого используется отвертка.
4. Когда эти действия будут выполнены, осуществляется подключение всех разъемов и проводов, об этом мы расскажем ниже. Для подключения используйте инструкцию по эксплуатацию, идущую в комплекте.
5. Далее, нужно протестировать работу магнитолы. Если система работает нормально, то автомагнитолы устанавливается в шахту до щелчка, который будет свидетельствовать о ее успешной установке (автор видео — Stanislav Tarasov).

Основные аспекты подключения и настройки

Один из самых важных моментов касательно подключения — это подсоединение плюсового кабеля. Если вы решите подключить аудиосистему Sony к автомобильному аккумулятору, то данную цепь нужно будет защитить при помощи предохранительного элемента. В данном случае важен также диаметр кабеля — он должен быть не менее штекера установленной аудиосистемы. Если диаметр не соответствует, то магнитолу можно подключить к прикуривателю.

Чтобы снизить возможную утечку напряжения от аккумуляторной батареи, подключение осуществляется следующим образом:

• черный провод, который идет от аккумулятора — это заземление;
• желтый провод, который также идет от аккумулятора — это положительный контакт, 12-вольтное питание;
• красный провод обеспечивает активацию автомобильной магнитолы при включении замка зажигания;
• провод синего цвета (или сине-белого) необходим для подключения антенного адаптера либо прочих устройств.

В вопросе подключения динамиков нет ничего сложного. В комплекте к любой аудиосистеме идет подробная инструкция касательно подключения колонок — воспользуйтесь ею при установке. Что касается настройки, то она также осуществляется в соответствии с инструкцией.

Изоляция обязательна

Качественные провода обязательно имеют хороший изоляционный фон.
Лучше всего, чтобы он был выполнен из силикона, так как он не будет лопаться на морозе. Кроме этого, следите, чтобы сечение проводов отвечало мощности аудиосистемы. Укладывайте провода вдали от проводов других потребителей. Не допускайте их закручиванию. По салону их прокладывают в закрытом виде.

Важно, чтобы провода не перетирались. Ограничьте их доступность, не допускайте их контакта с ногами пассажиров или багажом

Из стойки двери протяните их через жёсткий кембрик. При этом петля должна двигаться в корпусе за стойкой двери. Главное, чтобы она не совершала движений между дверью и стойкой!

С режимом EXTRA BASS

Автомагнитола Sony CDX-G3200UV в прекрасном дизайне обладает мощными функциональными характеристиками. Передняя панель устройства оснащена фронтальным USB-входом, а также функцией Android AOA2, которая способна воспроизводить файлы с гаджетов на платформе Android. Также автомагнитола позволяет, не потеряв качества звучания, сжимать аудиофайлы в формат Flac.

Благодаря режиму Extra Bass, любители насыщенных и мощных композиций получат более динамичный звук. Кроме того, устройство оснащено 10-полосным эквалайзером, который придаст музыке индивидуальный характер.

Любителям петь за рулем, несомненно, придется по душе встроенный режим караоке. Подсветка экрана устройства синхронизируется со звуком. Управление автомагнитолы Sony можно также осуществлять с помощью рулевого колеса, установив кнопки управления на руль. Для чистого и громкого звучания автомагнитола оснащена усилителем мощностью 55 Вт на 4 канала.
