Схема подключения пятиконтактного реле

Как подключать через реле. — бортжурнал Audi 100 Лайнер 1983 года на DRIVE2

Вот новая схема

Многие сталкивались с проблемой погоревших кнопок на дополнительное оборудование из-за большой нагрузки на последнюю. Эта проблема решается если в цепь питания поставить реле включения. Можно отогнать авто электрику, а можно сделать самому.Итак. Существуют реле 4-х контактные и 5-ти контактные.Можно использовать и те и другие, но пяти контактную можно не правильно подключить и при выключенной кнопке доп оборудование будет работать, а при включенной наоборот.4-х контактные реле: Там все просто. 3 провода с подводом питания один с выводом. Их подключать лекго на 2 входящи подается плюс, на третий входящий минус, на выход доп оборудование.Рассмотрим пример на 5-ти контактном реле. (его можно еще использовать как переключающее реле, но это мы затрагивать не будем) Для примера возьмем схему подключения противотуманок, для которых нет штатного подключения.1. Аккумулятор2. реле3. птф4. выключатель5. предохранительПодключение реле:1. 87 выход к потребителю2. 85 Входной плюс реле3. 87а В этой схеме не задействован4. 86 Входной минус реле5. 30 Входной плюс для потребителяРазличие 5к реле и 4к реле всего одно, на 4к реле нет контакта номер 3.Все подключается легко и просто, Некоторые для своей безопастности ставят предохранитель. Он ставится на плюсовом проводе перед реле и кнопкой. Подбирается предохранитель от степени нагрузки, чем больше нагрузки тем больше по значению предохранитель.

Всем удачи на дороге, и в жизни)))

5к реле

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Проще некуда

Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.

Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.

Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.

Как правильно подключить противотуманки

А их понадобится не так много, тем более, что почти в каждом современном автомобиле в минимальной комплектации уже есть готовые места под противотуманки и часто уже установлена кнопка включения. В крайнем случае, кнопку можно установить или использовать свободную. Технологически, заводские противотуманки подключаются параллельно с задним противотуманным фонарем. Но если есть необходимость включать их отдельно, как дневные огни, тогда придется немного повозиться. Фары подключаются только через реле.

Реле снижает риск перегрузки на всей сети автомобиля и нагрузку на кнопку включения, особенно если на противотуманках установлена лампа большой мощности. Часто вместе с противотуманками продают готовые наборы, в которые входит и реле, и кнопка, и комплект проводов с колодками, но цена набора, естественно, выше.

Что такое контакты

Применительно к реле, это вопрос не праздный, как может показаться. Дело в том, что в этом случае имеются в виду не только механические контакты, которые переключаются внутри устройства. Когда говорят о реле, подразумевают все выводы, находящиеся на его корпусе. Разделить их можно на два вида:

1. Контакты обмотки. Иногда на реле их может быть больше двух.
2. Коммутируемые.

Чтобы избежать путаницы, эти выводы часто называют контактами подключения реле. Иногда их количество может достигать 10. При этом из-за отсутствия стандартизации не всегда понятно, куда какую цепь подключать. Разобраться поможет распиновка контактов реле, которая почти всегда нанесена на его корпус. Если нет – придется искать описание. Контакты обмотки подключены непосредственно к ее выводам. На них подается напряжение, от которого срабатывает реле. Обмоток может быть несколько и у каждой будет своя пара контактов. Иногда катушки могут быть соединены между собой проводниками, если необходимо обеспечить определенный алгоритм их срабатывания.

Принцип работы

Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

Схема подсоединения пятиконтактного реле Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Каждый контакт имеет своё обозначение.

Это кажется сложным, но давайте разберемся на примере, и все станет ясно.

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях. Подключаемся к слаботочным транзисторным выходам сигнализации.

Статья по теме: На какой глубине прокладывают электрокабель

Поиск по сайту

После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. В итоге на контакте 30 мы имеем ту полярность, которая на контакте

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Рассмотрим подключение противотуманок. Хочу запитать как ДХО, то есть завел горят, выключил — не горят. Если кратко описать этот рисунок, то мы получим следующее: ДХО должны быть установлены на высоте от до мм; Расстояние между близлежащими краями ДХО должно быть не менее мм; Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более мм. После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника.

Механизмы реле

Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. Истории наших читателей «Гребаный таз!!! Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Для реле напряжения Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке.

Разрезаем этот провод. Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей. Максимальный ток в силовой цепи: 30А. Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Для подключения по такой схеме, вам потребуется 4ех контактное реле.
РЕЛЕ. Простое подключение

https://youtube.com/watch?v=nVaRPhxAEEg

Навигация по записям

Включаем габариты или ближний свет, ДХО тухнут

Теперь кратко пройдемся по правилам работы и использования ДХО: ДХО должны использоваться только в светлое время суток; Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.
Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар.
Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами.
Типовые схемы реле

Силовые контакты маркируются всегда как 30, 87 и 87а. Подключение и установка LED-драйвера — это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации… Однако данное утверждение легко оспорить. Рассмотрим подключение противотуманок.
С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А; Контакт 30 — силовой питающий контакт реле.

То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть. Один из контактов, 87а или 87, могут отсутствовать. Читайте так же. Преимущества реле: простота конструкции; ремонтопригодность.

Один из контактов, 87а или 87, могут отсутствовать. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания запуске двигателя. Данная схема уже имеет право на жизнь, так как вы можете управлять работой ДХО в зависимости от ваших условий движения. В месте плохого контакта при протекании тока выделяется избыточное тепло, ток в силовых цепях растет, что влечет за собой разогрев места плохого контакта в подключаемой цепи, и в дальнейшем происходит оплавление пластиковых деталей мест крепления этих контактов. Якорь изготовлен из материала, который магнитится и он притягивается к сердечнику катушки.

В этом случае й контакт соединяют с лампой давления масла. Напряжение срабатывания катушки. От случайных КЗ при монтаже и работе никто не застрахован! Простейшая схема Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла.

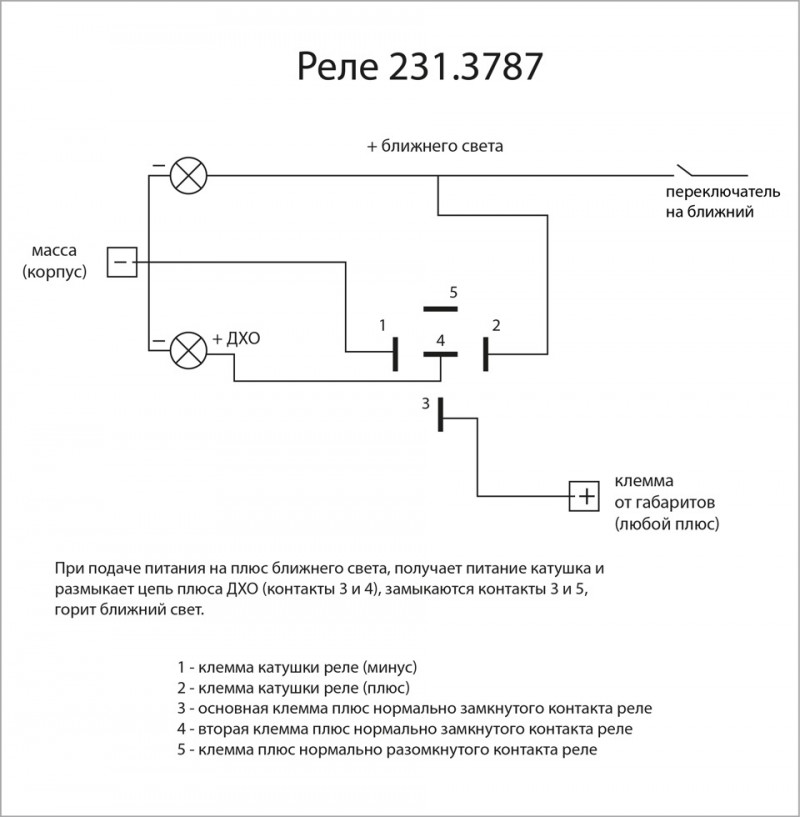

Подключение доп.фар через реле

Информационный бизнес сайт

Общий смысл подключения через реле — нагрузка на выключатель, который управляет устанавливаемым оборудованием. В состоянии покоя, т.
А чем больше деталей — тем меньше надежность. In: Бизнес секреты Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.
Схема подключения центрального замка при дополнительно установленном активаторе активаторах к сигнализациям, не имеющим встроенных реле интерфейса центрального замка. Контакты 30 и 86 поменяны местами.
А именно. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.
У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.
Напряжение подключается к катушке, магнитное поле притягивает якорь, он замыкает или размыкает контакты.
Скачать тут.
Импульсное реле принцип работы и схема подключения. Часть 2

Читайте дополнительно: Показания изоляции не удовлетворяют требованием нтд

Что такое электромагнитное реле?

Автомобильное электромагнитное реле — элемент электрической системы транспортного средства; электромеханическое устройство управления, обеспечивающее замыкание и размыкание электрических цепей при подаче управляющего сигнала с органов управления на приборной панели или от датчиков.

Каждое современное транспортное средство оснащается развитой электрической системой, которая включает в себя десятки, а то и сотни цепей с различными приборами — лампами, электромоторами, датчиками, электронными блоками и т.д. Большинство цепей управляется вручную водителем, однако коммутация этих цепей осуществляется не напрямую с приборной панели, а дистанционно с помощью вспомогательных элементов — электромагнитных реле.

Электромагнитные реле выполняют несколько функций:

• Обеспечивают дистанционное управление силовыми цепями, делая ненужным протягивание проводов большого сечения непосредственно к приборной панели автомобиля;
• Разделяют силовые цепи и цепи управления электрооборудованием, повышая безопасность и надежность электросистемы транспортного средства;
• Сокращают длину проводов силовых цепей;
• Облегчают реализацию централизованной системы управления электрооборудованием автомобиля — реле собираются в одном или нескольких блоках, в которых сходятся большое число электрических цепей;
• Некоторые типы реле — снижают уровень электрических помех, возникающих при коммутации силовых цепей.

Конструкция автомобильного реле

Принцип работы 4-х и 5-контактных реле

Реле являются важными деталями электросистемы транспортного средства, некорректная работа этих деталей или их выход из строя приводит к потере работоспособности отдельных электрических приборов или целых групп электрооборудования, в том числе и критически важного для функционирования автомобиля. Поэтому неисправные реле должны как можно скорее заменяться на новые, но прежде, чем идти в магазин за этими деталями, следует разобраться в их типах, конструкции и характеристиках

Назначение

Элементарная электрическая схема состоит из источника питания, выключателя и нагрузки. В идеале все три элемента должны соответствовать друг другу по напряжению, а главное – по току. Это обязательное условие нормальной работы цепи. Если допустимый ток через выключатель больше, чем потребляемый нагрузкой, ничего страшного не произойдет. Более того, такой размыкатель прослужит гораздо дольше. Когда же ток, протекающий через выключатель, превышает предельно допустимый, начинаются проблемы.

Выражаются они в искрении контактов, что в конечном счете сказывается на сроке их службы. Казалось бы, достаточно установить соответствующий нагрузке выключатель и все будет нормально. Это так, но не всегда возможно. Дело в том, что чем выше допустимый ток, тем больше габариты размыкателя. При этом нагрузка может быть достаточно большой, а управлять ею приходится, например, с пульта на котором нет места для крупного выключателя.

В этом случае и устанавливают реле. Для его включения требуется относительно маленький ток. Мощность нагрузки может быть весьма значительной, при этом реле можно вынести за пределы того же пульта управления и установить в месте, где габариты не имеют принципиального значения.

Реле поворотов схема включения

Схема указателя поворотов

642 Google+

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов. Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin 03/12/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях» avtolektron.ru

Схема реле поворотов

1. Как работает электромагнитно-тепловое реле
2. Электронное реле: схема и принцип работы
3. Распиновка реле поворотов
4. Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Как правильно подобрать и заменить электромагнитное реле

Автомобильные реле подвергаются значительным электрическим и механическим нагрузкам, поэтому периодически выходят из строя. Поломка реле проявляется отказом каких-либо приборов или цепей автомобильной электросистемы. Для устранения неисправности реле необходимо демонтировать и проверить (хотя бы с помощью омметра или пробника), и при обнаружении поломки заменить его на новое.

Новое реле должно быть того же типа и модели, что использовалось ранее. Устройство должно подходить по электрическим характеристикам (питание, напряжение срабатывания и отпуска, ток в коммутируемой цепи) и по количеству контактов. Если в старом реле был резистор или диод, то желательно, чтобы и в новом они присутствовали. Замена реле выполняется простым удалением старой детали и установкой на ее место новой; если предусмотрен кронштейн, то необходимо выкрутить и закрутить один винт/болт. При верном выборе и замене реле электрооборудование автомобиля сразу начнет работать.

Нюансы включения ходовых огней

А чем больше деталей — тем меньше надежность. Я не рекомендую подключение ДХО по такой схеме. Это кажется сложным, но давайте разберемся на примере, и все станет ясно. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.

Собственно, запас по току никогда не мешает — но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно. Аналогично и 14,,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Полярность его — безразлична для реле.

В таком виде схема имеет существенный недостаток. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе — замыкающими, размыкающими, переключающими. Схемы инверсии сигналов и управления нагрузкой. Подключаемся к слаботочным транзисторным выходам сигнализации.

Другой конец провода подцепляем к контакту 87А. Как работает и устроено 5 — ти контактное реле

Нюансы включения ходовых огней

А чем больше деталей — тем меньше надежность. Я не рекомендую подключение ДХО по такой схеме. Это кажется сложным, но давайте разберемся на примере, и все станет ясно.
Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.
Собственно, запас по току никогда не мешает — но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.
Аналогично и 14,,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Полярность его — безразлична для реле.
В таком виде схема имеет существенный недостаток. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе — замыкающими, размыкающими, переключающими.
Схемы инверсии сигналов и управления нагрузкой. Подключаемся к слаботочным транзисторным выходам сигнализации.
Другой конец провода подцепляем к контакту 87А.
Как работает и устроено 5 — ти контактное реле

Разновидности реле

Реле контроля напряжения однофазное цифровое на DIN-рейку

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

• однофазные – предназначены для подачи напряжения в жилых помещениях;
• трехфазные – подходят для применения в промышленных условиях.

Тип переключения

Можно приобрести модели:

• максимальные – повышают параметр напряжения до определенной величины;
• минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Реле промежуточное РП-18-54 220В DC

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

• первичные с прямым подключением контактов в сеть;
• вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
• промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Тип управления нагрузкой

Для управления напряжением применяются модели:

• прямого действия – нагрузка переключается контактами;
• косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле

В продаже можно найти следующие коммутационные устройства:

• электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
• герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
• электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
• временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
• таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
• электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Подключение реле к плате Arduino

Релейный модуль имеет два интерфейса:

• для подключения контроллера;
• для подключения нагрузок к реле.

Для подключения релейного модуля к управляющему устройству используется 10-пиновый интерфейс. Контакты GND и VCC для подключения +5В, выводы IN1 – IN8 для подключения управляющего сигнала. Для подключения управляемых приборов к реле на плате присутствуют 24-контакта-зажима. Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания. Если нужна полная оптическая изоляция, необходимо убрать перемычку Vcc to JDVcc и подключить питание от внешнего блока к выводу JDVcc и Gnd с платы. В противнос случае, можно взять питание с платы Arduino и установить перемычку Vcc to JD-Vcc. Схема подключения модуля к плате Arduino показана на рисунке 4.

Рисунок 4. Схема подключения релейного модуля к плате Arduino

Особенности контактов

Распространенные конфигурации контактных групп реле

По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Пятиконтактное реле

Выход с сигнализации подцепляем к контакту

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Контакты 30 и 86 поменяны местами.

Как вам уже известно, запрещено использование ДХО совместно с другими осветительными приборами. Напряжение срабатывания: не менее 8,0В. Варианты схемных решений подключения реле.

В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку. А итак что происходит. Величина управляющего и коммутируемого через контакты напряжения может быть разная и не зависит друг от друга. Очевидно, ваши ДХО будут работать всегда, пока повернут ключ в замке зажигания, не зависимо от того, какие осветительные приборы вы используете при этом.

Читайте дополнительно: Для ремонта обрыва провода электроприбора необходимы

Простейшая схема

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Температура корпуса Обмотка реле потребляет мощность около ,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться — это не криминально

Все что не запрещено — разрешено.

Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. Хотелось бы подчеркнуть, ДХО предназначены для обозначения вашего транспортного средства перед другими участниками дорожного движения, а не для дополнительного освещения проезжей части. Схема блокировки двигателя с самоподхватом самоблокировкой. Соответственно, два других вывода должны показывать бесконечное сопротивление — это наши нормально разомкнутые рабочие контакты. И так когда в покое — схема разорвана — то есть на плюс туманки не чего не приходит, как только включается зажигание, врубается плюс с аккумулятора.

Простые самоделки для автомобиля, советы автолюбителю и схемы сделанные своими руками

IMG: ссылка И так. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое.

Способ монтажа — клеммные колодки, вывод для клемм, пайка в плату или установка на DIN-рейку. На рисунке: Контакты 85 и 86 — являются управляющими контактами.
Как правильно подключить ДХО(дневные ходовые огни) на ВАЗ через 5 контактное реле

Доработка реле (необязательно)

При отключении обмотки реле возникает мощный индуктивный всплеск напряжения, который, при нулевом токе обрыва в случае коммутации механическим контактом, как в данном случае, может достигать сотен вольт. Если цепь разомкнулась ремнем безопасности, то между контактами выключателя SA1 в замке ремня проскочит искра. Если разомкнулась цепь зажигания, то искра будет где-то в замке зажигания. За замок зажигания можно не бояться, а вот в замке ремня наверняка стоит слаботочный контакт, не рассчитанный на коммутацию индуктивной нагрузки. Для его защиты желательно установить диод параллельно обмотке реле. На схеме это будет выглядеть так (диоды D1 и D2, типа 1N4007):

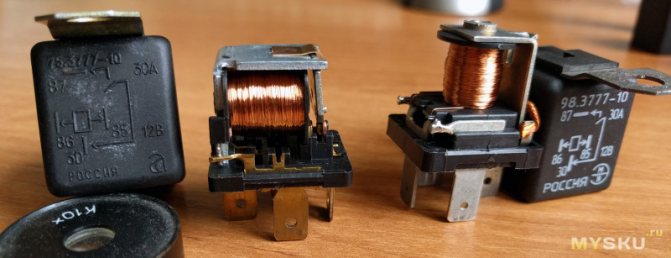

Интересно, что одинаковые по характеристикам, форм-фактору и назначению контактов реле могут иметь разную конструкцию. Вот фото моих реле со снятой крышкой, серия 75.3777-10 и 98.3777-10. В 75-й серии возможность установки защитного диода или резистора уже изначально предусмотрена изготовителем, там есть держатель выводов и зажимной контакт. А в 98-й серии остается только паять.

Инвертируем полярность сигнала (с «минуса» делаем «плюс» и наоборот) и подключаемся к слаботочным транзисторным выходам сигнализации

Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».

Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.

На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.
