Старлайн схема подключения

Инструкция по эксплуатации:

Число пусков ограничивается только зарядом аккумуляторной батареи. Специализированная программа обработки сигналов, узкополосные фильтры, а также оптимальным образом распределенные по краям частотного диапазона Производится установка и подсоединение к микропроцессорному модулю датчика температуры.
Блокировка кнопок брелка Старлайн По инструкции сигнализация позволяет программировать различные функции. Несколько сложнее распиновка, используемая для соединения с концевиками на дверях, поскольку их четыре: к выключателю двери водителя подключают бело-синий провод; к включателю правой передней двери подсоединяют коричневый контакт; к переключателю левой двери сзади — чёрно-белый провод; к концевику правой задней двери — красно-белый кабель.
Схема брелока А91 Плата пульта располагает шиной под жк экран, управляющим процессором и тремя двухконтактными кнопками.
Охранная система определяет любые серьезные воздействия на кузов машины. В комплектацию сигнализации входит только один кнопочный переключатель.
Для прерывания звуковых сигналов вызова нажмите кнопку 3 брелка.
Сколько стоит? К ним относится блокировка стартера.
Последний срабатывает от вибрации по кузову и требует точной настройки.
Центральный замок. Подключение центрального замка.

Что и как программировать

Для рассматриваемой здесь системы подходит простая таблица настроек:

Параметры, изменяемые программно

Число опций, характерных для модели Starline Twage A9, равно 16-ти. Семь из них, как видим, связаны автозапуском. Чтобы выполнить настройку, понадобится любой из брелков. Значения 3 и 4 задают так: клавишу 1 или 2 жмут и удерживают три секунды. Это верно, если используется главный брелок.

Здесь дан комментарий к пункту 15. Допустим, выполнены три условия:

1. Сигнализацию установили на авто с МКП;
2. Все подключено согласно инструкции;
3. При удалении ключа из замка звук работающего мотора меняется.

Если все утверждения верны, используйте настройку SAFE. В любом другом случае оставляют вариант AUTO. Как видите, все просто.

Указанный выше совет важен в двух случаях: если реализуется автозапуск или если нужен турботаймер. Речь идет о таймере, встроенном в сигналку. Кстати, последний еще нужно включить (опция 16).

Задействовав пункт SAFE, владелец должен будет нажимать кнопку брелока – поддержка зажигания иначе не включится. Здесь речь шла о процедуре, выполняемой в ходе эксплуатации.

Сначала – ручник, затем кнопка

Важное было рассмотрено, остался один список:

1. Включив зажигание, кнопку Valet нажимают 6 раз;
2. Зажигание выключают – последует звук сирены и 6 вспышек индикатора;
3. Кнопку Valet нажимают 1 раз, следует короткий звук сирены, кнопку нажимают еще раз и т.д.;
4. Выбрав номер опции на шаге 3, устанавливают новое значение, для чего используется любой из брелков;
5. Автосигнализация может вернуться к «обычному режиму»: достаточно включить зажигание либо выждать 10 секунд.

Именно так, а не иначе, систему Starline Twage A9 нужно программировать.

Инструкция по установке сигнализации Старлайн А8

Вне зависимости от того, на какую модель устанавливается данная охранная система: ВАЗ 2109, 2110, 2114 или Приора, требуется установить ее сообразно определенным правилам. Для монтажа на Priora и другие модели потребуется:

• ключи и накидные головки различного диаметра;
• дрель, промышленный фен;
• паяльные принадлежности: лампа, олово, канифоль и т.д.;
• термоусадочные трубки, изоляционная лента.

Все провода автосигнализации Старлайн А8 должны укладываться вдали от источников помех. К ним относятся катушки зажигания, высоковольтные бронепровода

Важно, чтобы они не соприкасались с движущимися деталями ходовой части. Все бесконтактные соединения припаиваются и качественно изолируются.
Подключение управляющего блока и основных компонентов осуществляется только после окончания монтажа

Приемопередатчик работает через стандартный 5-ти контактный разъем, который подсоединяется к центральному блоку.
Датчик удара контактируется через четыре провода, который тоже входят в комплектацию. Светодиодный индикатор подключается в двухконтактный разъем. А датчик температуры двигателя запитывается через 2-х проводной кабель.

1. Далее подключаются основные провода, отвечающие за главные функции работы сигнализации. Прежде всего осуществляется установка встроенной цепи блокировки двигателя.
2. Размыкается заводская цепь между замком зажигания и стартером. В этот промежуток подключается черно-белый и черно-желтый провод 6-ти контактного разъема. При этом максимальный показатель силы тока не должен превышать 40А.
3. В разрыв может подключаться дополнительное реле. Это нужно для программирования различных функций. Подключение внешней цепи блокировки двигателя с использованием беспроводной блокировки существенно увеличивает защиту авто, а также снижает шансы на угон автомобиля.
4. Сигнализация подключается к замкам отпирания багажника. Сюда отходит желто-черный провод, а для этой операции используется дополнительное реле. Аналогичным образом можно подсоединить сигнализацию к ближнему свету фар для активации опции «Световая дорожка». За это отвечает желто-красный провод.
5. Автосигнализация Старлайн А8 имеет опцию управления центральным замком. Кабели выведены на 6-ти контактный разъем, а максимальная сила тока в этом случае не должна превышать отметку 15А.

Настройка брелка охранной системы Starline

Коммуникатор охранного комплекса Starline поддерживает настройки:

• способа автоматического пуска двигателя (например, по температуре окружающей среды или по таймеру);
• текущего времени (необходимо для работы системы автозапуска);
• громкости работы сирены;
• дистанционной регулировки чувствительности акселерометра.

Автозапуск сигнализации

Для активации автоматического запуска необходимо включить будильник или запрограммировать повторяющиеся включения мотора. При использовании температурного датчика следует указать пороговое значение и время работы.

Время

Для установки часов необходимо:

1. Войти в режим программирования путем длительного нажатия на кнопку настройки коммуникатора.
2. Выбрать значение количества часов, а затем установить число минут.
3. Подтвердить изменения и выйти из режима настройки либо перейти к программированию будильника или таймера.
4. Проверить корректность индикации на дисплее.

Громкость звуковых оповещений

Для настройки громкости сирены используется раздел меню Sound. Пользователь выставляет кнопками требуемое значение в интервале от 1 до 9. При поставке с завода запрограммирована ступень 2 (вне зависимости от модели).

Чувствительность датчика удара

Для ступенчатой регулировки чувствительности сенсора наклона или удара используют меню настройки. Владелец машины может отключить датчики для снижения риска случайных срабатываний. При активации настройки подается сигнал сиреной и светотехникой автомобиля, а на экране брелка отображается текущее значение чувствительности. Разные типы сигнализаций оборудуются датчиками, имеющими собственный диапазон настройки (например, в A93 установлен интервал от 0 до 14).

Дополнительные функции

Меню настройки брелка позволяет установить параметры:

• турботаймера;
• длительности импульсов управления замками;
• автоматического управления блокировкой;
• ряда других функций, перечень зависит от модели оборудования.

Старлайн А91: настройка с турботаймером

В основе работы некоторых двигателей двигателя лежит турбонадув, который при интенсивной эксплуатации автомобиля повышает температуру элементов выпускной системы до 800°С. Во время движения роль охлаждающей жидкости играет моторное масло, циркулирующее по узлам двигателя

Поэтому важно оставить двигатель работающим на несколько минут после остановки. В инструкции сказано, что сигнализация Starline имеет функцию турботаймера

Для использования режима:

• функция 1 таб. №2 должна быть запрограммирована на варианты 2, 3 или 4;
• функция 10 таб. №2 должна быть запрограммирована на один из способов поддержки зажигания.

Для включения турботаймера убедитесь, что автомобиль стоит на нейтральной передаче (либо в режиме «PARK» при автоматической трансмиссии), капот закрыт, двигатель работает.

По инструкции, в зависимости от выбранного способа поддержки зажигания (функция 10 таб. №2) включение турботаймера возможно следующими способами.

1. Автоматически: включите стояночный тормоз и выключите зажигание.
2. С брелка Starline (при закрытых дверях): включите стояночный тормоз и нажмите кнопку 2 брелка (курсор должен быть установлен на иконку).
3. Включение тормоза – включите стояночный тормоз.

Распиновка

Для подключения всех компонентов к микропроцессорному модулю противоугонной установки надо учитывать распиновку устройства:

1. Проводник черного цвета — это масса либо заземление. Его нужно соединить с кузовом автомобиля. Можно выбрать один из болтов, зафиксированных на корпусе транспортного средства.
2. Короткая петля кабеля, выполненная в черном цвете — трансмиссия. Если машина оборудована автоматической КПП, то этот элемент трогать не нужно. Когда в автомобиле установлена МКПП, петлю надо разрезать.
3. Контакты черно-зеленого и желто-зеленого цвета необходимы для соединения со световыми индикаторами поворотных огней.
4. Проводник серого цвета предназначен для подключения сирены.
5. Черно-синий контакт используется для соединения с концевыми выключателями на дверях авто.
6. Серо-оранжевый проводник предназначен для соединения с концевиком, установленным на капоте. К этому контакту допускается подключение температурного контроллера силового агрегата.
7. Проводник бело-оранжевого цвета используется для соединения с концевым переключателем, установленным на двери багажного отсека.
8. Розовый контакт на микропроцессорном модуле необходим для подключения к отрицательному выводу обходчика блокиратора ДВС. Если машина не оборудована иммобилайзером, то этот элемент трогать не нужно.
9. Черно-серый контакт представляет собой линию по контролю сигналов генераторного устройства. Его подключение необходимо, если в автомобиле будет реализована опция дистанционного пуска двигателя.
10. Сиренево-оранжевый кабель соединяется с рычагом стояночного тормоза. Этот контакт также надо подключить при использовании опции автозапуска силового агрегата.

Распиновка шестиконтактного разъема

Особенности распиновки шестиконтактного разъема рассмотрены на примере модели Старлайн А91:

1. Проводник красного цвета представляет собой положительный 12-вольтный контакт. Может иметь розовый оттенок для соединения с центральным замком авто.
2. Желтый контакт (IGN1) используется для поддержания системы зажигания. Реализуется в авто с автозапуском ДВС.
3. Синий контакт при подключении трогать не нужно, он не используется.
4. Толстый желто-черный проводник идет на стартерный узел. Для его подключения необходимо разрезать кабель красного цвета выключателя зажигания.
5. Тонкий проводник желто-черного цвета идет непосредственно на замок. Для соединения нужно разрезать красный кабель.
6. Зеленый контакт трогать не надо, он не используется.

Особенности распиновки выключателя зажигания

Подключение:

• контакт голубого цвета представляет собой положительный двенадцативольтный выход микрика контроллера устанавливающегося ключа;
• черный проводник — когда двери не заперты, в системе образуется отрицательный сигнал;
• контакт красного цвета — положительный двенадцативольтный выход для подключения к стартерному устройству;
• выход черно-синего цвета — 12-вольтный контакт после активированного зажигания;
• зеленый контакт обеспечивает подачу двенадцативольтного напряжения при установленном ключе в замок;
• выход белого цвета — положительный импульс на 12 вольт для подключения к диодному элементу;
• розовый проводник представляет собой плюсовой контакт, идущий от аккумуляторной батареи.

Подключение центрального замка

Особенности распиновки:

• контакт синего цвета должен быть соединен с белым проводником ЦЗ;
• зеленый кабель соединяется с коричневым выходом;
• на дверь водителя необходимо поставить активатор.

Распиновка концевых переключателей на дверях

Подключение:

• сине-белый проводник идет к двери водителя;
• на дверной замок переднего пассажира идет контакт коричневого цвета;
• к двери заднего пассажира слева идет черно-белый проводник;
• к задней двери, установленной справа, идет контакт бело-красного цвета.

Как пользоваться автоматическим запуском

Для использования автоматического пуска необходимо запрограммировать тип трансмиссии на этапе установки (в основном разъеме предусмотрена перемычка для АКПП, для РКПП петлю снимают). Следует установить время работы стартера и тип замка зажигания (с личинкой или кнопочный).

Основные правила

При использовании автозапуска необходимо:

1. Ставить автомобиль на ровной проветриваемой площадке.
2. Перед программированием включать стояночный тормоз и устанавливать селектор АКПП в положение стоянки, а для техники с РКПП проводить процедуру активации программной нейтрали.
3. Перед программированием убедиться в исправности аккумулятора и наличии достаточного количества топлива, антифриза и моторного масла.
4. Включать рециркуляцию воздуха, позволяющую быстрее прогреть или охладить салон автомобиля.

Программная настройка системы

Рассмотрим, как сигналку Starline A91 перевести в режим программирования. На самом деле, этих режимов предусмотрено два, а опции автозапуска настраивают в одном из них:

1. Нужно отключить охрану, зажигание должно оставаться выключенным;
2. Кнопку Valet, которая была подключена к главному блоку, жмут 6 раз;
3. Нужно включить зажигание, причем запуск двигателя выполнять не обязательно;
4. Прозвучат 6 гудков сирены;
5. Нажимая на кнопку Valet, выбирают номер опции;
6. Значение можно менять нажатием клавиши брелока.

Каждой функции будет присвоено одно значение, а вы сможете менять его, выполняя шаги «5-6» последовательно. Поясним смысл этих слов:

Таблица программирования опций автозапуска

Как видите, по умолчанию задано не совсем то, что требуется.

Прежде всего, опции 8 придают значение 3. Если этого не сделать, нажатие педали будет эмулироваться неправильно. То есть, сигналка не сможет выполнять старт двигателя автозапуском. Дальше, в зависимости от варианта подключения, программируют функцию 11.

Настраивать сигналку модели А91 в действительности не очень удобно. Чтобы задать значение 4, третью клавишу брелока жмут длительно и коротко. Длительное нажатие – это удерживание кнопки до звукового сигнала. Его, то есть сигнал, издает сам брелок.

Брелоки из комплекта А91

Опцию 12, если установка выполнена на авто с МКП, лучше перевести в значение 3. Если все будет работать, попробуйте затем использовать первое значение.

Рассмотрим в заключение то, как активировать «программную нейтраль»:

1. Сначала затягивают ручник;
2. Затем выполняют остановку двигателя, как обычно (нажатием на кнопку);
3. Мотор продолжит работать еще 10 минут;
4. Чтобы заглушить мотор принудительно, выполняют постановку на охрану.

Если «нейтраль» не активировать, автозапуск в машине с МКП не будет возможен. То есть сигналка Starline A91 не будет его производить, что соответствует программе, заданной изготовителем. Все «запретные меры» предусмотрены с одной целью – чтобы повысить безопасность.

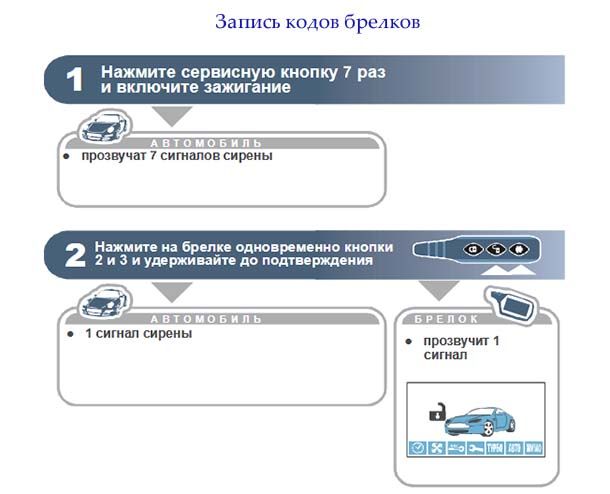

Схема программирования Старлайн А91

Чтобы управлять сигнализацией, сначала прописывают коммуникаторы. Порядок прописывания брелка:

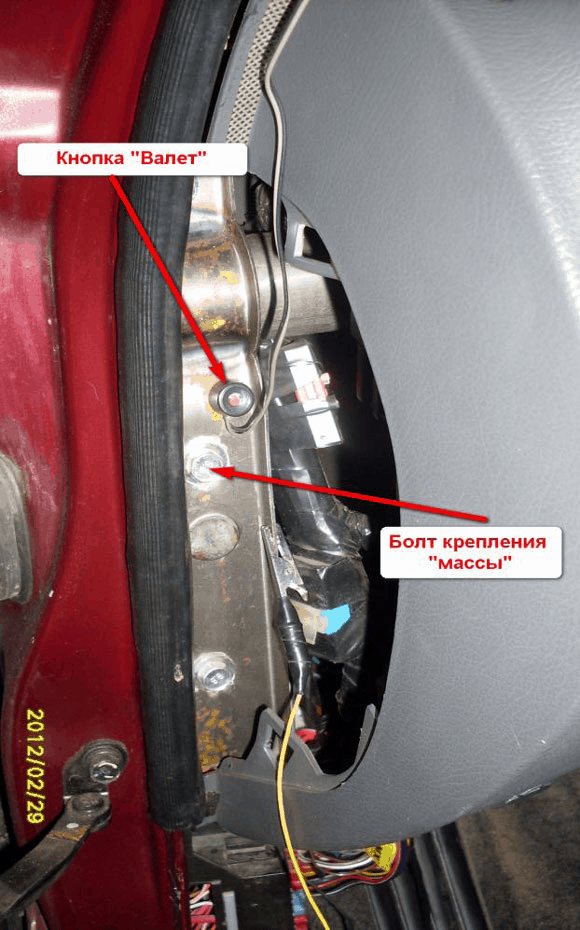

• Найти клавишу Валет;
• Деактивировать зажигание;
• Семикратно нажать кнопку;
• Запустить повторно зажигание;
• Дождаться семикратного сигнала;
• Одновременно нажать клавиши 2 и 3, удерживая до сигнала;
• Деактивировать зажигание.

Петли выбора КПП

Чтобы выбрать тип КПП при настройке Старлайн А91, нужно использовать петлю черного кабеля. Ее легко отличить среди остальных. Если на автомобиле установлена МКПП, то петлю разрывают, если АКПП – не трогают.

Схема подключения датчика температуры двигателя

Датчик температурных показателей ДВС понадобится для удаленного управления. Его устанавливают под капотом и соединяют оранжево-серым кабелем.

Схема открытия багажника

Багажным отделением управляют посредством концевиков. Для открытия или закрытия двери багажного отсека к переключателю присоединяют оранжево-белый кабель.

Схема соединения Старлайн А91 на провод зажигания

Запускать двигатель и зажигание автоматически можно только, если подключен шестиконтактный штекер.

Список действий:

• Соединить положительные красный и розовый провода с центральным замком;
• Присоединить кабель желтой расцветки;
• Разрезать красный кабель и присоединить его к кабелю стартера.

Синие и зеленые провода не используют, потому что они не касаются штатной работы оборудования.

Для подсоединения к замку зажигания голубой привод соединяют с белым, а желтый с коричневым.

Антенный модуль

Это устройство, которое подсоединяют отдельно. Его фиксируют на лобовом стекле недалеко от зеркала так, чтобы оно не создавало препятствия для прохождения сигнала. От антенны один модуль крепят к блоку управления.

Практические задания

Скачайте и установите последнюю версию программы StarLine Мастер.

Посмотрите видеоурок «StarLine Мастер — Мастеру друг. Примеры настройки, создания умных микропрограмм»:

Теперь Ваша задача — сделать 10 заданий-микропрограмм по гибкой логике с разной степенью сложности. Три задачи простые, три задачи средней сложности и три задачи сложные. Количество баллов, которое вы получите за успешное выполнение задания указано в конце условия задания. В задачах описан порядок выполнения действий в программе StarLine Мастер. Последняя задача — для самостоятельного выполнения в программе StarLine Мастер. За выполнение этой задачи дается 10 баллов.

Переход к следующему этапу авторизации возможен только после выполнения 10 заданий.

После выполнения каждой задачи Вам необходимо сохранить файл с настройками у себя на компьютере, дав название файлу соответствующее названию задачи (пример: Умный регистратор, и т.д.).

Эти файлы необходимо отправить нам вместе с 5 фотографиями Вашего установочного центра или автосалона:

• фасад здания,
• офисная часть,
• рабочая зона установки автомобильных систем охраны (машиноместа, верстаки, столы),
• клиентская зона с витриной
• Ваша личная фотография

Фотографии и файлы с результатами заданий отправьте, пожалуйста, одним письмом на адрес

В теме письма укажите: город, название компании, в которой Вы работаете, Ваше имя и фамилию.

Письмо не должно превышать объем 15Мб. Желательно фотографии загрузить на файлообменник (например, Яндекс) и в письмо вложить ссылку.

Максимальное количество баллов, которое вы можете набрать — 80. Для прохождения первого этапа авторизации необходимо набрать более 65 баллов.

Преимущество в авторизации справедливо получат те участники, которые в своем городе получат максимальное количество баллов, продемонстрировав таким простым образом свою профессиональную подготовку и большое желание предоставить жителям России и мира высокий уровень безопасности.

Дополнительным плюсом является соответствие территории обслуживания клиентов ожиданиям владельцев «бизнес» и «премиальных» автомобилей:

• территория установочного центра или салона имеет удобный и асфальтированный подъезд для клиентов;
• общая площадь не менее 60 кв.м.;
• не менее 2х машиномест;
• наличие клиентской зоны;
• наличие витрин;
• помещение чистое и хорошо освещенное

Периодичность авторизационных комиссий:

Аттестационная комиссия рассматривает поступившие заявки 1 раз в конце месяца.

Если Вы не набрали необходимое количество баллов, не огорчайтесь! Вы можете повторно пройти обучение когда будете готовы (время на дополнительную подготовку от 2 недель) .

Вариации серии А93

Если все заработает сразу — ищите неисправность шутка электриков.
При правильном следовании этим требованиям, а также соблюдении инструкции, водитель будет долго и исправно пользоваться автозапуском способы описаны выше. Вроде как разницы куда что подключать смысла нет, но начиная с версии 3.
Минимальный набор: термоусадка специальные кембрики, уменьшающиеся в сечении при нагревании промышленным феном либо зажигалкой, они лучше, чем изолента сечением 3, 5 и 8 мм длиной 1 метр каждая; набор разноцветных медных многожильных проводников в полихлорвиниловой изоляции ПВХ сечением 2, 4 и 6 кв.
Расположение и назначение контактов на центральном блоке Схема расположения контактов на основном блоке Старлайн А Необходима для корректной работы стартера и соответствия режиму эко; F11 — варианты контроля за работой двигателя. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. На него должен быть подключен провод с обжатой клеммой.
Подключение к шинам CAN LIN Подключение к шинам CAN и LIN выполняется по схеме Если шина CAN не поддерживает центральный замок , следует пользоваться следующей схемой Схема установки слаботочного управления приведена ниже Схема включения силового управления Система StarLine A93 имеет схему блокировки двигателя при несанкционированном запуске Обычно блокируются напряжения питания, подаваемые на бензонасос, форсунки, катушку зажигания. Состоит она из следующих разделов: приблизительные места установки элементов сигнализации карта монтажа , тут производитель дает детальные рекомендации, куда установить тот или иной блок, для того чтобы автомобиль был полностью защищен, а дополнительные функции могли эффективно запускать мотор автоматически; порядок подключения , тут имеются детальные схемы, по которым автолюбитель если решил произвести монтаж самостоятельно обязан соединить все элементы между собой после их установки, например датчик пуска мотора; порядок программирования , тут указывается, как программировать охранную систему, установить персональный ПИН код, запрограммировать интерфейс. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам. Как пользоваться автозапуском Starline A93 Для того, чтобы правильно пользоваться автозапуском, необходимо изучить инструкцию по эксплуатации для пользователя.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Сначала подключается масса минус, черный проводник второго разъема. Если все заработает сразу — ищите неисправность шутка электриков.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Сервисная кнопка и контроллеры чувствительности и наклона устанавливаются в салоне. Тем не менее со своей главной задачей она справляется вполне сносно. На капот или багажник фиксируются концевые переключатели.

Они написаны для профессионалов, но обычным доступным для чайника языком. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер. Сначала подключается масса минус, черный проводник второго разъема. Нельзя крепить датчик температуры двигателя в непосредственной близости к выпускному коллектору.
Обзор сигнализации StarLine А93 Дальность, установка,функции

Прокладка проводов и подключение всех компонентов

Провода нужно прокладывать в удалении от катушки зажигания, высоковольтных проводов и прочих источников электрических помех. Монтаж производится при отсоединенном аккумуляторе. Все контакты проводов нужно спаивать, затем обматывать изолентой.

В общем, это все, если пытаться описать подробнее нюансы прокладки проводов, получится только запутать автолюбителя, поэтому здесь мы можем только дать единственный верный совет: при монтаже проводки держите под ругой установочную карту и схему распиновки проводов, иначе установка автосигнализации затянется надолго и не факт, что все завершится успешно.

На фото ниже пример правильной прокладки проводов в салоне автомобиля.

Это покажется очевидным, но не лишним будет сказать, что при монтаже проводки не должно ничего нигде торчать, каждый провод должен быть аккуратно уложен под обшивкой салона.

На прокладку проводов и подключение всех компонентов уходит в среднем 8-10 часов. Специалисты в сервисном центре выполнят эту работу быстрее, но качественно ли? Чтобы самостоятельно установить сигнализацию в свой автомобиль придется попотеть и это вам скажет любой автовладелец, прошедший когда-то этот этап. Помимо установки сигнализации, придется потратить время и силы еще и на ее программирование, если заводские настройки работают некорректно или не нравятся вам. Например, у вас модель Старлайн с автозапуском, но он работает не так, как хотелось бы.

Старлайн А91: комплектация

Для решения этой проблемы и предназначен модуль ВР, автоматически передающий код штатного транспондера при дистанционном запуске двигателя.

Для повторного запуска требуется новое программирование системы.

После привязки зажигание надо отключить.

Может быть неисправность в самой проводке или неправильно установлен обходчик иммобилайзера. Настройка порогового значения температуры производится при программировании базового блока. Схема подключения Подробная схема подключения автосигнализации Старлайн приведена в инструкции по установке. Причин его неисправности может быть множество — начиная от программных поломок и заканчивая севшим АКБ в автомобиле.

Функции сигнализации А91

Система Starline реагирует на команды, отпущенные с брелока на расстоянии до метров. Настройка опции: Курсор на дисплее коммуникатора выставляется в положение индикатора в виде часов.

Схема подключения датчика температуры двигателя Датчик температуры мотора, позволяющий управлять им дистанционно исходя из температурных показателей, устанавливается на капоте. Для этого необходимо выполнить следующие действия: подключить красный плюсовой контакт к розовому плюсовому проводу центрального замка зажигания; подключить провод жёлтого цвета, отвечающий за поддержку стабильного зажигания; разрезать красный провод замка зажигания и подсоединить к тому из кабелей, который отвечает за стартер, толстый чёрно-жёлтый контакт, а тонкий контакт такого же цвета — к тому, что отвечает за сам замок. Одновременное нажатие клавиш 1 и 2 приведет к активации режима паники, зажигание в машине при этом должно быть отключено.

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

• снять боковые накладки, закрывающие стойки лобового стекла;
• разобрать декоративный корпус рулевой колонки;
• демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

• Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
• Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
• Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
• Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
• Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
• Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
• Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
• Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
• Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Обязательная проверка

Выше рассматривалось, как настроить автозапуск для машин с кнопкой «Старт/Стоп». В системе А91 предусмотрен режим Dialog, который позволит контролировать все, что происходит с сигналкой. Попробуйте выполнить следующую проверку:

1. Включите зажигание (мотор заглушен);
2. Нажмите кнопку 3 на брелоке;
3. Дисплей отобразит значок ключа, но не иконку дыма.

Те же действия выполняют с запуском двигателя, и тогда появляется единственное отличие – значок дыма.

Результат двух разных испытаний

Результаты, полученные в вашем случае, не должны отличаться от тех, что указаны выше. Иначе делается вывод, что основной блок не контролирует работу мотора либо выполняет контроль неправильно. И тогда опцию автозапуска использовать запрещено. Других вариантов быть не может.

Вообще, наличие режима Dialog влечет много преимуществ. Сигналку А91 вы будете настраивать, как рассмотрено в предпоследней главе. А дисплей при этом будет отображать значение, присвоенное каждой опции.

Индикация брелока в режиме настройки

То есть, можно не только менять, но и просматривать значения, сохраненные в памяти основного блока. Что и рекомендуется сделать, включив режим программирования повторно.
