Ремонт тнвд: разбираемся в устройстве детали

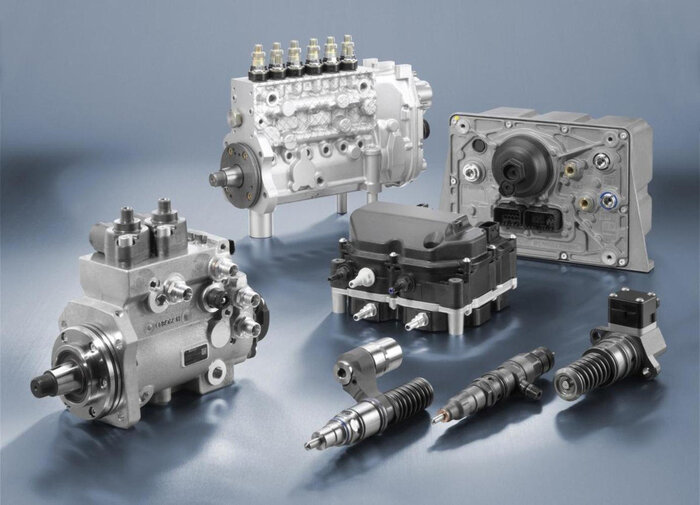

Общее устройство ТНВД

• Корпус.
• Крышки.
• Всережимный регулятор
• Муфта опережения впрыска.
• Подкачивающий насос.
• Кулачковый вал.
• Толкатели.
• Плунжеры с поводками или зубчатыми втулками,
• Гильзы плунжеров.
• Возвратные пружины плунжеров.
• Нагнетательные клапаны.
• Штуцеры.
• Рейка.

Принцип действия ТНВД

Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке.

В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса.

Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше.

На некоторых ТНВД (например, ТНВД трактора Т-130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД

Муфта опережения впрыска — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

• Ведущая полумуфта.
• Ведомая полумуфта.
• Грузы.
• Стяжные пружины грузов.
• Опорные пальцы грузов

Принцип действия муфты следующий. При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

• Корпус.
• Крышки.
• Державка.
• Грузы.
• Муфта.
• Рычаги.
• Скоба-кулисы.
• Регулировочные винты.
• Оттяжные пружины.

Принцип действия регулятора следующий:

• Запуск двигателя: перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин.
• Увеличение оборотов: при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут.
• Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти.
• Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

Признаки неисправности ТНВД

ТНВД — дорогостоящий и довольно «капризный» узел дизельного двигателя, крайне требовательный к качеству топлива и смазывающих материалов. Основная причина выхода из строя ТНВД — загрязнение плунжеров насоса, которые установлены во втулки с минимальными допусками, измеряющимися в микронах. Загрязнение плунжерной пары твердыми частицами, содержащейся в некачественном дизельном топливе, может приводить к выходу ТНВД из строя. Не менее опасна и вода, которая может содержаться в топливе. Влага размывает защитную масляную пленку деталей узла, что чревато заклиниванием деталей ТНВД. Также неисправность ТНВД может заключаться в физическом износе деталей и повреждение корпуса насоса.

Неисправность ТНВД обычно приводит к неравномерности подачи топлива в форсунки двигателя и к снижению его поступающего объема. Чтобы понять то, что ТНВД не работает в штатном режиме, не обязательно ждать его поломки. Признаками проблем с ТНВД и с топливной системой в целом являются:

• повышенный расход топлива;
• нестабильная работа двигателя на малых оборотах;
• затруднения с запуском двигателя;
• перегрев мотора;
• утечка горючего;
• падение мощности и отдачи дизельного двигателя;
• увеличенная дымность выхлопа;
• появление посторонних шумов в процессе работы двигателя.

Несколько заключительных слов

Стоимость самого устройства составляет примерно триста долларов (типы ТНВД дизельных двигателей описаны в данной статье). Ни в коем случае не игнорируйте диагностику, ведь даже самая незначительная неприятность может сделать вас жертвой или виновником дорожно-транспортных происшествий. Проводите все ремонтные работы только в специализированных сервисах. Доверяйте ваш автомобиль исключительно высококвалифицированным профессионалам. Выполняя замену износившихся деталей, покупайте только оригинальные изделия от производителя.

Своевременная диагностика и использование высококачественных материалов будут залогом долгой жизни дизельного двигателя. Относитесь уважительно к вашему «железному другу» и вовремя диагностируйте все поломки. Только в таком случае он вам прослужит очень долго.

Проверка и корректировка основных установочных режимов

Регулировки топливных насосов определяются инструкциями фирм-изготовителей и должны быть строго соблюдены для обеспечения нормальной работы топливной аппаратуры и, соответственно, дизеля.

Регулировочные операции при сборке ТНВД носят общий характер для всех насосов VE, отличаясь только конкретными установочными размерами, которые обеспечиваются обычно установкой регулировочных шайб.

В таблице приведены в качестве примера значения установочных размеров топливного насоса VE 4/8 F2125 RNP286 Diesel Kiki-ZEXEL дизеля автомобиля Mazda R2. Численно значения установочных размеров, приведенные в таблице, должны быть выдержаны при сборке ТНВД.

Таблица. Пример установочных размеров

Наименование размера	Величина размера, мм
K	3,20-3,40
KF	5,70-5,90
L1	1,50-2,00
L2	0,15-0,35
MS	1,40-1,60

На рисунках а, б показаны схемы измерения и регулировки установочных размеров «KF» и «К» с обозначением мест установки регулировочных шайб «А» и «В».

Размер «KF» есть расстояние между торцевой поверхностью втулки и концом плунжера. Измерение размера «KF» производится стрелочным индикатором, который с помощью приспособления вворачивается в резьбовое отверстие в центре распределительной головки.

Размер «К» является расстоянием между торцевой поверхностью втулки и торцом плунжера, когда последний находится в НМТ. Проверка размера «К» также осуществляется стрелочным индикатором.

Выбор толщины регулировочных шайб должен производиться в соответствии с инструкциями фирм-производителей, в которых даются и численные значения размеров, как это было показано на примере таблицы.

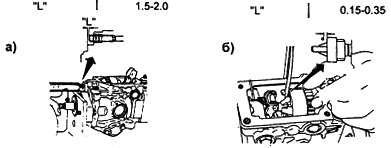

На рисунках а, б показаны величины осевых зазоров «L» вала регулятора и держателя центробежных грузов. Вал регулятора имеет на конце левую резьбу у ТНВД правого вращения и правую резьбу у ТНВД левого вращения. Указанные на рисунках а, б зазоры практически одни и те же для различных насосов VE.

Важное значение имеет установочный размер «MS», определяющий величину пусковой подачи топлива. Измерение величины «MS» производится приспособлением со стрелочным индикатором, которое устанавливается вместо вала регулятора

Порядок измерения показан на рис. а, б. Вначале муфта регулятора прижимается пальцем руки к грузам, после чего стрелочный индикатор устанавливается на «ноль» (рис. а). Затем силовой рычаг регулятора прижимается к упору (рис. б), после чего муфта регулятора перемещается обратно до контакта пускового рычага с силовым. Показание индикатора есть размер «MS».

Если показание индикатора выходит за установленные пределы, следует заменить пробку муфты регулятора на другую, подобрав размер, в соответствии со спецификацией запасных частей для данного насоса.

Подкачивающий насос дизельного двигателя

Кроме топливного насоса, обеспечивающего высокое давление (ТНВД), в конструкцию дизеля также входит насос, поставляющий солярку под низким давлением (ТННД). Задача данного приспособления – забор дизтоплива из топливного бака и последующая транспортировка по патрубкам к ТНВД. Подкачивающая помпа расположена на корпусе насоса ТНВД или в непосредственной близости к нему. Обе помпы соединены между собой посредством специальных трубок.

ТННД обеспечивает движение горючего под сравнительно низким напором. Перед подачей солярки в полость насоса ТНВД, она проходит через специальные фильтры. Работа подкачивающего насоса проходит в два этапа:

1. Подготовительный.
2. Рабочий.

На подготовительном этапе дизтопливо очищается от инородных твердых частиц при помощи фильтрующих устройств. В рабочем режиме – очищенное горючее подается на ТНВД.

Современные показатели диагностики

Диагностика ТНВД дизельного двигателя – это важные меры, принимаемые для профилактики проблем с мотором. Самые современные моторные устройства оборудованы специальной удобной системой впрыска топлива. Такой электронный блок управления способен дозированно подавать горючее в цилиндры, при этом точно распределяя данный процесс по времени. Эта система также способна определить, какое количество дизельного топлива необходимо.

Так вот, если владелец автомобиля начнет замечать даже малейшие перебои в работе системы, то нужно срочно отправлять своего «железного друга» на диагностику. Своевременное обращение в автосервис сможет повлиять на дельнейший процесс ремонта или же замену оборудования.

Во время проведения диагностики специалисты автосервиса смогут определить такие показатели работоспособности:

• с какой частотой вращается вал;
• насколько равномерно подается топливо;
• показатели давления и определение его стабильности.

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

• топливная система дала течь;
• двигатель стал потреблять больше топлива;
• ремень ГРМ соскочил с шестерни привода топливного насоса;
• двигатель стал запускаться с трудом;
• мотор начал перегреваться;
• появились необычные шумы при работе мотора;
• двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

• Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
• Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
• Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
• Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
• Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
• Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
• Износ движущихся частей из-за уменьшения количества смазки.
• Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
• Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
• Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.

Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

• Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
• Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
• Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
• Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

Как работает ТНВД дизельного двигателя

Крутящий момент передается к устройству от коленчатого вала силовой установки. При работе  поршень плунжерного типа нагнетает давление дизельного топлива. Дозирующая система определяет объём солярки подаваемой к распылителю. Топливо от насоса высокого давления подаётся к распылителям по металлическим трубопроводам.

В зависимости от вида насоса управление подачей топлива в рабочие цилиндры осуществляется механическим способом или при помощи электроники.

Механическое управление

При механическом управлении  шток дозирующей системы механически связан с органом управления, установленным в кабине оператора. Нажатием на педаль регулируется количество солярки, подаваемой в рабочий цилиндр.

ТНВД оборудованы специализированным клапаном перекрывающим подачу топлива. Он используется для того чтобы заглушить двигатель внутреннего сгорания. Управление клапаном механическое, при помощи троса или рычага.

Электронное управление

Электронный блок управления определяет дозу подаваемой солярки исходя из различных данных. На процессор ЭБУ поступают сведения с датчиков о:

• Степени нагрева двигателя внутреннего сгорания;
• Температуре и давлении надувочного воздуха;
• Расположении органа управления;
• Крутящем моменте.

Исходя из этих данных, электронному блоку управления, удается точно рассчитать количество солярки необходимое для нормальной работы двигателя внутреннего сгорания при различных нагрузках.

Топливные насосы с дросселированием на всасывании

Топливные насосы с дросселированием на всасывании имеют дросселирующую иглу 8 у всасывающего окна (рис. в). Игла связана с винтом, находящимся под воздействием регулятора дизеля. При помощи рычага 10 можно изменять дросселирующее сечение, а следовательно и наполнение полости насоса. Работа этого насоса происходит следующим образом. При движении плунжера вниз в надплунжерном пространстве возникает разрежение, которое заполняется парами топлива. После открытия плунжерам всасывающего отверстия это пространство заполняется топливом. Чем больше частота вращения вала, тем сильнее разрежение над плунжером, тем больше сопротивление дроссселирующего сечения проходящему топливу, тем меньше интервал времени, в течение которого остается открытым всасывающее окно, тем меньшее количество топлива поступит в полость насоса.

Скоростные характеристики этого насоса имеют гиперболический вид. При малых скоростных режимах топливо успевает заполнять надплунжерное пространство насоса, поэтому подача насоса увеличивается, а при большой частоте вращения вала уменьшение времени-сечения впускного окна и увеличение гидравлического сопротивления дросселирующего сечения обусловливают сокращение подачи.

Этот способ регулирования цикловой подачи используют главным образом для дизелей небольшой мощности и в насосах распределительного типа.

Насос отличается простотой конструкции плунжера и регулирующего устройства, имеет удовлетворительную скоростную характеристику подачи. К недостаткам насоса следует отнести:

• трудность регулирования равномерности подачи в многоцилиндровых дизелях, когда иглу устанавливают в каждой секции насоса;
• небольшие давления начала подачи и отсутствие четкой отсечки в конце подачи;
• уменьшение давления подачи при снижении нагрузки дизеля;
• значительное падение цикловой подачи при повышенных скоростных режимах;
• трудность регулирования фаз подачи при различных режимах работы дизеля.

Устанавливаем угол по отметкам

Для первого способа самостоятельной регулировки впрыска дизельного агрегата по отметкам подразумевается возможность смещения ТНВД. Способ годится только для механического аппарата. Регулировка опережения впрыска производится поворотом ТНВД вокруг оси. Этот способ так же годится, если есть возможность поворачивания зубчатого шкива распредвала, относительно ступицы.

Способ годится когда шкив и насос жесткой фиксации не имеют.

Чтобы отрегулировать зажигание таким способом, вам нужно добраться до задней части корпуса движка, где кожух с маховиком. В случае необходимости, придется этот кожух снять.

Затем нужно найти на маховике стопор, который погружается в прорезь. После этого, маховик вращаете вручную (используя ключ или иное приспособление). Вращение маховика вызывает кручение коленчатого вала мотора. Крутите по часовой стрелке, пока не сработает стопор-фиксатор, расположенный сверху.

После этого смотрите вал привода на ТНВД. Если, шкала на муфте, через которую идет вращение, окажется в верхнем положении, тогда отметка на фланце насоса совмещается с нулевой отметкой его привода.

Когда отметки совмещены, можно зажимать крепящие болты.

Если шкала не совпадает с отметками привода, тогда поднимаете стопор маховика и проворачиваете его на один оборот, пока стопор снова не сработает. После срабатывания стопора снова проверяйте положение шкалы. При совпадении отметок фиксируете крепящими болтами.

После того как затянули все болты приводной муфты, поднимаете стопор, и поворачиваете на 90 градусов коленвал, затем размещаете стопор в пазу.

Последним этапом в работе становится возвращение кожуха маховика, если его пришлось снять.

Проверка работы следующая: запускаем мотор и проверяем. На холостом ходу он должен мягко и ровно «жужжать», без дергания или провалов. Если работа выходит жесткая, и слышны детонационные стуки, это не допустимо. Значит регулировка неправильная, раскручивайте болты и начните заново.

Теперь потихоньку и без лишней нагрузки проверьте работу агрегата в движении. Прогрейте его до рабочей температуры и нажмите на газ

Обратите внимание на цвет выхлопа. Серо черный дым говорит о позднем топливном впрыске

Отсутствие побочных явлений говорит о том, что все параметры в норме.

Топливный бак

Топливо, просочившееся в форсунках между иглой и распылителем, отводится по сливным трубопроводам в специальный бачок 7 или в какой-либо основной топливный бак.

Топливные баки служат для хранения топлива. Они могут иметь различную конфигурацию и вместимость в зависимости от конструкции конкретного ТС. Общая вместимость топливных баков определяется запасом хода машины (обычно не менее 500 км). Чаще всего баки изготавливает из листовой стали или высокопрочного пластика, стойкого к воздействию химически активного топлива. Для предотвращения коррозии внутренние поверхности стальных баков покрывают бакелитовым лаком, оцинковывают или лудят. С целью увеличения жесткости баков на их стенках иногда выштамповывают желоба, а внутри устанавливают несплошные перегородки, которые к тому же уменьшают площадь свободной поверхности топлива и ослабляют его колебанияbqвремя движения ТС.

Наливные горловины топливных баков обычно снабжают сетчатыми фильтрами. В нижней части баков размещают отстойники. Если бак имеет значительную вместимость, то слив топлива осуществляется через отверстие с пробкой и шариковым клапаном, расположенное выше отстойника. В этом случае используется специальный ключ-трубка со шлангом. Воздушное пространство баков соединяется с атмосферой через дренажные трубки или другие специальные устройства, которые должны исключать возможность попадания огня во внутреннюю полость бака и вытекания топлива при резких толчках ТС, а также (по возможности) обеспечивать очистку воздуха, поступающего в баки. Для замера количества топлива в баках раньше применялись измерительные стержни. В настоящее время для этой цели чаще всего используются электрические датчики поплавкового типа, посылающие электрический сигнал, пропорциональный уровню топлива, к соответствующему указателю на приборной панели ТС.

Признаки неисправности ТНВД дизеля

Существует несколько ключевых признаков неисправности топливной системы у дизельных силовых агрегатов:

• перебои в работе двигателя;

• падение его мощности;

• появление дыма.

Остановимся подробнее на каждом из этих пунктов.

Перебои в работе

Снижение мощности

Если мощность двигателя падает, а дымления нет, вероятнее всего причиной неисправности является износ насоса или засорение фильтра. Из-за этого топливо в цилиндры подается в недостаточном объеме, что приводит к снижению мощности силового агрегата.

Дымление

Симптомы неисправности ТНВД, связанные с появлением дыма, являются одними из самых распространенных

Здесь важно учесть, что разный по цвету дым указывает на разные проблемы с топливной аппаратурой.. Если из выпускной трубы появляется белый дым, это может быть вызвано следующими причинами:

Если из выпускной трубы появляется белый дым, это может быть вызвано следующими причинами:

• плохое распыливание топлива;

• в топливную систему подсасывается воздух;

• в цилиндры попала вода;

• угол начала подачи топлива неправильно установлен.

Появление черного дыма указывает на то, что регулировка топливного насоса нарушена, есть недостаток воздуха, угол начала подачи топлива является малым. Если, напротив, угол начала подачи топлива является большим, в верхней части блока появляется резкий стук.

Еще один признак неисправности — резкое изменение числа оборотов двигателя. Оно может быть вызвано нарушенной работой регулятора либо тем, что плунжер топливного насоса заедает в положении максимальной подачи топлива.

Что автолюбители говорят о ремонте ТНВД

Цена и сроки ремонта

«В моем авто используется ТНВД с распылами. Диагностика показала, что распылители исправные, а вот плунжер изношен. Заказал за 9 тысяч р. оригинальные плунжеры. Теперь ждать целую неделю, пока они придут, пока отремонтируют ТНВД. А отпуск проходит…»

Всегда ли дилерский ремонт хорошо

«В 90-е годы был сотрудником фирмы, у которой был ЗиЛ-4331. Хорошая идея, плохо воплощенная в металле, – вот как можно сказать про эту машину.

Автомобиль пригнали прямо с завода, пробег был небольшой. Водитель жаловался на задымленность, устранить проблему решили заменой распылителей. Отправили авто для ремонта в Москву на завод ЗиЛ!!!

После ремонта машина совсем отказалась заводиться

Обследование на стенде показало, что семь из восьми форсунок льют….

Такой заводской ремонт….

Устранял неисправности и грехи ремонта дядя Вася на базе заводского автохозяйства».

Важность подходящих запчастей

«Если взять неродные распылители, отличающиеся по номеру, то и распылять они будут не под таким углом. В результате топливо либо вообще не воспламенится, либо сделает это с опозданием
Вывод прост: необходимо менять распылители только на родные, к тому же еще уделить внимание их настройке

Только в таком случае все будет работать как надо».

Как понять состояние плунжера

«Если плунжеры изношены, то двигатель нормально не заведешь
Например, при новом моторе авто сразу заводится после поворота ключа. Если же износ ТНВД значительный, то придется покрутить двигатель стартером. Чем в худшем состоянии плунжеры, тем больше нужно будет крутить двигатель, пока он стартанет».

Как распознать некачественный ремонт

«Настройка ТНВД зависит от того, одноплунжерный или многоплунжерный насос. Если плунжер один, то и все распылители на одно давление настраиваются. В случае наличия нескольких плунжеров каждая пара настраивается отдельно. Это грамотный ремонт многоплунжерного ТНВД.

На любых оборотах во все колбы должно попадать одинаковое количество топлива. Хороший мастер подписывает форсунки, чтобы при сборке каждую на свое место поставить. Ремонтировал ТНВД своего авто. Попался очень хороший мастер: аккуратный, дотошный и умный. Результат настройки порадовал. Двигатель работает очень хорошо и потребляет мало солярки. Регулятор четко отрабатывает изменение режима работы двигателя.

На машине это менее заметно, а вот экскаватор совсем по-другому отзывается на повышение или уменьшение нагрузки. И очень чистый выхлоп, без дыма и запаха солярки. Можно даже завести машину в закрытом гараже, а потом не спеша открывать двери.

Даже замена насоса на новый с новыми форсунками не обеспечит идеальную работу. Чтобы убедиться в этом, нужно поставить многоплунжерный насос на стенд вместе с форсунками. При испытании будет видно, что в колбах разное количество топлива. Поэтому и двигатель не сможет идеально работать. Однако неспециалист вряд ли заметит проблему. А видимые признаки, например, дым из выхлопной трубы, будут объяснены низким качеством топлива».

Технические характеристики ТНВД для МТЗ 80 82

Показатели	УТН 5	4 УТНИ	4 УТНМ
Диаметр плунжера мм	8,5	9	9
Ход плунжера мм	8	10	8
Номинальная частота вращения вала ТНВД об/мин	1100	1100	1100
Частота вращения, соответствующая холостому ходу дизеля об/мин	1170	1160	1160
Частота вращения начала работы регулятора об/мин	1115	1115-1125	1115-1125
Частота вращения максимального крутящего момента об/мин	850	850	850
Частота вращения прекращения коррекции об/мин	1040-1100	1040-1100	1030-1090
Цикловая подача топлива при 40-50 об/мин. кулачкового вала ммᶾ/цикл	120	140	140
Частота вращения автоматического выключения подачи топлива к форсункам об/мин	950	1210	1250
Неравномерность подачи топлива секциями %  мин. частоте вращения/максимальной частоте	6/30	6/30	6/30
Угол начала подачи топлива секцией по мениску до ВМТ( по профилю кулачка)	57	57	57

Как происходит дозирование топлива. Электромагнитный клапан высокого давления

Электромагнитный клапан (клапан установки момента начала впрыска) состоит из таких элементов:

1. седло клапана;
2. направление закрытия клапана;
3. игла клапана;
4. якорь электромагнита;
5. катушка;
6. электромагнит;

За цикловую подачу и дозирование топлива отвечает указанный электромагнитный клапан. Указанный клапан высокого давления встроен в контур высокого давления ТНВД. В самом начале впрыска на катушку электромагнита (5) подается напряжение по сигналу блока управления. Якорь (4) осуществляет перемещение иглы (3)  путем прижима последней к седлу (1).

Когда игла плотно прижата к седлу, тогда топливо не поступает. Давление топлива в контуре по этой причине быстро растет. Это позволяет открыть соответствующую форсунку. Когда нужное количество топлива оказалось в камере сгорания двигателя, тогда напряжение на катушке электромагнита (5) пропадает. Происходит открытие электромагнитного клапана высокого давления, что влечет за собой снижение давления в контуре. Понижение давления вызывает закрытие топливной форсунки и прекращение впрыска.

Вся та точность, с которой осуществляется данный процесс, напрямую зависит от электромагнитного клапана. Если попытаться объяснить еще подробнее, то от момента окончания работы клапана. Этот момент исключительно определяется отсутствием или наличием напряжения на катушке электромагнитного клапана.

Избытки нагнетаемого топливо, которое продолжает нагнетаться до момента прохождения роликом плунжера верхней точки профиля кулачка, осуществляют движение по особому каналу. Окончанием пути для горючего становится пространство за аккумулирующей мембраной. В контуре низкого давления имеют место скачки от высокого давления, которые демпфирует аккумулирующая мембрана. Дополнительным является то, что данное пространство сохраняет (аккумулирует) накопленное топливо для наполнения перед следующим впрыском.

Остановка двигателя осуществляется при помощи электромагнитного клапана. Дело в том, что клапан полностью блокирует нагнетание топлива под высоким давлением. Такое решение полностью исключает необходимость в дополнительном остановочном клапане, который применяется в распределительных ТНВД, где осуществляется управление регулирующей кромкой.
