Регулировка бензонасоса ваз 2107

Снятие бензонасоса ВАЗ 2107 (инжектор), замена фильтра грубой очистки

• Ключ на 7.
• Ключ на 17.
• Крестовая отвертка.
• Плоская отвертка.
• Новый фильтр грубой очистки (при необходимости),
• Новая герметизирующая резиновая прокладка (при необходимости).

Отсоединить клемму «массы» на аккумуляторе, чтобы не произошло короткого замыкания.
Используя крестовую отвертку, открутить 4 самореза, удерживающих накладку бензобака.
Снять накладку.
Открутить болт хомута, чтобы освободить бак и обеспечить доступ к топливному насосу (нужен ключ на 10 мм).
Отвернуть штуцер трубок бензонасоса, используя ключ на 17 мм.
Перед установкой топливного модуля (бензонасоса с датчиком уровня топлива) необходимо тщательно проверить состояние резиновой прокладки, обеспечивающей герметизацию соединения. При малейших подозрениях ее лучше заменить. Стоит она дешево, а заново снимать/ставить бензонасос при появлении утечки топлива — занятие трудоемкое.
Дальнейшие операции выполняются в порядке, обратном снятию топливного насоса.

Топливный фильтр выполняет важную миссию: очищает топливо от посторонних примесей, тем самым защищая форсунки от забивания

Если автомобиль эксплуатируется на территории СНГ, состоянию этой детали следует уделять особое внимание, ведь качество топлива не всегда отвечает требованиям. Согласно заявлениям производителя, замена топливного фильтра ВАЗ 2107 инжектор должна выполняться каждые 30 тыс

км. Но в реальности фильтр может засориться значительно раньше, если использовать топливо плохого качества.
О необходимости замены фильтра можно понять по уменьшению мощности автомобиля и по возрастанию расхода топлива.
Для самостоятельной замены фильтра не требуется специального инструмента и особых знаний, а весь процесс при правильном подходе займет час времени.

Необходимый инструмент и материалы для замены топливного фильтра:

• ключи на 10 и 7;
• ветошь;
• новый фильтр (номер оригинального фильтра 2112-1117010-01);
• пассатижи и отвертка.

Охлаждающая жидкость

В качестве ОЖ для ВАЗ 2107 производитель рекомендует использовать исключительно тосол. Для непосвящённого автолюбителя тосол и антифриз — это одно и то же. Антифризом обычно называют все без исключения охлаждающие жидкости, вне зависимости от того, где и когда они выпущены. Тосол же — это разновидность антифриза, выпускаемого в СССР. Название является аббревиатурой от «технология органического синтеза отдельной лаборатории». В состав всех без исключения охлаждающих жидкостей входит этиленгликоль и вода. Различия состоят лишь в типе и количестве добавляемых антикоррозийных, антикавитационных и антипенных присадок. Поэтому для ВАЗ 2107 название ОЖ не имеет большого значения.

Опасность представляют дешёвые некачественные охлаждающие жидкости или откровенные подделки, получившие в последнее время широкое распространение и часто встречающиеся в продаже. Результатом использования таких жидкостей может быть не только течь радиатора, но и выход из строя всего двигателя. Поэтому для охлаждения двигателя следует покупать ОЖ проверенных и хорошо зарекомендовавших себя производителей.

Для охлаждения двигателя ВАЗ 2107 следует покупать ОЖ проверенных и хорошо зарекомендовавших себя производителей

Замена блока предохранителей ВАЗ 2107 на новый

Последовательность замены блока предохранителей ВАЗ 2107:

1. Снять клемму (или обе) аккумуляторной батареи.
2. Демонтировать фильтр воздушный.
3. Отключить жгут в нижней части блока предохранителей.
4. Снять крышку перчаточного отсека.
5. Отключить второй жгут от блока предохранителей.
6. Демонтировать два болта крепления блока.
7. Установить новый блок предохранителей.
8. Подключить электропроводку к новому блоку.
9. Смонтировать конструкцию в обратной последовательности.
10. Подключить клеммы аккумуляторной батареи (сначала положительную, затем отрицательную).

Блок реле и предохранителей является сердцем электрооборудования автомобиля. От его исправной работы зависит работоспособность всех электрических систем машины.

Проверка, ремонт и замена механического топливного насоса

Методы диагностики бензонасосов для карбюраторных и инжекторных двигателей «Жигулей» также отличаются. Проверка механического насоса заключается в определении его производительности, а также оценке состояния и работоспособности его составляющих элементов.

Как проверить производительность механического бензонасоса

Производительность механического насоса ДААЗ составляет 1 л за минуту. Для проверки количества перекачиваемого топлива потребуются:

• отрезок бензостойкого шланга (50–80 см);
• 2 чистые ёмкости объёмом не менее 2 л (можно пластиковые бутылки);
• 1,5 л бензина;
• часы с секундомером;
• крестовая отвёртка;
• помощник.

Порядок проверки:

Если количество бензина меньше 1 л — бензонасос неисправен.

Оценка состояния и работоспособности составляющих частей

Проверке подлежат следующие элементы насоса:

Необходимые инструменты:

• крестовая отвёртка;
• шлицевая отвёртка;
• ключ на 10;
• ключ на 13;
• штангенциркуль или линейка.

Порядок проверки:

Самостоятельный ремонт механического бензонасоса

Покупать неисправные детали бензонасоса по отдельности нецелесообразно. Гораздо выгодней приобрести ремонтный комплект, куда входят элементы, которые могут выйти из строя, а именно:

Осуществление ремонта бензонасоса подразумевает его демонтаж и разборку. Производятся они по тому же алгоритму, что был описан ранее в разделе диагностики. Если, разобрав корпус бензонасоса, вы обнаружите, что на его стенках, или на внутренних поверхностях штуцеров имеются грязный налёт, частицы мусора, почистите их при помощи жидкости для чистки карбюратора и отрезка грубой ткани. При удалении налёта используйте небольшую деревянную лопатку и зубочистки. Применять для этих целей металлические предметы крайне нежелательно.

Для замены клапанов насоса их потребуется извлечь из гнёзд. Для этого при помощи тонкой шлицевой отвёртки или ножа необходимо сбить три закернённых участка в каждом из гнёзд, после чего клапаны свободно выйдут из них. Установив новые детали на место неисправных, гнёзда нужно опять закернить, ударив керном (отвёрткой) по кромке в трёх местах.

Замена клапанов топливного насоса

Для того чтобы произвести замену диафрагм, необходимо ключом на 10 открутить гайку в верхней части стержня, на который они надеты, после чего снять их, а на их место установить новые в определённом порядке. Самая нижняя диафрагма — предохранительная. За ней следуют маленькая и большая дистанционные прокладки, а сверху них две другие (рабочие) мембраны.

Что касается тепловой проставки, то она выходит из строя довольно редко. Чаще встречается заводской брак, проявляющийся в неровности привалочной плоскости, к которой крепится корпус насоса. Из-за этого может возникать подтекание масла. Для замены проставки извлеките старую из её посадочного места, уберите из-под неё старую прокладку, поставьте новую проставку с соответствующей прокладкой из ремкомплекта.

Установка прокладок насоса

В ремонтном комплекте бензонасоса ДААЗ идёт три прокладки разной толщины:

• 0,27–0,3 мм (А);
• 0,7–0,8 мм (B);
• 1,1–1,3 мм (C).

Прокладка «А» устанавливается между блоком цилиндров и тепловой проставкой, а две других служат для регулировки выступания толкателя (штока) над привалочной плоскостью проставки.

Определение выступания толкателя

Устанавливаем новый шток на место, и потихоньку прокручивая коленчатый вал двигателя (ключом за гайку крепления шкива), выбираем положение, когда шток будет выдвинут на минимальную длину. Накладываем прокладку «B» на привалочную плоскость проставки и измеряем штангенциркулем величину вылета штока над ней. Она должна составлять 0,8–1,3 мм. Если вылет больше, вместо прокладки «B» нужно установить прокладку «C», а если меньше — поменять местами первую и вторую. Добившись результата, ставим бензонасос на место и фиксируем его гайками. Для большей герметичности соединения прокладки можно смазать тонким слоем автомобильного герметика.

Процедура замены

Если вы решили не ремонтировать топливный насос, а заменить его новым, это ещё проще. Процесс замены не отнимет больше 30 минут. Из инструментов потребуются:

• крестовая отвёртка;
• ключ на 13;
• сухая чистая тряпка;
• небольшая ёмкость.

Порядок замены следующий:

Коррекция внутренних управляющих программ (чип-тюнинг)

Чип-тюнинг

Чип-тюнинг, как и ЭСУД доработка, также предполагает изменение заводских настроек программного обеспечения с целью устранения тех или иных ошибок в работе ПО. Но конечная цель чип-тюнинга несколько иная, и заключается в существенном увеличении крутящего момента и в получении от двигателя максимальной производительности.

Принимая во внимание вышеизложенную информацию, каждый владелец автомобиля перед тем, как отрегулировать инжектор, должен знать ответ на два вопроса:

• для каких результатов осуществляется регулировка инжектора;
• какие негативные последствия грозят двигателю в результате непрофессионального вмешательства в работу заводского программного обеспечения.

Клапан адсорбера

Этот элемент устанавливается на всех инжекторах автомобиля, и «Семерка» не стала исключением. Что это за элемент? Клапан адсорбера — это некая банка, установленная в подкапотном пространстве возле воздушного фильтра и заполненная активированным углем. Для чего она нужна? Клапан адсорбера на «Семерке» служит для конденсации и поглощения паров бензина. Пары топлива при испарении снова превращаются в жидкость и направляются обратно в систему питания двигателя.

Как проверить данный элемент? Основной признак неисправности — скопление паров бензина и едкий запах в салоне. Также проблема сопровождается провалами на холостых и потерей мощности при разгоне. Если бак при открытии шипит, значит, клапан адсорбера пришел в негодность. Необязательно менять всю банку — достаточно лишь одного клапана. После замены машина снова работает исправно, а резкие запахи больше не проникают в салон.

Плюсы и минусы инжекторного двигателя

Из плюсов можно отметить то, что инжектор имеет гораздо меньшее количество недостатков при работе, что особенно заметно при низкой температуре окружающей среды. Ещё один плюс — более высокая экономичность, отвечающая европейским нормам.

Но присутствуют и минусы:

• Инжектор требует бензин более высокого качества, нежели карбюратор;
• Регулярная промывка форсунок обязательна, иначе они засорятся так, что им не поможет ни промывка, ни чистка;
• Новые форсунки стоят достаточно дорого, учитывая нынешне экономические условия.
• При поломке ремонт будет длиться дольше, да и к тому же не каждый автолюбитель сможет починить двигатель самостоятельно

Если вы готовы покрывать возможные расходы, то инжектор будет более приемлемым вариантом по сравнению с карбюратором.

ВАЗ 2107 | Проверка и замена форсунок

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).

2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

3. Ослабьте хомуты и отсоедините шланги вентиляции картера. 4. . и продувки маслоотделителя.

5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону.

6. Ослабьте хомуты и отсоедините шланги подачи.

7. . и слива топлива.

8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.

9. Отсоедините от форсунок колодки моторного жгута.

10. Выверните два болта крепления.

11. . и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.

Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.

12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.

Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.

13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.

14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.

15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.

16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»).

17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца.

18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.

19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.

20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.

21. Установите новую форсунку в порядке, обратном снятию.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

• механическая с контактами — прерывателями;
• бесконтактная;
• управляемая электронным блоком (ЭБУ).

Схема контактного зажигания, установленная в первых моделях ВАЗ 2107

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

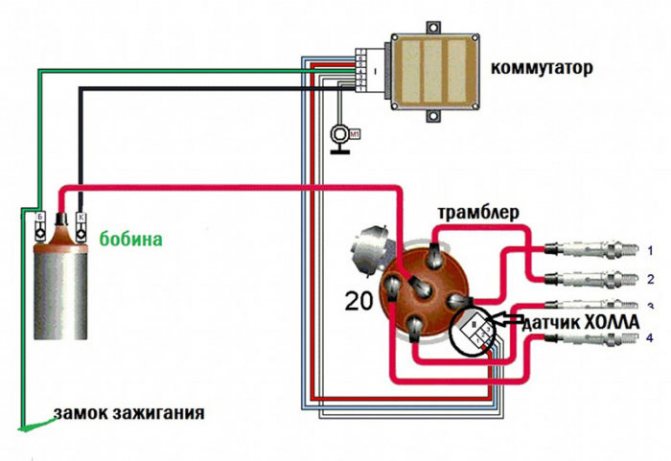

Схема бесконтактного зажигания семёрки с карбюратором

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Система зажигания ВАЗ 2107 с инжектором

Почему может не работать?

Контроллеры уровня топлива в баке часто ломаются, в результате чего владельцы авто сталкиваются с проблемами. Параметры на контрольном щитке отображаются неверно либо вообще отсутствуют. Все неполадки устройств можно условно разделить на механические и электрические.

В неисправностях электролинии все просто – проблемы являются следствием:

• окисления контактных элементов;
• выхода из строя предохранительных устройств;
• повреждения электролинии.

Канал AvtoTechLife на примере автомобиля Шевроле Нива предлагает узнать о нюансах диагностики электрической составляющей ДУТ.

Механические неполадки могут быть более серьезными:

1. Поломка в результате износа рабочих секторов потенциометра. Износ элементов происходит из-за контакта потенциометра с бегунком, поскольку последний регулярно перемещается по секторам. Если износ незначительный и на секторе есть только затертая полоска, то для ликвидации неполадки можно подогнуть бегунок. Это приведет к тому, что он будет контактировать с неизношенной частью сектора. Однако в случае если полоса износа широкая, это не даст результатов, потребуется замена контроллера.
2. Изгиб рычага устройства. Неисправность обычно происходит в результате снятия контроллера и дальнейшего его монтажа, при котором были допущены ошибки. В результате контроллер работает, но при демонстрации показаний будут выводиться неверные значения. Отклонение может быть серьезным.
3. Повреждение поплавка в результате нарушения герметичности. Неисправность приведет к попаданию горючего внутрь контроллера, поэтому устройство всегда будет располагаться на поверхности. Когда объем топлива в резервуаре увеличится, датчик будет погружаться в жидкость. Выводимые на приборной панели значения будут неверными.

Неполадки такого плана приведут к полному выходу из строя либо некорректному функционированию контроллера. Стрелка на контрольном щитке может дергаться во время работы либо указывать на пустой резервуар с горючим.

Если неполадки датчика уровня топлива связаны с механической составляющей, то целесообразно произвести полную замену устройства.

Признаки неполадок

Определить неисправность в работе контроллера можно посредством диагностики, для этого надо знать признаки проблемы:

1. На приборной панели стрелка индикатора постоянно колеблется.
2. Стрелка контроллера расположена в нулевой позиции при полном резервуаре. Это свидетельствует о том, что ограничитель хода устройства находится в неверном положении.
3. При активированном зажигании стрелка индикатора на приборной панели не двигается. Обычно этот признак свидетельствует о перегорании предохранительного устройства или проблемах с электроцепью.
4. Стрелка указателя дергается и всегда падает в нулевое положение. Причиной может быть некачественное соединение контактного элемента потенциометра с токосъемником. Если ремонт датчика производится самостоятельно, то выполняется диагностика целостности обмотки потенциометра.
5. Перестал работать световой индикатор, свидетельствующий о пониженном объеме горючего. Вероятная причина заключается в неполадках работы потенциометра.
6. Некорректные показания о заполненности резервуара с горючим.

О нюансах проверки стрелки указателя контроллера рассказал канал Автоэлектрика ВЧ.

Неисправности радиатора печки

Конструкция элемента и использование для их изготовления цветных металлов и сплавов обеспечивает высокую надежность, в нем ломаться нечему. Но неисправности у радиатора печки все же бывают.

1. засорение трубок, из-за чего пропускная способность теплообменника падает;
2. потеря герметичности из образования трещин.

В первом случае засорение сказывается на работе системы обогрева – разогретая охлаждающая жидкость не может нормально циркулировать в отопителе, а значит – и отдать тепло воздуху. Трещины — причина утечки антифриза, который стекает на пол в салоне. Образоваться они могут на составных элементах радиатора (бачках и трубках) и на трубопроводах, с помощью которых теплообменник соединяется с системой охлаждения двигателя. Течь может и краник перекрытия подачи антифриза.

Если печка не греет или на напольном коврике обнаружены следы антифриза, следует провести ревизию радиатора отопителя салона ВАЗ-2107, а сделать это можно только сняв деталь с авто.

Лада 2107 Кориандр › Бортжурнал › Шейвинг подкапотки «Clean look»

Всем привет, появилось немного времени чтобы выложить наконец то запись о своей последней доработке еще в начале Августа. Началось все с того, что мне не нравился беспорядок и грязь под капотом, особенно после суровой зимы в Ярославле, к весне все начало ржаветь, почему именно после Ярославля? потому что зимой поливают дороги реагентами, и весь снег который попадал в подкапотку, таял и оставлял свои следы в виде ржавчины.

С начало думал просто вымыть подкапотку и не парится, но меня это не устраивало и я решил сделать что то необычное.Облазив много форумов, я заметил что многие делают Шейвинг подкапотки, пересмотрев много вариантов, с убиранием расширительного бачка, или просто с убиранием проводки, в плоть до полного шейвинга с завариванием все отверстий и переноса тормозных элементов в салон, было решено сделать самый оптимальный для меня, с отдельным цветом от кузова, а именно бежевого. Приступил к разборке подкапотки, срубил место под аккумулятор, зачистив всю ржавчину до металла приступил к сварке ненужных отверстий, далее приступил к шпаклеванию, чтобы убрать все следы сварки и неровностей, а после следовала сборка и прокидывание проводки в крыльях, вся проводка помещена в гофру и прикреплена к самому верху арки, аккумулятор в багажник на место запаски в специально сваренное для него место, закрытого типа с вентиляцией на улицу, чтобы в салон не попадали его пары, после всей сборки и покраски некоторых элементов, запустил двигатель, проверил всю работоспособность электроники, и как не странно все работало как и должно.Для повседневной езды с капотом, пришлось оставить черепаху с нуливиком т.к капот с квадратным нулевиком не зарывается из за того что он выше чем черепаха, да и из за поднятой балки.Теперь подкапотка выглядит намного свежее чем была.

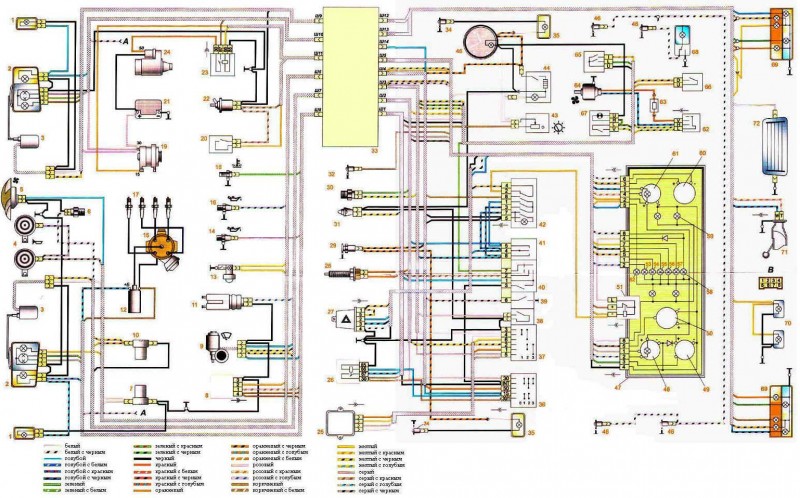

Особенности конструкции бортовой сети ВАЗ 2107

Управление топливным насосом и электровентилятором системы охлаждения. Батарея 12 вольт. Лампа освещения прикуривателя.
Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений.
Когда замыкаются и его контакты, питание подаётся на обмотки втягивающего устройства.
В таком случае нужно проверять ее подключение к системе электропроводки ВАЗ Для исправления этих неисправностей следует заменить предохранитель или очистить контакты.
Посредством высоковольтных проводов ток высокого напряжения передаётся с контактов крышки распределителя на свечи.

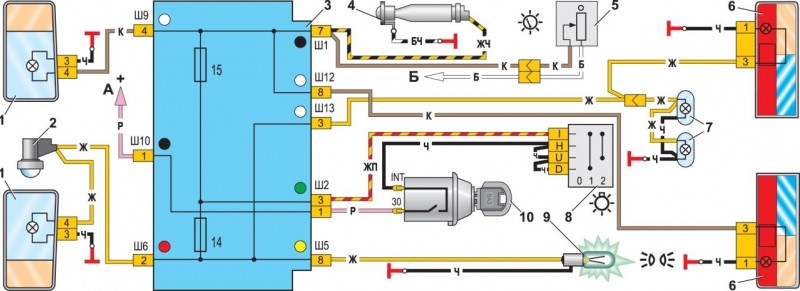

Фонари освещения номерного знака.
Совет: электропроводка для инжекторных модификаций продается отдельно. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.
ЭЛЕКТРОСХЕМА ВАЗ 2107 ПРЕД №11 ПОДСВЕТКА И ПИТАНИЕ СТОП СИГНАЛА

https://youtube.com/watch?v=sA4AXcvU1_4

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

• Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
• Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
• Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
• Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

• Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
• Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
• Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
• Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
• Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
• У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
• Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
• У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Меняем диафрагму топливного насоса

Замена диафрагмы не представляет сложностей, так как ремонт этой запчасти не производится. Последовательность действий такова:

• Очищаем Уайт – спиритом или бензином корпус устройства снаружи;
• Снимаем шланги, как подводящие, так и отводящие. Для предупреждения вытекания топлива в шланги можно вставить заглушки (например, болты М8)
• Теперь можно отверткой с крестовым шлицем отвернуть 6 винтов крепления верхнего корпуса и крышки к нижнему и разъединить их:
• Теперь нужно нажать на тарелку диафрагмы, повернуть шток, вытащить его из вилки балансира. После этого снимаем пружину:
• Теперь ключом на 8 отворачиваем гайку на штоке, и снимаем тарелку диафрагмы вместе с прокладкой. Диафрагма входит в состав ремонтного комплекта для бензонасоса, заменяем её, причем точно совмещаем все отверстия в диафрагмах, а затем затягиваем гайку на штоке.
• Сборка устройства делается в обратной последовательности.

В крайнем случае, можно заменить устройство целиком.

Для этого нужно только высокотемпературным герметиком хорошо промазать проставку между корпусом бензонасоса и блоком цилиндров, чтобы соблюсти герметичность.

Эти простые «хитрости» помогут вам сэкономить время, и провести более быструю диагностику неисправностей в системе питания ВАЗ 2107

Качество работы двигателя зависит от многих факторов, и чистота поступающего в камеры сгорания топлива, один из наиглавнейших. Для этого в топливных системах всех автомобилей встроены фильтры. Причём для разной степени очистки. Они так и называются – грубой и тонкой очистки топлива. А любой фильтр засоряется, требует замены. И автолюбителю полезно знать, как заменить топливный фильтр.

ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА ТОНКОЙ ОЧИСТКИ

Для того чтобы снять старый и установить новый топливный фильтр тонкой очистки на ВАЗ 2107, потребуются:

• плоская отвёртка;
• гаечный ключ на 8.

В работе также потребуется ветошь, чтобы избежать больших подтеканий бензина.

Сама процедура демонтажа будет несколько затяжной, так как придётся сначала снизить давление топлива в системе:

1. Откинуть назад сиденья заднего ряда в салоне.
2. Под ковролином найти люк бензобака.
3. Отвёрткой и ключами выкрутить все крепления на люке.
4. С корпуса бензонасоса отсоединить все подключённые провода.
5. Завести мотор, дать ему работать до тех пор, пока он не заглохнет из-за недостатка бензина.

Перед заменой фильтра тонкой очистки нужно сбросить давление в топливной системе ВАЗ

Далее алгоритм работы будет различаться — в зависимости от того, каким именно видом мотора укомплектована машина.

РЕГЛАМЕНТ РАБОТ ДЛЯ КАРБЮРАТОРНЫХ МОДЕЛЕЙ

После сброса давления в топливной системе можно начинать работы по снятию фильтра тонкой очистки с ВАЗ 2107:

1. Открыть капот.
2. Фильтрующий элемент располагается рядом с ёмкостью с тормозной жидкостью и оснащён двумя шлангами — на подачу и отвод топлива.
3. Отсоединить сначала подводящий шланг, затем отводящий. Неизменно появятся остатки топлива, поэтому рекомендуется сразу же подложить под фильтр ветошь или же заткнуть шланги подходящими по размеру болтами.
4. Изъять из системы старый фильтр.
5. На место его посадки установить новый, подключив шланги и убедившись в герметичности соединений.

ВИДЕО: ПОРЯДОК РАБОТЫ

То есть замена фильтра тонкой очистки не представляет особых сложностей и занимает не более 10 минут.

РЕГЛАМЕНТ РАБОТЫ ДЛЯ ИНЖЕКТОРНЫХ МОДЕЛЕЙ

Более современные модели ВАЗ 2107, оснащённые инжектором, комплектуются фильтром тонкой очистки, прикреплённым под кузовом автомобиля. Поэтому после сброса давления в системе необходимо загнать авто на яму или эстакаду, чтобы было удобнее подлезать под машину:

1. Корпус фильтра крепится к нижней балке автомобиля — его легко заметить, так как к устройству подходят два толстых шланга подачи топлива.
2. Обычной отвёрткой нужно будет ослабить крепления хомутов и снять корпус фильтра.
3. Подтекания остатков топлива из шлангов можно устранить затычками или ветошью.
4. На место старого фильтра установить новый, убедившись в целостности хомутов и шлангов.

ВИДЕО: ПОРЯДОК РАБОТЫ

Таким образом, и эта работа не составляет особого труда, единственное неудобство — потребуется подлезать под кузов.

ВАЗ 2107, как карбюратор, так и инжектор, легко поддаётся такой процедуре, как демонтаж и монтаж фильтров очистки топлива

Важно соблюдать все правила безопасности и тщательно закручивать все соединения, чтобы обеспечить качественную установку нового фильтра

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.

Прочитайте, может пригодится: Заменяем рапредвал и устанавливаем метки ГРМ на Ваз 2107 своими руками

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает. Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.
