Ремень безопасности

Составные элементы и их назначение

Крепеж

Зачастую точки крепления устанавливаются на элементах кузова. Дело в том, что тело человека в момент инерционного смещения вперед создает значительную нагрузку на ремень. Если точки будут вкручены в сиденье, то из-за сильной нагрузки конструкция может не выдержать и спинка подастся вместе с телом.

Замок

Замок обеспечивает разъемную точку крепежа. Работа замка очень проста – на язычке, расположенном на ремне, проделывается отверстие, а в замке используется штифт. При установке язычка штифт заходит в отверстие и обеспечивает надежную фиксацию. Для разъединения надо нажать на специальную клавишу замка, чтобы втянуть штифт и высвободить язычок.

Инерционные катушки

Она обеспечивает автоматическое сматывание ленты, чтобы он не мешал. Вытянуть обратно можно плавным движением. Но при попытке быстрого разматывания механизм блокирует катушку.

Плюсы

— при отстегивании лента сама сматывается

— катушка самостоятельно регулирует натяжку

— блокировка катушки при резком разматывании.

Минус

— блокировка катушки происходит не сразу, и длина ремня все же немного увеличивается, из-за чего туловище успевает набрать небольшое ускорение. А это повышает вероятность травмирования.

Ограничители

Торсион катушки

Ограничитель представляет собой торсион, который выступает в роли оси для катушки.

При столкновении катушка блокирует разматывание ремня, тело упирается в ремень, что создает нагрузку на ленту.

При достижении определенного усилия на лямке, торсион начинает скручиваться, проворачивая катушку и отматывая ремень. Из-за этого и происходит плавное гашение усилия на ремне.

Преднатяжители

Преднатяжители натягивают ремень еще до того, как тело начинает инерционное движение. То есть он предотвращает получение ускорения. Эти устройства работают на опережение и для этого используются датчики удара, применяемые в конструкции подушек безопасности.

Работают преднатяжители так: в момент удара при столкновении датчики регистрируют его и подают сигнал на блок управления. Тот в свою очередь задействует исполнительные механизмы, и они мгновенно натягивают ленту, исключая даже малейшее смещение тела вперед.

Преднатяжители бывают двух типов – пиропатронные и электроприводные.

Устройство и принцип трёхточечного ремня

Современный трёхточечный ремень увидел свет благодаря талантливому изобретателю Нильсу Болину, который работал в концерне Volvo. После многочисленных исследований он сделал вывод о том, что высшую степень безопасности можно достигнуть при использовании сразу двух лямок. Первая, наискось пересекая тело, фиксирует его, а вторая используется для фиксации в поясе. Так свет увидела V-образная конструкция с тремя точками, которая стала настоящей революцией. Сам изобретатель говорил, что нашёл лучший компромисс между эффективной защитой и комфортом. По версии германского патентного ведомства, трёхточечная конструкция вошла в восьмёрку самых полезных и ценных для человечества изобретений двадцатого века.

Как видно, у этого вида страховки большая история. Причём далеко не всегда она была радужной. Несмотря на многочисленные доказательства об их пользе, статистические данные и рекомендации специалистов сами водители пользовались ими с неохотой. Говорили, что чувствуют себя связанными. Их также не приветствовали производители автомобилей, утверждая, что они это лишние мучения и повышенные затраты. Однако факт остаётся фактом. Это признанное средство, которое является обязательным, и пренебрежение им ведёт как минимум к штрафу за ремни безопасности, не говоря уже о рисках для жизни и здоровья.

Современная конструкция – это лента из прочного полиэстера, способного выдерживать большие нагрузки на разрыв. Она изготовлена в виде лямки с регулируемыми и нерегулируемыми точками крепления.

Каждая конструкция имеет катушку с инерционным механизмом, преднатяжитель и ограничитель

Отдельное внимание заслуживает замок ремня безопасности, конструкция которого как всё талантливое очень проста. Он позволяет быстро застёгивать, надёжно удерживать и так же быстро освобождать крепление

Втягивающее устройство представляет собой храповый механизм, а аварийную блокировку обеспечивает специальный чувствительный элемент, основой которого, как правило, является обычный шарик из металла. Когда он начинает перемещаться, катушка фиксируется специальной системой рычагов. Основная нагрузка при этом приходится на болты крепления. Поэтому их изготавливают из особо твёрдого сплава и крепят непосредственно к каркасу авто.

Интересна система, отвечающая за натяжение лямки. Работу её обеспечивает маховик, который закреплен на оси катушки. Фактически механизм представляет собой диск, обеспечивающий плавность хода. Однако если вдруг случается рывок, то диск начинает преодолевать силу трения, и одновременно возникает большая нагрузка на винтовую поверхность. В итоге диск смещается и храповик блокируется. Другими словами, при фронтальном ударе или резком торможении передние ремни безопасности исключают удары водителя и пассажира о лобовое стекло и переднюю панель. Часто можно слышать вопрос о том, какой ремень безопасности самый эффективный на больших скоростях. Надо понимать, что любое устройство имеет предел эффективности. Многочисленные опыты и проверки на специальных стендах дают специалистам право утверждать, что на скоростях более 200 км/ч от любого штатного ремня, даже самого прочного, толку будет ноль. Если, конечно, он не является специальной конструкцией, которая используется в гоночных болидах.

Эксперты утверждают, что применение таких конструкцийснижает риск получения травм при лобовом столкновении более чем в 2 раза, при боковом ударе – в 1.8 раз, а при переворачивании авто в целых 5 раз. В пользу спокойной, не экстремальной езды говорят также следующие выкладки. При лобовом столкновении находящиеся в салоне получают такие же травмы, как при падении с высоты на твёрдую поверхность. Причём чем выше скорость встречи с препятствием, тем степень травм больше. Например, при скорости 40 км/ч – высота составляет более 6 метров, при 60 км/ч – она уже составит 14 метров, а при 80 км/ч – вырастет до 25 метров. По данным исследований штатные ремни безопасности снижают вероятность смерти при ДТП на 50% и уменьшают риск травмирования на 65%.

Монтаж

1. Снять подголовники заднего сиденья

2. Потянуть правую петлю привода замка подушки заднего сиденья, откинуть правую подушку. Потянуть левую петлю привода замка подушки заднего сиденья, откинуть левую подушку.

3. Нажать на рукоятку привода замка правой спинки заднего сиденья и наклонить спинку.

4. Отвернуть четыре гайки петель крепления правой спинки заднего сиденья, снять правую спинку (ключ 10 торцовый). Повторить п. 3 и 4 с левой спинкой. Снять полку багажника и коврик багажника.

5. Отвернуть восемь винтов крепления обивки багажника правой и левой (отвертка крестообразная).

6. Для ВАЗ-2112: отвернуть фиксатор полки.

7. Для ВАЗ-2112: отвернуть нижний винт крепления полки.

8. Освободить опорные чашки пружин задней подвески и кронштейны крепления спинки заднего сиденья от обивки багажника.

9. Отвернуть фиксаторы замков спинки заднего сиденья (ключ гаечный 19).

10. Отвернуть болты крепления кронштейнов замков задних ремней безопасности (головка сменная 17, вороток).

11. Завести усилитель кузова в салон, совместить отверстия усилителя с отверстиями на кронштейнах крепления спинки сиденья и с отверстиями для крепления замков ремней безопасности.

12. Наживить фиксаторы (из комплекта поставки) замков спинки заднего сиденья с пружинной стопорной шайбой и штатной шайбой.

13. Наживить болты крепления кронштейнов замков задних ремней безопасности в сборе с кронштейнами (в том числе два болта из комплекта поставки).

14. Установить спинки заднего сиденья. Затянуть гайки крепления кронштейна со стороны багажника (ключ торцовый 10).

15. Затянуть гайки крепления кронштейна со стороны салона (ключ торцовый 10).

16. Затянуть 4 болта крепления поперечины усилителя (ключ гаечный 17).

17. Отрегулировать положение фиксаторов замков спинки заднего сиденья так, чтобы спинки легко фиксировались и откидывались.

18. При необходимости ослабить две контргайки и произвести регулировку поперечины усилителя регулировочной муфтой (ключи гаечные 27 и 24).

19. Затянуть фиксаторы замков спинки заднего сиденья и наживить контргайку из комплекта поставки (ключ гаечный 19).

20. Затянуть контргайку фиксатора спинки сиденья (головка сменная 17, вороток).

21. Затянуть болты крепления задних ремней безопасности и нижних кронштейнов 3 усилителя (головка сменная 17, вороток).

22. Через отверстия в боковых кронштейнах усилителя просверлить (по месту) отверстия в кронштейнах кузова (дрель, сверло диаметром 8 мм).

23. Установить в полученные отверстия болты с шайбами пружинными и наживить гайки (болты, шайбы и гайки из комплекта поставки)

24. Затянуть контрольные болты (ключ гаечный 13, головка сменная 13, вороток).

25. Затянуть контргайки регулировочной муфты (ключи гаечные 24 и 27).

26. Для ВАЗ-2112: подрезать ребро жесткости полки (ножовка).

27. Вид обрезанной полки.

28. Закрыть обивкой багажника опорные чашки пружин подвески, при необходимости подрезать обивку (отвертка крестообразная, нож).

29. Установить коврик багажника (при необходимости подрезать коврик) (нож технологический). Установить полку багажника. Установить подушки заднего сиденья.

30. Для транспортировки крупногабаритного груза, отвернуть четыре болта, снять поперечину (ключи гаечные 24 и 27, головка сменная 13, ключ трещоточный).

2001—2019 «ТехноМастер» и «Полк» — зарегистрированные торговые марки ООО «ТехноМастер»

Виды ремней безопасности

Потенциальная заинтересованность в первых прототипах этого устройства разбудила конструкторов и инженеров, которые начали потихоньку усовершенствовать первые модели ремней, но были ещё далеки от совершенства. Результатом многолетней истории создания и модификации к нам пришло несколько типов этого устройства, каждые из которых имеют как свои плюсы, так и свои минусы. Вот некоторые из них:

1. Двухточечные ремни безопасности (иногда можно встретить название «поясные») – наиболее устаревший из всех ныне существующих типов ремней безопасности. Однако, встретить его можно не только на устаревших моделях авто, но и на современной автопродукции. Как правило, их применяют для оборудования задних сидений, в особенности места посередине. Располагается он на талии, и крепится обычно справа на лево. Имеет достаточный перечень неудобств при использовании, и не предоставляет гарантию удержания пассажира в неподвижном положении во время аварии. Кроме автомобилей, поясные ремни безопасности можно встретить в общественном транспорте или самолётах.
2. Трехточечные ремни безопасности (встречаются под названием «диагонально-поясные») – конструкция этих ремней безопасности очень популярна автомобильными производителями, и представляя в голове ремень безопасности, вы скорее всего подразумеваете именно этот тип. Его основные характеристики заключаются в оригинальном расположении в форме буквы V, поэтому ремень распределяет нагрузку равномерно по всему ободу. Подобный тип 3-х точечных ремней считается универсальным ремнем безопасности, так как подходит ко всем сиденьям, как на переднем пассажирском ряду, так и сзади.
3. Четырехточечные ремни безопасности – на серийных автомобилях подобное устройство встретить довольно проблематично. Как правило, такие виды ремней безопасности применяются при оборудовании спецтранспорта, спортивных автомобилей, или внедорожников. Принцип действия 4 точечного ремня, исходит из названия: к сиденью, такой ремень крепится в четырёх точках, которые удерживают тело от возможных опрокидываний и сильных ударов.
4. Пятиточечные ремни безопасности – узкоспециализированный тип пассивной безопасности, которым оборудуют специальные сиденья в дорогостоящих суперкарах, или же детские сиденья. В состав 5 точечного ремня безопасности входит набор из двух поясных перпендикулярных ремней, которые берут начало от плеча, а также одном дополнительном, располагающемся между ног.

Современные разработки производителей, позволяют обеспечить ремни безопасности дополнительной надувной системой, которая снизит риск от возможных повреждений за счет инерции пассажира.

Эволюция ремня

Инерционные трехточечные ремни безопасности, пришедшие на смену статическим в 70-х годах, стали прорывом в области безопасности. Они не только поправили статистику смертности и травматизма в ДТП, но и увеличили число пристегивающихся практически в два раза. Ведь отпала нужда регулировать ремень при посадке в автомобиль. Сел, пристегнулся, а инерционная катушка сама забирает излишки. Конструкция такова, что в случае аварии, шариковый или маятниковый механизм катушки фиксирует ленту и не дает ей разматываться, тем самым надежно удерживая тело. Устройство катушки инерционного ремня блокирует ленту при опрокидывании автомобиля, в случае крена или заноса, а так же при резком торможении. Казалось бы, трехточечные ремни безопасности идеальны в плане безопасности, но как и любое другое, имеет существенный недостаток.

Это опоздание в срабатывании, а при аварии, когда счет идет на доли секунд, эта задержка может быть опасной. В зимний период, когда человек одет в большое количество одежды, устройство создает то опасное пространство между ремнем и телом, вследствие чего, тело успевает набрать нешуточную скорость. Поэтому следующим этапов в развитии стали системы, срабатывающие на опережение.

Общий принцип работы

После того, как водитель разместился в сиденье автомобиля, необходимо плавно потянуть ремень до необходимой длины, направляя металлический язычок в отверстие замка.

Услышав характерный звук защёлки, можно отпустить ремень, давая возможность инерционной катушке убрать лишнюю длину.

Если конструкция оборудована преднатяжителями, то в экстренной ситуации именно они начинают свою работу:

• при столкновении, расположенные в носовой части автомобиля датчики, передадут соответствующую информацию в бортовой компьютер, который активирует работу преднатяжителей для натяжения лямки;
• по мере роста нагрузки в работу включается торсион, последовательно увеличивая длину лямки для гашения ускорения.

Если в конструкции не предусматривает наличие рассматриваемого элемента, то их задачу выполняет катушка совместно с торсионом.

labavto.com

Возможные проблемы:

• ремень клинит, не хочет выходить из паза, как при резком выдергивании, так и при попытках достать его медленно;
• катушка заторможено подает лямку, не выдает ее вовсе или же не может разместить ее в выделенном для этого технологическом пространстве;
• появляются проблемы с выдачей ремня из места его посадки, особенно при отрицательных температурах воздуха;
• замок не держит лямки.

Чаще всего причинами поломки служат механические дефекты, которые легко исправить своими силами. Однако стоит учитывать, что производитель категорически не рекомендует чинить элементы системы защиты водителя/пассажиров вне сервисных центров. Дилетантский ремонт может стать причиной ухудшения функционала ремня, невыполнения им своих задач в критической ситуации на дороге.

Диагностика ремня

Если в процессе использования ремня безопасности в машинах ВАЗ водитель почувствовал неладное, нужно проверить качество работы устройства. Что для этого необходимо?

• Убедиться, что ремень подается правильно. Нужно проверить не перекручен ли он изначально. Если лента идет неровно, она вполне может заклинивать.
• Вытащите ремень полностью, распрямите и отпустите, проверяя, чтобы он полностью собрался. Если этого не произошло, нужно проверить состояние ленты, блокиратора, возможно нужно вычистить мусор или инородные тела, мешающие ремню работать как следует.
• Посмотрите крепежи. Ремень должны быть плотно зафиксирован. В машинах ВАЗ-2110 частой проблемой является ржавление мест крепления ремня к кузову. Если следы коррозии уже есть, нужно их тщательно зачистить или заменить пораженные ржавчиной сегменты.

Грязный ремень можно постирать мыльной водой. Если очистить его с помощью данного средства не удается, можно попробовать более агрессивные чистящие вещества или полностью заменить этот компонент, т.к. излишняя загрязненность не лучшим образом скажется на функциональности и безопасности ремня.

Когда нужно обязательно поменять ремень безопасности на ВАЗ-2110

Замену элемента безопасности рекомендуют проводить:

• Если разорваны нити, есть проблемы с тесьмой, деформированы петли по краю ремня или есть разрезы/дыры на ленте.
• При слабой фиксации или, наоборот, сильной блокировке пряжки ремня, при отказе кнопки разблокировки, если на пряжке появились заметные дефекты или трещины, а также когда не получается достать ремень без сверхусилий.

Чтобы не пропустить момент, когда ремень утратит свою функциональность, нужно периодически проверять его целостность и исправную работу.

Демонтаж и ремонт ремня

Полностью снимать ремень безопасности чревато его выходом из строя. Желательно, чтобы эту работу проводили в специальных сервисных центрах. Очередность работы будет примерно следующая:

Убирается катушка безопасности. Для этого сиденья перемещают вперед до упора и опускают спинки.
Если разборка будет начата со стороны пружины, нужно проводить ее очень аккуратно, т.к. данная запчасть может сильно порезать руки.
Крышка снимается только в горизонтальном положении

Необходимо вынуть 4 пистона (осторожно, чтобы не выпало содержимое коробки).

• Чтобы подобраться к храповику, надо разобрать катушку. Тут тоже нужна аккуратность, чтобы случайно не деформировать ее. У храповика будет прямоугольная конструкция с лапкой. Технологический шарик является главным компонентом блокировки ремня, которая производится при изменении угла наклона блока катушки.
• Затем стоит проверить детали, которые трутся друг о друга. Между ними чаще всего образуется комок смазки, который желательно убрать. Часто именно этот сгусток мешает исправной работе конструкции.
• Когда система разобрана, нужно обработать все механизмы свежими смазками. Желательно выбирать средства, выдерживающие низкие температуры.
• Чтобы ремни лучше вытягивались и собирались, можно подправить медную лапку, которая взаимодействует с металлическим шариком. Как правило, в этих изделиях шарик через некоторое время разгибает лапку, снижая эффективность системы безопасности. Слегка подогнув ее обратно, получится усилить продуктивность конструкции. После этого нужно убедиться, что катушка не перестала срабатывать при наклонах.

Если основная часть деталей имеет следы потертостей и сильного износа, лучше не менять каждую деталь, а заменить весь модуль в сборе.

Как автолюбитель поймет, что замок клинит?

Способы распознавания проблемы:

• На разных марках машин производитель предусмотрел разнообразные варианты предупреждения водителя о наличии возникшего дефекта. В отдельных ситуациях сработает звуковая сигнализация.
• В автомобилях, оборудованных бортовыми компьютерами, загорается индикатор на бортовом компьютере.
• На рынке есть модели, в которых будет слышен щелчок, не характерный для системы безопасности. Это также может служить сигналом неисправности.

Предусмотрительный автомобилист всегда возит с собой инструменты для диагностики. В частности, распознать поломки различной этиологии поможет сканер.

Как снять ремень

Процедура демонтажа не сложная, по силам даже начинающим автовладельцам. При наличии подробного описания процесса снять приспособление можно самостоятельно в собственном гараже.

Что потребуется

Необходимо заготовить минимальный набор инструментов. Для проведения демонтажа потребуются:

• ключ на 17;
• TORX T30;
• отвертка с плоским жалом;
• крестообразная отвертка.

Пошаговые действия

Прежде чем приступать к ремонту, нужно обеспечить свободный доступ к креплениям. Для этого снимают декоративные накладки, которые прикрывают болты крепежа. В зависимости от типа автомобиля крепежный болт может быть скрыт:

• декоративными накладками (поддевается отверткой с плоским жалом, снимается);
• мягкой крышкой (полностью не снимается, перемещается вверх);
• пластиковыми заглушками (снимают при помощи отвертки).

Процесс демонтажа на задних и передних сидениях немного отличается.

Задние

Для снятия устройств с задних сидений нужно:

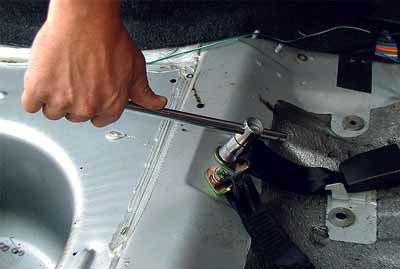

1. Открутить нижний крепежный болт. Он расположен под ногами пассажиров, около порога.
2. Демонтировать верхнюю часть крепления, вывинтив болт, расположенный над пассажирским сидением около окна.
3. Освободить крепление инерционной катушки, расположенное в багажнике под боковым подиумом.
4. Снять катушку, протянуть нижнюю сторону лямки через специальную щель в подиуме.
5. Открутить фиксаторы, расположенные под задним сиденьем.

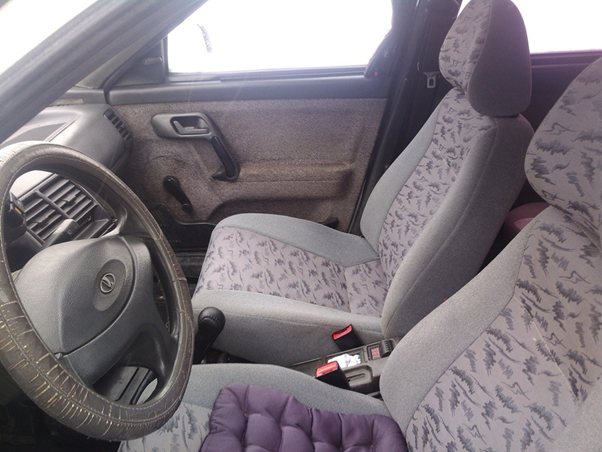

Передние

Перед началом работ спереди перевести переднее сиденье в максимально переднее положение и откинуть спинку на руль. Это обеспечит свободный доступ к креплениям. Для снятия переднего устройства нужно:

открутить верхний болт, вытащить его вместе с кронштейном и втулкой;

• снять обшивку средней стойки;
• пропустить ремень безопасности через специальное отверстие на стойке;
• открутить нижнее крепление;
• снять катушку;

убрать ремень.

Виды и их особенности

При этом разница между разными видами сводится только к количеству точек крепления. Но от этого параметра достаточно сильно зависит травмобезопасность.

В целом, ремни безопасности по количеству точек крепления делятся на:

• двух-;
• трех-;
• четырех-;
• пяти-;
• шеститочечные.

Отметим, что помимо травмобезопасности ремней учитывается также и удобство их пользования, поэтому не всегда большее количество точек – лучший вариант.

Двухточечные ремни

Двухточечные – первый вариант, который массово стал использоваться на авто. Но этот тип – самый малоэффективный в плане безопасности.

На автотранспорте применялось две вариации – поясной и грудной. В первом случае ремень проходил поперечно сиденью в поясной зоне. Одна из точек крепления находилась возле порога или внизу на боковой стойке, вторая же устанавливалась между сиденьями на центральном тоннеле, и она включала в себя замок. Этот вариант плох тем, что лямка удерживала только нижнюю часть туловища, а верхняя же в случае удара из-за инерции сильно подавалась вперед, то есть травмы от ударов о переднюю панель и руль были гарантированы.

Грудной вариант двухточечного ремня проходил диагонально по грудной клетке. Такую укладку лямки обеспечивало верхнее расположение точки крепления на боковой стойке. Крепежная точка с замком оставалась на прежнем месте – между сиденьями. В этом варианте верхняя часть туловища при ДТП удерживалась, но из-за отсутствия нижней фиксации существовала вероятность «подныривания» тела под ремень, что опять же наносило серьезные травмы.

Трехточечный тип

Ремни безопасности с тремя точками крепления – один из самых оптимальных вариантов для использования, поскольку они обеспечивают должную фиксацию тела и достаточно удобны в пользовании.

Фиксация лямки в этом типе осуществляется в трех точках – верхней и нижней на боковой стойке и с замком – на центральном тоннеле. Одна из точек на стойке – концевая для лямки (к ней крепиться конец), вторая же оснащается катушкой для сматывания ремня. Что касается язычка, которым ремень фиксируется в замке, то он – подвижен и может перемещаться вдоль лямки.

После протяжки лямки и фиксации ее в замке, одна часть ее располагается диагонально и проходит по грудной клетке, а вторая – поперечно в поясничной зоне. То есть, трехточечный тип совмещает в себе одновременно оба варианта двухточечной версии.

Такое расположение ленты обеспечивает удержание верхней части тела и исключает вероятность «подныривания». Также он удобен в использовании, поскольку для укладки достаточно лишь потянуть ремень и зафиксировать его только в одной точке – с замком.

Конструкция с четырьмя точками

Ремни с четырьмя точками крепления используется по большей части на спортивных автомобилях. Распространение на массовых моделях они не получили из-за неудобства использования.

Примечательно, что точки крепления в этом варианте могут быть разными. Один из вариантов – две вертикальные лямки со статичным неразъемным креплением и одна разъединяющаяся – в поясничной зоне. Особенность этой версии заключается в том, что вертикальные ремни крепятся не к элементам кузова, а непосредственно к сиденью.

Неудобство посадки заключено в том, что сначала необходимо накинуть на плечи вертикальные ленты (по типу надевания рюкзака), а после протянуть и зафиксировать поясничный ремень.

Второй вариант отличается тем, что вертикальные лямки – не статичны и могут отсоединяться. Но для этого на их концах имеются фиксирующие язычки и устанавливаются они на специальный дополнительный замок, расположенный на поясничном ремне.

Пяти- и шеститочечные виды

Пятиточечный вариант также применяется на спортивных авто. Дополнительно она нашел применение в детских автокреслах. По сути, этот тот же самый четырехточечный ремень, но у него имеется еще одна лямка. Тянется она снизу сиденья, укладывается между ног и фиксируется в замке, который используется для крепления вертикальных ремней. Этот вариант обеспечивает надежное удержание тела и улучшенное распределение нагрузки по ремню.

Отличие шеститочечного вида заключается в том, что снизу сиденья у него идет не один, а два ремня. Фиксация тела в пяти- и шеститочечных типах ремней безопасности – очень надежная, что снижает вероятность получения травм. Но вместе с тем, они очень неудобны, поскольку пассажиру приходится сначала протянуть поясничную лямку, затем зафиксировать вертикальные, а после еще и закрепить один или два нижних. Поэтому такие типы ремней на моделях массового производства не используются.
