3 варианта ремонта ремня безопасности
Содержание:
- Немного статистики
- Основные причины поломки
- Немного статистики
- Устройства удлинения и амортизации в ремнях безопасности автомобилей. Краткая характеристика применения
- Как они работают
- Конструкция и принцип работы ремня безопасности автомобиля
- Ответственность при ДТП с непристегнутым человеком
- Как вытянуть ремень безопасности из катушки
- Что значит заклинивающий ремень?
- Замена пружины
- Автокресло: крепление и установка
- Плюсы и минусы разных ремней безопасности
- Конструкция и принцип работы
- Способ 1
- Устройство и принцип трёхточечного ремня
- Особенности штрафных мер
- Что значит заклинивающий ремень?
Немного статистики
Транспортные средства постоянно улучшаются с помощью ремней безопасности, причем 70,1% водителей утверждают, что их автомобиль оснащен передними и задними ремнями.
Доля водителей, которые используют ремни, по-прежнему низкая (менее трех четвертей на шоссе и около двух третей на других дорогах), увеличившись с 39,8% до 46,6% в условиях города
Очевидно, что водители недостаточно осведомлены о важности ремней, особенно на более низких скоростях; многие используют их только на скоростных дорогах. Результаты опроса соответствуют результатам систематического наблюдения. Контроль в этом отношении по-прежнему остается неизменным, так как в году более 90% респондентов заявили, что за последние три года не было санкций за то, что не использовали пояс
Группа водителей, которые всегда используют ремень безопасности, не отличается по своей возрастной структуре, а показатели вождения такие же, как и в общей выборке, но более высокая доля женщин (43,7% и 36,1% женщин в целом группе).
Основные причины поломки
Если в автомобиле не вытягивается ремень безопасности, значит он заклинил. Чтобы устранить неисправность, нужно разобраться в том, как работает механизм. Скорее всего, вышел из строя блокиратор. Внутри находится чувствительный элемент в виде шарика, который осуществляет блокировку. Он передвигается рычажками, входит в зацепление с шестеренками. Если он втягивается быстро, то маховик сильнее воздействует на винтовую поверхность и блокирует шарик.
Когда замок заклинивает – не помогает даже медленное вытягивание ремня. Разберем возможные причины поломок.
- Чаще всего ремень не вытягивается из-за большого износа системы блокировки. Это связано с выходом из строя из-за износа некоторых деталей механизма. Хорошо, если такая неисправность обнаружена только во время пристегивания водителем. Опаснее, если катушка заклинивает во время движения автомобиля.
- Блокировка устройства в связи с дорожной аварией. Конструкция блокирующего устройства сделана таким образом, что при сильном ударе могут сработать пиропатроны, которые устанавливаются на некоторых моделях автомобилей. В этом случае замок полностью заклинивает, и разблокировать его нет возможности.
- Поломка некоторых деталей. Здесь выход только один – заменить дефектные детали или механизм в сборе.
Водителю может поступить сигнал о неисправности ремня безопасности. Вид сигнала зависит от модели транспортного средства: в виде горящей лампочки или звука.
Проблема с катушкой
Современные ремни безопасности оснащены специальной катушкой, на которую происходит намотка. Она имеет сложное устройство, позволяющее блокировать вытягивание ремня при резком рывке или дорожной аварии. Может возникнуть проблема с такой катушкой, если в ней износились детали, попала грязь, начала подклинивать, либо произошла поломка деталей.
В таких случаях необходимо срочно принимать меры, так как это угрожает опасности водителя и пассажиров во время движения. Неисправность можно устранить самостоятельно, если придерживаться определенных рекомендаций, о которых пойдет речь в следующих разделах. Но как проверить работоспособность и отсутствие проблем с катушкой до поездки на автомобиле? Для этого существуют свои методы.
Немного статистики
Транспортные средства постоянно улучшаются с помощью ремней безопасности, причем 70,1% водителей утверждают, что их автомобиль оснащен передними и задними ремнями.
Доля водителей, которые используют ремни, по-прежнему низкая (менее трех четвертей на шоссе и около двух третей на других дорогах), увеличившись с 39,8% до 46,6% в условиях города
Очевидно, что водители недостаточно осведомлены о важности ремней, особенно на более низких скоростях; многие используют их только на скоростных дорогах. Результаты опроса соответствуют результатам систематического наблюдения
Контроль в этом отношении по-прежнему остается неизменным, так как в году более 90% респондентов заявили, что за последние три года не было санкций за то, что не использовали пояс.
Группа водителей, которые всегда используют ремень безопасности, не отличается по своей возрастной структуре, а показатели вождения такие же, как и в общей выборке, но более высокая доля женщин (43,7% и 36,1% женщин в целом группе).
Устройства удлинения и амортизации в ремнях безопасности автомобилей. Краткая характеристика применения
Ежегодно на дорогах гибнет 30 тыс. россиян. Необходимость применения устройств удлинения и амортизации в ремнях безопасности можно подтвердить следующим примером.
В телевизионной программе «Разрушители мифов» (01/03/11, ТV3) эксперты провели показ ряда публичных испытаний автомобилей. Легковой автомобиль на скорости 80 км/час осуществил лобовое столкновение с препятствием. При этом перегрузка, зафиксированная в этом столкновении, достигла 58g. Передняя часть автомобиля была смята на величину, достигающую 1 м.
В данном случае возникает проблема применения в ремнях безопасности более эффективных технологий защиты человека от лобовых столкновений и многократных опрокидываний. Возникающие при этом перегрузки необходимо снизить многократно с использованием новейших технологий. Эти технологии могут быть реализованы устройствами удлинения и амортизации или комбинированными технологиями безопасности.
Устройства удлинения и амортизации ремня безопасности обеспечивают возможность снижения ударной и вибрационной нагрузки на человека и частично на аппаратуру, размещённых в автомобиле. Снижение ударной и вибрационной нагрузки достигается за счёт эффективного энергопоглощения, а также изменения направления векторов кинетической энергии, воздействующих на человека.
Простейшие технические решения устройств удлинения и амортизации ремней безопасности могут быть следующими.
Устройства удлинения ремня безопасности
Устройства удлинения ремня безопасности предназначены для снижения кинетической энергии человека и реализуют следующие циклы: удлинения и фиксации ремня в случае аварии с возможностью управления энергией воздействия на человека. Возможны к реализации также циклы повторного удлинения и амортизации.
Устройства удлинения, как правило, размещены в нижней части ремня безопасности и содержат устройства, обеспечивающие удлинение ремня при заданной динамической нагрузке на определённую длину. Этим удлинением снижается ударная нагрузка на человека.
Устройства удлинения ремня безопасности могут быть выполнены в виде:
зафиксированной петли в ленте ремня безопасности;
свободного конца ремня безопасности, закреплённого в устройстве фиксации;
дополнительного тросика, используемого в устройстве удлинения;
устройства перемещения вдоль ленты ремня безопасности;
устройства растяжения ремня безопасности;
устройства проскальзывания ремня безопасности.
Возможны также другие технические решения, используемые в устройствах удлинения, в которых происходит удлинение ремня безопасности на заданную длину.
Простейший пример технического решения устройства удлинения может быть следующим.
Петля ремня безопасности, скреплённая прошивочными нитями
В нижней части ремня безопасности размещена петля, скреплённая специальными прошивочными нитями. Снижение нагрузки на человека обеспечивается за счёт разрыва швов при определённой нагрузке. Тем самым снижается кинетическая энергия человека и соответственно травматизм при аварии автомобиля.
Основной недостаток — это защита человека только от однократной ударной нагрузки, например, при лобовом столкновении. В случаях многократных опрокидываний автомобиля защита человека минимальна. Вместе с тем, это простейшее техническое решение используется многими автопроизводителями.
Амортизация ремня безопасности
Осуществляется с помощью упругих элементов, размещённых в устройстве фиксации, что позволяет защищать человека и аппаратуру от продолжительных ударных и вибрационных нагрузок незначительной амплитуды при езде по пересеченной местности.
Устройства амортизации могут быть выполнены в виде простейших пружин или эластичного фрагмента ленты ремня безопасности. Амортизатор одной своей частью должен быть соединён с лентой ремня безопасности, а второй своей частью — с устройством фиксации в виде обычной защелки.
Как они работают
Прежде чем приступать к ремонту, важно разобраться, как же именно работают ремни безопасности, в чем их особенность и какие устройства вообще принимают участие в защите водителя и пассажиров
- Блокиратор катушки изготавливается на базе храпового механизма, который запирается чувствительным элементом. В его роли выступает маятник с полусфирической опорой. В некоторых случаях это шарик из металла, размещенный в сфере с большим диаметром.
- Маятник или шарик смещаются, при этом фиксируют за корпус храповую шестерню катушки через систему рычагов.
- На оси шестерни на винтовых шлицах располагается диск-маховик.
- При медленном затягивании лямок, диск благодаря трению вращается совместно с валом, но не запирает катушку.
- Если совершить рывок, диск будет сильнее давить на винтовую поверхность, действуя по инерции, преодолеет силу трения и заблокирует храповик, сдвинувшись по винтовым шлицам.
Статья в тему: Какой лучше термостат на ВАЗ 2114? Как его поменять своими руками (видео)
Проверка состояния
При движении водитель и его пассажиры в обязательно порядке должны быть пристегнуты ремнями безопасности.
Этот узел будет обеспечивать безопасность только в том случае, если им пользоваться. Проблема многих наших граждан заключается в том, что они пристегиваются не ради безопасности, а во избежание штрафов за нарушение ПДД. Потому многие просто накидывают ленту, не заводя ее в замок, создавая имитацию пристегнутого ремня для ГИБДД.
Вы всегда должны быть уверены в функционировании ваших ремней безопасности. Потому периодически рекомендуется их проверять.

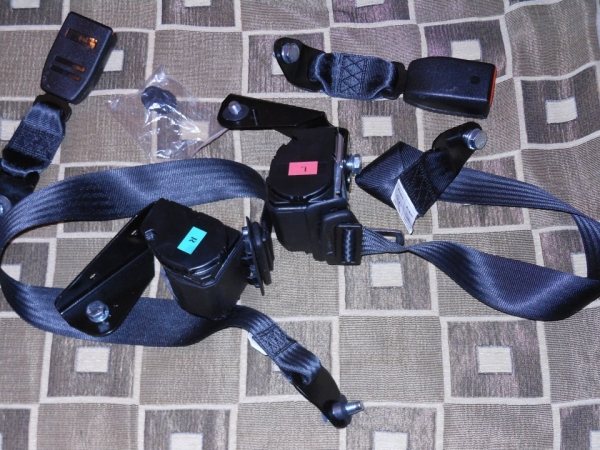

Новые ремни
Для этого есть несколько полезных рекомендаций.
- Проверьте, не перекручены ли ремни из-за неправильного их использования.
- При перекрученности ленты могут заедать, неправильно втягиваться.
- Вытяните ремень на всю длину, выправите и верните в исходное положение.
- Полностью извлеките ленту и отпустите, чтобы он самостоятельно собрался.
- Если при втягивании и вытягивании устройство заедает, проверьте состояние тесьмы, наличие грязи, смазки и прочих дефектов.
- Промывку можно осуществлять только с помощью слабого мыльного раствора. При невозможности промыть слабым раствором, ремень обязательно подлежит замене.
- Убедитесь в надежности и исправности мест крепления ремня. Все болты обязательно плотно затягиваются.
- Проверьте состояние креплений устройства к кузову. Иногда на ВАЗ 2110 на том участке появляются следы коррозии. Все пораженные коррозией элементы обязательно подлежат замене.
Когда требуется замена
Есть несколько ситуаций, при которых может потребоваться замена только ленты или всего устройства в сборе.
С этими ситуациями предлагаем вам ознакомиться в специальной таблице.
Что менять | Причины для замены |
Замена ремня | — На ленте разорвались или разлохматились нити — Петли разорвались на кромках ремня
— Тесьма изогнулась — Имеются надрезы или надрывы на ленте |
Замена устройства в сборе | — Пряжка ремня фиксируется достаточно слабо, есть подозрения в ненадежности — Кнопка для разблокировки не работает или плохо выполняет свои функции
— Пряжка не может отпустить ремень — На поверхности пряжки появились трещины — Чтобы освободить ремень, приходится прикладывать большее усилие |
Состояние устройства следует периодически проверять. Только там можно быть уверенным в том, что ваша безопасность под надежной защитой.
Конструкция и принцип работы ремня безопасности автомобиля
Ремни могут иметь несколько точек фиксации. Выделяют:
- двухточечные;
- трёхточечные;
- четырёхточечные;
- пятиточечные;
- шеститочечные.
Ключевая часть фиксатора прикрепляется к спинке, а первыми такую технологию разработали в компании Mercedes. На спорткарах используются ремни с четырьмя точками фиксации.
Нередко может произойти ситуация, когда он перестаёт работать корректным образом. Т.к. это важная часть пассивной безопасности, к ремонту нужно приступать своевременно, не откладывая этот процесс в долгий ящик.
Принцип работы ремня безопасности простой: при резком отклонении вперёд он фиксирует человека, а подушки не дают развиться серьёзным повреждениям.
Ответственность при ДТП с непристегнутым человеком
Есть еще очень интересный ролик на тему использования ремня безопасности:
Он наталкивает нас на вопрос об ответственности водителя за непристегнутого пассажира и себя. Речь идет, конечно, не о штрафе в размере 1 000 рублей. Водитель в ролике за причинение вреда пассажиру может получить в том числе и уголовное наказание.
Рассмотрим статью 264 уголовного кодекса (нарушение правил дорожного движения и эксплуатации транспортных средств):
наказывается ограничением свободы на срок до трех лет, либо принудительными работами на срок до двух лет с лишением права занимать определенные должности или заниматься определенной деятельностью на срок до трех лет или без такового, либо арестом на срок до шести месяцев, либо лишением свободы на срок до двух лет с лишением права занимать определенные должности или заниматься определенной деятельностью на срок до трех лет или без такового.
3. Деяние, предусмотренное частью первой настоящей статьи, повлекшее по неосторожности смерть человека, —
наказывается принудительными работами на срок до четырех лет с лишением права занимать определенные должности или заниматься определенной деятельностью на срок до трех лет либо лишением свободы на срок до пяти лет с лишением права занимать определенные должности или заниматься определенной деятельностью на срок до трех лет.
5. Деяние, предусмотренное частью первой настоящей статьи, повлекшее по неосторожности смерть двух или более лиц, —
наказывается принудительными работами на срок до пяти лет с лишением права занимать определенные должности или заниматься определенной деятельностью на срок до трех лет либо лишением свободы на срок до семи лет с лишением права занимать определенные должности или заниматься определенной деятельностью на срок до трех лет.
Размер наказания зависит от нескольких факторов:
- Получил ли пассажир тяжкий вред здоровью или погиб.
- Был ли водитель пьян, скрывался ли он с места ДТП.
Обратите внимание, статья 264 предусматривает ответственность только для водителя, который нарушил правила (об этом речь идет в части 1). Если нет нарушения ПДД, то не будет и наказания
Как вытянуть ремень безопасности из катушки
Когда все болты откручены, нужно правильно вытянуть ремень. Для этого нужно тянуть его, одновременно придерживая пальцем катушку. Чтобы вытянуть конец со стопором, необходимо потянуть посильнее.
Теперь необходимо аккуратно вытянуть ремешок из катушки, придерживая ее.
Вытягивание ремня безопасности из катушки

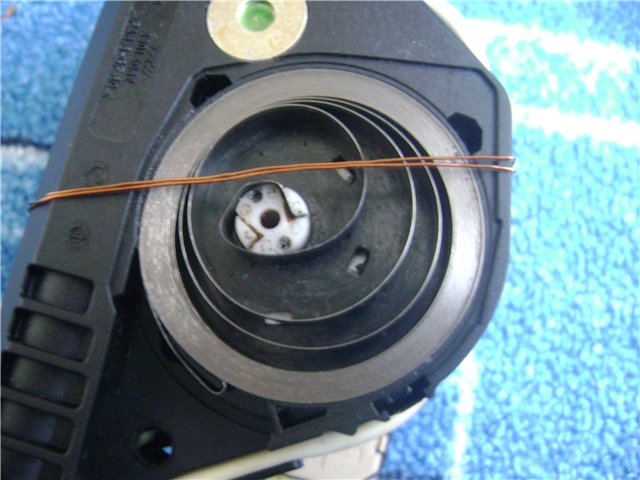

При этом нужно следить, чтобы не размоталась пружина. Для этого внутрь механизма ставится отвертка вместо стопора
Это очень важно, так как размотавшуюся пружину трудно поставить на место вручную
Стопор для катушки
Как вытянуть заклинивший ремень
Если при разборке не получается вытянуть ремешок, значит причина заключается в заклинивании механизма. В этом случае вытянуть его невозможно, ремень застревает и не двигается. Для решения проблемы достаточно использовать инструменты, которые есть в гараже у большинства автолюбителей.
Вначале потребуется открутить шурупы на нижней накладке средней дверной стойки (если шурупов на накладке нет, возможно, она просто держится на скобах/клипсах). После этого нужно снять накладку. Для этого ее достаточно приподнять и потянуть на себя. Далее нужно вытянуть ремень и застопорить механизм.
Снятие накладки центральной стойки
Следующим шагом необходимо выкрутить болт, за счет которого держится катушка. После откручивания ее можно будет легко снять.
Чтобы исключить случайное сматывание, ремешок закрепляют при помощи скрепки для бумаг. Катушку нужно потрясти, механизм должен затрястись
Важно запомнить, где он находится. Используя тонкую проволоку, важно выдавить выполненные из пластика пистоны
При снятии пистоны нужно придерживать, так как они могут упасть и потеряться.
Теперь можно шпицевой отверткой поддеть и снять крышку, расположенную со стороны механизма. Под крышкой должен находиться пластиковый короб с цилиндром, в середине которого находится металлический шарик. Здесь же будет закреплено коромысло блокировочного механизма. Короб нужно подцепить проволокой и вытащить.
Разобранная катушка ремня безопасности
Далее следует проверка
Важно проверить коромысло, которое должно свободно вращаться на оси. Если данный узел заедает, значит ось необходимо промыть и удалить забившуюся пыль
После проверки первичного механизма, нужно осмотреть основной. Он тоже находится под крышкой. Этот узел, выполненный из металла, находится под пластиковой шестерней. Вытащить шестерню из углубления можно без использования инструментов. В середине разъема должен находиться зубчатый эксцентрик.
После снимают скрепку с ремня, при этом придерживая его, чтобы предотвратить сматывание. Разъем основного механизма нужно очистить от загрязнений, которые часто вызывают заклинивание. Для этого его вначале аккуратно поливают бензином. Нужно взять катушку, одновременно придерживая направляющую. В это время правой рукой сматывать ремень, при этом стараясь стягивать его.
Необходимо сделать несколько резких рывков, чтобы механизм зафиксировался. После выполненных манипуляций ремень снова устанавливают на катушку. И снова его нужно несколько раз намотать, одновременно стягивая. Выполненные операции должны решить проблему с заклиниванием.
Подробнее и нагляднее о данном процессе в видео:
Возможные проблемы при снятии ремня и после него
Бывает, что водитель вытягивает ремень, а он совсем не стягивается. Скорее всего, причина вовсе не в неправильной установке узла. Наиболее часто такую проблему вызывает поломка находящейся внутри барабана пружины. Она является расходным материалом и легко заменяется.
Встречается и обратная ситуация, когда ремешок заклинивает и не вытягивается. Это означает, что сломался блокиратор внутреннего механизма. Подобные случаи часто происходят после ДТП. Тогда нужно следовать приведенной выше инструкции, в которой указано, что делать при заклинивании.
Если при снятии размоталась пружина, смотать ее обратно будет сложно. Но не обязательно сразу же менять ее на новую. Свернувшуюся пружину нужно намотать в том направлении, в которое направлена ее короткая часть.
Пружина в катушке
Что значит заклинивающий ремень?
Если ремень безопасности не вытягивается из гнезда установки — он, скорей всего, заклинил. Чтобы понять, что это значит, для начала следует разобраться в его принципе работы. Когда ремень не вытягивается, это свидетельствует о выходе из строя механизма-блокиратора или о том, что ремни были заклинены в результате ДТП. Но для начала рассмотрим принцип работы.

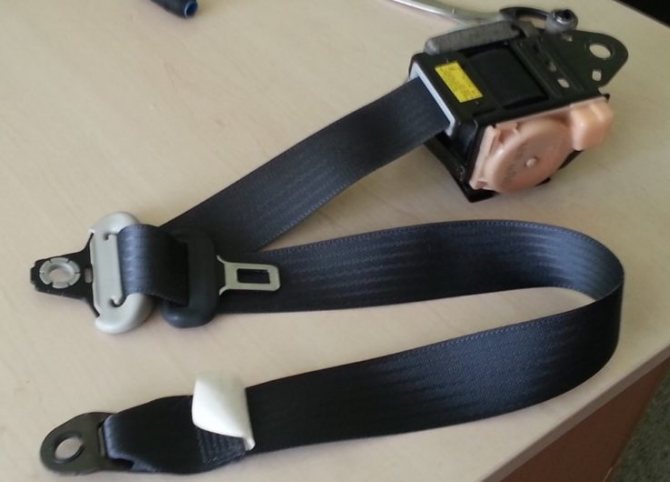

Ремень безопасности транспортного средства
Внутри устройства блокировки расположен чувствительный элемент, отвечающий непосредственно за блокирование, который выполнен в виде шарика. Этот шарик, перемещаясь через систему рычажков, цепляется за корпус шестеренки катушек. Если ремень сильно быстро втягивается, диск-маховичок катушки более сильно давит на винтовую поверхность, таким образом блокируя шарик.
В таких случаях ремешок не втягивается и его никак нельзя отключить. В таких случаях может не помочь даже попытка медленной защелки элемента — от просто заклинил и больше не втягивается, не работает.
Замена пружины
Со временем в процессе эксплуатации механизм ленты безопасности начинает подклинивать. Из-за данных проблем иногда зимой бывает трудно пристегнуться. Причиной такого явления может быть изношенная пружина.
Чтобы решить возникшую проблему, требуется действовать следующим образом:
- вначале с помощью головки на 16 открутить крепления и снять ремень безопасности;
- отсоединить коробку с лентой с пружиной внутри;
- максимально соблюдая технику безопасности, отверткой выдавить пластмассовые фиксаторы;
- открыть крышечку для смазки, придерживая саму пружину;
- произвести замену этого элемента;
- собрать конструкцию в обратной последовательности, предварительно затянув ремень безопасности.
Таким образом, решить проблему сматывания ленты можно простыми способами. Главное – правильно определить причину и принять своевременные меры.
Автокресло: крепление и установка
Помимо правильно настроенных ремней безопасности, детское автокресло должно иметь надежное крепление в автомобиле. Его можно осуществить несколькими способами:
- штатными трехточечными ремнями безопасности автомобиля;
- креплением Isofix;
- установкой дополнительной базы для автокресла, которая в свою очередь фиксируется штатными ремнями или креплением Isofix.
Крепление штатными ремнями безопасности является универсальным способом фиксации автокресла. Несмотря на удобство, этот метод имеет и свои недостатки – данная процедура несколько сложна и неудобна, к тому же имеется вероятность неправильной или недостаточно крепкой фиксации кресла. Иногда в ситуациях, касающихся автокресла групп 0 и 0+, штатных ремней может не хватить для его полного обхвата. В таком случае необходимо заменить штатные ремни в автосалоне на более длинные, не занимаясь собственноручным наращиванием длины ремня. Фиксация автокресла и ребенка штатными ремнями безопасности является необходимой для детей старше 3 лет (от 18 кг), так как не все автокресла старших групп имеют пятиточечный ремень безопасности.
Плюсы и минусы разных ремней безопасности
Двухточечные ремни безопасности пока еще можно встретить на заднем сидении некоторых автомобилей. Ими оборудовались устаревшие российские модели машин. Встречаются как поясные, так и плечевые варианты таких ремней.
Поясные выглядят как страховочные ремни в креслах самолетов. Они не стесняют движений, но могут стать причиной тяжелых травм позвоночника и даже привести к параличу.
Плечевые закрепляются диагонально. Верхняя точка располагается на центральной стойке боковой части салона. Нижняя представляет собой замок, установленный между пассажирским и водительским сидениями. Такой вид ремней недостаточно надежен, так как человек может «вынырнуть» из него при аварии.
Трехточечные ремни безопасности устанавливаются практически на всех современных автомобилях. V-образная диагонально-поясная конструкция способствует равномерному распределению энергии инерционного движения между частями торса.
Четырехточечными ремнями безопасности оборудуются спортивные модели авто, сидения которых имеют четыре точки крепления. Вместе с пяти- и шеститочечными они представляют группу наиболее надежных ремней безопасности, но не могут быть установлены на обычные автомобили из-за конструктивных особенностей.
Статические ремни безопасности не устанавливаются на современные модели автомобилей. Широкая лямка, составляющая основу такого ремня, представляет собой кусок синтетической ленты определенной длины, которая регулируется вручную. Такая конструкция не отвечает современным требованиям безопасности.
Динамические ремни безопасности оснащены специальным механизмом, который равномерно удлиняет их или сматывает при плавных движениях пассажира. При резком рывке происходит фиксация ремня, за счет чего тело человека плотно удерживается в сидении.
Механизм опережающих ремней тесно связан и работает в комплексе со всеми остальными системами безопасности машины. Электроника, которой оборудован автомобиль, на основании показаний датчиков заранее подтягивает страховочные ремни и надежно фиксирует их при возникновении опасных ситуаций. Если машина успешно минует опасность, ремни возвращаются в обычный режим работы. Этим наиболее передовым и надежным на сегодняшний день механизмом оснащаются самые современные автомобили.

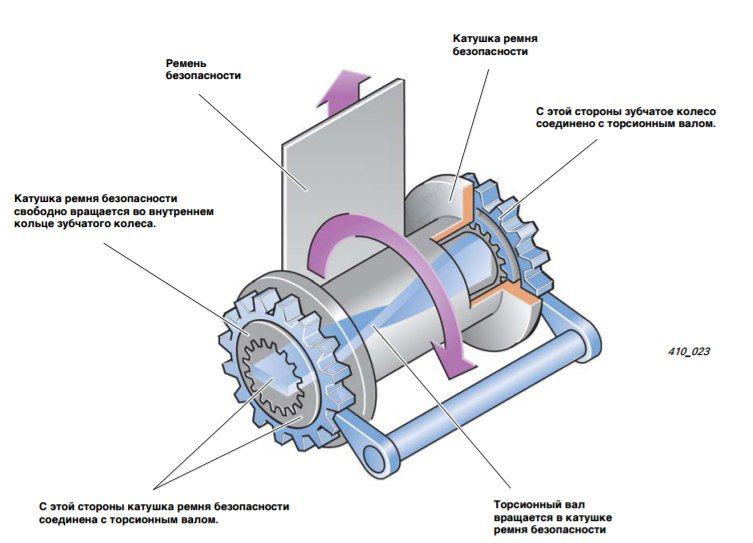

Конструкция и принцип работы
Устройство рассматриваемого защитного приспособления представлено втягивающей катушкой, замком и лентой. Для изготовления ленты используется материал повышенной прочности, данный элемент фиксируется к кузову в нескольких зонах следующим образом:
- в области специальной тяги с замком;
- на стойке;
- в области порога.
Основное предназначение замка, в свою очередь, заключается в запирании ремня. Данный элемент располагается возле сиденья. Подвижный язычок из прочного металла упрощает эксплуатацию ремня, он расположен непосредственно на ленте. На стойке кузова автомобиля можно обнаружить втягивающую катушку. Её цель заключается в принудительной смотке и размотке ленты. Конструкция втягивающей катушки предусматривает наличие инерционного механизма блокировки, за счёт которого в случае резкой остановки движение ленты стопорится и человек остаётся в фиксированном положении, не имея возможности отправиться в свободный полёт через лобовое стекло.
Принцип действия не представляет собой ничего сложного: в основе действия катушки с блокиратором лежит зубчатый механизм, вращающий её. Закрытие этого механизма происходит посредством маятника, он может иметь шариковую или сфероидную опору с рычажной системой.
Плавное разматывание ленты способствует вращению опоры наряду с шестерней катушки, тогда как резкое натяжение приводит к блокировке маховика.
Способ 1
Для начала следует выполнить демонтаж самого устройства ремня безопасности. Как правило, такая процедура не вызывает особых проблем. Но иногда для этого нужно демонтировать сидения. Итак, сделав это, можно извлечь сам ремешок с механизмом.
На фото показан механизм элемента. Вам нужно добраться до устройства пиропатрона. Именно этот механизм выполнил блокировку, поэтому работать нужно будет непосредственно с ним.
Теперь вы видите возвратную пружину на самом механизме. На ее корпусе вы можете увидеть небольшой разрез. В этот разрез необходимо вставить подходящую пластинку. Сделав это, устройство пружинки можно демонтировать, открутив винты, на которых она крепится. В некоторых случаях пружина может вылетать, поэтому откручивайте винты аккуратно
Осторожно снимите пружинку и положите ее отдельно, чтобы не потерять
Обратите внимание, в этот момент ремень демонтировать или скручивать ни в коем случае нельзя. Так вы можете нарушить его положение, в результате чего ремешок можно будет просто выкинуть.
Далее вы увидите оболочку пиропатрона, которая прикреплена к ремешку при помощи нескольких болтиков
Как правило, их не больше трех, но в зависимости от модели транспортного средства их количество может различаться
Открутите болтики при помощи ключа-звездочки и снимите пиропатрон.
Далее, крышку механизма, который сработал во время аварии, необходимо раскрутить. Данных механизм крепится к корпусу пиропатрона при помощи нескольких десятков винтов. В среднем их количество составляет 21. Обратите внимание: помимо того, что крышка держится на винтах, она также прикреплена при помощи слоя герметика. Поэтому для ее демонтажа можно также использовать отвертку.
Сняв крышку, вы сможете увидеть капроновую втулку, в которой установлены шесть медных обрезков. Именно эти кусочки проволоки и заклинили ту самую ось, которая заблокировала ремешок. Эти медные кусочки следует демонтировать. Как вы можете увидеть, сама капроновая втулка тоже деформирована. Однако, она вам еще потребуется для поддержания и центровки элемента, поэтому ее оставим.
Далее пластинку пиропатрона можно установить на место. Все болтики можно не прикручивать: достаточно будет нескольких в центре в по бокам, чтобы пластина держалась.
После этого сам механизм пиропатрона можно прикрутить обратно к корпусу ремешка. Здесь же помните о том, что перед установкой устройства с пружинкой ремешок следует немного подмотать руками. Три-четыре оборота будет вполне достаточно, поскольку пружина немного ослаблена. Именно для того, чтобы ее усилие было большим, механизм следует подмотать.
После этого необходимо осторожно установить пружинку на место. Затем следует прикрутить и демонтировать пластину, которые держала пружинку. На этом процесс разблокировки ремней безопасности после аварии можно считать оконченным. Попробуйте, как работает устройство. В некоторых случаях оно будет работать только в вертикальном положении, поэтому проверяйте работоспособность после установки.
Устройство и принцип трёхточечного ремня
Современный трёхточечный ремень увидел свет благодаря талантливому изобретателю Нильсу Болину, который работал в концерне Volvo. После многочисленных исследований он сделал вывод о том, что высшую степень безопасности можно достигнуть при использовании сразу двух лямок. Первая, наискось пересекая тело, фиксирует его, а вторая используется для фиксации в поясе. Так свет увидела V-образная конструкция с тремя точками, которая стала настоящей революцией. Сам изобретатель говорил, что нашёл лучший компромисс между эффективной защитой и комфортом. По версии германского патентного ведомства, трёхточечная конструкция вошла в восьмёрку самых полезных и ценных для человечества изобретений двадцатого века.
Как видно, у этого вида страховки большая история. Причём далеко не всегда она была радужной. Несмотря на многочисленные доказательства об их пользе, статистические данные и рекомендации специалистов сами водители пользовались ими с неохотой. Говорили, что чувствуют себя связанными. Их также не приветствовали производители автомобилей, утверждая, что они это лишние мучения и повышенные затраты. Однако факт остаётся фактом. Это признанное средство, которое является обязательным, и пренебрежение им ведёт как минимум к штрафу за ремни безопасности, не говоря уже о рисках для жизни и здоровья.
Современная конструкция – это лента из прочного полиэстера, способного выдерживать большие нагрузки на разрыв. Она изготовлена в виде лямки с регулируемыми и нерегулируемыми точками крепления.
Каждая конструкция имеет катушку с инерционным механизмом, преднатяжитель и ограничитель

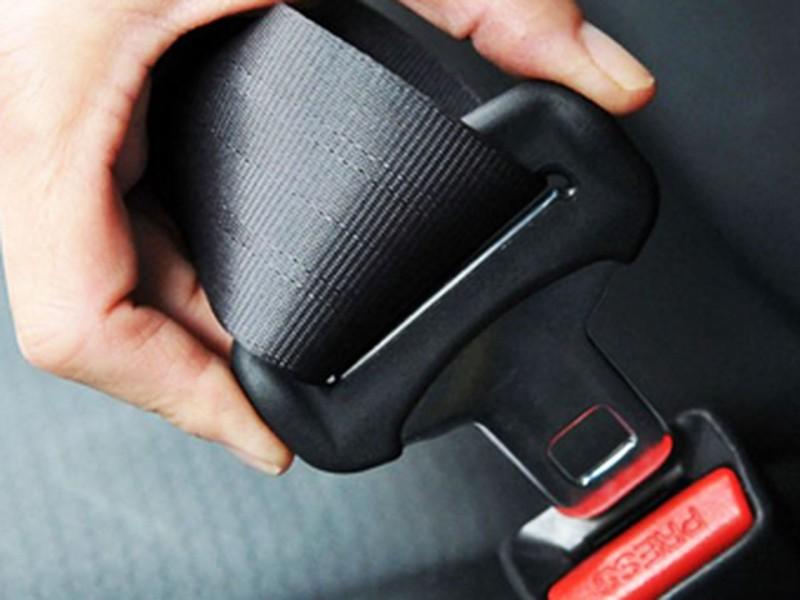

Отдельное внимание заслуживает замок ремня безопасности, конструкция которого как всё талантливое очень проста. Он позволяет быстро застёгивать, надёжно удерживать и так же быстро освобождать крепление
Втягивающее устройство представляет собой храповый механизм, а аварийную блокировку обеспечивает специальный чувствительный элемент, основой которого, как правило, является обычный шарик из металла. Когда он начинает перемещаться, катушка фиксируется специальной системой рычагов. Основная нагрузка при этом приходится на болты крепления. Поэтому их изготавливают из особо твёрдого сплава и крепят непосредственно к каркасу авто.
Интересна система, отвечающая за натяжение лямки. Работу её обеспечивает маховик, который закреплен на оси катушки. Фактически механизм представляет собой диск, обеспечивающий плавность хода. Однако если вдруг случается рывок, то диск начинает преодолевать силу трения, и одновременно возникает большая нагрузка на винтовую поверхность. В итоге диск смещается и храповик блокируется. Другими словами, при фронтальном ударе или резком торможении передние ремни безопасности исключают удары водителя и пассажира о лобовое стекло и переднюю панель. Часто можно слышать вопрос о том, какой ремень безопасности самый эффективный на больших скоростях. Надо понимать, что любое устройство имеет предел эффективности. Многочисленные опыты и проверки на специальных стендах дают специалистам право утверждать, что на скоростях более 200 км/ч от любого штатного ремня, даже самого прочного, толку будет ноль. Если, конечно, он не является специальной конструкцией, которая используется в гоночных болидах.
Эксперты утверждают, что применение таких конструкцийснижает риск получения травм при лобовом столкновении более чем в 2 раза, при боковом ударе – в 1.8 раз, а при переворачивании авто в целых 5 раз. В пользу спокойной, не экстремальной езды говорят также следующие выкладки. При лобовом столкновении находящиеся в салоне получают такие же травмы, как при падении с высоты на твёрдую поверхность. Причём чем выше скорость встречи с препятствием, тем степень травм больше. Например, при скорости 40 км/ч – высота составляет более 6 метров, при 60 км/ч – она уже составит 14 метров, а при 80 км/ч – вырастет до 25 метров. По данным исследований штатные ремни безопасности снижают вероятность смерти при ДТП на 50% и уменьшают риск травмирования на 65%.
Особенности штрафных мер
Обнаружив в салоне не пристегнутого пассажира, сотрудник ДПС выпишет штраф в двойном размере. Водитель тоже подвергнется этой же участи и будет наказан на 1 000 руб. За что, спросите вы, ведь автомобилист не виноват? На самом деле работники правоохранительных органов так не считают.
Согласно законодательству, в обязанность собственника авто (водителя) входит контроль состояния машины, в том числе, внутренних ее систем, своевременная замена ремня безопасности. Шофер может произвести оплату в 20-дневный срок, в таком случае штраф обойдется ему также в 500 руб
Особенное внимание предстоит уделить маленьким пассажирам и фиксаторам для их безопасной поездки
Что значит заклинивающий ремень?
Если ремень безопасности не вытягивается из гнезда установки — он, скорей всего, заклинил. Чтобы понять, что это значит, для начала следует разобраться в его принципе работы. Когда ремень не вытягивается, это свидетельствует о выходе из строя механизма-блокиратора или о том, что ремни были заклинены в результате ДТП. Но для начала рассмотрим принцип работы.
Ремень безопасности транспортного средства
Внутри устройства блокировки расположен чувствительный элемент, отвечающий непосредственно за блокирование, который выполнен в виде шарика. Этот шарик, перемещаясь через систему рычажков, цепляется за корпус шестеренки катушек. Если ремень сильно быстро втягивается, диск-маховичок катушки более сильно давит на винтовую поверхность, таким образом блокируя шарик.
В таких случаях ремешок не втягивается и его никак нельзя отключить. В таких случаях может не помочь даже попытка медленной защелки элемента — от просто заклинил и больше не втягивается, не работает.
