Двигатель змз 402

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.

Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

* — для двигателя ЗМЗ 4061.10** — для двигателя ЗМЗ 4063.10

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Преимущества и недостатки двигателя

Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.

К сильным сторонам семейства 405 относят:

1. наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
2. общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
3. применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
4. за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
5. применяется система доочистки масла.

Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.

При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.

Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:

1. степень сжатия составляет 9,4;
2. рабочий объём 2,4 литра;
3. крутящий момент достигает 211 Нм;
4. мотор выдаёт 152 лошадиные силы мощности.

С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.

Дополнение от 06.11.2014


Первый опыт эксплуатации — после первого же прогрева зазоры заметно увеличились. То ли наконечники не до конца были напрессованы,
то ли осуществилась первичная притирка. В общем повторная регулировка необходима вскоре после установки.
Шума стало объективно меньше, особенно после 3000 оборотов. Связываю это с тем, что в
старой схеме объём подаваемого масла ограничивался сечением канала и на высоких оборотах в паре штанга-коромысло было масляное
голодание, трение по суху и соответственно повышенный шум.

   Кроме того, интересные вещи выясняются, оказывается болты для штанг на 92й и 76й разные:
Штанги НО АИ-76

и
Штанги НО АИ-92:
.

Проведение тюнинга

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

• Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
• По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
• Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличение мощности двигателя

Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.

Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.

Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.

Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.

Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.

505 серия двигателей

ЗМЗ 505 – один из распространенных в пост советском пространстве движков.

Главной особенностью данного мотора стало то, что он был разработан и выпущен во время перехода предприятия на выпуск 14 серии движков с более устаревшей 13. Поэтому по своему строению он больше напоминает симбиоз этих двух поколений.

В эксплуатацию, кроме оригинального ЗМЗ 505, попали некоторые его модификации.

Модифицированные варианты были более приближены к 14 поколению продукции Заволжского Моторного Завода, что значительно сказывалось на их характеристиках. А вот обычный ЗМЗ 505 имел всего 195 лошадиных сил, что относило его к более старым решениям.

К отличиям 505 модели стоит отнести:

1. Отсутствие гидравлического компенсатора, используемого в приводе толкателей клапанов.
2. Также нужно упомянуть другое расположение масляного фильтра, что повлекло за собой некоторые конструкционные изменения.

Данный двигатель ЗМЗ имел поддон, выполненный из железа. Карбюратор в нем был установлен один, модели К-114, и имеющий впускной коллектор.

Также встречаются движки, использующие дизель ЗМЗ. В некоторых газ-14 были установлены варианты с двумя карбюраторами, но встречаются они довольно редко.

ЗМЗ 505 в основном используется на машинах типа газ-2434, 31013 и 31012.
Так как разные модификации этого мотора имели ряд особенностей, их характеристики могут значительно отличаться. В то время, как обычная модификация 505 имела максимальную мощность 195 лошадиных сил, то его улучшенные варианты, отличающиеся десятичными значениями после номера модели, могли иметь от 200 до 235 лошадиных сил.

Подробные технические характеристики:

Технические характеристики

Волга 3110 с двигателем ЗМЗ 402 обладала высокими техническими характеристиками. Этот силовой агрегат перешёл на 3110 с не менее известной машины — ГАЗ 24 и 2410. Мотор с нижневальным расположением распределительного вала имел высокий ресурс использования, который составлял 250 000 км, а при правильном обслуживании и уходе мог достигать до 300+ тыс. км.

Автомобиль Волга 3110 двигатель ЗМЗ 402 имеет следующие технические характеристики:

История создания 402 двигателя

Изначально силовая установка разрабатывалась для автомобиля «Волга» с целью замены устаревшего ГАЗ-21. Конструирование проходило медленно, за это время мотор обзавёлся модификациями ЗМЗ-24Д и ЗМЗ-4021. Первое изделие поставили на конвейер в 1958 году, для того времени это новое устройство, которое планировалось эксплуатировать на ГАЗ-56. Однако автомобиль так и не выпустили, поэтому мотор перекочевал на Волгу-24. Эксплуатационные показатели двигателя на высоте, поэтому изделие начали применять и на других машинах.

Поскольку починка «24Д» обходилась дорого, двигатель просуществовал до 72 года. Впоследствии, мотор подвергся доработки и в 1980 сменил маркировку на «ЗМЗ-402». Говоря о 402 моторе, стоит подразумевать линейку изделий. За время эксплуатации двигатель переделывали и дорабатывали, пытаясь то приспособить под дешёвый бензин, то улучшить показатели горения. Базой оставалась модель ЗМЗ-402.10, на основе которой строились остальные установки. Узнаваемой чертой мотора флагманского мотора было новое, для того времени зажигание, позаимствованное у японского . Год 96 ознаменовался выходом младшего собрата, «ЗМЗ-406», который превосходил предшественника по показателям. До 2006 года моторы выпускались параллельно, после, создание «402» было остановлено.

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

• ГАЗ-24-10 Волга – 1985 – 1993;
• ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
• ГАЗ-31029 Волга – 1992 – 1997;
• ГАЗ-3110 Волга – 1997 – 2005;
• ГАЗ-31105 Волга – 2002 – 2006;
• ГАЗ-3302 Газель – 1994 – 2003;
• ГАЗ-33023 Газель-Фермер – 1995 – 2003;
• ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
• ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
• ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
• ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
• ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
• РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
• РАФ-33111 – грузовик двухместный бортовой 1 т;
• РАФ-22038 – маршрутное такси, небольшие объемы производства;
• РАФ-22039 – маршрутное такси крупногабаритное.

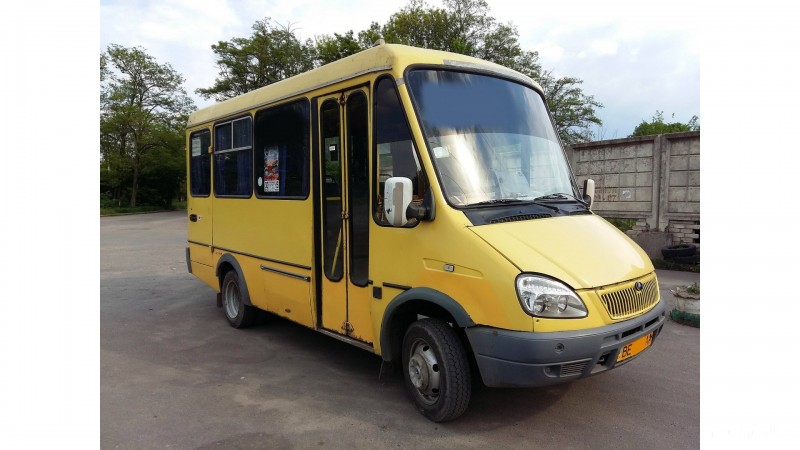

БАЗ Дельфин

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

История

Конструктором Г.В. Эвартом для «Волги» был разработан совершенно новый двигатель, верхнеклапанный, с полусферическими камерами сгорания, расположенными не в ряд, а под углом клапанами, впускным коллектором на левой и выпускным на правой стороне головки цилиндров, цепным (а не шестерёнчатым) приводом высоко расположенного распредвала. Такие двигатели устанавливались на прототипы 1954—1955 годов.

В процессе испытаний, однако, он показал себя недостаточно экономичным и не развивал достаточного крутящего момента на малых оборотах с полной нагрузкой, и впоследствии его так и не смогли довести до должного уровня. На серийных ГАЗ-21 использовался перепроектированный вариант этого мотора, разрабатывавшийся для не пошедшей в серию «полуторки» ГАЗ-56 и имевший более традиционную конструкцию: расположенные в ряд клапана, распредвал с приводом бесшумной текстолитовой шестернёй, клиновые камеры сгорания и впускным и выпускным коллекторами справа.

Для тех лет и он был сравнительно прогрессивен, а по отдельным конструктивным решениям мог быть назван передовым, хотя его степень форсирования и мощностная отдача были относительно невелики.

Это был цельноалюминиевый (тогда — очень редко встречающееся решение) бензиновый мотор с «мокрыми» гильзами цилиндров, пятиопорным коленчатым валом (редким тогда на двигателях массовых машин), «нижним» распредвалом и рядно расположенными в головке клапанами, приводимыми в движение посредством штанг через коромысла. Камеры сгорания были клинового типа.

Несмотря на своё сравнительно высокое техническое совершенство для тех лет, он оставался четырёхцилиндровым и относительно скромным по рабочему объёму; следовательно, по плавности работы и мощностной отдаче (в абсолютных цифрах, но не удельных, по отношению к рабочему объёму) уступал силовому агрегату ещё довоенной модернизированной «Эмки» ГАЗ-11-73 того же класса с 3,5-литровым шестицилиндровым двигателем ГАЗ-11 (типа Dodge D5) мощностью в 76 л.с. с возможностью форсирования.

Десятого октября 2017 года на главном конвейере Заволжского моторного завода в корпусе №5 был собран последний экземпляр двигателя семейства ЗМЗ-402. Он прошел под порядковым номером 6 125 136, символизирующим общее количество двигателей семейства ЗМЗ-402, собранных за все годы их выпуска.

ЗМЗ-24Д

Исходный проект включал в себя также электромуфту вентилятора, которая управлялась датчиком, включавшим вентилятор системы охлаждения только при достижении охлаждающей жидкостью определённой температуры, что позволяло улучшить температурный режим двигателя и снизить расход топлива — в серию эта система не пошла (впоследствии, такая система устанавливалась на первые «Волги» ГАЗ-24, но показала себя плохо и с 1972 года устанавливать её перестали).

Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.

Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с ОЧ 80 (76 по моторному методу определения октанового числа). В процессе эксплуатации многие владельцы также переделывали двигатели, изначально рассчитанные на высокооктановый бензин, под более дешёвое и доступное низкооктановое топливо.

Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Так, например, используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов (при этом широко использовавшаяся даже за рубежом вплоть до 1990-х годов, особенно в США, где такие двигатели выпускаются и в наше время — Просьба уточнить понятие «наше время» и подобные модели американских двигателей). Ford Cologne 4.0 L — Pushrod Engine (1962-2011), GM 6.2 LS Series\LT1\Ecotec V8 (c 1972 до настоящего времени на Tahoe\Corvette\Colorado\Silverado\Eldorado), Дизельные двигатели Cummins iSBE, YQB, ISF; Caterpillar 3114/16/26, MAND0836LOH

Модификации мотора и на какие автомобили устанавливаются

Автомобильный двигатель ЗМЗ 402 инжектор подобной модификации устанавливается в основном на легковые автомобили «Волга» и микроавтобусы «РАФ». Зарекомендовал он себя как качественный и надежный, но слишком прожорливый в плане потребления топлива.

Силовой агрегат карбюраторного типа, который устанавливался на автомобили «Волга», микроавтобусы «ГАЗ» и автомобили с повышенной проходимостью, производством которых занимается Ульяновский автомобильный завод – УАЗ 402 двигатель.

Аналогичный карбюраторный двигатель бензинового типа, клапаны в котором располагаются в верхней части головки цилиндров. Устанавливался в основном на микроавтобусы семейства «ГАЗ» и 402 двигатель Газель.

Карбюраторный движок, в верхней части которого располагаются впускные и выпускные клапаны. Устанавливался в основном на автомобили небольшой грузоподъемности – микроавтобусы «ГАЗ» и ГАЗ-33021, можно встретить двигатель газель 402.

Поскольку с 2013 года на территории России вступил в действие закон, согласно которому автомобили должны соответствовать экологическому классу Евро-4 (теперь уже Евро-5), была произведена модификация ЗМЗ 402, и ему на смену пришел ЗМЗ 4052.2, который соответствует требуемому классу экологической безопасности.

Изменения последней выпущенной модификации

Последняя версия мотора включает в себя следующие изменения:

1. Существенное изменение крышки клапанов, благодаря чему обеспечивается полная их герметичность.
2. Измененная система вентиляции, повышенная эффективность дроссельной трубки. Благодаря этому количество выбрасываемых в атмосферу вредных веществ сократилось вдвое. Свою роль в этом сыграла и измененная система зубчатого приведения в действие газораспределения мотора.
3. Функция регулировки системы зажигания.

Новая версия двигателя успешно прошла все испытания и была установлена на ГАЗ-2705.

По сравнению с предыдущими модификациями перевыпущенный силовой агрегат показал себя с лучшей стороны:

• значительно снизился расход топлива,
• повысилась мощность,
• улучшился уровень экологичности.

Устанавливаться новая версия будет на все автомобили, выпускаемые ООО «ГАЗ».

Регулировка клапанов 402 двигатель

Регулировка клапанов 402 двигатель… Как вы понимаете, речь идет о волговском двигателе ЗМЗ-402, который устанавливался как на ГАЗ 2410, так и на ГАЗ 3102, а также на популярные Газели.

Поскольку змз 402 имеет храповик на гайке шкива коленвала, то при регулировке клапанов 402 двигателя наиболее удобно крутить силовой агрегат заводной рукояткой (благо, на Волге есть такая возможность).

Итак, снимаем корпус воздушного фильтра, отсоединяем от карбюратора тяги воздушной и дроссельной заслонок, чтобы получить возможность снять клапанную крышку. Шлицевой отверткой откручиваем винты крепления клапанной крышки и снимаем ее. Можно приступать непосредственно к процедуре регулировки клапанов на 402 двигателе.

Регулировки проводятся на холодном двигателе, а зазоры должны быть такими: для 1-го и 4-го цилиндра выпускной клапан 0,35 – 0,40, все остальные клапана 0,40 – 0,45. Чтобы не ломать голову над тем, какой клапан впускной, а какой выпускной, проще запомнить – для крайних клапанов зазор 0,35 – 0,40.

Небольшое лирическое отступление. Стандартное руководство рекомендует регулировку клапанов на 402 двигателе за 4 поворота коленвала. Существуют методики , предлагающие регулировку за 3, а то и за 2 поворота. Это актуально для профессионалов, когда машины идут одна за другой

Для нас же важно тщательное выполнение процедуры не чаще, чем 1 раз в год

Итак, вращая заводную рукоятку по часовой стрелке, совмещаем нулевую отметку на шкиве коленвала с меткой на передней крышке двигателя

Обратите внимание, оба коромысла 1-го цилиндра будут подняты над клапанами. Если это не так, поверните коленвал на 360

Теперь мы находимся в конце такта сжатия в первом цилиндре. Можно регулировать клапана.

Ослабив рожковым ключом контргайку, отверткой поворачиваем регулировочный винт, добиваясь нужного зазора между клапаном и коромыслом. Соответствующий щуп должен входить с усилием. Щуп следующего большего размера в правильно отрегулированный зазор входить не будет! Чтобы затянуть контргайку и сохранить нужный зазор, нужна определенная сноровка, обычно, это получается после 2-3 ошибочных затяжек.

Продолжаем регулировку клапанов на змз 402. Повернув коленвал на 180 , переходим к следующему цилиндру. Не забывайте, на Волге порядок работы 1-2-4-3. И так 4 раза.

И еще! Одно простое правило – если зазор при регулировке клапанов на 402 (да и любом другом двигателе) слишком велик, двигатель будет работать шумно, пойдет усиленный износ деталей ГРМ. Но, если зазор мал, а двигатель работает необычно тихо, клапана могут прогореть за 1-2 поездки! Лучше увеличенный зазор, чем «поджатый» клапан.

• Шлифовка головки блока цилиндров (0)
• Фильтр нулевого сопротивления на карбюратор (0)
• Троит двигатель на холостых (0)
• Термостат ваз 2110 (0)
• Смена масла в коробке передач (0)

Подготовка

Масло обладает достаточной текучестью лишь после прогрева двигателя до рабочей температуры. Замена на холодном моторе ведет к тому, что много старого грязного масла останется в системе. Поэтому перед заменой нужно завести мотор и дождаться, пока датчик температуры охлаждающей жидкости не подойдет к отметке 80 градусов.

Смена типа смазки (переход с «минералки» на «синтетику» или наоборот) требует обязательной промывки системы. Для этого используются специальные моющие присадки или масла. Для быстрой промывки достаточно залить в прогретый мотор специальное средство и дать ему поработать на холостых оборотах 10-15 минут.

В случаях, когда нужно очистить масляные каналы и детали двигателя от нагара и других загрязнений, используется щадящая промывка. Она требует больше времени — для очистки нужно залить жидкость и проехать 100-150 километров.

Двигатель ЗМЗ-402

Двигатели ЗМЗ 402-й серии — неприхотливы в эксплуатации и
достаточно просты в техническом обслуживании. Бензиновые, с
карбюратором, имеют по 4 в ряд расположенных цилиндра.
Устанавливались преимущественно на автомобили ГАЗ: «Волгу» и
«Газель».

В конструкции двигателя учтено удобство обслуживания его в процессе эксплуатации. С левой стороны двигателя расположены бензиновый насос 11, стартер 13, распределитель зажигания 8, указатель давления масла и датчик 29 указателя давления масла, масляный фильтр 30, фильтр 32 тонкой очистки топлива, свечи 6 зажигания, с правой стороны — генератор 16, газопровод с сектором 14 регулирования подогрева смеси, сливной кран охлаждающей жидкости с тягой 17, кран отопителя кузова, датчик температуры воды и карбюратор 3. Смазка подшипников насоса охлаждающей жидкости осуществляется через пресс-масленку с правой стороны двигателя. Достаточность количества нагнетаемой смазки определяется визуально по выходу смазки из контрольного отверстия на корпусе насоса.
Регулирование зазора между коромыслами и клапанами производится при снятой крышке коромысел; доступ к ним очень удобен.

Схема двигатель ЗМЗ-402

Рабочий объем силового агрегата — 2,445 л, что позволяет
развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия
составляет 8,2 — это позволяет использовать бензин марки АИ-92.
Диаметр цилиндров и ход поршней — 92 мм. Общая масса агрегата —
181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных
газов, что значительно снижает загрязнение окружающей среды и
позволяет соответствовать нормам.

Головка блока ЗМЗ-402

Блок цилиндров составляет одно целое с верхней частью картера.
Он отлит под давлением из высокопрочного алюминиевого сплава. Блок
цилиндров разделен на две части горизонтальной перегородкой, в
которой сделаны четыре отверстия для установки гильз цилиндров.
Верхняя часть образует общую для всех цилиндров охлаждающую рубашку.
По контуру рубашки имеется десять бобышек для шпилек крепления
головки цилиндров. Нижняя (картерная) часть блока разделена на
четыре отсека поперечными перегородками, в которые устанавливаются
коренные подшипники коленчатого вала.

Каждая чугунная крышка подшипников закрепляется к блоку с
помощью двух 12-мм шпилек. Так как расточка блока происходит
вместе с крышками, их нельзя менять местами. Поэтому для удобства
им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из
алюминиевого сплава. А к задней — картер сцепления. Все соединения
притягиваются болтами крепления через паронитовые прокладки. 402
двигатель имеет общую для 4 цилиндров алюминиевую головку.
Крепление к блоку производится десятью 12- мм шпильками.
Прокладка ГБЦ изготавливается из асбеста, покрытого графитом,
и окантовывается армированным каркасом. Её минимальная толщина
составляет 1,5 мм.

Коленчатый вал — пятиопорный, с большой рабочей поверхностью
как шатунных, так и коренных подшипников. Вследствие этого удельные
нагрузки на подшипники сравнительно малы. Вкладыши коренных и
шатунных подшипников изготовлены из стальной ленты, залитой
алюминиевым сплавом. Такие вкладыши способны воспринимать большие
нагрузки, сохраняя высокую работоспособность.

Распределительный вал опирается на пять подшипников, выполненных из сталебаббитовой ленты.
Седла клапанов изготовлены из легированного чугуна высокой твердости, выдерживающего высокую температуру и ударные нагрузки. Направляющие втулки клапанов выполнены из металлокерамики с высокими износостойкими качествами. Клапаны изготовлены из жаропрочной стали:
фаска тарелки выпускных клапанов заправлена более жаропрочным сплавом.
Все ответственные поверхности, подвергающиеся истиранию (кулачки и шейки распределительного вала, наконечники штанг толкателей, толкатели, коромысла, регулировочные винты коромысел и т. д.), изготовлены из специального материала и подвергнуты термической обработке. В верхнюю часть цилиндра установлены вставки, выполненные из кислотоупорного износоустойчивого чугуна.
Все трущиеся поверхности смазываются под давлением. В системе смазки установлен полнопоточный фильтр тонкой очистки с бумажным фильтрующим элементом.

У модификаций 402.10 и 4021.10 головки блоков разной толщины.
Это объясняется различными объемами камер сгорания. По сути,
головка 402.10 получается путём фрезирования нижней кромки головки
4021.10 на 3,6 мм.
