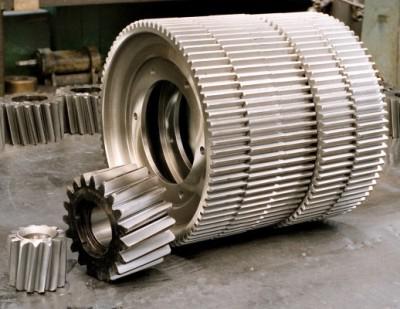

Зубчатое колесо

Виды передачи движения

Двигатель, генерирующий энергию, и конечный агрегат, ее потребляющий, часто отличаются по таким характеристикам, как скорость вращения, мощность, угол приложения усилия. Кроме того, один источник вращательной энергии может служить для приведения в действие сразу нескольких различных узлов или агрегатов. Чтобы обеспечить доставку крутящего момента в таких условиях, необходимы промежуточные модули, которые бы передавали это усилие с минимальными потерями.

Если в результате такой раздачи или преобразования обороты ведущего вала становятся больше, чем у ведомого, то принято говорить о понижающей передаче. В этом случае потеря скорости компенсируется увеличением нагрузки на ведомой оси и приростом мощности потребляющего узла. В случае, когда в конечном итоге наблюдается увеличение количества оборотов, такая передача будет повышающей. Соответственно, это будет сопровождаться снижением усилия на ведомом валу.

Цилиндрические передачи

Применяются наиболее широко, так как технология изготовления колесных пар сравнительно проста и отработанна. Цилиндрическая зубчатая передача используется для передачи крутящего момента между валами, расположенными в параллельных плоскостях. Различаются по форме зубьев: с прямым расположением, косым и шевронным. В редких случаях при перекрещении валов и незначительных нагрузках используется винтовой профиль.

Зубья прямого расположения используются больше всего. Их применяют для передачи крутящего момента с незначительной или средней нагрузкой, а также в случаях, когда есть необходимость смещения колес в процессе работы вдоль оси вала. Косые зубья применяют для плавности хода. Их используют для ответственных механизмов и при повышенных нагрузках. Шевронный профиль (два ряда косых зубьев по краям, расположенных в форме елочки) отличается высокой уравновешенностью осевых сил смещения, которые являются недостатком косозубых колесных пар.

Прямозубые цилиндрические передачи могут быть открытого и закрытого типа. В последнем случае зубья одного из колес располагаются не на наружной, а на внутренней поверхности окружности.

Обслуживание и расчёт

Техобслуживание заключается в осмотре механизма, проверке целостности зубьев и отсутствия сколов. Проверка правильности зацепления производится при помощи краски, наносимой на зубья. Изучается величина пятна контакта и его расположение по высоте зуба. Регулировка производится установкой прокладок в подшипниковых узлах.

Сначала надо определиться с кинематическими и силовыми характеристиками, необходимыми для работы механизма. Выбирается вид передачи, допустимые нагрузки и габариты, затем подбираются материалы и термообработка. Расчёт включает в себя выбор модуля зацепления, после этого подбираются величины смещений, число зубьев шестерни и колеса, межосевое расстояние, ширина венцов. Все значения можно выбирать по таблицам или использовать специальные компьютерные программы.

Главными условиями, необходимыми для длительной работы зубчатых передач, являются износостойкость контактных поверхностей зубьев и их прочность на изгиб.

Конические зубчатые колеса (шестерни):

Конические зубчатые колеса используются в передачах, где оси валов пересекаются либо перекрещиваются. Данный тип колес так же широко применяется в машиностроении. Конические зубчатые колеса позволяют решать многие конструкторские задачи, часто встречающиеся в разработке сложных механизмов.

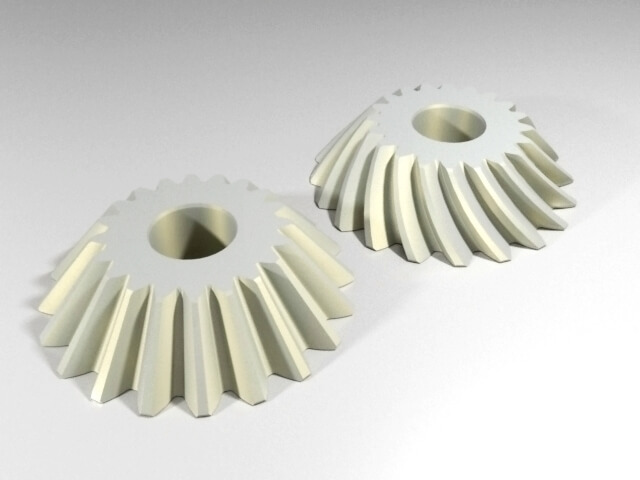

Рис. 2. Конические зубчатые колеса

Различают множество видов конических зубчатых колес.

Колесо с прямыми зубьями. Данная деталь имеет зубья прямой формы, теоретические линии которых проходят через конусную вершину. Данный вид является наиболее простым по технологии изготовления. Прямозубые конические колёса используют при низких окружных скоростях. Передача с такими колесами обеспечивает передаточное отношение до 3.

Колесо с тангенциальными зубьями. Такое колесо имеет прямые зубья, теоретические линии которых расположены касательно к окружности. У данного вида колеса угол спирали различен для различных точек линии зуба. Угол спирали в средней точке зубчатого венца выступает в качестве величины, которая характеризует наклон зубьев.

Колесо с криволинейными зубьями. Такой вид колес имеет ряд преимуществ, среди которых выделяются: мягкий вход, наименьший шум при работе, наибольшая нагрузка и большие окружные скорости. Данный вид передачи встречается среди видов, перечисленных ниже.

Колесо с круговыми зубьями. В данном виде шестерни зубья нарезаны в виде дуги по окружности с определенным углом наклона, который называют углом спирали. Такие шестерни мягко входят в зацепление, вследствие чего издают минимум шума. Они отличаются большей прочностью и допустимостью больших отклонений при установке.

Колесо с нулевым углом наклона зубьев. Такое изделие представляет собой колесо с круговыми зубьями, угол наклона зубьев которого в одной из точек делительной средней линии зуба равняется нулю. Колеса с нулевым наклоном зубьев еще называют «Зерол». Данный вид колес в своей работе дает минимальные осевые нагрузки и широко применяется в передачах с большими скоростями, в том числе в авиастроении, поскольку скорость у них может достигать более 7 метров в секунду. Колеса с нулевым наклоном зубьев могут заменять передачи, в которых были установлены прямозубые шестерни.

Колесо с эвольвентной линией зубьев. В данном типе шестерни при развертке конической основы зубья будут иметь тип эвольвенты основной окружности. Передача зубьев дает непрерывный крутящий переход, который исключает возможность проскальзывания.

Колесо с прямыми зубьями кругового профиля. Данный вид колес имеет профиль зубьев приблизительно круглой формы, у которых поверхность боковин выполнена огибанием рабочей части инструмента, и совершает движение в плоскости по кругу оси инструмента, а также производит поступательное движение мимо зубьев данного типа колеса. Колеса с прямыми зубьями кругового профиля также называют колесом Ривасайкл.

Колесо с круговыми зубьями, образованными сферой. Данное колесо имеет форму зуба, образованную при помощи зацепления на станке поверхностью сферической формы. Колесо также отличается повышенной бесшумностью, плавностью хода и более высокой окружной скоростью.

Плоское колесо. У данного вида колес угол делительного конуса является 90 градусов.

Примечание: Фото https://www.pexels.com, https://pixabay.com

карта сайта

Коэффициент востребованности
883

Диаметры окружностей

Рассмотрение геометрии зубчатых пар невозможно без определения диаметров. На каждой детали их выделяется несколько. Широкое распространение имеет диаметр окружности по выступам, иногда называемый диаметром вершин. Он определяет максимальные габариты диска колеса. Его противоположностью считается диаметр окружности впадин. Разность этих величин, поделенная пополам, дает полную длину зуба. Но этот параметр в чистом виде не используется. При расчетах принято выделять высоту головки и ножки зуба. Граница, отделяющая два этих понятия, называется делительной окружностью зубчатого колеса. Диаметр данной окружности выполняет функцию опорного параметра при выполнении расчетов геометрии, так как именно по ней определяется окружной шаг и модуль зацепления. Еще один диаметральный параметр, называемый основной окружностью, описывает теоретическую кривую, которая является базой при построении эвольвенты. Диаметр основной окружности используется для построения конкретного профиля зуба.

Ошибки при проектировании зубчатых колёс

Зуб, подрезанный у основания

Подрезание зуба

Подрезание зуба

Согласно свойствам эвольвентного зацепления, прямолинейная часть исходного производящего контура зубчатой рейки и эвольвентная часть профиля зуба нарезаемого колеса касаются только на линии станочного зацепления. За пределами этой линии исходный производящий контур пересекает эвольвентный профиль зуба колеса, что приводит к подрезанию зуба у основания, а впадина между зубьями нарезаемого колеса получается более широкой. Подрезание уменьшает эвольвентную часть профиля зуба (что приводит к сокращению продолжительности зацепления каждой пары зубьев проектируемой передачи) и ослабляет зуб в его опасном сечении. Поэтому подрезание недопустимо. Чтобы подрезания не происходило, на конструкцию колеса накладываются геометрические ограничения, из которых определяется минимальное число зубьев, при котором они не будут подрезаны. Для стандартного инструмента это число равняется 17. Также подрезания можно избежать, применив способ изготовления зубчатых колёс, отличный от способа обкатки. Однако и в этом случае условия минимального числа зубьев нужно обязательно соблюдать, иначе впадины между зубьями меньшего колеса получатся столь тесными, что зубьям большего колеса изготовленной передачи будет недостаточно места для их движения и передача заклинится.

Заострение зуба

Для уменьшения габаритных размеров зубчатых передач колёса следует проектировать с малым числом зубьев. Поэтому при числе зубьев меньше 17, чтобы не происходило подрезания, колёса должны быть изготовлены со смещением инструмента — увеличением расстояния между инструментом и заготовкой (коррегированные зубчатые колеса).

Заострение зуба

Компьютерная модель зубчатой передачи (см. нанотехнологии)

При увеличении смещения инструмента толщина зуба будет уменьшаться. Это приводит к заострению зубьев. Опасность заострения особенно велика у колёс с малым числом зубьев (менее 17). Для предотвращения скалывания вершины заострённого зуба смещение инструмента ограничивают сверху.

Материалы для изготовления

Основной материал для изготовления колёсных пар — это сталь. Шестерня должна иметь более высокие прочностные характеристики, поэтому колёса часто изготавливают из разных материалов и подвергают разной термической или химико-термической обработке. Шестерни, изготовленные из легированной стали, подвергают поверхностному упрочнению методом азотирования, цементации или цианирования. Для углеродистых сталей используется поверхностная закалка.

Зубья должны обладать высокой поверхностной прочностью, а также более мягкой и вязкой сердцевиной. Это предохранит их от излома и износа поверхности. Колёсные пары тихоходных машин могут быть изготовлены из чугуна. В различных производствах применяются также бронза, латунь и различные пластики.

Литература

• Под ред. Скороходова Е. А. Общетехнический справочник. — М.: Машиностроение, 1982. — С. 416.
• Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. — М.: Издательский центр «Академия», 2004. — С. 416. — ISBN 5-7695-1384-5.
• Богданов В. Н., Малежик И. Ф., Верхола А. П. и др. Справочное руководство по черчению. — М.: Машиностроение, 1989. — С. 438-480. — 864 с. — ISBN 5-217-00403-7.
• Кравченко А. И., Бовда А. М. Зубчатая передача с магнитной связью. Патент Украины № 56700. Бюл. № 2, 2011. — F16H49/00.
• Ивашов Е.И., Кузнецов П.С., Степанчиков С.В. Зубчатая передача с магнитным взаимодействием зубьев. — 2011. — (Авторское свидетельство СССР № 107309).
• Ганзбург Л.Ф., Федотов А.В. Проектирование электромагнитных и магнитных механизмов: Справочник – Л.: Машиностроение, 1980. – 364 с.

Виды

Наибольшее распространение получила цилиндрическая зубчатая передача. Ее применяют в узлах и механизмах с параллельным расположением валов. По конструктивным особенностям различают зубья с прямым, косым и шевронным профилем.

Для перекрещивающихся валов используют червячную, винтовую цилиндрическую передачи, а для пересекающихся – коническую. Реечная передача отличается тем, что шестерня в общем парном механизме заменяется рабочей плоскостью. При этом на ней нарезаны зубья, идентичные по профилю колеса. В итоге вращательное движение преобразуется в поступательное.

Также разделяют передачи по скорости вращения: тихоходные, средние и скоростные. По назначению их делят на силовые и кинематические (не передающие значительной мощности). Кроме того, зубчатые передачи могут классифицироваться по величине передаточного числа, подвижности осей (рядовые и планетарные), числу степеней, точности зацепления (12 классов), способу изготовления. По форме профиля зуба могут быть эвольвентные, циклоидальные, цевочные, круговые.

Параметры зубчатой передачи

Для характеристики механизма зацепления определяют диаметры делительной и основной окружности, межосевое расстояние и возможное смещение валов. Взаимосвязь количества зубьев ведущего и ведомого колеса определяет передаточное отношение. Оно по исходным данным позволяет вычислить обороты для пары зацепления.

Колесо зубчатой передачи изначально характеризуется числом зубьев и модулем. Он стандартизирован и отображает длину делительной окружности, приходящейся на один зуб. Определяют диаметры выступов и впадин. Рассчитывают общую длину, высоту и толщину зуба, а также отдельных его частей – головки и ножки.

Рассчитывается делительный диаметр. Используется коэффициент ширины зубчатого венца. В случае с косыми зубьями определяются с углом их наклона. Нужно учитывать, что в конических и цилиндрических передачах он разный.

Кроме перечисленного еще используется угол профиля, коэффициент торцевого перекрытия и смещения, линии зацепления. Для червячных передач рассчитывают число витков, диаметр и вид червяка.

Назначение, конструктивные особенности

Основная задача этого элемента сводится к изменению крутящего момента перед подачей его на привод колес. То же делает и коробка передач, но у неё существует возможность изменения передаточных чисел за счет ввода в зацепление тех или иных шестерен. Несмотря на наличие в конструкции автомобиля КПП, на выходе из нее крутящий момент небольшой, а скорость вращения выходного вала – высокая. Если передать вращение напрямую на ведущие колеса, то возникшая нагрузка «задавит» двигатель. В общем, авто просто не сможет сдвинуться с места.

Главная передача автомобиля обеспечивает повышение крутящего момента и снижение скорости вращения. Но в отличие от КПП передаточное число у нее фиксированное.

Расположение главной передачи на примере обычной МКПП

Представляет собой эта передача на легковом авто обычный шестеренчатый одноступенчатый редуктор постоянного зацепления, состоящий из двух шестерен разного диаметра. Ведущая шестерня небольшая по размерам и связана она с выходным валом КПП, то есть вращение подается на нее. Ведомая же шестерня значительно больше по размерам и получаемое вращение она подает на приводные валы колес.

Передаточное число является соотношением количества зубьев шестерен редуктора. Для легковых авто этот параметр находится в диапазоне 3,5-4,5, а для грузовиков он достигает 5-7.

Чем больше передаточное число (больше количество зубьев ведомой шестерни относительно ведущей), тем выше крутящий момент, подаваемый на колеса. При этом тяговое усилие будет больше, но максимальная скорость ниже.

Передаточное число главное передачи подбирается исходя из эксплуатационных показателей силовой установки, а также других узлов трансмиссии.

Устройство главной передачи напрямую зависит от конструктивных особенностей самого автомобиля. Этот редуктор может быть, как отдельным узлом, установленным в своем картере (заднеприводные модели), так и входить в конструкцию КПП (авто с передним приводом).

Главная передача в заднеприводном автомобиле

Что касается некоторых полноприводных авто, то у них может использоваться разная компоновка. Если в таком автомобиле расположение силовой установки – поперечное, то главная передача передней оси входит в конструкцию КПП, а задней располагается в отдельном картере. У автомобиля с продольной компоновкой главные передачи на обоих осях отделены от КПП и раздаточной коробки.

В моделях с отделенной главной передачей, этот редуктор выполняет еще одну задачу – изменяет угол направления вращения на 90 град. То есть выходной вал КПП и приводные валы колес имеют перпендикулярное расположение.

Расположение главной передачи передней оси Audi

В переднеприводных моделях, где главная передача входит в конструкцию КПП, указанные валы имеют параллельное расположение, поскольку менять угол направления не нужно.

В ряде грузовых авто применяются двухступенчатые редукторы. Примечательно, что их конструкция может быть разной, но наибольшее распространение получила так называемая разнесенная компоновка, в которой используется один центральный редуктор и два колесных (бортовых). Такая конструкция позволяет существенно повысить крутящий момент, а соответственно и тяговое усилие на колесах.

Привод легковых автомобилей

Особенность работы редуктора сводится к тому, что он равномерно разделяет вращение на оба приводных вала. При прямолинейном движении такое условие является нормальным. Но при прохождении поворотов колеса одной оси проходят разное расстояние, поэтому необходимо изменение скорости вращения каждого из них. Это входит в задачу дифференциала, используемого в конструкции трансмиссии (он устанавливается на ведомой шестерне). В результате главная передача подает вращение на приводные валы не напрямую, а через дифференциал.

Классификация

Движение точки соприкосновения зубьев с эвольвентным профилем

Реечная передача

Червячная передача с четырёхзаходным червяком

Гипоидная зубчатая передача

• По форме профиля зубьев:
  • эвольвентные;
  • круговые (передача Новикова);
  • Циклоидальные;
  • Эксцентриково-циклоидальные.
• По типу зубьев:
  • прямозубые;
  • косозубые;
  • шевронные;
  • криволинейные;
• По взаимному расположению осей валов:
  • с параллельными осями;
  • с пересекающимися осями;
  • с перекрещивающимися осями.
• По форме аксоидных (начальных) поверхностей зубчатых колёс:
  • цилиндрические;
  • конические;
  • гиперболоидные;
• По окружной скорости колёс:
  • тихоходные до 3 м/с;
  • среднескоростные от 3 до 15 м/с;
  • быстроходные от 15 м/с.
• По степени защищенности:
  • открытые;
  • закрытые.
• По относительному вращению колёс и расположению зубьев:
  • внутреннее зацепление (вращение колёс в одном направлении);
  • внешнее зацепление (вращение колёс в противоположном направлении).

Реечная передача — один из видов цилиндрической зубчатой передачи, радиус делительной окружности рейки равен бесконечности. Применяется для преобразования вращательного движения в поступательное, и наоборот. См. также: кремальера.

Винтовые, червячные, гипоидные и спироидные передачи формально относятся к гиперболоидным (зубчато-винтовым) передачам. Зубья этих передач скользят относительно друг друга при вращении.

Основные виды зубчатых передач

В различных областях промышленности и приборостроения активно применяются все разновидности зубчатых передач. Ежегодно подобные механизмы производятся миллионными партиями. Сфера их использования настолько обширна, что найти прибор, в работе которого применяется вращательное движение без помощи зубчатых соединений, достаточно проблематично.

По конструктивному исполнению зубчатые передачи подразделяются на следующие категории:

• Цилиндирическая. Используется наиболее часто, так как имеет более простую относительно других типов технологию производства шестерен. Цилиндрическая зубчатая передача применяется для передачи крутящего момента между валами, которые находятся в параллельных плоскостях. Может иметь несколько форм зубьев: прямые, косые и шевронные. Данный вид передач нашел свое применение в двигателях внутреннего сгорания, коробках передач подвижных составов, станков, буров. Он широко распространен в металлургии, машиностроении и других сферах промышленности.
• Коническая. Получила свое название за счет необычной конструкции колесных пар. Имеет форму срезанного конуса, на котором нарезаны зубья. Величина профиля зубьев уменьшается от основания к вершине. Коническая зубчатая передача используется в сложных и комбинированных механизмах, для которых характерны частые изменения нагрузок и углов вращения. Примерами могут служить ведущие мосты автотранспорта, сельскохозяйственной техники или железнодорожных составов, приводы различных промышленных станков.
• Реечная. Используется для преобразования вращательного движения в поступательное, и наоборот. При этом одна из шестерен заменяется плоскостью с нарезанными зубьями. Реечная передача проста в производстве и установке, способна выдерживать значительные нагрузки. В основном она применяется в механизме станков, основанных на поступательном движении: прессы, транспортеры с попеременной подачей, рулевые механизмы управления в переднеприводных автомобилях.

Любой вид зубчатых передач отличается продолжительным эксплуатационным периодом и надежностью работы (при соблюдении определенного уровня нагрузки и своевременном обслуживании). Сравнительно небольшой механизм способен обеспечить высокий КПД, благодаря чему и применяется для широкого круга задач.

Мы молчали десять лет

Сегодня мы начнем наш диалог цитатой Маркеса: «Иногда мы молчим не потому, что нам нечего сказать, а потому, что хотим сказать намного больше, чем кто-то сможет понять». Эта фраза точно объясняет причины нашего более чем десятилетнего молчания.

Тогда, в 2005- 2007 годах публичные выступления НТЦ «Редуктор» по неконкурентности передач Новикова были, «гласом вопиющего в пустыне». Промышленные предприятия и практики в своем большинстве молчали. Молчали, потому что еще не были готовы к дискуссии. В лучшем случае, они с любопытством наблюдали неравное сражение НТЦ «Редуктор» с российскими, как потом оказалось, «свадебными генералами» редукторной науки.

Сегодня, по прошествии 11 лет, редукторная ситуация совершенно иная. Сегодня в условиях 100% европеизации и китаизации российского редукторного рынка сложилась классическая революционная ситуация.

«Низы больше не хотят», (промышленные предприятия не хотят мириться с отставанием от зарубежных фирм),

«Верхи не могут», (т.е . прежние российские «генералы» редукторной науки не способны повести за собой практиков).

Поэтому, в новой ситуации НТЦ «Редуктор» вновь готов к диалогам и просветительской работе в среде промышленных практиков, которым сегодня, крайне важно применять самые конкурентноспособные зубчатые передачи и редукторы

Цилиндрическая передача

Цилиндрические передачи между параллельными валами осуществляются при помощи цилиндрических зубчатых колес с прямыми, косыми или шевронными зубьями.
 

Цилиндрическая передача размещена в отдельной коробке и может быть собрана как отдельный блок. Вал колеса откован вместе с центральной шестерней первой ступени планетарной передачей. Все три ступени планетарных передач блочного исполнения создают удобство при сборке. Смазывание зубчатых передач происходит купанием в масле картера редуктора, подшипников — разбрызгиванием.
 

Цилиндрическая передача в Данных редукторах ограничивается окружной скоростью от 2 до 8 м / с и может выполняться прямозубой или косозубой. Ограничение скорости предусматривает устранение возможного перегрева масла в картере цилиндрической передачи при вращении.
 

Цилиндрические передачи вследствие широких границ передаваемой мощности особенно предпочтительны и применяют их в основном для соединения соосных валов.
 

Цилиндрические передачи — между параллельными валами — — осуществляются цилиндрическими зубчатыми колесами с прямыми, косыми или шевронными зубьями.
 

Компоновочные схемы передач. а — коническо-цилиндрическая. б — цилиндрическая.

Цилиндрические передачи используются при мощностях, начиная от очень малых, характерных для приборов, и кончая измеряемыми многими тысячами киловатт. Практически для передач, составленных из цилиндрических зубчатых колес, ограничений по мощности нет. Исключением являются ограничения, связанные с возможностями транспортировки.
 

Цилиндрические передачи — между параллельными валами — осуществляются цилиндрическими зубчатыми колесами с прямыми, косыми или шевронными зубьями.
 

Цилиндрические зубчатые колеса.| Коническая зубчатая передача.| Гипоидная зубчатая передача.

Цилиндрические передачи по виду зацепления делятся на эвольвентные, циклоидальные, часовые и зацепления Новикова. В машиностроении применяют в основном цилиндрические передачи с эвольвентным зацеплением, так как они нечувствительны к изменению межосевого расстояния. Передачи зацепления Новикова имеют в нормальном сечении профили зубьев, выполненные по дугам окружности. Профиль зубьев меньшего колеса — выпуклый, большего — вогнутый. Эти передачи обладают высокой нагрузочной способностью, но сложны в изготовлении и монтаже.
 

Цилиндрические передачи ( рис. 30) различают с прямыми о, косыми б и шевронными б зубьями. Передачи с косыми и шевронными зубьями обеспечивают более плавное зацепление по сравнению с прямыми зубьями; поэтому их применяют при более высоких скоростях вращения в сложных и быстроходных механизмах.
 

Компоновочные схемы передач. а — коническо-цилшщрическая. б — цилиндрическая.

Цилиндрические передачи используются при мощностях, начиная от очень малых, характерных для приборов, и кончая измеряемыми многими тысячами киловатт. Практически для передач, составленных из цилиндрических зубчатых колес, ограничений по мощности нет. Исключением являются ограничения, связанные с возможностями транспортировки.
 

Цилиндрическая передача прямозубыми или косозубыми колесами, у одного из которых зубья расположены на внутренней стороне обода.
 

Зубомер хордовый для колес внутреннего зяиепления.| Номограмма для определения.

Особенности зубчатого механизма

Такие механизмы предназначены для того, чтобы передавать вращение от одного зубчатого колеса к другому, используя зацепление зубцов. У них относительно малые потери на трение по сравнению с фрикционами, поскольку плотный прижим колесной пары друг к другу не нужен.

Зубчатый механизм

Пара шестерен преобразует скорость вращения вала обратно пропорционально соотношению числа зубцов. Это соотношение называют передаточным числом. Так, колесо с пятью зубьями будет вращаться в 4 раза быстрее, чем состоящее с ним в зацеплении 20-зубое колесо. Крутящий момент в такой паре уменьшится также в 4 раза. Это свойство используют для создания редукторов, понижающих скорость вращения с возрастанием крутящего момента (или наоборот).

Если необходимо получить большое передаточное число, то одной пары шестерен может быть недостаточно: редуктор получится очень больших размеров. Тогда применяют несколько последовательных пар шестерен, каждую с относительно небольшим передаточным числом. Характерным примером такого вида является автомобильная коробка передач или механические часы.

Зубчатый механизм способен также изменять направление вращения приводного вала. Если оси лежат в одной плоскости — применяют конические шестерни, если в разных- то передачу червячного или планетарного вида.

Планетарный зубчатый механизм

Для реализации движение с определенным периодом на одной из шестерен оставляют один (или несколько) зубец. Тогда вторичный вал будет перемещаться на заданный угол только каждый полный оборот ведущего вала.

Если развернуть одну из шестерен на плоскость – получится зубчатая рейка. Такая пара может преобразовывать вращательное движение в прямолинейное.

Экспериментальные исследования ЭЦ-зацепления В. Становского

В то же время, можно видеть и другие, противоположные тенденции редукторных преобразований в России.

О форпосте отечественного редукторостроения мы уже говорили

Далее мы будем говорить о принципиально новом, а поэтому, весьма важном для редукторной России явлении под названием Виктор Становский и его новых передачах, защищенных многими патентами. То, что деятельность Становского в российском редукторостроении по-настоящему нова для современности, говорим не только мы

Прочтите статью c интригующим названием «Редкая птица высокого полета» и, образно говоря, вы вместе с В . Становским и журналистами, побываете на строящихся или действующих новых редукторных заводах России, построенных на его передачах. И даже в космосе, где дальнейший прогресс предполагается осуществлять на зубчатых идеях В. Становского. Да и в целом ближайшее счастливое будущее научно-технической России связано, в основном, с применением его разработок.

Вот только пару абзацев из того текста:
