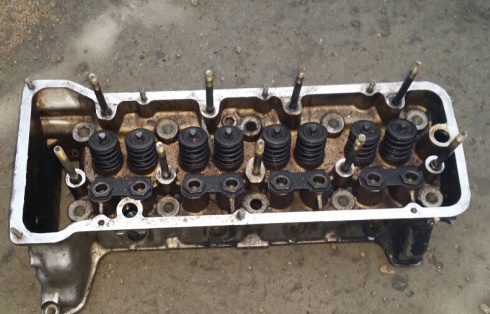

Головка блока цилиндров ваз 2107

Содержание

Замена прокладки головки блока цилиндров на ВАЗ 2107 может потребоваться при появлении следующих симптомов:

• Разрыв рассматриваемого элемента между каналом охлаждающей системы и дренажной частью смазывающего узла. Такая неполадка чревата попаданием охлаждающей жидкости (ОЖ) в поддон картера и смешивания ее с маслом. В итоге образуется субстанция светло- коричневого цвета. Выявить неисправность доступно при помощи щупа для проверки уровня масла. Если на нем заметен мутный коричневатый оттенок, а ОЖ уходит из радиатора, это свидетельствует о разрыве прокладки. Необходимо принять меры для устранения неисправности, поскольку дальнейшая эксплуатация автомобиля может привести к заклиниванию силового агрегата и его выходу из строя;
• Деформация прокладки между цилиндром и каналом системы охлаждения. В этом случае, ОЖ под давлением будет выделяться из расширительного бачка. Как правило, это случается при использовании некачественной прокладки или плохо затянутой головке;
• Прогорание элемента на участке между цилиндрами. Требуется замена прокладки, поскольку снижается компрессия и эффективность работы силового устройства;

Процедура начинается с демонтажа воздушного фильтра. Затем снимается карбюратор и распределитель зажигания вместе с проводкой. На следующей стадии необходимо освободить систему охлаждения от ОЖ. Для этого нужно взять подходящую по объему емкость, снять пробку сливного отверстия и при помощи шланга или воронки перелить жидкость. Выполнив этот процесс, отсоединяют патрубки, контактирующие с печкой и переходным тройником.

Затем демонтируется крышка клапанов методом откручивания восьми гаек с прижимными шайбами. На следующем этапе снимается цепь газораспределительного вала. Для этого ослабляются или извлекаются фиксирующие гайки натяжителя. Снимается шестерня ГРМ посредством удаления стопорной шайбы при помощи молотка и отвертки, а также последующим откручиванием фиксирующего болта.

Следующим шагом

станет демонтаж распределительного вала. Необходимо открутить 9 гаек и снять элемент. Приемную трубку выпускного коллектора также нужно убрать, отвинтив 4 латунные гайки. Далее, приступают к снятию головки блока цилиндров.

Освободив узел от десяти гаек при помощи торцового ключа, его снимают с легким смещением верх и проводят осмотр на предмет повреждения прокладки.

Новую деталь укладывают на место старого элемента, предварительно очистив площадь прилегания от грязи. Важным этапом в рассматриваемом процессе является затяжка головки блока цилиндров. Процедуру следует выполнять в определенной последовательности с фиксированным усилием. На этой стадии используется динамометрический ключ, для обеспечения максимального срока службы вновь установленной прокладки. Затем производится монтаж и регулировка газораспределительного вала.

Ремонт ГБЦ

Если с головкой блока цилиндров «Жигулей» шестой модели возникли неполадки, требующие снятия узла с автомобиля, то ремонтные работы можно провести в условиях гаража, подготовив соответствующий инструмент и комплектующие.

Демонтаж головки

Для снятия ГБЦ потребуется следующий инструмент:

• вороток с удлинителем;
• набор ключей;
• трещоточные рукоятки;
• головки на 13 и 19.

Последовательность действий по демонтажу узла такова:

1. Сливаем ОЖ из системы охлаждения.
2. Снимаем воздушный фильтр с корпусом, карбюратор, клапанную крышку, отсоединяем впускной и выпускной коллекторы, отводя последний в сторону вместе со «штанами».

3. Отворачиваем крепление и снимаем звёздочку с распредвала, а затем и сам распределительный вал с ГБЦ.

4. Ослабляем хомут и стягиваем шланг подвода ОЖ к отопителю.

5. Аналогичным образом снимаем патрубки, идущие к термостату и радиатору.

6. Снимаем клемму с датчика температуры.

7. Головкой на 13 и 19 с воротком и удлинителем откручиваем болты крепления ГБЦ к блоку.

8. Приподнимаем механизм и снимаем его с мотора.

Разборка головки блока

Полная разборка ГБЦ требуется для таких ремонтных работ, как замена клапанов, направляющих втулок или сёдел клапанов.

Из инструментов понадобятся:

• ключ на 17 и 21;
• рассухариватель;
• съёмник сальников;
• пинцет;
• пруток оловянного припоя d = 8 мм;
• молоток;
• длинногубцы или магнитная рукоятка.

Разбираем узел в таком порядке:

1. Демонтируем рокеры вместе со стопорными пружинами.

2. Рассухаривателем сжимаем пружины первого клапана и вынимаем длинногубцами сухари.

3. Снимаем тарелку клапана и пружины.

4. Съёмником стягиваем маслосъёмный колпачок.

5. Вынимаем клапан из направляющей втулки.

6. Аналогичную процедуру проводим с остальными клапанами.

7. Отворачиваем и вынимаем регулировочный винт.

8. Откручиваем втулки регулировочных винтов ключом на 21.

9. Демонтируем стопорную пластину.

10. После завершения процедуры ремонта, сборку ГБЦ выполняем в обратной последовательности.

Притирка клапанов

При замене клапанов или сёдел, необходимо выполнить притирку элементов друг к другу для обеспечения герметичности. Для работы потребуется:

• алмазная паста;
• электродрель с регулировкой оборотов.

Притираем клапаны следующим образом:

1. Наносим на тарелку клапана пасту для притирки.

2. Вставляем клапан в направляющую втулку и зажимаем шток в патрон электродрели.

3. Включаем дрель на малые обороты, прижимаем клапан к седлу и вращаем его сперва в одну, затем в другую сторону.

4. Притираем деталь до тех пор, пока на седле и фаске тарелки клапана не появится ровный матовый след.

5. Промываем клапаны и сёдла керосином, ставим их на место, заменив сальники.

Замена сёдел

Чтобы заменить седло, его потребуется демонтировать из ГБЦ. Поскольку в гаражных условиях специальное оборудование для этих целей отсутствует, поэтому для ремонта используется сварка либо подручные инструменты. Для демонтажа седла к нему приваривают старый клапан, после чего выбивают молотком. Новую деталь устанавливают в такой последовательности:

1. ГБЦ нагреваем до 100˚С, а сёдла охлаждаем в морозильнике двое суток.

2. Подходящей наставкой забиваем детали в корпус головки.

3. После остывания ГБЦ, зенкуем сёдла.

4. Фаски нарезаем фрезами с разными углами.

Видео: замена седла клапана ГБЦ

Замена втулок

Замена направляющих втулок клапанов производится следующим набором инструментов:

• молоток;
• оправка для выбивания и запрессовки втулок;
• развёртка на 8.025 мм;
• рожковый ключ под развёртку.

Процесс замены втулок состоит из следующих шагов:

1. Выбиваем старую втулку при помощи молотка и подходящей наставки.

2. Перед монтажом новых деталей помещаем их в холодильник на 24 часа, а головку блока нагреваем в воде при температуре +60˚С. Забиваем втулку молотком до упора, предварительно надев стопор.

3. Развёрткой делаем отверстия согласно диаметру штока клапана.

Подготовительные работы

Первое, что следует сделать – это снять воздушный фильтр. Для тех, у кого ВАЗ карбюраторный, процесс не отличается сложностью. С инжекторными моделями придется повозиться чуть дольше.

Чтобы получить доступ к ГБЦ, надо полностью размонтировать часть топливной системы, расположенную в подкапотном пространстве.

Карбюратор лучше убрать полностью, поскольку снятие головки цилиндров с ним – довольно трудоемкая процедура, вследствие которой один из узлов часто повреждается.

После этого отвинчивают гайку, удерживающую трамблер – его с кабелями убирают. Иногда крепежный элемент не поддается. Его затяжку нетрудно сорвать, обработав крепеж WD-40 и оставив на пару минут в покое.

На этом моменте разборку прекращают, так как нужно слить охлаждающую жидкость – подставьте под штуцер, располагающийся на днище, емкость и отверните его заглушку

После этого медленно (это важно) выкрутите крышку из распределительного бачка.. Когда тосол выльется, приступайте к демонтажу кожуха ГБЦ

Используйте для этого торцовый ключ. Отвернутые гайки и пружинные шайбы сложите в коробочку, чтобы не растерять

Когда тосол выльется, приступайте к демонтажу кожуха ГБЦ. Используйте для этого торцовый ключ. Отвернутые гайки и пружинные шайбы сложите в коробочку, чтобы не растерять.

Теперь остается снять головку и установить новую прокладку. Задерживаться на этом моменте не будем – здесь нет ничего сложного.

Как открутить болт и гайку шкива коленвала

Чтобы быстро демонтировать шкив коленвала понадобятся: комплект инструментов автослесаря, «пенек», домкрат, торцевая головка с рычагом.

Ход работ:

1. Производят демонтаж колеса.
2. Устанавливают транспортное средство на подпорку — «пенек».
3. Снимают щиток мотора, который служит барьером от грязи, далее вынимают воздушный фильтр и ремень генератора.
4. На блоке сцепления открывают заглушку и фиксируют коленвал, при помощи монтировки стопорят зубья маховика.
5. На болт надевают головку и приступают к откручиванию крепежа. Если не получается провернуть, рекомендуется постепенно увеличить длину рычага.

На видео подробно показано, как открутить болт шкива коленвала:

Перед проведением затяжки следует проверить размеры болтов, они должны соответствовать длине 135,5 мм. В противном варианте, особенно если отклонение в большую сторону, произвести тщательную затяжку не получится.

Фрезеровка головки

Существует несколько неисправностей головки блока, которые вы самостоятельно не сможете устранить. При систематических перегревах двигателя происходит деформация алюминиевой головки блока. Идеально ровная поверхность прилегания головки к блоку двигателя перестаёт быть таковой.

Это приводит к тому, что прокладка между блоком и головкой начинает пропускать. Замена её на новую не решает проблему. В этом случае выходом может стать шлифовка прилегающей поверхности. Фрезеровка выполняется на специальном станке, что позволяет выполнить работу идеально точно.

В условиях вашего гаража самостоятельно такую процедуру осуществить маловероятно. Использовать ручную шлифмашинку (как советуют некоторые гаражные «кулибины») для этой цели означает полностью испортить прилегающую поверхность. В таком случае ремонт ГБЦ приведёт к полной замене головки — шлифовать её до бесконечности невозможно.

Начало проведения работ

Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.

Этапы

Процедуры замены прокладки ГБЦ на ВАЗ 2106 состоит из следующих шагов:

1. Обесточить автомобиль, отсоединив минусовую клемму от АКБ.
2. Слить охлаждающую жидкость в приготовленную емкость.
3. Демонтировать воздухофильтр, крышку клапанов, привод регулирования воздушной заслонки.
4. На следующем этапе необходимо совместить установочные метки на распредвале и коленвале, чтобы не пришлось снова устанавливать фазы газораспределения при сборке.
5. Далее нужно демонтировать карбюратор и распределитель зажигания с высоковольтными проводами.
6. Открутив колпачковую гайку натяжителя, следует ослабить натяжение цепи ГРМ.
7. Ослабив крепление шестеренки, необходимо ее демонтировать.

   Снимаем звездочку распредвала

Цепь следует привязать проволокой, чтобы случайно не упала в мотор.

В каких случаях необходимо снимать и ремонтировать блок?

Причин ремонта может быть несколько, рассмотрим их по порядку:

1. Первой и наиболее распространенной причиной, в результате которой необходимо снятие головки блока цилиндров ВАЗ 2106 и ее ремонт, является износ прокладки. Уплотнительная прокладка со временем изнашивается, в ней могут появляться пробоины, в результате чего в моторную жидкость может попадать антифриз, а в охлаждающую жидкость — масло.
2. Появление микротрещин в структуре ГБЦ. В этом случае необходимо не только снятие головки блока цилиндров ВАЗ 2106, но наличие специального оборудования, которое позволит осуществить качественный ремонт.
3. Поломка направляющих втулок. Выход из строя этих элементов требует неотложной замены компонентов.
4. Необходимость ремонта седла головки или его замена.
5. Замена распределительного вала или необходимость его ремонта и дефектовки.

На самом деле, причин может быть множество, но мы привели наиболее распространенные и самые часто встречаемые в случае с автомобилями ВАЗ 2106. Подробнее о том, как происходит ремонт и демонтаж, расточка и доработка головки блока цилиндров на ВАЗ 2106, вы сможете узнать ниже.

Извините, в настоящее время нет доступных опросов.

Снятие ГБЦ ВАЗ 2107

Настало время для снятия цепи привода ГРМ. Для этого ослабляете натяжитель, а еще лучше – полностью снимаете его. Только после этого можно выкрутить болт, которым крепится звездочка к распределительному валу. Но не забудьте шайбу выпрямить перед тем как приступать к выкручиванию.

Чтобы не упала цепь, ее нужно удержать при помощи мягкой проволоки. Далее настает черед распределительного вала. Он крепится девятью гайками к ГБЦ. Вал очень просто снимается, проблем с ним не возникнет. Затем нужно избавиться от приемной трубы и выкрутить гайки крепления выпускного коллектора.

Вот и все, почти завершено снятие. Осталось 11 болтов, которыми к блоку притянута головка. Чтобы их выкрутить, вам потребуется воспользоваться ключом торцовым с длинным воротком. Динамометрический для таких целей не подойдет.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;
• отворачиваем четыре гайки крепления приемной трубы глушителя;
• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;
• откручиваем болт с гранями 13 мм крепления ГБЦ;
• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
• откручиваем гайки распредвала (ключ на 13), снимаем вал,
• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
• совмещение меток распредвала указаны внизу на рисунке стрелками;
• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Демонтаж ГБЦ – важные моменты

Перед тем как заняться головкой, необходимо снять цепь ГРМ

Для этого осторожно ослабляют ее натяжитель, а потом и полностью демонтируют. Затем наступает черед шестеренки распредвала

Ее держит на месте болт – открутите его

Важно, чтобы цепь не слетела со звездочки – от этой неприятности спасает фиксация ее куском толстой медной проволоки

Теперь приступайте к отсоединению распределительного вала – он привинчен к ГБЦ в 9 местах. Затяжка у них не слишком сильная, а потому никаких сложностей на данном этапе не будет. В противном случае опять используйте WD-40.

Когда вал снят, отсоедините приемную топливную трубу и выпускной коллектор. С этого момента ничто не мешает заняться самой головкой – свинтите 11 болтов, и дело сделано.

Как производится регулировка момента протяжки болтов ВАЗ 2109

Замена прокладки головки блока цилиндров ВАЗ При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
3. После этого все винты надо подтянуть на 90 градусов.
4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109. Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра. Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата. Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные. Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене. Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ

Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом

При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы . В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Схема и порядок затяжки головки блока цилиндров на автомобилях ВАЗ

Затягивать крепеж следует в определенном порядке. Данная методика позволяет произвести правильную стыковку основного блока с блоком цилиндров, не создавая перекосов и лишнего напряжения металлических поверхностей. Притягивают болты ГБЦ в два этапа:

1. С первой крепежной единицы по десятую затягивают моментом 3,5-4,1 кгс*м.
2. Эти же метизы уже затягиваются моментом 10,5-11,5 кгс*м.
3. В последнюю очередь затягивают метиз №11, затяжка моментом составляет 3,5-4,0 кгс*м.

Порядок затяжки болтов головки блока цилиндров ВАЗ 2108.

Порядок затяжки головки блока цилиндров ВАЗ 2108 аналогичен с классическим модельным рядом. Работа должна начинаться аналогично с центральной точки, порядок затяжки головки блока цилиндров проводится в 4 стадии.

• Крепеж затягивают моментом – 2,0 кгс/м.
• Продолжают затяжку с моментом 7,5-8,5 кгс/м.
• Метиз оборачивают на 90 градусов.
• Производят финальный поворот на 90 градусов.

Затяжка головки блока цилиндров ваз 2110. Шестнадцатиклапанные двигатели Волжского автопрома начинают затягиваться по такому же принципу, как и все остальные модели – из центральной. Моменты затяжки:

• Показатели равны 2,0 кгс/м.
• Метизы поворачивают на 90 градусов.
• Повторный оборот на 90 градусов.

Важная информация! На 16-ти клапанных моторах допускается повторное применение крепежных болтов ГВЦ. Главное, чтобы их длина без головки не превышала 9,5 см. В случае если габариты превышают показатели нормы, то крепежные единицы рекомендуется заменить.

Правила затяжки

Перед началом работ рекомендуется проверить состояние метизов. На них должна быть хорошая резьба, а длина должна соответствовать нормативам.

Важная информация! Полноценная длина болтов ГБЦ равна 135,5 мм. Если вывинченные в процессе замены прокладки элементы соответствуют этому показателю, значит, их можно использовать второй раз. В случае удлинения крепежных элементов при эксплуатации двигателя применять их не рекомендуется, лучше приобрести новые. Например, болты ГБЦ ВАЗ 2112 идут М10×1,25 и М12×1,25.

Болты устанавливают на место и приступают к затяжке. Работа проходит в пошаговом порядке, из инструмента понадобится динамометрический ключ. Если производить затяжку в хаотичном порядке – это приведет к неприятным последствиям, которые повредят двигатель.

Работа выполняется в 4 этапа, каждый шаг производят по вышеописанной схеме:

1. Каждый крепеж затягивают инструментом – усилие 2 кгс/см 2 .
2. Закручивание в режиме усилия 8 кгс/см 2 .
3. Болты дотягивают проворачиванием каждой крепежной единицы на угол в 90 градусов.
4. На четвертом этапе вновь проворачивают каждый из болтов на угол 90 градусов в порядке приведенной схемы.

Необходимые инструменты

1. Динамометрический ключ.
2. Набор торцовых головок.
3. Удлинитель.
4. Трещотка/вороток.

Динамометрический ключ требуется для затяжки болтов с определенным усилием. Работа должна быть произведена аккуратно, также желательно иметь определенные навыки в использовании инструмента. Инструкция по использованию ключа:

1. Держатель должен быть выставлен в «нулевое» положение.
2. Приступают к плавному вращению инструмента и в то же время следят за его показаниями.
3. Если при применении ключа на индикаторе отсутствуют показания, это указывает на растяжение болтов. Особенность отмечается на начальной стадии работ. Следует продолжать обороты инструмента.
4. Когда момент затяжки будет достигнут, инструмент следует выключить.

Пошаговая инструкция

Порядок затяжки болтов ГБЦ на ВАЗ 2107:

1. Снимают провода, которые подключены к датчикам аварийного уровня масла и температуры ОЖ.
2. Сливают охлаждающую жидкость.
3. Производят демонтаж термостата.
4. Снимают корпус воздушного фильтра.
5. Отсоединяют входной элемент выхлопной трубы от коллектора.
6. Снимают кожух и ремень распределительного вала.
7. С карбюратора демонтируют приводные тяги двух заслонок.
8. Отключают проводку, присоединенную к ГБЦ.
9. Путем ослабления хомутов отсоединяют шланги, расположенные на ГБЦ.
10. Производят демонтаж головки блока цилиндров.
11. Удаляют отработанную прокладку.
12. Поверхностную плоскость касания ГБЦ очищают от остаточных частиц прокладки.

https://youtube.com/watch?v=SkwB_3Kj0Nw

Чтобы поставить новую прокладку и собрать головку блока цилиндров, следует произвести сборку в такой же последовательности как вышеперечисленно, только в обратном порядке.

Нюансы замены прокладки

На некоторых ресурсах советуют изучить прокладку, чтобы узнать, какие именно повреждения на ней образовались. Это, на самом деле, лишь трата времени, ведь указанный элемент не ремонтируется. Просто выбросьте старую и поставьте новую.

На последнем моменте необходимо остановиться. Удалив старый уплотняющий элемент, хорошенько очистите располагающуюся под ним поверхность. При нужде обработайте тонкой шкуркой – только на идеальное ровное основание есть смысл устанавливать приобретенную прокладку. Малейшая выпуклость, даже при правильной затяжке, спровоцирует течь.

До возврата на место головки убедитесь, что все клапаны вашего автомобиля ВАЗ исправны

Особе внимание уделите сальникам – изношенные лучше сразу заменить. Если на машине используется прокладка нового образца, то ее монтируют на герметик – нанесите его по периметру с обеих сторон

Причины, требующие осуществления правильной затяжки

Как отмечалось выше, затяжку проводят после разборки ГБЦ, а ее, в свою очередь, чаще всего выполняют, когда возникает необходимость заменить прокладку в модели 2107. В большинстве случаев неисправность рассматриваемого элемента является основанием для запрета дальнейшей эксплуатации транспортного средства.

Очень часто встречается такая проблема, как износ прокладки на участке между смазочными каналами и теми, что отвечают за циркуляцию тосола. В этой ситуации происходит взаимное загрязнение рабочих жидкостей. Характерные симптомы таковы:

• разжижение масла и падение его уровня;
• изменение оттенка тосола (он начинает походить на чай).

Такая поломка требует неотложного ремонта.

Второй вариант неисправности ВАЗ-2107 – утрата герметичности на участке между собственно цилиндрами и системой подачи ОЖ. Как правило, здесь виноваты:

• бракованная прокладка ГБЦ;
• недостаточный момент затяжки.

Вне зависимости от этого, происходит одно и то же – в систему охлаждения проникает воздух, а после этого:

• растет температура ОЖ;
• распределительный бачок буквально закипает.

Многие ищут причины отказа в других местах, если производили замену прокладки ГБЦ недавно, но это лишь напрасная трата сил. Дело в том, что сейчас такие элементы часто имеют низкое качество, а иногда производятся в кустарных условиях. В результате уплотнитель выходит из строя в считанные месяцы. Присмотритесь внимательно, нет ли потеков тосола в пространстве между блоком цилиндров и мотором. Если это так, то попробуйте усилить затяжку болтов. Когда же эта мера не помогает, то, скорее всего, проблема именно в неровной прокладке.

Снятие головки блока цилиндров

Последовательность действий:

1. Снять аккумуляторную батарею. Это обеспечит удобный доступ к головку ГБС и обезопасит от короткого замыкания.
2. Снять воздушный фильтр.
3. Демонтировать карбюратор на карбюраторной версии двигателя.
4. Снять провода системы зажигания и распределитель (при наличии).
5. Слить охлаждающую жидкость из ГБЦ, выкрутив пробку. Перед сливом нужно дождаться пока двигатель остынет.
6. Ослабить хомуты и отсоединить резиновые патрубки системы охлаждения, идущие к ГБС.
7. Снять клапанную крышку, открутив 8 гаек и сняв их вместе с фигурными прижимными шайбами.
8. Ослабить натяжитель цепи, открутив фиксирующую гайку. Для удобства можно полностью демонтировать его.
9. Отверткой и молотком отогнуть края контрящей шайбы на болту крепления шестерни распредвала и открутить болт. Снять шестерню. Снятую с шестерни цепь подвязать проволокой, чтоб она не упала в поддон двигателя.
10. Открутить гайки крепления распредвала (10 штук) и снять его.
11. Открутить латунные гайки крепления приемной трубы к выпускному коллектору и снять ее вместе с прокладкой.
12. Мощным воротком открутить 10 болтов, притягивающих головку блока цилиндров и одиннадцатый болт, установленный на отливе головки. Демонтировать головку. Она довольно тяжелая, поэтому чтобы не поцарапать автомобиль, лучше снимать ее с блока вдвоем.
