Как правильно затянуть резьбовые крепления головки блока цилиндров

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа

При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Это интересно: Причины стука клапанов на холодном двигателе и как их устранить

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Момент затяжки болтов (усилие)

Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.

Таблица: моменты затяжки соединений в зависимости от диаметра резьбы

Номинальный диаметр резьбы	Размер «под ключ» головки, болта (гайки), мм	Шаг резьбы, мм	Классы прочности по ГОСТ 1759–70
Болт
5.8	6.8	8.8	10.9	12.9
Гайка
6	10	1	0,5	0,8	1,0	1,25	1,6
8	12 — 14	1,25	1,6	1,8	2,5	3,6	4,0
10	14 — 17	1,25	3,2	3,6	5,6	7,0	9,0
12	17 — 19	1,25	5,6	6,2	10,0	12,5	16,0
14	19 — 22	1.5	8,0	10,0	16,0	20,0	25,0
16	22 — 24	1,5	11,0	14,0	22,0	32,0	36,0
18	24 — 27	1,5	16,0	20,0	32,0	44,0	50,0
20	27 — 30	1,5	22,0	28,0	50,0	62,0	70,0
22	30 — 32	1,5	28,0	36,0	62,0	80,0	90,0
24	32 — 36	1,5	36,0	44,0	80,0	100,0	—

Правильный порядок затяжки

Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:

1. Первый подход – усилие 3-4 кгс.
2. Второй подход – усилие 7 кгс.
3. Третий подход – усилие 9 кгс.
4. Последний подход – усилие 11,5 – 12 кгс.

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

• Общее состояние болтов – новые или б/у;
• Наличие смазки на резьбовой части;
• Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Ошибки при монтаже головки

Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.

При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.

Момент затяжки болтов

Данный показатель вы вполне можете определить самостоятельно не прибегая к услугам специалистов таблице, однако следует учитывать, что для этого необходимо точно знать, какая информация содержится на маркировке, которая расположена на верхней части болта. Маркировка расположенная на головке болта должна содержать следующую информацию:

Клеймо того завода, который произвел данную продукцию. Информацию о классе прочности изделия. Резьба с правой стороны не содержит маркировки, а вот резьба с левой стороны содержит маркировку, которая располагается по часовой стрелке. Болты из углеродистой стали имеют маркировку с классом прочности, которая обозначается двумя цифрами отделяемыми между собой точкой. Например:12.8,10.5,8.7 Первая цифра маркировки информирует о 0.01 номинальной величине предела прочности на разрыве. Измеряется данная величина в МПа. В случае, если класс величины 8.7, то первая цифра 8 означает 8*100=800 МПа или 800 Н/мм2 или 80 кгс/мм2 Вторая показатель на маркировке информирует об отношение предела прочности к пределу текучести, данное значение умножается на десять. То есть при маркировке 8.7 получается 8*7*10=560 Н/мм2

Этот показатель и есть максимально возможная нагрузка используемого болта.

На изделия из нержавейки наноситься соответствующая маркировка стали, то есть А2 или же А4 и соответствующий предел прочности равный 50, 60 и т.д. К примеру: А2-60 или А4-70. В специальной таблице можно узнать практические моменты затяжки соответствующих болтов произведенных из углеродистой стали Н/м. При этом следует учитывать, что у болта остается еще запас прочности, для того чтобы как говориться он не «потек». Однако это не значит, что все соединения следует затягивать по максимуму. Чаще всего такое усилие приводит к тому, что соединение приходит в негодность, то есть высока вероятность продавливания, порчи эластичной прокладки и т.д. Получается, что приведенные в таблицах значения являются допустимыми, однако уровень нагрузки в данном случае равен примерно 60-70% предела текучести.

Как затягивать цифровым динамометрическим ключом?



Подобный вид инструмента похож на , только вместо пружинного механизма, цифровой использует “начинку”, благодаря которой измеряется усилие. Принцип работы электронного динамометрического ключа: необходимое значение выставляется также заранее, а при его достижении издает звуковой сигнал, оповещающий о завершении работы. На дисплее можно контролировать изменения прилагаемого усилия в конкретную точку времени.

Вся номенклатура данного инструмента является измерительными приборами, поэтому требуют бережного хранения и должны использоваться строго по назначению.

Перед приобретением инструмента рекомендуем ознакомиться с материалом —

Порядок затяжки болтов ГБЦ

Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».

Обычно последовательность действий для четырехцилиндровой модели выглядит так:

К стандартным рядникам можно отнести следующие моторы:

Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.

Маркировка деталей

Этот параметр указывается на головке болта. Для деталей, выполненных на основе углеродистой стали с классом прочности — 2, указываются цифры через точку, например: 3.5, 4.8 и т. д. Первая цифра указывает 1/100 номинального размера прочностного предела на разрыв, измеряется в МПа. Например, если на головке болта, указано — 10.1, то первое число означает 10*100 = 1000 МПа.

Вторая цифра — отношение пределов текучести к прочности, умножается на 10, по вышеуказанному примеру — 1*10*10= 100 МПа.

Предел текучести — это максимальная нагрузка на болт. Для элементов, выполненных из нержавеющей стали, наносится тип стали А2 или А4, и далее предел прочности. Например: А4—40. Число в данной маркировке характеризует 1/10 предела прочности углеродистой стали.

Определение момента затяжки

Рассмотрим порядок определения момента затяжки с помощью динамометрического ключа. Динамометрический ключ можно разделить на несколько видов.

Стрелочный ключ

Самый простой в использовании вид ключа. Принцип его работы основан на отклонении рычага со шкалой относительно неподвижного указателя. Ручка торсион используется для передачи усилия на крепежное изделие. Стрелка указатель с одной стороны прикреплена к головке ключа, а с другой стороны свободна и служит указателем, который показывает значение крутящего момента в определённый момент времени.

Из плюсов можно выделить:

• низкую стоимость изделия;
• шкала работает в обе стороны. Она позволяет закручивать крепежные изделия как с правой, так и с левой резьбой.

Из недостатков можно выделить:

• низкую точность (погрешность измерений составлять от 4 до 10%);
• данные ключи нельзя отрегулировать и, в связи с этим они со временем изнашиваются и теряют точность измерений, что делает их непригодным к использованию;
• крайне сложно работать в труднодоступных местах, потому что необходимо всегда следить за затяжкой по стрелке указателю;
• отсутствует храповый механизм, как у ключа трещотки, в связи с этим ключ приходится всегда переставлять заново;

Предельный ключ (белковый)

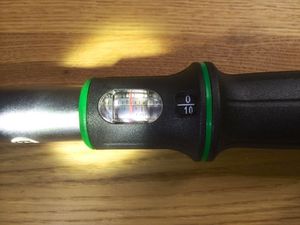

Конструкция данного динамометрического ключа показана на картинке. В данном ключе есть специальный механизм, который даёт установить на нём необходимый крутящий момент и передать его на закручиваемый элемент. Также у данного ключа есть храповый механизм, как у обычной ;трещотки. Необходимый момент затяжки можно выставить при помощи шкал, расположенных на корпусе изделия. Как только при закручивании необходимый момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Предельный ключ очень удобен в работе, так как при его использовании необходимо просто закручивать соединение до щелчка. Данные ключи имеют большой диапазон крутящего момента (от 5 до 3000 Нм). Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.

Из плюсов можно выделить:

• погрешность данного ключа составляет не более 4%;
• достаточно прост в использовании, так как есть храповый механизм;
• можно заранее выставить необходимый крутящий момент, при достижении которого ключ издаст характерный щелчок;
• легко использовать в труднодоступных местах;
• может работать с крепежными изделиями как с правой, так и с левой резьбой.

Из недостатков можно выделить:

• необходимость калибровки данного ключи;
• со временем храповый механизм может выйти из строя, но можно отдельно приобрести рем комплект для некоторых моделей ключа.

Цифровой

По сравнению с предыдущими моделями ключей, данный динамометрический ключ имеет множество возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного ключа. У данного ключа минимальная погрешность измерений, благодаря электронным компонентам. На дисплее выставляется необходимый момент закручивания, при достижении которого данный ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Из плюсов можно выделить:

• вывод значений крутящего момента в разных значениях силы;
• имеет световую и звуковую индикацию;
• высокая точность измерений (низкая погрешность);
• может работать с крепежными изделиями как с правой, так и с левой резьбой;
• не требует регулировки благодаря электронной начинке;
• удобство работы за счет храпового механизма;
• сохраняет измеряемые значения в память устройства.

Из недостатков можно выделить:

высокая стоимость по сравнению с ключами других видов.

Данный инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на используемом ключе. При попытке превысить предел, ключ быстро выйдет из строя. Усилие на затяжку и тип стали указывается на каждом болте.

Динамометрический ключ: какой выбрать

Необходимо руководствоваться различными особенностями работ, которые нужно выполнять. Если работа очень проста и не требует действий в труднодоступных местах, то идеально подойдет простой шкальный прибор. Он очень долговечный, выполнен в простой компоновке и позволяет проводить любые действия.

Если функционала шкального устройства недостаточно, работа может проходить в труднодоступных местах и необходима высокая точность, то нужно выбирать между цифровым и предельным ключами. Стоить цифровой будет немного больше, и его функционал не всегда необходим. В большинстве случаев достаточно простого предельного ключа.

При необходимости соблюдения высокой точности и минимальной погрешности необходимо выбирать цифровой прибор.

Определение момента затяжки

Динамометрическим ключом

Подбор этого инструмента должен осуществляться так, чтобы затяжной момент на крепежном элементе был на 20-30% меньше, нежели значение максимального момента на используемом ключе. Если попытаться превысить допустимый лимит, то инструмент может легко сломаться.

Чтобы выполнить вторичную протяжку болтов, следует придерживаться следующих рекомендаций:

1. Точно знать значение необходимого затяжного усилия.
2. Выполняя контрольную проверку затяжки, необходимо выставлять усилие и проверять по кругу каждый крепежный элемент.
3. Запрещается пользоваться динамометрическим ключом как обычным, его не стоит использовать для закрутки деталей, гаек и болтов, чтобы получить лишь примерное усилие. Его стоит использовать для выполнения контрольной протяжки.
4. У динамометрического ключа должен быть запас для измерения момента усилия.

Без использования динамометрического ключа

Чтобы выполнить проверку нам понадобится наличие:

• накидного или рожкового ключа;
• пружинного кантера или весов, с пределом не менее 30 кг;
• таблицы, которая содержит сведения об усилии затяжки болтов и гаек.

Момент затяжки является усилием, которое необходимо приложить на рычаг размером в 1 метр. К примеру, требуется выполнить затяжку гайки рассчитав для этого усилие в 2 кГс/м:

1. Нам потребуется узнать какой длины ключ. Например, длина составляет 20 см или 0,2 метра.
2. Разделить единицу на наше полученное значение: 1/0,2 = 5.
3. Умножить полученный результат: 5*2кГс/м = 10 кг.

Далее на практическом опыте крепим к ключу крючок и присоединяем его к весам. Выполняем натяжку к нужному значению (которое мы получили в ходе расчетов) и начинаем постепенно закручивать/проверять. Применение такого кустарного метода все же лучше, нежели закручивать болты на «глаз». Погрешность будет присутствовать в любом случае, однако с увеличением усилия она будет уменьшаться. Все зависит от того, какого качества весы. Однако для проведения серьезных и профессиональных работ лучше обзавестись специальным динамометрическим ключом.

Как настроить динамометрический ключ?

Если производился недавно ремонт приспособления или оно работает неправильно еще с завода, то нужно произвести калибровку. В домашних условиях задачу, как выставить динамометрический ключ, делаем согласно следующей инструкции:

1. Для калибровки требуется установить точный момент силы. Дома это можно произвести с помощью кантера, как описано в предыдущем разделе, или используя груз с точным весом (гантели, гири).
2. Устанавливаем ручку на нужный момент и проверяем ключ в работе.
3. Если щелчок произойдет раньше, чем груз переместится, то нужно затянуть калибровочную втулку.
4. Если вес поднимается без щелчка, то калибровочная втулка ослабляется.
5. Настройка динамометрического ключа производится до момента, пока груз в момент щелчка будет едва-едва подниматься.
6. Когда требуемый параметр будет выставлен, ручка блокировки затягивается.
7. Устанавливается и затягивается контргайка, чтобы калибровочная втулка зафиксировалась.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой . При применении инструмента необходимо соблюдать основные рекомендации и правила пользования :

• Использование в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому нужно применять только по назначению;
• Применять только стандартные или высокие безударные торцевые насадки;
• Для обеспечения передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ;
• Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
• Не рекомендуется бросать или стучать по инструменту;
• Если или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
• После работы лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус тонким слоем масла;
• После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя измерений инструмента;
• Впоследствии пружина в все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить инструмента.

Ознакомившись с основными инструкциями по применению , предлагаем разобраться, как правильно затягивать болты разных видов этого инструмента. В предыдущей статье мы рассматривали основные
, их особенности, преимущества и недостатки.

Принцип работы инструмента

Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.

Например, чтобы вернуть рукоятку инструмента назад после полного оборота, нужно приложить относительно небольшое усилие. А вот, чтобы затянуть гайку следует приложить немного больше усилия.

Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается. Таким образом, исключается вероятность того, что резьба сорвется.

Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.

Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.

Зачем считают Ньютоны и метры

Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.

Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.

Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.

Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.

Если вы используете рычаг длиной, например, 22 см, то усилие будет составлять уже 4,5 кг. Иными словами, нужно крутящий момент (10 Н*м) поделить на длину рычага (в данном случае — 0, 22 м) и умножить на 0,1. Используя эту простую формулу, можно без проблем рассчитать, какое конкретно усилие требуется приложить для затяжки гайки.

Купить или сделать?

В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.

Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.

FakeHeader

Comments 13

Я затягивал динамометрическим ключом выставлял 200 н.м. По книге от 190 до 210

Вот. спасибо огромное)))

На П2 они регулируемые и ослабление нужно, чтобы подшипник имел небольшой люфт, который исчезнет при его разогреве во время движения иначе он «сгорит» и заклинит, ресурс уменьшится быстро. А тут я думаю усилие затяжки шруса(можно посмотреть по аналогии на других марках примерный момент затяжки). А так не надо конечно тянуть чтоб шрус отломить или гайку сорвать))), но это уже качком надо быть или вороток метра 3 иметь)).

На П2 было написано затянуть определенным усилием затем отвернуть на 10 или 20 градусов) тут фиг знает, надо книжку читать)

По максимуму затягивай, там не страшно.

максимум бывает разный, наверно все же сильно то совсем нельзя, есть определенное тогда уж усилие, с которым затягивать.

На втором поколении спортов он не регулируется, если у тебя появился люфт, ощущаемый руками, то только меняй.Я себе менял, с одной стороны ступицу в сборе оригинал поставил, а потом не спеша купил оригинальный подшипник, разобрал старую ступицу и запресовал новый подшипник, а потом поменял и вторую сторону. Подшипник кстати стоит KOYO в оригинале, если что:). Ступицу брал за 6300р(может сейчас дороже), а подшипник что то около 3тыс.

Другие факторы

Выдох выдох через нос задействует также ваше обоняние, и тем самым вы можете ощутить больше вкуса, кроме того через слизистую носа никотин хорошо усваивается, что может стать еще одним фактором на пути получения большего количества никотина из жидкости.

Воздушный поток уменьшение воздушного потока делает затяжку более тугой и сигаретной, открытие же воздуховодов позволяет перейти к кальянной. Регулируя подачу воздуха, вы можете определить для себя идеальную настройку устройства.

Мундштуки выбор мундштука — это еще один параметр, который стоит учитывать: чем он шире, тем больше он подходит для затяжек прямо в легкие, узкие и длинные элементы усложняют затяжку, приближая ощущения к затяжке от сигареты.

Жидкости некоторые заправки для электронных сигарет, такие, как, например, с ароматизатором “корица”, дают достаточно сильный удар по горлу вне зависимости от концентрации никотина и уровня пропиленгликоля, что тоже надо учитывать.

Как определить момент затяжки

Этот инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на вашем ключе. При попытке превысить предел, ключ быстро выйдет из строя.

Усилие на затяжку и тип стали указывается на каждом болте, как расшифровывать маркировку описывалось выше. Для вторичной протяжки болтов нужно учитывать несколько правил:

1. Всегда знать точное необходимое усилие для затяжки.
2. При контрольной проверке затяжки стоит выставить усилие и проверить в круговом порядке все крепежные элементы.
3. Запрещено использовать динамометрический ключ как обычный, им нельзя производить закрутку деталей, гайку или закручивать болт до примерного усилия, контрольная протяжка производится динамометрическим ключом.
4. Динамометрический ключ должен быть с запасом.

Без динамометрического ключа.

Для этого потребуется:

• Ключ накидной или рожковый.
• Пружинный кантер или весы, с пределом в 30 кг.
• Таблица, в которой указывается усилие затяжки болтов и момент затяжки гаек.

Момент затяжки — это усилие, приложенное на рычаг размерами в 1 метр. Например, нам требуется затянуть гайку с усилием 2 кГс/м:

1. Измеряем длину нашего накидного ключа, она, к примеру, составила 0,20 метра.
2. Делим 1 на 0,20 получаем цифру 5.
3. Умножаем полученные результаты, 5 на 2кГс/м и получаем в итоге 10 кг.

Переходя к практике, берем наш ключ и весы, прикрепляем крючок к ключу и производим затяжку до нужного веса, согласно описанного выше расчета. Но даже такой способ в итоге окажется лучше, чем тянуть от «руки — на глаз», с погрешностью, чем выше усилие, тем она меньше. Это будет зависеть от качества весов, но лучше все-таки приобрести специальный ключ.

При проведении технического обслуживания автомобиля зачастую возникают вопросы, которые лишь вскользь оговариваются на форумах или в литературе. Одним из них является момент затяжки креплений основных узлов автомобиля. Для выяснения всех нюансов крепления болтов головки блока цилиндров сконцентрируемся на двигателе, «сердце» автомобиля. А при понимании принципов момента затяжки резьбовых соединений полученные знания несложно будет экстраполировать на любой узел автомобиля.

Необходимые инструменты

Разновидности динамометрических ключей Для вкручивания болтов потребуется динамометрический ключ, подходящие головки для него и моторное масло. Подробнее следует остановиться на выборе инструмента. Он бывает трех типов:

• Щелчковый или трещетка. Наиболее популярная разновидность среди автолюбителей. В зависимости от варианта – любительский или профессиональный – варьируется погрешность: от 3 до 5%. Болты с его помощью можно зафиксировать с усилием от 40 до 360 Нм.
• Стрелочный. Самый доступный из всех вариант. Он прост в эксплуатации, но погрешность измерения составляет минимум 10%, поэтому его не рекомендуется использовать для креплений ГБЦ. Максимальное усилие затяжки составляет 280 Нм.
• Электронный. Погрешность измерений минимальна, надежность высокая, сила затяжки определяется в пределах от 20 до 350 Нм. Контролировать момент просто благодаря звуковому и световому сигналам. Единственный его недостаток – высокая цена.

Значения усилий затяжки для различных типов болтов (таблица)

Для более удобного и точного восприятия представлена таблица затяжки болтов динамометрическим ключом.

Класс прочности, Нм	3.6	4.6	5.8	6.8	8.8	9.8	10.9	12.9
М5	1.71	2.28	3.8	4.56	6.09	6.85	8.56	10.3	8
М6	2.94	3.92	6.54	7.85	10.5	11.8	14.7	17.7	10
М8	7.11	9.48	15.8	19	25.3	28.4	35.5	42.7	13
М10	14.3	19.1	31.8	38.1	50.8	57.2	71.5	85.8	17
М12	24.4	32.6	54.3	65.1	86.9	97.7	122	147	19
М14	39	52	86.6	104	139	156	195	234	22
М16	59.9	79.9	133	160	213	240	299	359	24
М18	82.5	110	183	220	293	330	413	495	27
М20	117	156	260	312	416	468	585	702	30
М22	158	211	352	422	563	634	792	950	32
М24	202	270	449	539	719	809	1011	1213	36

Также представим таблицу момента затяжки для дюймовых видов резьб по стандарту, который применяется в Соединенных Штатах.

Дюймы	Нм	Фунт
1/4	12±3	9±2
5/16	25±6	18±4.5
3/8	47±9	35±7
7/16	70±15	50±11
1/2	105±20	75±15
9/16	160±30	120±20
5/8	215±40	160±30
3/4	370±50	275±37
7/8	620±80	460±60
