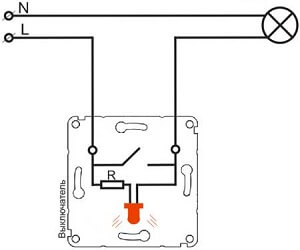

Схема подключения выключателя света с индикацией

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
2. С помощью плоской отвертки поддеть, потом снять клавиши.
3. Снять декоративную рамку.
4. Открутить болтики.
5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
7. Отсоединить провода от контактов.
8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
9. Найти резистор и светодиод.
10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Управление несколькими группами осветительных приборов из двух мест

Управление несколькими группами осветительных приборов из двух мест

Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.

Двойной выключатель

Двойной выключатель

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

Как подключить 2 клавишный проходной выключатель

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

6 Двухклавишные выключатели с подсветкой: самостоятельное подключение

Подключить двухклавишный выключатель так же нетрудно, как и одноклавишный. Просто в подрозетник ставится не два, а три жила. Одна из жил – фаза, оставшиеся две – на светильники или люстры. Вот и все отличия.

Фазу, как правило, скорее всего, выделяют красным или же коричневым цветом, а от люстры – черные или белые цвета. Взяв в руки необходимый инструмент, проверяется «фаза» перед подключением, после – маркируется провод (можно чем угодно – изолентой, лаком, маркером).

Отключив питание, настает пора подключения устройства к сети на 220 вольт.

Подсоединение выключателя с двумя клавишами к сети имеет незначительные отличия с подключением одинарного выключателя, так что с этим легко справиться

Зная, что у двухклавишной версии устройства три клеммы, одна из которых – для фазы, а две другие – для проводков от светильника, нужно в первую очередь найти маленькую схему или букву L — она обозначает место подключения провода для «фазы».

При отсутствии опознавательных знаков делается следующее: подключение фазы проводится лишь к верхней единичной клемме, к нижним двойным нужно подключать провода от люстры.

Три контакта для подключения. Тот, что вверху, — для фазы. Те, что снизу, – для проводов от люстры

По окончании работы надо провести проверку освещения. Сначала нажать на одну клавишу, затем на другую. Если нет проблем и все включается, остается лишь установить в подрозетник и собрать.

4 Как подключить выключатели с подсветкой

Вы, наверное, не удивитесь, но подключать выключатели с подсветкой нужно абсолютно таким же образом, что и без неё. Сложностей нет – если вы уже разобрались в этой теме, вы легко справитесь и с такой задачей.

В подключении нет никаких отличий, а дополнительная цепь светового индикатора не влияет на сам процесс.

Напомним ТБ при монтаже такого рода устройства.

1. 1. Заводим фазу на выключатель. Это нужно сделать для последующего отсутствия напряжения на контактах патрона.
2. 2. Ноль и землю вести напрямую на люстру или светильник.

Главное – внимательность при работе. Она должна быть максимальной. Напряжения в проводе быть не должно. Выкручивать пробки или снимать предохранитель тоже можно – видимый разрыв ничуть не навредит.

Схема и принцип действия подсветки с использованием светодиода

Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.

Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.

Рекомендуем: Требования безопасности при измерении сопротивления изоляции

Как установить выключатель.

Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.

Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.

Как подключить выключатель с подсветкой?

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.

Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
(makel) Установка двойного выключателя с подсветкой + схема

Как устроен выключатель с подсветкой

Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.

Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:

• люминесцентные лампы;
• приборы освещения с электронными пусковыми регуляторами;
• некоторые виды светодиодных ламп.

По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.

Выключатели с подсветкой имеют массу преимуществ:

1. Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
2. Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
3. Обслуживание светодиода не требует больших энергозатрат.

Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.

Самостоятельный вариант

Есть некоторые мастера, которые из прежнего аппарата своими руками делают выключатель со встроенным светодиодом. И не потому, что жаль денег на заводское устройство, просто иногда такая работа повышает свой авторитет и самооценку.

Хотите тоже попробовать? Тогда, перед тем как сделать подобное устройство, запаситесь необходимыми материалами:

• световой диод (мощность 2 Вт);
• резистор (сопротивление 100 кОм);
• паяльник.

Теперь демонтируйте выключатель. С помощью паяльника соберите резистор и диод в цепь, припаяйте её к входному и выходному контактам выключателя, аккуратно расположите диодную лампу в корпусе, чтобы она хорошо легла и не мешала. Поставьте аппарат на место.

В принципе ничего сложного в изобретении своими руками устройства на светодиоде нет. Есть только несколько недостатков:

1. Во-первых, в клавишах нет специальных окошек, их придётся каким-то образом просверлить самостоятельно, вряд ли это получится очень эстетично.
2. Во-вторых, сделанное устройство будет полноценно работать, только если в светильнике вставлены лампы накаливания. В случае осветительного прибора с люминесцентной лампой, такая схема приведёт к тому, что светильник будет светиться и мигать даже при отключенном выключателе. Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать (из-за большого сопротивления светодиодного светильника).
3. И, в-третьих, всё-таки самодельные электроприборы – это всегда риск, который вы берёте на себя.

Как выглядит подсветка для выключателя сделанная своими руками можно увидеть в этом видео:

Поэтому вспомним старую русскую пословицу: «Лучше семь раз отмерь, один раз отрежь». Прежде чем решиться на изготовление самодельного выключателя с подсветкой, хорошенько всё обдумайте и учтите недостатки. Может лучше взять кошелёк, пойти в магазин и купить нормальный заводской аппарат?

Как установить выключатель с подсветкой мы с вами разобрали. Рассказали и о проблемах, с которыми можно столкнуться после его монтажа. Дальше выбор за вами. Но ведь из любой сложной ситуации всегда находится выход. А выключатель, который в тёмной комнате будет сигнализировать вам о своём местонахождении, всё-таки очень удобен.
