Регулировка карбюратора газ 3307

Устройство карбюратора

В крышке поплавкой камеры находится воздушная заслонка, оснащенная двумя автоматическими клапанами. Механизм привода воздушной заслонки соединяется с осью дроссельных заслонок при помощи систем тяг и рычагов, которые во время запуска холодного двигателя открывают заслонки на угол, необходимый для обеспечения оптимальной пусковой частоты вращения коленвала двигателя. Данная система состоит из рычага привода воздушной заслонки, воздействующий одним плечом на рычаг оси заслонки, а другим плечом — на рычаг привода ускорительного насоса, который при помощи тяги соединен с рычагом дроссельных заслонок.

Основные компоненты карбюратора функционируют по принципу воздушного (пневматического) торможения бензина. Экономайзер работает без торможения в качестве простейшего карбюратора. Главная дозирующая система и система холостого хода присутствуют в каждой камере карбюратора.

Система пуска холодного двигателя и ускорительный насос являются общими на обе камеры карбюратора. Экономайзер обладает общим на две камеры клапаном экономайзера и разные распылители, имеющих выход в каждую камеру.

Система холостого хода обеих камер карбюратора состоит из топливного и воздушного жиклеров, а также имеет два отверстия в смесительной камере: нижнее и верхнее. Нижнее отверстие оснащено винтом предназначенный для регулировки состава горючей смеси. Для предотвращения подсасывания воздуха винтом холостого хода, применяется резиновое уплотнительное кольцо. На головке винта предусмотрена накатка для возможности монтажа ограничителя поворота винта, обеспечивающий регулярное качества состава горючей смеси. Воздушный жиклер обеспечивает эмульсирование бензина.

Регулировка угла открытия дроссельных засдонок при закрытой воздушной заслонке (пуск холодного двигателя):
1 — рычаг дроссельных заслонок; 2 — тяга; 3 — регулировочная планка; 4 — рычаг привода ускорительного насоса; 5 — рычаг привода воздушной заслонки; 6 — ось воздушной заслонки.

Главная система дозирования состоит из малого и большого диффузора, главного воздушного и топливного жиклеров и эмульсионной трубки. Главная дозирующая система и система холостого хода обеспечивают необходимый расход топлива автомобилем ГАЗ-53 на всех основных режимах работы двигателя. К экономайзеру относятся детали как общие для обеих камер, так и индивидуальные для каждой. К первым относятся клапан экономайзера с жиклером и механизм привода, а ко вторым — жиклеры, размещенные в блоке распылителей (один на камеру).

Как можно проверить уровень топлива?

Самое главное условие стабильной работы поплавка карбюратора — его свободное перемещение на оси и одновременно с этим важна герметичность корпуса

Следует обратить внимание, что игла клапана должна двигаться абсолютно свободно, без всяческих заеданий. А в тех случаях, когда они происходят, проблема оказывается в нарушении целостности корпуса поплавка — в этом случае регулировка уровня топлива в поплавковой камере будет практически невозможна

Как проверить герметичность поплавка? Сделать это можно, открыв карбюратор, вытащив поплавок и погрузив его в горячую воду. Если на поверхности появились пузырьки воздуха, что будет указывать на повреждения. Чтобы устранить неисправность, в этом месте делают прокол и просто удаляют остатки воды и топлива из поплавка. После этого остается лишь просушить и запаять отверстие. Подобная регулировка работы поплавка невозможна без учета его веса, которые не должен превышать 14 г (если получилось больше, нужно удалить излишки припоя).

Неисправности, влияющие на расход топлива

Признаки

Неисправности карбюратора негативно влияют на работу мотора. Признаки неполадок с карбюратором:

• Нестабильная работа ДВС на холостом ходу, или мотор на этих оборотах регулярно глохнет;
• Провалы на средних оборотах;
• При резком нажатии на педаль акселератора двигатель дергается и захлебывается;
• ДВС не развивает больших оборотов;
• Из трубы глушителя идет черный дым;
• Из карбюратора или из выхлопной трубы слышны хлопки и выстрелы;
• Двигатель работает только при полузакрытой воздушной заслонке;
• Мотор «троит» и заливает свечи;
• Двигатель трудно запускается, и только при нажатой педали газа.

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

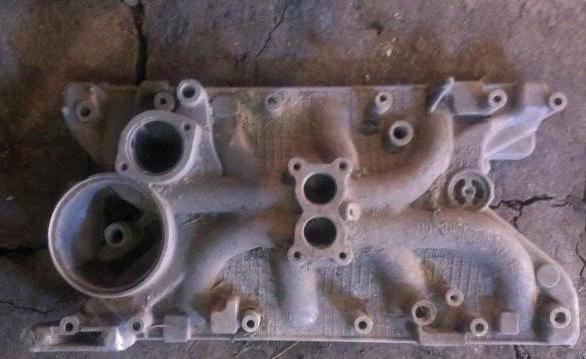

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Экономайзер и ускорительный насос

Экономайзер предназначен для обогащения смеси на максимальных оборотах мотора. Он один и работает на обе камеры. Рычаг (10) перемещает тягу (4), при этом приводной рычаг (3) поворачивается. Ролик, установленный на рычаге, нажимает на планку (1), заставляя опуститься ее и нажимной шток (13). Клапан (12) открывается, топливо попадает в канал (9) и через распылитель (6) — в диффузор. Бензин поднимается к распылителю лишь при большом разрежении в диффузоре. Такое возникает при полном нажатии педали газа и работе мотора на оборотах, близких к максимальным. Ускорительный насос предназначен для дополнительного впрыска бензина при резком нажиме на педаль газа. Планка (1) опускается, но бензин быстро покинуть камеру нагнетания через канал (8) не может, поэтому сжимается пружина между поршнем (2) и планкой.

Экономайзер карбюратора К-135

Устройство ремонт и регулировка карбюратора к 135

Карбюраторы К-126, К-135. Руководство — часть 1

Принцип действия, устройство, регулировка, ремонт

Издательство «КОЛЕСО» МОСКВА

2002 Настоящая брошюра рассчитана на владельцев автомобилей, работников станций технического обслуживания и лиц, изучающих устройство автомобиля, и рассматривает теоретические основы карбюрации, конструкцию, особенности, возможные методы ремонта и регулировки карбюраторов К-126 и К-135 Ленинградского завода «ЛЕНКАРЗ» (ныне «ПЕКАР»), устанавливаемых на автомобили Горьковского и автобусы Павловского автозаводов. Брошюра предназначена для владельцев автомобилей, работников станций технического обслуживания и лиц, изучающих устройство автомобиля.

Карбюраторы серии К-126 представляют собой целое поколение карбюраторов,

выпускавшихся Ленинградским карбюраторным заводом «ЛЕНКАРЗ», впоследствии ставшим АО «ПЕКАР» (Петербургские карбюраторы), почти сорок лет. Они появились в 1964 году на легендарных автомобилях ГАЗ-53 и ГАЗ-66 одновременно с новым тогда еще двигателем ЗМЗ-53. Эти двигатели, Заволжского моторного завода заменили собой знаменитый ГАЗ-51 вместе с применявшимся на нем однокамерным карбюратором.

Чуть позже с 1968 года Павловский автобусный завод начал выпуск автобусов ПАЗ-672, в

семидесятых годах появилась модификация ПАЗ-3201,позднее ПАЗ-3205 и на всех устанавливается двигатель, сделанный на базе того же, что применялся на грузовиках, но с дополнительными элементами. Система питания не изменялась, и карбюратор тоже был, соответственно, семейства К-126. .

Невозможность сразу полностью перейти на новые двигатели обусловила появление в 1966

Двигатели ЗМЗ-53 совершенствовались и изменялись. Последнее крупное изменение,

Неисправности карбюратора

Не соблюдение условий периодичности технического обслуживания автомобиля может привести к поломкам. Неисправности подачи топлива карбюраторным устройством газ 53, прекращает нормальную работу при различных причинах и условиях. При выявлении неисправности узлов, необходимо определить какой именно агрегат дает сбои при работе. Случаются моменты, когда поломки вызваны не корректной работы системы зажигания. Перед ремонтом, необходимо проверить систему зажигания на наличие искры. Карбюратор к 135 стоит открывать только при случаях, если проверена система топливоподачи. Подача топлива может быть затруднена засорением топливо провода или шлангов.

Основные неисправности в работе карбюратора газ 53, может быть обогащение либо пере обеднение смеси. Оба фактора могут быть следствием неправильной регулировки к135му, отсутствие герметичности в работе системы или засорение системы подачи топлива.

• Большой расход топлива, неустойчивая работа на холостом ходу;
• Провалы при разгоне или повышенных нагрузках, следствие заклинивания поршня привода ускорительного насоса;
• Засорение жиклеров. Происходит при агрессивной среде эксплуатации, неисправных фильтрах;
• Разгерметизация корпуса поплавковой камеры к135 приводит к обеднению смеси, когда неустойчиво работает ДВС на определенных режимах;
• Перелив топлива в камеру сгорания за счёт неисправностей иглы поплавковой системы приводит к затрудненному запуску автомобиля.

Промывка и продувка систем потоком воздуха, агрегатов производится при выявлении одной из причин нестабильной работы, а также, качестве профилактики. Обычно ремонт карбюратора газ 53 рекомендуется доверить специалистам, они снабжены необходимым инструментом, навыками для качественной работы. Отрегулировать паз холостого хода своими руками можно сняв воздушный фильтр.

Регулировка карбюратора газ 3307

1. Установка уровня топлива. Возьмите крышку карбюратора, вставьте в корпус клапана поплавкового механизма иглу с надетой на нее исправной уплотнительной шайбой, поставьте поплавок и вставьте его ось (Рисунок 1). Удерживая крышку перевернутой, как показано на рисунке, замерьте расстояние от края поплавка до плоскости крышки. Расстояние А должно составлять 40 мм. Регулировка производится подгибанием язычка 4, упирающегося в торец иглы 5. В старых карбюраторах имеется смотровое окно, через которое виден уровень. В последних модификациях окно отсутствует, а есть только риска на наружной стороне корпуса. Для контроля необходимо ввернуть вместо одной из пробок закрывающих доступ к главным топливным жиклерам, штуцер с соответствующей резьбой, и на него надеть кусок прозрачной трубки (Рисунок 2). Свободный конец трубки следует поднять выше линии разъема корпусов. Рычагом ручной, подкачки бензонасоса наполните, поплавковую камеру бензином.По закону сообщающихся сосудов уровень бензина в трубке и в самой поплавковой камере будут одинаковы. Приложив трубку к стенке поплавковой камеры, можно оценить совпадение уровня с риской на корпусе. После проведения замера слить топливо из поплавковой камеры через трубку в небольшую емкость, исключая его попадание на двигатель, вывернуть штуцер и завернуть пробку на место. Одновременно с проверкой уровня проверяется отсутствие подтеканий через прокладки, пробки и заглушки.

2. Регулировка пускового устройства. Проводится на полностью собранном карбюраторе. До упора поверните рычаг привода воздушной заслонки. Дроссель должен теперь быть приоткрыт на некоторый угол, который оценивается по величине зазора между кромкой дроссельной заслонки и стенкой камеры (Рисунок 3). В «пусковом» положении он должен составлять примерно 1,2 мм. Регулируется зазор следующим образом. Ослабив крепление регулировочной планки 3, размещенной на рычаге 4 привода ускорительного насоса, полностью закрывают рычагом 5 воздушную заслонку карбюратора.

Далее приоткрывают рычагом 1 дроссельные заслонки так, чтобы зазор между стенкой смесительной камеры и кромкой заслонки был равен 1,2 мм. Можно вставить в щель между кромкой дросселя и корпусом смесительной камеры проволоку диаметром 1,2 мм и отпустить дроссель, чтобы ее прищемило в зазоре. Далее перемещают регулировочную планку 3 до тех пор, пока она не упрется в выступ рычага, после чего закрепляют ее. Несколько раз, открыв и закрыв воздушную заслонку, проверьте правильность установки указанного зазора. Учитывая, что пусковое устройство на К-126 не имеет практически никакой автоматики, приоткрытые дросселя является принципиально важным при пуске холодного двигателя.

3. Регулировка частоты оборотов холостого хода двигателя. Регулировка частоты оборотов холостого хода в карбюраторе производиться при помощи двух винтов 2 качества смеси (по одному на каждую камеру) и одного упорного винта 1 дроссельных заслонок (винт количества смеси), причем при завертывании каждого винта 2 смесь обедняется, а в случае отвертывания — обогащается. (Рисунок 4). Регулировочный винт количества смеси 1 регулирует минимальное открытие дроссельной заслонки, при котором двигатель устойчиво работает без нагрузок.Регулировку частоты оборотов холостого хода нужно производить на прогретом до температуры 80-90 градусов двигателе и при совершенно исправной системе зажигания. Сначала необходимо завернуть винты 2 до отказа, однако не туго, а затем отвернуть каждый на три оборота. После этого необходимо пустить двигатель и установить упорным винтом 1 такое наименьшие открытие дросселя, при котором двигатель работает вполне устойчиво. Далее регулируют каждую камеру в отдельности, завертывая или отвертывая один из винтов 2, находят для него наивыгоднейшее положение. Наивыгоднейшему положению винта соответствуют наибольшие обороты двигателя при неизменном открытие дроссельных заслонок. Далее повторяют те же операции со вторым винтом. Предварительно отрегулировав состав смеси, необходимо, вывертываю упорный винт 1, уменьшить частоту оборотов до 500-600 об/мин.

http://gaz3307.ru/remont/remont-i-regulirovka-karbyuratora.htmlhttp://prokarbyrator.ru/regulirovka-karbyuratora/regulirovka-karbyuratora-k-135-na-gaz-53.htmlhttp://avtomobilgaz.ru/gruzovye/gaz3307/karbyurator.htmlhttp://autochauffeur.ru/sovety-avtomobilistam/regulirovka-karbyuratora-gaz-3307-samostoyatelno/http://vk.com/topic-137668626_34665364

Виды неисправностей карбюраторов

Правда, далеко не всегда вот такая регулировка помогает снять все проблемы с карбюратором. Иногда устройству необходим ремонт или более сложное обслуживание. Всего можно выделить 4 проблемы с зиловскими карбюраторами. В принципе все они легко устранимы и профессиональный шофер сможет исправить все, не обращаясь в автосервис.

В первую очередь речь идет о таких проблемах, как:

• Конденсат в карбюраторе. Проблем весьма распространенная, особенно в последнее время, когда качество топлива оставляет желать лучшего. Скорее всего, в бензобак попало, что-то очень отдаленно, напоминающее, бензин, вероятно, разбавленный водой или ослиной мочой как было в известном фильме. Естественно, появление конденсата в карбюраторе ЗИЛ 130 и 131 связанно и с тем, что автомобили эти эксплуатируются круглогодично и частенько даже в лютые морозы. Некачественный бензин во время простоя авто замерзает и в итоге в карбюраторе образуется конденсат. Единственное решение проблемы – замена топлива на более качественное.
• Хлопки или выстрелы в карбюраторе. Неисправность, которая может иметь под собой несколько причин. Наиболее вероятны две из них — в первую очередь некачественное топливо. В этом случае в карбюратор поступает недостаточно обогащенная воздушная смесь. Воспламеняется она частями и шофер слышит хлопки или выстрелы в карбюратор. Второй вариант проблема с жиклерами, которые могли засориться. Их можно прочистить потоком воздуха или промыть специальной жидкостью. Если все действия выполнить, верно, выстрелы и хлопки прекратятся.
• Не поступает бензин. Наиболее вероятная причина, механический засор в карбюраторе. Чтобы исправить проблему его придется разобрать и тщательно прочистить. Попутно стоит проверить все шланги, ведущие к устройству на наличие дефектов – проблем может быть и в них.
• . Очень распространенная неисправность. Проблема состоит в том, что в карбюратор поступает слишком много топлива. Первым делом попробуйте отрегулировать винт качества воздушной смеси. Если не помогает, стоит приобрести новые свечи зажигания, не исключено, что проблема заключается именно в них.

Вот, пожалуй, все неисправности, которые можно устранить без особых проблем своими руками. Все остальное, скорее всего, потребует вмешательства квалифицированных автомехаников, которым по плечу тонкая регулировка карбюратора установленного на ЗИЛ 130 и 131. Самостоятельно, кстати, за это дело браться не стоит – процесс весьма длительный и трудоемкий и при отсутствии практических знаний можно и вовсе загубить топливную систему ЗИЛ 131 и 130, в этом случае никакая регулировка уже не поможет.

Уход за карбюратором

Все вышеозначенные проблемы с карбюраторами ЗИЛ 130 и 131, вас никогда не коснуться, если соблюдать ряд несложных правил и ухаживать за карбюратором так, как требует его конструкция:

1. Важнейшее правило – при каждом техническом обслуживании автомобиля проверяйте, чтобы все заглушки соединения и пробки карбюратора были герметичными. Утечка топливной смеси из устройства, может, очень пагубно сказаться на его дальнейшей работе.
2. Также при каждом ТО обязательно удаляйте отстой из поплавковой камеры и как минимум пару раз за год очищайте и промывайте каналы и жиклеры карбюратора. (Лучше всего промывать устройство высокооктановым бензином, а если загрязнения слишком сильные можно использовать для этой цели ацетон).
3. Промытые детали обязательно просушивайте, после вторично очищайте при помощи мягкой тряпки.

Главная дозирующая система

Предназначена для приготовления необходимого количества топливной смеси на средних и высоких оборотах мотора. При дроссельной заслонке, открытой полностью или частично, в камеру сгорания устремляется воздух. В малом диффузоре (распылителе, 16) скорость воздуха повышается и образуется разрежение. Туда засасывается бензин через жиклер (11). Размеры отверстий в диффузорах и жиклерах подобраны для образования оптимальной топливной смеси. При возрастании оборотов двигателя смесь надо несколько обеднять. Это делает эмульсионная трубка (13), находящаяся в колодце под воздушным жиклером (12).

Сборка карбюратора

Поплавок должен свободно, без заеданий качаться на своей оси, обеспечивая при этом ход иглы не менее 1,5 мм.

Уровень топлива в поплавковой камере карбюратора должен быть на 18,5—21,5 мм ниже верхней плоскости корпуса и соответствовать меткам на корпусе карбюратора, которые видны через смотровые окна.

Для получения правильного уровня в поплавковой камере допускается подгибать кронштейн поплавка.

Диафрагменный механизм должен быть герметичен. Проверка производится на специальном стенде.

При вакууме 1500—1700 мм вод, ст. допускается пропуск воздуха не более трех пузырьков в секунду.

Крышку диафрагменного механизма и крышку рычажного механизма диафрагменного привода нужно пломбировать.

Ось дросселей должна свободно без заеданий вращаться в подшипниках. Зазоры по окружности между заслонками и корпусами не должны превышать:

— для дроссельных заслонок—0,06 мм;

— для воздушных заслонок — 0,2 мм.

При полностью закрытой воздушной заслонке дроссели заслонки должны открываться на 12° не менее от положения их полного открытия.

Полное включение клапана экономайзера должно быть при полностью открытых дросселях.

Испытание

Собранный карбюратор должен быть проверен на отсутствие подтеканий и высоту уровня топлива в поплавковой камере на приборе модели НИИАТ-355.

При избыточном давлении 0,3— 0,32 кГ/см2 для бензина удельного веса 0,720—0,750 г/см3 уровень топлива в поплавковой камере должен быть 20 ± 1 мм до плоскости разъема карбюратора.

Производительность ускорительного насоса должна быть не менее 10 см3 за 10 ходов поршня.

Проверка полного включения клапана экономайзера производится замером: зазора между планкой и гайкой привода экономайзера, расстояния между верхней плоскостью крышки карбюратора и верхней плоскостью планки.

Зазор между планкой и гайкой штока привода экономайзера при положении верхней плоскости планки на расстоянии 13 ± 0,2 мм от верхней плоскости разъема поплавковой камеры должен быть 3 ± 0,2 мм.

Расстояние между верхней разъемной плоскостью крышки карбюратора и верхней плоскостью планки должно быть 21,5 ± 0,2 мм.

Проверка срабатывания диафрагменного механизма пиевмоцентробежного ограничителя оборотов производится на специальном стенде.

Ограничитель оборотов карбюратора при работе с эталонным датчиком должен обеспечивать автоматическое ограничение числа оборотов коленчатого вала двигателя при его работе с воздушным фильтром в пределах:

— по скоростной характеристике — 3200—3400 об/мин;

— на холостом ходу — 3450—3550 об/мин.

Все карбюраторы, выходящие из ремонта, должны быть проверены на двигателе с целью определения их основных рабочих качеств, обеспечивающих:

— легкость пуска двигателя;

— устойчивую работу двигателя на малых оборотах холостого хода;

— отсутствие провалов в работе.

Минимально устойчивые обороты коленчатого вала двигателя при работе на холостом ходу должны быть в пределах 400— 500 об/мин.

При проверке работы двигателя на различных режимах (с нагрузкой и без нагрузки) карбюратор должен обеспечивать плавный без провалов переход с одного режима работы двигателя на другой.

Регулировка карбюратора

Регулировку холостого хода выполняют упорным винтом 1 (рис. 3), ограничивающим закрытие дросселей, и двумя винтами 2, 2, изменяющими состав рабочей смеси, на хорошо прогретом двигателе и при исправной системе зажигания.

Особое внимание должно быть уделено исправности свечей зажигания и правильности зазора в их электродах. При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно

При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно.

Начиная регулировку, следует завернуть винты 2 до отказа, а затем отвернуть на два оборота каждый.

Пустить двигатель и установить винтом 1 такое наименьшее открытие дросселей, при котором двигатель работает вполне устойчиво.

Затем обеднять смесь одним из винтов 2, завертывая его при каждой пробе на ¼ оборота до тех пор, пока двигатель не начнет работать с перебоями.

После этого обогащают смесь, вывернув винт 2 на ½ оборота. Проделать те же операции со вторым винтом 2.

Отрегулировав состав смеси, попробовать уменьшить число оборотов холостого хода, вывертывая упорный винт 1 дросселей, после чего снова обеднять смесь обоими винтами поочередно, как указано выше.

Для проверки регулировки холостого хода резко нажать на педаль управления дросселями и резко отпустить ее.

Если двигатель остановится, то число оборотов необходимо увеличить винтом упора дросселей.

Правильно отрегулированный двигатель должен устойчиво работать при 475 — 525 об/мин.

Статьи о товаре

Эксплуатация карбюраторов

Карбюраторный двигатель отличается от инжекторного не только устройством, но и особенностями работы. В этой статье рассказано о том, что необходимо учесть при эксплуатации двигателя с карбюратором, как его обслуживать, как производить основные регулировки и с какими неполадками чаще всего встречаются владельцы машин с карбюраторными моторами.
ь через главный воздушный жиклер.

В карбюраторах могут производиться и другие регулировки, однако любой карбюратор имеет винты качества и количества — с их помощью устанавливается режим работы двигателя на холостом ходу

Такое внимание холостому ходу двигателя уделяется потому, что этот режим является одним из самых важных, но при этом он крайне нестабилен. Поэтому, если не настроить в карбюраторе систему холостого хода, то автомобиль просто-напросто будет невозможно эксплуатировать — двигатель будет постоянно глохнуть, а расход топлива выйдет за всякие разумные рамки.

Регулировка холостого хода карбюратора

Настройка системы холостого хода карбюратора — дело непростое и имеющее множество тонкостей. Существует несколько методик регулировки холостого хода, однако все они сводятся к поиску оптимального режима работы с помощью винтов качества и количества. Здесь мы приведем одну из популярных методик.

Регулировка холостого хода сводится к следующему:

Карбюратор: как создать питательную смесь для двигателя

Несмотря на распространение инжекторных систем подачи топлива, на российских дорогах все еще много автомобилей с карбюраторными двигателями, и с этим нужно считаться. О том, что такое карбюратор, зачем он нужен в автомобиле, какое имеет устройство и на каких принципах основана его работа, читайте в этой статье.
и воздуха. Поэтому современный карбюратор — это сложный узел с несколькими системами, необходимыми для обеспечения работы силовой установки в любых условиях и на любых режимах.

Типы и виды карбюраторов

Существует несколько типов карбюраторов, однако на сегодняшний день распространение получили только два из них:

— Мембранно-игольчатый;

— Поплавковый.

Мембранно-игольчатый карбюратор — недорогой и простой по конструкции, однако имеет ряд недостатков, поэтому получил ограниченное распространение на автомобилях. Но, с другой стороны, этот карбюратор может работать практически в любом положении, поэтому широко используется на маломощных моторах таких устройств, как газонокосилки, бензопилы и других.

эмульсионный жиклер эконостата;

эмульсионный канал эконостата;

воздушный жиклер главной дозирующей системы;

воздушный жиклер эконостата;

топливный жиклер эконостата;

игольчатый клапан;

Автобусы ПАЗ с АКПП: новые машины для современных городов

Павловский Автобусный Завод выпускает свои автобусы с 1952 года, и все эти шестьдесят лет ПАЗы верой и правдой служат в российских городах и сёлах. В последние годы ПАЗ взял курс на модернизацию и создание по-настоящему современных машин. Среди новой продукции завода — городские автобусы ПАЗ, укомплектованные автоматической коробкой передач. Об этих машинах пойдет речь в данной статье.
служивание АКПП Allison 2100

АКПП Allison очень проста в обслуживании и требует только выполнения следующих работ:

— Замена фильтра каждые 80 000 км;

— Замена масла каждые 120 000 км.

Общий ресурс коробки достигает 500 000 км и более. Также компания Allison предоставляет фирменную гарантию на 3 года без ограничения по пробегу, а в случае поломки не придется покупать запчасти ПАЗ — Allison просто произведет замену коробки.

Модельный ряд ПАЗ с АКПП

Павловский завод выпускает две модели автобусов с автоматической коробкой передач Allison:

— Автобус среднего класса ПАЗ-320412-05;

— Городской низкопольный автобус среднего класса ПАЗ-3237.

Также существует возможность установки АКПП Allison 2000-й серии на другие модели Павловских автобусов, главным образом — на городские.

ПАЗ-320412-05 «Вектор». Городской автобус среднего класса вместимостью 60 пассажиров (22 места для сидения). Оборудован дизельным двигателем Cummi

Все статьи

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Особенности конструкции модели К-126

Карбюратор модели К-126 у ГАЗ-53 является двухкамерной деталью, у которого ниспадающий поток горючей смеси. У него также есть экономайзер с механическим приводом и ускорительным насосом.

Его корпус состоит из верхней, средней и нижней части, каждая из которых соединяется винтами, а уже топливо будет поступать в поплавковую камеру через сетчатый фильтр. В качестве пускового устройства карбюратор К-126 имеет воздушную заслонку — у неё есть воздушный клапан, который призван предотвращать образование обогащенной смеси в тот момент, когда запускается двигатель. А у каждой из двух камер существует собственная автономная система холостого хода.

Размер карбюратора ГАЗ-53

Существующие модификации карбюраторов серии к 131

Все существующие модификации карбюраторов серии к 131 и их применяемость на автомобилях показаны в таблице ниже:

Модификации карбюратора	Применяемость на авто	Тип двигателя	Объём л
к 131	Волга: ГАЗ-2П0. 31029, 3102, 3110. Газель: ГАЗ-33021, 33023, 33027, 2705, 27057.	ЗМЗ-402	2.45
к 131В к 131Г	УАЗ-31М2 31514 3″41, 3962,2206,3303 3909	УМЗ-417.10	2.45
131Д	Волга ГАЗ-ЗИО, Соболь: ГАЗ-2752, 2717, 22171, Газель (кроме ГАЗ-33021).	ЗМЗ-406	2.3
к 131Е	УАЗ-3153, 33036, 39094, 39095.	УМЗ- 4218.10	2.9
к 131И	Волга ГАЗ-31029. Газель ГАЗ-3302	JM3-410 10	2.9
к 131Л	УАЗ-31601.	УМЗ-421.10	2.9
к 131Н	ИЖ-412ИЭ. 21251, 2715-01, 27151-01.	УЗАМ-331(6)	1.5
к 131П	НЖ-2126 Ода	УЗАМ-3317	1.7
к 131Р
к 131С	Волга ГАЗ-3102, 31029, 3110. Газель, Соболь.	ЗМЗ-402.10	2.45
к 131Т	Газель.	VM3-4215.10	2.9
к 131У	VA3-31512	ЗМЗ-402.10	2.45
к 131Ф
к 131Ц	УАЗ-33036, 31512.	ЗМЗ — 4104.10	2.9

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.
