Рекомендации по ремонту карбюратора к151

Регулировка ПУ карбюратора К-151

Пусковое устройство – это узел, который является источником сигнала, информирующего о пуске силового агрегата. Если элементы пусковой системы неисправны, или работают неправильно – завести автомобиль вы не сможете. Но и при исправном пусковом механизме возможны проблемы, затрудняющие пуск. Для их и исправления и проводится настройка карбюратора К-151, причём такая работа может быть проведена как на демонтированном, так и на рабочем и установленном на двигателе устройстве.

Регулировка на демонтированном Пекаре осуществляется в следующем порядке:

• немного приоткрываем ДЗ и ищем рычаг управления ПУ;
• проворачиваем его в крайнее положение и фиксируем чем-нибудь подходящим (верёвкой, проволокой);
• отпускаем ДЗ в исходное положение. При этом величина зазора между стенкой камеры и кромкой заслонки должна лежать в пределах 1.5±0.3 мм;
• откручиваем контргайку, блокирующую вращение винта-упора, находящегося на рычаге ДЗ;
• сам винт проворачиваем поэтапно, каждый раз на полоборота. При этом мы должны добиться того, чтобы при закручивании контргайки винт оказался расположенным перпендикулярно кулачку, в противном случае ПУ работать не будет;
• проверяем долину тяги, с помощью которой кулачок ПУ соединён с рычагами воздушной заслонки. При повёрнутом в крайнее положение рычаге ПУ и полностью закрытой ВЗ необходимо добиться величины зазора между рычагами в пределах 0.2-0.8 миллиметров. Если это не так, регулировка осуществляется отпусканием или затягиванием головки тяги, что позволяет укоротить или удлинить саму тягу.

Регулировка заслонок К-151

Отрегулировать ПУ карбюратора К-151 можно и не снимая его, при этом на качестве настройки это не скажется.

Алгоритм настройки:

• демонтируем воздухофильтр автомобиля (разумеется, без снятия короба);
• запускаем мотор на ХХ;
• посредством нажатия на педаль акселератора открываем ДЗ и вытаскиваем манетку – механизм, ответственный за управление работой воздушной заслонки;
• посредством отвёртки с плоским наконечником приоткрываем ВЗ, при этом необходимо определить частоту вращения вала силового агрегата (ориентир — 2600±100 оборотов/минуту). Если скорость намного выше, проделываем схожую операцию с той, которая производилась на снятом карбюраторе: откручиваем контргайку блокировки вращения регулировочного винта рычага, приводящего в движение ДЗ;
• после откручивания контргайки заворачиваем коленвал, если он вращается медленнее, чем нужно, вы вворачиваем КВ;
• затягиваем контргайку.

После выполнения настройки пускового механизма необходимо произвести обкатку карбюратора.

Настройка уровня горючего в поплавковой камере

Неправильно выставленный уровень бензина в ПК – это разбалансировка работы двигателя. Если он завышен, то смесь получится обогащённой, и одним из самых ощутимых последствий такого положения дел будет повышенный расход горючего. При уровне меньше нормы ТВС будет обеднённой, что для двигателя ещё хуже, поскольку может привести к серьёзным поломкам, требующим дорогостоящего ремонта.

Таким образом, уровень горючего в поплавковой – критический показатель для любого карбюратора, независимо от марки и модели.

Для точной регулировки поплавка в камере К-151 нам потребуется линейка и сверло диаметром до 2 мм.

Поплавковая камера карбюратора К-151

Алгоритм регулировки:

устанавливаем машину на ровную горизонтальную площадку (это важно, поскольку мы будем работать с жидкостью);
демонтируем корпус воздухофильтра, расположенный на силовом агрегате;
запускаем мотор, даём ему поработать на ХХ примерно 5-7 минут;
откручиваем и снимаем верхнюю крышку карбюратора;
измеряем поплавковой камере в миллиметрах уровень топлива. Эту операцию следует проводить оперативно, поскольку бензин характеризуется высоким показателем испаряемости, особенно в жару, чему будет способствовать и нагрев двигателя

Промедлив, мы рискуем получить искажённые результаты;
для К-151 замеры должны дать порядка 215 миллиметров – это показатель, считающийся нормальным для эффективной работы мотора;
если уровень не соответствует нормативному – выполняем регулировку, заключающуюся в изменении положения поплавка;
для этого нам нужно использовать что-либо, позволяющее замерять положение поплавка во время проведения регулировочных работ – пригодится предложенное в самом начале сверло, или же кусок проволоки, или любой аналогичный цилиндрический предмет. Главное, чтобы его диаметр не превышал двух миллиметров;
переворачиваем крышку К-151 и кладём её на ровную горизонтальную поверхность – только в таком положении замеры будут точными;
измеряем линейкой расстояние от крышки карбюратора (за точку отсчёта выбираем картонную прокладку) до нижней кромки поплавка. Это расстояние должно быть не больше двух мм;
если это не так, следует подогнуть язычок рычага поплавка таким образом, чтобы добиться нормативного зазора.

Ту же операцию можно выполнить с использованием штангенциркуля, но в этом случае нужно измерять расстояние от картонной прокладки до верхней кромки поплавка. Правильный результат – 30 миллиметров. При несовпадении опять же подгибаем язычок рычага, добиваясь необходимой величины.

Снятие крышки карбюратора К-151С

Отметим, что при осуществлении всех вышеописанных настроек имеется вероятность ошибок, особенно если этим занимается неопытный автовладелец. Поэтому после выполнения регулировки нужно обязательно проверить её правильность. Делается это так:

• крышку К-151 перемещаем в вертикальное положение;
• осуществляем наблюдение за язычком, который мы подгибали (или не трогали, если уровень был в норме);
• если всё сделано без ошибок, язычок должен слегка давить и топить демпфирующий шарик, находящийся на ИК. При этом язычок рычага должен располагаться на уровне, проходящем строго параллельно игольчатому клапану;
• смотрим и на ось штамповки поплавка, которая должна располагаться на уровне, совпадающем с крышкой карбюратора.

Если хотя бы одно из этих условий не соблюдается – процедуру регулировки уровня горючего в ПК придётся выполнять повторно. Многие водители ограничиваются двумя итерациями, даже если ситуация требует иного. Мы рекомендуем всё-таки завершить настройку должным образом, невзирая на потраченное время – полученный опыт нам ещё обязательно пригодится!

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок. За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос. На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.

Настройка уровня топлива в поплавковой камере карбюратора К-151

Откручиваем винты, с помощью которых крепится крышка, слегка приподнимем её и вытаскиваем прокладку. После этого надо отодвинуть крышку в стороны на максимальное расстояние. Отключать тягу пускового механизма в данном случае не обязательно.

На следующем этапе нужно подкачать топливо в поплавковую камеру, для чего используется соответствующий рычаг. Осуществлять подкачку нужно до тех пор, пока уровень бензина не стабилизируется. Расстояние до верхней плоскости корпуса карбюратора должно составлять 21,5 миллиметра.

Если уровень слишком низкий, необходимо подогнуть вверх язычок поплавка. В случае слишком высокого уровня, необходимо подогнуть язычок вниз

После изменения позиции язычка в процессе регулировки карбюратора К-151 очень важно всегда сливать топливо из поплавковой камеры, используя сливную пробку

Неисправности и их устранение

Обмерзание корпуса экономайзера

У карбюратора К-151 на некоторых двигателях наблюдается одна неприятная особенность. При влажной минусовой погоде топливная смесь в карбюраторе активно конденсируется на его стенках. Это происходит за счет высокого разрежения в каналах на холостом ходу (смесь движется очень быстро, что приводит к понижению температуры и образованию наледи). Обмерзает в первую очередь корпус экономайзера, так как воздух поступает в карбюратор именно отсюда, а проходное сечение каналов здесь самое узкое.

Хобот шланга забора воздуха можно кинуть прямо к коллектору. Либо изготовить так называемую «жаровню» — тепловой экран из металлической пластины, который ложится на выпускные трубы и к которому подключается шланг воздушника (см. рис.).

«Жаровня»

Также, чтобы снизить риск возникновения проблемы обмерзания экономайзера, перед поездкой прогреваем двигатель до рабочей температуры в 60 градусов. Несмотря на теплоизоляционную прокладку от двигателя карбюратор все равно получает некоторое количество тепла.

Правка фланца

При частой разборке и снятии карбюратора, а также при чрезмерном усилии при затяжке фланца к двигателю может деформироваться его плоскость.

Существует немало способов решения этой проблемы. Но самым простым и доступным является следующий метод:

1. Нагреваем плоскость фланца карбюратора при помощи газовой горелки. Предварительно вынимаем все составные узлы и детали карбюратора (штуцера, рычаги и т.д.).
2. Кладем плоскость поплавковой камеры на ровную поверхность.
3. Как только карбюратор нагреется, сверху на фланец кладем толстый ровный кусок твердого металла. Ударяем по куску не слишком сильно, каждый раз переставляя его в разные места. В основном, изгиб у фланца идет по краям, в районе отверстий под болты.

Полезное видео

Подробнее о способе правке фланца рекомендуем посмотреть интересное видео:

Чтобы предотвратить дальнейший изгиб фланца, достаточно один раз равномерно его затянуть к двигателю и больше не снимать. Как мы убедились выше, чистку и настройку карбюратора можно проводить, не демонтируя его с двигателя.

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

• «Солекс», разработанный для «Волги» ГАЗ-31029;
• ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
• «Озон» от ВАЗ-2107;
• Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

• подгонка корпуса воздушного фильтра;
• установка жиклеров (топливных и воздушных) другого сечения;
• замена диффузоров и эмульсионных трубок;
• регулировка распылителя ускорительного насоса.

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Устройство и принцип работы, схема

Карбюратор предназначен для высокоточной дозировки топливовоздушной смеси и последующей доставки её в цилиндры двигателя.

В карбюраторе К-151 имеются 2 параллельно расположенных канала, через которые проходит очищенный воздух из фильтра. В каждом из них есть поворотный дроссель (заслонка). За счет такой конструкции карбюратор назван двухкамерным. А привод дросселя устроен таким образом, чтобы в зависимости от усилия нажатия на педаль газа (т.е. изменения режимов работы ДВС), поочередно открывалась первая заслонка, а затем вторая.

В середине каждого воздушного канала расположены конусообразные сужения (диффузоры). Через них проходят потоки воздуха, за счет которых топливо всасывается через жиклеры из поплавковой камеры.

Помимо этого в карбюраторе присутствуют следующие компоненты:

1. Поплавковый механизм. Он предназначен для поддержания постоянного уровня топлива в поплавковой камере.
2. Главные дозирующие системы первичной и вторичной камеры. Предназначены для приготовления и дозировки топливовоздушной смеси для работы двигателя на разных режимах.
3. Система холостого хода. Она предназначена для работы двигателя на минимальных устойчивых оборотах. Состоит из специально подобранных жиклеров и воздушных каналов.
4. Переходная система. Благодаря ей происходит плавное включение в работу вторичной камеры. Функционирует на переходном режиме между холостым ходом и высокими оборотами двигателя (когда дроссельная заслонка открыта менее чем наполовину).
5. Пусковое устройство. Предназначено для облегченного запуска мотора в холодное время года. Вытягивая тягу подсоса, мы поворачиваем воздушную заслонку в первичной камере. Тем самым, перекрывается канал и создается необходимое разрежение для переобогащения смеси. Одновременно с этим на небольшой угол приоткрывается дроссельная заслонка.
6. Ускорительный насос. Топливоподающее устройство, которое компенсирует подачу горючей смеси в цилиндры при резком открытии дросселя (когда потоки воздуха быстрее смеси).
7. Эконостат. Дозирующая система вторичной смесительной камеры. Представляет собой распылитель, через который происходит дополнительная подача топлива в камеру при полностью открытом дросселе (когда скорость потока воздуха в диффузоре максимальна). Тем самым нивелируется обеднение смеси на высоких оборотах двигателя.
8. Клапан-экономайзер (ЭПХХ). Отвечает за отключение подачи топлива в карбюратор на режиме принудительного холостого хода (ПХХ). Необходимость в нем связана с резким возрастанием CO (окисей углерода) в отработавших газах при торможении автомобиля двигателем. Что губительно влияет на работу двигателя.
9. Система принудительной вентиляции картера. Через нее токсичные газы из картера двигателя попадают не в атмосферу, а в воздушный фильтр. Оттуда они уже с очищенным воздухом попадают в карбюратор для дальнейшего смешивания с топливом. Но система не работает на холостом ходу, т.к. не хватает параметров разрежения для всасывания. Поэтому придумана дополнительная малая ветвь. Она соединяет штуцер отвода картерных газов с пространством за дросселем карбюратора, где действует максимальное разрежение.

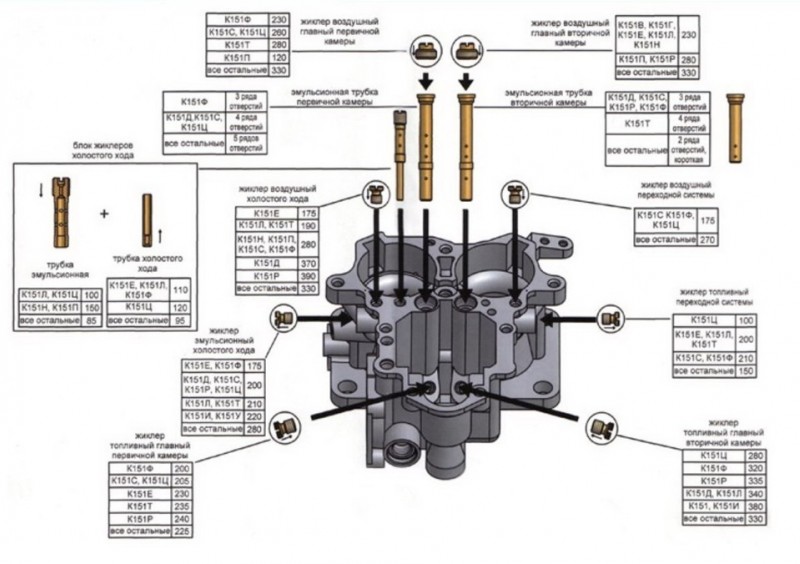

Ниже представлена подробная схема карбюратора К-151 с обозначениями:

Регулировка карбюратора К-151

Процедура регулировки не представляет особой сложности, но при отсутствии опыта лучше изучить регулировку карбюратора К-151 на видео:

Старая советская школа построения карбюраторов обеспечивает выполнение ремонта и регулировки К-151 или К-151Е с помощью простой или крестовидной отвертки.

Контроль уровня разбалансировки поплавковой камеры К-151

Для нормальной работы необходим правильно функционирующий клапан, обеспечивающий компенсацию давления воздуха в поплавковой камере. Если возникают проблемы с работой балансировочного клапана, резко подпрыгивает расход топлива, и регулировать его бесполезно. При этом щелчок привода отнюдь не обозначает балансировку давления, перед ремонтом лучше проверить заменой на заведомо исправный вариант. Для дальнейших регулировок К-151 следует предварительно уточнить и отрегулировать уровень топлива в поплавковой камере.

Устанавливаем холостой ход К-151

Несложную процедуру установки холостых оборотов проводим в следующем порядке:

• прогреваем мотор до рабочей температуры;
• отверткой выводим по тахометру положение холостых оборотов 550-650 (для трехлитрового 700-750). большой винт легко увидеть на задней стенке карбюратора;
• винтом установки состава топливовоздушной смеси выводим – выворачиваем максимальные обороты мотора;
• поднимаем винтом регулировки холостого хода обороты ХХ на сотню больше, чем необходимо;
• винтом качества смеси ставим необходимые обороты холостого хода К-151.

Поработаем с винтом положения дроссельной заслонки

В конструкции карбюратора для регулировки и ремонта используется упорный винт, который ограничивает крайнее положение заслонки. Вещь очень полезная, но есть нюанс. Винт имеет тенденцию к самозакручиванию, тем самым оставляет заслонку в подвешенном состоянии. Заслонка начинает тереться о стенки камеры и через определенный период времени подклинивает в крайнем положении.

Для предотвращения подобной ситуации после регулировки винт следует законтрить с помощью капельки краски.

Если у вас имеются неплохие слесарные навыки ремонта, желание «заточить» и отрегулировать карбюратор К-151 под свое авто, выбирайте К-151С. В противном случае подойдет старый, надежный К-126Г, или для машин с внедорожными свойствами с индексом ГУ.

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок. За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос. На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.

Подключение шлангов

Сложное устройство К-151 проявляется и при его подключении к двигателю. Здесь предусмотрено использование целого ряда шлангов, при этом используется только два различных типоразмера, так что перепутать их вполне возможно, при этом мотор на определённых режимах будет работать со сбоями. Порядок подключения шлангов к карбюратору:

подача топлива через топливный патрубок осуществляется к штуцеру, расположенному под поплавковой камерой со стороны мотора;
шланг обратки одевается на нижний штуцер – он смотрит в сторону, обратную от силового агрегата и расположен ниже входного;
два шланга малого сечения подключаются к электромагнитному клапану, другой конец одного из них – к клапану экономайзера;
второй конец тонкого шланга одевается на штуцер, расположенный в нижней части К-151 на обратной стороне корпуса ДЗ (там их два рядом стоящих, используем нижний);
на верхний штуцер из этой пары натягиваем шланг, идущий на вакуумный опережатель зажигания (он расположен на трамблёре);
штуцер большого диаметра на корпусе ДЗ служит для подключения патрубка принудительной вентиляции картера, устройства, располагаемого обычно на клапанной крышке;
штуцер малого диаметра, расположенный в средней части К-151, служит для подключения термовакуумного выключателя, однако этот патрубок используется только при наличии на двигателе системы рециркуляции отработавших газов. Если на конкретной модификации мотора такая система не предусмотрена, на этот штуцер просто устанавливают заглушку

Правда, такая предосторожность излишня – подсоса воздуха через этот штуцер нет.

При отсутствии опыта эти подключения следует осуществлять, сверяясь с инструкцией к устройству.

Подключение шлангов карбюратора К-151Д

Настройка карбюратор К-151

Комплексная настройка карбюратор К-151д регулировка включает следующие мероприятия:

• регулировка поплавковой камеры (ПК);
• корректировка пускового устройства (ПУ);
• регулировка системы холостого хода (ХХ).

Регулировка ПК

Предварительно нужно снять крышку карбюратора. С поплавковой камеры с помощью резиновой груши отсасывается не меньше четверти топлива. Затем установите коленчатый вал мотора в положение, которое блокирует движение диафрагмы топливного насоса. Начните подкачивать горючую смесь вручную. Как только уровень стабилизируется, прекратите операцию. Зеркало жидкости должно находиться на высоте 3 см от верхней кромки средней части карбюратора. Чтобы увеличит уровень топлива до необходимых показателей, с помощью отвёртки немного отогните вверх язычок поплавка, не снимая его. Для уменьшения уровня, язычок нужно отогнуть вниз. При этом нужно придерживать поплавок, чтобы он не поднимался.

После выполнения регулировки, проведите вторичную проверку уровня топлива. Он должен совпадать с параметрами, рекомендованными производителем. Такую настройку не нужно проводить регулярно. Причиной нарушения может стать естественный износ элементов устройства или неквалифицированное вмешательство.

Регулировка ПУ

Настройка может выполняться как на снятом карбюраторе, так и на устройстве, находящемся на штатном месте в автомобиле.

Регулировка ПУ на предварительно снятом карбюраторе. Сначала необходимо слегка открыть дроссельную заслонку, повернув до упора и зафиксировав рычаг управления спусковым устройством. Затем отпускаем ДЗ и с помощью сверла или другого инструмента проверяем зазор между кромкой заслонки и стенкой камеры. Он должен быть в пределах 1,65 ±1,5 мм. Для корректировки этого зазора сначала отворачиваем контргайку, а затем вращаем винт-упор. При этом необходимо помнить, что для корректной работы механизма плоскость головки винта должна всегда находиться в положении перпендикулярном плоскости кулачка. Иными словами, вращать винт следует кратно половине оборота.

Вслед за этим производим регулировку тяги, которая соединяет ось воздушной заслонки с рычагом управления ПУ. При полностью закрытом положении заслонки величина зазора между рычагами должна быть 0,5 ±0,3 мм. При необходимости увеличиваем или уменьшаем длину тяги вращением её головки.

На следующем этапе проверяем зазор при наличии разряжения. Не отпуская рычага управления ПУ, с помощью отвёртки утапливаем шток и замеряем зазор у нижней кромки заслонки. Его величина должна быть в пределах 6,5 ±0,5 мм. При необходимости регулируем зазор вращением винта, который стягивает половинки рычага ПУ.

Регулировка ПУ на автомобиле. Сначала снимаем воздушный фильтр и запускаем двигатель. Затем аккуратно нажимаем на педаль газа и вытягиваем на себя рычаг управления заслонкой насколько это возможно. При максимальном открытии воздушной заслонки обороты двигателя должны быть в пределах 2600 ±1000 об/мин. Если частота вращения выходит за эти пределы, отворачиваем контргайку и крутим винт-упор рычага ДЗ первой камеры в ту или иную сторону до достижения необходимых оборотов. После этого затягиваем контргайку.

Примечание. Из-за трудного доступа к винту, опытные водители выполняют эту регулировку путём аккуратного подгибания рычага управления ПУ.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

1. Снять его со шплинтов путем откручивания четырех гаек.
2. Очистить корпус от грязи и пыли.
3. Освободить семь винтов крышки.
4. Вынуть специальный шплинт и тягу.
5. Освободить два винта поплавковой камеры.
6. Демонтировать распылитель эконостата.
7. Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
8. Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным

Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить

Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера

Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402

На фото схема карбюратора К-151.

Подсоединение всех шлангов и трубок осуществляется следующим способом:

1. Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
2. К нижнему отводу карбюратору подводится шланг возврата топлива.
3. Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
4. Затем подводится шланг вакуумника.
5. Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.
