Снятие, осмотр и установка головки блока цилиндров змз — 402

Динамометрический ключ и его виды

Он нужен для затяжки болтов ГБЦ. В 2020 году устройства делятся на три основных типа.

Щелчковый ключ

Достаточно популярная разновидность устройства, получившая широкое распространение благодаря умеренной стоимости и простоте эксплуатации.

Принцип действия основан на установке требуемого момента на основной и вспомогательной шкале. При достижении установленного усилия срабатывает трещотка и ключ, с характерным звуком проскальзывает.

Стрелочный ключ

Самая первая и простая разновидность, сохранившаяся со времен СССР во многих мастерских. Принцип действия основан на сопротивлении торсиона при повышении крутящего момента.

Цифровой ключ

Цифровые устройства отличаются увеличенной точностью замера, что позволяет использовать их на передовых ДВС, требующих тщательной калибровки.

Подобные ключи в 2020 году еще редкость и встречаются преимущественно в мастерских, что обусловлено их дороговизной.

Иные приспособления

При отсутствии специального инструмента можно воспользоваться подручными материалами по типу длинного рычага и обычного кантора. Суть заключается в расчете стандартной формулы.

Для примера, чтобы получить момент затягивания 10 Нм, следует использовать рычаг длинной 1 метр и приложить к его концу усилие 1 кг.

https://youtube.com/watch?v=UnxNHc4Om2o

Назначение и строение ГБЦ

Головка блока цилиндров — своеобразная крышка камеры сгорания. Для возможности работы ДВС здесь размещаются впускные и выпускные клапаны, свеча(и) зажигания и различные датчики (зависит от конструкции мотора).

Что происходит в ГБЦ во время работы мотора

Если не углубляться в «дебри» моторостроения, на ГБЦ действует две основные силы.

1. Внутренее давление камеры сгорания. При воспламенении топлива в цилиндре образуется избыток сил, проворачивающих коленвал. Указанная сила действует на все стенки рабочей камеры и головку в том числе.
2. Интенсивный нагрев приводит к выворачиванию детали. Повышенная температура внутри камеры сгорания может повредить ГБЦ.
3. Давление внутри смазочных и охладительных магистралей. Внутри картера и системы охлаждения установленные насосы, подающие жидкости к узлам агрегата.

Силы, действующие на ГБЦ во время затягивания болтов

От правильности затяжки болтов зависит стабильная работа двигателя. При закручивании элементов крепления деталь подвергается сильному давлению. В местах, где проходят шпильки. Следовательно, если нарушить последовательность действий – головку потянет и ее придется протачивать.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Какие ошибки могут возникнуть

К сожалению, водители, самостоятельно выполняющие восстановление силового агрегата, допускают досадные ошибки, которые могут нанести вред блоку цилиндров и рабочему инструменту.

К ним можно отнести следующее:

• оставление моторной смазки или других посторонних частиц в местах установки крепежных изделий;
• завышение величины усилия затягивания болтов;
• применение инструмента, не предназначенного для этой операции;
• несоблюдение очерёдности затягивания ГБЦ;
• использование болтов несоответствующей длины.

Если момент подтягивания крепежных винтов моторе определять «на глазок», чаще всего происходит перетяжка, которая приводит к разрыву болтов. Изношенными гранями ключа можно повредить головку крепежного элемента, после чего завернуть или вывернуть его будет невозможно. Самостоятельно изменённый порядок установки болтов приведет к возникновению перенапряжений в корпусе головки, а это чревато появлением трещин. Они могут быть сквозными, что способствует появлению протечек смазки или охлаждающей жидкости. Появится прорыв газов во впускном или выпускном коллекторе. Начнутся перебои в работе мотора, потеряется его мощность.

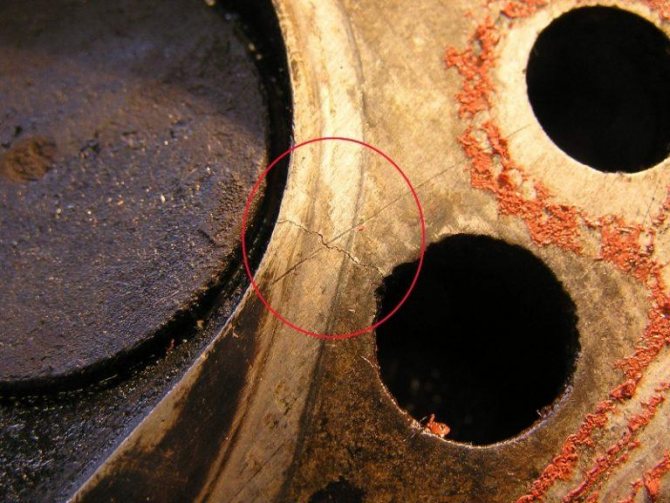

Трещина ГБЦ

Если через трещины или прогары жидкость для охлаждения мотора попадёт в систему смазки, произойдет разжижение моторного масла. После этого давление смазки уменьшится, и поступление его к местам трения будет недостаточным, а вкладыши коленчатого вала могут провернуться. Многими документами допускается повторное применение крепежных элементов, но лучше использовать новые изделия. Крепиться ГБЦ к блоку цилиндров должна только качественными винтами.

Как правильно проводить затяжку ГБЦ

В первую очередь найдите оригинальное руководство по эксплуатации вашего автомобиля. Даже если вы покупали авто с рук, в интернете можно найти руководство по использованию. Внимательно изучите все, что вам потребуется при перетяжке гбц, а именно:

• какие вам понадобятся болты для затяжки гбц;
• какое усилие затяжки требует отдельный момент(для каждого нужна разная сила);
• порядок затяжки гбц.

В современных автомобилях используются специальные пружинные болты, не требующие дополнительной затяжки, обратите на это внимание. Такие детали при усилии и попытке их затяжки могут не только деформироваться, но и повредить детали, расположенные рядом

Будьте осторожны, обязательно узнайте, какие болты стоят на вашем автомобиле.

Во время ремонтных работ поставьте специальную прокладку, не дающие усадку болта, это исключит необходимость протяжки болтов.

Для самостоятельной затяжки моментов обязательно понадобится специальный ключ, движения которым придётся делать с точностью до миллиметров, которые производитель указывает в инструкции к автомобилю. Забудьте про мысли, что чем туже вы затянете болт, тем лучше он будет держаться и так далее, в этом деле придётся чётко следовать инструкции, иначе рискуете повредить двигатель автомобиля, что приведет к более дорогостоящему ремонту.

Работа с динамометрическим ключом

В начале монтажа установите динамометрический ключ в положение, называемое у механиков нулевым. Такое положение – момент, когда показания ключа равны изначальному положению болта. Внимательно посмотрите на цифры в момент начала крепежа, запомните, а лучше запишите.

Медленными и аккуратными движениями начинайте крутить ключ и внимательно следите за показателями, если момент остаётся на том же месте, значит крепеж поддался растяжению. Если момент резко изменяется, значит нужно добиваться движения болта. Резкое увеличение момента говорит о том, что держатель не до конца растянут. Тогда монтаж придётся совершать после стабилизации.

Если же при затяжке момент резко начинает уменьшаться – крепеж деформирован, замена неизбежна.

Езда по проселочным дорогам сразу же после трассы губительно влияет на двигатели отечественных автомобилей. При езде двигатель машины постоянно то нагревается, то остывает, что плохо сказывается на качественном креплении. Болты разбалтываются, что приводит к поломкам, протечкам масла. Резкие перепады температур негативно влияют на правильное крепеление болтов

Ответственно относитесь к замене этой маленькой, но важной детали автомобиля

Вот таблица моментов, которые нельзя превышать при затяжке.

Резьба	Прочность болта
8.8	10.9	12.9
М6	10Нм	13Нм	16Нм
М8	25Нм	33Нм	40Нм
М10	50Нм	66Нм	80Нм
М12	85Нм	110Нм	140Нм
М14	130Нм	180Нм	210Нм
М16	200Нм	280Нм	330Нм
М18	280Нм	380Нм	460Нм
М20	400Нм	540Нм	650Нм
М22	530Нм	740Нм	880Нм
М24	670Нм	940Нм	1130Нм
М27	1000Нм	1400Нм	1650Нм
М30	1330Нм	1800Нм	2200Нм
М33	1780Нм	2450Нм	3000Нм
М36	2300Нм	3200Нм	3850Нм
М39	3000Нм	4200Нм	5050Нм
М42	3700Нм	5200Нм	6250Нм

Последствия халатности

Ремонтируя любой узел нельзя пренебрежительно относиться к соединительным элементам с резьбой. Основные моменты:

Неправильный момент затяжки. При недостаточном затягивании выхлопные газы будут попадать в каналы охлаждения. При избыточном нарушается резьба в блоке или получается зажим распределительных валов.

• Замена сальников коленвала своими руками: пошаговая инструкция как заменить передний и задний сальник (90 фото + видео)

• Как заменить направляющие втулок клапанов — пошаговый мастер-класс как заменить своими руками направляющие правильно (95 фото)

• Ремонт карбюратора — основные неполадки и варианты устранения проблем. 125 фото пошаговых инструкций как своими руками отремонтировать карбюратор

Болты подобранные неправильного назначения. Они должны обладать резьбой с мелким шагом. Применяя другие, повреждается резьба в блоке. Помимо этого, положенные болты высокопрочные, подверженные термической обработке.

Применение не соответствующего ключа. Им можно сгладить углы крепежных элементов, что будет препятствовать должной затяжке и создаст проблемы с будущем демонтажем.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Это интересно: Причины стука клапанов на холодном двигателе и как их устранить

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Момент затяжки болтов (усилие)

Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.

Таблица: моменты затяжки соединений в зависимости от диаметра резьбы

Номинальный диаметр резьбы	Размер «под ключ» головки, болта (гайки), мм	Шаг резьбы, мм	Классы прочности по ГОСТ 1759–70
Болт
5.8	6.8	8.8	10.9	12.9
Гайка
6	10	1	0,5	0,8	1,0	1,25	1,6
8	12 — 14	1,25	1,6	1,8	2,5	3,6	4,0
10	14 — 17	1,25	3,2	3,6	5,6	7,0	9,0
12	17 — 19	1,25	5,6	6,2	10,0	12,5	16,0
14	19 — 22	1.5	8,0	10,0	16,0	20,0	25,0
16	22 — 24	1,5	11,0	14,0	22,0	32,0	36,0
18	24 — 27	1,5	16,0	20,0	32,0	44,0	50,0
20	27 — 30	1,5	22,0	28,0	50,0	62,0	70,0
22	30 — 32	1,5	28,0	36,0	62,0	80,0	90,0
24	32 — 36	1,5	36,0	44,0	80,0	100,0	—

Правильный порядок затяжки

Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:

1. Первый подход – усилие 3-4 кгс.
2. Второй подход – усилие 7 кгс.
3. Третий подход – усилие 9 кгс.
4. Последний подход – усилие 11,5 – 12 кгс.

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

• Общее состояние болтов – новые или б/у;
• Наличие смазки на резьбовой части;
• Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Ошибки при монтаже головки

Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.

При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.

Порядок установки навесного оборудования на двигатель

1. Смазать резиновые уплотнительные кольца форсунок чистым моторным маслом, установить топливопровод концами форсунок в отверстия впускной трубы и закрепить топливопровод.

2. Установить датчик сигнализатора аварийного давления масла в головку цилиндров, предварительно нанеся на резьбовую часть датчика анаэробный герметик «Стопор-6».

3. Установить генератор и закрепить его. Сначала следует затягивать гайки болтов крепления генератора к верхнему и нижнему кронштейнам, затем — болт крепления втулки верхнего кронштейна.

4. Установить автоматическое натяжное устройство так, чтобы штифт устройства зашел в отверстие бобышки его крепления, и затянуть винт его крепления, предварительно нанеся на резьбу винта анаэробный герметик «Стопор-6».

Затем следует:

— отвести ролик натяжного устройства ключом за болт крепления ролика в его крайнее положение;

— вставить фиксирующий штифт (Ø 4 мм и длиной 55 мм) в отверстие натяжного устройства до упора;

— освободить ролик, который при этом ролик штифтом в крайнем положении;

— надеть ремень на шкивы;

— незначительно отвести ролик ключом, ослабив штифт, и вынуть штифт пассатижами;

— подвести ролик к ремню и освободить ролик. Ремень натянется натяжным устройством.

5. Установить датчик фазы в отверстие головки цилиндров и закрепить его болтом, предварительно смазав уплотнительное кольцо датчика чистым моторным маслом. Фланец датчика должен плотно прилегать к поверхности головки блока до закрепления болтом.

6. Установить датчик синхронизации в отверстие прилива крышки цепи. Провод датчика уложить в скобу, закрепленную нижним болтом крышки нижнего гидронатяжителя, разъем установить в держатель на крышке клапанов.

7. Установить датчик детонации и закрепить гайкой с пружинной шайбой моментом 20 ± 0,5 Нм (2,0 ± 0,05 кгсм).

8. Установить и закрепить к ресиверу дроссель с прокладкой.

9. Ввернуть свечи зажигания

При установке свечей принимать меры предосторожности для того, чтобы не повредить резьбу свечного отверстия головки цилиндров

Свечи должны устанавливаться легким вращением ключа и затем затягиваться моментом 20,0…30,0 Нм (2,1…3,1 кгсм).

10. Установить катушки зажигания и закрепить гайками.

11. Установить стартер и закрепить болтами.

12. Ввернуть датчики температуры охлаждающей жидкости системы управления и сигнализатора перегрева охлаждающей жидкости в корпус термостата, предварительно нанеся на резьбовую часть датчиков анаэробный герметик «Стопор-6».

13. Установить термоклапан с прокладкой, сориентировав его штуцером вверх, и закрепить термоклапан штуцером масляного фильтра.

14. Установить масляный фильтр. Перед установкой фильтра резиновую прокладку фильтра смазать чистым моторным маслом. Навернуть фильтр на штуцер до касания прокладкой опорной поверхности и затем довернуть на ¾ оборота.

Показания к капитальному ремонту


Собственно показаний к капитальному ремонту 2 — это повышенный расход бензина и/или масла. В принципе всё.
Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ.
При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршня\клапана). Для любого
авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе
должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.


В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход
бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно
двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.


Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался
в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема
течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

Устройство и принцип работы динамометрического ключа

Для начала разберемся с единицами измерения. Крутящий момент измеряется в ньютонах на метр (Н.м. или Nm). Чтобы пользоваться этой величиной на практике, достаточно запомнить простое определение из школьного курса физики: 10 Н.м. означает усилие в 1 кг, приложенное к рычагу длиной 1 метр.

Любая шкала динамометрического ключа размечена именно по такому принципу.

Рассмотрим различные конструкции инструмента.

Это самый недорогой вариант исполнения, удобен и прост в использовании. На рукоятке расположена шкала с разметкой значения крутящего момента.

К наконечнику с квадратом (для установки торцевых головок) прикреплено две тяги: рычаг и стрелка. При затягивании крепежа, рукоятка изгибается на тарированный угол.

В результате происходит смещение шкалы относительно неподвижной стрелки. Механик фиксирует требуемое значение в ньютонах на метр, и в нужный момент прекращает затяжку.

Преимущество – низкая стоимость и возможность контроля результата «в реальном времени». Недостатки также имеются:

• достаточно высокая погрешность – до 8%;
• качество работы сильно зависит от твердости рук оператора. Высокая вероятность перетянуть гайку.

Тем не менее, работать таким инструментом можно, и он достаточно часто встречается в гаражах автолюбителей.

Индикаторного типа

Принцип работы такой же, как у стрелочного, но отображение результата более точное. Головка имеет поворотный механизм со спиральной пружиной. К нему механически присоединен стрелочный прибор со шкалой, размеченной в Н.м.

Поворачивая рычаг, слесарь создает усилие, отклоняющее поворотный механизм. Крутящий момент отображается стрелочным индикатором. Пользоваться таким динамометрическим ключом удобно лишь в открытом пространстве – когда индикатор контролируется визуально.

Если необходимо затянуть крепеж в скрытой полости – лучше выбрать инструмент с фиксацией стрелки. После снятия нагрузки, индикатор сохраняет показания, затем стрелка сбрасывается до нулевой отметки с помощью кнопки.

Затяжка происходит поэтапно: с постепенным наращиванием усилия. Погрешность такого динамометрического ключа обычно не превышает 6%.

Электронный индикатор

На первый взгляд, технология такая же, как у стрелочного инструмента. Пружинный механизм в головке фиксирует крутящий момент, который отображается на электронном табло.

Простейшие экземпляры так и работают. Но если вы хотите пользоваться динамометрическим ключом максимально эффективно – лучше приобрести комплект с дополнительными функциями.

Какие опции могут быть на электронном табло?

• выбор единиц измерения (Н.м., Кг/см, Кг/м, и др.);
• фиксация максимального результата (сбрасывается кнопкой);
• звуковая индикация.

На последнем параметре остановимся подробнее: Вы заранее устанавливаете предел срабатывания. При достижении заданного значения крутящего момента, звучит зуммер. Инструментом с такой опцией удобно пользоваться при ограниченном доступе, когда работа выполняется фактически «на ощупь».

Погрешность порядка 5%-6%, при визуальном контроле за результатом, точность затяжки по-прежнему зависит от твердости руки.

Инструмент лишь показывает усилие, прилагаемое к рукоятке

Ограничений по затяжке нет, поэтому при неосторожном обращении, можно повредить обслуживаемый узел. При работе с ответственным крепежом (головки блока цилиндров, впускной и выпускной коллекторы, механизмы ГРМ) надо быть предельно внимательным

Щелчковый механизм

Такой прибор напоминает обыкновенную трещотку для торцевых головок. Внешнее отличие – более толстая рукоятка с нанесенными делениями шкалы.

Это классика жанра – используется как в мастерских по ремонту автомобилей, так и в личных гаражах. Пользоваться динамометрическим ключом с щелчковым механизмом можно, не опасаясь повредить крепеж или устанавливаемую деталь.

При достижении установленного значения крутящего момента, срабатывает ограничитель. Перетянуть гайку (болт) не получится.

Снятие и ремонт головки блока цилиндров двигателя змз 406

Сливаем из системы охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем шланги с патрубков термостата или снимаем термостат

(см. Проверка и замена термостата»). Отсоединяем колодку проводов от датчика положения распределительного вала

(см. «Проверка и замена датчика положения распределительного вала»). Снимаем генератор с его верхним кронштейном (см. «Снятие генератора»). Если головку блока цилиндров двигателя змз 406 демонтируем с целью ремонта или замены, то предварительно снимаем впускной трубопровод (см. «Замена прокладки впускного трубопровода») и выпускной коллектор (см. «Замена прокладок выпускного коллектора»). Если работа выполняется с иной целью (например, нужно заменить прокладку головки блока цилиндров), то головку можно снять в сборе с впускным трубопроводом и выпускным коллектором. Снимаем распределительные валы (см. «Снятие распределительных валов»). Шестигранником «на 12» отворачиваем десять винтов крепления головки блока цилиндров двигателя змз 406.

и вынимаем винты.

Вынимаем шайбы винтов.

Вынимаем гидрокомпенсаторы (см. «Замена гидрокомпенсаторов»). пометив их местоположение в головке блока цилиндров. Снимаем головку блока цилиндров.

и ее прокладку.

Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика. Приложив линейку к привалочной плоскости головки блока цилиндров.

набором щупов проверяем неплоскостность головки блока цилиндров. При неплоскостности свыше 0,05 мм плоскость головки необходимо восстановить механической обработкой, однако, если неплоскостность превышает 0,1 мм, головка не ремонтопригодна.

Ключом «на 10» отворачиваем восемь болтов.

снимаем заднюю крышку головки блока цилиндров с прокладкой.

Устанавливаем рассухариватель на головку блока цилиндров. Если конструкцией рассухаривателя не предусмотрен упор клапана, подкладываем под тарелку клапана деревянный брусок. Рассухаривателем сжимаем пружины клапана. Чтобы тарелка пружин легче сошла с сухарей. наносим легкие удары молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок.

и снимаем опорную шайбу.

Переворачиваем головку блока цилиндров двигателя змз 406 и вынимаем клапан, пометив место его установки, для того чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны. Шестигранником «на 8» выворачиваем заглушки масляных каналов.

Для притирки клапанов.

наносим притирочную пасту на фаску клапана и устанавливаем клапан в соответствующую направляющую втулку головки блока цилиндров двигателя змз 406.

Закрепляем на ножке клапана приспособление для притирки и.

прижимая клапан к седлу, попеременно поворачиваем его в обе стороны.

Продолжаем притирку до тех пор, пока уплотняющая фаска клапана полностью по всей своей ширине и длине не станет матовой и чистой.

Так же должна выглядеть и фаска на седле клапана.

Стираем ветошью с клапана и седла остатки пасты.

Аналогично притираем остальные клапаны. Перед сборкой головки блока цилиндров змз 406 керосином или дизельным топливом промываем головку, очищаем масляные каналы от отложений. Затем вытираем поверхности чистой ветошью и продуваем каналы сжатым воздухом.

Собираем и устанавливаем головку блока цилиндров змз 406 в обратной последовательности. Маслосъемные колпачки заменяем новыми. Перед установкой клапанов их стержни покрываем моторным маслом.

Из резьбовых отверстий блока цилиндров под крепежные винты головки удаляем остатки масла и охлаждающей жидкости.

На привалочную плоскость передней крышки блока цилиндров (на участке контакта с прокладкой головки блока) наносим герметик.

Прокладку головки блока цилиндров двигателя змз 406 заменяем новой. Устанавливая головку блока цилиндров на блок, следим, чтобы она «села» на установочные втулки. Перед установкой винтов крепления головки блока цилиндров наносим на их резьбовую часть моторное масло. Винты затягиваем динамометрическим ключом в два этапа, соблюдая последовательность их затяжки. Предварительно затягиваем их моментом 50 Нм, затем окончательно — 140 Нм. Порядок затяжки болтов крепления головки блока цилиндров

Установив все снятые детали и узлы, заполняем систему охлаждения жидкостью и заменяем масло в двигателе
