Как обнаружить неисправность вариатора nissan x-trail?

Какой вариатор установлен на X-Trail

Модели этого внедорожника Т31 и Т32 имеют вариаторные коробки Jatco типа RE0F06A или RE0F10A (JF011E). Они имеют высокую надежность и могут работать практически в любых условиях, даже с силовыми агрегатами высокой мощности. Радует и срок службы таких вариаторов.

Производитель Nissan заверяет, что вариатор без проблем пройдет 100 000 км до первого серьезного ТО. Однако, чтобы устройство работало как можно дольше, о своевременном обслуживании забывать не стоит.

Когда вариатор Nissan X-Trail Т31 используют, соблюдая все требования, он демонстрирует отличные показатели. В этом случае и замены основных узлов не потребуется. Они просто не изнашиваются. Нужно лишь ежегодно менять цепь и ездить на диагностику авто раз в 6 месяцев.

Вариаторы любых автомобилей устроены таким образом, что клиноременная передача является основой всей конструкции. С помощью шагового мотора расстояние между шкивами корректируется. В результате меняется передаточное число коробки переключения скоростей. Для регулировки задней передачи используются планетарные шестерни.

К основным частями корпуса можно отнести:

• шкивы;
• стальной ремень;
• соленоиды и клапаны CVT;
• планетарные шестерни;
• муфты заднего хода и режима «Драйв»;
• контролирующий блок;
• помпу высокого давления.

В целом, вариатор очень похож на привод самого обычного велосипеда, который имеет ведомую и ведущую «звездочки», объединенные цепью. В машинах вместо «звездочек» используются шкивы, а вместо цепи – ремень.

Шкив коробки передач соединен с двигателем-муфтой. При этом стальной ремень создает усилие для того, чтобы во время работы вторичный вал выталкивал первичный. Сам ремень выполнен из стальной ленты и специальных элементов.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Что такое вариатор?

Эта бесступенчатая трансмиссия выпускается двух видов: клиноременная и тороидальная. На Икстрейл ставят клиноременной вариатор.

Принцип работы бесступенчатой коробки

Главный компонент CVT — ведущий, ведомый шкивы, соединённые с помощью ремня. Оба состоят из двух конусообразных половин, которые сдвигаются и раздвигаются, меняя диаметр валов.

Когда автомобиль начинает движение, рабочая часть ведущего шкива уменьшается, а ведомого увеличивается. Это помогает повысить тягу мотора. Когда скорость возрастает, первый вал увеличивается, второй – уменьшается, система управляется электроникой.

Таким образом, в каждую секунду движения вариатор X-Trail выбирает нужное передаточное число, оптимизируя работу мотора, уменьшая нагрузку.

Конструкция клиноременной CVT

Конструкция клиноременной CVT

Вариатор Х-Трейл заключает в себе следующие элементы:

• сцепление;
• конусные шкивы;
• гидротрансформатор;
• приводной ремень;
• радиаторы, оберегающие устройство от перегрева;
• система включения заднего хода;
• электронный блок управления;
• масло;
• масляный насос;
• масляные фильтры;
• гидроблок, отвечающий за подачу масла к рабочим частям.

Ремонт АКПП X-Trail

Теперь перейдем к ремонту АКПП Ниссан X-Trail. Он состоит из четырех этапов. Вначале разбирается гидроблок, а потом снимается вся остальная часть. Однако, чтобы снять вариатор, вам потребуется позвать напарника. АКПП весит около 70 килограмм.

Читать

Снятие, промывка и ремонт гидроблока АКПП 5hp19

Ремонт гидроблока АКПП

Если вам нужно будет почистить гидроблок АКПП Nissan X-Trail, то вам вначале нужно будет слить масло с автоматической коробки. Далее действуйте следующим образом:

1. Открутите болты поддона и снимите его.
2. Снимите фильтра. Разъедините датчики температуры и скорости вращения (№321436). Проверьте их. Чаще всего выходит из строя датчик скорости вращения. Происходит при перегреве, когда водитель часто разгоняется до 150 км/ч;
3. Раскрутите болты гидроблока и снимите его.
4. Разберите гидроплиты и прочистите каждую карбоклинером. Не забывайте при разборке каждую деталь помечать, чтобы не запутаться при установке.
5. Проверьте соленоиды на работоспособность. Меняют их комплектами.

После того, как промоете гидроблок, оставьте его сохнуть и через часа 2 соберите воедино, но не устанавливайте.

Ремонт автоматической коробки из-за перегрева

Старые автоматы Nissan X-Trail страдают из-за перегрева. В этом случае вам поможет установка только дополнительного радиатора охлаждения. Проверьте степ-мотор. Его тоже необходимо заменить.

Из-за перегрева приходят в негодность все прокладки и сальники коробки. Поэтому они тоже меняются.

Ремонт планетарной передачи

Чтобы попасть внутрь планетарной передачи АКПП Nissan X-Trail, вам придется снять коробку с машины. Для этой процедуры позовите напарника. Не делайте этого в одиночестве, так как вариатор – тяжелый.

Перенесите коробку на рабочий стол и разберите оставшиеся части. Замените комплект конусов (№321701). Так как они постепенно истираются и больше не смогут держать ремень, как полагается.

Читать

Ремонт соленоидов АКПП и проверка на работоспособность

Не забывайте менять тефлоновые кольца конусов даже если они выглядят прилично. Так как, если вы не поменяете сейчас, то через некоторое время они придут в негодность и вам снова придется разбирать АКПП Nissan X-Трейл.

Ремонт гидротрансформатора

Самое сложное в ремонте коробки переключения передач – это разбор гидротрансформатора. Его необходимо будет снять с АКПП и установить на специальный стенд или зажать в тиски. Затем разрезать болгаркой пополам.

Вам не удастся определить проблему в ГДТ с помощью компьютера, поэтому вся диагностика делается вручную. Внимательной просмотрите насосное колесо, турбину и реакторное колесо. Если нужно заменить насос, то замените. Поставьте новый сальник втулки.

После этого соберите гидротрансформатор. Заварите герметично шов. Это обязательная процедура и сделать ее нужно правильно. Иначе будет течь масла. Масляное голодание опасно для вариатора, как и для любой АКПП.

Сбалансируйте «бублик». Балансировку нужно делать в специализированных центрах. Установите его в АКПП. Затем можете собрать вариатор и поставить обратно в Nissan X-Trail.

После того, как будет залито масло, не забудьте провести адаптацию вариатора. Это обязательная процедура, чтобы автомат первое время не толкался и не пинался, привыкая к вашей манере езды.

Распространенные проблемы и их устранение

Вышедший из строя конус вариатора

Прежде чем проверить и отремонтировать вариатор, ознакомьтесь с признаками его поломки:

• при езде по ровному покрытию машина пробуксовывает;
• на контрольном щитке авто в салоне появился индикатор активации аварийного режима функционирования;
• транспортное средство сбрасывает обороты двигателя, при этом из трансмиссии доносится гул;
• возникли проблемы при переключении передач, рычаг вовсе не переключается либо переключается, но с трудом;
• снижается мощность машины, водитель жмет на педаль газа, а мотор авто не набирает обороты, а только громче гудит;
• в районе селектора коробки передач появилась вибрация, она может присутствовать постоянно или периодически;
• появляются рывки, когда водитель переключает селектор КПП в другое положение.

Неправильная эксплуатация и обслуживание приводит к появлению проблем в работе машин и необходимости выполнения ремонта. В своих отзывах владельцы Х Трейлов часто делятся тем, что после замены трансмиссионного масла коробка передач гудит, а автомобиль дергается или вовсе не едет. Разберем неисправности, характерные для КПП японских внедорожников.

Шум

Одной из самых распространенных проблем вариаторных коробок передач Х Трейл t31 либо в другом кузове является поломка подшипниковых деталей. Когда ресурс эксплуатации устройств подходит к концу, из трансмиссии начинает доноситься шум. На практике это обычно происходит через 50 тысяч километров пробега. Выход из строя подшипников обычно связан с конструктивными особенностями вариаторных коробок.

В результате быстрого изнашивания, если у водителя не получается правильно использовать CVT, продукты износа забивают масляные каналы агрегата. Два фильтрующих устройства с магнитами не смогут притянуть к себе всю металлическую пыль. Стружка в итоге оседает в каналах трансмиссии и забивает их, что приводит к необходимости замены подшипниковых деталей.

Если снизить интервал замены трансмиссионной жидкости до 30 тысяч км пробега, как советуют некоторые автолюбители, это не решит проблему и не поможет увеличить ресурс эксплуатации подшипников.

Подшипник вариаторной трансмиссии Ниссан

Потеря мощности

С проблемой снижения мощности автовладельцы обычно сталкиваются, когда своевременно не меняют трансмиссионную жидкость. Скорей всего, причина кроется в засорении масляных каналов, что приводит к необходимости выполнения не только смены расходного материала, но и промывки агрегата. Выполнять проверку работы коробки передач надо после того, как вы убедитесь в работоспособности двигателя и основных узлов, влияющих на падение мощности. Речь идет о топливном фильтре и всевозможных датчиках. При замене масла в коробке передач надо максимально удалить все продукты износа и загрязнения из КПП, в противном случае машина в дальнейшем продолжит терять «тягу».

Езда рывками

Если уровень в норме, а качество жидкости хорошее или удовлетворительное, рекомендуем выполнить диагностику гидравлического клапана. При его поломке автомобиль будет дергаться 1-2 раза на один пройденный километр при включенном круиз-контроле. Доверить проверку лучше специалистам, имеющим необходимое оборудование.

Замена вариатора

При желании автовладелец может произвести замену вариаторной трансмиссии на механику. Механические коробки передач в силу своих технических характеристик и конструктивных особенностей более надежны, в отличие от CVT. Но замену коробки необходимо выполнять только на специализированном сервисе у квалифицированных мастеров. При смене агрегата потребуется перепрошить и адаптировать управляющий модуль под работу с механикой. В противном случае блок управления будет постоянно выдавать ошибку, а сама вариаторная трансмиссия станет работать нестабильно. Будут проявляться рывки, толчки и вибрации. Если замена будет выполнена некорректно, то завести двигатель не получится.

Подробнее о ремонте CVT узнайте из ролика, снятого каналом DDK Motor.

Общие характеристики и слабые места вариаторов Nissan XTrail Т31

По мнению представителей официальных центров Ниссан, модель Nissan XTrail T31 с вариаторной трансмиссией стала ярким примером «вседорожника», демонстрирующего хорошую проходимость и управляемость в сложных условиях. Востребованность авто косвенно подтвердили массовые продажи до и послерестайлинговых версий кроссоверов.

Потенциальный ресурс трансмиссии CVT 7, устанавливаемой на первых моделях Т31, составляет около 200 тысяч км пробега. Однако на практике этот показатель варьируется в пределах 80100 тысяч км, после которых обычно требуется частичный либо полный ремонт вариатора nissan x trail. Самым уязвимым местом CVT 7, согласно отзывам автовладельцев, являются подшипники шкивов. Принимая на себя основной объем нагрузок, эти элементы быстро изнашиваются, о чем свидетельствует появление монотонного гула.

Сами шкивы и ремень передачи вращения между валами также не демонстрируют высокого запаса прочности. Во многом их состояние определяется степенью износа подшипников. По мере прихода в негодность последних, уменьшается натяжение ремня, который начинает проскальзывать, не передавая момент вращения валам. На неисправности и поломки функциональных элементов вариатора указывает «троение» двигателя, проявляющееся вибрацией и сбоями в работе силового агрегата.

Вариаторы типа CVT 8, устанавливаемые на более поздние модели XTrail Т31, в отличие от предшественников демонстрируют более продолжительный срок службы и устойчивость к агрессивной манере вождения. После технических доработок уменьшился вес агрегата, а масляный насос стал компактнее. Кроме того, за счет доработок на 40% уменьшилось трение ремня о шкивы, что позволило обеспечить более длительный срок эксплуатации этих деталей. Потенциальный ресурс, которым обладает этот вариатор ниссан х трейл т31, рассчитан примерно на 250 тысяч км пробега.

Поломки и стоимость ремонта

Толчки и вибрации на прогретую машину. Низкое давление.

Причина. Подвисание или полное зависание редукционного клапана в масляном насосе, в результате чего рабочие давление сильно падает. При такой неполадки конусам вариатора недостаточно силы протолкнуть ремень и он начинает просто пробуксовывать, вырабатывая много стружки, которая дальше циркулирует по всей системе, нанося большой вред гидроблоку и соленоидам.

Устранение. Сам насос просто восстанавливается, зависший клапан меняется на улучшенный. Замена ремня и шлифовка конусов будет необходима, установка ремонтного набора обязательна. Замена соленоидов и чистка гидроблока обязательна

Очень важно как минимум промыть систему, лучше установить дополнительный радиатор охлаждения

Цена. Бюджетный вариант (только самое необходимое) до 60 тысяч рублей под ключ*. Оптимальный вариант (оригинальные наборы и запчасти) до 80 тысяч рублей под ключ*. Усиление и дополнительное охлаждение – до 100 тысяч рублей рублей под ключ*.

* «Под ключ» — подрузомеваются все работы, запчасти и масло.

Толчки в движении, отсутствие реакции при нажатии на газ. Плохо едет в горку.

Причина. Разрушение первичного шкива (входного конуса). Центровочные шарики в его конструкции имеют износ, в критическом состоянии они просто рассыпаются, неся с собой поломку полностью всего узла.

Устранение. Конус восстановлению не подлежит, он идёт полностью экзамене. Во многих случаях может испортить ремешок, его также часто меняют. В остальном надо отталкиваться от количества выработанной стружки. Соленоиды также часто меняется на новые при такой неисправности.

Цена. Бюджетный вариант (только самое необходимое) до 50 тысяч рублей под ключ*. Оптимальный вариант (оригинальные наборы и запчасти) до 70 тысяч рублей под ключ*. Усиление и дополнительное охлаждение – до 100 тысяч рублей рублей под ключ*.

* «Под ключ» — подрузомеваются все работы, запчасти и масло.

Едет только как на 1й передаче, переключения нет.

Причина. Неисправность шагового мотора. Step Motor может выходить часто из строя. За собой не несет никаких критических поломок или разрушения.

Устранение. Для его смены требуется лишь снятия гидроблока. Лучше такие работы оставить мастером имеющим опыт. Неправильная установка гидроблока может сильно навредить некоторым узлам.

Цена. Бюджетный вариант (только самое необходимое) 12 тысяч рублей под ключ*. Оптимальный вариант (оригинальные наборы и запчасти) 21 тысяча рублей под ключ*.

* «Под ключ» — подрузомеваются все работы, запчасти и масло.

Машина без движения.

Причина. Поломка насоса. От неправильной работы гидротрансформатора насос может просто лопнуть. В этом случае он абсолютно перестает качать масло и машина остается без движения.

Устранение. Замена насоса. Как правило лучше устанавливать его с уже улучшенным клапаном давления Sonax. Такой ремонт в любом случае требуется снятие и разборки коробки.

Цена. Бюджетный вариант (только самое необходимое) до 60 тысяч рублей под ключ*. Оптимальный вариант (оригинальные наборы и запчасти) до 70 тысяч рублей под ключ*. Усиление и дополнительное охлаждение – до 85 тысяч рублей рублей под ключ*.

* «Под ключ» — подрузомеваются все работы, запчасти и масло.

Стоимость работ: Наименование работы Все Передний привод Полный привод Часы Снятие АКПП – 3 500 р. 4 000 р. 1.5 Установка АКПП – 3 500 р. 4 000 р. 3 Работа по ремонту 10 000 р. 7 Ремонт гидротрансформатора от 2 700 р. до 8 200 р. 6 Дефектовка (разборка АКПП) 3 000 р. 0.4 Замена масла от 1 500 р. до 3 500 р. 0.4 Снятие и установка гидроблока 3 000 р. 0.5 Установка доп.радиатора 5 000 р. 2 Диагностика со снятием поддона 1 500 р. 0.5 Диагностика сканером Бесплатно 0

Процедура замены масла в вариаторе Nissan X-Trail T31

Перед самой процедурой замены масла в вариаторе Ниссан Х-Треил Т31 наиболее важное значение имеет подготовка к работе. Данный процесс включает в себя следующие шаги:

• Проверка уровня жидкости в вариаторной коробке передач при помощи описанного ранее метода (используя щуп);
• Подготовка транспортного средства. Ниcсан Х-Треил Т31 размещается на платформе, расположенной параллельно полу;
• Подготовка набора необходимых инструментов: Сливной тары для проработанного материала;
• Пассатижей или плоскогубцев;
• Строительных перчаток;
• Воронки для заливки нового трансмиссионного масла;
• Бумажных салфеток;
• Ключей для манипуляций со сливными пробками.

Не забывайте о безопасности! Перед началом работ по замене масла в вариаторе Ниссан Икс-Трейл необходимо заглушить двигатель и дождаться полного остывания содержащегося в вариаторе масла. Техническая жидкость в вариаторной коробке передач прогревается до 120 градусов по Цельсию и может сильно повредить руки автолюбителю.

Сам процесс замены масла в Ниссане Х-Треил Т31 можно подразделить на 3 последовательных мероприятия:

• Слив отработанного технического материала;
• Промывка вариатора (в некоторых случаях);
• Заливка новой трансмиссионной смазки.

Каждый из перечисленных выше пунктов следует рассмотреть подробнее.

Слив масла

В первую очередь следует слить и утилизировать отработанную техническую жидкость. Но как правильно слить масло из вариатора Ниссана Х-Треил Т31? Ниже предлагается пошаговая инструкция данной процедуры:

• Снимается щиток, препятствующий проникновению грязи в вариатор автомобиля;
• Ёмкость, подготовленная для слива, размещается под вариатором;
• Откручиваются сливные пробки коробки передач;
• При помощи шлангов и дополнительных приспособлений использованное масло сцеживается из вариаторной коробки передач Ниссана Х-Треил Т31.

Автовладельцу следует помнить, что, ввиду своей плотной консистенции, масло из вариатора автомобиля вытекает довольно медленно. Не следует искусственно ускорять этот процесс.

Промывка вариатора

Промывание вариатора — обязательная процедура только в том случае, если коробка передач сильно засорена. Неопытным автовладельцам и людям без специализированного технического образования не рекомендуется самостоятельно промывать данный агрегат ввиду наличия слишком мелких деталей и тонкого механизма, который легко повредить. Для квалифицированной промывки вариатора следует обратиться на Станцию Технического Обслуживания автомобилей марки Ниссан.

Действия по шагам сотрудника СТО распределены ниже:

• Сначала авто устанавливается на платформе, строго параллельной полу;
• Очиститель (содержимое 1 банки) заливается в вариатор и смешивается с отработанной трансмиссионной смазкой;
• Запускается работа двигателя;
• Через определённое время при помощи специализированных приспособлений все проработанные жидкости сливаются;
• Заливается новая техническая жидкость.

Присутствие на СТО владельца Ниссана Х-Треил Т31 при промывке вариатора не требуется.

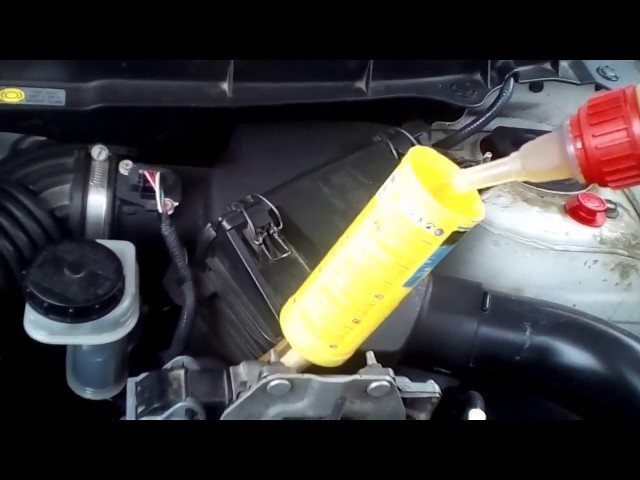

Заливка нового масла

Обычно заливка свежей трансмиссионной смазки в вариативную коробку Ниссана Х-Треил Т31 передач производится сразу после слива, минуя промывку агрегата. Но как правильно залить масло в вариатор транспортного средства? Последовательность действий автолюбителя, производящего замену рассматриваемой технической жидкости, описана ниже:

• Для начала следует убедиться в достаточной герметичности сливных пробок. Если пробки завинчены недостаточно, можно заблокировать их при помощи шайбы;
• Затем заливается свежая техническая жидкость в отверстие, в котором располагается щуп;
• После заливки рекомендуется проверить уровень технической жидкости. Если её слишком много, излишки требуется слить;
• После произведённой процедуры все пробки и клапаны агрегата возвращаются в изначальное положение.

Вариаторы Nissan

Японский производитель Nissan одним из первых сделал серьезный упор на бесступенчатые трансмиссии. На сегодняшний день около половины моделей Ниссан, реализуемых на отечественном рынке, комплектуются тремя модификациями вариаторов CVT или Xtronic, разработанных давним партнером автопроизводителя – компанией Jatco.

Модификации используемых вариаторов:

• CVT 7;
• CVT 8 с предельным крутящим моментом в 250 Нм;
• CVT 8 с предельным крутящим моментом в 380 Нм.

CVT 7 объединил в себе классический вариатор и двухступенчатую АКПП, что обеспечило небольшие габариты агрегата и обширный диапазон передаточных чисел. Устройства данного типа нашли применение в моделях Nissan с объемом силового агрегата 1.2  Qashqai, Sentra, Juke.

CVT 8 выпускается в двух вариантах  для двигателей с пределом по крутящему моменту в 250 и 380 Нм. В первом типе устройств механизм привода комплектуется стальным ремнем, во втором – цепью. Вариаторная трансмиссия первого типа используется в автомобилях с объемом двигателя 2.0 – таких как Nissan Qashqai, XTrail, Juke. CVT 8 второго типа, в свою очередь, предусмотрен для бензиновых и дизельных агрегатов повышенной мощности. Ими оснащаются такие модели Nissan как Teana 3.5, Pathfinder 3.5, Qashqai 1.6 dCi.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Ремонт вариатора X-Trail T31

Вариатор CVT RE0F06A

Японская фирма Jatco ассоциируется с вариаторами. Первым бестселлером в 1999 году стал CVT RE0F06A. Спустя шесть лет появилось новое поколение с индексом RE0F10A.

Автосервисы давно изучили тонкости ремонта, да и необходимые для этого запчасти легко купить. Этот вариатор устанавливали на Ниссан Х-Трейл второго поколения. Если не доводить коробку до плачевного состояния и вовремя провести ремонт, то можно смело ездить еще три-четыре года до следующей переборки.

Вариатор CVT RE0F10A

Что первым выходит из строя?

Делая капитальный ремонт вариатора Х-Трейл, замените фрикцион блокирующий гидротрансформатор, масляные фильтры, сальники и прокладки. Если причиной ремонта стал вой коробки, то замене подлежит насосный клапан, ремень и подшипники шкивов. В отдельных случаях к этому списку может прибавиться ещё и степ-мотор с соленоидами.

Гидроблок JF011E

1. Передаточное число и дистанцию между конусами регулирует степ-мотор. При его неисправности вариатор перестаёт менять обороты. Поломка происходит из-за перегрева или выработанного ресурса.

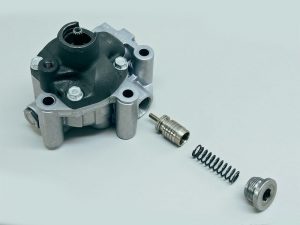

2. Типичная ситуация для JF011 — выход из строя клапана в масляном насосе. При этом снижается давление масла, начинают проскальзывать ремень и фрикционы. Для устранения проблемы клапан ставят ремонтный большего диаметра, а его посадочное место обрабатывают развёрткой или же меняют масляный насос в сборе.

3. Гидротрансформатор для X-Trail можно купить в сборе.

4. Полный комплект прокладок лучше покупать фирмы Транстэк. В этом наборе есть всё, вплоть до больших тефлоновых колец. Толщина колец 2,5 и 3 мм.

Детали для ремонта можно найти в продаже по следующим артикулам:

• гидротрансформатор 321001-RP;
• комплект прокладок 321002А-ТК;
• степ-мотор 321440В;
• ремонтный клапан 321504;
• масляный насос 321500.

Подшипники валов и ремень CVT

Ещё одна причина ремонта вариатора X-TrailT31 − подшипники шкивов. Причина в перегрузках и в проскальзывании изношенного ремня. Если из вариатора появились гул и вибрации, то не тяните и меняйте все четыре подшипника. Старый проскальзывающий ремень портит поверхность конусов. Поэтому экономить на замене дороже.

Подшипники шкивов

На рынке этот элемент можно найти только под маркой Бош. И цена кусается. Если автомобиль используете только для поездок в гипермаркет по выходным, то можно поставить бэушный

Но важно, чтобы ремень при этом имел в запасе больше половины ресурса

Ресурс толкающего ремня возрос, но регламент обслуживания рекомендует менять этот расходник после 150 тысяч пробега, если Х-Трейл Т31 много эксплуатируется в зимнее время или часто выезжает на бездорожье.

Ремень 321700B

Также можно сэкономить, установив купленные на разборке шкивы. Покупку деталей бывших в употреблении доверьте знающим людям, только они смогут определить остаточный ресурс. Конусы могут отличаться шестернями, но это проблемы не вызывает. Шестерня имеет «вечный» срок службы, деталь можно снять со старого конуса и установить в новый.

Артикулы деталей для ремонта:

• подшипники шкивов 321228-…321236;
• ремень 321700B;
• комплект конусов 321701.

Комплект конусов 321701

Технические характеристики АКПП X-Trail

КПП Nissan X-Trail – это бесступенчатая коробка. Главной особенностью АКПП является наличие двух фильтрующих устройств. Один из них находится внутри коробки. Это фильтр грубой очистки. Состоит из металлической сетки.

Другой фильтр находится снаружи АКПП под теплообменником. Является фильтрующим устройством тонкой очистки. Внешний фильтр необходимо менять при каждой смене трансмиссионной жидкости. В то время, как внутренний фильтр грубой очистки просто промывается. Срок службы внутреннего фильтра равен 5 сменам смазывающего средства в АКПП Nissan X-Trail.

Вы спросите, насколько важным являются вышеописанные действия. Я отвечу, что они исключительно важны. Потому что вариаторная коробка переключает передачи за счет соединения и разъединения между собой шкивов, на которые натянут ремень. В этой АКПП масло играет не только пассивную роль охлаждающего средства. Трансмиссионная жидкость дает точное прилегание ремня к валам шкивов. В отсутствии которого, водитель будет ощущать толчки и рывки, хоть переключения и являются бесступенчатыми.

Читать

Ремонт и замена гидроблока АКПП своими руками

Масляное голодание и загрязненная жидкость приводят к быстрому износу ремня, а саму АКПП – к капитальному ремонту через 80 000 километров.

АКПП Nissan X-Trail имеет степ-мотор. Так называют шаговый электродвигатель, который регулирует передаточные числа. Он задает расстояния между шкивами АКПП и адаптирует коробку к манере езды водителя. Кстати, этот двигатель часто ломается.

Как проводится ремонт вариатора?

Перед ремонтными работами производится комплексная диагностика – визуальная, аппаратная, компьютерная. При осмотре проверяются целостность и герметичность корпуса. Современные приборы позволяют с достаточной точностью определить уровень и качество масла, степень износа трущихся и вращающихся деталей. Компьютерная диагностика с использованием специального оборудования и программного обеспечения необходима для определения кодов ошибок, проверки давления и работоспособности гидросистемы.

Если сложно определить причину поломок на основе диагностики, нужна разборка вариатора CVT. Последовательно снимаются гидроблок, передняя часть (колокол), сборка конусов с натянутым на них ремнем, масляный насос, редукционный клапан. В процессе разборки проверяется состояние деталей и узлов на:

• наличие стружки в поддоне;
• задиры на конусах;
• износ подшипников конусов;
• растянутость ремня;
• заклинивание редукционного клапана.

По результатам диагностики проводится оценка стоимости работ, а потом и ремонт изношенных деталей и узлов — приводной цепи, подшипников, масляного насоса, комплекта фрикционных дисков, ведущего конуса, прокладок. Выполняется замена на новые при необходимости. Ремонтируется гидравлический блок управления. По окончании ремонта в целях контроля качества работ выполняется тестовая поездка.

Если ваш автомобиль Nissan x trail, независимо от года выпуска, выдаёт признаки неисправности вариатора CVT, не стоит откладывать поездку в сервисный центр. В автосервисе DDCAR трудятся специалисты с опытом работы не менее 10 лет, которые оперативно выполнят диагностику и устранят неисправности быстро и по умеренным ценам.

Конструкция вариатора

Вариатор Ниссан в разрезе

Вариаторная трансмиссия или CVT (Continuously Variable Transmission) отличается возможностью плавной смены передаточных отношений. Это позволяет реализовать тяговые возможности двигателя с максимальной полнотой.

Шестерни передачи заменены ремнем с двумя шкивами. Шкив вариатора представляет собой конус переменного диаметра. Схождение и расхождение конусов меняет радиус, по которому движется металлический ремень.

https://youtube.com/watch?v=fZQj4a3lro8

Это основное отличие конструкции, позволяющее отказаться от привычного переключения передач.

Стальной ремень является уязвимой частью системы и его необходимо периодически заменять.

Металлический ремень вариативной трансмиссии

Масляный насос выполнен в формате единого узла с цепным приводом и при повреждениях редукционного клапана подлежит замене.

Масляной насос для вариатора Nissan X-Trail

Первые двигатели с вариатором массового производства были размещены на автомобилях Ниссан Кашкай. В моделях Х-Трейл установлены новые двигатели с рядом конструкционных доработок и защитой от неправильных действий пользователя.

Общая информация

Вариатор или вариаторная коробка передач – устройство, плавно передающее крутящий момент от силового агрегата к колесам. При этом передаточное отношение может изменяться автоматически согласно предустановленной программе или вручную.

С учетом того, что такой тип коробки не имеет переменных передач, изменение передаточных чисел происходит равномерно, без рывков и толчков. Эта же особенность вариаторной трансмиссии обеспечивает плавный набор скорости, более высокий КПД двигателя и, как следствие, сниженный расход топлива.

Наиболее распространенные типы конфигураций вариаторов, использующихся в автомобилях – это:

• клиноременные;
• тороидные.

Клиноременные вариаторы – самый популярный тип устройств, применяющийся в большинстве моделей современных автомобилей. Их главными конструктивными элементами являются ведущий и ведомый раздвижные шкивы, объединенные специальным ремнем (клиновой цепью, имеющей в сечении трапециевидную форму). Смена передаточного числа в таких устройствах достигается путем изменения диаметра шкивов. На старте ведущий шкив имеет минимальный диаметр, ведомый шкив – максимальный. Это позволяет обеспечить наибольшее передаточное отношение. При наращивании оборотов силового агрегата диаметр ведущего шкива возрастает, а ведомого – уменьшается, что, как следствие, ведет к уменьшению передаточного числа.

В тороидных вариаторах используется иной принцип работы. Их главными функциональными элементами являются два (ведущий и ведомый) соосных диска с тороидными поверхностями, между которыми зажаты ролики. В устройствах данного типа изменение передаточного отношения достигается путем изменения положения роликов. Момент вращения передается за счет сил трения, возникающих между дисками и роликовыми элементами.

Ремонт вариатора Ниссана Икстрейл

Ремонт CVT Nissan X Trail должны осуществлять профессиональные мастера. На проблемы с электроникой указывает лампочка Service required, светящееся уведомление в Слоу Даун панели (появится в случае превышения температурных показателей использования рабочих жидкостей).

Если неполадки вызваны системой мотора, во время поездки будут беспокоить сильные рывки. Другие вероятные причины их появления – разрушенные моторные опоры (поможет только замена). Причина шумов – поломка подшипников, которые тоже придется заменить.

Снимать вариатор Ниссан Х-Трейл придется при наличии механических проблем – без разбора понять, в чем причина, не выйдет. При сбоях в системе управления поддон и гидроблоки демонтируют и обслуживают. Шкивы, ремни тоже желательно проверить и заменить в случае чрезмерного износа. Мелкие повреждения шкивов реально отшлифовать. Перепрессовку подшипников делать не стоит – она чревата деформациями корпуса, шкивов.

Посадочный клапан корпуса можно восстанавливать. Он ломается из-за железной пыли, которая в больших количествах попадает на рабочие поверхности. Оптимальный способ решить проблему – заменить насос. Гидротрансформаторы ремонтопригодны, подшипники дифференциала только заменяют. После ремонта желательно промыть систему охлаждения коробки.
